Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Produktes an den Nutzer weiter.
Inhaltsverzeichnis
1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5 Zielgruppe dieser Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
8 Wechselrichter montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
9 Wechselrichter anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
10 Wechselrichter benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
11 Wechselrichter pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . 29
12 Fehlerbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
13 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
14 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
15 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

DE
Erklärung der Symbole SinePower
10
1 Erklärung der Symbole
!
A
I
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
2 Allgemeine Sicherheitshinweise
2.1 Allgemeine Sicherheit
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
Montage- oder Anschlussfehler
Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
Veränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
Verwendung für andere als die in der Anleitung beschriebenen Zwecke
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die
Funktion des Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.

DE
SinePower Allgemeine Sicherheitshinweise
11
!WARNUNG!
Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen
Gebrauch.
Betreiben Sie das Gerät nicht in feuchter oder nasser Umge-
bung.
Betreiben Sie das Gerät nicht in der Nähe brennbarer Materia-
lien.
Betreiben Sie das Gerät nicht in explosionsgefährdeten Berei-
chen.
Die Wartung und Reparatur darf nur durch eine Fachkraft ge-
schehen, die mit den damit verbundenen Gefahren bzw. ein-
schlägigen Vorschriften vertraut ist.
Personen (einschließlich Kinder), die aufgrund ihrer physi-
schen, sensorischen oder geistigen Fähigkeiten oder ihrer Un-
erfahrenheit oder Unkenntnis nicht in der Lage sind, das
Produkt sicher zu benutzen, sollten dieses Produkt nicht ohne
Aufsicht oder Anweisung durch eine verantwortliche Person
nutzen.
Elektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reich-
weite von Kindern.
2.2 Sicherheit bei der Installation des Gerätes
!WARNUNG!
Die Installation des Gerätes darf ausschließlich von entspre-
chend ausgebildeten Fachbetrieben durchgeführt werden, die
mit den anzuwendenden Richtlinien und Sicherheitsvorkehrun-
gen vertraut sind.
Bei falscher Installation elektrischer Geräte auf Booten kann es
zu Korrosionsschäden am Boot kommen. Die Installation des
Gerätes sollte von einem fachkundigen (Boots-)Elektriker
durchgeführt werden.
AACHTUNG!
Achten Sie auf einen sicheren Stand!
Das Gerät muss so sicher aufgestellt und befestigt werden,
dass es nicht umstürzen oder herabfallen kann.

DE
Allgemeine Sicherheitshinweise SinePower
12
Setzen Sie das Gerät keiner Wärmequelle (Sonneneinstrah-
lung, Heizung usw.) aus. Vermeiden Sie so zusätzliche
Erwärmung des Gerätes.
Müssen Leitungen durch Blechwände oder andere scharf-
kantige Wände geführt werden, benutzen Sie Leerrohre bzw.
Leitungsdurchführungen.
Verlegen Sie Leitungen nicht lose oder scharf abgeknickt an
elektrisch leitenden Materialien (Metall).
Ziehen Sie nicht an Leitungen.
Verlegen Sie 230-V-Netzleitung und 12/24-V-Gleichstrom-
leitung nicht zusammen im gleichen Leitungskanal (Leerrohr).
Befestigen Sie die Leitungen gut.
Verlegen Sie die Leitungen so, dass keine Stolpergefahr ent-
steht und eine Beschädigung des Kabels ausgeschlossen ist.
2.3 Sicherheit beim Betrieb des Gerätes
!WARNUNG!
Betreiben Sie das Gerät nur, wenn das Gehäuse und die
Leitungen unbeschädigt sind.
Auch nach Auslösen der Schutzeinrichtung (Sicherung) bleiben
Teile des Wechselrichters unter Spannung.
Unterbrechen Sie bei Arbeiten am Gerät immer die Strom-
versorgung.
AACHTUNG!
Achten Sie darauf, dass Luftein- und ausgänge des Geräts nicht
verdeckt werden.
Achten Sie auf gute Belüftung. Der Wechselrichter produziert
Verlustwärme, die abgeführt werden muss.
Verbinden Sie den 230-V-Ausgang des Wechselrichters
(Abb. 65, Seite 4 und Abb. 75, Seite 5) nicht mit einer an-
deren 230-V-Quelle.

DE
SinePower Lieferumfang
13
3Lieferumfang
MSI900, MSI1300, MSI1800
MSI1800T
4 Zubehör
5 Zielgruppe dieser Anleitung
Das Kapitel „Wechselrichter anschließen“ auf Seite 20 wendet sich aus-
schließlich an Fachleute, die mit den entsprechenden VDE-Richtlinien ver-
traut sind.
Alle übrigen Kapitel wenden sich auch an die Benutzer des Gerätes.
Pos. in
Abb. 1,
Seite 3
Bezeichnung
1 Sinus Wechselrichter
– Bedienungsanleitung
Pos. in
Abb. 2,
Seite 3
Bezeichnung
1 Sinus Wechselrichter
2 Anschlusskabel mit Schuko-Kupplung (für 230-Vw-Ausgang)
3 Anschlusskabel mit Schuko-Stecker (für 230-Vw-Versorgung)
– Bedienungsanleitung
Bezeichnung Art.-Nr.
Fernbedienung MCR-7
Fernbedienung MCR-9

DE
Bestimmungsgemäßer Gebrauch SinePower
14
6 Bestimmungsgemäßer Gebrauch
!
Die Wechselrichter dienen dazu, Gleichspannung von
12 Vg:
SinePower MSI912, Art.-Nr. 9102600111
SinePower MSI1312, Art.-Nr. 9102600113
SinePower MSI1812, Art.-Nr. 9102600115
SinePower MSI1812T, Art.-Nr. 9102600117
24 Vg:
SinePower MSI924, Art.-Nr. 9102600112
SinePower MSI1324, Art.-Nr. 9102600114
SinePower MSI1824, Art.-Nr. 9102600116
SinePower MSI1824T, Art.-Nr. 9102600118
in eine 200 – 240-V-Wechselspannung von 50 Hz oder 60 Hz zu wandeln.
WARNUNG!
Der Wechselrichter darf nicht in Fahrzeugen eingesetzt werden,
bei denen der Plus-Pol der Batterie mit dem Chassis verbunden
ist.

DE
SinePower Technische Beschreibung
15
7 Technische Beschreibung
Die Wechselrichter lassen sich überall dort betreiben, wo
ein 12-Vg-Anschluss (MSI912, MSI1312, MSI1812, MSI1812T)
ein 24-Vg-Anschluss (MSI924, MSI1324, MSI1824, MSI1824T)
vorhanden ist. Durch das geringe Gewicht und die kompakte Bauweise lässt
sich dieses Gerät problemlos in Reisemobilen, Nutzfahrzeugen oder Motor-
und Segelyachten einbauen.
Die Ausgangsspannung entspricht der Haushaltsspannung aus der Steck-
dose (reine Sinusspannung, THD < 3%).
Bitte beachten Sie die Werte für Dauer-Ausgangsleistung und Spitzen-
Ausgangsleistung, wie sie im Kapitel „Technische Daten“ auf Seite 32 ange-
geben sind. Geräte, die einen höheren Leistungsbedarf haben, dürfen nicht
angeschlossen werden.
I
Der Wechselrichter besitzt verschiedene Schutzmechanismen:
Überspannungs-Schutz: Der Wechselrichter schaltet ab, wenn der
Spannungswert über den Abschalt-Wert steigt. Er startet wieder, wenn
die Spannung auf den Neustart-Wert sinkt.
Unterspannungs-Schutz: Der Wechselrichter schaltet ab, wenn der
Spannungswert unter den Abschalt-Wert sinkt. Er startet wieder, wenn
die Spannung auf den Neustart-Wert steigt.
Übertemperatur-Schutz: Der Wechselrichter schaltet ab, wenn die
Temperatur innerhalb des Gerätes oder die Temperatur an dem Kühl-
körper einen Abschalt-Wert übersteigt. Er startet wieder, wenn die
Spannung auf den Neustart-Wert steigt.
Überlast-Schutz: Die LED am Wechselrichter meldet eine Betriebs-
störung (rotes Dauerlicht), wenn eine zu große Last angeschlossen ist
oder ein Kurzschluss erzeugt wurde. Die Gerätesicherung muss, nach-
dem sie bei Überstrom ausgelöst hat, manuell wieder eingedrückt
werden.
Verpolungsschutz: Der Verpolungsschutz verhindert beim Anschluss
des Wechselrichter eine falsche Polarität.
HINWEIS
Beachten Sie beim Anschluss von Geräten mit elektrischem
Antrieb (z. B. Bohrmaschine, Kühlschrank usw.), dass diese zum
Anlaufen oft eine höhere Leistung benötigen, als auf dem Typen-
schild angegeben.

DE
Technische Beschreibung SinePower
16
Gerätesicherung (nur MSI 1812T und MSI 1824T): Die LED am
Wechselrichter meldet eine Betriebsstörung (rotes Dauerlicht). Die
Gerätesicherung muss, nachdem sie ausgelöst hat, manuell wieder ein-
gedrückt werden.
I
Zusätzlich kann das Gerät über eine RS-232-Schnittstelle durch einen PC
und mit den DIP-Schaltern am Gerät konfiguriert werden.
Der Wechselrichter kann in einen Energiesparmodus geschaltet werden,
damit die angeschlossene Batterie nicht zu schnell entlädt.
Mit einer Fernbedienung (Zubehör) kann der Wechselrichter bequem ge-
steuert werden.
Die Wechselrichter SinePower MSI1812T und SinePower MSI1824T sind
mit einer 230-Vw-Vorrangschaltung ausgestattet, Liegt eine externe
230-Vw-Spannung an, so wird diese vorrangig genutzt. Wenn keine externe
230-Vw-Spannung anliegt, so wird zur Spannungsversorgung die ange-
schlossene Batterie genutzt.
HINWEIS
Die einzelnen Schaltwerte finden Sie im Kapitel „Technische Da-
ten“ auf Seite 32.

DE
SinePower Technische Beschreibung
17
7.1 Bedienelemente

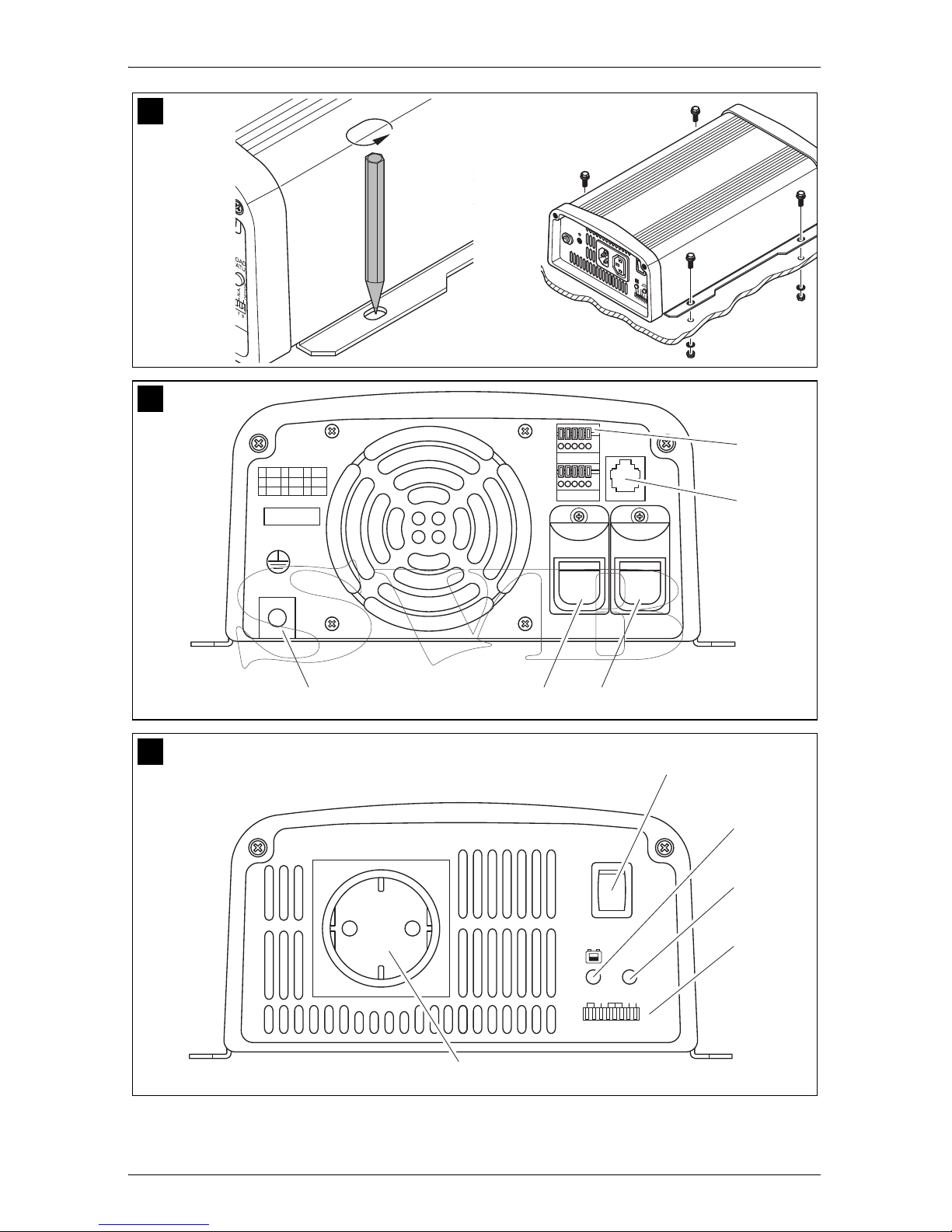

Der Wechselrichter besitzt folgende Anschlüsse, Anzeigen und Bedien-
elemente an der Rückseite:
MSI900, MSI1300, MSI1800
Der Wechselrichter besitzt folgende Anschlüsse, Anzeigen und Bedien-
elemente an der Vorderseite:
Pos. in
Abb. 5,
Seite 4
Bezeichnung Beschreibung

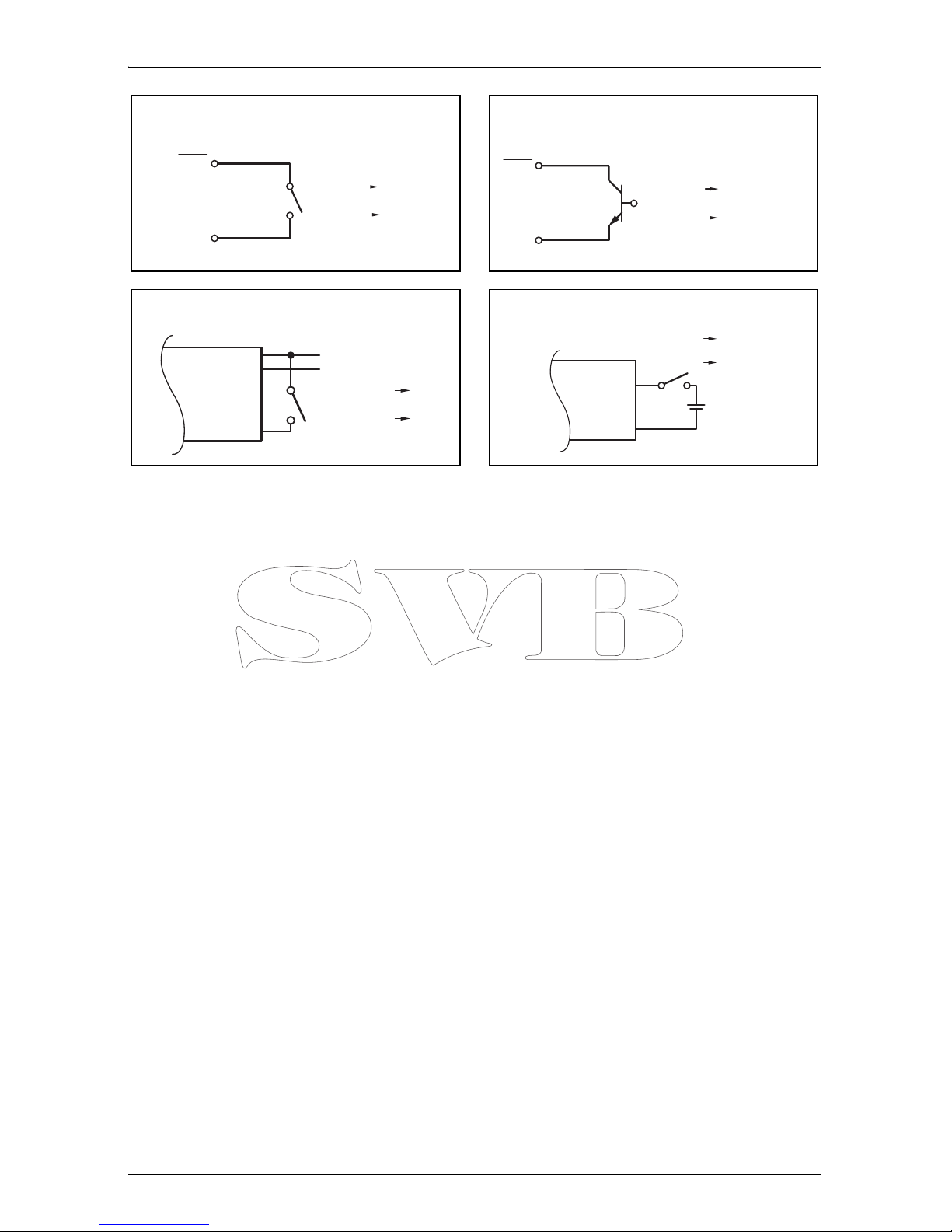

1 Klemme Einrichtung des Betriebs über Fernbedie-
nung
2 RS232-Schnitt-
stelle, REMOTE-
Port
Anschluss eines PCs über eine serielle
RS232-Schnittstelle oder Anschluss der
Fernbedienung MCR-7, MCR-9
3 POS+ Plus-Klemme
4 NEG– Minus-Klemme
5 Masse-Klemme Erdung an der Fahrzeugkarosserie
Pos. in
Abb. 6,
Seite 4
Bezeichnung Beschreibung
1 Hauptschalter
„ON/OFF/
REMOTE“
Schaltet das Gerät ein, aus oder in den
Betrieb über die Fernbedienung (Zubehör)
2 LED „Input Level“ Zeigt den Eingangsspannungsbereich an
3 LED „Load Level“ Zeigt den abgegebenen Leistungsbereich
an
4 Dipschalter Nimmt Einstellungen am Wechselrichter
vor (z. B. Netzspannung, Netzfrequenz,
Energiesparmodus)
5 Schuko-Steck-
dose
230-V-Ausgang

DE
Technische Beschreibung SinePower
18
MSI1800T
Der Wechselrichter besitzt folgende Anschlüsse, Anzeigen und Bedien-
elemente an der Vorderseite:
Pos. in
Abb. 7,
Seite 5
Bezeichnung Beschreibung
1 Hauptschalter
„ON/OFF/
REMOTE“
Schaltet das Gerät ein, aus oder in den
Betrieb über die Fernbedienung (Zubehör)
2 LED „Input Level“ Zeigt den Eingangsspannungsbereich an
3 LED „Load Level“ Zeigt den abgegebenen Leistungsbereich
an
4 Dipschalter Nimmt Einstellungen am Wechselrichter
vor (z. B. Netzspannung, Netzfrequenz,
Energiesparmodus)
5 AC Output 230-V-Ausgang
6 AC Input 230-V-Eingang
7 Sicherung Schützt den Wechselrichter vor Überlas-
tung.
Die Sicherung kann wieder eingedrückt
werden, nachdem sie ausgelöst hat.
8 Erdungsschraube Setzt oder entfernt die Erdungsbrücke

DE
SinePower Wechselrichter montieren
19
8 Wechselrichter montieren
8.1 Benötigtes Werkzeug
Für den elektrischen Anschluss benötigen Sie folgende Hilfsmittel:
Krimpzange
3 verschiedenfarbige flexible Anschlusskabel. Den erforderlichen Quer-
schnitt entnehmen Sie der Tabelle im Kapitel „Wechselrichter anschlie-
ßen“ auf Seite 20.
Kabelschuhe und Aderendhülsen
Für die Befestigung des Wechselrichters benötigen Sie folgende Montage-
mittel:
Maschinenschrauben (M4) mit Unterlegscheiben und selbstsichernden
Muttern oder
Blech- bzw. Holzschrauben.
8.2 Montagehinweise
Beachten Sie bei der Wahl des Montageortes folgende Hinweise:
Die Montage des Wechselrichters kann horizontal wie auch vertikal
erfolgen.
Der Wechselrichter muss an einer vor Feuchtigkeit geschützten Stelle
eingebaut werden.
Der Wechselrichter darf nicht in Umgebungen mit entflammbaren
Materialien eingebaut werden.
Der Wechselrichter darf nicht in staubigen Umgebungen eingebaut
werden.
Der Einbauort muss gut belüftet sein. Bei Installationen in geschlossenen
kleinen Räumen sollte eine Be- und Entlüftung vorhanden sein. Der freie
Mindestabstand um den Wechselrichter muss mindestens 25 cm betra-
gen (Abb. 3, Seite 3).
Der Lufteintritt auf der Unterseite bzw. der Luftaustritt auf der Rückseite
des Wechselrichters muss freibleiben.
Bei Umgebungstemperaturen, die höher als 40 °C (z. B. in Motor- oder
Heizungsräumen, direkte Sonneneinstrahlung) sind, kann es durch die
Eigenerwärmung des Wechselrichters bei Belastung zum automatischen
Abschalten kommen.

DE
Wechselrichter anschließen SinePower
20
Die Montagefläche muss eben sein und eine ausreichende Festigkeit auf-
weisen.
A
8.3 Wechselrichter montieren
➤Halten Sie den Wechselrichter an den von Ihnen gewählten Einbauort
und markieren Sie die Befestigungspunkte (Abb. 4A, Seite 4).
➤Befestigen Sie den Wechselrichter mit der von Ihnen gewählten
Befestigungsmethode (Abb. 4B, Seite 4).
9 Wechselrichter anschließen
9.1 Allgemeine Hinweise
!
ACHTUNG!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie si-
cher, dass keine elektrischen Kabel oder andere Teile des Fahr-
zeugs durch Bohren, Sägen und Feilen beschädigt werden.
WARNUNG!
Der Anschluss des Wechselrichters darf ausschließlich von
entsprechend ausgebildeten Fachbetrieben durchgeführt
werden. Die nachfolgenden Informationen richten sich an
Fachkräfte, die mit den anzuwendenden Richtlinien und
Sicherheitsvorkehrungen vertraut sind.
Bei Fahrzeugen, bei denen der Plus-Pol der Batterie mit dem
Chassis verbunden ist, darf der Wechselrichter nicht einge-
setzt werden.
Wenn Sie keine Sicherung in die Plus-Leitung setzen, kön-
nen die Leitungen überlastet werden, und es kann zu einem
Brand kommen.
Verpolung kann zu Zerstörung des Wechselrichters führen.
MSI900, MSI1300, MSI1800: Der Wechselrichter darf nicht in
einem Ringleitungsnetz verwendet werden, sondern nur um
einzelne Geräte mit Strom zu versorgen. Diese Geräte müs-
sen direkt in den Wechselrichter eingesteckt oder mit einem
für diesen Zweck hergestellten, umspritzten Verlängerungs-
kabel mit dem Wechselrichter verbunden werden.
