PocketPower SI102 Erklärung der Symbole
DE
3
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewah-
ren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nut-
zer weiter.
Inhaltsverzeichnis
1 Erklärung der Symbole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
6 Wechselrichter anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
7 Wechselrichter betreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
8 Reinigen und pflegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
10 Check-Liste bei Störungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1 Erklärung der Symbole
!WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung
führen.
!VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
AACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des
Produktes beeinträchtigen.
IHINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforder-
lichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in
diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
_si102_b_.book Seite 3 Freitag, 4. Mai 2012 9:30 09

Sicherheitshinweise PocketPower SI102
DE
4
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
!WARNUNG!
Schließen Sie das Gerät nur mit dem Anschlusskabel an den 12-V-Zigaretten-
anzünder oder die 12-V-Fahrzeugsteckdose im Fahrzeug an.
Verbinden Sie den 230-V-Ausgang vom Wechselrichter nicht mit einer ande-
ren 230-V-Quelle.
Unterbrechen Sie bei Arbeiten am Wechselrichter immer die Stromversor-
gung!
Achten Sie darauf, dass nach Auslösen der Schutzeinrichtung (Sicherung)
die Teile des Wechselrichters unter Spannung bleiben!
Ziehen Sie den Stecker nie am Anschlusskabel aus der 12-V-Fahrzeugsteck-
dose.
Wenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um Ge-
fährdungen zu vermeiden.
Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in
Betrieb nehmen.
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensori-
schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis
nicht in der Lage sind, das Produkt sicher zu benutzen, sollten dieses Produkt
nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nut-
zen.
Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt wer-
den. Durch unsachgemäße Reparaturen können erhebliche Gefahren entste-
hen.
Ziehen Sie das Anschlusskabel
– vor jeder Reinigung und Pflege
– nach jedem Gebrauch
Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden.
Bewahren Sie den Wechselrichter so auf, dass Kinder keinen Zugriff darauf
haben!
2.2 Sicherheit beim Betrieb des Gerätes
!WARNUNG!
Elektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kin-
dern.
Sichern Sie das Gerät bei der Verwendung im Fahrzeug so, dass eine ein-
wandfreie Bedienung des Fahrzeugs gewährleistet ist.
Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker tro-
cken sind.
Nehmen Sie das Gerät nie mit nassen Händen in Betrieb.
Betreiben Sie das Gerät nur unter Aufsicht.
Benutzen Sie das Gerät nicht auf heißen Oberflächen.
_si102_b_.book Seite 4 Freitag, 4. Mai 2012 9:30 09

PocketPower SI102 Lieferumfang
DE
5
Betreiben Sie das Gerät nicht in der Nähe von offenen Flammen oder ande-
ren Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.).
Tauchen Sie das Gerät nie in Wasser.
Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.
Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs-
gemäßen Gebrauch oder falsche Bedienung verursacht werden.
3Lieferumfang
4 Bestimmungsgemäßer Gebrauch
AACHTUNG!
Dieses Gerät ist ausschließlich zur Verwendung in Fahrzeugen geeignet.
Der Wechselrichter SI102 (Art.-Nr. 2222600001) kann zum Erzeugen einer
230-V-Spannung aus einer 12-V-Stromquelle genutzt werden. Die erzeugte
230-V-Spannung kann zum mobilen Betrieb eines 230-V-Verbrauchers mit einer
Leistungsaufnahme bis 100 Watt genutzt werden.
Außerdem kann der Wechselrichter akkubetriebene Geräte aufladen, die ein Aufladen
über die USB-Schnittstelle ermöglichen (USB-Standard: 5 V, 0,5 A).
Aufgrund der nicht sinusförmigen Spannung kann es bei einigen Geräten zur erhöhten
Wärmeentwicklung kommen. Die maximale Dauerleistung beträgt 100 Watt. Geräte, die
einen höheren Leistungsbedarf haben, dürfen nicht angeschlossen werden.
!VORSICHT!
Beachten Sie, dass einige Geräte (z. B Netzteile und Ladegeräte) zum Ein-
schalten eine höhere Leistung benötigen als auf dem Typenschild angegeben.
Menge Bezeichnung
1 Wechselrichter SI102 mit integriertem Anschlusskabel für 12-V-Zigaretten-
anzünder bzw. 12-V-Fahrzeugsteckdose
2 Selbstschneidende Schrauben
1 Befestigungsschiene
1 Bedienungsanleitung
_si102_b_.book Seite 5 Freitag, 4. Mai 2012 9:30 09

Technische Beschreibung PocketPower SI102
DE
6
5 Technische Beschreibung
Das Gerät ist mit seiner kompakten Bauweise für den mobilen Einsatz konstruiert. Die
beim Betrieb entstehende Wärme wird mit einem Lüfter aus dem Geräteinneren abge-
führt.
5.1 Gerätebeschreibung
6 Wechselrichter anschließen
AACHTUNG!
Die Länge der Leitung zwischen Batterie und Wechselrichter darf maximal
2 m betragen.
Achten Sie beim Einstecken des Steckers in die Fahrzeugsteckdose
(Abb. 14, Seite 2) auf eine feste Verbindung. Bei einer unzureichenden
Verbindung kommt es zu einer Erwärmung des Steckers bzw zu einer Fehl-
funktion des Wechselrichters.
Bedienen Sie an das Gerät angeschlossene Verbraucher nicht während der
Fahrt, sondern nur bei stehendem Fahrzeug.
IHINWEIS
Wenn Sie das Gerät an den Zigarettenanzünder Ihres Fahrzeugs anschließen,
beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät
mit Strom versorgt wird.
➤Befestigen Sie den Wechselrichter ggf. wie folgt (Abb. 2, Seite 2):
– Schrauben Sie die Schiene am Boden fest.
– Schieben Sie den Wechselrichter auf die Schiene.
➤Stecken Sie den Stecker in eine 12-V-Zigarettenanzündersteckdose oder in eine
12-V-Fahrzeugsteckdose.
Der mittlere Stift (Abb. 13, Seite 2) des Steckers ist mit der Plusleitung (+) und die
beiden seitlichen Bügel (Abb. 12, Seite 2) des Steckers sind mit der Minusleitung
(–) verbunden.

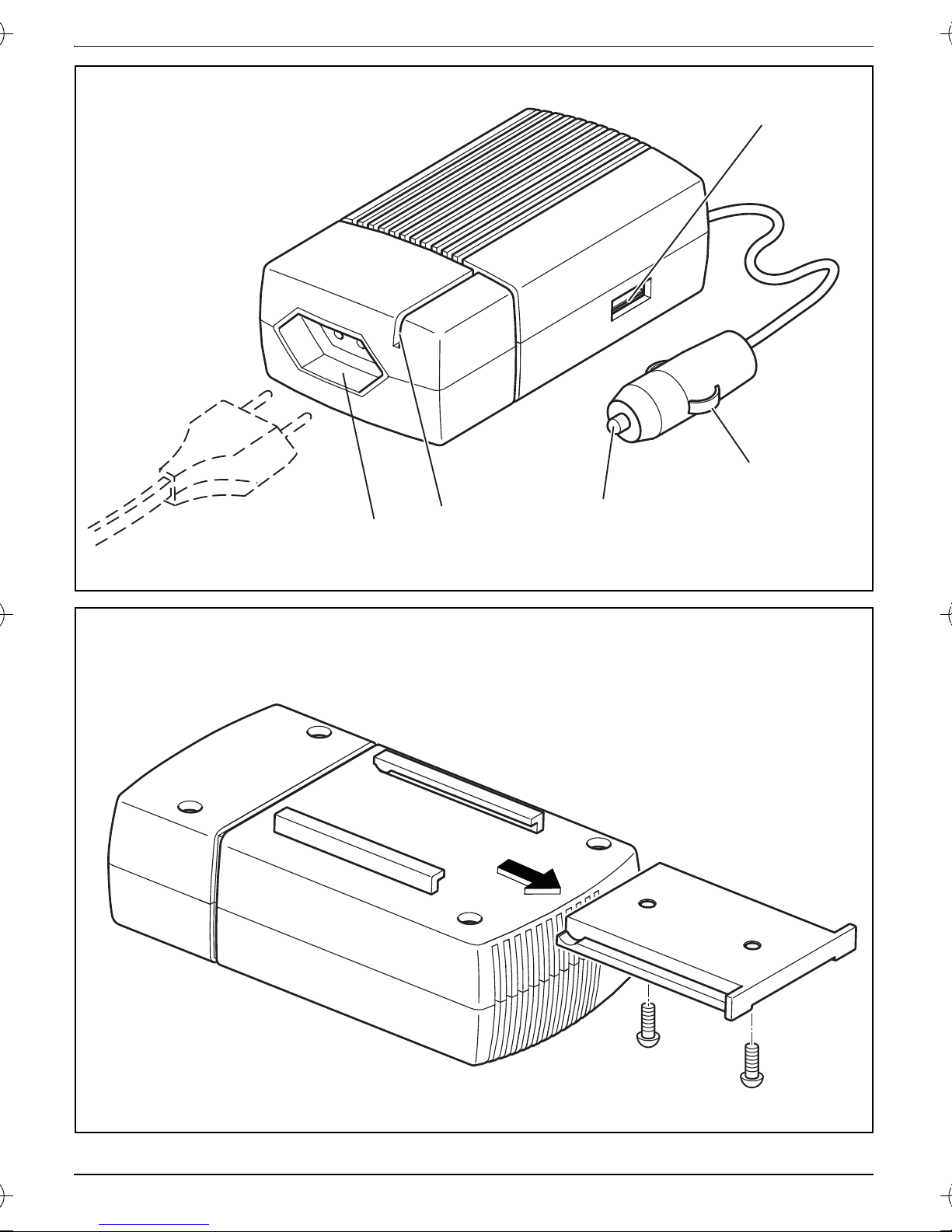

Nr. in
Abb. 1, Seite 2 Bezeichnung
1 Kontroll-LED Blau
2 Minus-Kontakt
3 Plus-Kontakt
4230-Vw-Ausgang
5 USB-Ladeanschluss
_si102_b_.book Seite 6 Freitag, 4. Mai 2012 9:30 09

PocketPower SI102 Wechselrichter betreiben
DE
7
230-V-Gerät anschließen
➤Stecken Sie den Eurostecker Ihres 230-V-Gerätes in den 230-Vw-Ausgang
(Abb. 14, Seite 2).
USB-Gerät laden
IHINWEIS
Beachten Sie die Bedienungsanleitung Ihres USB-Gerätes.
➤Wenn Sie ein akkubetriebenes Gerät über den USB-Ladeanschluss aufladen
möchten, stecken Sie den USB-Stecker des Gerätes in den USB-Ladeanschluss
(Abb. 15, Seite 2).
7 Wechselrichter betreiben
IHINWEIS
Der Wechselrichter kann bei laufendem oder abgeschaltetem Motor betrie-
ben werden. Beachten Sie aber, dass bei manchen Fahrzeugen beim Motor-
start die Stromzufuhr zur 12-V-Fahrzeugsteckdose unterbrochen wird.
Beim Betreiben des Wechselrichters über längere Zeit und mit größter
Belastung, empfiehlt es sich, den Motor zu starten, um die Fahrzeugbatterie
wieder aufzuladen.
Sinkt die Fahrzeugbatterie-Spannung unter 10,8 V, schaltet sich der Wechselrichter aus.
Hat sich der Wechselrichter zu stark erwärmt, so ziehen Sie das Anschlusskabel aus der
Zigarettenanzündersteckdose. Nach dem Abkühlen kann der Wechselrichter wieder ein-
gesteckt werden.
8 Reinigen und pflegen
!WARNUNG!
Ziehen Sie vor jedem Reinigen des Gerätes das Anschlusskabel aus der
Fahrzeugsteckdose oder dem Zigarettenanzünder.
AACHTUNG!
Reinigen Sie das Gerät niemals unter fließendem Wasser oder gar im Spül-
wasser.
Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten
Gegenstände, da dies das Gerät beschädigen kann.
➤Reinigen Sie das Geräteäußere mit einem feuchten Tuch.
_si102_b_.book Seite 7 Freitag, 4. Mai 2012 9:30 09

Entsorgung PocketPower SI102
DE
8
9 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-
Müll.
MWenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich
bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die
zutreffenden Entsorgungsvorschriften.
10 Check-Liste bei Störungen
Merkmal Mögliche Ursache Lösung
Das Gerät schaltet nach dem
Anschließen an die 12-V-Fahr-
zeugsteckdose nicht ein
(blaue LED (Abb. 11,
Seite 2) leuchtet nicht).
Der Zigarettenanzünder wird
über die Zündung einge-
schaltet.
Schalten Sie die Zündung Ihres
Fahrzeugs ein.
Die Sicherung ist defekt (im
12-V-Stecker oder fahrzeug-
seitig).
Lassen Sie die Sicherung durch
einen Fachmann austauschen.
Das Gerät schaltet zyklisch
ein und wieder aus.
Die Dauerbelastung ist zu
hoch (Verbraucher hat eine
größere Leistungsaufnahme
als 100 Watt).
Reduzieren Sie die Dauer-
belastung.
Beim Einschalten des
Verbrauchers schaltet der
Wechselrichter aus.
Der Einschaltstrom des
Verbrauchers ist zu hoch.
Vergleichen Sie die Geräteleistung
mit der maximalen Leistung des
Wechselrichters.
_si102_b_.book Seite 8 Freitag, 4. Mai 2012 9:30 09

PocketPower SI102 Technische Daten
DE
9
11 Technische Daten
Dieses Gerät entspricht den folgenden EG-Richtlinien:
„Niederspannungsrichtlinie“ 73/23/EWG vom 19.2.1973 einschließlich Änderungs-
richtlinie 93/68/EWG
Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglich-
keiten vorbehalten.
WAECO PocketPower SI102
Art.-Nr.: 2222600001
Eingangsnennspannung: 12 Vg
Ausgangsleistung: 100 W
Spitzen-Ausgangsleistung: 200 W
Ausgangsfrequenz: 50 Hz
Leerlaufstromaufnahme: 0,4 A
Eingangsspannungsbereich: 11 V – 15 V
Unterspannungs-Abschaltung 10,8 V
Ausgangsstrom USB-Buchse: 0,5 A
Ausgangsspannung USB-
Buchse:
5 V
Maximale Umgebungs-
temperatur:
50 °C
Wärmeabfuhr: Lüfter
Abmessungen (H x B x T): 43 x 67 x 125 mm
Gewicht: 282 g
Prüfung/Zertifikat:
24
_si102_b_.book Seite 9 Freitag, 4. Mai 2012 9:30 09

Explanation of symbols PocketPower SI102
EN
10
Please read this instruction manual carefully before first use, and store it in a safe
place. If you pass on the product to another person, hand over this instruction man-
ual along with it.
Contents
1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Intended use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 Connecting the inverter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7 Operating the inverter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
8 Care and cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
9 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
10 Troubleshooting checklist. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1 Explanation of symbols
!WARNING!
Safety instruction: Failure to observe this instruction can cause fatal or serious
injury.
!CAUTION!
Safety instruction: Failure to observe this instruction can lead to injury.
ANOTICE!
Failure to observe this instruction can cause material damage and impair the
function of the product.
INOTE
Supplementary information for operating the product.
➤Action: This symbol indicates that action is required on your part. The required ac-
tion is described step-by-step.
✓This symbol describes the result of an action.
fig. 15, page 3: This refers to an element in an illustration. In this case, item 5 in
figure 1 on page 3.
_si102_b_.book Seite 10 Freitag, 4. Mai 2012 9:30 09

PocketPower SI102 Safety instructions
EN
11
2 Safety instructions
2.1 General safety
!WARNING!
Only use the connection cable to connect the device to the 12 V cigarette
lighter or the 12 V onboard socket in the vehicle.
Do not connect the 230 V output of the inverter to a different 230 V source.
Always disconnect the power supply when working on the inverter.
Note that even after the fuse triggers, parts of the inverter remain live!
Never pull the plug out of the 12 V vehicle socket by the cable.
If the cable is damaged, it must be replaced to prevent possible electrical haz-
ards.
Do not operate the device if it is visibly damaged.
People (including children) whose physical, sensory or mental capacities or
whose lack of experience or knowledge prevent them from using this product
safely should not use it without the supervision or instruction of a responsible
person.
This device may only be repaired by qualified personnel. Inadequate repairs
can cause considerable hazards.
Disconnect the connection cable:
– Before cleaning and maintenance
– After use
Ensure that the ventilation slots are not covered.
Keep the inverter out of the reach of children.
2.2 Operating the device safely
!WARNING!
Electronic devices are not toys!
Always keep and use the device well out of the reach of children.
When using the device in a vehicle, make sure that it does not impair opera-
tion of the vehicle.
Before starting the device, ensure that the power supply line and the plug are
dry.
Never start the device when your hands are wet.
Only operate the device when you or another person can attend to it.
Do not operate the device on hot surfaces.
Do not operate the device near flames or other heat sources (heating, direct
sunlight, gas ovens etc.).
Never immerse the device in water.
Protect the device and the cable against heat and moisture.
WAECO cannot be held liable for damage resulting from improper usage or
incorrect operation.
_si102_b_.book Seite 11 Freitag, 4. Mai 2012 9:30 09

Scope of delivery PocketPower SI102
EN
12
3 Scope of delivery
4 Intended use
ANOTICE!
This device is exclusively intended for vehicle use.
The SI102 inverter (item no. 2222600001) can be used to generate a 230 V output from
a 12 V power source. The 230 V output can be used to power a 230 V consumer unit with
a power consumption of up to 100 W.
The inverter can also re-charge battery operated devices with a suitable USB port (USB
standard: 5 V, 0.5 A).
Due to the non-sine wave voltage, some devices may heat up. The max. continuous-
output is 100 W. Never connect devices that have a higher power requirement.
!CAUTION!
Note that some devices (such as PSUs and chargers) consume more power on
start-up than stated on the type plate.
Quantity Description
1 Inverter SI102 with an integrated connection cable for 12 V cigarette
lighter or 12 V vehicle socket
2 Self-cutting screw
1 Installation rail
1 Operating manual
_si102_b_.book Seite 12 Freitag, 4. Mai 2012 9:30 09

PocketPower SI102 Technical description
EN
13
5 Technical description
The device has a compact design for portable use. The heat generated during operation
is dissipated by a fan inside the device.
5.1 Description of the device
6 Connecting the inverter
ANOTICE!
The cable between the battery and the inverter may not exceed a maximum
length of 2 m.
Make sure the plug (fig. 14, page 2) is firmly connected to the vehicle sock-
et. If the connection is loose, the plug may heat up and cause the inverter to
malfunction.
Do not operate any connected power consuming device while driving the ve-
hicle. Only operate device when vehicle is stationary.
INOTE
If you connect the device to the cigarette lighter, remember that the ignition must
be turned on to supply it with power.
➤Fasten the inverter as follows (fig. 2, page 2):
– Screw the rail to the floor.
– Push the inverter onto the rail.
➤Insert the plug into a 12 V cigarette lighter socket or into a 12 V vehicle socket.
The middle pin (fig. 13, page 2) of the plug must be connected to the positive (+)
wire and the two side brackets (fig. 12, page 2) of the plug must be connected to
the negative (-) wire.
Connecting the 230 V device
➤Insert the European-plug version of the 230 V device into the 230 V output (fig. 14,
page 2).
No. in
fig. 1, page 2 Description
1 Status LED blue
2 Negative contact
3 Positive contact
4 230 V output
5 USB charger connection
_si102_b_.book Seite 13 Freitag, 4. Mai 2012 9:30 09

Operating the inverter PocketPower SI102
EN
14
Charging the USB device
INOTE
Always refer to the operating manual for your USB device.
➤To charge a rechargeable device via the USB connection, plug the USB connection
of the device into the USB charger port (fig. 15, page 2).
7 Operating the inverter
INOTE
You can operate the inverter with the engine running or switched off. Take
note that the power supply to the 12 V socket is interrupted in some vehicles
when starting the engine.
When operating the inverter at high load for lengthy periods, it is advisable to
start the engine in order to recharge the vehicle battery.
If the vehicle battery voltage falls below 10.8 V, the inverter switches off.
If the inverter overheats, pull out the connection cable from the socket. After it cools down,
you can plug the inverter back in.
8 Care and cleaning
!WARNING!
Before cleaning the device, pull the connecting cable out of the vehicle socket
or the cigarette lighter.
ANOTICE!
Never clean the device under running water or in dish water.
Do not use abrasive cleaning agents or hard objects during cleaning, as these
can damage the device.
➤Wipe the outside with a damp cloth.
_si102_b_.book Seite 14 Freitag, 4. Mai 2012 9:30 09

PocketPower SI102 Disposal
EN
15
9 Disposal
➤Place the packaging material in the appropriate recycling waste bins wherever
possible.
MIf you wish to finally dispose of the product, ask your local recycling centre or
specialist dealer for details about how to do this in accordance with the applica-
ble disposal regulations.
10 Troubleshooting checklist
Feature Possible cause Remedy
The device does not switch on
after connection to the 12 V
vehicle socket (the blue LED
(fig. 11, page 2) does not
light up).
The cigarette lighter is
switched on via the ignition.
Switch the vehicle ignition on.
The fuse (in the 12 V plug or
the vehicle) is defective.
Have an electrician replace the
fuse.
The device switches on and
off repeatedly.
The constant load is too high
(the consumer unit has a
power consumption of more
than 100 W).
Reduce the constant load.
The inverter switches off when
the consumer is switched on.
The starting current of the
consumer is too high.
Compare the device power with the
maximum power of the inverter.
_si102_b_.book Seite 15 Freitag, 4. Mai 2012 9:30 09

Technical data PocketPower SI102
EN
16
11 Technical data
This device conforms to the following EC guidelines:
“Low Voltage Electrical Equipment Directive” 73/23/EEC issued 19/2/1973, including
the modified directive 93/68/EWG
Versions, technical modifications and delivery options reserved.
WAECO PocketPower SI102
Item no.: 2222600001
Rated input voltage: 12 Vg
Output power: 100 W
Peak output power: 200 W
Output frequency: 50 Hz
Idle current consumption: 0.4 A
Input voltage range: 11 V - 15 V
Low voltage shutdown: 10.8 V
Output current USB socket: 0.5 A
Output voltage USB socket: 5 V
Maximum ambient temperature: 50 °C
Heat dissipation: Fan
Dimensions (H x B x T): 43 x 67 x 125 mm
Weight: 282 g
Inspection/certification:
24
_si102_b_.book Seite 16 Freitag, 4. Mai 2012 9:30 09

PocketPower SI102 Explication des symboles
FR
17
Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et
conservez-le. En cas de passer le produit, veuillez le transmettre au nouvel acqué-
reur.
Table des matières
1 Explication des symboles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3 Contenu de la livraison. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4 Usage conforme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5 Description technique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6 Raccordement de l'onduleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7 Utilisation de l'onduleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8 Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
9 Recyclage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
10 Liste de contrôle en cas de dysfonctionnements . . . . . . . . . . . . . . . . . . . . . . 22
11 Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1 Explication des symboles
!AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort
ou de graves blessures.
!ATTENTION !
Consigne de sécurité : le non-respect de ces consignes peut entraîner des
blessures.
AAVIS !
Le non-respect de ces consignes peut entraîner des dommages matériels et des
dysfonctionnements du produit.
IREMARQUE
Informations complémentaires sur l'utilisation du produit.
➤Manipulation : ce symbole vous indique une action à effectuer. Les manipulations
à effectuer sont décrites étape par étape.
✓Ce symbole décrit le résultat d’une manipulation.
fig. 15, page 3 : cette information renvoie à un élément figurant sur une illustration,
dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ».
_si102_b_.book Seite 17 Freitag, 4. Mai 2012 9:30 09

Consignes de sécurité PocketPower SI102
FR
18
2 Consignes de sécurité
2.1 Sécurité générale
!AVERTISSEMENT !
Branchez l’appareil à l’allume-cigare 12 V ou à la prise de véhicule 12 V en
utilisant uniquement le câble de raccordement.
Ne reliez pas la sortie 230 V de l'onduleur à une autre source électrique de
230 V.
Coupez l'alimentation électrique avant de procéder à des travaux sur l'ondu-
leur !
Assurez-vous que les pièces de l'onduleur restent sous tension après le dé-
clenchement du dispositif de sécurité (fusible) !
Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise de
véhicule 12 V.
Si le câble de raccordement est endommagé, vous devez le remplacer afin
d’éviter tout danger.
Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en ser-
vice.
Ne laissez pas des personnes (enfants compris) incapables d’utiliser le pro-
duit de manière sûre, en raison de déficiences physiques, sensorielles ou
mentales ou de leur manque d’expérience ou de connaissances, utiliser ce
produit sans surveillance.
Seul un personnel qualifié est habilité à effectuer des réparations sur l'appa-
reil. Toute réparation mal effectuée risque d'entraîner de graves dangers.
Débranchez le câble de raccordement
– avant tout nettoyage et entretien
– après chaque utilisation
Assurez-vous que les fentes d'aération ne sont pas recouvertes.
Conservez l'onduleur hors de portée des enfants !
2.2 Consignes de sécurité concernant le fonctionnement de
l'appareil
!AVERTISSEMENT !
Les appareils électriques ne sont pas des jouets pour enfants !
Placez et utilisez l'appareil hors de la portée des enfants.
Si vous utilisez l'appareil dans un véhicule, fixez-le de manière à ne pas être
gêné pendant la conduite du véhicule.
Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimenta-
tion électrique et le connecteur sont secs.
Ne mettez jamais l'appareil en marche avec les mains mouillées.
Faites fonctionner l’appareil uniquement sous surveillance.
N'utilisez pas l’appareil sur des surfaces chaudes.
N'utilisez pas l’appareil près de flammes ou autres sources de chaleur (chauf-
fage, rayonnement solaire, fours à gaz, etc.).
Ne plongez jamais l'appareil dans l'eau.
_si102_b_.book Seite 18 Freitag, 4. Mai 2012 9:30 09

PocketPower SI102 Contenu de la livraison
FR
19
Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité.
WAECO décline toute responsabilité en cas de dommages provoqués par
une utilisation non conforme de l'appareil ou par des erreurs de manipu-
lation.
3 Contenu de la livraison
4 Usage conforme
AAVIS !
Cet appareil est exclusivement destiné à une utilisation dans des véhicules.
L'onduleur SI102 (n° d'article 2222600001) peut être utilisé pour générer une tension de
230 V à partir d'une source électrique de 12 V. La tension de 230 V générée peut servir
pour l'utilisation mobile d'un consommateur 230 V avec une puissance absorbée allant
jusqu'à 100 watts.
Vous pouvez aussi utiliser l'onduleur pour recharger des appareils fonctionnant sur bat-
teries et pouvant être rechargés via l'interface USB (standard USB : 5 V, 0,5 A).
La tension n'étant pas de forme sinusoïdale, il se peut que certains appareils dégagent
une chaleur excessive. La puissance continue maximum supportée est de 100 watts. Les
appareils nécessitant plus de puissance ne doivent pas être raccordés.
!ATTENTION !
Tenez compte du fait que, lors du démarrage, certains appareils (p. ex. les blocs
d'alimentation et les chargeurs) nécessitent une puissance supérieure à celle in-
diquée sur la plaque signalétique.
Quantité Désignation
1 Onduleur SI102 avec câble de raccordement intégré pour allume-cigare
12 V ou prise de véhicule 12 V
2 Vis auto-coupantes
1 Rail de fixation
1 Notice d'utilisation
_si102_b_.book Seite 19 Freitag, 4. Mai 2012 9:30 09

Description technique PocketPower SI102
FR
20
5 Description technique
L'appareil est de construction compacte afin de permettre une utilisation mobile. La cha-
leur dégagée pendant le fonctionnement est évacuée de l'intérieur de l'appareil à l'aide
d'un ventilateur.
5.1 Description de l'appareil
6 Raccordement de l'onduleur
AAVIS !
La longueur de la ligne entre la batterie et l’onduleur doit être au maximum de
2m.
Assurez-vous que la fiche est correctement placée dans la prise de véhicule
(fig. 14, page 2). Si le raccordement n’est pas correct, le connecteur
chauffe et l’onduleur ne fonctionne pas correctement.
N’utilisez pas le consommateur branché à l’appareil lorsque le véhicule cir-
cule, mais uniquement lorsqu'il est à l’arrêt.
IREMARQUE
Quand vous raccordez l’appareil à l’allume-cigare de votre véhicule, vous devez
mettre l’allumage en marche pour que l’appareil soit alimenté en électricité.
➤Le cas échéant, fixez l'onduleur comme suit (fig. 2, page 2) :
– Vissez le rail au sol.
– Faites coulisser l'onduleur sur le rail.
➤Branchez le connecteur dans une prise d’allume-cigare 12 V, ou dans une prise de
bord 12 V.
La broche médiane de la fiche (fig. 13, page 2) est reliée à la ligne positive (+) et
les deux tenons latéraux de la fiche (fig. 12, page 2) sont reliés à la ligne négative
(–).
Raccordement d'un appareil 230 V
➤Introduisez le connecteur euro de votre appareil 230 V dans la sortie 230 V~ du
véhicule (fig. 14, page 2).
N° dans
fig. 1, page 2 Désignation
1 DEL de contrôle, bleue
2 Contact négatif
3 Contact positif
4 Sortie 230 V~
5 Prise USB pour charge
_si102_b_.book Seite 20 Freitag, 4. Mai 2012 9:30 09
