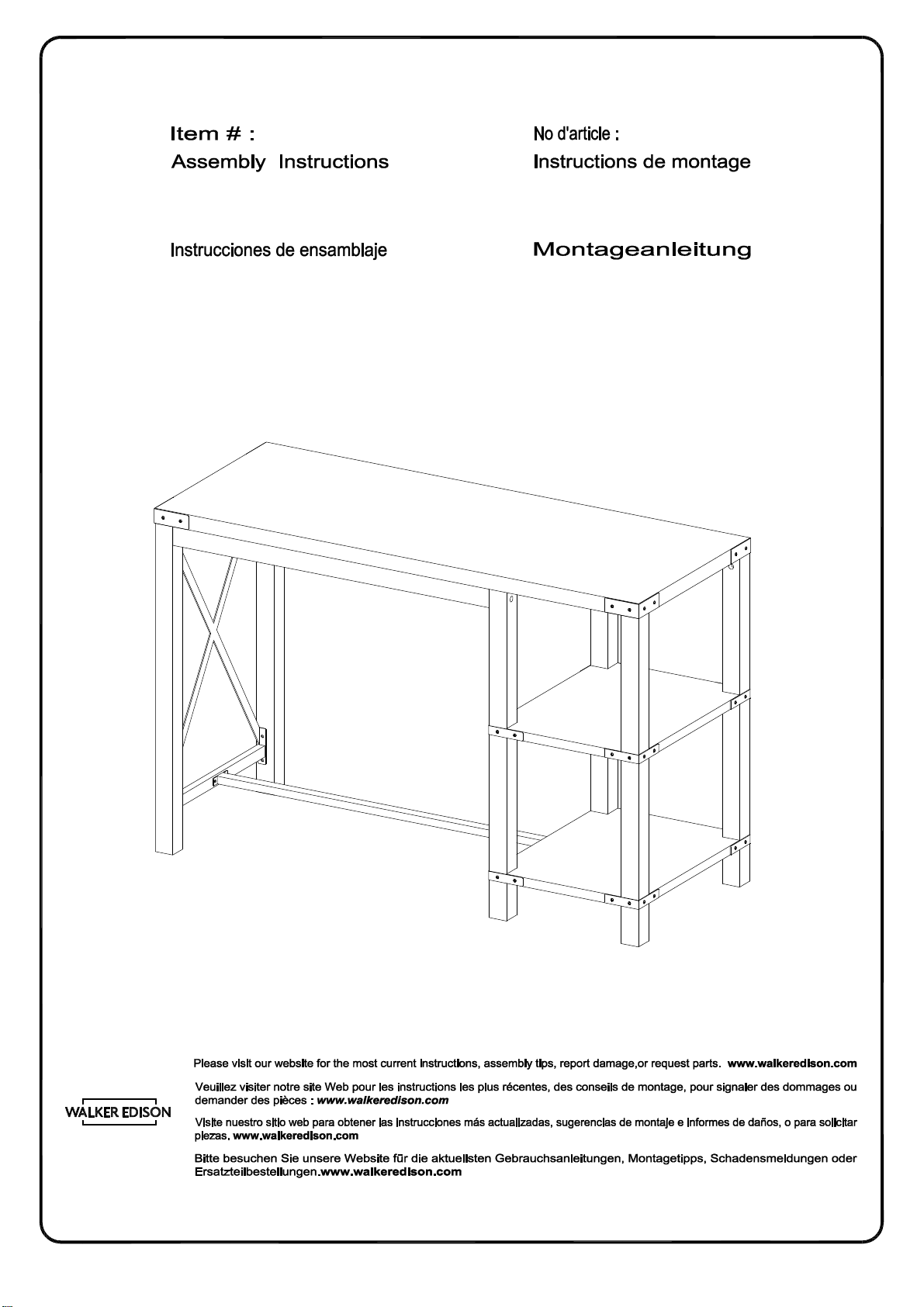

Walker Edison MTXD5E User manual

P.1
Revised 18/04/2022 (D)
temN.°: Artikel# :
MTXD5E
TM
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
MTXD5E
MTXD5E
MTXD5E

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssembly Guidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I.Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II.Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII.Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II.BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII.EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas
P.6
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
2
3
4
5
6
7
8
10
9
12
11

HardwareList Listedu matériel
Listedespièces
P.7
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Ø8x30mmA Woodendowel
Cheville enbois
Clavijademadera
Holzdübel
14 pcs
Ø15x11mmC Camlock
Serrure àcame
Cerraduradeleva
Zylindermutter
20 pcs
Ø6x35mmB Cambolt
Boulon àcame
Pernode leva
Nockenschraube
20 pcs
DLshapebracket
Support en L
Soporteenformade L
L-förmigeHalterung
8pcs
Ø6x12mmF Bolt
Boulon
Perno
Bolzen
12 pcs
Ø5x14mmG Screw
Vis
Tornillo
Schraube
32 pcs
Ø4x44mmH Screw
Vis
Tornillo
Schraube
6pcs
ELshapebracket
Support en L
Soporteenformade L
L-förmigeHalterung
4pcs

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
P.8
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Ø30mmL Sticker
Autocollant
Pegatina
Aufkleber
20 pcs
M4K HexKey
Cléhexagonale
Llavehexagonal
Inbusschlüssel
1pc
M Gluetube
Tubedecolle
Tubo depegamento
KleberinTube
1pc
Ø4x14mmJ Screw
Vis
Tornillo
Schraube
8pcs

Step 1
P.9
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
1
B
B
B
B
(EN)
Secure cam bolt (B) into part (1) with Phillips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (1) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher
von Philips gemäß der Abbildung.

Step 2
P.10
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
3
4
B
B
A
A
(EN)
Insert wooden dowel (A) into parts (3,4), and secure cam bolt (B) into parts (3,4) with Phillips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (3,4), puis fixez le boulon à came (B) dans les
pièces (3,4) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (3,4) , luego fije el perno de leva (B) en las partes
(3,4) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (3,4) ein, befestigen Sie dann die Nockenschraube
(B) in die Teile (3,4) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 3
P.11
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
6
5
7
8
B
B
B
B
BB
B
B
B
A
A
A
A
(EN)
Insert wooden dowel (A) into parts (5,6,7,8), and secure cam bolt (B) into parts (5,6,7,8) with
Phillips head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (5,6,7,8), puis fixez le boulon à came (B) dans
les pièces (5,6,7,8) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (5,6,7,8), y fije el perno de leva (B) en las
partes (5,6,7,8) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (5,6,7,8) ein; befestigen Sie dann die
Nockenschraube (B) in die Teile (5,6,7,8) durch den Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

Step 4
P.12
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
x2
2
A
A
A
A
(EN)
Insert wooden dowel (A) into part (2) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2) gemäß der Abbildung ein.

Step 5
P.13
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
9
10
8
6
C
C
C
C
(EN)

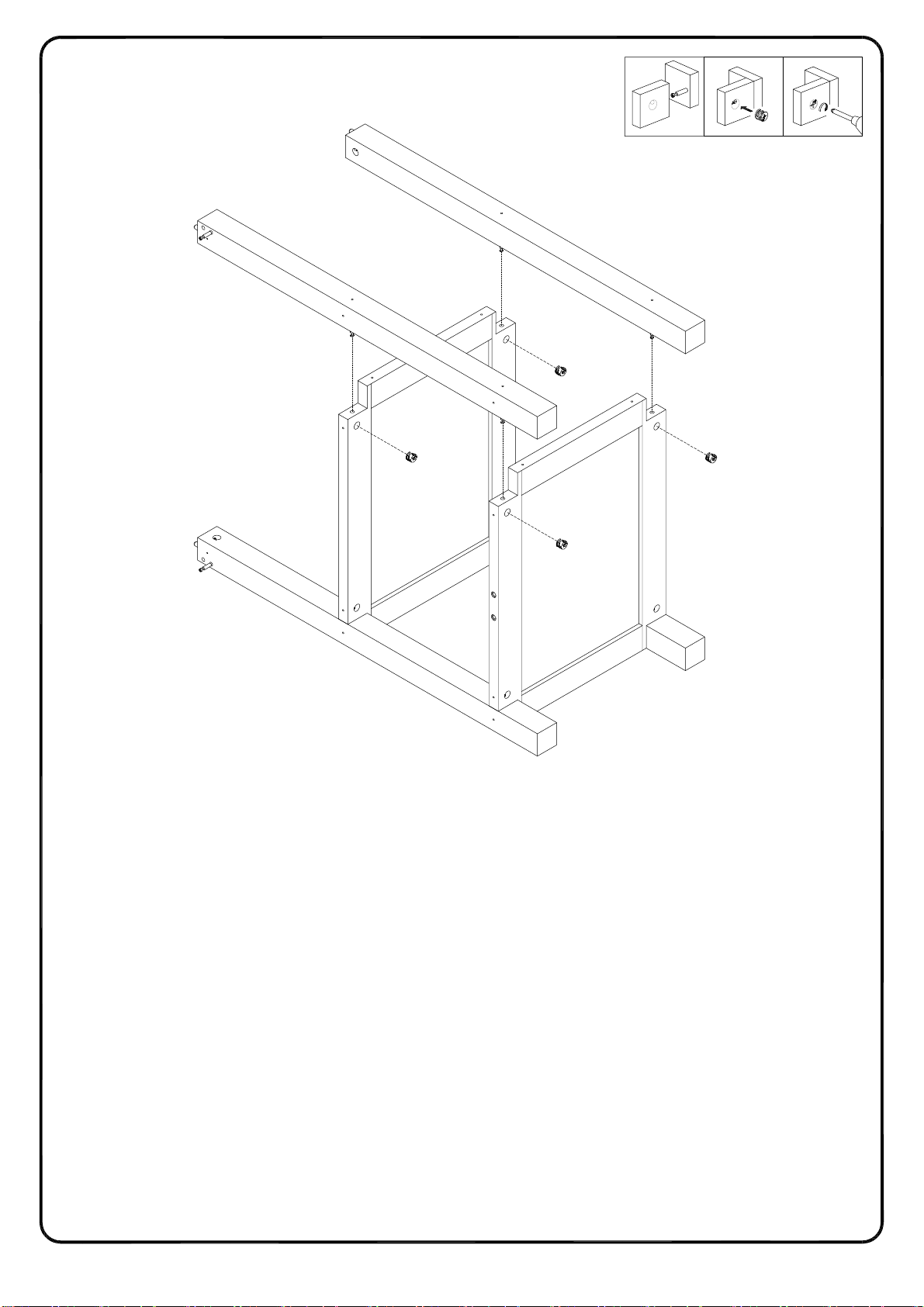

Using cam lock (C) secure parts (6,8) into parts (9,10) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer les pièces (6,8) dans les pièces (9,10) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar las partes (6,8) en las partes (9,10) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (6,8) in die Teile (9,10) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 6
P.14
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
10
9
7
5
C
C
C
C
(EN)
Using cam lock (C) secure parts (5,7) into parts (9,10) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer les pièces (5,7) dans les pièces (9,10) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar las partes (5,7) en las partes (9,10) con un destornillador
de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (5,7) in die Teile (9,10) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 7
P.15
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
5
6
7
8
9
10
D
D
D
D
D
D
D
D
G
G
G
G
G
G
G
G
G
(EN)

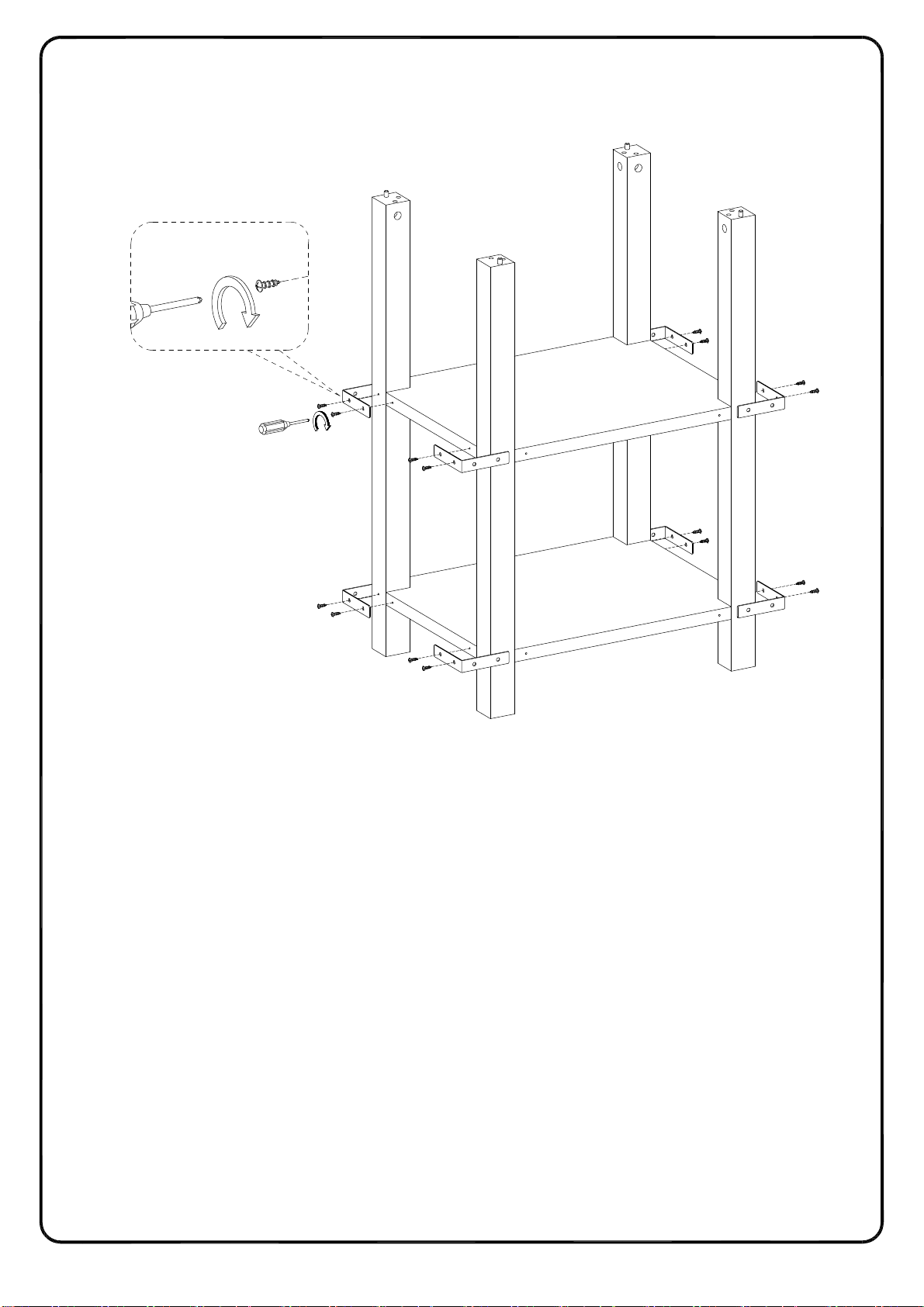

Using screw (G) attach L shape bracket (D) to parts (5,6,7,8,9,10) with Philips head
screwdriver as per diagram.
(FR)
Utilisez la vis (G) pour fixer le support en forme de L (D) aux pièces (5,6,7,8,9,10) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Use el tornillo (G) para fijar el soporte en forma de L (D) a las partes (5,6,7,8,9,10) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die L-förmige Halterung (D) an die Teile (5,6,7,8,9,10) mit der Schraube (G)
durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 8
P.16
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
9
10
5
6
7
8
D
D
D
D
D
DD
D
G
G
G
G
G
G
G
G
G
(EN)
Using screw (G) attach L shape bracket (D) to parts (5,6,7,8,9,10) with Philips head
screwdriver as per diagram.
(FR)
Utilisez la vis (G) pour fixer le support en forme de L (D) aux pièces (5,6,7,8,9,10) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Use el tornillo (G) para fijar el soporte en forma de L (D) a las partes (5,6,7,8,9,10) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die L-förmige Halterung (D) an die Teile (5,6,7,8,9,10) mit der Schraube (G)
durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 9
P.17
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
10
11
F22
FF
C
C
5
6
K

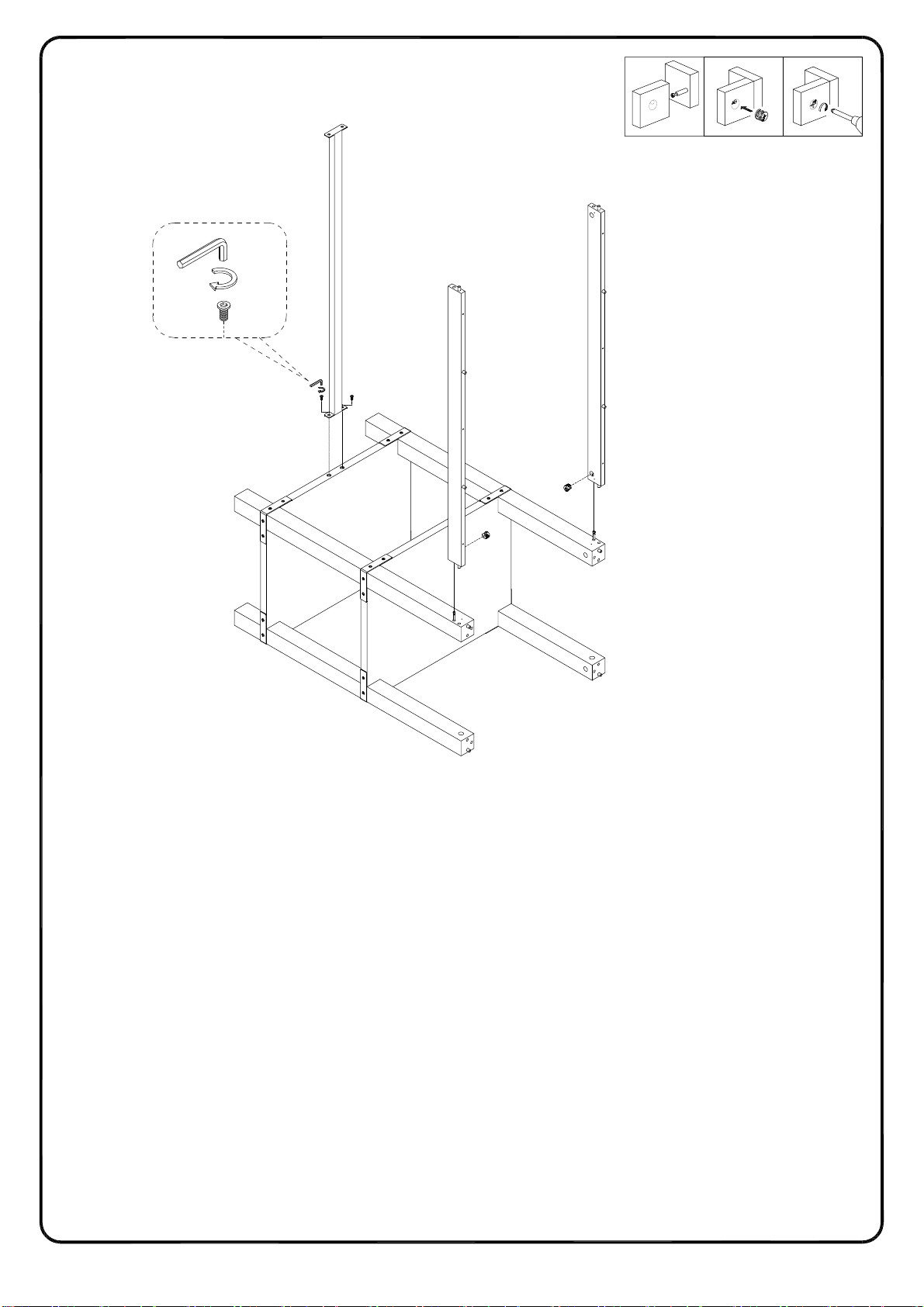

(EN)
Using bolt (F) attach part (11) to part (10) with hex key (K), and using cam lock (C) secure part (2)
into parts (5,6) with Philips head screwdriver as per diagram.
(FR)
Utilisez le boulon (F) pour fixer la pièce (11) à la pièce (10) avec la clé hexagonale (K), puis
utilisant le verrou à came (C) fixer la pièce (2) aux pièces (5,6) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el perno (F) para fijar la parte (11) a la parte (10) con la llave hexagonal (K), y use el cierre
de leva (C) para fijar la parte (2) a las partes (5,6) con un destornillador de cabeza Philips como
se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (11) an das Teil (10) mit dem Bolzen (F) durch den Inbusschlüssel (K) ,
befestigen Sie dann das Teil (2) an die Teile (5,6) mit den Zylindermuttern (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 10
P.18
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
4
3
12
F
F
F
F
F
K
F
F

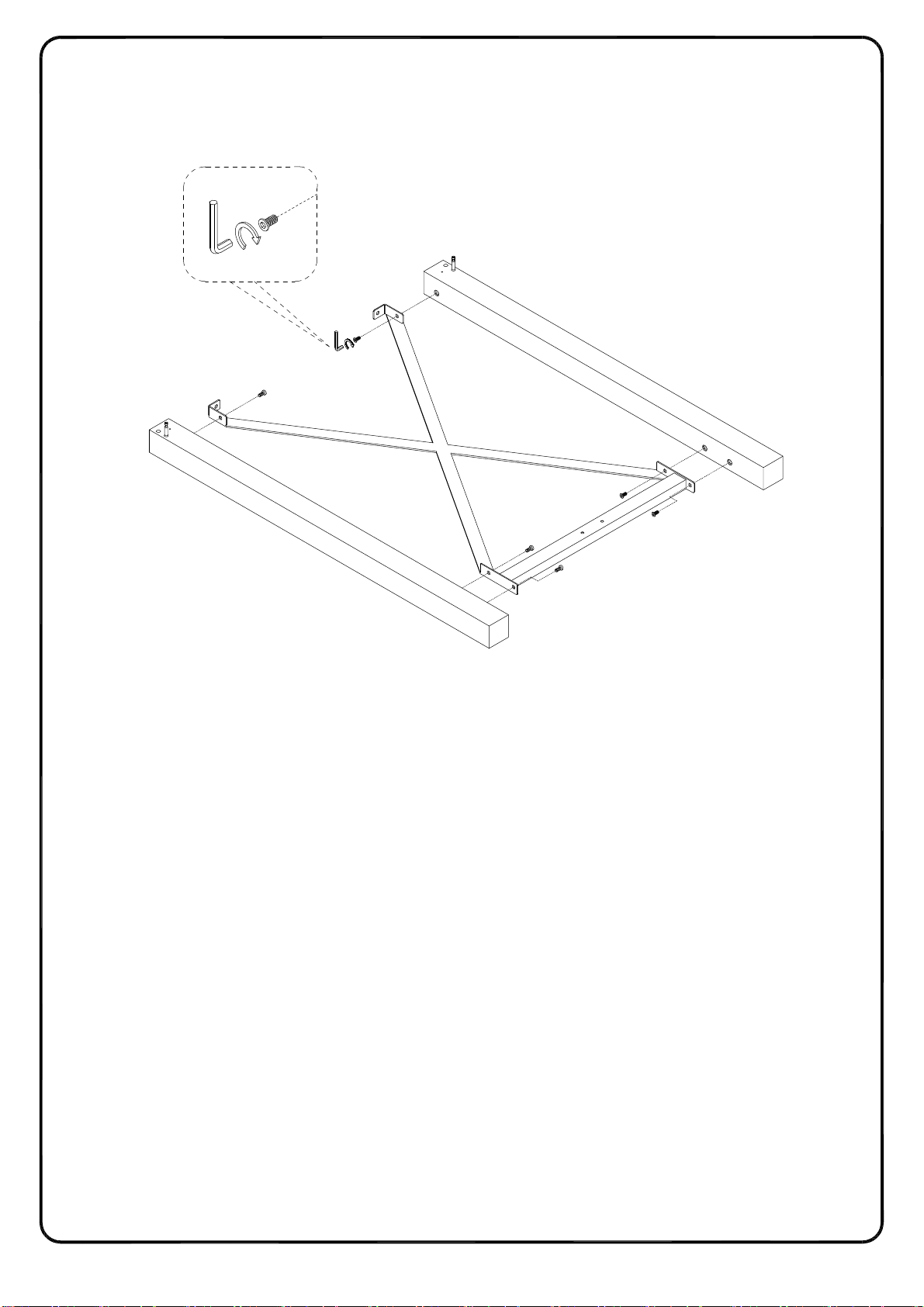

(EN)
Using bolt (F) attach part (12) to parts (3,4) with hex key (K) as per diagram.
(FR)
En utilisant le boulon (F) fixez la pièce (12) aux pièces (3,4) avec la clé hexagonale (K)
conformément au schéma.
(ESP)
Use el perno (F) para fijar la parte (12) a las partes (3,4) con la llave hexagonal (K) según el
diagrama.
(DE)
Befestigen Sie das Teil (12) an die Teile (3,4) mit dem Bolzen (F) durch den Inbusschlüssel (K)
gemäß der Abbildung.

Step 11
P.19
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
K
F
11
22
FF
C
C
12
4
3

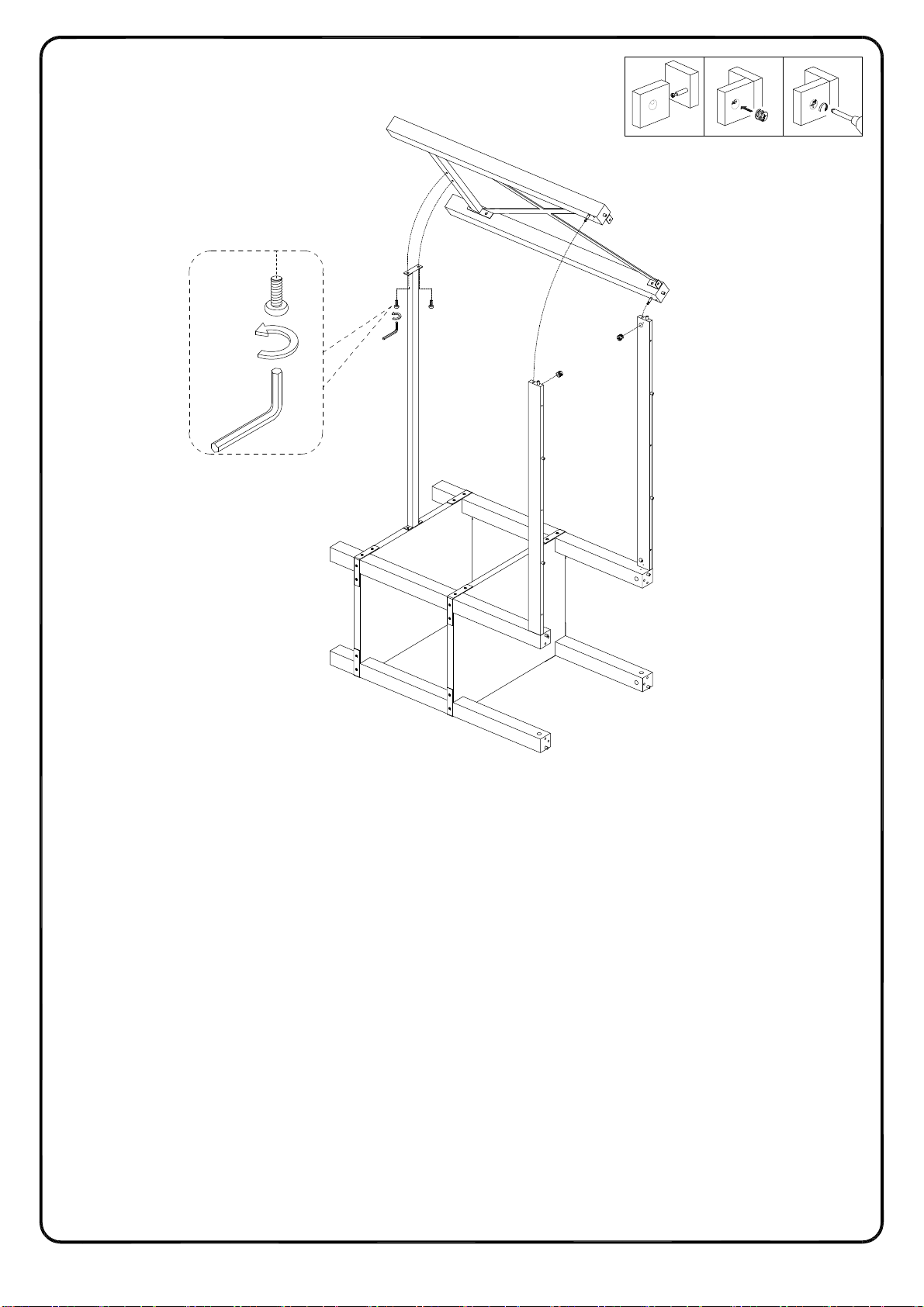

(EN)
Using bolt (F) attach part (11) to part (12) with hex key (K), and using cam lock (C) secure part
(2) into part (3,4) with Philips head screwdriver as per diagram.
(FR)
Utilisez le boulon (F) pour fixer la pièce (11) à la pièce (12) avec la clé hexagonale (K), puis
utilisant le verrou à came (C) fixer la pièce (2) aux pièces (3,4) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el perno (F) para fijar la parte (11) a la parte (12) con la llave hexagonal (K), y use el
cierre de leva (C) para fijar la parte (2) a las partes (3,4) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (11) an das Teil (12) mit dem Bolzen (F) durch den Inbusschlüssel
(K) , befestigen Sie dann das Teil (2) an die Teile (3,4) mit den Zylindermuttern (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 12
P.20
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
2
4
6
EJ
4
E2
J2
6
E
J
J

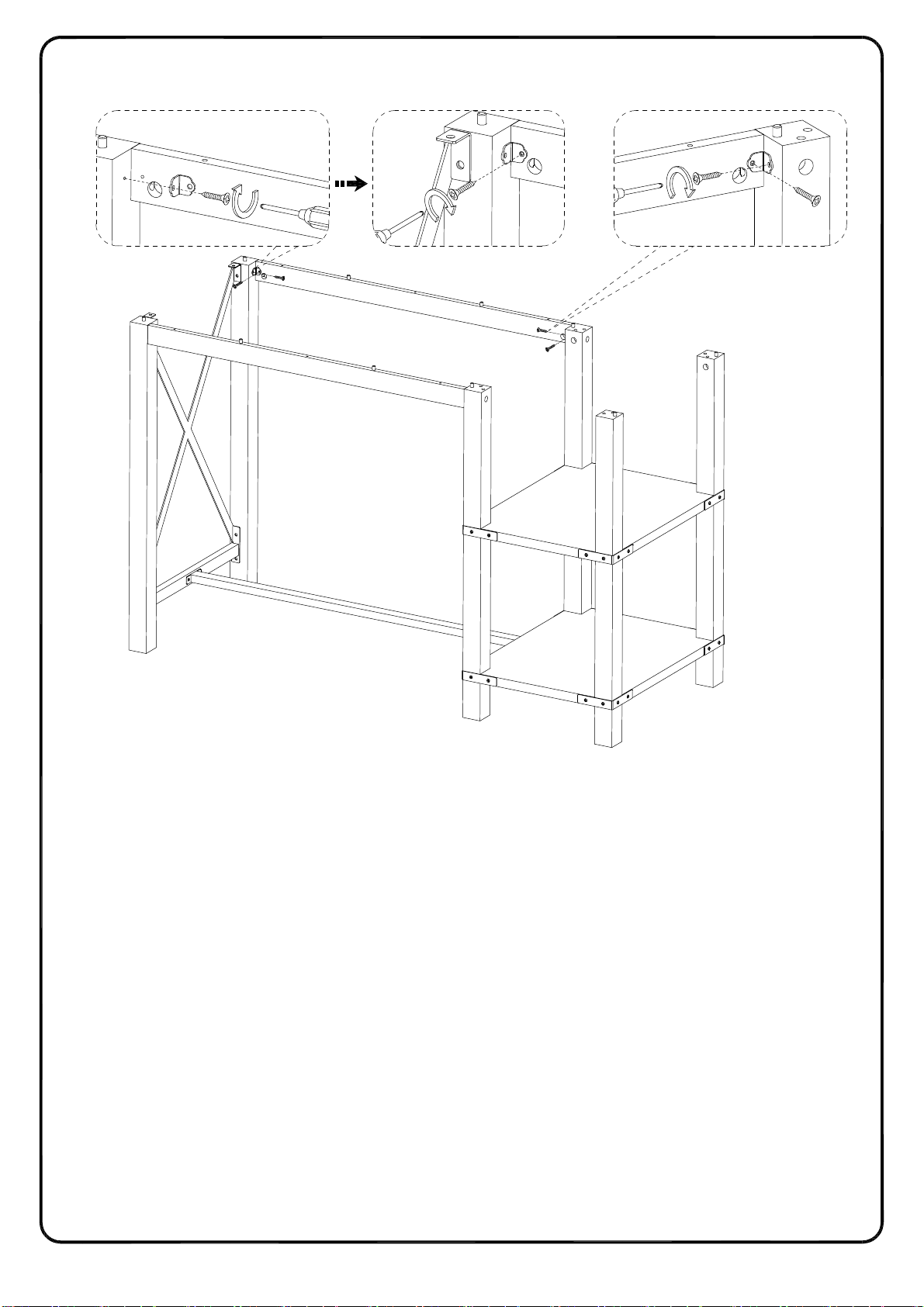

(EN)
Using screw (J) attach L shape bracket (E) to parts (2,4,6) with Philips head screwdriver as
per diagram.
(FR)
Utilisez la vis (J) pour fixer le support en forme de L (E) aux pièces (2,4,6) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (J) para fijar el soporte en forma de L (E) a las partes (2,4,6) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die L-förmige Halterung (E) an die Teile (2,4,6) mit der Schraube (J) durch
den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung .
