Walker Edison W58LUK2DD User manual

P.1
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 22/ 03/ 2021 (R)
W58LUK2DD
ÍtemN.°: Artikel# :
TM
W58LUK2DD
W58LUK2DD
W58LUK2DD

Copyright
2021
by Walker Edison Furniture Co., LLC. All rightsreserved.
GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment
In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2

P.3
Copyright
2021
by Walker Edison Furniture Co., LLC. All rightsreserved.
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit .
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezlet rou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'ext r mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un t ourneviscruciformeest requispour lemontagedeceproduit .
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit .
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis
int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame

P.4
Copyright
2021
by Walker Edison Furniture Co., LLC. All rightsreserved.
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo
Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediant e
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva

P.5
Copyright
2021
by Walker Edison Furniture Co., LLC. All rightsreserved.
Allgemeine M ontagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchrit t genau, um dieordnungsgem äßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieM ontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur M ontagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mit gelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinset zenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenM ontageschritten, w enn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineM engeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur M ontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur M ontagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung
Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplat t e
oder überNockenverstellung

P.6
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Listade piezas
2x
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
15
17
18
19
16
20
21
22
23
24

P.7
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
A
B
C
D
E
F
G
H
J
pcs
pcs
pcs
30 pcs
Wooden dowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
18
26
Ø6x50mm 12Screw
pcs
Ø30mm 26Sticker
HardwareList Listedu matériel
Listedespièces
pcs2Doorstopper
pcsØ4x14mm 4Screw
pcs
Europe hinge 4
pcsØ4x14mm 24Screw
Chevilleenbois
Serrure àcame
Boulon àcame
Vis
Autocollant
Butée deporte
CharnièreEurope
Clavijademadera
Cerradurade leva
Pernode leva
Tornillo
Pegatina
Tapónde la puerta
Bisagra de Europa
Holzdübel
Zylindermutter
Nockenschraube
Schraube
Aufkleber
Türstopper
Europa-Scharnier
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube

P.8
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
L
M
N
P
pcs
pcs
pcs
2Handle
Plasticwedge 20
ScrewØ3x17mm 20
Q
R
pcs24Bolt
Ø6x12mm
S
8pcsShelfsupportpin
pcsPlasticwedge 12
K
pcsØ4x22mm HandleBolt 2
HardwareList Listedu matériel
Listedespièces
Poignée
Caleenplastique
Boulon
Goupille de supportd'étagère
Caleenplastique
Boulon depoignée
Mango
Cuñadeplástico
Perno
Perno de soportedelestante
Cuñadeplástico
Perno de la manija
Griff
Kunststoffkeil
Bolzen
Regalstützstift
Kunststoffkeil
Griffbolzen
Vis
Tornillo
Schraube
pcs2Handle
Poignée
Mango
Griff
T
pcsØ4x19mm HandleBolt 4
Boulon depoignée
Perno de la manija
Griffbolzen

P.9
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
pc1M4 Hexkey
Glue tube pcs2
Cléhexagonale
Tubedecolle
Llavehexagonal
Tubo de pegamento
Inbusschlüssel
KleberinTube
HardwareList Listedu matériel
Listedespièces
pcs
CamlockØ15x9mm 8
Serrure àcame
Cerradurade leva
Zylindermutter
U
V
W
X
pcsScrew 8
Vis
Tornillo
Schraube
Ø4x32mm
Y
Z
pcsScrew 24
Vis
Tornillo
Schraube
Ø4x12mm
Drawerslider
*Note:Thispiece comes preassembled for
shippingpurposesand must bedisassembled
tocompletethe deskassembly.
sets212''
Curseurdutiroir
Deslizadordelcajón
Schubladenschieber
*Remarque: Cettepièce est livrée
préassemblée àdes finsd'expédition etdoit être
démontéepourterminerl'assemblagedubureau.
*Nota:Estapieza viene premontadaparasu
envíoydebe serdesmontada paracompletar
el montajedel escritorio.
*Hinweis:DiesesTeilwirdzu denVersandzwecken
vormontiert geliefert undmuss zerlegt werden, um
dieMontagedes Tischesabzuschließen.

P.10
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
2pcsScrew
Ø4x12mm
2pcsScrew
Ø4x25mm
2pcsPlasticstrap
2pcsNut
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
AA
BB
CC
DD
Sangleen plastique
Écrou
Correaplástica
Tuerca
Kunststoffband
Mutter
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube

P.11
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 1
1
2
11
A
A
A
A
B
B
B
B
B
B
B
B
G
F
G
F
(EN)
UsingCambolt(B)securepart(1)withPhillipsheadscrewdriver ,theninsert wooden dowel
(A) intoparts(2,11),thenusescrew(G)attachdoorstopper(F)withPhillipsheadscrewdriver
asperdiagram.
(FR)
Enutilisantleboulon àcame(B),fixezlapièce(1) avecuntourneviscruciforme.Puis insérez
leschevillesenbois(A) danslespièces(2,11).Utilisezla vis(G)pour fixer la butéede porte
(F)avecuntourneviscruciformeconformément au schéma.
(ESP)
Useelpernodeleva(B)parafijar la parte(1)conundestornilladordecabezaPhilips,luego
Insertela clavija demadera (A)enlaspartes(2,11).Luegouseeltornillo(G)parafijarel
tapóndelapuerta(F)conundestornilladordecabezaPhilips segúneldiagrama.
(DE)
BefestigenSie die Nockenschraube(B) andas Teil (1)durchden
Kreuzschlitzschraubendreher vonPhilips.SteckenSiedanndie Holzdübel(A)indieTeile
(2,11).BefestigenSiedenTürstopper(F)mitderSchraube (G) durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.12
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 2
B
BB
B
A
A
A
A
A
A
A
A
4
5
(EN)
InsertWoodendowel (A) intoparts(4,5),thensecureCambolt(B)intoparts(4,5)withPhillips
headscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslapièce(4,5) puisfixezleboulon àcame(B)dans la
pièce(4,5) avecuntourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(4,5),luegofijeelpernodeleva(B)en las partes
(4,5) conundestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(4,5) ein,befestigenSiedann dieNockenschraube
(B) in dasTeil(4,5) mitdemKreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.13
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
8
9
B
B
A
A
A
A
(EN)
Insertwoodendowel (A) intoparts(8,9),thensecureCambolt(B) intoparts(8,9)withPhillips
headscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslespièces (8,9) puisfixezleboulon àcame(B)dans les
pièces(8,9)avecuntourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(8,9),luegofijeelpernodeleva(B)en las partes
(8,9) conundestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (8,9)ein,dannbefestigen SiedieNockenschraube
(B) in die Teile (8,9)mitdemKreuzschlitzschraubendrehervonPhilipsgemäß derAbbildung.

P.14
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
6
7
A
A
A
A
A
A
A
A
(EN)
Insertwoodendowel (A) intoparts(6,7)asperdiagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(6,7) selon leschéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(6,7)segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (6,7)gemäß derAbbildung ein.

Sliderarm
Sliderbracket
Sliderarm
Sliderbracket
P.15
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
Z
Z
(EN)
Pickupthesliderarm(Z)andseparatethesliderunnerforthefollowing Steps. Extend the
sliderunnerallthewayforward,presstheplasticreleaselever oftheslider arm up and pull the
sliderunnercompleteout.
(FR)
Ramassezlebrascoulissant(Z)etséparezlecoulisseaupour les étapes suivantes. Déployez
le coulisseaucomplètementversl'avant,appuyezsurlelevierdedéverrouillage en plastique
dubrascoulissantversle hautettirezlecoulisseauversl'extérieur.
(ESP)
Recoja el brazodeslizante(Z)ysepare el corredordeslizantepara los siguientes pasos.
Extiendael corredordeslizantehastael final,presionela palancaplásticade liberacióndel
brazodeslizantehaciaarribaytiredel corredordeslizantecompletamentehaciafuera.
(DE)
Nehmen Siedie Schubladenschiene(Z)undtrennen SiedenSchlittenläuferfürdie folgenden
Schritte.ZiehenSie den Schlittenläufer ganznachvorne,danndrückenSie den
Plastik-EntriegelungshebelderSchubladenschiene nachobenundziehen Sieden
Schlittenläufer vollständigheraus.

P.16
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
Z
Z
Z
Z
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
8
9
Y
(EN)
UsingScrew(Y)attachDrawerSlider (Z)toparts(8,9)withPhillipsheadscrewdriveras per
diagram.
(FR)
Utilisezlavis(Y) pourfixerlecurseur dutiroir(Z)auxpièces(8,9)avecuntournevis
cruciformeconformémentau schéma.
(ESP)
Utiliceeltornillo(Y) para fijarel deslizadordelcajón(Z)alaspartes(8,9)conundestornillador
decabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie denSchubladenschieber (Z)andie Teile(8,9)durchden
Kreuzschlitzschraubendreher vonPhilipsmitder Schraube(Y)gemäß derAbbildung.

P.17
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
2x
20
21
Z
Z
Y
Y
Y
Y
Y
Y
(EN)
UsingScrew(Y) attachDrawer stopper (Z)intopars(20,21) withPhillipsheadscrewdriveras
per diagram.
(FR)
Utilisezlavis(Y) pourfixerlabutéedutiroir(Z)auxpièces(20,21)avecuntournevis
cruciformeconformémentau schéma.
(ESP)
Utiliceeltornillo(Y) para fijarel tapóndel cajón(Z)alaspartes(20,21)conundestornillador
decabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie denSchubladenstopper (Z)andie Teile(20,21)durchden
Kreuzschlitzschraubendreher vonPhilipsmitder Schraube(Y)gemäß derAbbildung.

P.18
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.

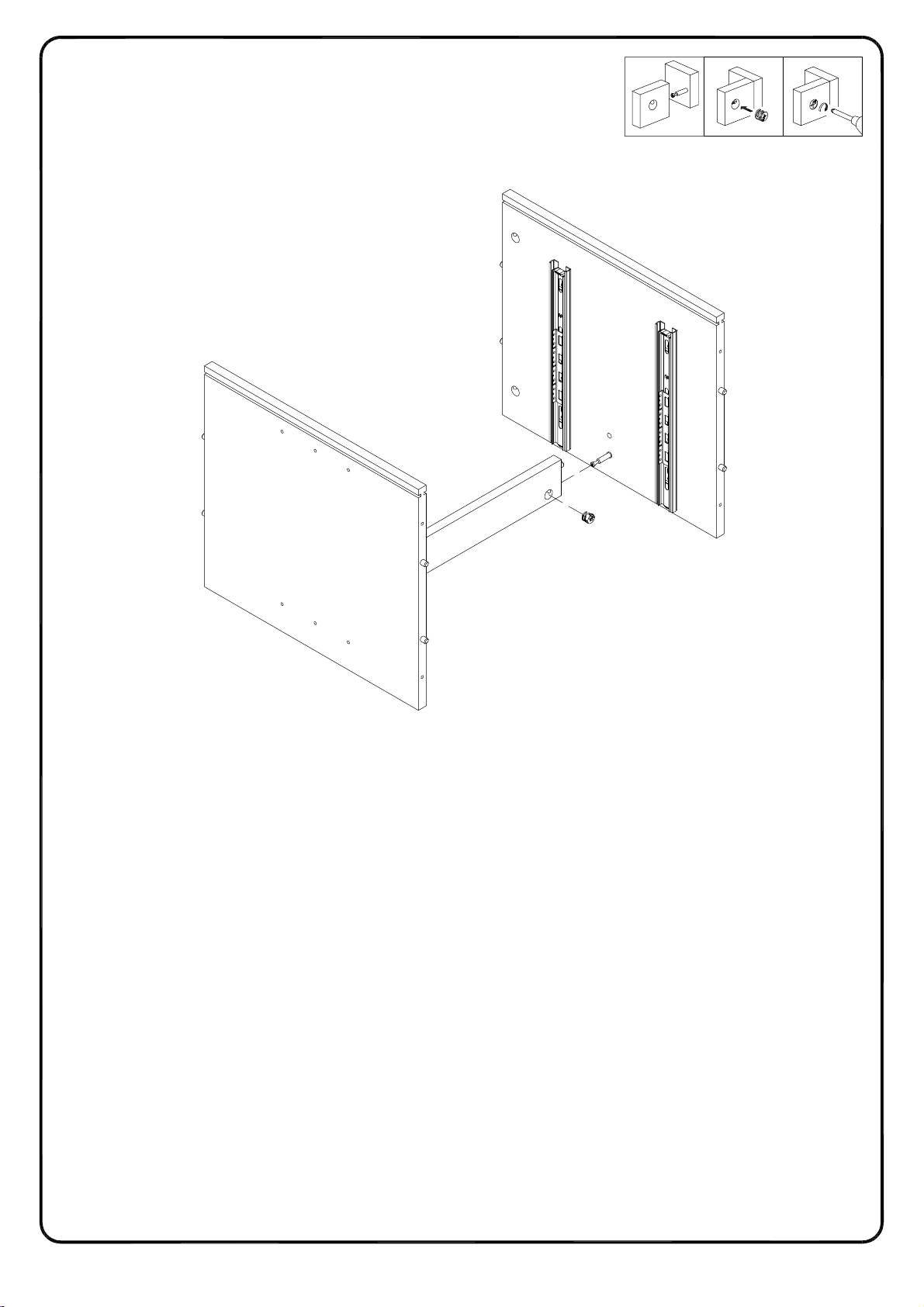

Step 8 21 3
9
11
C
(EN)
UsingCamlock(C)secure part(9) topart(11) withPhillipsheadscrewdriverasper diagram.
(FR)
Enutilisantleverrou àcame(C),fixezlapièce(9) àlespièces(11) avec un tournevis
cruciformeconformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(9) ala parte(11) conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(9) andie Teile (11) mitder Zylindermutter(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.19
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9 21 3
8
11 C
(EN)
UsingCamlock(C)securepart(8) intopart(11)withPhillipsheadscrewdriveras per
diagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlapièce(8) danslapièce(11)avecun tournevis
cruciformeconformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(8) enlaparte(11)conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(8) in dasTeil(11)mitderZylindermutter (C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.20
Copyright
2021
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
7
6
2
E
W
E
E
E
E
W
Finished edge
Finished edge
(EN)
UsingScrew(E) attachpart(2)intoparts(6,7) withHexkey(W)asperdiagram.
(FR)
UtilisezlaVis(E) pourfixerlapièce(2) danslespièces(6,7) aveclacléhexagonale(W)
conformémentau schéma.
(ESP)
Useeltornillo(E) para fijarlaparte(2) alaspartes(6,7)conlallavehexagonal (W)segúnel
diagrama.
(DE)
BefestigenSie dasTeil(2) in die Teile (6,7)mitderSchraube (E)durchden
Sechskantschlüssel(W)gemäß derAbbildung.
