Walker Edison BS64BELHUT User manual

P.1
Copyright
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 23/08/2021 (R)
ÍtemN.°: Artikel# :
BS64BELHUT BS64BELHUT
BS64BELHUT BS64BELHUT
TM

P.2
Copyright
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment

P.3
Copyright
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame

P.4
Copyright
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva

P.5
Copyright
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung

3x
1
23
7
5
4
64
9
8
10
10
12
11
13
14
16
15
17
18
17
18
18 18
19
20
21
23
22
24
28
26 25
27
29
31
30
33
32

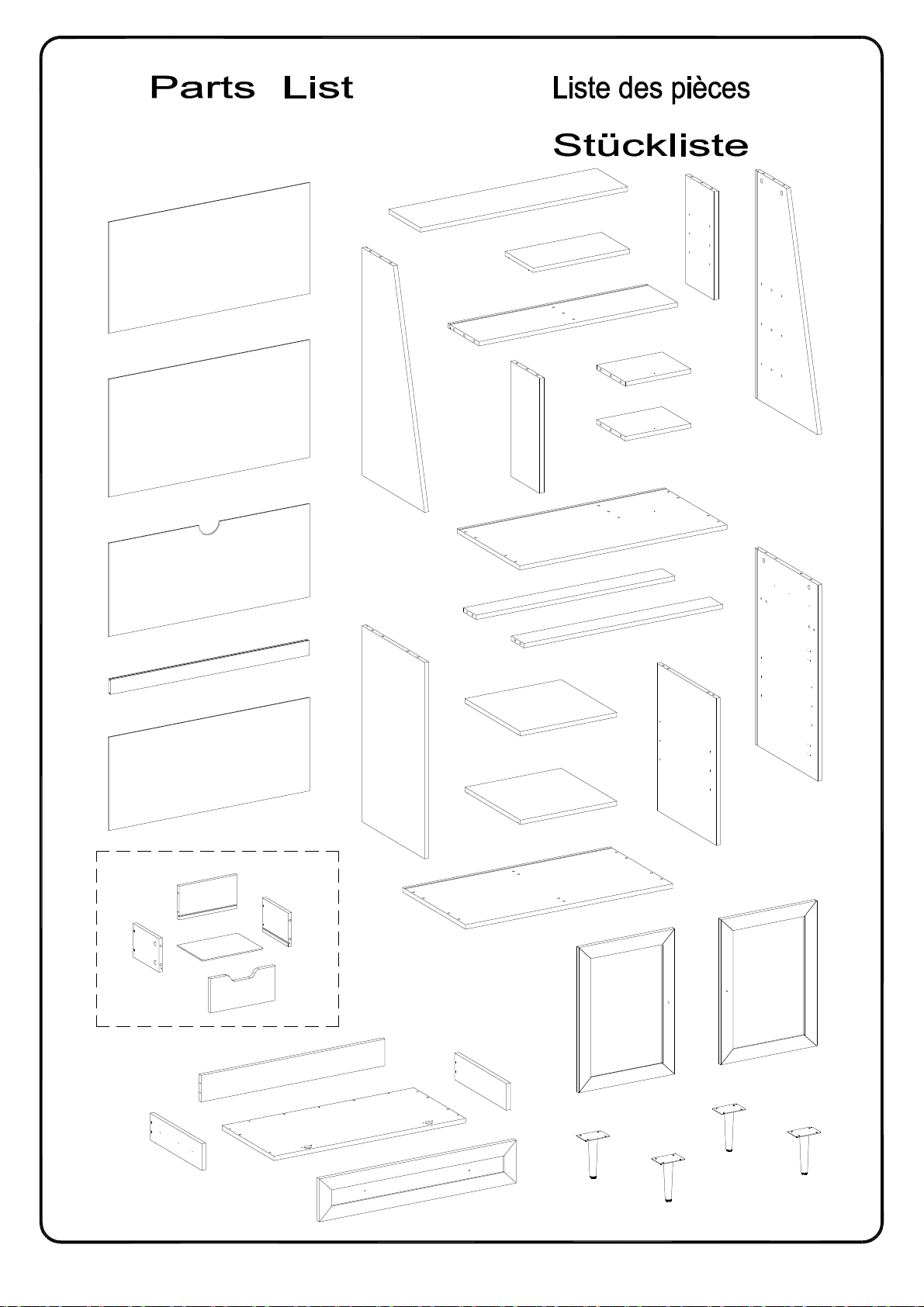

Listade piezas
P.6
Copyright
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.

A
HardwareList Listedu matériel
Listedespièces
P.7
Copyright
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
B
C
D
E
F
G
H
J
pcs
pcs
pcs
38 pcs
Woodendowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
30
42
Ø6x50mm 14
Bolt
pcs
pcs
pc
4
Handle
1
Ø30mm 42
Sticker
M4 Hexkey
pcs
16
Bolt
Ø6x12mm
pcs
Camlock
Ø15x9mm 12
Cheville enbois
Clavijademadera
Holzdübel
Boulon àcame
Pernode leva
Nockenschraube
Serrure àcame
Cerraduradeleva
Zylindermutter
Autocollant
Pegatina
Aufkleber
Boulon
Perno
Bolzen
Boulon
Perno
Bolzen
Cléhexagonale
Llavehexagonal
Inbusschlüssel
Serrure àcame
Cerraduradeleva
Zylindermutter
Poignée
Mango
Griff

HardwareList Listedu mat riel
Listedespièces
P.8
Copyright
©
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
L
M
N
P
pcs
pcs
Plasticwedge 16
Screw
Ø3x17mm 16
Q
R
T
S
pcs
Plasticwedge 3
pcs
Doorstopper 2
pcs
Screw
Ø3x12mm 15
pcs
Westhinge 4
pcs
Screw
Ø4x14mm 36
KGluetube
pcs
Screw
Ø4x32mm 19
pcs
2
Tubedecolle
Tubo depegamento
KleberinTube
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Caleenplastique
Cuñadeplástico
Kunststoffkeil
CharnièreEurope
BisagradeEuropa
Europa-Scharnier
Caleenplastique
But ede porte
Cuñadeplástico
Tapóndela puerta
Kunststoffkeil
Türstopper
Ø26mm

HardwareList Listedu mat riel
Listedespièces
P.9
Copyright
©
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
V 12 pcs
Shelf supportpin
Upcs
Screw
Ø4x44mm 4
Z
AA
BB
CC
DD
2pcs
Europehinge
2pcs
Screw
Ø4x12mm
2pcs
Screw
Ø4x25mm
2pcs
Plasticstrap
2pcs
Nut
EE pcs
Ø4x22mm HandleBolt 4
W2pcs
Rubberpad
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
Sangleen plastique
Correaplástica
Kunststoffband
Écrou
Tuerca
Mutter
CharnièreEurope
BisagradeEuropa
Europa-Scharnier
Goupille desupportd' tagère
Pernodesoportedelestante
Regalstützstift
Boulonde poign e
Pernodelamanija
Griffbolzen
Coussinencaoutchouc
Almohadilla degoma
DasGummipolster
Ø35mm
Ø8x5x16mm

FF Drawerslider set1
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
P.10
Copyright
©
2019
by Walker Edison Furniture Co., LLC. All rightsreserved.
Curseurdutiroir
Deslizadordelcajón
Schubladenschieber
*Remarque: Cettepièce est livrée
préassemblée àdes finsd'expédition etdoit être
démontéepourterminerl'assemblagedubureau.
*Nota:Estapieza viene premontadaparasu
envíoydebe serdesmontada paracompletar
el montajedel escritorio.
*Hinweis:DiesesTeilwirdzu denVersandzwecken
vormontiert geliefert undmuss zerlegt werden, um
dieMontagedes Tischesabzuschließen.
*Note:Thispiece comes preassembled for
shippingpurposesand must bedisassembled
tocompletethe deskassembly.
12"

P.11
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 1
A
A
A
A
P
P
P
Q
Q
Q
4
4
8
(EN)
Insertwoodendowel (A) intopart(4),thenusingscrew(Q)attachplasticwedge (P)intoparts
(4,8) WithPhilipsheadscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslapièce(4),puisutilisezlavis(Q)pourfixerle caleen
plastique(P) àlespièces(4,8)avecle tourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enla parte(4),luegouseeltornillo(Q)para fijarlacuñade
plástico(P)alaspartes(4,8) conundestornillador decabezaPhilips segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(4) ein,befestigenSiedannden Kunststoffkeil (P)
andie Teile (4,8)mitderSchraube(Q)durchdenKreuzschlitzschraubendrehervon Philips
gemäß derAbbildung.

Step 2
P.12
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
BB
B
B
B
BB
B
B
B
1
8
(EN)
Secure cambolt(B) intoparts(1,8)withPhilipsheadscrewdriverasperdiagram.
(FR)
Fixezle boulon àcame(B)danslespièces(1,8)avecuntourneviscruciformeconformément
auschéma.
(ESP)
Asegureelpernodeleva(B)enlaspartes(1,8)conundestornilladorde cabezaPhilips como
semuestra eneldiagrama.
(DE)
BefestigenSie die Nockenschraube(B) in die Teile(1,8)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 3
P.13
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
A
A
AA
A
A
A
A
B
B
B
B
B
B
B
B
B
B
5
11
14
(EN)
Insertwoodendowel (A) intoparts(5,11,14),thensecure cambolt(B) intoparts (5,11,14)with
Philipsheadscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(5,11,14),puisfixezle boulon àcame(B)dans
lespièces(5,11,14)avecle tourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(5,11,14),luegofije el pernode leva(B)en las
partes(5,11,14)conundestornilladordecabezaPhilipscomosemuestraen eldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (5,11,14)ein,dann befestigen Siedie
Nockenschraube(B)indieTeile(5,11,14) durchdenKreuzschlitzschraubendrehervon Philips
gemäß derAbbildung.

P.14
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
A
A A
A
A
A
A
A
B
B
B
B
3
6
12
(EN)
Insertwoodendowel (A) intoparts(3,6,12),thensecurecambolt(B)intopart(6)withPhilips
headscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(3,6,12),puisfixezleboulon àcame(B)dans la
pièce(6) avecletourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(3,6,12) ,luegofije el pernode leva(B)en la
parte(6) conundestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (3,6,12) ein,dann befestigen Siedie
Nockenschraube(B)indasTeil(6)mitdemKreuzschlitzschraubendrehervon Philips gemäß
derAbbildung.

P.15
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
AAA
A
AAA
A
A
A
A
A
B
B
B
B
B
B
S
S
N
N
79
13
16
(EN)
Insertwoodendowel (A) intoparts(7,9,13,16),thensecure cambolt(B) intoparts (7,9,13,16)
,usingscrew(S)attachdoorstopper(N)intopart(7)withPhilipsheadscrewdriveras per
diagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(7,9,13,16),puisfixezleboulon àcame(B)dans
la pièce(7,9,13,16),etutilisezlavis(S) pourfixerbutéedeporte(N) àla pièce(7)avec un
tourneviscruciformeselonle schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(7,9,13,16),luegoasegureelperno de leva(B)
enlaspartes(7,9,13,16),yuseel tornillo (S)parafijar eltapóndela puerta(N)alaparte(7)
conundestornillador decabezaPhilipscomosemuestraen eldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (7,9,13,16)ein, dann befestigen Siedie
Nockenschraube(B)in die Teile (7,9,13,16),undbefestigenSie den Türstopper(N)an das
Teil(7)mitderSchraube(S) durchdenKreuzschlitzschraubendrehervon Philips gemäß
Abbildung.

Sliderarm
Sliderbracket
Sliderarm
Sliderbracket
P.16
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
FF
FF
(EN)
PickuptheBallBearingSlides(FF)andseparatetheslideRunnerforthe following Steps.
ExtendtheSlideRunner allthewayforward,presstheplasticreleaseleverof the ball bearing
SlidesupandpulltheSlideRunnerCompleteout .
(FR)
Ramassezlesglissières àroulement àbilles(FF)etséparezlecoulisseaupourles étapes
suivantes.Déployezle coulisseaucomplètementversl'avant,appuyez surlelevierde
déverrouillageenplastiqueduglissières àroulement àbillesverslehautettirez lecoulisseau
vers l'extérieur.
(ESP)
Recoja lostoboganesdecojinetesdebolas(FF)ysepare el corredorde toboganes paralos
siguientespasos.Extiendalacorrederahastaelfinal,presionelapalancade plásticode la
correderadecojinetesdebolashaciaarribaytiredelacorrederadedeslizamientocompleta.
(DE)
NehmenSie die Kugellagerschlitten(FF)undtrennenSiedenSchlittenläuferfürdiefolgenden
Schritte.ZiehenSie den Schlittenläufer ganznachvorne,danndrückenundschiebenSieden
Plastik-EntriegelungshebeldesKugellagerschlittensnachobenundziehen Sieden
Schlittenläufer vollständigheraus.

P.17
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
FF FF
Q
13 16
QQQ
Q
Q
Q
(EN)
Usingscrew(Q)attachdrawer slider(FF)toparts(13,16)withPhilipsheadscrewdriver as per
Diagram.
(FR)
Utilisezlavis(Q)pourfixerlecurseur dutiroir(FF)auxpièces(13,16) avecuntournevis
cruciformeconformémentau schéma.
(ESP)
Utiliceeltornillo(Q)para fijarel deslizadordelcajón(FF)alaspartes(13,16)con un
destornilladordecabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie denSchubladenschieber (FF)andas Teil (13,16)durchden
Kreuzschlitzschraubendreher vonPhilipsmitder Schraube(Q)gemäß derAbbildung.

P.18
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 8
FF
Q
33
30
Q
Q
FF
Q
Q
Q
(EN)
Usingscrew(Q)attachdrawer slider(FF)toparts(30,33)withPhilipsheadscrewdriver as per
Diagram.
(FR)
Utilisezlavis(Q)pourfixerlecurseur dutiroir(FF)auxpièces(30,33) avecuntournevis
cruciformeconformémentau schéma.
(ESP)
Utiliceeltornillo(Q)para fijarel deslizadordelcajón(FF)alaspartes(30,33)con un
destornilladordecabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie denSchubladenschieber (FF)andas Teil (30,33)durchden
Kreuzschlitzschraubendreher vonPhilipsmitder Schraube(Q)gemäß derAbbildung.

P.19
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9 21 3
C
C
5
6
Finished edge
(EN)
Usingcamlock(C)secure part(6) intopart(5) withPhilipsheadscrewdriver asperdiagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlapièce(6) danslapièce(5) avecun tournevis
cruciformeconformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(6) enlaparte(5) conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(6) in dasTeil(5) mitder Zylindermutter(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

P.20
Copyright
2019
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10 21 3
C
C
C
4
4
6
Finished edge
Finished edge
(EN)
Usingcamlock(C)secure part(4) intopart(6) withPhilipsheadscrewdriver asperdiagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlapièce(4) danslapièce(6) avecun tournevis
cruciformeconformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(4) enlaparte(6) conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(4) in dasTeil(6) mitder Zylindermutter(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.
