Walker Edison YASB8B User manual

P.1
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 07/08/2023 (L)
YASB8B
ÍtemN.°: Artikel# :
YASB8B
YASB8B
YASB8B
TM

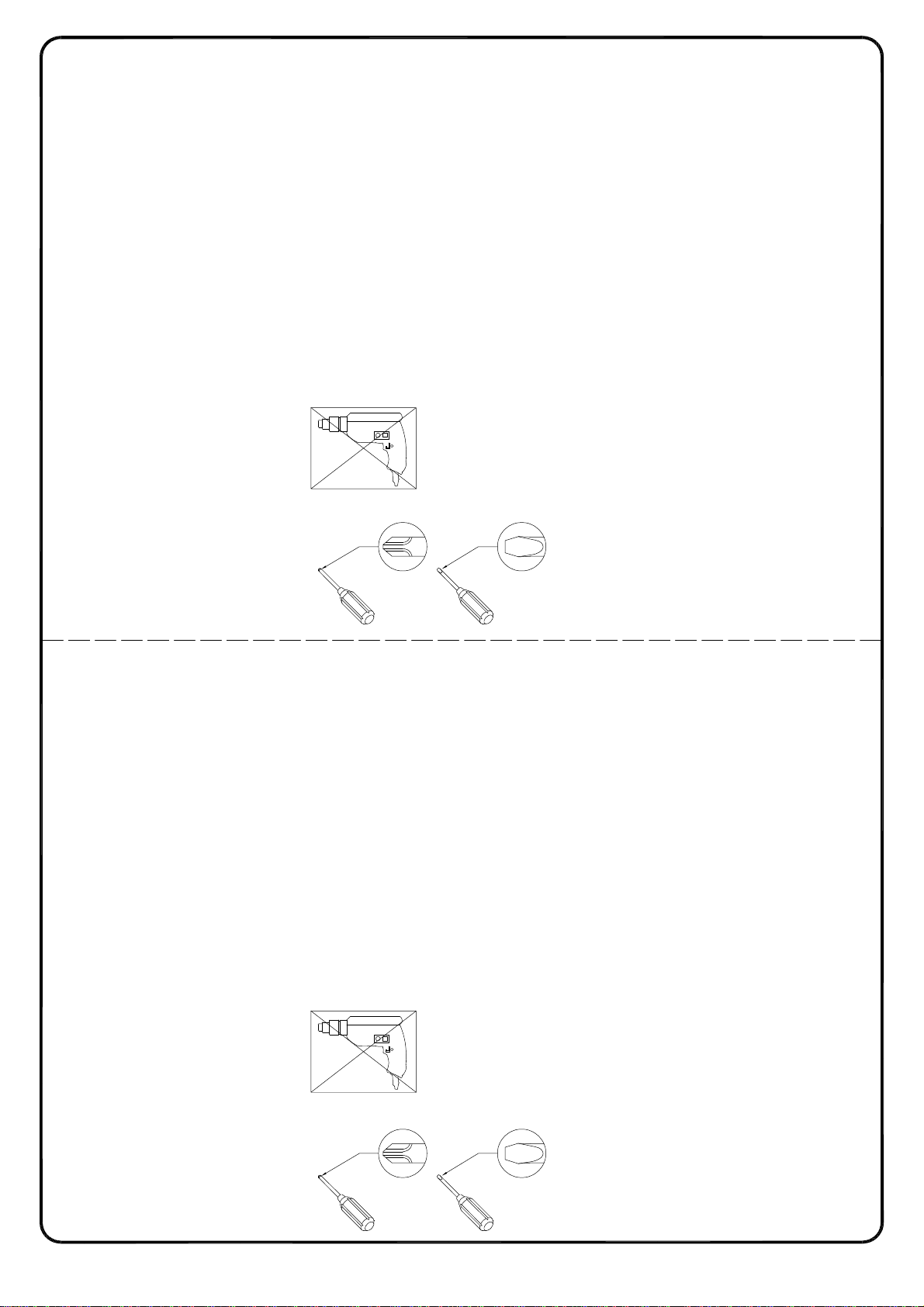

GeneralAssemblyGuidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II.Followeachstepcarefullytoensuretheproperassembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Themain typeofhardwareusedtoassemble thisproduct are: bolts and screws.
V.Powertoolsshouldnotbeusedtoassemblethis product.
P.2
VI. APhilipsheadandaflatheadscrewdriverrequired forassembly.
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VI. Untournevis àtêtePhilipsetuntournevis àtêteplatesontn cessairespourl'assemblage.
(FR)
(EN)

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VI. FürdieMontagewerdeneinKreuzschlitz- und einFlachkopfschraubendreherbenötigt.
(DE)
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VI. SerequierendestornilladoresdecabezaPhilipsydecabezaplanaparaelmontaje.
(ESP)
P.3
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

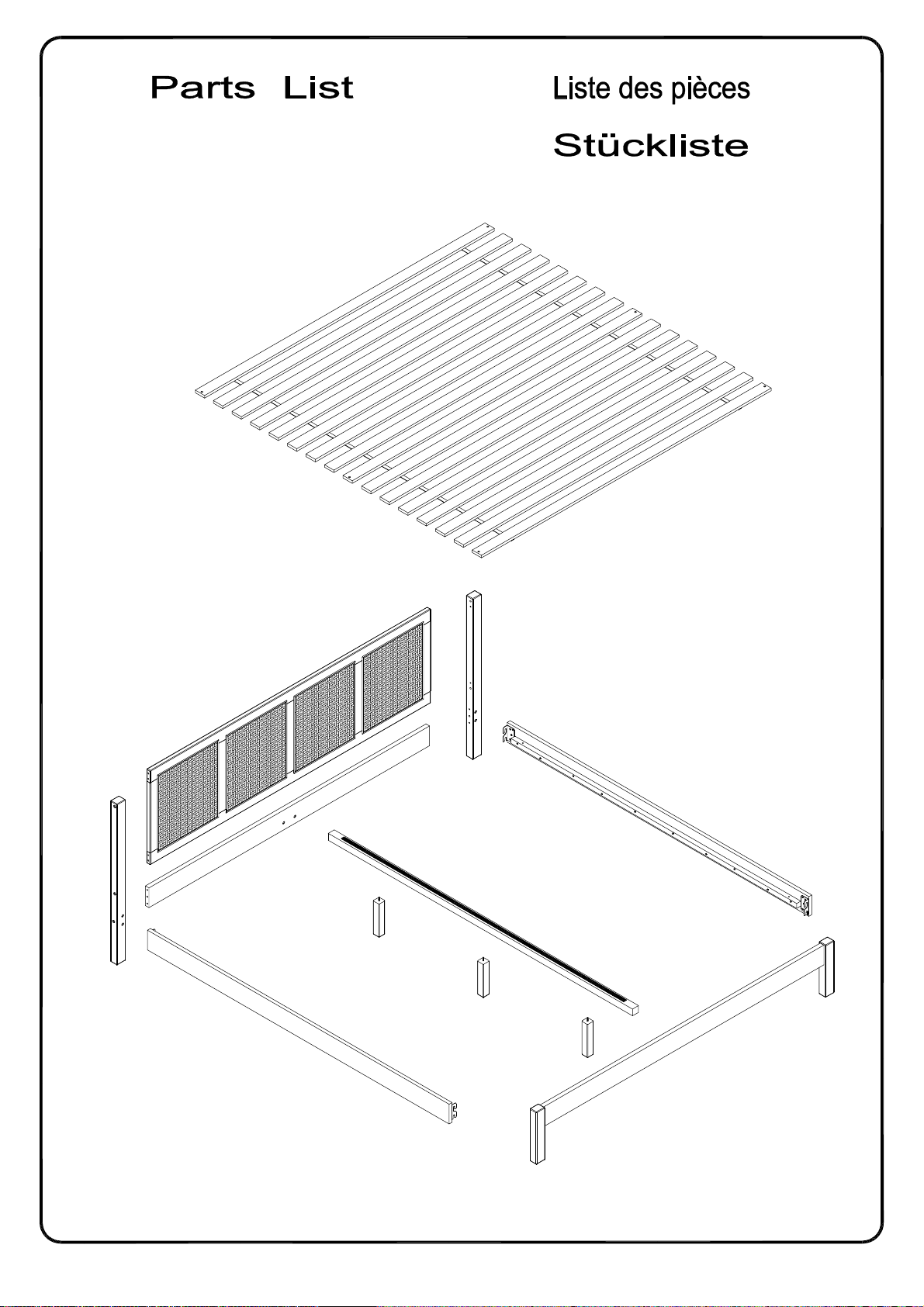

Listade piezas
1
2
3
4
5
5
7
8
6
6
6
9
P.4
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

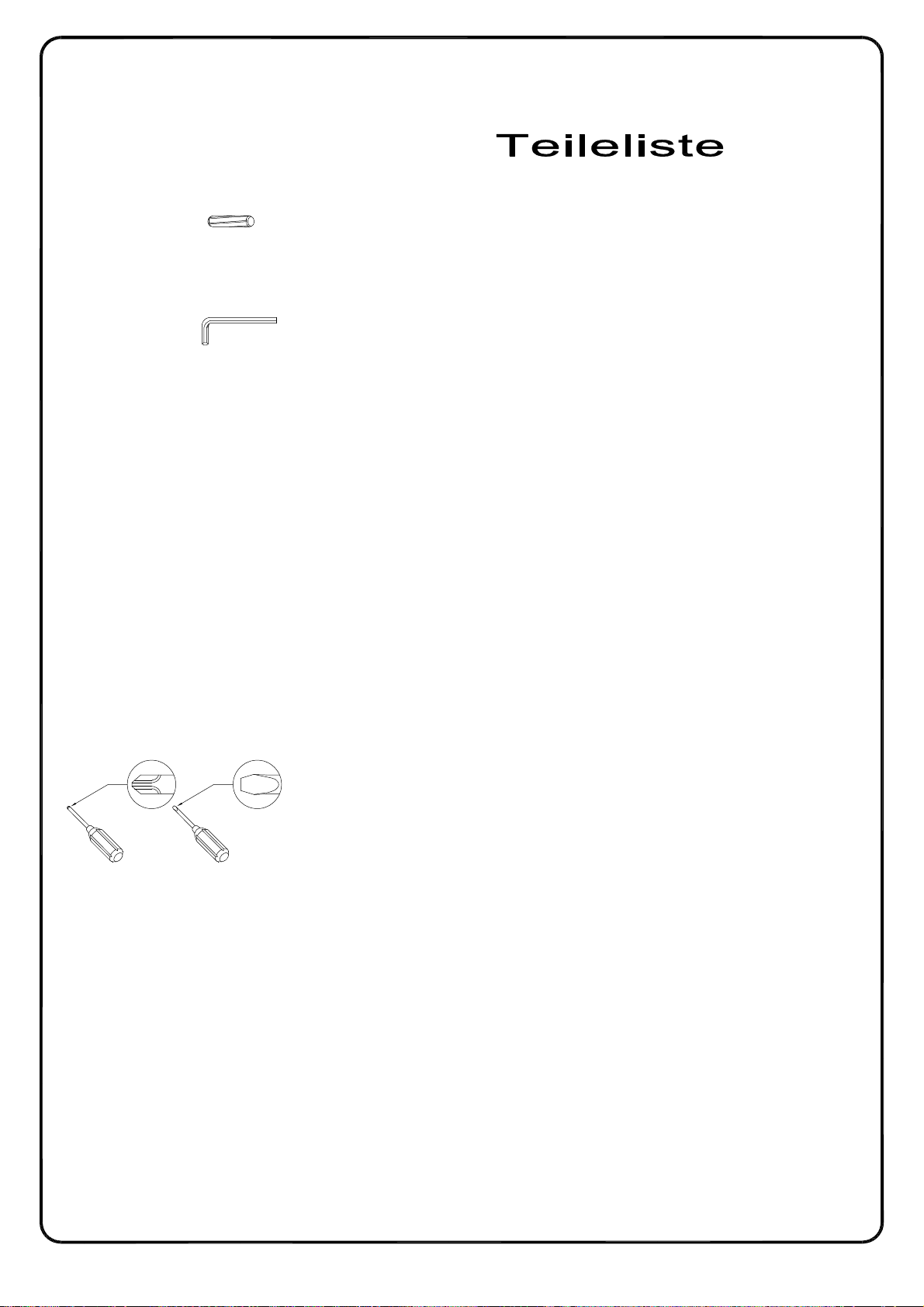

HardwareList Listedu matériel
Listedespièces
pcs
6
Bolzen
Perno
Boulon
BoltA Ø5/16"x100mm
pcs
8
Bolzen
Perno
Boulon
BoltB Ø5/16"x25mm
pcs
4
Bolzen
Perno
Boulon
BoltC Ø5/16"x20mm
pcs
12
Unterlegscheibe
Arandelas
Rondelle
WasherD Ø5/16"xØ16x1.2mm
pcs
8
Federringen
Arandela demuelle
Rondelles élastique
Spring washerE Ø5/16"xØ13x2mm
pcs
6
Ecu-mutter
TuercaEcu
EcrouEcu
NutF Ø5/16"x15mm
pcs
2
U--förmigeBronze
Latónenformade U
Laiton en formede U
UBrassG 105x40x32mm
pcs
4
Schraube
Tornillo
Vis
ScrewH Ø3x15mm
pcs
6
Schraube
Tornillo
Vis
ScrewJ Ø4x30mm
P.5
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipshead andflat head screwdriverrequired forassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
pcs
12
Holzdübel
Clavijademadera
Cheville enbois
WoodendowelK Ø8x30mm
pc
1
Inbusschlüssel
Llavehexagonal
Cléhexagonale
HexKeyL M4
P.6
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

P.7
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

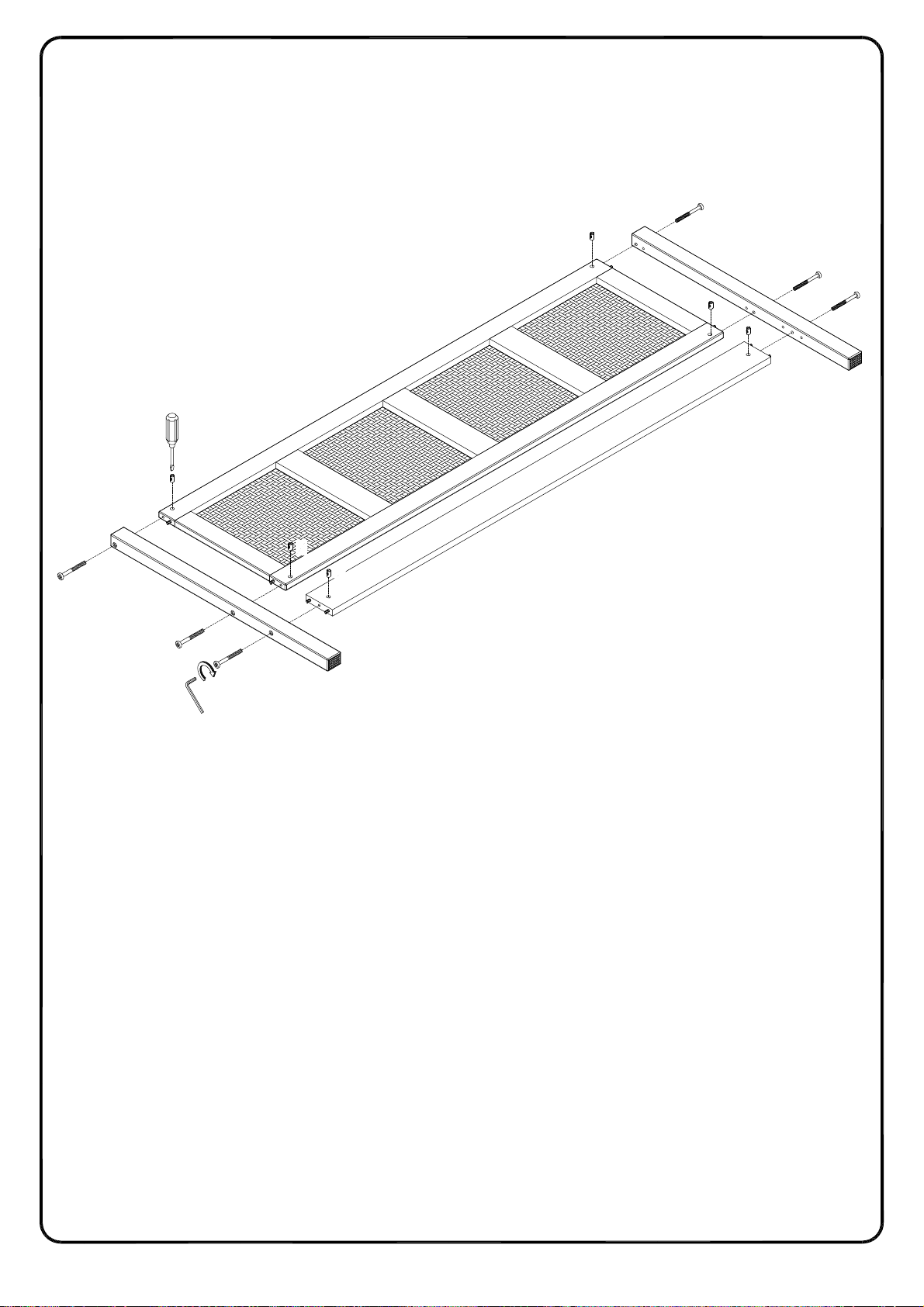

Step 1
1
2
K
K
K
K
K
K
K
K
(EN)
Insert wooden dowel (K) into part (1,2) as per diagram.
(FR)
Insérez la cheville en bois (K) dans la pièce (1,2) selon le schéma.
(ESP)
Inserte la clavija de madera (K) en la parte (1,2) según el diagrama.
(DE)
Stecken Sie den Holzdübel (K) in das Teil (1,2) gemäß der Abbildung ein.

P.8
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

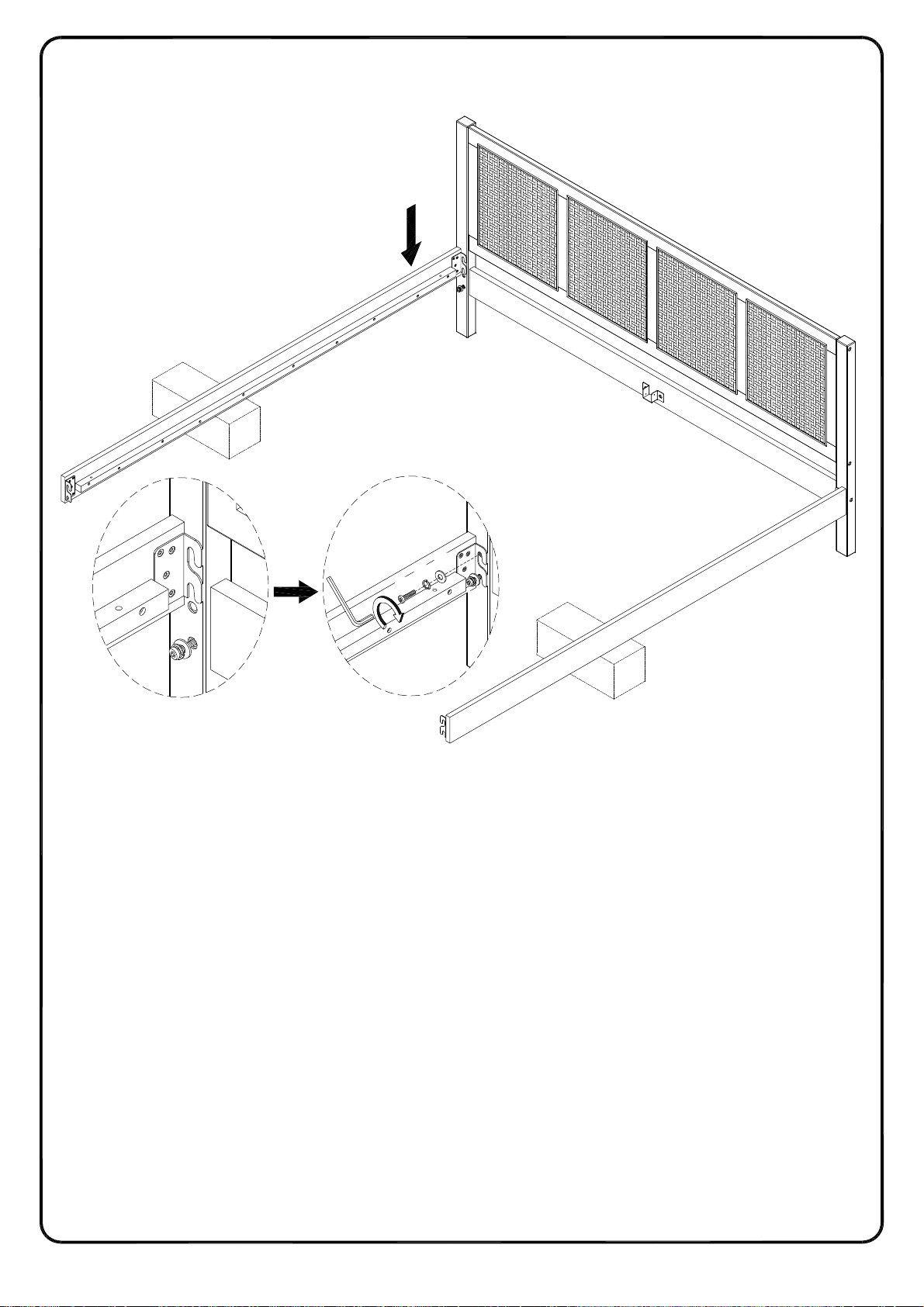

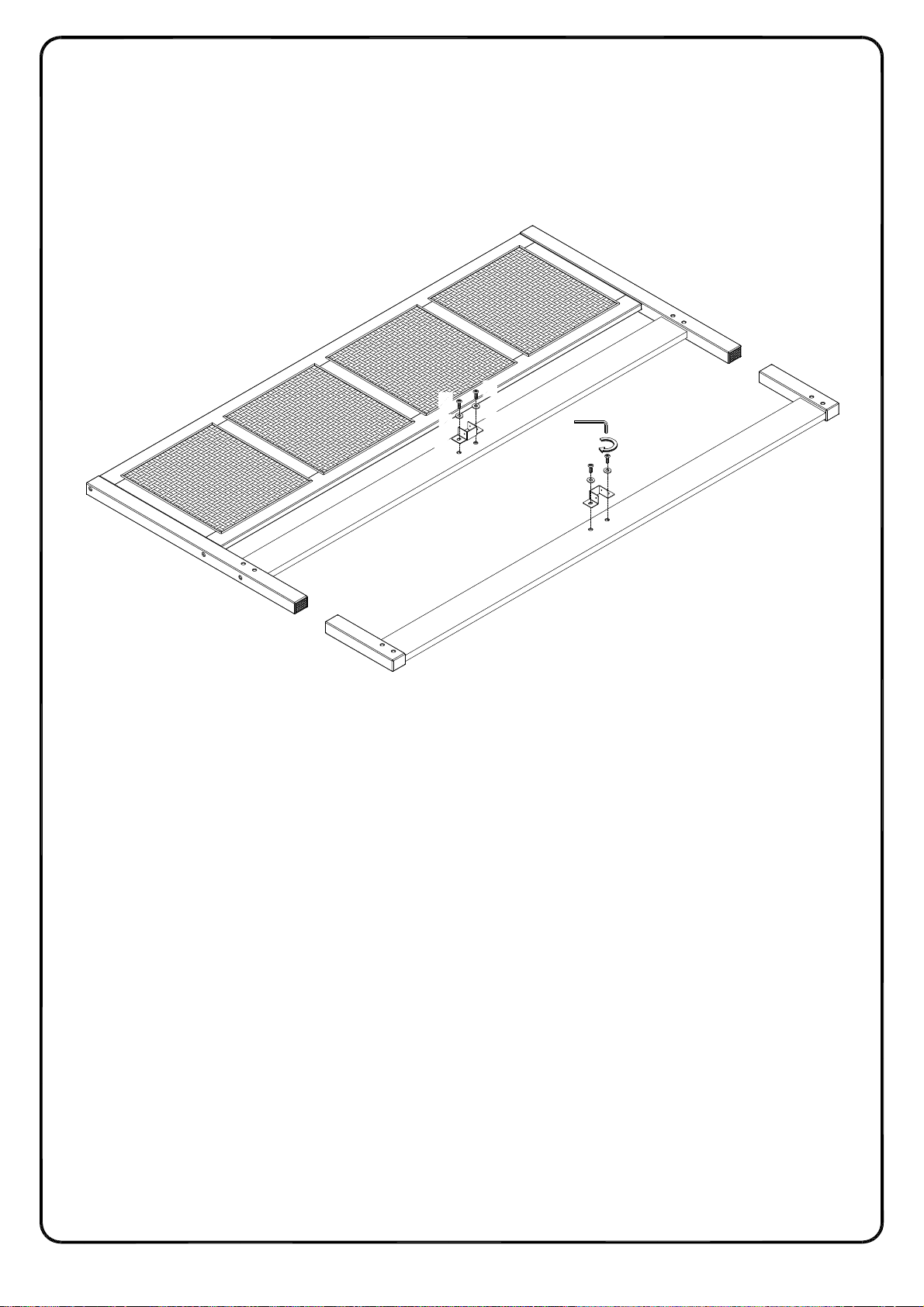

Step 2
2
1
A
F
F
F
FF
F
A
A
A
A
A
L
3
4

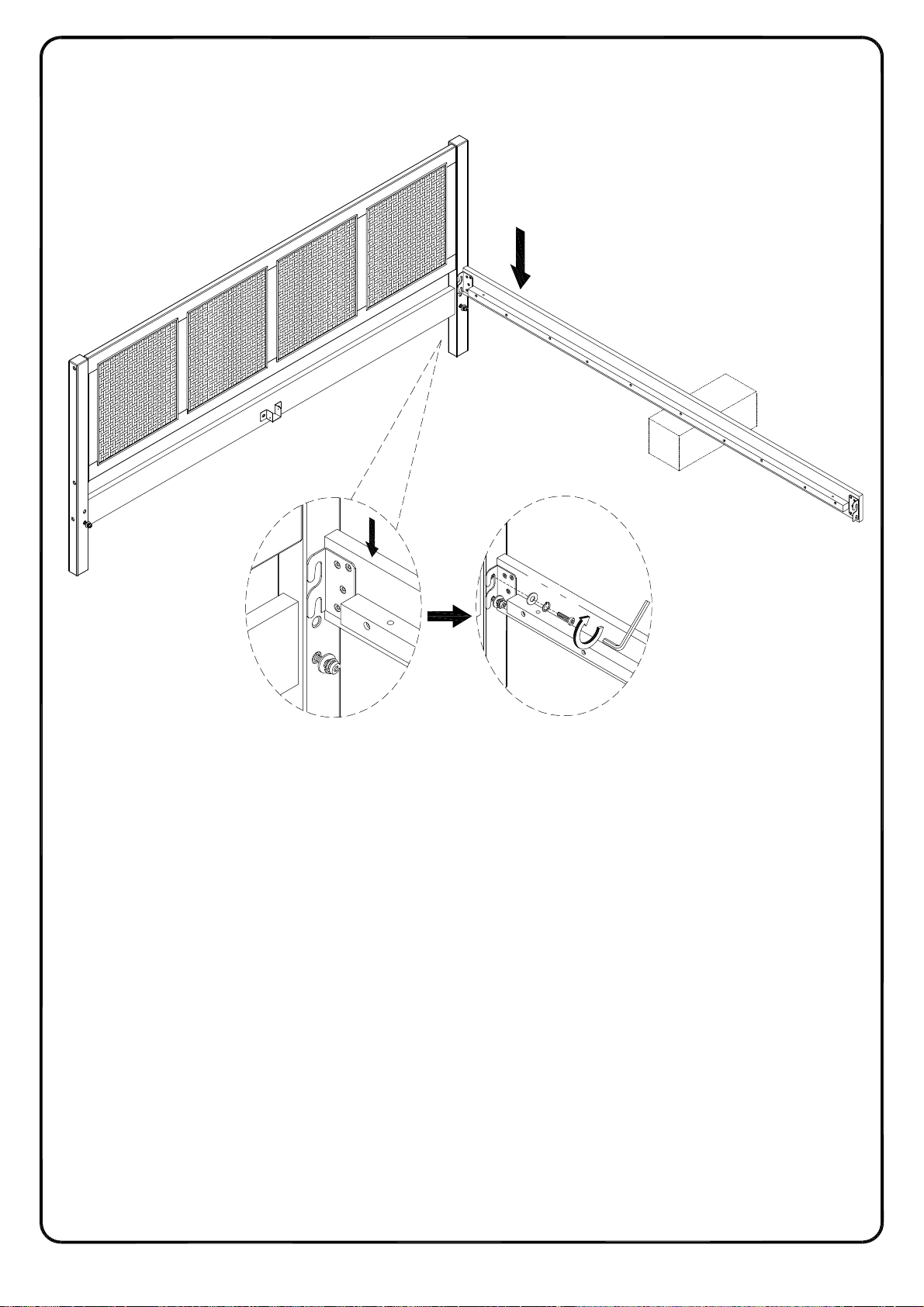

(EN)
Using Bolt (A) and Ecu nut (F) attach Part (3,4) to part (1,2) with Hex key (L) and slotted head
screwdriver as per diagram.
(FR)
Utilisez le boulon (A) et l'écrou Ecu (F) pour fixer la pièce (3,4) à la pièce (1,2) avec la clé
hexagonale (L) et un tournevis à tête plate conformément au schéma.
(ESP)
Use el perno (A) y la tuerca Ecu (F) para fijar la parte (3,4) a la parte (1,2) con la llave
hexagonal (L) y un destornillador de cabeza plana según el diagrama.
(DE)
Befestigen Sie das Teil (3,4) an das Teil (1,2) mit dem Bolzen (A) und der Ecu-mutter (F)
durch den Inbusschlüssel (L) und den Schlitzschraubendreher gemäß der Abbildung.

P.9
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
2
7
G
G
C
D
C
D
C
DC
D
L
(EN)
Using Bolt (C) and Flat Washer (D) attach U Brass (G) to Part (2,7) with Hex key (L) as per
diagram.
(FR)
Utilisez le boulon (C) et la rondelle plate (D) pour fixer le laiton en forme de U (G) à la pièce
(2,7) avec la clé hexagonale (L) conformément au schéma.
(ESP)
Use el perno (C) y la arandela plana (D) para unir el latón en forma de U (G) a la parte (2,7) con
la llave hexagonal (L) según el diagrama.
(DE)
Befestigen Sie die U-förmige Bronze (G) an das Teil (2,7) mit dem Bolzen (C) und der
Unterlegscheibe (D) durch den Inbusschlüssel (L) gemäß der Abbildung.

P.10
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
B
E
D
B
E
D
L
B
E
D
B
E
D
3
4
7
B
E
D
L
(EN)
Using Bolt (B) attach Spring Washer (E) and Flat Washer (D) into Part (3,4,7) with Hex key (L)
as per diagram.
(FR)
En utilisant le boulon (B), la rondelle élastique (E) et la rondelle plate (D) fixez la pièce (3,4,7)
avec la clé hexagonale (L) en conformément au schéma.
(ESP)
Use el perno (B) para unir la arandela de resorte (E) y la arandela plana (D) en la parte (3,4,7)
con la llave hexagonal (L) según el diagrama.
(DE)
Stecken Sie die Sicherungsscheibe (E) und die Unterlegscheibe (D) ein und befestigen Sie das
Teil (3,4,7) durch den Inbusschlüssel (L) mit dem Bolzen (B) gemäß der Abbildung.

P.11
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
5
4
DEBL
B
B
(EN)
Using Bolt (B), Spring Washer (E) and Flat Washer (D) attach Part (5) to part (4) with Hex key
(L) as per diagram. Please fully tighten both Bolt (B) at this step.
(FR)
En utilisant le boulon (B), la rondelle élastique (E) et la rondelle plate (D) fixez la pièce (5) à la
pièce (4) avec la clé hexagonale (L) en conformément au schéma. Veuillez serrez
complètement les deux boulons (B) à cette étape.
(ESP)
Use el perno (B), la arandela de resorte (E) y la arandela plana (D) para fijar la parte (5) a la
parte (4) con la llave hexagonal (L) según el diagrama. Apriete completamente ambos tornillos
(B) en este paso.
(DE)
Befestigen Sie das Teil (5) an das Teil (4) durch den Inbusschlüssel (L) mit Bolzen (B),
Sicherungsscheibe (E) und Unterlegscheibe (D) gemäß der Abbildung. Bitte ziehen Sie bei
diesem Schritt beide Bolzen (B) fest an.

P.12
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
D
E
BL
5
3
B
B
(EN)
Using Bolt (B), Spring Washer (E) and Flat Washer (D) attach Part (5) to part (3) with Hex key
(L) as per diagram. Please fully tighten both Bolt (B) at this step.
(FR)
En utilisant le boulon (B), la rondelle élastique (E) et la rondelle plate (D) fixez la pièce (5) à la
pièce (3) avec la clé hexagonale (L) en conformément au schéma. Veuillez serrez
complètement les deux boulons (B) à cette étape.
(ESP)
Use el perno (B), la arandela de resorte (E) y la arandela plana (D) para fijar la parte (5) a la
parte (3) con la llave hexagonal (L) según el diagrama. Apriete completamente ambos tornillos
(B) en este paso.
(DE)
Befestigen Sie das Teil (5) an das Teil (3) durch den Inbusschlüssel (L) mit Bolzen (B),
Sicherungsscheibe (E) und Unterlegscheibe (D) gemäß der Abbildung. Bitte ziehen Sie bei
diesem Schritt beide Bolzen (B) fest an.

P.13
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
7
5
5
B
(EN)
Insert part (5) as per diagram.
(FR)
Insérez la pièce (5) conformément au schéma.
(ESP)
Inserte la parte (5) según el diagrama.
(DE)
Stecken Sie das Teil (5) gemäß der Abbildung ein.

P.14
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 8
75
DEBL
B
(EN)
Using Bolt (B), Spring Washer (E) and Flat Washer (D) attach Part (5) to part (7) with Hex key
(L) as per diagram. Please fully tighten both Bolt (B) at this step.
(FR)
En utilisant le boulon (B), la rondelle élastique (E) et la rondelle plate (D) fixez la pièce (5) à la
pièce (7) avec la clé hexagonale (L) en conformément au schéma. Veuillez serrez
complètement les deux boulons (B) à cette étape.
(ESP)
Use el perno (B), la arandela de resorte (E) y la arandela plana (D) para fijar la parte (5) a la
parte (7) con la llave hexagonal (L) según el diagrama. Apriete completamente ambos tornillos
(B) en este paso.
(DE)
Befestigen Sie das Teil (5) an das Teil (7) durch den Inbusschlüssel (L) mit Bolzen (B),
Sicherungsscheibe (E) und Unterlegscheibe (D) gemäß der Abbildung. Bitte ziehen Sie bei
diesem Schritt beide Bolzen (B) fest an.

P.15
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
5
D
E
B
L
7
B
(EN)
Using Bolt (B), Spring Washer (E) and Flat Washer (D) attach Part (5) to part (7) with Hex key
(L) as per diagram. Please fully tighten both Bolt (B) at this step.
(FR)
En utilisant le boulon (B), la rondelle élastique (E) et la rondelle plate (D) fixez la pièce (5) à la
pièce (7) avec la clé hexagonale (L) en conformément au schéma. Veuillez serrez complètement
les deux boulons (B) à cette étape.
(ESP)
Use el perno (B), la arandela de resorte (E) y la arandela plana (D) para fijar la parte (5) a la
parte (7) con la llave hexagonal (L) según el diagrama. Apriete completamente ambos tornillos
(B) en este paso.
(DE)
Befestigen Sie das Teil (5) an das Teil (7) durch den Inbusschlüssel (L) mit Bolzen (B),
Sicherungsscheibe (E) und Unterlegscheibe (D) gemäß der Abbildung. Bitte ziehen Sie bei
diesem Schritt beide Bolzen (B) fest an.

P.16
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
x3
6 6
(EN)
Pull off the bolt cap as per diagram.
(FR)
Retirez le capuchon de boulon conformément au schéma.
(ESP)
Retire la tapa del perno según el diagrama.
(DE)
Ziehen Sie die Bolzenkappe gemäß der Abbildung ab.

P.17
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

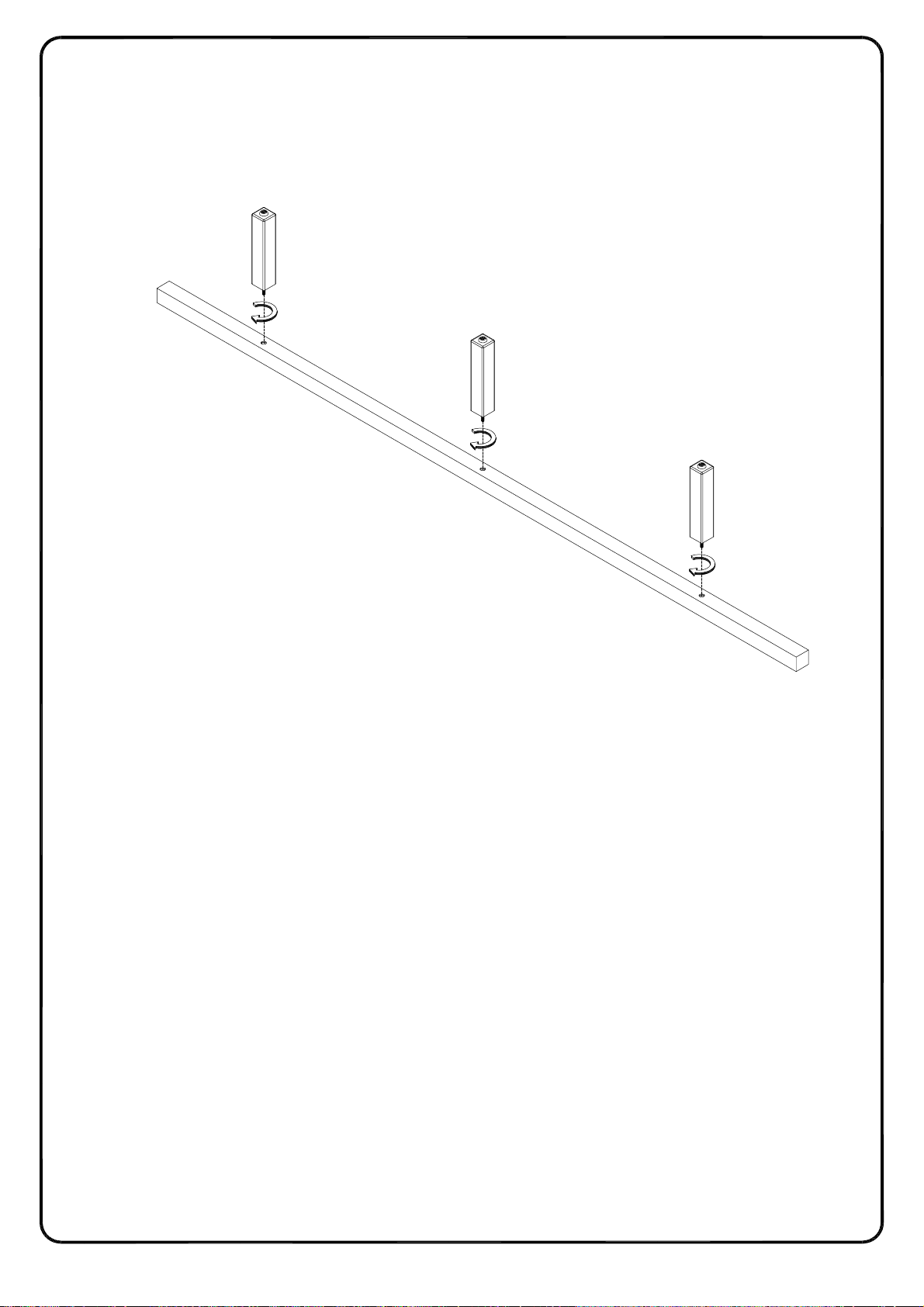

Step 11
6
6
6
8
(EN)
Secure part (6) into part (8) as per diagram.
(FR)
Fixez la pièce (6) dans la pièce (8) selon le schéma.
(ESP)
Fije la parte (6) en la parte (8) según el diagrama.
(DE)
Setzen Sie das Teil (6) in das Teil (8) gemäß der Abbildung ein.

P.18
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 12
8
2
7
G
(EN)
Place part (8) into U Brass (G) as per diagram.
(FR)
Placez la pièce (8) dans le laiton en forme de U (G) selon le schéma.
(ESP)
Ponga la parte (8) el latón en forma de U (G) según el diagrama.
(DE)
Setzen Sie das Teil (8) in die U-förmige Bronze (G) gemäß der Abbildung ein.

P.19
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.

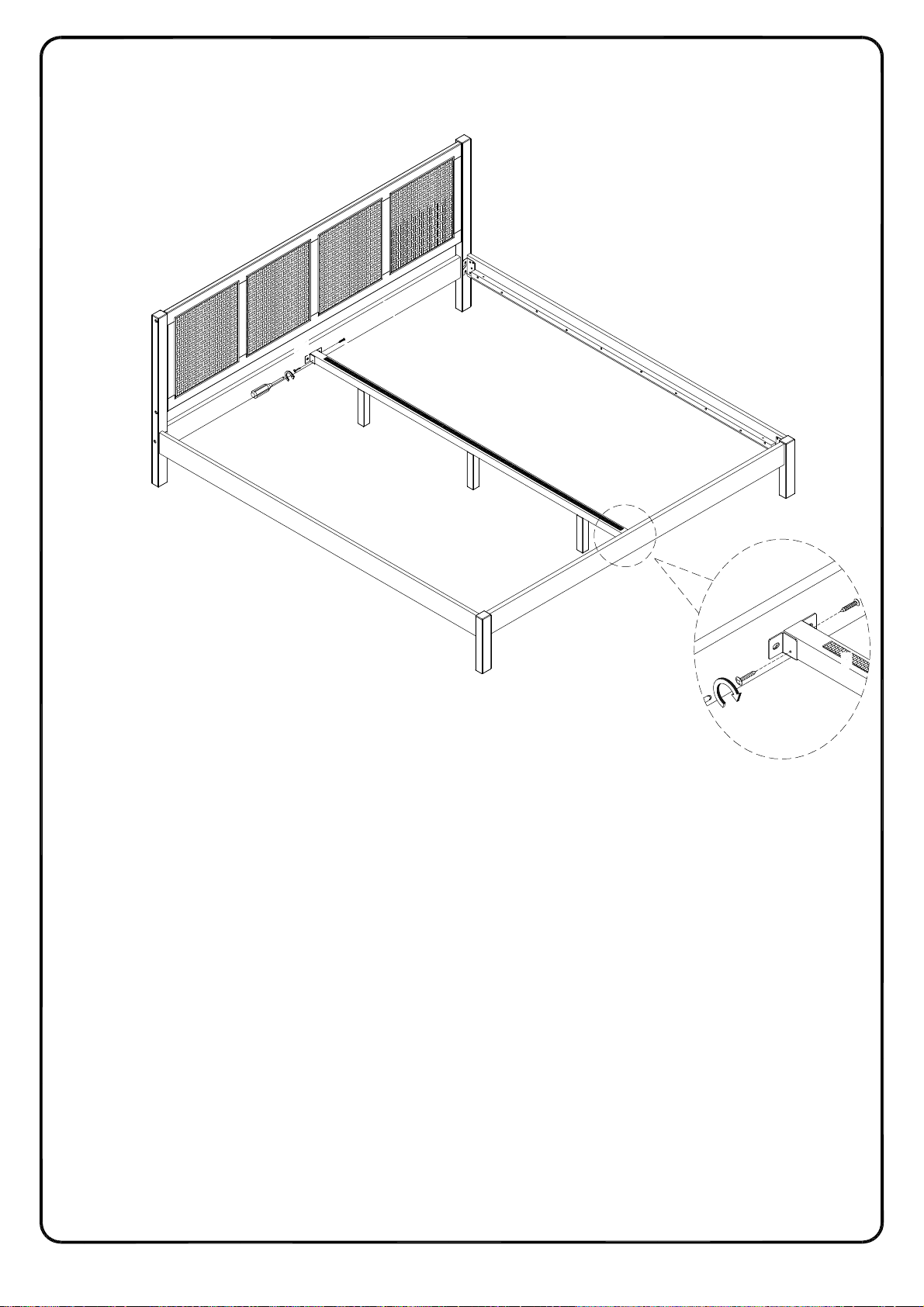

Step 13
8
7
HH
G
H
H
G8
7
2
(EN)
Using Screw (H) secure part (2,7) to part (8) with Philips head screwdriver as per diagram.
(FR)
En utilisant la vis (H) fixez la pièce (2,7) à la pièce (8) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el tornillo (H) para fijar la parte (2,7) a la parte (8) con un destornillador de cabeza Philips
según el diagrama.
(DE)
Befestigen Sie das Teil (2,7) an das Teil (8) mit der Schraube (H) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.20
Copyright 2023by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 14
(EN)
Position the assembled unit at the desired location, if necessary adjust the floor leveler at the
bottom of the support leg to level the unit.
(FR)
Positionnez l'unité assemblée à l'emplacement souhaité, si nécessaire ajustez le niveleur de
plancher au bas de la jambe de support pour mettre l'unité à niveau.
(ESP)
Coloque la unidad ensamblada en el lugar deseado, si es necesario ajuste el nivelador de piso
en la parte inferior de la pata de apoyo para nivelar la unidad.
(DE)
Positionieren Sie die montierte Baueinheit an die gewünschte Stelle. Stellen Sie
gegebenenfalls die Bodennivellierungseinrichtung an der Unterseite des Stützbeins, um die
Baueinheit auszurichten.
