Wamsler KF101-RONA Installation instructions

1
KF 101 RONA KACHEL-
KAMINOFEN
Kaminofen Bedienungs- und
Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
D
FR
I

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
• Hohe Qualität durch Verwendung bester und bewährter Materialien
• Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm DIN EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
• Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie
die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissens-
werte sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort ..................................................................................................................... 2
Inhaltsverzeichnis ..................................................................................................... 2
SICHERHEITSHINWEISE........................................................................................ 3
1. Bedienung ........................................................................................................... 5
1.1 Geräteaufbau ................................................................................................. 5
1.2 Inbetriebnahme .............................................................................................. 6
1.3 Außerbetriebnahme ....................................................................................... 7
1.4 Hinweise zum Heizen..................................................................................... 7
1.5 Reinigung und Pflege..................................................................................... 8
1.6 Störungsursachen, Behebung ..................................................................... 10
2. Aufstellung........................................................................................................ 11
2.1 Vorschriften.................................................................................................. 11
2.2 Aufstellräume ............................................................................................... 11
2.3 Geräteabstände ........................................................................................... 11
2.4 Schornsteinanschluss .................................................................................. 12
3. Technische Daten............................................................................................. 14
3.1 Maβzeichnungen.......................................................................................... 14
3.2 Maβe ............................................................................................................ 14
3.3 Technische Daten ........................................................................................ 15
3.4 EG Konformitätserklärung............................................................................ 15
4. Montage der Seitenbank .................................................................................. 16
4.1 Befestigung der Seitenbank........................................................................ 16
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 oder nach DIN EN 12815 geprüft (Typen-
schild).
2. Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der
Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die
DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu be-
achten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den
sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsan-
leitung gründlich durchlesen und den zuständigen Schornsteinfegermeister in-
formieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu
tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermei-
den.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten
die in der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen
nicht überschritten werden und die Türen der Geräte geschlossen sein, da sonst
die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen
kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.
6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
7. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 35cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
8. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle An-
zünder oder Holzwolle verwendet werden.
9. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Span-
plattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier,
Pappe o.ä. ist verboten
10. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
11. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedie-
nungsanleitung einzustellen. Bitte benutzen sie bei heißem Gerät die Hilfswerk-
zeuge oder einen Schutzhandschuhe zur Bedienung.
12. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichen-
dem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten,
dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden
ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nach-
legen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, dass
heißt, es dürfen keine Flammen mehr sichtbar sein.
D

4
13. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie
die Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und
Jugendliche, Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und
halten sie sie während des Heizbetriebes von der Feuerstätte fern. Verwenden
Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug.
Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erzie-
hungsberechtigter nicht bedienen.
14. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingescho-
ben ist und besonders darauf zu achten, dass keine heiße Asche entsorgt wird
(Brandgefahr).
15. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so
dass die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann
mit einer geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befül-
len und unter Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu stabili-
sieren. Der Rost sollte sauber sein.
16. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann
kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgas-
wege und der Abgasrohre erfolgen.
17. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen,
wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr.
an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
18. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Ser-
vicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbe-
trieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemä-
ßen Eingriffen erlöschen Gewährleistung und Garantie.
19. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Auf-
stellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der
Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon aus-
gehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärme-
leistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnun-
gen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min.
150cm²).
20. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Mate-
rialien -seitlich und hinten- eingehalten werden. Diese Abstände entnehmen sie
der Bedienungsanleitung oder dem Typenschild.
21. Die Feuerstätte darf nicht verändert werden.
22. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei
Mehrfachbelegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens
vorgesehenen Schornstein dürfen höchstens zwei weitere Feuerstätten ange-
schlossen sein.
23. Bei einem Schornsteinbrand verschließen sie sofort alle Öffnungen am Gerät
und verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu lö-
schen. Danach unbedingt den Schornstein vom Fachmann überprüfen lassen.
24. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe
ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
25. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und
Farbänderungen normal und kein Grund zur Reklamation.

5
1. Bedienung

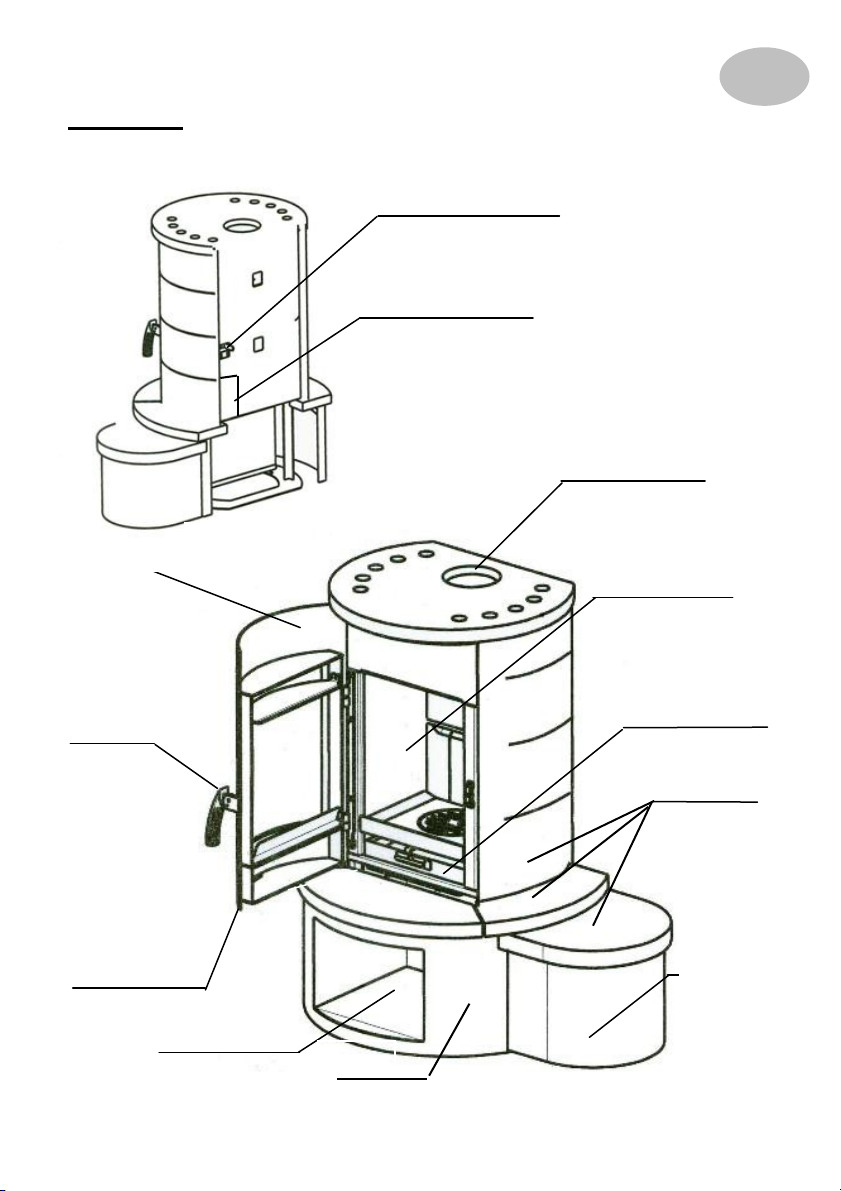

1.1 Geräteaufbau
Abgasstutzen
Ausmauerung
Fülltür
Türgriff
Lagerfach f.
Brennmateria
l
Aschenkasten
Primärluft-
schieber
Typschild an
der Rückwand
Brennstoffwähler
Seitenbank
Keramik-
Verkleidung
Corpus

6
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brenn-
stoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewähr-
leistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Rest-
feuchte von max. 20% und Braunkohlenbriketts.
Bei den Geräten ist der Sekundärluftschieber an der Rückseite montiert.
Bei Holz, Sekundärluftschieber auf Stellung 2 stellen, bei Kohle auf Stellung 1 stel-
len.
Brennstoffart Heizwert ca. KJ/kg
Braunkohlebriketts
Hartholz
Weichholz
19.500
14.600
11.500
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten,
Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und
Pappe o.ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder ver-
wendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästi-
gung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen
öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen.
Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden,
so können diese Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie innerhalb des Regelbereiches alle ge-
wünschten Heizleistungen stufenlos einstellen.
Verbrennungslufteinstellung:
Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.
Tabelle 1
Füllmengen:
Füllmenge bei Holz (Scheitholz, max. Länge 35 cm) max. 2 Scheite pro
Füllung ca. 2,1 kg.
Braunkohlebrikett max. 2,2 kg (ca. 2 Stk.)
Brennstoff Primärluftschieber
Stellung
Brennstoffwähler
Stellung
Anheizen IIII H
Scheitholz Nennwärme-
leistung II H
Braunkohle-
brikett Nennwärme-
leistung III K
Außerbetriebnahme I K

7
Erstes Anheizen
•Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über
dem Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der Sicht-
scheibe rückstandsfrei zu entfernen.

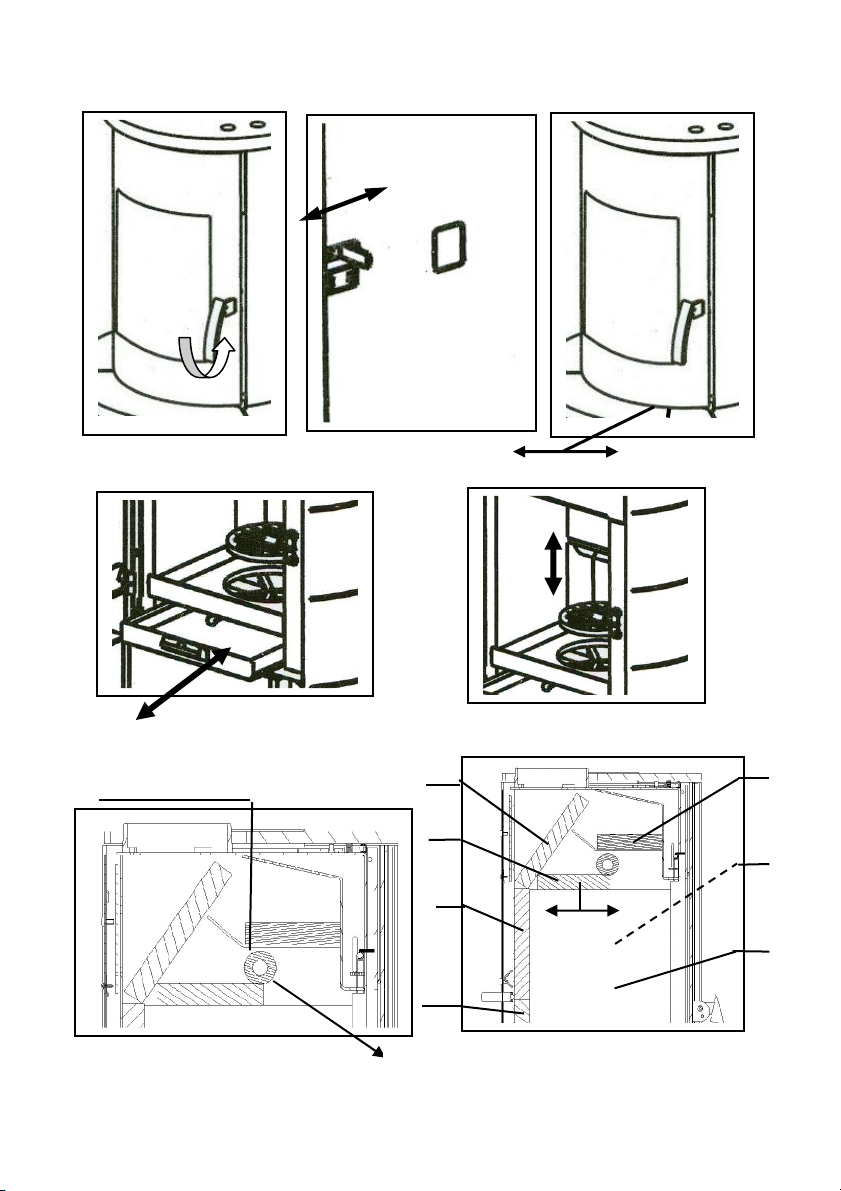

Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist
dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftschieber
und Brennstoffwähler (Bild 3) entsprechend der Tabelle 1 Seite 6 einstellen.
Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Darauf
erst ein kleineres, dann größeres Holz geben, anzünden und Heiztür wieder ver-
schließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhan-
den ist erneut Brennstoff aufgeben. Danach den Primärluftschieber entsprechend der
Tabelle 1 Seite 6 „Verbrennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit
sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu
Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüf-
tung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nenn-
wärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht er-
reicht werden, so können diese Erscheinungen auch später noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die
Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöff-
net werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von
Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es
dürfen keine Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet wer-
den (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas
enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei
Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies be-
deutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie
Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den
Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu
diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür.
Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lock-
feuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reini-
gungsöffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte vor jeder Brennstoff-
aufgabe gereinigt bzw. gerüttelt werden, um eine gute Verbrennungsluftzufuhr zu ge-

8
währleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4).
Bei noch heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie
dabei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingescho-
ben wird. Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädi-
gungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heiz-
leistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Redu-
zierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabili-
tät und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen
unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte (Bild 7 Nr. 2)
nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder wenn das Abgas-
rohr entfernt wird, von oben gereinigt werden.
Die Umlenkplatte (Bild 7) ist nach dem Reinigen wieder ganz nach hinten zu schieben.
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn
Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich
bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren
Fachhändler.
Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen
werden mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge
oder Geschirrspülmittel behandelt und dann trocken gerieben.
Reinigen Sie Ihre ROBAX S-Sichtscheibe vor der ersten Benutzung mit einem feuchten
sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskera-
mik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von
ROBAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu
halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe
ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Pflege von Keramikteilen: Schmutz und Fett kann mit Seife und Wasser entfernt wer-
den.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, daher
sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation!
Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nassschleifpapier
(Körnung 240) entfernt werden.
Hinweis: Auf keinen Fall sollten Sie Schwämme, Scheuermittel, aggressive oder
kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Service-
arbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.

9
Bild 3
Bild 4
Bild 2
Bild 5
Bild 6
Transportsicherung
Wellpapierrolle
Bild 7
5
2
4
6
7
1
3
entfe
r
nen

10
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft
an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung
betreiben. Danach für mehrere
Stunden auf maximale Leis-
tung heizen.
Zu geringe Wärmeab-
gabe:
•Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 11 Pa
und darf kurzzeitig max. 20
Pa haben. Kontrollieren Sie
Ihren Schornstein auf Dicht-
heit. Die Türen anderer an
diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor al-
lem auf undichte Schorn-
stein- bzw. Reinigungsver-
schlüsse achten. Eventuell
mit senkrechter Anlaufstre-
cke anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest isoliert werden.
•Dichtung kontrollieren, Tü-
ren gut verschließen. Even-
tuell Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.

11
2. Aufstellung
2.1 Vorschriften
Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feue-
rungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705,
DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur
einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät
anschließen wollen, in einwandfreiem Zustand sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötige Luft dem Aufstellungsraum entnimmt
ist dafür zu sorgen, dass über die Undichtheiten des Fensters oder Außentüren stets
genügend Luft nachströmt. Zusätzlich ist sicherzustellen, dass ein Raum-
Leistungsverhältnis von mind. 4 m
3
je kW Nennwärmeleistung gewährleistet ist. Für den
Kaminofen bedeutet dies, dass der Aufstellungsraum mindestens 32 m
3
groß sein
muss. Ist das Volumen geringer, muss über Lüftungsöffnungen ein Verbrennungsluft-
verbund mit anderen Räumen hergestellt werden. (Verbundöffnungen mind. 150 cm²)
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 30 cm und hinten 20 cm unterschritten wird.

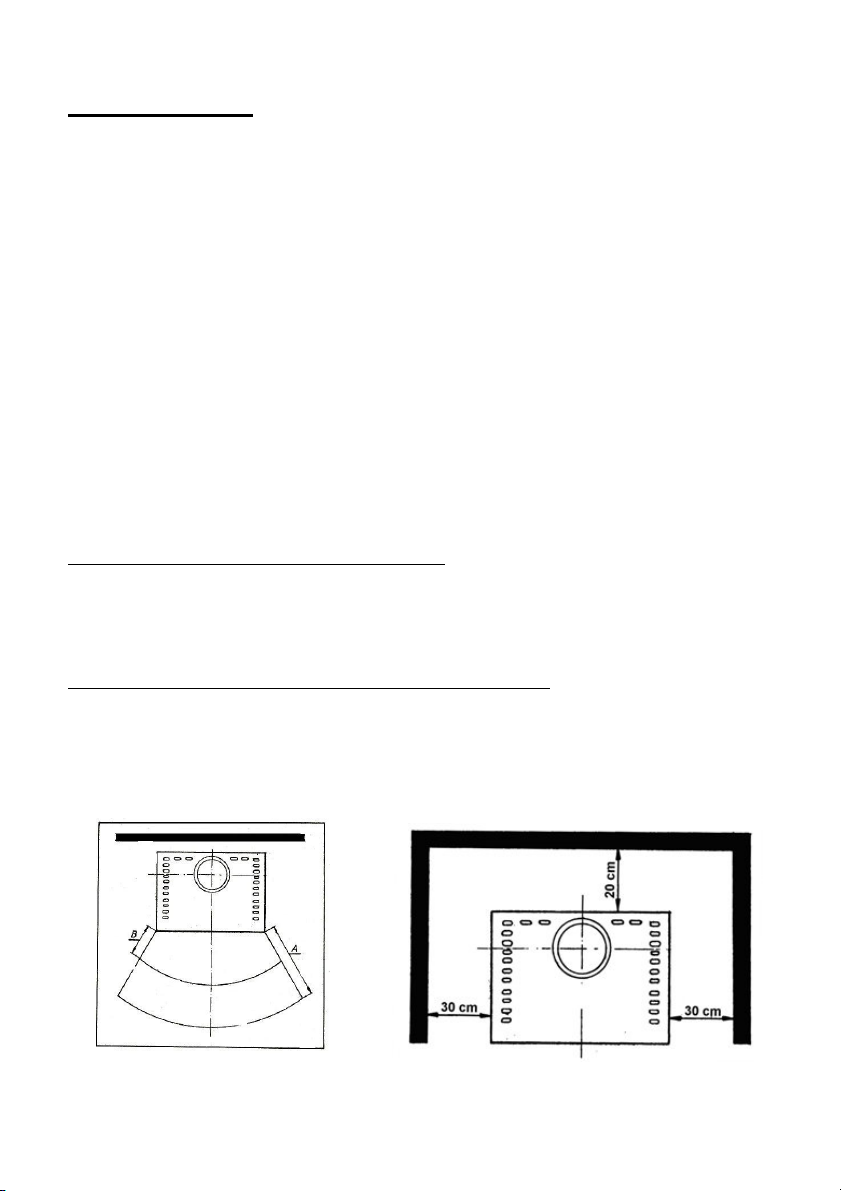

Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm
betragen (siehe Abb. 9).
Bild 8 Bild 9

12
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch
einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer
Bodenplatte aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungs-
stück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der
Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schorn-
stein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht ge-
führt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfach-
belegung 5m liegt, ist unzulässig. / Siehe: Daten zur Schornsteinberechnung / Kapitel
3.3 /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei
weitere Feuerstätten angeschlossen sein.
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

13

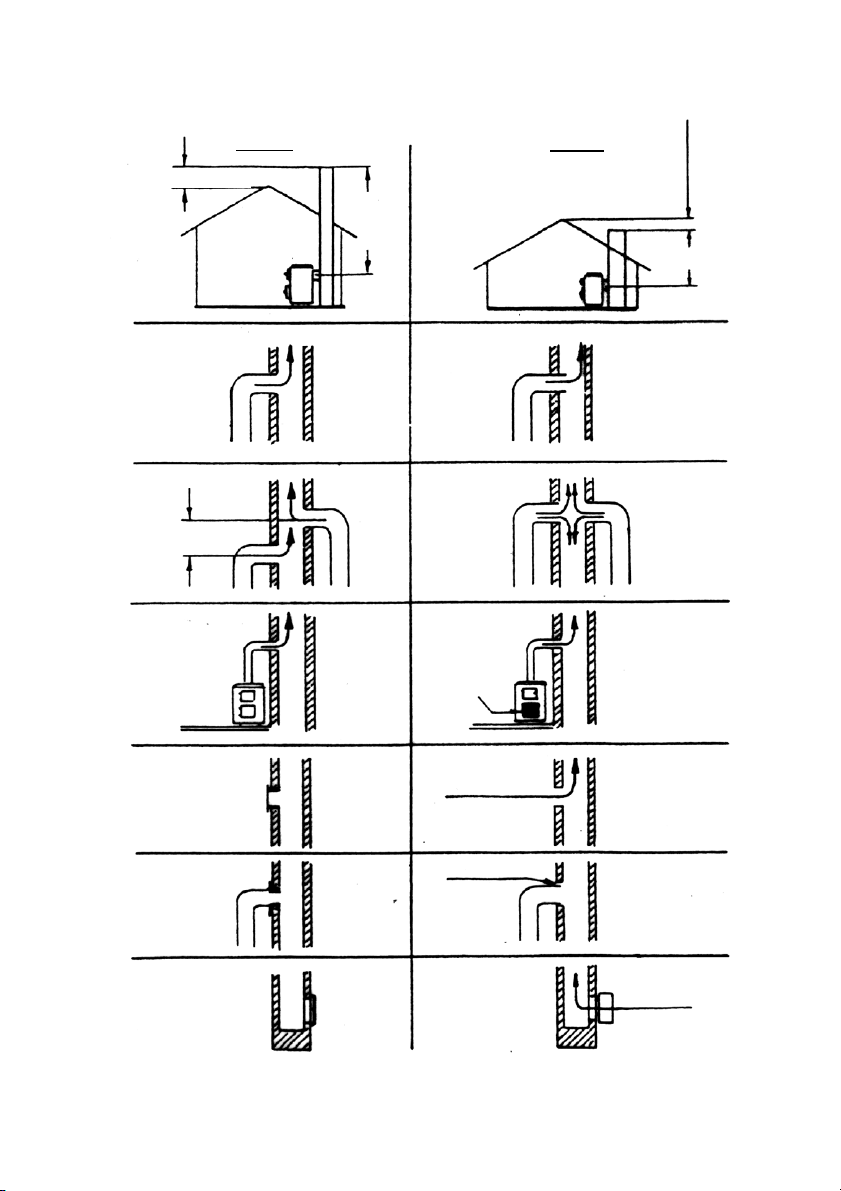

Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
Abgasrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge
-
genseitig behin
-
dernde Abgasströ
-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr
-
anschluß
Falschluft durch
offene Kamin
-
türe
mind. 5m

14
j
3. Technische Daten
3.1 Maßzeichnungen
3.2 Maße
*Grundgeräte ohne Keramik
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns
das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau
erhöhen, oder die Qualität verbessern!
Art. Nr. A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
H
(mm)
I
(mm)
J
(mm)
Gewicht
netto
G001018131 1236 860 300 1070 1173 395 350 655 130 - 190
W20001018130* 1216 820 295 1070 1173 375 330 625 130 - 147
G001050170 - - 412 - - - 350 - - 361 10
G001050190* - - 392 - - - 330 - - 341 3

15
3.3 Technische Daten

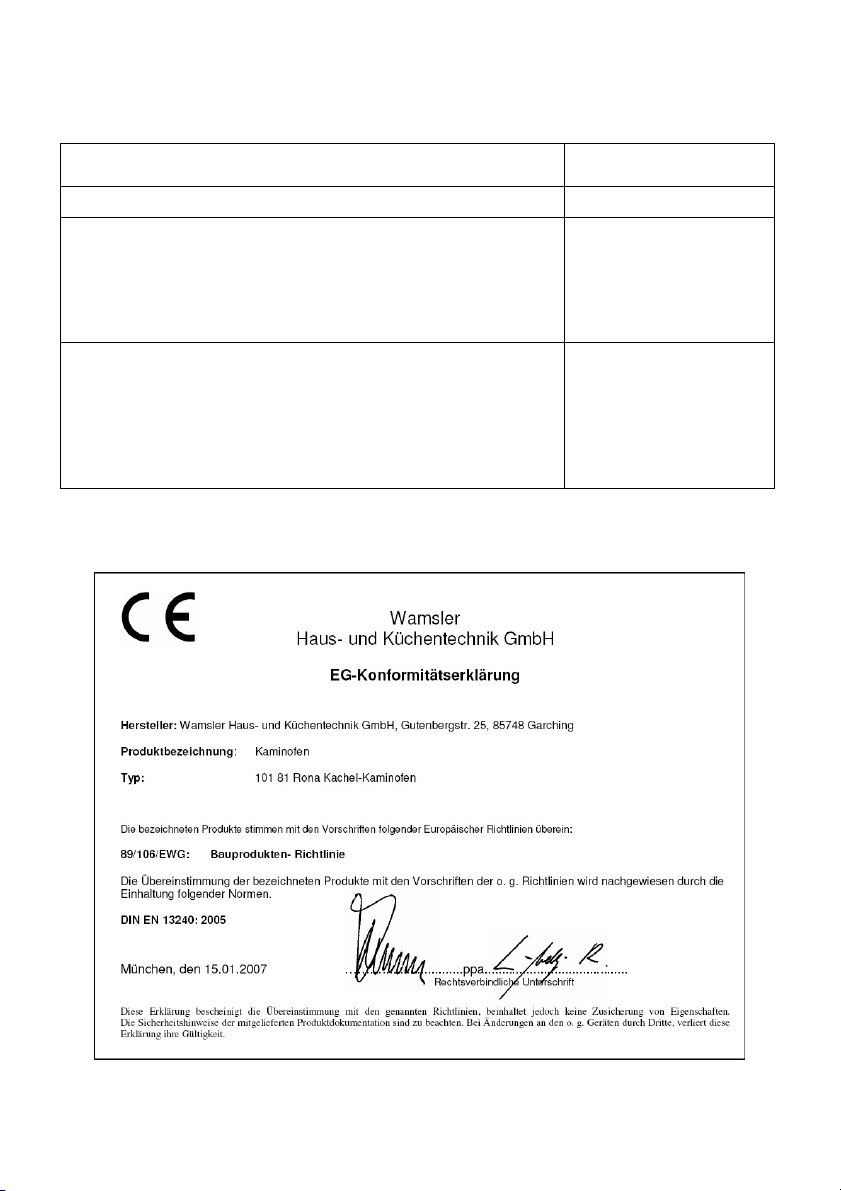

3.4 EG Konformitätserklärung
Typ: 101 81 Rona
Kachel-Kaminofen
Nennwärmeleistung 8 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
bei Zeitheizung
182
105
71
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur
Mind. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O
2
)
CO (bezogen auf 13% O
2
)
Wirkungsgrad
Scheitholz / BB7“
7,0 g/s
350 ˚C
11 Pa
< 50 mg/m³
0,10 %
> 78%

16
4. Montage der Seitenbank
4.1 Befestigung der Seitenbank
Es wird empfohlen, die Seitenbank mit dem Corpus zu verbinden (siehe Bild
12). Seitenbank an die gewünschte Position stellen (kann links oder auch
rechts montiert werden). Von innen die Vorgebohrten Löcher (Nr. 1) der Sei-
tenbank an dem Corpus kennzeichnen. Gekennzeichnete Löcher mit einem
6 mm Stahlbohrer bohren, und mit den beigelegten Schrauben befestigen.
Montageanleitung für die Kacheln liegt dem Kachelsatz bei !
Änderungen, die dem technischen Fortschrift dienen und / oder einer Qualitätsverbesserung bewirken, behalten
wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
Bild 12
Nr. 1

17
GB
Foreword
Dear Customer!
Thank you for choosing our product!
By purchasing this product you receive guarantee for
•good quality originating from the usage of the finest and proven materials,
•operating security which is controlled according to German and European
norms (Corresponds to the standards DIN 18891 Construction Shape 1
and EN 13240.),
•long life ensured by the robust structure.
In order to be able to use your new fireplace for a long time please read the
following instructions manual. You will find all the necessary information in it
and some additional advice.
Contents
Foreword ................................................................................................................ 17
Contents ................................................................................................................. 17
SAFETY INSTRUCTIONS...................................................................................... 18
1. Usage................................................................................................................. 20
1.1 Structure of the equipment........................................................................... 20
1.2 Installation.................................................................................................... 21
1.3 Putting out of operation................................................................................ 22
1.4 Heating instructions...................................................................................... 22
1.5 Cleaning and maintenance .......................................................................... 23
1.6 Potential problems and how to tackle them ................................................. 25
2. Placing............................................................................................................... 26
2.1 Prescriptions ................................................................................................ 26
2.2 Place of installation ...................................................................................... 26
2.3 Distances ..................................................................................................... 26
2.4 Connection of the fireplace .......................................................................... 27
3. Technical specification .................................................................................... 29
3.1 Dimensional drawing.................................................................................... 29
3.2 Dimension .................................................................................................... 29
3.3 EC Declaration of Conformity....................................................................... 30
4. Mounting the side bank ................................................................................... 31
4.1 fixing the side bank ...................................................................................... 31
ATTENTION!
It is necessary to quote the article number and the serial number on
the model plate when ordering parts!

18
GB
SAFETY INSTRUCTIONS
1. This equipment has been certified under the requirements of stan-
dard DIN EN 13240 or DIN EN 12815 (see the model plate).
2. For setting purposes and connection to the chimney, the fire protec-
tion requirements as prescribed in the given locations, as well as
standards DIN 4705, DIN EN 13384, DIN EN 1856-2 and DIN EN 15287
should be complied with. For the problem-free functioning of the
equipment, the chimney that the fireplace is to be connected to has
to be in perfect conditions (Germany).
3. Before the first commissioning and connection to the chimney,
these user instructions are to be read thoroughly, and the compe-
tent chimney sweeper has to be informed.
4. It is recommended to use clean cotton gloves for the setting of the
equipment in order to avoid the appearance of fingerprints that
would be hard to eliminate later on.
5. In order to keep the air clean and maintain the equipment properly,
the maximum fuel quantities specified in these safety instructions
may not be exceeded, and the doors of the equipment have to be
kept closed, otherwise the equipment may overheat, leading to dam-
age. No guarantee is provided for such damage.
6. During operations, the doors of the equipment are to be kept always
closed.
7. Permissible fuels:
- natural wood (max. 35 cm in length)
- brown coal briquette (see user instructions)
8. Never use liquid igniters. Use special ignition materials or wood
wool for the kindling of the fire.
9. Never use wastes, fine wooden chips, mulch, coal debris, particle
board wastes, wet wood or wood treated with wood-protective
agents, paper or cardboard, or similar materials for burning.
10. Upon the first kindling, smoke and unpleasant smell may be gener-
ated. Always ensure the proper ventilation of the room (by opening
windows and doors), and heat the fireplace at maximum rated heat-
ing performance. If with the first heating the maximum temperature
is not reached, the above-mentioned effects may as well arise later
on.
11. The operating elements and adjustment units are to be used as de-
scribed in these user instructions. If the equipment is hot, use auxil-
iaries or protective gloves for the handling of the equipment.
12. When opening the furnace chamber door, any incorrect handling or
insufficient draught may induce smoke. Always ensure that the fur-
nace chamber door may be opened only slowly, first just to a small

19
extent, and then fully after a few seconds. In addition, if you intend
to put additional fuel into the fire, before the opening of the door
only there may be only ember bed in the burning space, i.e. no
flames may be visible.
13. In heating mode, the surfaces, inspection glasses and handles may
become very hot. Warn children of these threats, and keep them
away from the fireplace when heated.
14. Ensure that the ashtray should be fully inserted, and in particular
never remove hot ash from the fireplace (fire risk).
15. In transitional periods, chimney draught may drop, resulting in the
imperfect suction of the generated flue gases. In such cases, the
fireplace is to be filled with smaller quantities of fuel, preferably
wooden chips or wood wool, and it is to be commissioned under
control with the stabilization of the chimney draught. The fire grate
should always be kept clean.
16. After the heating season, it is recommended to have the equipment
inspected by an expert. It is also advisable to clean the routes of flue
gases and pipes.
17. Should repairs or reconditioning be needed, please, contact your
dealer in a timely manner with the accurate specification of the arti-
cle and serial number. Only original Wamsler parts may be used.
18. As the air needed for burning is drawn from the room where the fire-
place is located, ensure that sufficient air supply is received via the
gaps by the windows and external doors. Make sure that 4 m
3
of air
should be provided to each kW of rated performance. For this fire-
place, it means that the room has to be at least 32 m in volume. If the
room is smaller, sufficient air supply can be secured by opening air
connections to other rooms with air openings (at least 150 cm
2
).
19. Ensure to keep proper lateral and rear distances from combustible
parts and materials. The associated values are specified in these
user instructions or the model plate.
20. The fireplace may not be modified.
21. The connection of the fireplace to the chimney is not permissible if
the effective height of the chimney is less than 4 m, or 5 m with mul-
tiple loading. To the chimney that the fireplace uses, a maximum of
two other fireplaces, ovens may be connected.
22. In the event of any chimney fire, immediately close all the openings
of the equipment, and call the fire service. Never try to extinguish
the fire with water. Thereafter, always have the chimney inspected
by an expert.

20
GB
1. Usage
1.1 Structure of the equipment
Smoke tube end
Furnace chamber
walling
Furnace chamber door
Door knob
Fuel storage
Ash bin
Primary air
regulator
Model plate on
the rear wall
Fuel selector
Side bank
Ceramic
Body
