Wamsler 108 80 VISION Installation instructions

Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Használati útmutató
TYP 108 80 VISION
HU
FR
I
GB
D

2
D
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte
sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort.................................................................................................................2
Inhaltsverzeichnis ................................................................................................2
SICHERHEITSHINWEISE...................................................................................3
1. Bedienung ......................................................................................................5
1.2 Inbetriebnahme..............................................................................................6
1.3 Außerbetriebnahme .......................................................................................7
1.4 Hinweise zum Heizen ....................................................................................8
1.5 Reinigung und Pflege.....................................................................................8
1.6 Störungsursachen, Behebung .....................................................................11
2. Aufstellung ...................................................................................................12
2.1 Vorschriften..................................................................................................12
2.2 Aufstellräume...............................................................................................12
2.3 Geräteabstände ...........................................................................................12

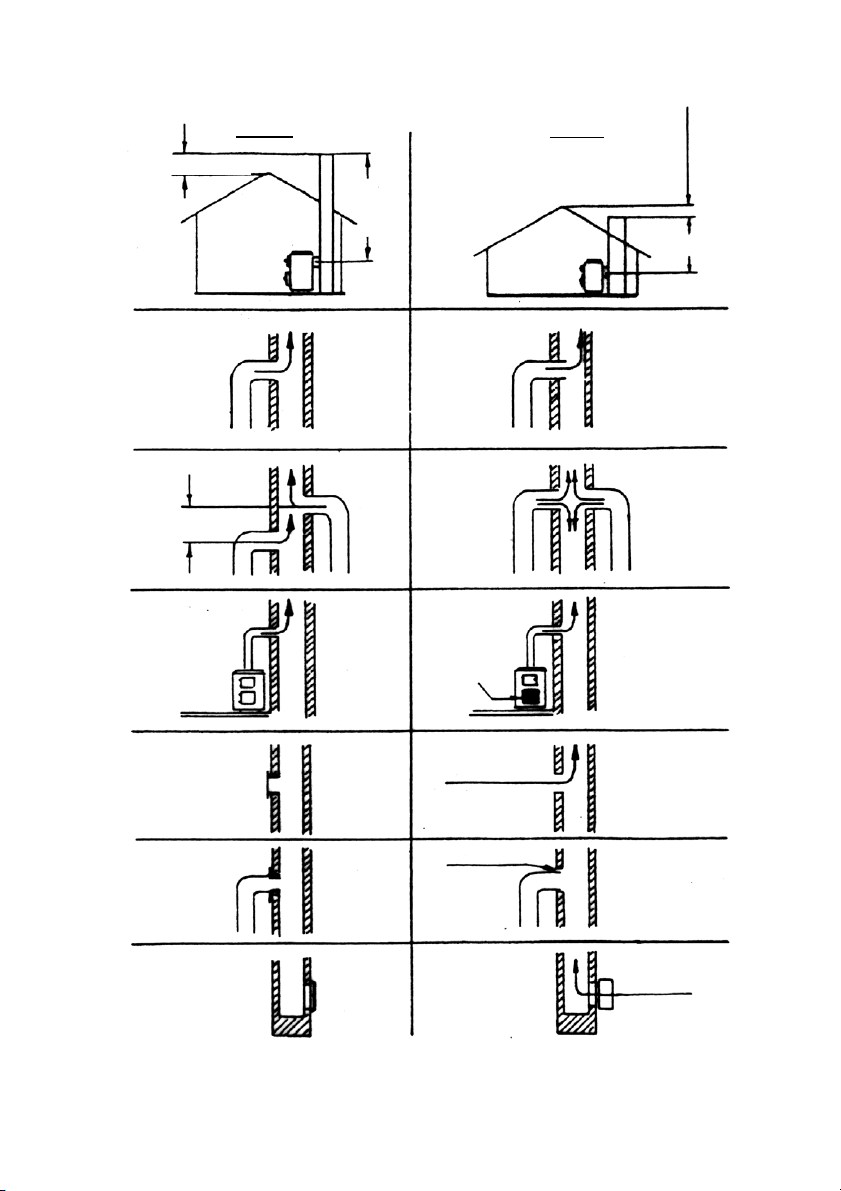

2.4 Schornsteinanschluss..................................................................................13
2.5 Verbrennungsluft..........................................................................................15
3. Technische Daten ........................................................................................17

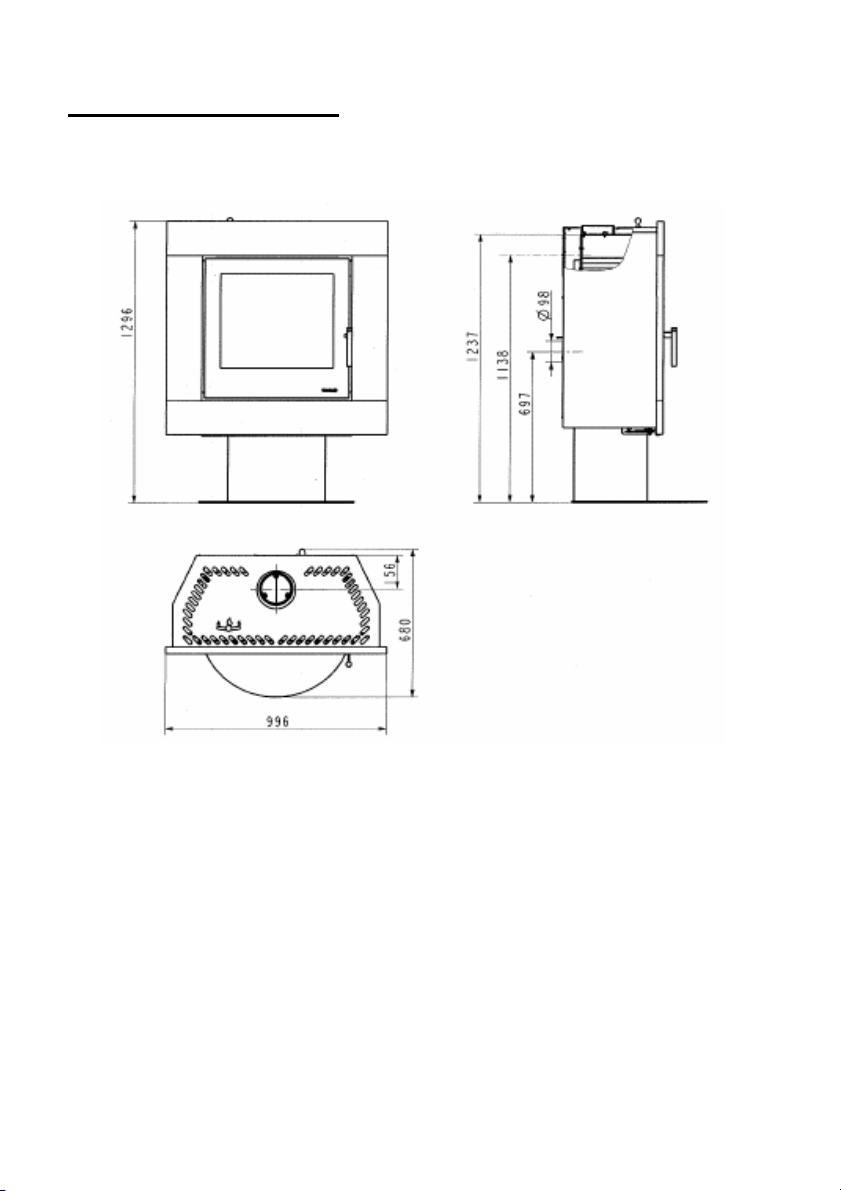

3.1 Maßzeichnungen, Daten..............................................................................17
3.2 Technische Daten........................................................................................19
3.3 EG Konformitätserklärung............................................................................20

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-
len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B.
DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.)
sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das Ge-
rät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wol-
len, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tra-
gen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über-
schritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigun-
gen solcher Art, unterliegen nicht der Garantiepflicht.
6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
7. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 33cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
8. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
9. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-
resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier, Pappe o. ä. ist
verboten.
10. Es ist darauf zu Achten, dass die Aufstellfläche ausreichend tragfähig ist. Bei unzurei-
chender Tragfähigkeit müssen geeignete Maßnahmen (z.B. Platte zur Lastenvertei-
lung) getroffen werden.
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kom-
men. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und min-
destens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvor-
gang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch
später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungs-
anleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge oder
einen Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff
nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen keine
Flammen mehr sichtbar sein.
D

4
14. Im Warmhaltefach und auf dem Gerät keine brennbaren Gegenstände abstellen.
15. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendliche,
Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie sie wäh-
rend des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung den
beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter
16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedienen.
16. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
17. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer ge-
ringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kon-
trolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte
sauber sein.
18. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrollie-
ren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Ab-
gasrohre erfolgen.
19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach-
händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-
beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen er-
löschen Gewährleistung und Garantie.
21. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstellungs-
raum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Au-
ßentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser
durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist
das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit
anderen Räumen hergestellt werden (min. 150cm²).
22. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -
seitlich, vorne und hinten- eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung oder dem Typenschild.
23. Die Feuerstätte darf nicht verändert werden, ansonsten verlieren Sie die Zulassung.
24. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfach-
belegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens vorgesehenen
Schornstein dürfen höchstens zwei bis drei weitere Feuerstätten angeschlossen sein.
25. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu löschen. Da-
nach unbedingt den Schornstein vom Fachmann überprüfen lassen.
26. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
27. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbände-
rungen normal und kein Grund zur Reklamation.

5
1. Bedienung

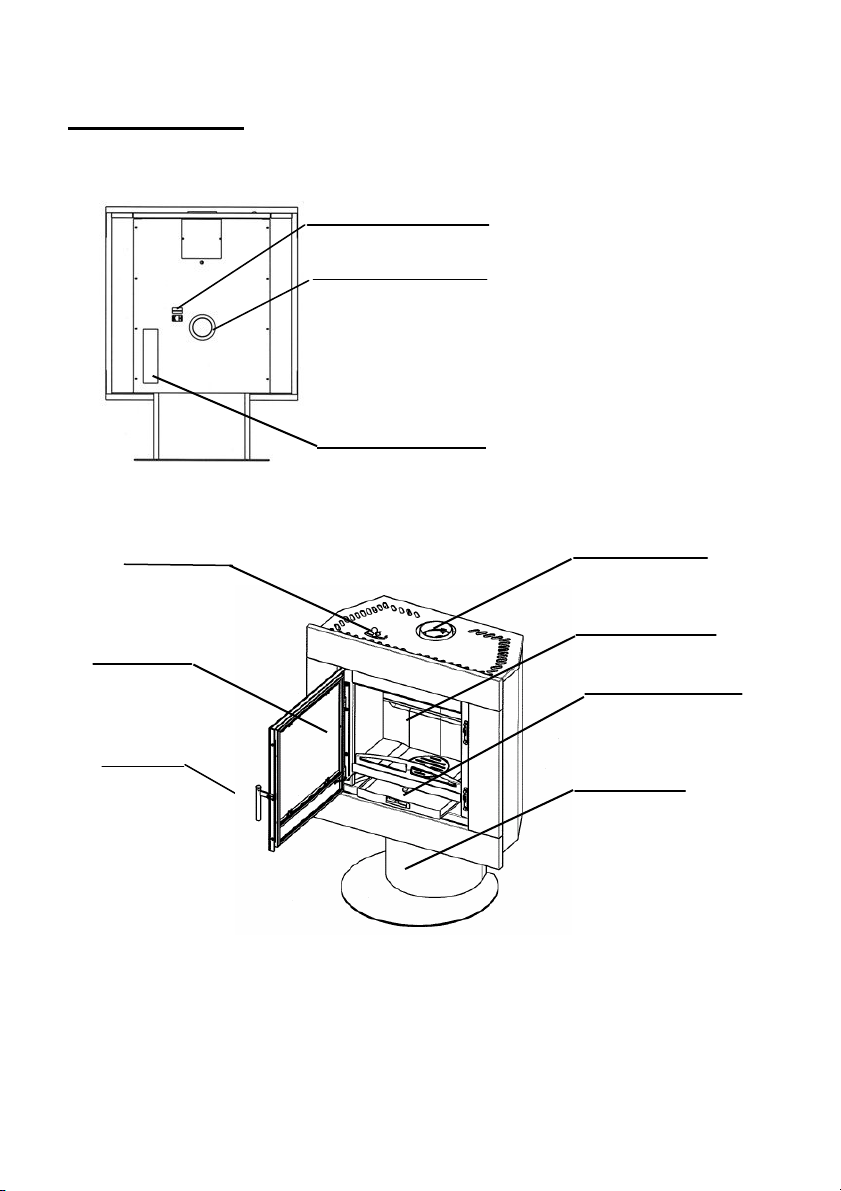

1.1 Geräteaufbau
Abgasstutzen
Ausmauerung
Fülltür
Türgriff
Aschenkasten
Primärluftschieber
Typschild an
der Rückwand
Luftanschl
uss
Sockel
Brennstoffwähler

6
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brenn-
stoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewähr-
leistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Rest-
feuchte von max. 20% und Braunkohlenbriketts.
Bei den Geräten ist der Sekundärluftschieber an der Rückseite montiert.
Bei Holz, Sekundärluftschieber (Brennstoffwähler) auf Stellung 2 „H“ stellen, bei
Kohle auf Stellung 1 „K“ stellen.
Brennstoffart Heizwert ca. kJ/kg
Braunkohlebriketts
Hartholz
Weichholz
19.500
15.900
11.500
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Pellets, Rinden, Spanplatten-
resten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier
und Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder
verwendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästi-
gung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen
öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen.
Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so
können diese Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen.
Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-
geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre-
chen (Typenschild).
Verbrennungslufteinstellung:
Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.
Primärluftschieber
StellungBrennstoff
8 kW
Brennstoff-
wähler Stel-
lung
Brenn-
dauer
Anheizen A H -
Scheitholz Nennwärme-
leistung Grosse Flamme H ca. 0,75 h
Braunkoh-
lebrikett Nennwärme-
leistung Kleine Flamme K ca. 1 h
Außerbetriebnahme Kleine Flamme K -
Tabelle 1

7
Füllmengen / Anzünden:
8 kW
NWL Scheitholz max. 1,8 kg, ca. 3-4 kleine Scheite pro Füllung,
bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 33cm,
Durchmesser Ø 5 - 12 cm, Rundlinge spalten
NWL Braunkohlebrikett max. 2,0 kg (ca. 3 Stk.) auf Grundglut
auflegen
Holzbrikett nach DIN 51731 max. 1,5 kg, evtl. zerkleinern
Erstes Anheizen
•Vor Inbetriebnahme sind evtl. Transportsicherungen auf der Umlenkplatte
über dem Feuerraum herauszunehmen und evtl. Aufkleber auf der Sicht-
scheibe rückstandsfrei zu entfernen.

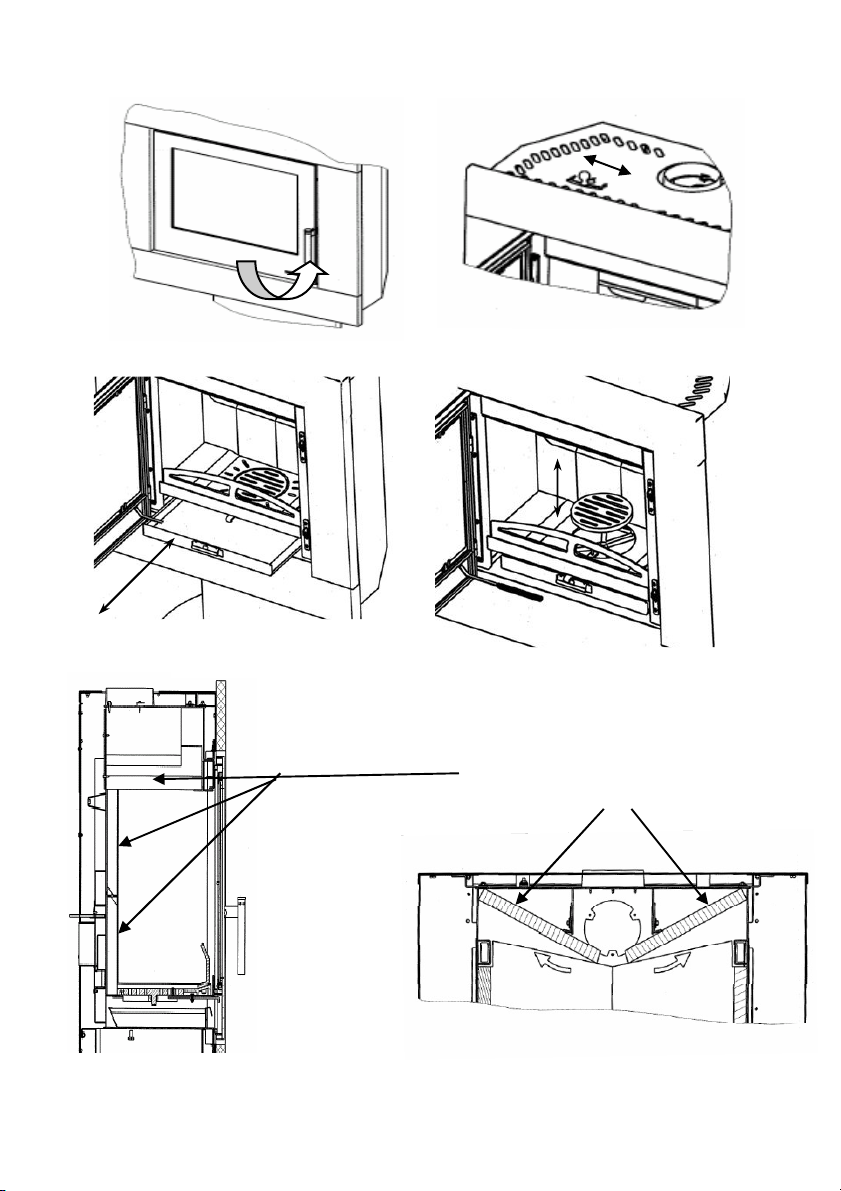

Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist
dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftschieber
und Brennstoffwähler (Bild 3) entsprechend der Tabelle 1 einstellen.
Anzündwürfel oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Dar-
auf erst ein kleineres, dann größeres Holz geben, anzünden und Heiztür wieder
verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut
vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber ent-
sprechend der Tabelle 1 „Verbrennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial,
damit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen
könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für
gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stun-
de auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max.
Temperatur nicht erreicht werden, so können diese Erscheinungen auch später
noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst
die Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausrei-
chendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu be-
achten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar
Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür
zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhan-
den sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)!

8
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Gerä-
ten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im
Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann
aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel
dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Um-
welt. Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen
Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr ge-
ring sein kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein
wenig geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zu-
nächst ein sogenanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-
Wolle im Ofen oder in der Reinigungsöffnung des Schornsteins entzündet. Der Rost
(Bild 5) sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden (wenn
vorhanden), um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschen-
kasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei noch heißem
Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie dabei, dass
keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag einge-
schoben wird.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr
des Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine re-
duzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und
nicht durch Reduzierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wert-
stabilität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und
schonen unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, sind die Umlenkplat-
ten (Bild 6) auszubauen (komplett) oder durch rütteln nach oben (Bild 7) von dem
Russ zu befreien. Dadurch kann der Abgasweg von innen frei werden, oder wenn
das Abgasrohr entfernt wird, von oben direkt gereinigt werden.
Die Umlenkplatten (Bild 6+7) sind nach dem Reinigen wieder richtig einzusetzen.
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren.
Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wen-
den Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typ-
schild) an Ihren Fachhändler.

9
Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten saube-
ren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik
Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit
einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und
erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtschei-
be ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flä-
chen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit
klarem Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt
werden (nicht scheuern). Vorab an einer nicht sichtbaren Stelle das Lackverhalten
testen. Bei pulverbeschichteten Flächen kann in besonderen Fällen vorher mit Sei-
fenlauge oder etwas Geschirrspülmittel behandelt und dann leicht trocken gerieben
werden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit
Seife und Wasser entfernt werden.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein,
daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur
Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit
Nassschleifpapier (Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel,
aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Ser-
vicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbe-
trieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen
Eingriffen erlöschen Gewährleistung und Garantie.
Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach
ca. 2 – 3 Jahren. Dazu einige Hinweise:
-Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist
eine rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen bes-
ser als Meterspalten.
-Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regen-
geschützt aufschichten (idealer weise Südseite).
-Lassen Sie zwischen den einzelnen Holzstössen eine Handbreite Abstand,
damit die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.
-Decken Sie Ihren Holzstoss keinesfalls mit Plastikfolie ab, sie lässt die Feuch-
tigkeit nicht entweichen.
-Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luft-
bewegung eher fault, statt trocknet.
-Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.

10
Ausmauerung
Bild 2
Bild 3
Bild 4 Bild 5
Bild 6
Bild 7
Umlenkplatte

11
1.6 Störungsursachen, Behebung
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanlei
tung mehrere
Stunden in Kleinstellung
betreiben. Danach für mehre-
re Stunden auf ma
ximale
Leistung heizen.
Zu geringe Wärmeab-
gabe:
•Geräteleistung zu klein
gewählt.
•Zu geringer Schornstein-
zug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärme-
bedarf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 18 Pa
haben. Kontrollieren Sie Ihren
Schornstein auf Dichtheit. Die
Türen anderer an diesen
Schornstein angeschlossenen
Feuerstätten dicht verschlie-
ßen. Vor allem auf undichte
Schornstein- bzw. Reinigungs-
verschlüsse achten. Eventuell
mit senkrechter Anlaufstrecke
anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-fest
gedämmt werden.
•Dichtung kontrollieren,
Türen gut verschließen. Even-
tuell Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuch-
tes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand
kommen. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und
rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.

12
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie
feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wollen,
in einwandfreiem Zustand sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt,
ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets
genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvo-
lumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen ge-
ringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen
hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 110 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 50 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 20 cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 20 cm be-
tragen (siehe Abb. 9).
Bild 8
Bild 9

13
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch
einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bo-
denplatte aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück
zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der Rohr-
stutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schornstein
hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht geführt sind,
sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbe-
legung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die Berechnung
nach EN 13384. / Daten zur Schornsteinberechnung Kapitel 3.1 /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei bis
drei weitere Feuerstätten angeschlossen werden.
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

14
Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
Abgasrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge
-
genseitig behin
-
dernde Abgasströ
-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr
-
anschluß
Falschluft durch
offene Kamin
-
türe
mind. 5m

15
2.5 Verbrennungsluft
Für den Verbrennungsvorgang wird permanent Sauerstoff bzw. Luft benötigt. In der
Regel reicht die vorhandene Luft im Aufstellraum aus.
Bei gut abgedichteten Fenstern und Türen, Vorhandensein von mechanischen Entlüf-
tungen (z.B. Küche oder Bad) oder weiteren Feuerstätten (auch Gastherme) in der
Wohnung, kann die einwandfreie Luftversorgung empfindlich gestört werden. Wenn dies
zutrifft, besteht die Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem
anderen, genügend belüfteten Raum (z.B. Keller) zuzuführen.
Die Kaminöfen bieten serienmäßig hierfür den zentralen Luftansaugstutzen Ø 100 mm
auf der Rückseite.
Für die Luftleitung dürfen nur glatte Rohre mit einem Mindestdurchmesser von 100 mm
verwendet werden. Die Luftleitung sollte außerdem mit einer Absperrklappe in
Ofennähe versehen werden, muss fachgerecht ausgeführt werden und u.a. in den Bö-
gen Revisionsöffnungen für den Schornsteinfeger haben und fachgerecht gegen
Schwitzwasser gedämmt werden. Die Leitung sollte nicht länger als 4 m sein und nicht
mehr als 3 Biegungen aufweisen. Führt die Leitung ins Freie, soll sie mit einem geeigne-
ten Windschutz und Gitter versehen werden.
Wichtige Hinweise zum Thema raumluftabhängiger bzw.
raumluftunabhängiger Betrieb:
(gültig für Deutschland. Stand Januar 2005)
Punkt 1:
Die Kaminöfen sind als raumluftabhängige Kaminöfen nach EN 13240 geprüft. Die
Kaminöfen entnehmen die gesamte Verbrennungsluft über den zentralen Luftansaug-
stutzen aus dem Aufstellraum. An diesem Stutzen kann bauseits eine dichte Luftzufüh-
rung angeschlossen werden. Auch mit dieser dichten Luftzuführung erfüllen die Kamin-
öfen nicht die Anforderungen an einen raumluftunabhängigen Betrieb.
Punkt 2:
In Kombination mit raumlufttechnischen Anlagen (z.B. kontrollierte Be- und Entlüf-
tungsanlagen, Dunstabzug o.ä.) ist somit in Deutschland der §4 der Feuerungsverord-
nung (FeuVO) maßgeblich. Hier ist u.a. festgelegt, dass der Ofen und raumlufttechni-
sche Anlage gegenseitig zu überwachen sind (z.B. über einen Differenzdruckwächter)
oder eine Lüftungsanlage einzubauen ist, die eine Zulassung für Festbrennstofffeuerun-
gen hat und dem Aufstellraum die notwendige Verbrennungsluft (ca. 40 m
3
/h) für die
Feuerstätte zusätzlich zuführt.
Punkt 3:
Bitte beachten Sie immer – in Absprache mit Ihrem zuständigen Bezirksschornsteinfe-
germeister – die jeweils gültigen örtlichen Vorschriften und Regeln. Für Änderungen
nach Drucklegung dieser Anleitung können wir keine Haftung übernehmen. Änderungen
behalten wir uns vor.
Die o.g. Sicherheitseinrichtungen ersetzen keine fachhandwerkliche Planung und
Auslegung der ausreichenden Verbrennungsluftversorgung.
Im Rahmen der Abnahme hat der Bezirksschornsteinfegermeister die ausreichende
Verbrennungsluftversorgung / Gesamtinstallation zu prüfen.

16

17
3. Technische Daten
3.1 Maßzeichnungen, Daten
TYP 108 80 Vision Nero
Gewichte brutto / netto: 225/203 kg
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von
Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität ver-
bessern!

18
TYP 108 80 Vision Glasrahmen schwarz
Gewichte brutto / netto: 225/203 kg
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Kon-
struktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

19
3.2 Technische Daten
Gerätetyp TYP 108 80 VISION
Nennwärmeleistung 8 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
bei Zeitheizung
182
105
71
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur
Mind. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O
2
)
CO (bezogen auf 13% O
2
)
Wirkungsgrad
Scheitholz / BB7”
10,2 / 11,5 g/s
250 ˚C
12 Pa
< 40 mg/m³
1108 / 748 mg/m³
82,0 / 76,8 %
Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingungen

20
3.3 EG Konformitätserklärung
Wamsler
Haus- und Küchentechnik GmbH
11
EG-Konformitätserklärung
Hersteller: Wamsler Haus- und Küchentechnik GmbH,
Gutenbergstr. 25, D-85748 Garching
Produktbezeichnung: Kaminofen
Typ: TYP 108 80
Die bezeichneten Produkte stimmen mit den Vorschriften folgender
Europäischer Richtlinien überein:
89/106/EWG: Bauprodukten- Richtlinie
Der Nachweis erfolgt nach EN 13240:2001/A2:2004/AC:2007 gemäß Anhang
ZA, durch die Prüfberichte Nr. 2009/3-00128 der staatlich akkreditierten Prüfstel-
le TÜV SÜD KERMI Kft. Budapest (notified body number 1420) vom 04.03.2009.
München, den 19.09.2011 ...............................i.V......................................
K.D. Knabel A. Freund
Geschäftsführer Technische Leitung
Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet je-
doch keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produkt-
dokumentation sind zu beachten. Bei Änderungen an den o. g. Geräten durch Dritte, verliert die-
se Erklärung ihre Gültigkeit.
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir-
ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine
Haftung übernehmen.
