INSTALLATION MANUAL
Warmup®3iE™
Energy-Monitoring
Thermostat
MANUEL D’INSTALLATION
Warmup®3iE™
Thermostat Ecoénergétique
MANUAL DE INSTALACION
Warmup®3iE™
Termostato con Eficacia Energética

2
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
The 3iE thermostat is designed to aid in the comfort of your home by providing timed regulation of your
Warmup floor heating system. The thermostat is designed to receive temperature input signals from the
following sensors:
1. Air sensor located inside thermostat
2. Floor sensor installed in floor to be heated (see Warmup heating product instructions for details)
3. Optional 2nd sensor (either installed in floor or outside house)
The thermostat is not a safety device and should only be used with Warmup heating products. In
order to avoid damaging your flooring the correct floor type should be selected during the thermostat
programming process.
WARNING – Important safety note
This product uses mains voltage electricity and work should only be carried out by a qualified electrician.
You should always isolate the power supply before attempting to install or repair the 3iE thermostat. The
thermostat should not be put into operation unless you are certain that the entire heating installation
complies with current general safety requirements for electrical installations. Electrical installation to be
in accordance with latest local electrical wiring code and appropriate Statutory Regulations.
INTRODUCTIONCONTENTS
Introduction Page 3
Important notices Page 4
Installation Page 5
Electrical wiring Page 6
Powering up & error messages Page 8
Warranty Page 9
Operating your thermostat Page 10

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
3
INTRODUCTION
Technical Specifications
Supply Voltage 120-240V, AC +10/ -15%, 50/60Hz
Maximum Switch Load 15A
Note: This product is not designed to be used with any inductive load.
GFCI Class A GFCI with 5mA trip level
UL Listed Standards UL873 & UL943
Temperature Display Range +32°F to 122°F (0°C to + 50°C )
Operating Temperature +32°F to 122°F (0°C to + 50°C )
Storage Temperature -4°F to + 140F (-20°C to + 60°C)
Floor sensor Type NTC (10K)
4.41”
1.97”
3.54”
1.18”
1.65”
1.73”
Dimensions (inch)
Dimensions in inches

4
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
FCC Notice
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Warning: Changes or modifications to this unit not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
- Consult the dealer or an experienced radio TV technician for help.
WET AREAS
Install the thermostat a minimum of 5ft away from showers, tubs and other sources of splashing water.
IMPORTANT NOTICES

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
5

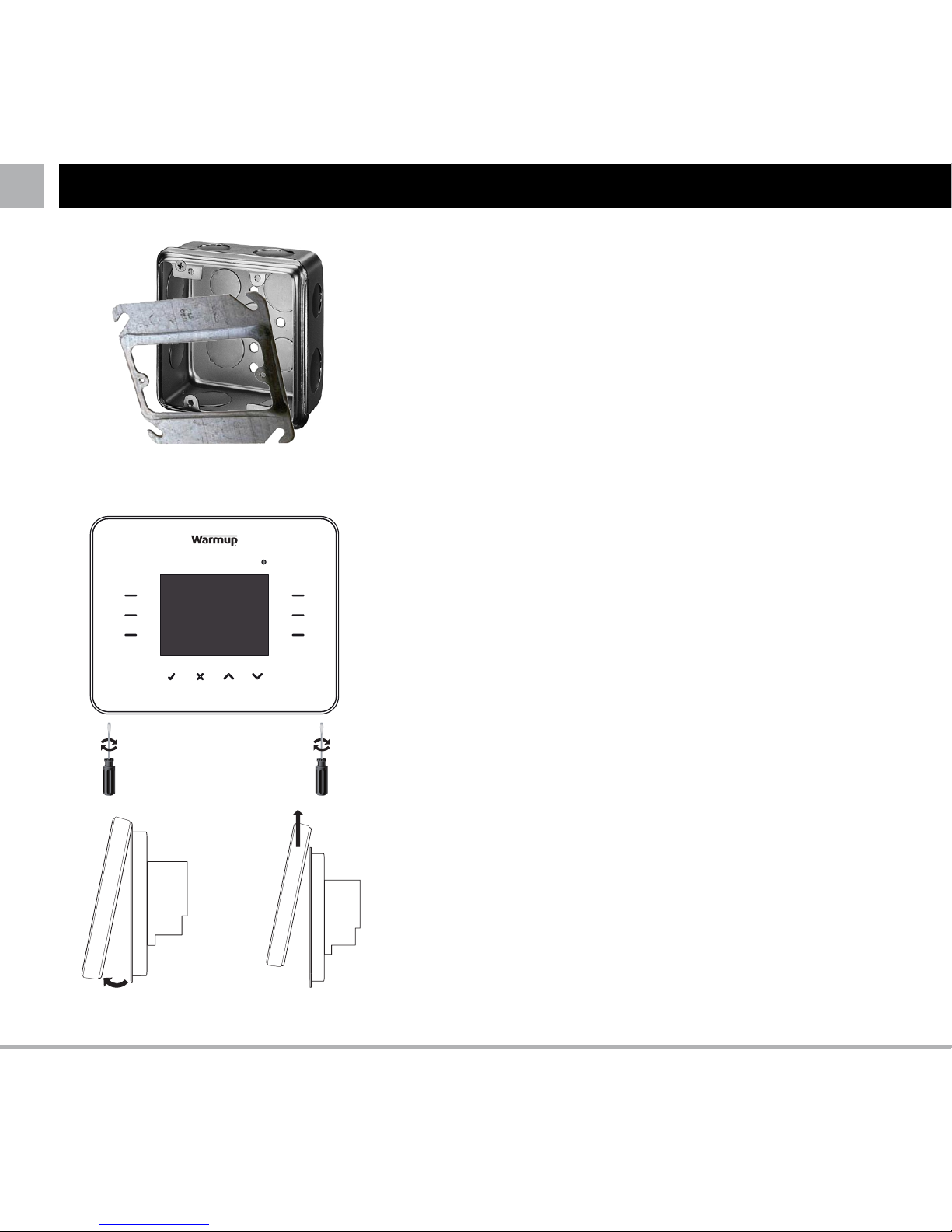

To install your thermostat on the wall, you'll need a square 4"x4"
back box with a single mud ring (also called plaster ring).
Opening the thermostat
1. Separate the front housing of thermostat as shown on the
picture.
2. Unscrew both closing screws (at the bottom) until they don't
turn any further.
3. Release front housing by gripping lower half of outer frame
and pulling outwards then upwards. Place front housing
somewhere safe.
Placing the back box
1. Open the back box and create openings by pushing one or two
holes.
2. Place the rear part into the wall where you've chosen to place
the thermostat.
3. With 2 screws, secure the back of the 3iE to the face of the
electrical box (see picture on opposite page).
Connecting wires
1. Attach the sensor wires into the thermostat following the
instructions on page 8.
2. Check to ensure that you have all the following wires
connected to the back panel of the thermostat:
- Power lead (Line 1 and Line 2 )
- Heater wire (Line 1 and Line 2)
- Floor sensor
- External/ 2nd floor Sensor (if necessary)
3. Complete wiring as explained on the following pages.
4. Pull wires into the electrical box.
INSTALLATION
4-inch square back box

6
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
IMPORTANT
Ensure that multi strand wires are fully inserted into twist-on wire connectors (wire nuts) and secured
tightly. Any loose strands should be trimmed as they could cause a short-circuit.

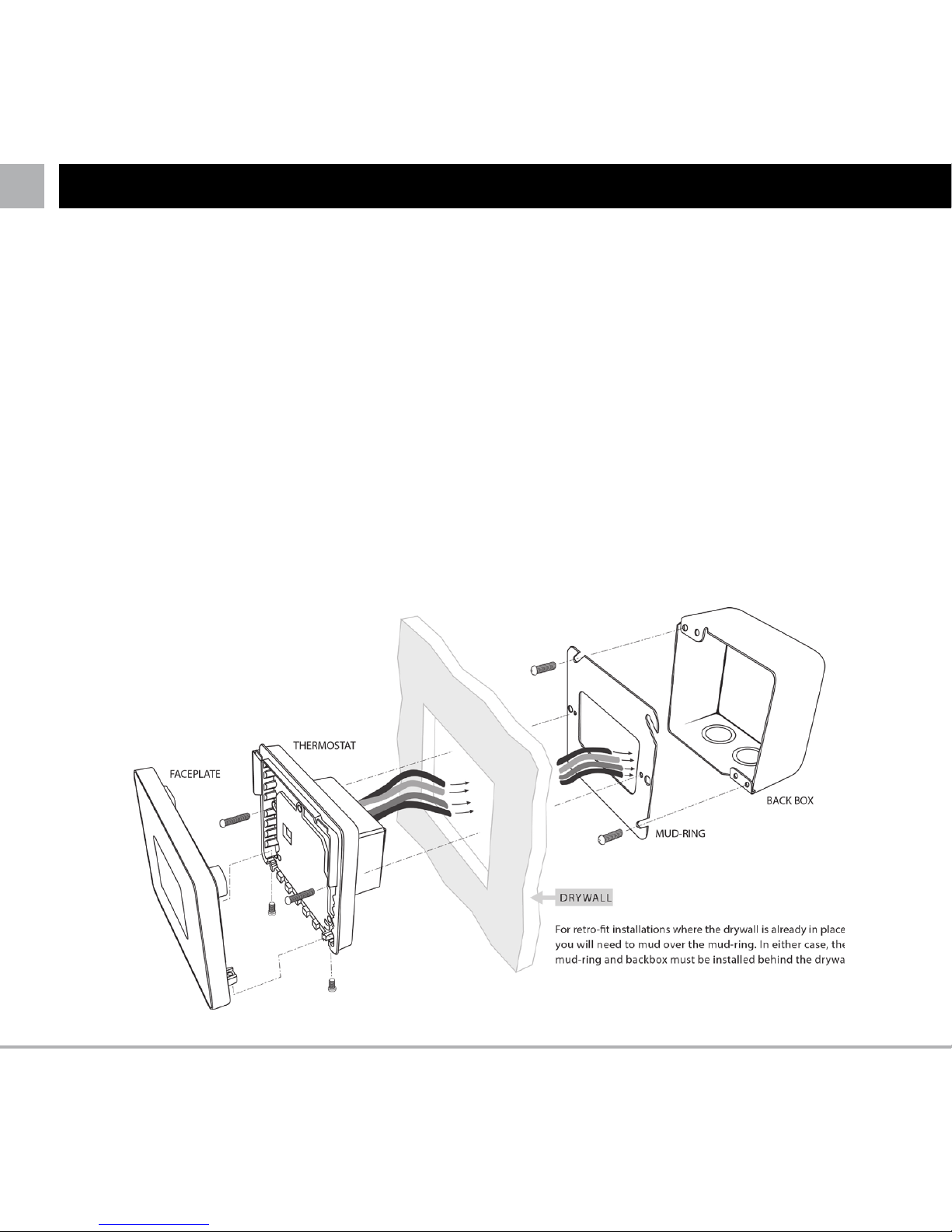

Mounting the thermostat
1. Close the electrical back box by screwing the front part (already attached to the back module of the
thermostat) onto the rear part installed into the wall.
2. Ensure that the thermostat is straight before tightening completely.
4. Replace the thermostat's front housing;
- align and sit front housing on to hinges,
- push lower half of front housing until you hear a ‘click’.
5. Ensure front housing is securely fixed and insert the retaining screws.
6. Tighten both retaining screws.
Note: Do not obstruct the thermostat’s vents.
INSTALLATION

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
7

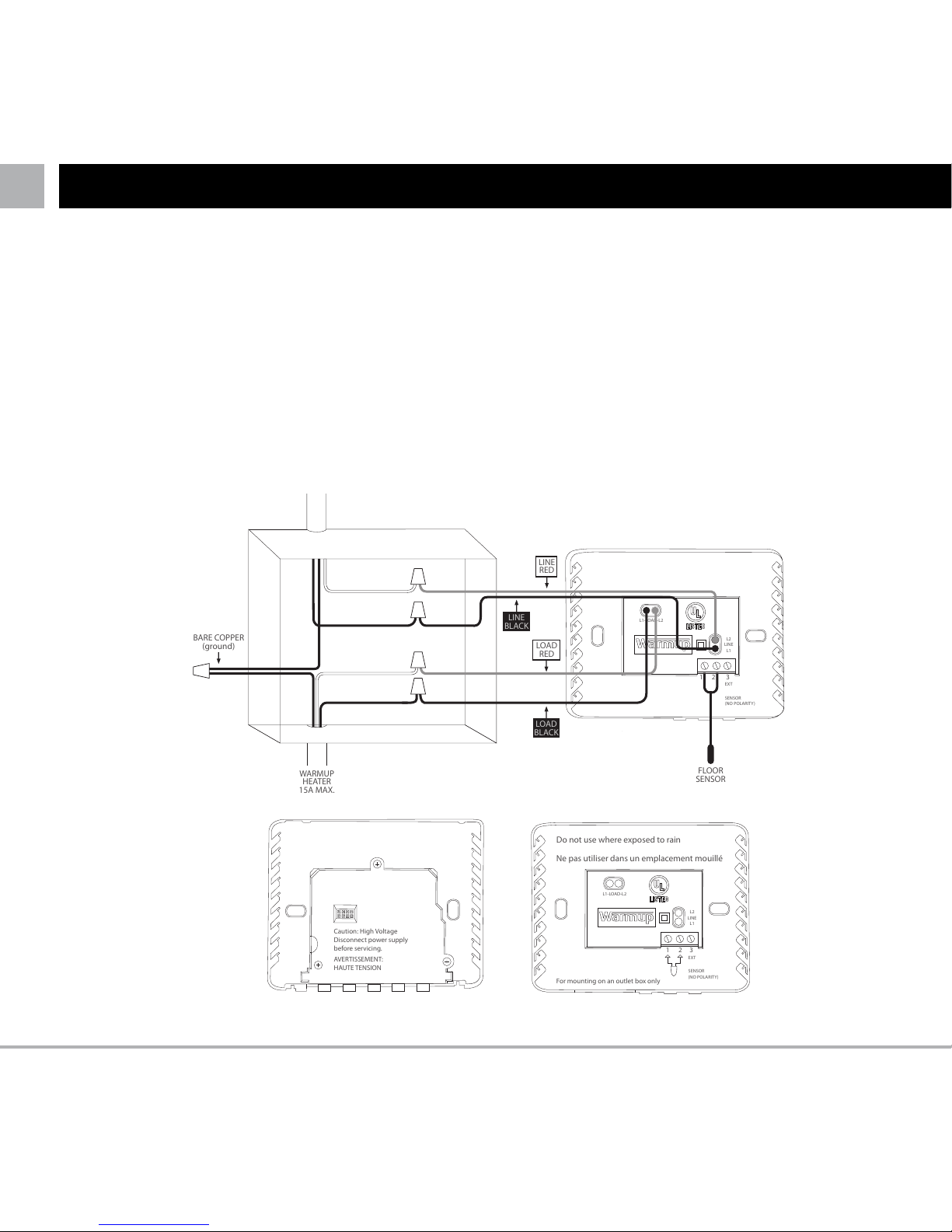

Connect the power base wires to the power supply and load using twist-on wire connectors for copper
wires (see diagram below), as supplied in the packaging box.
• ConnectthepowerlinetothethermostatlinecablesmarkedL1andL2.
• ConnecttheheatingcabletothethermostatloadcablesmarkedLoad1andLoad2.(max15amps)
• Connectto1stwireoffloorsensortoterminal1(colournotimportant)
• Connectto2ndwireoffloorsensortoterminal2(colournotimportant)
NOTE: All cables and connections must be carried out by a qualified electrician and must conform to
the local electrical code.
ELECTRICAL WIRING
Caution: High Voltage
Disconnect power supply
before servicing.
AVERTISSEMENT:
HAUTE TENSION
For mounting on an outlet box only
1
2
3
EXT
SENSOR
(NO POLARITY)
L1-LOAD-L2
L2
LINE
L1
Do not use where exposed to rain
Ne pas utiliser dans un emplacement mouillé
1
2
3
EXT
SENSOR
(NO POLARITY)
L1-LOAD-L2
L2
LINE
L1
LOAD
RED
LOAD
BLACK
LINE
BLACK
LINE
RED
BARE COPPER
(ground)
FLOOR
SENSOR
WARMUP
HEATER
15A MAX.
Caution: High Voltage
Disconnect power supply
before servicing.
AVERTISSEMENT:
HAUTE TENSION
For mounting on an outlet box only
1
2
3
EXT
SENSOR
(NO POLARITY)
L1-LOAD-L2
L2
LINE
L1
Do not use where exposed to rain
Ne pas utiliser dans un emplacement mouillé
1
2
3
EXT
SENSOR
(NO POLARITY)
L1-LOAD-L2
L2
LINE
L1
LOAD
RED
LOAD
BLACK
LINE
BLACK
LINE
RED
BARE COPPER
(ground)
FLOOR
SENSOR
WARMUP
HEATER
15A MAX.

8
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
Specific wiring
Second sensor installation (2nd floor probe or exterior probe):
• Connectto1stwireofexternalsensor(2ndfloorsensor)toterminal2
• Connectto2ndwireofexternalsensor(2ndfloorsensor)toterminal3
Master/Relay installation (connecting 2 stats together):
• Connectfromterminal3onthe“master”toterminal3onthe“relay”thermostat.
• Connectfromterminal2onthe“master”toterminal2onthe“relay”thermostat.
NOTE:The“relay“thermostatwillnolongeruseitsownfloorsensorforthermalregulation.Itwillturn
on/off in tandem with the master thermostat.
Powering up
You can now power up the thermostat and begin the programming process. An easy to follow menu will
guide you through the programming. If you want to turn on / off the thermostat and heating system, hold
down the recessed button on the bottom of the stat for 3 seconds.
It is important to test the GFCI for correct installation and function. Testing can only be carried out while
the thermostat is calling for heat (see operating instructions for details).
When you have ensured that both the floor sensor ,heating elements and the GFCI are working correctly
you can complete the installation of floor covering and remove the protective cover on the front of the
thermostat.
POWERING UP & ERROR MESSAGES
Error messages
overload This will occur if more than 15 Amps have been connected to the thermostat
er1 This will occur if no floor sensor is detected
er2 This will occur if the floor sensor has a short circuit.
ground fault message This will occur if a ground fault is detected

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
9
WARRANTY
Warmup Inc warrants this product, to be free from defects in the
workmanship or materials, under normal use and service, for a period
of three (3) years from the date of purchase by the consumer. If at
any time during the warranty period the product is determined to
be defective, Warmup shall repair or replace it, at Warmup’s option.
If the product is defective, please either,
(I) return it, with a bill of sale or other dated proof of purchase, to
the place from which you purchased it, or
(ii) contact Warmup. Warmup will determine whether the product
should be returned, or replaced.
This warranty does not cover removal or reinstallation costs, and shall
not apply if it is shown by Warmup that the defect or malfunction
was caused by damage which occurred while the product was in the
possession of a consumer.
Warmup’s sole responsibility shall be to repair or replace the product
within the terms stated above.
WARMUP SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF
ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL
DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY
BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER
FAILURE OF THIS PRODUCT. THIS WARRANTY IS THE ONLY EXPRESS
WARRANTY WARMUP MAKES ON THIS PRODUCT. THE DURATION
OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE,
IS HEREBY LIMITED TO THE THREE-YEAR DURATION OF THIS
WARRANTY.
This warranty does not affect your statutory rights.
PLEASE REGISTER YOUR WARMUP PRODUCT AT:
www.warmup.com (USA) or www.warmup.ca (CANADA)
INSTALLATION
GUARANTEE
TM

10
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
You can view or download the programming manual from our website at:
www.warmup.ca www.warmup.com
For more information about the 3iE, please also check
www.3iethermostat.com
OPERATING YOUR THERMOSTAT

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
11
CONTENU
Le thermostat 3iE a été conçu pour assurer un confort thermique dans votre habitation. Programmable
sur plusieurs plages horaires, il régule de façon précise les planchers chauffants électriques de Warmup.
Ce thermostat est destiné à analyser et enregistrer les lectures de température transmises par les sondes
suivantes :
1. Sonde d’air situé dans le thermostat
2. Sonde de sol à installer dans le sol (voir le manuel d’installation du plancher chauffant électrique
Warmup pour plus de détails)
3. Sonde supplémentaire (optionnel) (installée soit dans le sol soit à l’extérieur de l’habitation)
Le thermostat n’est pas un système de sécurité et doit seulement être utilisé avec les planchers chauffants
électriques Warmup. Afin d’eviter d’endommager votre revêtement de sol, veillez à bien sélectionner le
type de revêtement de sol installé lors de la programmation du thermostat.
ATTENTION – note de sécurité importante :
Ce produit fonctionne avec l’alimentation électrique (courant) et l’installation doit être opérée par un
électricien qualifié. Veillez à toujours isoler le thermostat du courant avant de l’installer ou de le réparer.
Le thermostat ne doit être mis en route qu’après s’être assuré que le plancher chauffant électrique
Warmup a été installé conformément aux normes et codes électriques en vigueur.
Introduction Page 12
Notes importantes Page 13
Installation Page 14
Branchement électrique Page 16
Mise en marche & messages d'erreur Page 17
Garantie Page 18
Programmer votre thermostat Page 19

12
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
INTRODUCTION
Spécifications Techniques
Tension nominale 120-240V, CA +10/ -15%, 50/60Hz
Charge maximale 15 Amp.
Note: Ce produit ne doit pas être utilisé avec une charge inductive.
DDFT DDFT de classe A avec niveau de déclenchement 5mA
Certifié UL UL873 & UL943
Différentiel de température +32°F to 122°F (0°C to + 50°C )
Température opérationnelle +32°F to 122°F (0°C to + 50°C )
Température de stockage -4°F to + 140F (-20°C to + 60°C)
Type de sonde au sol NTC (10K)
4.41”
1.97”
3.54”
1.18”
1.65”
1.73”
Dimensions (inch)
Dimensions en pouces

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
13
Note FCC
Cet appareil est conforme à la Partie 15 des règlements de la FCC. Son fonctionnement est soumis
aux deux conditions suivantes: (1) ce dispositif ne doit pas causer d’interférences nuisibles, et (2) cet
appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un
fonctionnement indésirable.
Avertissement: Les changements ou modifications apportés à cette unité n’étant pas expressément
approuvés par la partie responsable de la conformité pourrait annuler l’autorité de l’utilisateur de faire
fonctionner l’équipement.
REMARQUE: Cet équipement a été testé et trouvé conforme aux limites pour un dispositif numérique
de classe B, conformément à la Partie 15 des règlements de la FCC. Ces limites sont conçues pour
fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé
conformément aux instructions, peut causer des interférences nuisibles aux communications radio.
Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation
particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision,
ce qui peut être déterminé en allumant et en éteignant, l’utilisateur est encouragé à essayer de corriger
l’interférence par un ou plusieurs des mesures suivantes:
• Réorienteroudéplacerl’antennederéception.
• Augmentezladistanceentrel’équipementetlerécepteur.
• Branchezl’appareildansuneprisesuruncircuitdifférentdeceluisurlequelestbranchélerécepteur.
• Consulterlerevendeurouuntechnicienradioqualifiépourassistance.
ZONES HUMIDES
Installez le thermostat à un minimum de 5pi des douches, baignoires et autres sources d’eau.
NOTES IMPORTANTES

14
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
Pour installer votre thermostat sur le mur, vous aurez besoin d'un
coffret de branchement carré à un socle de 4" x 4".
Ouverture du thermostat
1. Séparez la face avant du thermostat comme indiqué sur la
photo ci-dessous.
2. Dévissez les deux vis de fermeture (situées au bas du
thermostat) jusqu'à ce qu'elles ne tournent plus.
3. Sortez la face avant du thermostat en tirant la moitié
inférieure du cadre extérieur vers vous puis vers le haut.
Placez-la dans un endroit sûr.
Installation de la boîte de branchement
1. Ouvrez la boîte de branchement et créez une ouverture en
appuyant sur un (ou plusieurs) trou(s) prédéssiné(s).
2. Placez la partie arrière dans le mur où vous avez choisi de
placer le thermostat.
3. A l'aide de 2 vis, fixez la partie arrière du 3iE à la partie avant
de la boîte électrique (voir photo ci-contre).
Raccordement des fils
1. Fixez les fils de sonde au thermostat en suivant les
instructions de la page 8.
2. Assurez-vous que vous avez tous les fils suivants reliés au
panneau arrière du thermostat:
- Cordon d'alimentation (ligne 1 et ligne 2)
- Fil chauffant (Ligne 1 et Ligne 2)
- Le fil de sonde
- Fil de sonde externe ou secondaire (si nécessaire)
3. Terminez le câblage comme expliqué dans les pages suivantes.
4. Faîtes entrer les fils dans la boîte électrique.
INSTALLATION
Coffret de branchement 4"x4"

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
15
IMPORTANT
Assurez-vous que les fils soient bien insérés et fixés dans les connecteurs verrouillés par rotation (serre-
fils). Les brins de fils en vrac doivent être coupés car ils pourraient provoquer un court-circuit.

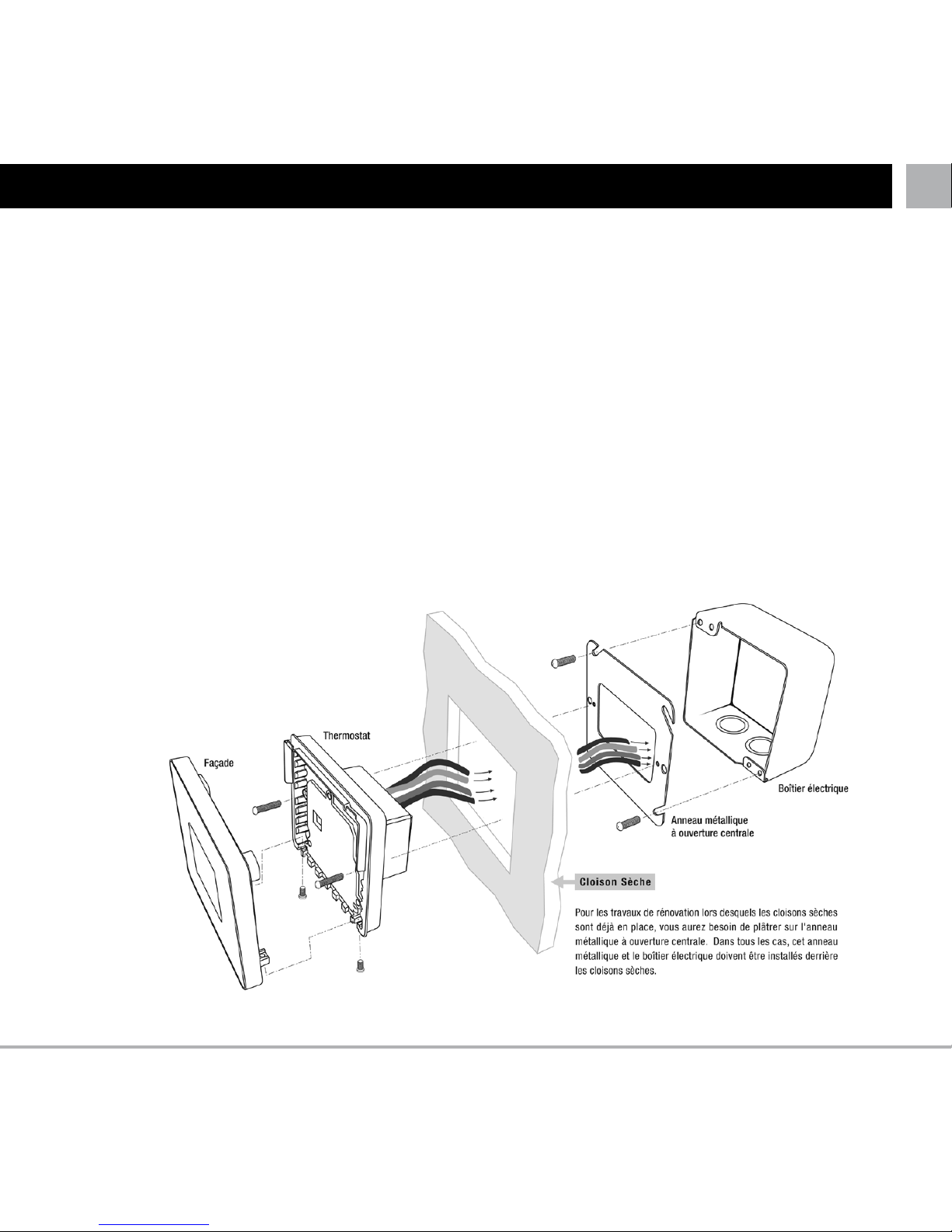

Montage du thermostat
1. Fermez la boîte de branchement électrique en vissant la partie avant (déjà attachée au module arrière
du thermostat) sur la partie arrière installée dans le mur.
2. Assurez-vous que le thermostat soit bien vertical avant de serrer complètement.
3. Replacez la face avant du thermostat:
- Alignez et positionnez-la sur les charnières,
- Poussez la partie inférieure jusqu'à ce que vous entendiez un «clic».
5. Assurez-vous que la face avant soit bien fixée et insérez les vis de fixation.
6. Serrez les deux vis de fixation.
Remarque: Ne pas obstruer la ventilation du thermostat.
INSTALLATION

16
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
BRANCHEMENT ELECTRIQUE
Connectez les fils électriques primaires à l'alimentation en utilisant des connecteurs sans soudure pour
fils de cuivre (voir schéma ci-dessous).
1. Connectez le thermostat à l’alimentation (Sous tension et neutre – MAX 240V)
2. Connectez aux planchers chauffants (Sous tension et Neutre – MAX 3600W/ 15 A)
3. Connectez au premier câble de la sonde de sol (peu importe la couleur)
4. Connectez au second câble de la sonde de sol (peu importe la couleur)
REMARQUE: Toutes les connexions doivent être effectuées par un électricien qualifié et doivent être
conformes au code électrique local.
Caution: High Voltage
Disconnect power supply
before servicing.
AVERTISSEMENT:
HAUTE TENSION
For mounting on an outlet box only
1
2
3
EXT
SENSOR
(NO POLARITY)
L1-LOAD-L2
L2
LINE
L1
Do not use where exposed to rain
Ne pas utiliser dans un emplacement mouillé
1
2
3
EXT
SENSOR
(NO POLARITY)
L1-LOAD-L2
L2
LINE
L1
LOAD
RED
LOAD
BLACK
LINE
BLACK
LINE
RED
BARE COPPER
(ground)
FLOOR
SENSOR
WARMUP
HEATER
15A MAX.
Caution: High Voltage
Disconnect power supply
before servicing.
AVERTISSEMENT:
HAUTE TENSION
For mounting on an outlet box only
1
2
3
EXT
SENSOR
(NO POLARITY)
L1-LOAD-L2
L2
LINE
L1
Do not use where exposed to rain
Ne pas utiliser dans un emplacement mouillé
1
2
3
EXT
SENSOR
(NO POLARITY)
L1-LOAD-L2
L2
LINE
L1
LOAD
RED
LOAD
BLACK
LINE
BLACK
LINE
RED
BARE COPPER
(ground)
FLOOR
SENSOR
WARMUP
HEATER
15A MAX.

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
17
Installation électrique spécifique
Installation de la deuxième sonde (sonde de sol secondaire ou sonde externe):
• Connectezle1er câble de la sonde externe ou sonde au sol secondaire au terminal 2
• Connectezle2ecâble de la sonde externe ou sonde au sol secondaire au terminal 3
Installation maître/relais (2 thermostats connectés ensemble):
• Connectezleterminal3du“maître”auterminal3du“relais”.
• Connectezleterminal2du“maître”auterminal2du“relais”.
NOTE:Lethermostat“relais“n'utiliseraplussapropresondeausolpourrégulerlatempérature.Ilse
mettra en marche et s'arrêtera en tandem avec le thermostat maître.
Mise en marche
Vous pouvez maintenant mettre en route le thermostat et commencer la programmation. Le menu
simplifié vous guidera durant cette opération. Si vous voulez allumer ou éteindre le thermostat et le
plancher chauffant électrique, il suffit d’appuyer sur la touche encastrée au bas du thermostat pendant
3 secondes.
Il est important de vérifier que le DDFT soit bien installé et qu'il fonctionne correctement. Les tests ne
peuvent être effectués que lorsque le thermostat est en marche (voir le guide de programmation pour
plus de détails).
Quand vous serez sûr que la sonde de sol, le DDFT et les éléments chauffants fonctionnent correctement,
vous pourrez alors finir la pose de votre revêtement de sol et retirer la protection de l’écran du thermostat.
MISE EN MARCHE ET MESSAGES D’ERREUR
Messages d'erreur
surcharge Cela se produira si plus de 3.6kW (16 A) ont été connecté au thermostat
er1 Cela se produira si aucune sonde de sol n’a été détectée
er2 Cela se produira si la sonde de sol a un court-circuit
message de défaut à la terre Cela se produira si un défaut à la terre est détecté

18
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
GARANTIE
Warmup Inc garantit ce produit d'être exempt de défauts matériels
ou de fabrication, en utilisation et fonctionnement normal, pour une
période de trois (3) ans à compter de la date d'achat. A tout moment
au cours de la période de garantie si le produit est jugé défectueux,
Warmup le réparera ou le remplacera, à sa propre discrétion.
Si le produit est défectueux, veuillez soit,
(I) le retourner, avec une facture ou toute autre preuve d'achat
datée, à l'endroit où vous l'avez acheté, ou
(ii)communiquer avec Warmup. Warmup déterminera si le produit
doit être retourné ou remplacé.
Cette garantie ne couvre pas les frais de déménagement ou de
réinstallation, et ne s'appliquera pas s'il est démontré par Warmup
que le défaut de fonctionnement a été causé par détérioration qui a
eu lieu alors que le produit était en la possession du consommateur.
La seule responsabilité de Warmup est de réparer ou de remplacer le
produit dans les conditions énoncées ci-dessus.
WARMUP NE SERA TENU RESPONSABLE POUR TOUT DOMMAGE
OU PERTE DE QUELQUE NATURE QUE CE SOIT, Y COMPRIS LES
DOMMAGES DIRECTS OU INDIRECTS RÉSULTANT, DIRECTEMENT
OU INDIRECTEMENT D'UNE VIOLATION DE TOUTE GARANTIE,
EXPRIMEE OU IMPLICITE OU DE TOUTE AUTRE DÉFAILLANCE DE CE
PRODUIT. CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE
WARMUP SUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE
IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE
ET D'ADAPTATION À UN USAGE PARTICULIER, EST LIMITÉE À LA
PÉRIODE DE TROIS ANS DE LA PRÉSENTE GARANTIE.
Cette garantie n'affecte pas vos droits statutaires.
VEUILLEZ ENREGISTRER VOTRE PRODUIT CHAUFFANT A:
www.warmup.com ou www.warmup.ca
GARANTIE
INST
ALLATION
GU
ARANTEE
TM
INSTALLATION
GUARANTEE
TM

24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
19
Vous pouvez visualiser ou télécharger le manuel de programmation sur notre site internet à:
www.warmup.ca (français)
Pour plus d'information à propos du 3iE, veuillez consulter
www.3iethermostat.com
PROGRAMMER VOTRE THERMOSTAT

20
24/7 Technical hotline - Ligne d’assistance technique - Línea de asistencia técnica
US 1.888.927.6333 / CA 1.888.592.7687
CONTENIDO
El termostato 3iE™ ha sido diseñado para brindar confort a su hogar al facilitar el control de temperatura
de su sistema de calefacción por suelo radiante Warmup. El termostado ha sido fabricado para recibir
señales de temperatura de los sensores a listados continuación:
1. Sensor de ambiente ubicado en el interior del termostato
2. Sensor de temperatura de suelo instalado bajo el revestimiento (Ver las instrucciones del termostato
para más detalles)
3. Segundo sensor opcional (ya sea instalado en el suelo o en exteriores)
Importante: El termostato no es un dispositivo de seguridad y por lo tanto su uso debe estar limitado a los
productos de calefacción por suelo radiante Warmup. Durante el proceso de programación del termostato,
es importante elegir el tipo de suelo correcto, con el fin de evitar daños en el revestimiento de éste último.
ADVERTENCIA– nota importante sobre seguridad
No se debe accionar el termostato antes de haber verificado que toda la instalación cumple con los
requisitos vigentes de seguridad general para instalaciones eléctricas. Aísle la fuente de alimentación
antes de realizar cualquier instalación o trabajo de mantenimiento en esta unidad de control y sus
componentes asociados. Solamente personal competente (electricistas cualificados) deberán instalar esta
unidad de control y los componentes asociados. La instalación eléctrica deberá realizarse de acuerdo con
las Normativas Estatutarias aplicables más recientes.
Introducción Page 21
Notas importantes Page 22
Assemblea del conducto a la sonda Page 23
Instalación Page 24
Conexión eléctrica Page 25
Encendido & mensajes de error Page 26
Garantía Page 27
