Warn 79403 User manual

WARN INDUSTRIES PAGE 1 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
INSTALLATION INSTRUCTIONS
PLOW MOUNTING KIT
Part Number: 79403
Application: YAMAHA GRIZZLY 700
WARNING
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys Read the Plow Operator’s Manual, the Winch Operator’s Manual and all warning labels before operating.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys use extreme caution when drilling on any vehicle. Make sure that all fuel lines, brake lines, electrical wires, and other
objects are not punctured or damaged when/if drilling on the vehicle. Thoroughly inspect the area to be drilled (on both sides of
material) prior to drilling, and relocate any objects that may be damaged. Failure to inspect the area to be drilled may result in
vehicle damage, electrical shock, fire or personal injury.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys wear safety glasses when installing this kit. A drilling operation will cause flying metal chips. Flying chips can cause eye
injury.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys use extreme caution when cutting and trimming during fitting.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys remove jewelry and wear eye protection.
NeNe
NeNe
Nevv
vv
verer
erer
er lean over battery while making connections.
NeNe
NeNe
Nevv
vv
ver rer r
er rer r
er routout
outout
oute electrical cables:e electrical cables:
e electrical cables:e electrical cables:
e electrical cables:
oAcross any sharp edges.
oThrough or near moving parts.
oNear parts that become hot.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys insulate and protect all exposed wiring and electrical terminals.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys install terminal boots as directed in installation instructions.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys use appropriate and adequate care in lifting components into place.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys insure components will remain secure during installation and operation.
Alw
Alw
AlwAlw
Alwaa
aa
aysys
ysys
ys tighten all nuts and bolts securely, per the installation instructions.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys operate the vehicle at a walking speed with the blade installed. Never exceed 5 mph (8 km/h), even with blade up.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys plow cautiously, impact with hidden or stationary object may cause the vehicle to stop suddenly or go out of control.
NeNe
NeNe
Nevv
vv
verer
erer
er operate the vehicle on slopes greater than 10 degrees with the plow installed.
NeNe
NeNe
Nevv
vv
verer
erer
er stand or ride on the plow.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys stay clear of moving parts and joints. Always keep others away when operating or adjusting plow.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys perform regular inspections and maintenance on the plow mechanism, fasteners, cable and related hardware.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys replace all worn or damaged parts before operating.
NeNe
NeNe
Nevv
vv
verer
erer
er operate this WARN product with damaged or missing parts.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys drive slowly over bumpy and rough terrain. Driving at speeds that cause the plow to bounce while in the up position can
cause the winch to back-drive, causing the plow to work its way down. This may result in the plow impacting a stationary object
and cause damage to the vehicle and operator injury or death.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys drive at speeds such that the plow does not bounce and be aware of the plow position while driving at all times.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys be aware that the purpose of the j-bolt is to break the connection between the plow and the winch, to prevent serious
damage to the ATV if the plow is raised too high. The plow blade will drop suddenly if the j-bolt breaks, so always be sure there
are no bystanders when you raise and lower the plow.
Ne
Ne
NeNe
Nevv
vv
verer
erer
er raise the top of the plow above the headlights of the ATV, as it may damage the vehicle and plow.
AlwAlw
AlwAlw
Alwaa
aa
aysys
ysys
ys replace a deformed or broken j-bolt with the spare j-bolt included in the kit.
INJURY HAZARD
Failure to observe these instructions could lead to severe injury or death.
Your safety, and the safety of others, is very important. To help you make informed decisions about
safety, we have provided installation and operating instructions and other information on labels and in
this guide. This information alerts you to potential hazards that could hurt you or others. It is not
possible to warn you about all potential hazards associated with this product, you must use your own
good judgment.
CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT
DAMAGE. READ AND UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING
INSTRUCTIONS BEFORE INSTALLING AND OPERATING THIS PRODUCT.
This guide identifies potential hazards and has important safety messages that help you and others avoid
personal injury or death. WARNING and CAUTION are signal words that identify the level of hazard.
These signal words mean:
WARNING signals a hazard that could cause serious injury or death, if you do not follow
recommendations. CAUTION signals a hazard that may cause minor to moderate injury, if you
do not follow recommendations.
This guide uses NOTICE to call attention to important mechanical information, and Note: to emphasize
general information worthy of special attention.

WARN INDUSTRIES PAGE 2 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
II. TABLE OF CONTENTS
Tools Required page 2
Torque Specifications page 2
Parts List page 3
Installation page 4-6
Maintenance/Care page 7
Tips/Troubleshooting page 7
Caution
MoMo
MoMo
Moving Pving P
ving Pving P
ving Parar
arar
arts Entanglement Hazardts Entanglement Hazard
ts Entanglement Hazardts Entanglement Hazard
ts Entanglement Hazard
FF
FF
Failure tailure t
ailure tailure t
ailure to obsero obser
o obsero obser
o observv
vv
ve these instructions could lead te these instructions could lead t
e these instructions could lead te these instructions could lead t
e these instructions could lead to minor or moderato minor or moderat
o minor or moderato minor or moderat
o minor or moderate injure injur
e injure injur
e injuryy
yy
y..
..
.
Always take time to fully read and understand the installation and Operations Guide included with this product.
Never operate this product if you are under 16 years of age.
Never operate this product when under the influence of drugs, alcohol or medications.
Read installation and operating instructions thoroughly.
Notice
Equipment Damage
Always refer to the Installation and Specification Guide, supplied in the winch kit, for all wiring schematics and specific
details on how to wire this WARN product to your vehicle.
Read installation and operating instructions thoroughly.
IV. TORQUE SPECIFICATIONS
Grade 8.8 Only
M6 10.5 N-m (8 lb. ft.)
M8 26 N-m (17 lb. ft.)
M10 51 N-m (30 lb. ft.)
M12 89 N-m (50 lb. ft.)
M14 141 N-m (75 lb. ft.)
III. TOOLS REQUIRED
- RATCHET
- 10mm,12mm, 13mm, 15mm SOCKET
- 10mm, 12mm, 13mm, 15mm WRENCH

WARN INDUSTRIES PAGE 3 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
Reference Part Number Qty Description
A1 80298 1 PLOW MOUNT
A2 80532 1 BRKT SUPPORT
A3 79225 1 BOLT ON FLANGE LH
A4 79226 1 BOLT ON FLANGE RH
B1 79413 2 M8-1.25 X 31mm X 44MM U-BOLT
B2 1324 6 5/16" ID, FLAT WASHER
B3 78648 4 M8-1.25 X 20MM HEX FLANGE BOLT
B4 71588 4 M8-1.25, FLANG LOCKING HEX NUT
B5 73784 2 M10-1.25 X 16mm, FLANGE BOLT
C1 79712 2 3/8" DIA. L- CLIP RETAINING PIN

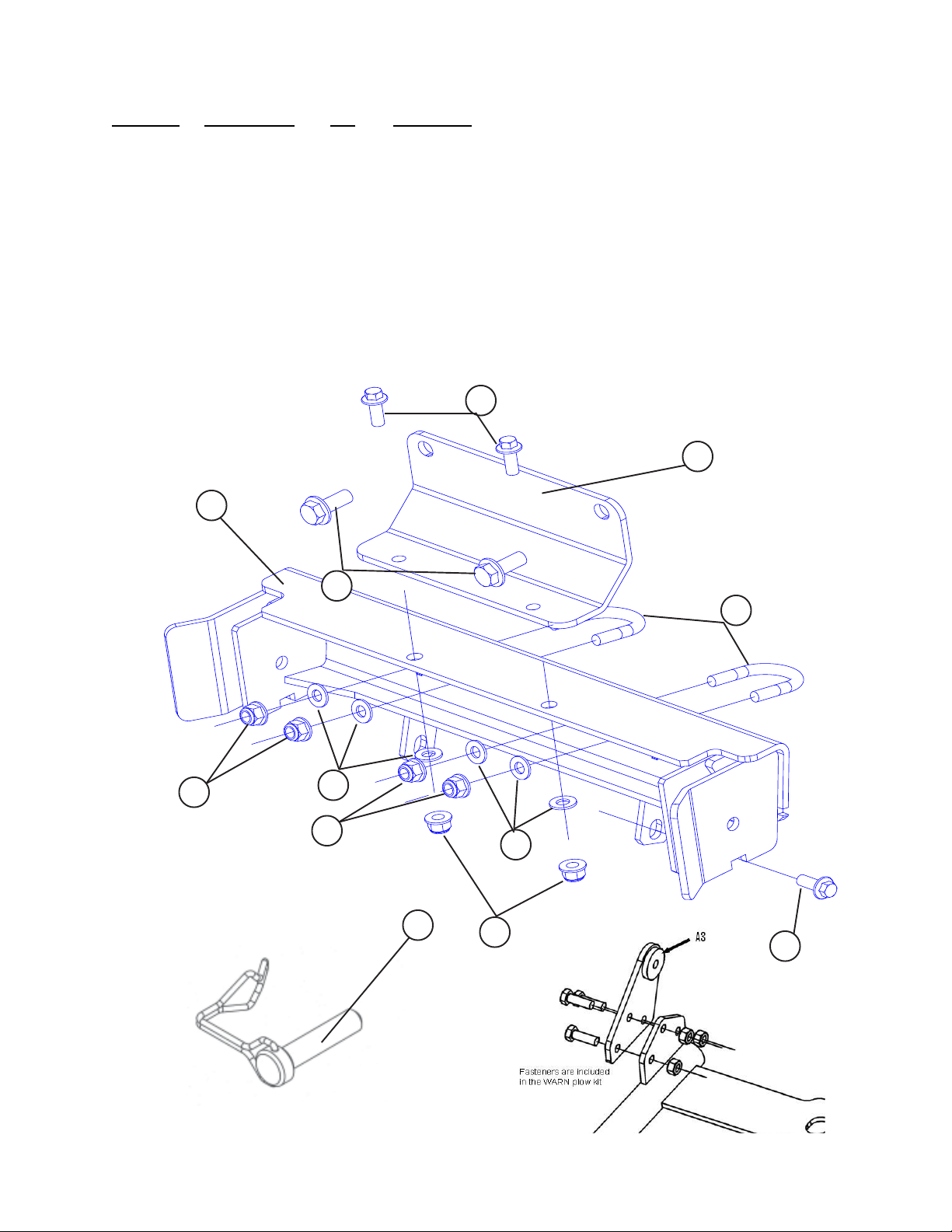

V. PARTS LIST
C1
B2
B4 B3
B1
A2
B5
A1
B3
B4
B4
B2

WARN INDUSTRIES PAGE 4 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
Figure 1
Figure 2
VI. INSTALLATION
1. If necessary, remove winch and winch plate.
Remove winch hook so winch can be removed
without the need to remove roller fairlead from
the mounting plate. It will be nessecary to
remove the front skid plate.
2. Remove the lower stock M8 fasteners that
connect the front grab bar to the lower frame
connection points
3. Slide plow mounting plate into place from the
side opening of ATV (Figure 2). The plow
mounting plate should sit in front of the frame
rails. The two lower mounting tabs of the plow
mounting plate will align with the M8 fasteners
removed in step 2.
4. Using the provided M8-1.25 x 20mm bolts (B3),
replace the bolts removed from the lower grab
bar mounting location in step 2. Insert into the
lower mounting tabs on the plow mounting plate
into the grab bar and the frame mounting position
Do not tighten completely.

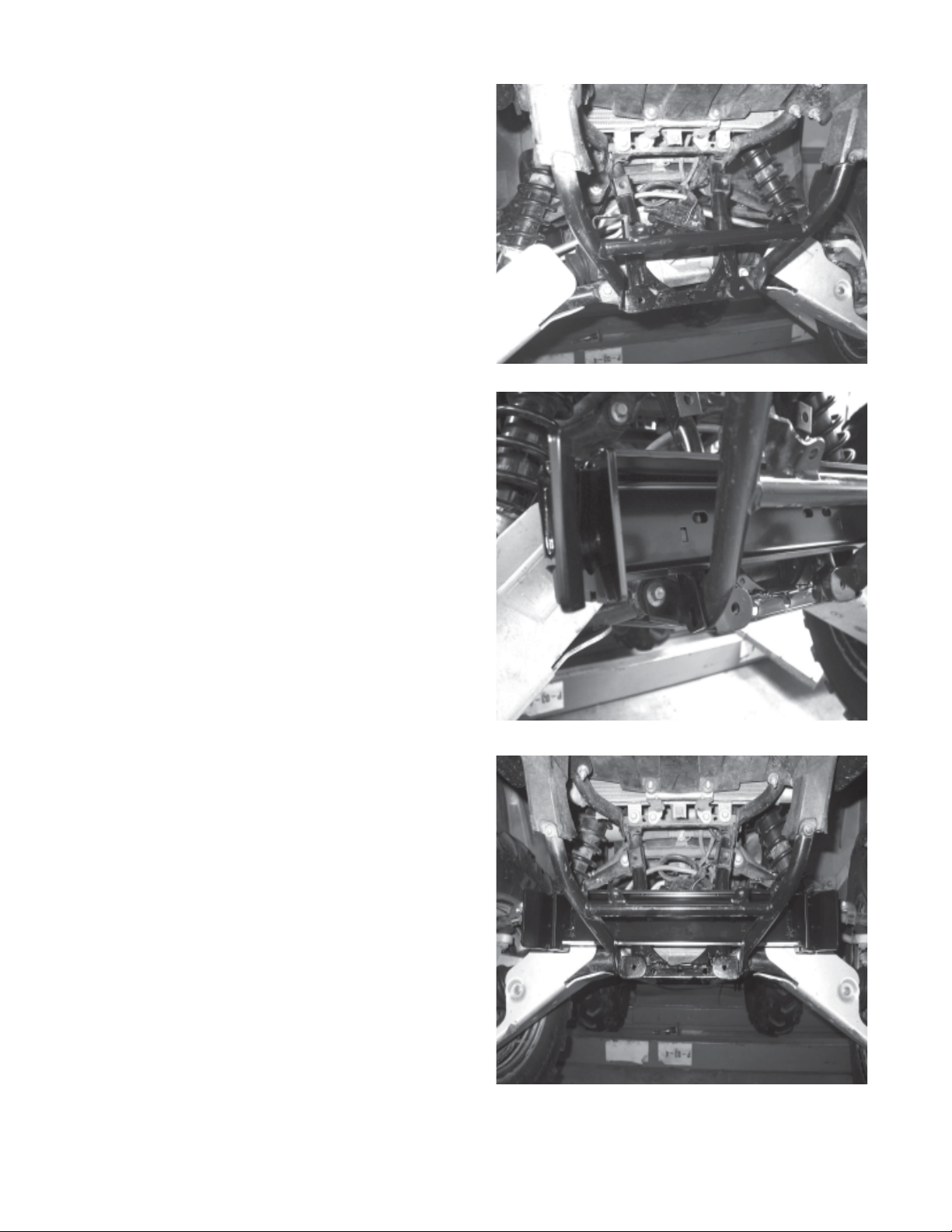

Figure 3

WARN INDUSTRIES PAGE 5 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
Figure 4
Figure 5
INSTALLATION CONT.
5. Place the 2 M8-1.25 U-bolts (B1) into position
around the frame rails and into the plow mount-
ing plate. Attach using 2 flat washers (B2) and
2 M8-1.25 locking hex nuts (B4) see figure 3.
6. If a winch is not being used in conjunction with
this plow mounting kit then the support bracket
(A2) will need to be placed into position at this
time. Move to step 8 if using a winch.
7. Attach the support bracket to the plow mounting
plate using 2 M8-1.25 x 20mm hex bolts (B3),
flat washers (B2) and M8-1.25 locking hex nuts
(B4), do not tighten at this time. Attach the rear
panel of the support bracket to the frame rails
using the M10-1.25 x 16mm hex flange bolts
(B5).
8. If the winch is being utilized with the plow
mounting kit the support bracket will not be
needed. Place the winch and mounting plate into
position and attach to the plow mounting plate
using 2 M8-1.25 x 25mm hex bolts and lock
washers that attach the rear feet of the winch.
These fasteners will be found in the winch
hardware kit. Run the bolts up through the plow
mounting plate and the winch mounting plate and
into the winch. Attach the rear panel of the
mounting plate to the frame rails using the M10-
1.25 x 16mm hex flange bolts (B5).

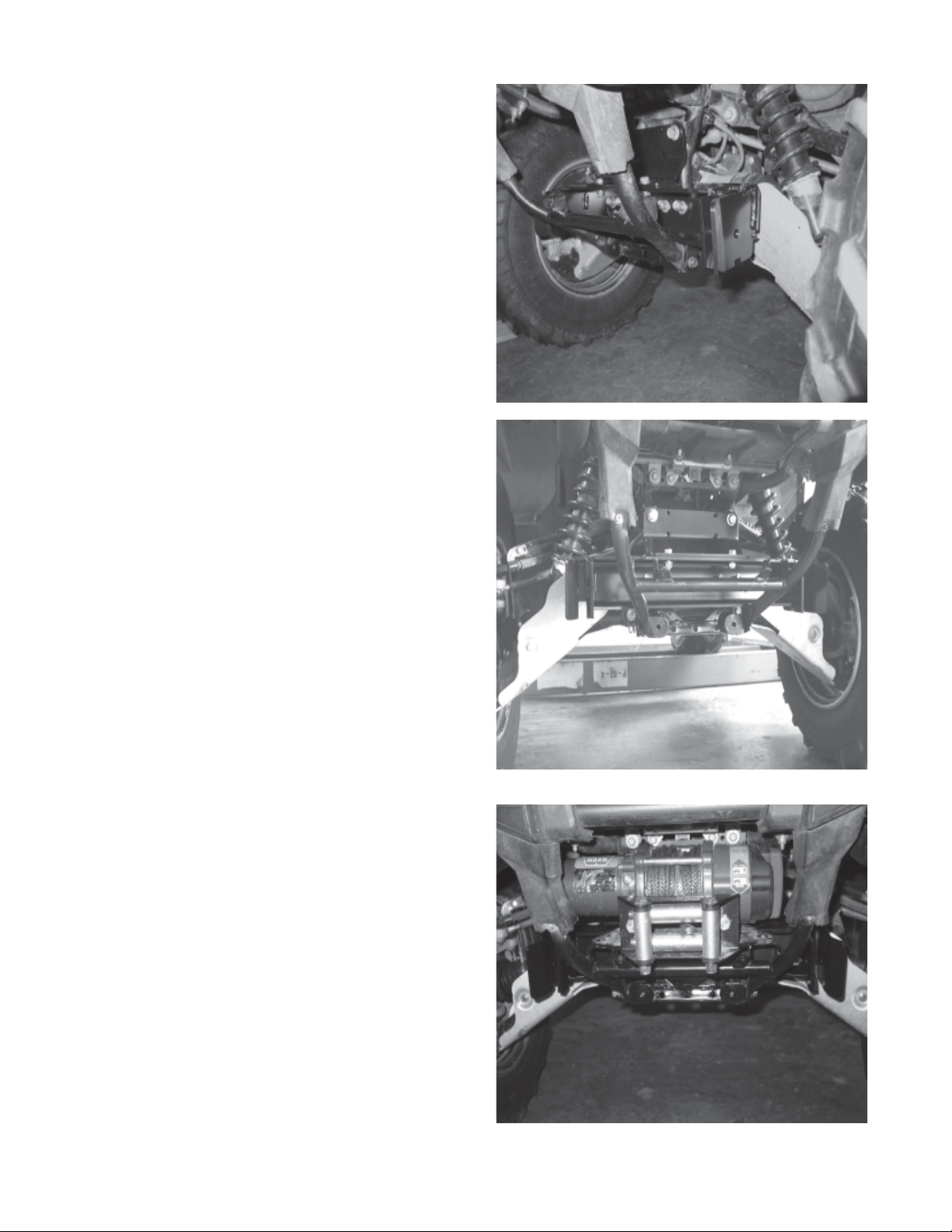

Figure 6
NOTE: Please see the WARN winch installation
instructions to install the roller fairlead.

WARN INDUSTRIES PAGE 6 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
9. Attach the front of the winch mounting plate to
the grab bar using 2 M10 x 16mm hex flange
bolts and M10 hex nuts, these fasteners will be
found in the winch mounting kit hardware
package.
10. Go through the entire kit and tighten all fasteners
at this time using the recommended torque from
the table on page 2.
11. See WARN winch kit installation instructions for
wiring and terminal connection to winch.
12. Attach the left and right flange brackets (A3, A4)
to the plow tube assembly using M8-1.25 hex
bolts and M8-1.25 locking hex nuts, the hardware
is supplied with the plow tube kit.
13. To attach the plow to the ATV align plow push
tubes with plow mount tabs. Lift plow push tubes
and set the pucks into the cradles of the plow
mount (Figure 8 and 9). Push pin (C1) through
the mount and push tube assembly and lock the
pin’s retaining clip onto the tabs on the rear of
the plow mounting plate.
INSTALLATION CONT.
Figure 8
Figure 9
Figure 7

WARN INDUSTRIES PAGE 7 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
VI. MAINTENANCE/CARE
•Inspect all metal parts on the plow, plow mount, and related hardware. Replace all parts that appears
rusted or deformed prior to use.
•Inspect all nuts and bolts on the plow, plow mount, and related hardware prior to each use. Tighten
all nuts and bolts that appear to be loose. Stripped, fractured, or bent bolts or nuts need to be
replaced immediately.
•Check all cables prior to use. Replace cables that are worn or frayed.
•Check all moving and rotating parts. Remove debris that may inhibit the part from moving freely.
VII. TROUBLE SHOOTING
Trouble Inspection Diagnosis Action
A. Check that the
side slots in
skidpan align
with the hole
and nut in the
chassis.
Difficulty
getting bolts to
line up with
holes in
chassis.
1. Make sure the
skidpan slots
aligns with the hole
when the mount is
not compressed
against it.
1. Adjust and move the
skidpan while compressing
the plow mount against it
until the skidpan slots align
with the hole.
2. Make sure the
skidpan slots align
with the hole when
the U-bolts are put
through the
skidpan.
2. Increase the diameter or slot
the holes drilled through the
skidpan until the skidpan
slots align with the holes.
The electric
actuator cable
will not rotate
within the
termination
bracket.
A. Check the
termination of
the actuator
cable.
1. Make sure the
cable is in the slot
of the termination
bracket, the
cylindrical pin is
attached to the
cable, and the
termination bracket
is attached such
that it leans toward
the plow blade.
1. Mount the bracket to the
plow crossmember on the
plow blade side angling
toward the blade. Slide the
end of the actuator cable
through the termination
bracket slot. Slide the
cylindrical pin over the end
of the cable and terminate
with a 1/4” nut (D). The
completed assembly should
look like Figure 12.
A. Check the
alignment of the
plow mount
holes in relation
to the plow
holes.
Difficulty
getting plow
pins through
the plow and
plow mount.
1. Make sure the plow
and vehicle are
both on a flat non-
sloping surface.
1. Move the plow and vehicle
to a flat non-sloping surface.
2. Make sure the plow
holes align per-
fectly with the plow
mount holes.
2. Place a smaller diameter rod
(such as a drill bit) through
the holes and align the two.
Once the two are aligned,
hold the plow in place and
put the plow pin through the
two holes.

WARN INDUSTRIES PAGE 8 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
Votre sécurité et celle des autres est très importante. Afin de vous permettre de prendre des décisions éclairées dans le domaine de la
sécurité, nous vous avons fourni des instructions relatives à l’installation et à l’utilisation du produit ainsi que d’autres informations
figurant sur des étiquettes et dans ce guide. Ces informations attirent l’attention sur les risques de danger pouvant vous affecter ainsi
qu’autrui. Nous ne sommes pas en mesure de vous mettre en garde contre tous les dangers potentiels associés à ce produit. Il vous incombe
par conséquent de faire preuve de jugement.
TOUTE INSTALLATION OU UTILISATION IMPRUDENTE PEUT ENTRAÎNER DES BLESSURES GRAVES OU
ENDOMMAGER L’ÉQUIPEMENT. PRENEZ SOIN DE LIRE ET DE BIENASSIMILER LES CONSIGNES DE SÉCURITÉ ET
D’UTILISATION DU PRODUITAVANT DE L’INSTALLER ET DE L’UTILISER.
Ce guide identifie les dangers potentiels et comporte des consignes de sécurité importantes qui permettent à vous et à autrui d’éviter les
risques de blessures graves ou de mort. Les termes AVERTISSEMENT et MISE EN GARDE sont des indicateurs du niveau de danger.
Signification des indicateurs :
Le terme AVERTISSEMENT souligne un danger potentiel qui peut entraîner des blessures graves ou la mort si vous ne suivez pas les
consignes.
Le terme MISE EN GARDE souligne un danger potentiel susceptible d’entraîner des blessures mineures ou modérées si vous ne
suivez pas les consignes.
Ce guide utilise le terme AVIS pour attirer votre attention sur des informations mécaniques importantes, et le terme Remarque : pour
souligner des informations générales qui méritent une attention particulière.
Lisez toujours les manuels de l’utilisateur de la lame et du treuil, ainsi que toutes les étiquettes de mise en garde, avant toute utilisation.
Faites toujours extrêmement attention lorsque vous percez la carrosserie d’un véhicule. Veillez à ne pas perforer ni endommager les
conduites de carburant, les conduites de frein, le câblage électrique ou tout autre objet lorsque vous percez. Inspectez soigneusement
l’emplacement à percer (des deux côtés du matériau) avant de le faire, et déplacez tous les objets risquant d’être endommagés. Le fait de
ne pas inspecter l’emplacement peut finir par endommager le véhicule, entraîner un choc électrique, un incendie ou des blessures.
Portez toujours des lunettes de protection lors de l’installation du kit. Des éclats métalliques sont projetés durant le perçage. Ces éclats
peuvent causer des lésions oculaires.
Faites toujours très attention lorsque vous découpez ou ébarbez.
Retireztoujours les bijoux et portez des lunettes de sécurité. Ne vous penchez jamais au-dessus de la batterie en procédant aux
connexions.
Ne faites jamais passer des câbles électriques :
Sur des bords tranchants.
Par des pièces mobiles ou à proximité.
À proximité de pièces pouvant devenir chaudes.
Isolez et protégez toujours tous les fils et bornes électriques exposés.
Installez toujours les capuchons de borne de la manière indiquée dans les instructions d’installation.
Faites toujours attention lorsque vous placez des composants.
Assurez-voustoujours que les composants sont bien fixés durant l’installation et l’utilisation.
Serreztoujours bien les écrous et les boulons conformément aux instructions d’installation.
Conduisez toujours le véhicule, équipé de la lame, à vitesse de marche.Ne dépassez jamais 8 km/h (5 m/h) même si la lame est relevée.
Utiliseztoujours la lame avec prudence. Tout impact avec un objet caché ou fixe pourrait bloquer soudainement le véhicule ou le rendre
incontrôlable.
Ne conduisez jamais le véhicule équipé de la lame sur des pentes de plus de 10 degrés.
Ne vous tenez jamais debout ou à califourchon sur la lame.
Tenez-vous toujours à l’écart des pièces mobiles et des joints. Ne laissez jamais personne s’approcher durant l’utilisation ou le réglage de
la lame.
Effectueztoujours régulièrement les inspections et l’entretien du mécanisme de la lame, des fixations, du câble et du matériel connexe.
Remplaceztoujours toutes les pièces usées ou endommagées avant l’utilisation.
Ne faites jamais fonctionner ce produit WARN avec des pièces endommagées ou manquantes.
Conduisez toujours lentement sur les terrains cahoteux ou accidentés. Le fait de conduire à des vitesses qui secouent la lame alors qu’elle
est en position relevée peut provoquer le déroulement du treuil, ayant pour effet de baisser la lame. La lame pourrait frapper un objet
stationnaire et, par conséquent, endommager le véhicule et blesser l’opérateur, voire entraîner sa mort.
Conduiseztoujours à des vitesses telles que la lame n’est pas secouée et en étant toujours attentif à la position celle-ci.
Gardez toujours à l’esprit que le crochet fileté a pour fonction de rompre la connexion entre la lame et le treuil pour éviter d’endommager
sérieusement le VTT si la lame est relevée trop haut. Si le crochet fileté casse, la lame tombera brusquement. Assurez-vous donc que
personne ne se trouve à proximité lorsque vous la relevez ou l’abaissez.
Évitez toujours de relever le haut de la lame au-dessus des phares du VTT car cela peut endommager le véhicule et la lame.
Remplaceztoujours un crochet fileté déformé ou brisé par le crochet fileté neuf fourni dans le kit.
RISQUES DE BLESSURES
Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.
AVERTISSEMENT
INSTRUCTIONS D’INSTALLATION
Kit de montage de lame pour
Numéro de pièce: 79403
Méthode d’application: Yamaha Grizzly 700

WARN INDUSTRIES PAGE 9 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
II. TABLE DES MATIÈRES
Outils Requis page 2
Couples De Serrage page 2
Liste Des Pieces page 3
Installation page 4-6
Maintence/Entretien page 7
MISE EN GARDE
Danger de happement par des pièces mobiles
Le non-respect des instructions peut entraîner des blessures mineures ou modérées.
Prenez toujours le temps de bien lire et comprendre le manuel d’installation et d’utilisation inclus avec ce produit.
Les personnes âgées de moins de 16 ans ne doivent jamais faire fonctionner ce produit.
Ne faites jamais fonctionner ce produit sous l’effet de drogues, de l’alcool ou de médicaments.
Veuillez lire attentivement les instructions concernant l’installation et l’utilisation.
Veuillez lire attentivement les instructions concernant l’installation et l’utilisation.
Avis
Équipement endommagé
Reportez-vous toujours au Guide d’installation et de spécification, fourni dans le kit de treuil, pour tous les schémas de
câblage et des informations détaillées concernant la façon de brancher ce produit WARN sur votre véhicule.
III. OUTILS REQUIS
- CLIQUET
- DOUILLE 10 mm, 12 mm, 13 mm, 15 mm
- CLÉ 10 mm, 12 mm, 13 mm, 15 mm
IV. COUPLES DE SERRAGE
Catégorie 8.8 seulement
M6 10,5 N-m (8 pi-lb)
M8 26 N-m (17 pi-lb)
M10 51 N-m (30 pi-lb)
M12 89 N-m (50 pi-lb)
M14 141 N-m (75 pi-lb)

WARN INDUSTRIES PAGE 10 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
Référence Numéro de pièce Qté Description
A1 80298 1 KIT DE MONTAGE DE LAME
A2 80532 1 SUPPORT
A3 79225 1 BRIDE BOULONNÉE (GAUCHE)
A4 79226 1 BRIDE BOULONNÉE (DROITE)
B1 79413 2 BOULON EN U M8-1,25 X 31 mm X 44 mm
B2 1324 6 RONDELLE PLATE, 5/16 po diam. int.
B3 78648 4 BOULON À TÊTE HEXAGONALE À ÉPAULEMENT M8-1,25X20mm
B4 71588 4 ÉCROU DE BLOCAGE HEXAGONAL À EMBASE M8-1,25
B5 73784 2 BOULON À ÉPAULEMENT M10-1,25 x 16 mm
C1 79712 2 CLIP DE RETENUE DE CHEVILLE EN L, 3/8 PO DIAM.
V. LISTE DES PIÈCES
C1
B2
B4
B3
B1
A2
B5
A1
B3
B4
B4
B2

WARN INDUSTRIES PAGE 11 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
Figure 1
Figure 2
VI. INSTALLATION
1. Retirez au besoin le treuil et sa plaque. Retirez le
crochet du treuil de façon à pouvoir enlever le
treuil sans devoir retirer le guide-câble à rou-
leaux de la plaque de montage. Il sera nécessaire
de retirer la plaque de protection avant.
2. Retirez les fixations inférieures M8 génériques
qui connectent la barre d’appui avant aux points
de connexion inférieurs.
3. Glissez la plaque de montage de la lame en place
par l’ouverture latérale du VTT (figure 2). La
plaque de montage de la lame doit reposer devant
les rails du cadre. Les deux languettes de mon-
tage inférieures de la plaque de montage de la
lame s’alignent avec les fixations M8 enlevées à
l’étape 2.
4. À l’aide des boulons M8-1,25 x 20 mm (B3)
fournis, remplacez les boulons enlevés de
l’emplacement de montage de la barre d’appui
inférieure à l’étape 2. Insérez dans les languettes
de montage inférieures de la plaque de montage
de la lame, dans la barre d’appui et dans
l’emplacement de montage du cadre. Ne serrez
pas complètement.
Figure 3

WARN INDUSTRIES PAGE 12 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
Figure 4
Figure 5
INSTALLATION CONT.
5. Placez les 2 boulons en U M8-1,25 (B1) autour
des rails du cadre et dans la plaque de montage
de la lame. Fixez le tout à l’aide de 2 rondelles
plates (B2) et 2 écrous hexagonaux de blocage
M8-1,25 (B4). Voir figure 3.
6. Si vous n’utilisez pas de treuil avec ce kit de
montage de lame, vous devez maintenant mettre
en place le support (A2). Voir l'étape 8 si
utilisant un treuil.
7. Fixez le support à la plaque de montage de la
lame à l’aide de 2 boulons hexagonaux M8-1,25
x 20 mm (B3), rondelles plates (B2) et écrous
hexagonaux de blocage M8-1,25 (B4). Évitez de
serrer pour le moment. Fixez le panneau arrière
du support aux rails du cadre à l’aide des boulons
à tête hexagonale à épaulement M10-1,25 x 16
mm (B5).
8. Si le treuil est utilisé avec le kit de montage de
lame, le support ne sera pas nécessaire. Mettez en
place le treuil et la plaque de montage. Fixez-le à
la plaque de montage de la lame à l’aide des 2
boulons hexagonaux M8-1,25 x 25 mm et des
rondelles de blocage qui fixent les pattes arrière
du treuil. Cet outillage de fixation se trouve dans
le kit de matériel du treuil. Insérez les boulons à
travers la plaque de montage de la lame et la
plaque de montage du treuil, puis dans le treuil.
Fixez le panneau arrière de la plaque de montage
aux rails du cadre à l’aide des boulons à tête
hexagonale à épaulement M10-1,25 X 16 mm
(B5).
Figure 6
REMARQUE : Reportez-vous aux instructions de
montage de treuil WARN pour installer le
guide-câble à rouleaux.

WARN INDUSTRIES PAGE 13 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
9. Fixez le devant de la plaque de montage du treuil
à la barre d’appui à l’aide de 2 boulons à tête
hexagonale à épaulement M10 x 16 mm et
d’écrous hexagonaux M10. Cet outillage de
fixation se trouve dans le kit de matériel du treuil.
10. Utilisez le kit tout entier et serrez bien toutes les
fixations à ce point selon les couples de serrage
indiqués au tableau de la page 2.
11. Consultez les instructions de montage du kit de
treuil WARN en ce qui concerne le câblage et la
connexion des bornes au treuil.
12. Fixez les brides boulonnées gauche et droite (A3,
A4) au tube de lame à l’aide des boulons
hexagonaux M8-1,25 et écrous hexagonaux de
blocage M8-1,25. Le matériel de fixation est
fourni avec le kit de tube de lame.
13. Pour fixer la lame au VTT, alignez les tubes
poussoir de lame avec les languettes du kit de
montage de lame. Soulevez les tubes poussoir de
lame et placez les galets dans les berceaux du kit
de montage de lame (Figure 8 et 9). Enfoncez la
cheville (C1) dans le kit de montage ainsi que le
tube poussoir, puis verrouillez le clip de retenue
de la cheville sur les languettes à l’arrière de la
plaque de montage de la lame.
Figure 8
Figure 9
Figure 7
INSTALLATION CONT.

WARN INDUSTRIES PAGE 14 79404A1
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
VII. DÉPANNAGE
VI. MAINTENANCE/ENTRETIEN
1. Inspectez toutes les pièces du treuil, de la plaque de montage et le matériel de montage connexe
avant toute utilisation. Remplacez tout matériel qui semble rouillé ou déformé.
2. Avant toute utilisation, inspectez tous les écrous et boulons du treuil, de la plaque de montage de
lame et du matériel de montage connexe. Serrez bien tous les écrous qui en ont besoin. Les écrous et
boulons foirés, fracturés ou tordus doivent être remplacés.
3. Vérifiez tous les câbles avant toute utilisation. Remplacez les câbles qui semblent usés ou effilochés.
4. Inspectez toutes les pièces mobiles ou rotatives. Retirez les débris pouvant gêner le libre mouvement
des pièces.
Le câble
de
relevage
électrique
ne tourne
pas dans
le support
de
terminaison.
A. Vérifiez la
terminaison
du câble de
relevage.
1. Assurez-vous que
le câble est dans
la fente du support
de terminaison,
que la goupille
cylindrique est
fixée au câble et
que le support de
terminaison est
fixé de manière à
pencher vers la
lame.
1. Fixez le support à la
traverse de la lame, du côté
lame, en l’inclinant vers
celle-ci. Glissez l’extrémité
du câble de relevage dans
la fente du support de
terminaison. Glissez la
goupille cylindrique sur
l’extrémité du câble et
couvrez-la d’un écrou de 1/
4 po (D). Une fois terminé,
l’ensemble doit ressembler
à la Figure 12.
A. Vérifiez que les
fentes latérales
de la plaque de
protection sont
alignées avec
le trou et
l’écrou du
châssis.
Difficile
d’aligner les
boulons de
6 mm avec
les trous du
châssis.
1. Assurez-vous que
les fentes de la
plaque de protec-
tion sont alignées
avec le trou lorsque
le kit de montage
n’est pas pressé
contre elle.
1. Ajustez et déplacez la
plaque de protection tout
en pressant le kit de
montage de lame contre
elle jusqu’à ce que les
fentes de la plaque de
protection soient alignées
avec le trou.
2. Assurez-vous que
les fentes de la
plaque de protection
sont alignées avec
le trou lorsque les
boulons en U sont
introduits dans la
plaque de protec-
tion.
2. Élargissez ou allongez les
trous percés dans la plaque
de protection jusqu’à ce que
les fentes de la plaque de
protection soient alignées
avec les trous.
A. Vérifiez
l’alignement
des trous du
kit de mon-
tage de lame
par rapport
aux trous de
la lame.
Difficile de
faire
pénétrer les
goupilles de
la lame dans
la lame et
son kit de
montage.
1. Assurez-vous que
la lame et le
véhicule sont tous
les deux sur une
surface plane
horizontale.
1. Déplacez la lame et le
véhicule jusqu’à une
surface plane horizontale.
2. Assurez-vous
que trous de la
lame sont
parfaitement
alignés avec les
trous de son kit
de montage.
2. Placez une tige de petit
diamètre (telle qu’une mèche)
dans les trous et alignez-les.
Une fois les deux alignés,
maintenez la lame en place et
introduisez sa goupille dans
les deux trous.
Problème Inspection Diagnostic Intervention
