INSTALLATION INSTRUCTIONS

PLOW MOUNT KIT

Part Number: 88330

Application: 2012+ Kawasaki Teryx4

GENERAL SAFETY PRECAUTIONS

WARNING

IMPACT AND MOVING PARTS ENTANGLEMENT HAZARD

Failure to observe these instructions could lead to severe injury or death

• Always Read the Plow Operator’s Manual, the Winch Operator’s Manual and all warning labels before operating.

• Always use extreme caution when drilling on any vehicle. Make sure that all fuel lines, brake lines, electrical wires, and other objects are not punctured or damaged when/if drilling

on the vehicle. Thoroughly inspect the area to be drilled (on both sides of material) prior to drilling, and relocate any objects that may be damaged. Failure to inspect the area to be

drilledmayresultinvehicledamage,electricalshock,reorpersonalinjury.

• Alwayswearsafetyglasseswheninstallingthiskit.Adrillingoperationwillcauseyingmetalchips.Flyingchipscancauseeyeinjury.

• Alwaysuseextremecautionwhencuttingandtrimmingduringtting.

• Always remove jewelry and wear eye protection.

• Never lean over battery while making connections.

• Never route electrical cables:

o Across any sharp edges.

o Through or near moving parts.

o Near parts that become hot.

• Always insulate and protect all exposed wiring and electrical terminals.

• Always install terminal boots as directed in installation instructions.

• Always use appropriate and adequate care in lifting components into place.

• Always insure components will remain secure during installation and operation.

• Always tighten all nuts and bolts securely, per the installation instructions.

• Always operate the vehicle at a walking speed with the blade installed. Never exceed 5 mph (8 km/h), even with blade up.

• Always plow cautiously, impact with hidden or stationary object may cause the vehicle to stop suddenly or go out of control.

• Never operate the vehicle on slopes greater than 10 degrees with the plow installed.

• Never stand or ride on the plow.

• Always stay clear of moving parts and joints. Always keep others away when operating or adjusting plow.

• Always perform regular inspections and maintenance on the plow mechanism, fasteners, cable and related hardware.

• Always replace all worn or damaged parts before operating.

• Never operate this WARN product with damaged or missing parts.

• Always drive slowly over bumpy and rough terrain. Driving at speeds that cause the plow to bounce while in the up position can cause the winch to back-drive, causing the plow to

work its way down. This may result in the plow impacting a stationary object and cause damage to the vehicle and operator injury or death.

• Always drive at speeds such that the plow does not bounce and be aware of the plow position while driving at all times.

• Never raise the top of the plow above the headlights of the ATV, as it may damage the vehicle and plow.

Read installation and operating instructions thoroughly.

Your safety, and the safety of others, is very important. To help you make informed decisions about safety, we have

provided installation and operating instructions and other information on labels and in this guide. This information

alerts you to potential hazards that could hurt you or others. It is not possible to warn you about all potential hazards

associated with this product, you must use your own good judgment.

CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAMAGE. READ AND

UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BEFORE INSTALLING AND OPERATING THIS

PRODUCT.

This guide identies potential hazards and has important safety messages that help you and others avoid personal injury

or death. WARNING and CAUTION are signal words that identify the level of hazard. These signal words mean:

WARNING signals a hazard that could cause serious injury or death, if you do not follow recommendations. CAUTION

signals a hazard that may cause minor to moderate injury, if you do not follow recommendations.

This guide uses NOTICE to call attention to important mechanical information, and Note: to emphasize general

information worthy of special attention.

NOTICE

EQUIPMENT DAMAGE

• AlwaysrefertotheInstallationandSpecicationGuide,suppliedinthewinchkit,forallwiringschematicsandspecicdetailsonhowtowirethisWARNproducttoyourvehicle.

• Before using your plow, get familiar with the maximum height that the blade can be lifted without contacting vehicle. Lifting the blade too high may cause damage to the vehicle

and plow.

Read installation and operating instructions thoroughly.

CAUTION

MOVING PARTS ENTANGLEMENT HAZARD

Failure to observe these instructions could lead to minor or moderate injury

• Always take time to fully read and understand the installation and Operations Guide included with this product.

• Never operate this product if you are under 16 years of age.

• Neveroperatethisproductwhenundertheinuenceofdrugs,alcoholormedications.

Read installation and operating instructions thoroughly.

TABLE OF CONTENTS

Tools Required.......................................................................................................page 2

Parts List................................................................................................................page 3

Torque Specications............................................................................................page 3

Installation......................................................................................................... page 4-6

Operation........................................................................................................... page 7-8

Troubleshooting.....................................................................................................page 9

Maintenance/Care................................................................................................page 9

TOOLS REQUIRED

• Ratchet

• SocketExtensions

• Sockets: 10mm,13mm,14mm,17mm,1/2”

• Wrenches: 10mm,13mm,14mm,17mm,1/2”

• TorqueWrench

• #3PhillipsScrewdriver

BEFORE YOU BEGIN

• Beforebeginningplowmountinstallation,allowtheengineandexhaustsystemtocoolanddisconnectthenegativecable

fromthebattery.

Note: This kit is compatible with WARN’s line of ATV winches. Winch and winch mounting kits are sold separately and are re-

quired for lifting the plow. Please read WARN’s Winching Technique guide and winch installation guide, provided with the

winch, prior to installation and use of this product.

Note: If a Warn winch mount is already installed it will need to be removed to install this plow mount.

Note: Loosening the factory front tube guard bolts may aid in installation of this kit. Be sure to Re-tighten all factory bolts when

installation is complete.

Note: Refer to the exploded parts view for information about type and quantity of fasteners to use in the following steps.

NOTES

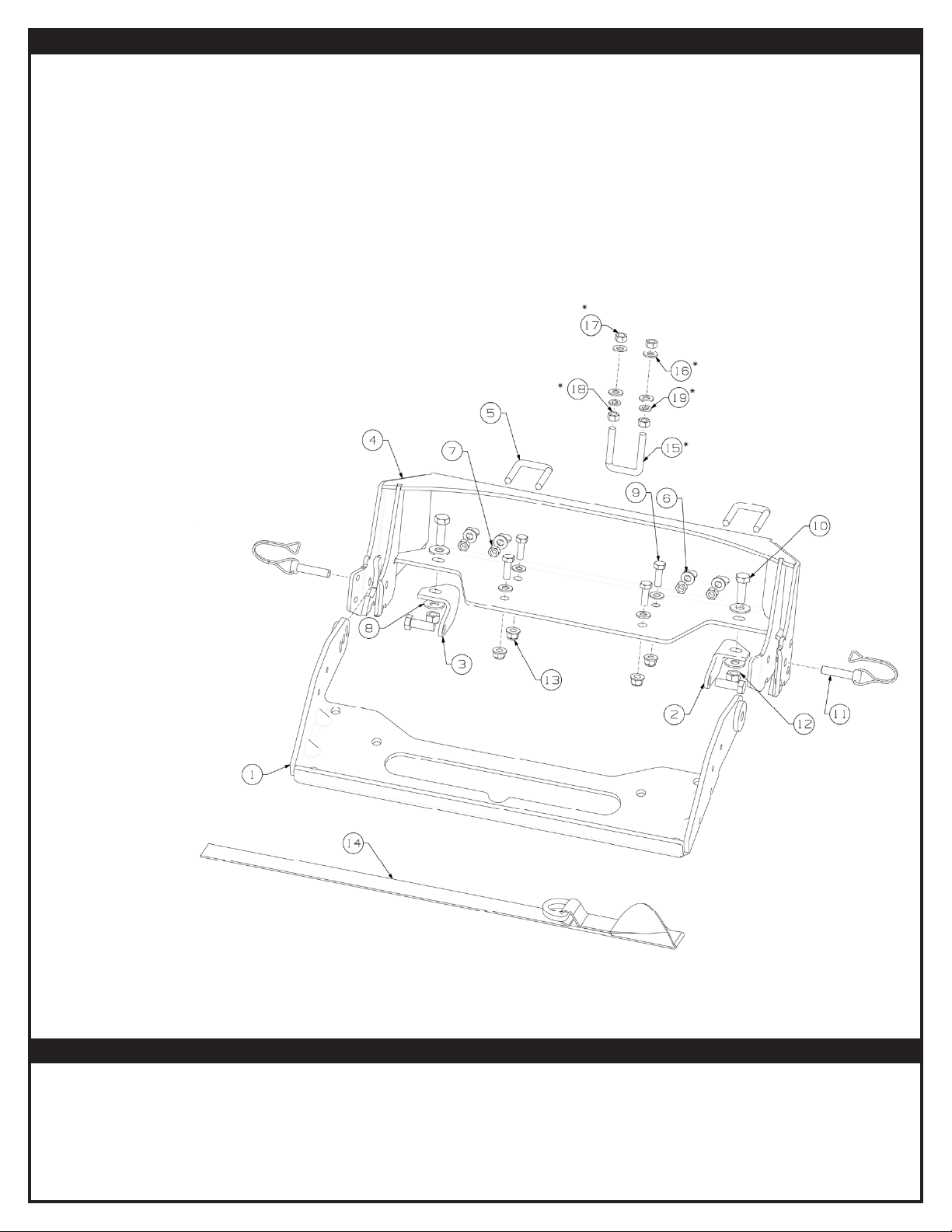

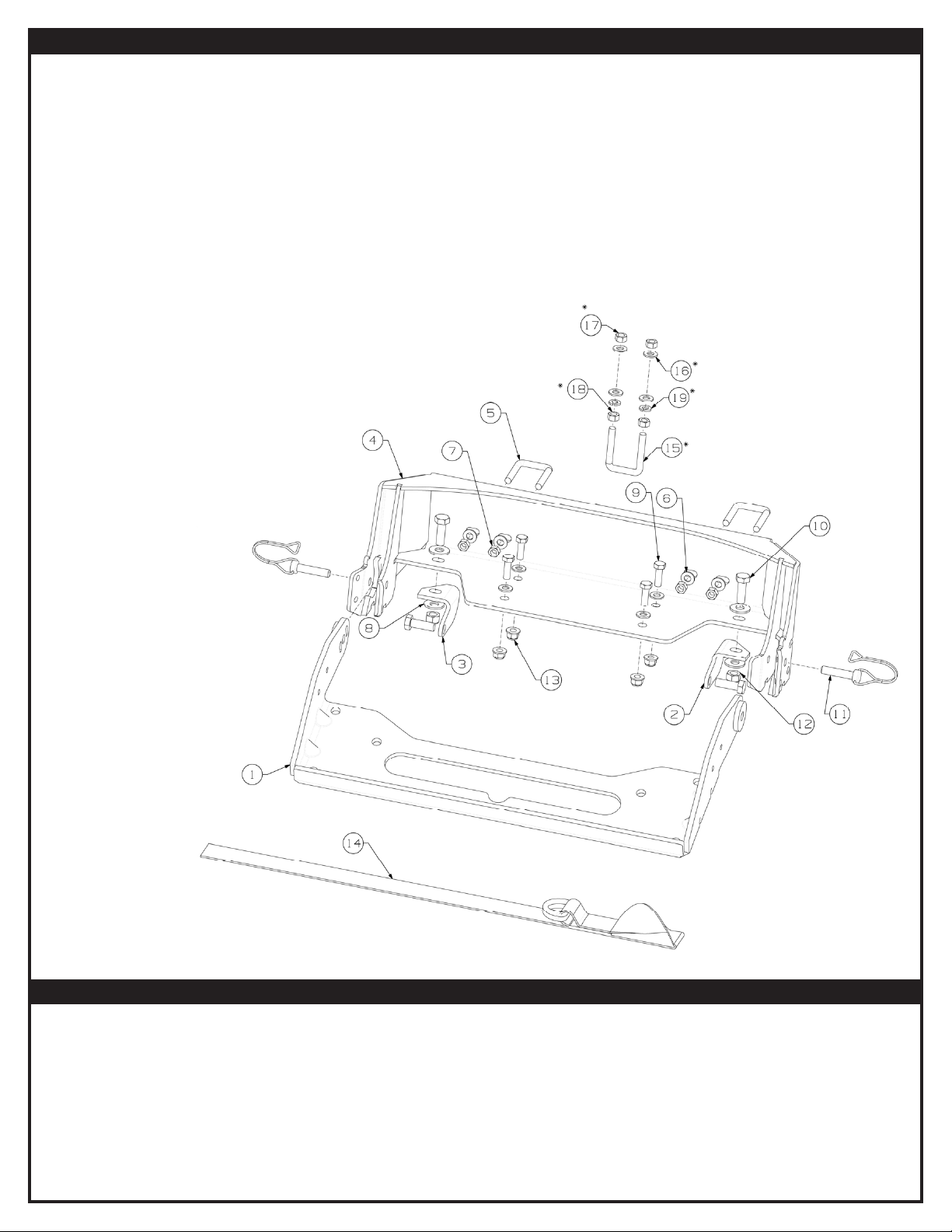

PARTS LIST

TORQUE SPECIFICATIONS

Pleaseusetherecommendedtorquespecicationswhenassemblingthisproductunlessotherwisespeciedinthe

instructions.

8mm and 5/16” fasteners: 12 ft-lbs (16.5 N-m)

10 mm fasteners: 30ft-lbs (40.7 N-m)

ITEM QTY NAME PART #

1 1 Flange, plow mount 88351

2 1 Bracket, left plow mount 88329

3 1 Bracket, right plow mount 88328

4 1 Plow mount 88345

5 2 5/16 U-bolt 61461

6 8 5/16 at washer 1324

7 4 5/16 lock nut 2002

8 4 3/8 at washer 2195

9 4 8mm bolt 22508

10 4 10mm bolt 22528

11 2 Pin, with retainer 35136

12 2 10mm lock nut 69807

13 4 8mm ange lock nut 71588

14 1 Strap 81805

15 1 *5/16 U-bolt 61461

16 4 *5/16 at washer 1324

17 2 *5/16 lock nut 2002

18 2 *5/16 nut 2079

19 2 *5/16 lock washer 140288351

*FOR USE WITH WARN FRONT BUMPER ONLY

INSTALLATION INSTRUCTIONS

Note: Refer to the exploded parts view for information about

type and quantity of fasteners to use in the following

steps.

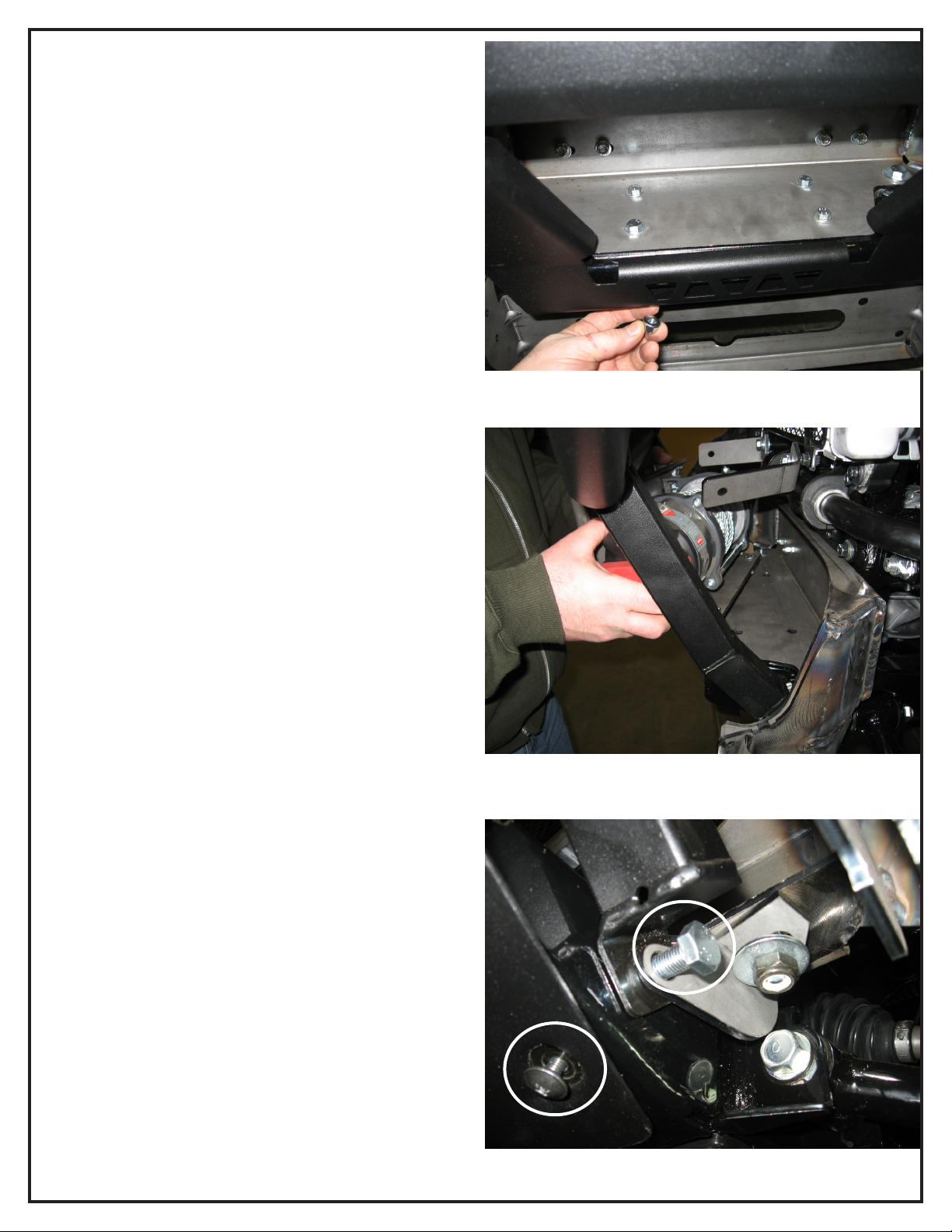

1. Loosen upper bumper bolts, and remove and discard lower

bumper bolts.

2. Remove lower screws of front guard.

3. Install side brackets to plow mount using 10mm bolts, at

washers and lock nuts.

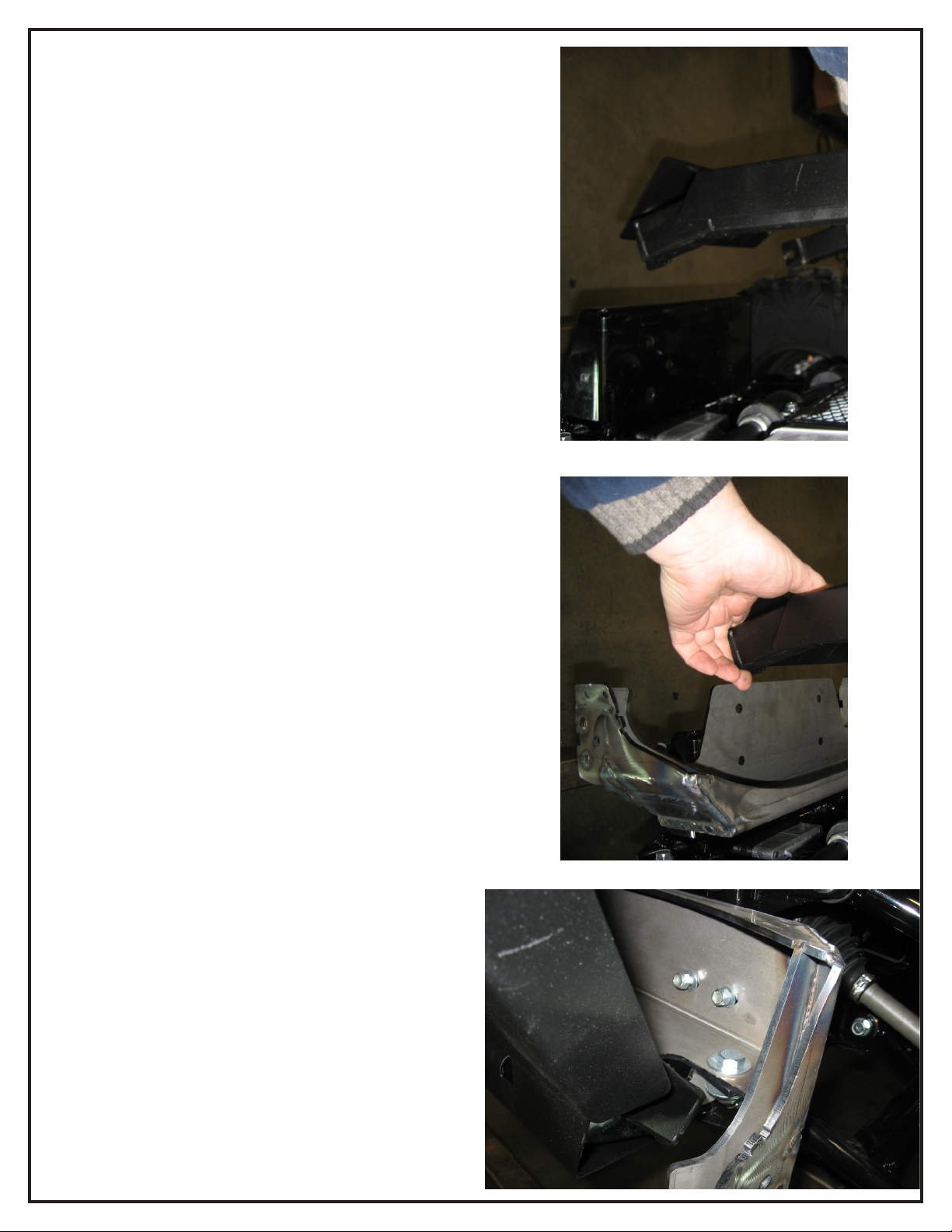

4. Rotate bumper up and place plow mount on vehicle frame

plate and against frame uprights

5. Install U-bolts with 5/16 nuts and at washers.

Note: If installing a Warn winch and mount, skip to step 7.

6. Install four 8mm bolts with ange nuts, through plow

mount and vehicle frame plate. Adjust and center plow

mount, and tighten 8mm bolts to value specied in Torque

Specications. Skip to step 8.

7. If applicable, install winch and mount using 8mm hardware

provided from winch mounting kit. Adjust and center winch

and plow mounts, and tighten 8mm bolts to value specied

in Torque Specications.

8. Tighten 5/16 U-bolts to value provide in Torque

Specications.

9. Install 10mm bolts through plow mount brackets, vehicle

lower bumper and into frame. Re-install lower front guard

screws.

10. Installation is complete. Tighten all fasteners to values

provided in Torque Specications. Re-tighten upper bumper

bolts and re-install battery ground.

OPERATION

Attaching the plow to the vehicle

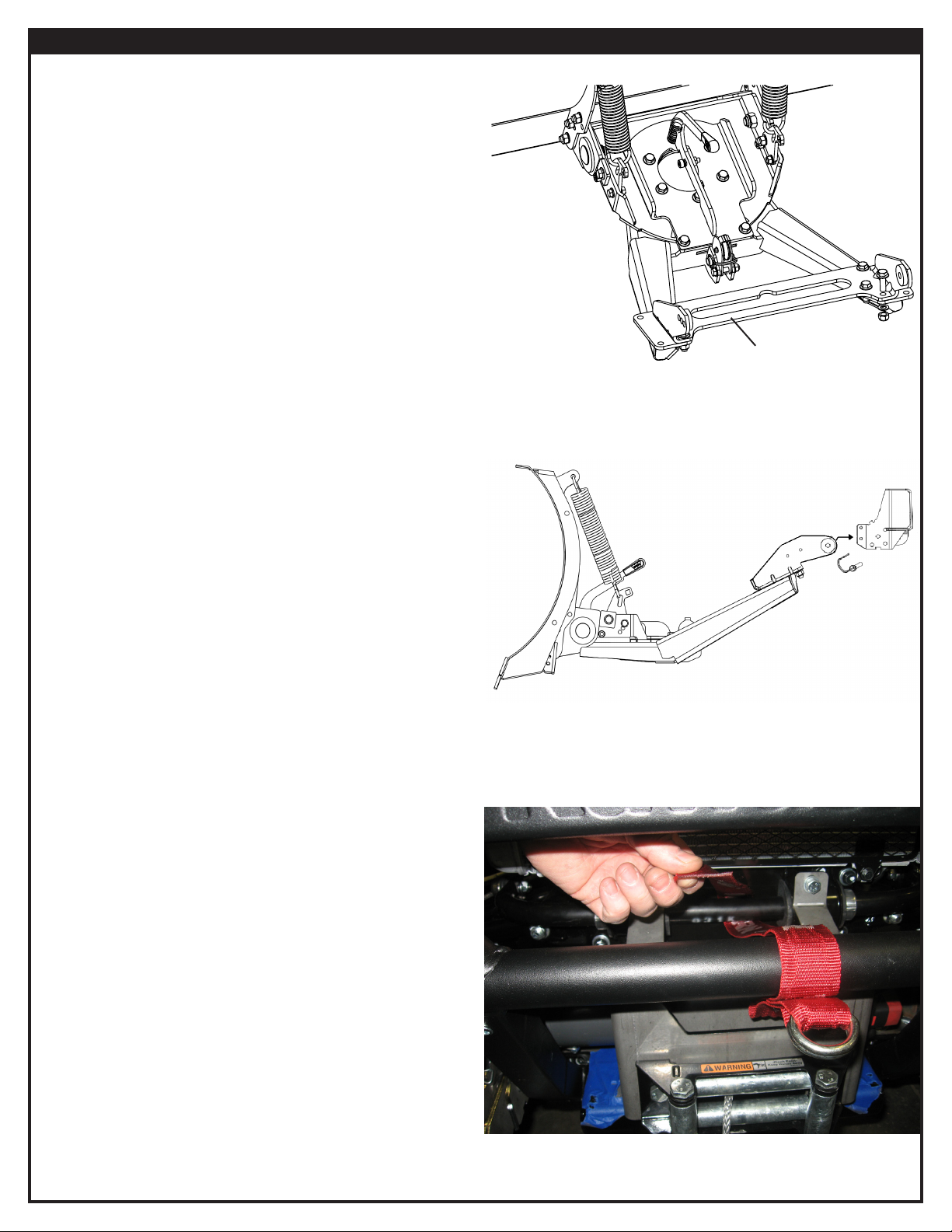

1. Stage the plow assembly on level solid ground. See Plow

operator guide “Installing the Plow” for more information.

2. SLOWLY drive the vehicle up to the plow assembly with the

vehicle as square to the plow as possible.

3. Turn off the vehicle and set the parking brake. Lift the plow

mount ange end of the push tube assembly up to the plow

mount on the vehicle. Insert the plow mount ange into the

plow mount receiver.

4. Double check that the plow is fully engaged with the

alignment pucks on the plow mount ange. The alignment

pucks should be fully seated into the plow mount cradle

feature.

5. With both alignment pucks seated into the plow mount the

retaining pins can be inserted. Once inserted the retaining

clips on the pins can be clipped onto locking tab on plow

mount. See Plow operator guide “Installing the Plow” for

more information.

6. With both retaining pins secure, pull out the line from the

winch.

7. Pull the retaining pin on the plow assembly that is securing

the pulley assembly. With the pulley assembly loose, place

the pulley assembly over the winch line and reinstall the

pulley assembly onto the push tube assembly securing

the pulley assembly with the retaining pin. See “Double

Line Rigging” in the Plow Lift section of the Plow Operators

Guide.

8. Connect the termination strap to the front bumper. The loop

of the strap should be placed as high as possible on the

bumper. When using plow with Warn Front Bumper, install

5/16” U-bolt and hardware to Warn bumper. The U-bolt will

provide a connection for termination strap.

Install Plow Mount Flange - Hardware included in plow push tube kit.

Plow Mount Flange

NOTICE

EQUIPMENT DAMAGE

• Before using your plow, get familiar with the maximum height that the blade

can be lifted without contacting vehicle. Lifting the blade too high may cause

damage to the vehicle and plow.

Read installation and operating instructions thoroughly.

9. Hook the winch line to the loop on the termination strap.

10. Turn the ignition switch to ON, and operate the winch to lift

and lower the plow. The plow is now ready for operation.

Read the Plow Operators Guide before operating plow.

Helpful Hints

When removing the plow assembly from the plow mount,

use a block under the base of the push tube assembly to

hold up the assembly at the connection height. This will aid

in the next connection on the plow assembly.

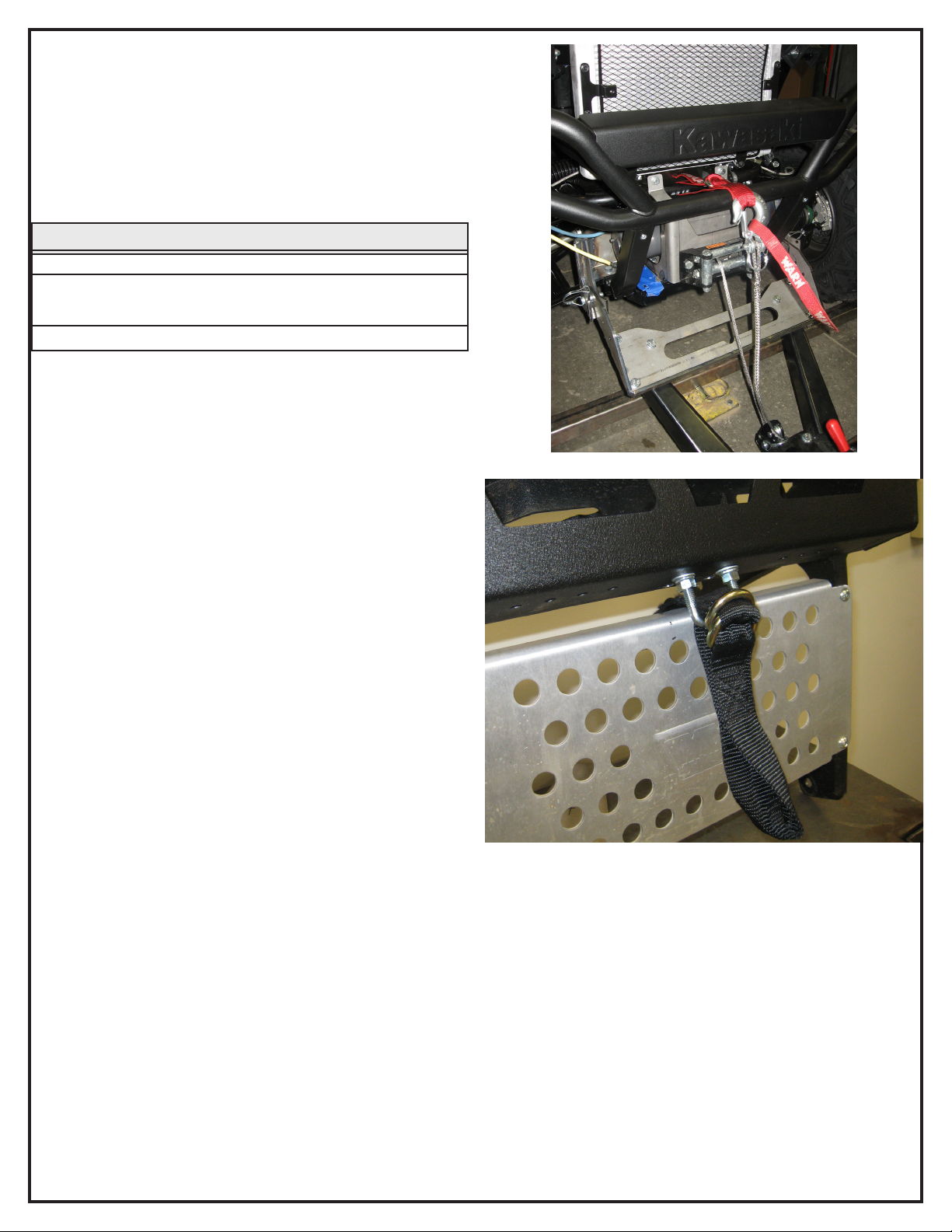

Termination strap connection to Warn front bumper.

• Inspect all metal parts on the plow, plow mount, and related hardware prior to each use. Replace all parts that appear rusted or

deformed.

• Inspect all nuts and bolts on the plow, plow mount, and related hardware prior to each use. Tighten all nuts and bolts that

appear to be loose. Stripped, fractured, or bent bolts or nuts must be replaced.

• Check all cables prior to use. Replace cables that are worn or frayed.

• Check all moving and rotating parts. Remove debris that may inhibit the part from moving freely.

• See Warn Plow Operators Guide for more information.

Ifyouarehavingproblemswithyourplow,pleasefollowthestepsbelow:

1. Reference the installation instructions for tips or notes.

2. Contact the dealer where you purchased the kit.

3. Call an authorized WARN Service Center from the warranty sheet included in the kit. Please have the following information

available before calling; part number (listed on front of instructions), date of purchase, and make, model, and model year of ATV.

4. Contact WARN customer service at 1-800-543-9276 or www.warn.com. Again, please have the following information available

before calling; part number (listed on front of instructions), date of purchase, and make, model, and model year of ATV.

• Avoid engaging or removing the plow from the vehicle on uneven, sloped, or soft ground. Doing so may misalign the plow mount

and make it difcult for proper engagement and disengagement of the retaining pins

• If you are having trouble getting an alignment puck into the plow mount, it may need some simple adjustment. Ensure that the

plow and vehicle are sitting level. Ensure that the plow base is in the center latched position

• After using the plow, the winch cable may begin to tangle around the drum. To x this, pull off the plow assembly and free spool

the cable out of the winch. Once the tangled cable is pulled off the drum, switch the winch out of free spool and winch the cable

neatly back around the drum. Do NOT grab the cable or winch hook, instead use the winch strap provided with your winch and

follow the guidelines as described in the winching guide.

• Before using your plow, get familiar with the maximum height that the blade can be lifted without contacting vehicle.

WARNING

Failure to perform regular inspections and maintenance on the plow, plow mount, winch, and related hardware may result in vehicle damage and operator

injury or death.

The following replacement parts are available for purchase:

Part # Description Notes

71493 Quick Release Pin kit 2x 35136

88352 Plow Mount Flange kit 1x 88351

Contact your nearest WARN Dealer to order. To nd a dealer nearest you, please call the WARN Dealer locator line at 1 800-910-1122

TROUBLE SHOOTING

MAINTENANCE / CARE

CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAMAGE. READ AND UNDERSTAND ALL

SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BEFORE INSTALLING AND OPERATING THIS PRODUCT.

WARN INDUSTRIES, INC. 12900 S.E. Capps Road,

Clackamas, OR États-Unis 97015-8903, 1-503-722-1200, TÉLÉCOPIEUR : 1-503-722-3000

Service à la clientèle : 1-800-543-9276

Registre des concessionnaires : 1-800-910-1122

Support des ventes à l’international/Service à la clientèle : 1-503-722-3008

No de télécopieur à l’international : 1-503-722-3005

INSTRUCTIONS D’INSTALLATION

KIT DE MONTAGE DE LAME

Référence : 88330

Application : 2012+ Kawasaki Teryx4

MESURES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT

DANGER D’IMPACT ET DE HAPPEMENT PAR DES PIÈCES MOBILES

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

• Toujours lire le manuel de l’utilisateur de la lame et du treuil, ainsi que toutes les étiquettes de mise en garde, avant toute utilisation.

• Toujours faire extrêmement attention lorsqu’on perce la carrosserie d’un véhicule. Veiller à ne pas perforer ou endommager les conduites de carburant, les conduites de frein, le câblage

électrique ou tout autre objet en perçant le véhicule. Inspecter soigneusement l’emplacement à percer (des deux côtés du matériau) avant de le faire, et déplacer tous les objets risquant

d’êtreendommagés.Lefaitdenepasinspecterl’emplacementpeutnirparendommagerlevéhicule,entraînerunchocélectrique,unincendieoudesblessures.

• Toujours porter des lunettes de protection lors de l’installation du kit. Des éclats métalliques sont projetés durant le perçage. Ces éclats peuvent causer des lésions oculaires.

• Toujours faire très attention lors d’un taillage ou d’un découpage.

• Toujours retirer des bijoux et porter des lunettes de sécurité.

• Ne jamais se pencher au-dessus de la batterie en procédant aux connexions.

• Ne jamais faire passer des câbles électriques :

o sur des bords tranchants;

o à travers des pièces mobiles ou à proximité de telles pièces;

o à proximité de pièces pouvant devenir chaudes.

• Toujoursisoleretprotégertousleslsetbornesélectriquesexposés.

• Toujours installer les capuchons de borne de la manière indiquée dans les instructions d’installation.

• Toujours faire attention lors d’un déplacement des composants.

• Toujourss’assurerquelescomposantssontbienxésdurantl’installationetl’utilisation.

• Serrer toujours bien les écrous et les boulons conformément aux instructions d’installation.

• Toujours conduire le véhicule, équipé de la lame, à vitesse de marche. Ne jamais dépasser 8 km/h, même si la lame est relevée.

• Toujoursutiliserlalameavecprudence.Toutimpactavecunobjetcachéouxepourraitbloquersoudainementlevéhiculeoulerendreincontrôlable.

• Ne jamais conduire le véhicule équipé de la lame sur des pentes de plus de 10 degrés.

• Ne jamais se ternir debout ou à califourchon sur la lame.

• Toujours se tenir à l’écart des pièces mobiles et des joints. Ne laisser jamais personne s’approcher durant l’utilisation ou le réglage de la lame.

• Toujourseffectuerrégulièrementlesinspectionsetl’entretiendumécanismedelalame,desxations,ducâbleetdumatérielconnexe.

• Remplacer toujours toutes les pièces usées ou endommagées avant l’utilisation.

• Ne jamais mettre en marche ce produit WARN avec des pièces endommagées ou manquantes.

• Toujours conduire lentement sur les terrains cahoteux ou accidentés. La conduite à des vitesses qui secouent la lame alors qu’elle est en position relevée peut provoquer le déroulement

du treuil, ayant pour effet de baisser la lame. La lame pourrait frapper un objet stationnaire et, par conséquent, endommager le véhicule et blesser l’opérateur, voire entraîner sa mort.

• Toujours conduire à des vitesses telles que la lame n’est pas secouée et en étant toujours attentif à la position de celle-ci.

• Toujours éviter de relever le haut de la lame au-dessus des phares du VTT car cela peut endommager le véhicule et la lame.

Lire attentivement les instructions concernant l’installation et l’utilisation.

Votre sécurité et celle des autres sont très importantes. An de vous permettre de prendre des décisions éclairées dans le

domaine de la sécurité, nous vous fournissons des instructions relatives à l’installation et à l’utilisation du produit ainsi que

d’autres informations gurant sur des étiquettes et dans ce guide. Ces informations attirent l’attention sur les dangers potentiels

pouvant vous affecter ainsi qu’autrui. Nous ne sommes pas en mesure de vous mettre en garde contre tous les dangers potentiels

associés à ce produit. Il vous incombe par conséquent de faire preuve de bon sens.

TOUTE INSTALLATION OU UTILISATION IMPRUDENTE PEUT ENTRAÎNER DES BLESSURES GRAVES OU ENDOMMAGER

L’ÉQUIPEMENT. PRENDRE SOIN DE LIRE ET DE BIEN ASSIMILER LES CONSIGNES DE SÉCURITÉ ET D’UTILISATION DU PRODUIT

AVANT DE L’INSTALLER ET DE L’UTILISER.

Ce guide identie les dangers potentiels et comporte des consignes de sécurité importantes qui permettent à vous et à autrui

d’éviter les risques de blessures graves ou de mort. Les termes AVERTISSEMENT et MISE EN GARDE sont des indicateurs du niveau

de danger. Signication de ces indicateurs :

Le terme AVERTISSEMENT souligne un danger potentiel qui peut entraîner des blessures graves ou la mort si l’on ne suit pas les

consignes. Le terme MISE EN GARDE souligne un danger potentiel susceptible d’entraîner des blessures mineures ou modérées

si l’on ne suit pas les consignes.

Ce guide utilise le terme AVIS pour attirer l’attention sur des informations mécaniques importantes, et le terme Remarque : pour

souligner des informations générales qui méritent une attention particulière.

AVIS

DÉGÂTS MATÉRIELS

• ToujourssereporterauGuided’installationetdespécications,fournidanslekitdutreuil,pourobtenirtouslesschémasdecâblageettouslesdétailssurlafaçond’effectuerlesconnexions

de ce produit WARN sur votre véhicule.

• Avant d’utiliser la lame, se familiariser avec la hauteur maximale de soulèvement de la lame sans contact avec le véhicule. Une surélévation risque de causer des dommages au véhicule et à la lame.

Lire attentivement les instructions concernant l’installation et l’utilisation.

MISE EN GARDE

DANGER DE HAPPEMENT PAR DES PIÈCES MOBILES

Le non-respect des instructions peut entraîner des blessures mineures ou modérées

• Toujours prendre le temps de bien lire et comprendre le manuel d’installation et d’utilisation inclus avec ce produit.

• Les personnes âgées de moins de 16 ans ne doivent jamais faire fonctionner ce produit.

• Ne jamais faire fonctionner ce produit sous l’effet de drogues, d’alcool ou de médicaments.

Lire attentivement les instructions concernant l’installation et l’utilisation.

TABLE DES MATIÈRES

Outils requis ...............................................................................................................page 11

Liste des pièces .........................................................................................................page 12

Couples de serrage....................................................................................................page 12

Installation.......................................................................................................... pages 13-15

Fonctionnement ..................................................................................................pages 16-17

Dépannage .................................................................................................................page 18

Maintenance/entretien .............................................................................................page 18

OUTILS REQUIS

• Cliquet

• Rallongesdedouille

• Douilles: 10mm,13mm,14mm,17mm,½po

• Clés:  10mm,13mm,14mm,17mm,½po

• Clédynamométrique

• Tournevisàtêtecruciformeno3

AVANT DE COMMENCER

• Avantdecommencerl’installationdelalame,laisserrefroidirlemoteuretlesystèmed’échappementetdébrancherlecâblenégatif

delabatterie.

Remarque : Ce kit est compatible avec la gamme de treuils pour VTT de WARN. Le treuil et les kits de montage sont vendus séparément et

sont requis pour soulever la lame. Veuillez lire le manuel de base des techniques de treuillage et le guide d’installation du treuil

de WARN fourni avec le treuil avant d’installer et d’utiliser ce produit.

Remarque : Si un montage de treuil Warn est déjà installé, il doit être déposé avant d’installer ce montage de treuil.

Remarque : Le desserrage des boulons du tube avant installés en usine pourrait faciliter l’installation de ce kit. S’assurer de resserrer tous

les boulons installés en usine une fois l’installation terminée.

Remarque:Consulterlavueéclatéedespiècespourplusderenseignementssurl’emplacementetlaquantitédesxationsàutilisertout

au long des étapes suivantes.

NOTES

LISTE DES PIÈCES

COUPLES DE SERRAGE

Veuillezappliquerlescouplesdeserragerecommandéspourl’assemblagedeceproduit,saufindicationcontraire.

Attaches de 8 mm et 5/16 po : 16,5 N-m (12 pi/lb)

Attaches de 10 mm : 40,7 N-m (30 pi-lb)

ARTICLE QTÉ NOM Réf.

1 1 Bride, kit de montage de lame 88351

2 1 Support de montage de lame - gauche 88329

3 1 Support de montage de lame - droite 88328

4 1 Kit de montage de lame 88345

5 2 Boulon en U de 5/16 po 61461

6 8 Rondelle plate de 5/16 po 1324

7 4 Écrou de blocage de 5/16 po 2002

8 4 Rondelle plate de 3/8 po 2195

9 4 Boulon de 8 mm 22508

10 4 Boulon de 10 mm 22528

11 2 Goupille avec pièce de retenue 35136

12 2 Écrou de blocage de 10 mm 69807

13 4 Écrou de blocage à embase de 8 mm 71588

14 1 Sangle 81805

15 1 *Boulon en U de 5/16 po 61461

16 4 *Rondelle plate de 5/16 po 1324

17 2 *Écrou de blocage de 5/16 po 2002

18 2 *Écrou de 5/16 po 2079

19 2 *Rondelle de blocage de 5/16 po 140288351

*POUR UNE UTILISATION AVEC UN PARE-CHOCS AVANT WARN SEULEMENT

INSTRUCTIONS D’INSTALLATION

Remarque : Consulter la vue éclatée des pièces pour plus de

renseignements sur l’emplacement et la quantité des

xationsàutilisertoutaulongdesétapessuivantes.

1. Desserrer les boulons du pare-chocs supérieur et déposer

puis mettre au rebut les boulons du pare-chocs inférieur.

2. Enlever les vis inférieures de la protection avant.

3. Installer les supports latéraux au montage de la lame

en utilisant des boulons de 10 mm, des rondelles plates

et des écrous de blocage.

4. Faites tourner le pare-chocs et placer le montage de lame

sur la plaque du châssis du véhicule et contre les montants

du cadre.

5. Poser les boulons en U avec des rondelles plates et des

écrous 5/16 po.

Remarque : Si un treuil et un montage Warn sont installés,

passer à l’étape 7.

6. Installer quatre boulons de 8 mm avec écrou à épaulement,

à travers le montage de lame et la plaque du châssis

du véhicule. Ajuster et centrer le montage de lame, puis

serrer les boulons de 8 mm à la valeur de couple spéciée.

Passer à l’étape 8.

7. Le cas échéant, installer le treuil et le montage en utilisant

la visserie de 8 mm fournie avec le kit de montage du treuil.

Ajuster et centrer le treuil et le montage de lame, puis

serrer les boulons de 8 mm à la valeur de couple spéciée.

8. Serrer les boulons en U de 5/16 po selon les valeurs

de couple de serrage spéciées.

9. Installer les boulons de 10 mm à travers les supports

de montage de la lame, le pare-chocs inférieur du véhicule,

puis dans le châssis. Réinstaller les vis de la protection

avant inférieure.

10. L’installation est terminée. Serrer toutes les xations selon

les valeurs indiquées dans Couples de serrage. Resserrer

les boulons du pare-chocs supérieur et réinstaller la masse

de la batterie.

FONCTIONNEMENT

Fixation de la lame au véhicule

1. Placer la lame sur un sol ferme horizontal. Pour plus

d’informations, consulter la section « Installation de

la lame » du manuel de l’utilisateur de la lame.

2. Conduire LENTEMENT le véhicule jusqu’à la lame,

en l’alignant du mieux possible avec la lame.

3. Arrêter le moteur du véhicule et serrer le frein à main. Soulever

le côté bride du kit de montage de lame du tube poussoir

jusqu’au kit de montage de lame du véhicule. Insérer la bride

de kit de montage de lame dans son récepteur.

4. Vérier soigneusement que la lame est bien engagée

dans les galets d’alignement de la bride de kit de montage

de lame. Les galets d’alignement doivent être bien

enfoncés dans le berceau du kit de montage de lame.

5. Les deux galets d’alignement étant bien enfoncés dans

le kit de montage de lame, insérer les chevilles de retenue.

Une fois l’insertion faite, accrocher les xations de retenue

des chevilles à la languette de verrouillage du kit de

montage de lame. Pour plus d’informations, consulter la

section « Installation de la lame » du manuel de l’utilisateur

de la lame.

6. Les deux chevilles de retenue étant bien xées, tirer le câble

du treuil.

7. Tirer la cheville de retenue de la lame qui retient la poulie.

Une fois la poulie relâchée, la placer sur le câble du treuil

et la réinstaller sur le tube poussoir en la xant au moyen

de la cheville de retenue. Voir la rubrique « Câblage double »

de la section Actionneur de lame du manuel de l’utilisateur

de la lame.

8. Connecter la bande de terminaison au pare-chocs avant.

La boucle de la bande doit être placée aussi haut que

possible sur le pare-chocs. Lorsqu’une lame est utilisée

avec un pare-chocs Warn, installer un boulon en U de

5/16 po et la visserie sur le pare-chocs Warn. Le boulon

en U fournira un raccordement à la bande de terminaison.

Installer la bride de kit de montage de lame – La visserie

est incluse dans le kit du tube poussoir de la lame.

Bride de kit de montage de lame

AVIS

DÉGÂTS MATÉRIELS

• Avant d’utiliser la lame, se familiariser avec la hauteur maximale de soulèvement

de la lame sans contact avec le véhicule. Une surélévation risque de causer des

dommages au véhicule et à la lame.

Lire attentivement les instructions concernant l’installation et l’utilisation.

9. Accrocher le câble du treuil à la boucle de la bande

de terminaison.

10. Mettre le contacteur d’allumage en position ON (marche),

actionner le treuil pour lever et abaisser la lame. La lame

est maintenant prête à être utilisée. Lire le manuel de

l’utilisateur de la lame avant toute utilisation de celle-ci.

Conseils pratiques

Lorsque la lame est retirée de son kit de montage,

placer une cale sous la base du tube poussoir pour

maintenir l’ensemble à la hauteur de la connexion pour

faciliter la prochaine connexion de la lame.

Raccordement de la sangle de terminaison au pare-chocs avant Warn.

• Avant chaque utilisation, inspecter toutes les pièces métalliques de la lame, du kit de montage de lame et du matériel de montage

connexe. Remplacer toute pièce qui semble rouillée ou déformée.

• Avant chaque utilisation, inspecter tous les écrous et boulons de la lame, du kit de montage de lame et du matériel de

montage connexe. Resserrer tous les écrous et boulons qui en ont besoin. Les écrous et boulons foirés, fracturés ou tordus

doivent être remplacés.

• Vérier tous les câbles avant toute utilisation. Remplacer les câbles usés ou eflochés.

• Inspecter toutes les pièces mobiles ou rotatives. Retirer les débris pouvant gêner le libre mouvement des pièces.

• Lire le manuel de l’utilisateur de la lame Warn pour de plus amples informations.

Sidesproblèmessurviennentaveclalame,procédercommesuit:

1. Consulter les conseils et notes des instructions de montage.

2. Communiquer avec le concessionnaire chez qui vous avez fait l’acquisition du kit.

3. Appeler un des centres de service autorisés WARN indiqués sur la garantie qui accompagne le kit. Veuillez avoir les informations

suivantes à portée de main avant d'appeler : Référence (listé sur le devant des instructions), date d'achat, marque, modèle et

année du VTT.

4. Communiquer avec le service clientèle de WARN au 1-800-543-9276 ou à www.warn.com. Encore une vois, veuillez avoir

les informations suivantes à portée de main avant d'appeler : référence (listée sur le devant des instructions), date d'achat,

marque, modèle et année du VTT.

• Éviter d’engager la lame dans le véhicule ou de l’en retirer si le sol est inégal, en pente ou meuble. Cela pourrait affecter

l’alignement du kit de montage de lame et empêcher que l’engagement ou le dégagement des chevilles de retenue se fasse

correctement.

• S’il est difcile de placer un galet d’alignement dans le kit de montage de lame, procéder à un petit ajustement. S’assurer

que la lame et le véhicule sont à niveau. S’assurer que la base de lame est en position centrale verrouillée.

• Il se peut qu’après l’utilisation de la lame, le câble du treuil s’entortille autour du tambour. Pour y remédier, sortir la lame et

dérouler le câble du treuil en roue libre. Une fois le câble déroulé, désactiver le mode roue libre et enrouler le câble correctement

sur le tambour. NE PAS saisir le câble ou le crochet du treuil. Utiliser plutôt de la sangle fournie avec le treuil et suivre les

directives décrites dans le manuel des techniques de treuillage.

• Avant d’utiliser la lame, se familiariser avec la hauteur maximale de soulèvement de la lame sans contact avec le véhicule.

AVERTISSEMENT

Le fait de ne pas inspecter régulièrement la lame, son kit de montage, le treuil et le matériel de montage connexe peut nir par endommager le véhicule

ou provoquer des blessures graves ou la mort de l’opérateur.

Vous pouvez vous procurer les pièces de rechange suivantes :

No de pièce Description Remarques

71493 Kit de broche à dégagement rapide 2x 35136

88352 Kit de bride de montage de lame 1x 88351

Communiquer avec votre concessionnaire WARN le plus proche pour toute commande. Pour trouver le concessionnaire le plus

proche, appeler le registre des concessionnaires WARN au 1-800-910-1122.

DÉPANNAGE

MAINTENANCE/ENTRETIEN
