WARN® INDUSTRIES PAGE 1 83874A0
INSTALLATION INSTRUCTIONS
Arctic Cat Prowler Plow Mounting Kit
WARN Part Number: 83875
Application: Arctic Cat Prowler 650 2006+
Arctic Cat Prowler 700 2008+
WARNING
 Always Read the Plow Operator’s Manual, the Winch Operator’s Manual and all warning labels before operating.
 Always use extreme caution when drilling on any vehicle. Make sure that all fuel lines, brake lines, electrical
wires, and other objects are not punctured or damaged when/if drilling on the vehicle. Thoroughly inspect the
area to be drilled (on both sides of material) prior to drilling, and relocate any objects that may be damaged.
Failure to inspect the area to be drilled may result in vehicle damage, electrical shock, re or personal injury.
 Always wear safety glasses when installing this kit.
 Always use extreme caution when cutting and trimming during tting.
 Always remove jewelry and wear eye protection.
 Always use appropriate and adequate care in lifting components into place.
 Always insure components will remain secure during installation and operation.
 Always tighten all nuts and bolts securely, per the installation instructions.
 Always operate the vehicle at a walking speed with the blade installed. Never exceed 5 mph (8 km/h), even with
blade up.
 Always plow cautiously, impact with hidden or stationary object may cause the vehicle to stop suddenly or go out
of control.
 Never operate the vehicle on slopes greater than 10 degrees with the plow installed.
 Never stand or ride on the plow.
 Always stay clear of moving parts and joints. Always keep others away when operating or adjusting plow.
 Always perform regular inspections and maintenance on the plow mechanism, fasteners, cable and related
hardware.
 Always replace all worn or damaged parts before operating.
 Never operate this WARN product with damaged or missing parts.
 Always drive slowly over bumpy and rough terrain. Driving at speeds that cause the plow to bounce while in the
up position can cause the winch to back-drive, causing the plow to work its way down. This may result in the plow
impacting a stationary object and cause damage to the vehicle and operator injury or death.
 Always drive at speeds such that the plow does not bounce and be aware of the plow position while driving at all
times.
 Never raise the top of the plow above the headlights of the ATV, as it may damage the vehicle and plow.
INJURY HAZARD
Failure to observe these instructions could lead to severe injury or death.
Your safety, and the safety of others, is very important. To help you make informed decisions about safety,
we have provided installation and operating instructions and other information on labels and in this guide. This
information alerts you to potential hazards that could hurt you or others. It is not possible to warn you about all
potential hazards associated with this product, you must use your own good judgment.
CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAM-
AGE. READ AND UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BE-
FORE INSTALLING AND OPERATING THIS PRODUCT.
This guide identies potential hazards and has important safety messages that help you and others avoid personal
injury or death. WARNING and CAUTION are signal words that identify the level of hazard. These signal words
mean:
WARNING signals a hazard that could cause serious injury or death, if you do not follow
recommendations. CAUTION signals a hazard that may cause minor to moderate injury, if you do not
follow recommendations.
This guide uses NOTICE to call attention to important mechanical information, and Note: to emphasize general
information worthy of special attention.

WARN® INDUSTRIES PAGE 2 83874A0
Table of Contents
I. Tools Required ..................................................... 2
II. Torque Specications ........................................... 2
III. Parts List .............................................................. 3
IV. Installation .........................................................4-5
V. Operation ..........................................................5-6
VI. Tips/Troubleshooting ............................................ 7
VII. Maintenance/Care ................................................ 7
I. Tools Required
• Ratchet
• Sockets: 15mm,16mm,17mm,19mm
• Wrenches: 15mm,16mm,17mm,19mm
• Torque Wrench
• Torx #30
• 3/16 Allen Wrench
• Thread lock compound
II. Torque Specications
Please use the recommended torque specications
when assembling this product unless otherwise speci-
ed in the instructions.
10mm diameter bolts and nuts 30 ft.lbs (40.7 N-m)
12mm diameter bolts an nuts 55 ft-lbs (74.6 N-m)
CAUTION
Moving Parts Entanglement Hazard
Failure to observe these instructions could lead to minor or moderate injury.
 Always take time to fully read and understand the installation and Operations Guide included with this product.
Never operate this product if you are under 16 years of age.
Never operate this product when under the inuence of drugs, alcohol or medications.
Read installation and operating instructions thoroughly.

WARN® INDUSTRIES PAGE 3 83874A0

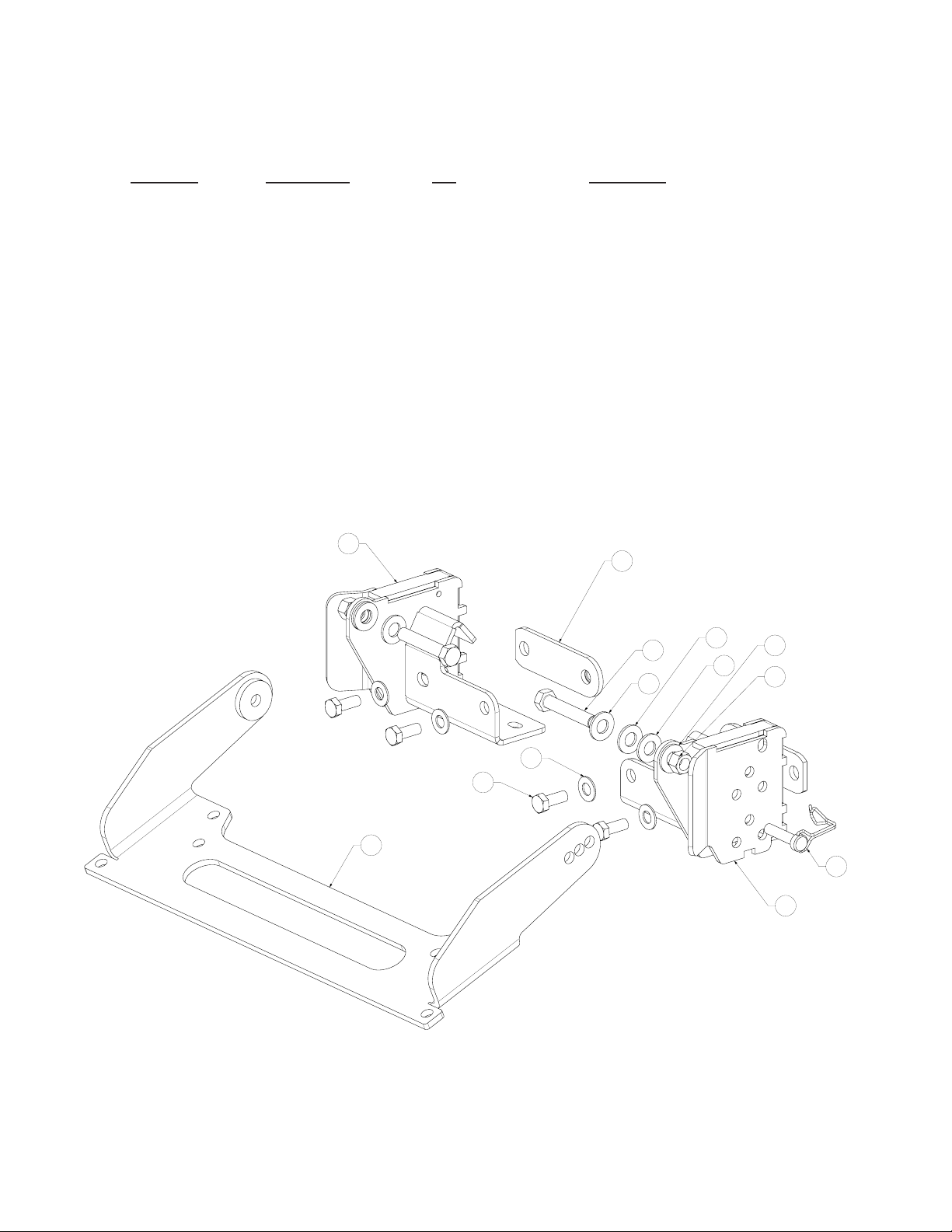

III. Parts List
Reference Part Number Qty Description
A1 83871 1 LH Plow mount
A2 83872 1 RH Plow mount
A3 84009 2 Backing Plate
A4 84007 1 Flange, Plow mount
B1 22527 2 12mm dia x 65mm long capscrew
B2 9213 8 13mm dia at washer
B3 70117 2 12mm dia nylon lock nut
B4 22527 4 10mm dia x 25mm long capscrew
B5 220026 4 10mm dia at washer
B6 84154 6 1/4-20 Socket Head Cap Screw
B7 79712 2 Pin, with retainer
B8 82466 1 Strap
B1
B2
B3
B2
B2
B2
A1
A2
A3
A4
B4
B5
B7

WARN® INDUSTRIES PAGE 4 83874A0
IV. Installation
1. Prior to installing the plow mount, the vehicle must
be prepped. Remove the plastic fascia. See gure
1.
2. Remove the lower M12 bumper fasteners. Remove
(2) skid plate screws. See gure 2.
3. Slide backing plates (A3) into position. See Figure
3.
Figure 1
Figure 2
Figure 3
Remove
Remove

WARN® INDUSTRIES PAGE 5 83874A0
4. Place plow mounts (A1,A2) into position. See g-
ure 4. Install fasteners (B1,B2,B3) (B4,B5,B6,B7)
as shown in the parts list. Do not tighten at this
time.
5. Determine which pin height mounting location will
be used. Pin (B7) should be between 14 1/2 to 15
1/2 inches from the gournd for best plowing per-
formance. See Figure 5.
Install socket head screws (B6) into correspond-
ing pin locations. Use thread lock compound on
screws.
NOTE: Prior to installing plow mounts, use a 1/4-
20 unc tap to clean threads of paint in plow
mount.
6. Insert the plow ange (A3) into the plow mount
and install the pins. With the ange installed, ad-
just the plow mounts. The plow mounts should be
straight with the ears of the ange. When the plow
mount fasteners are tightened, the ange should
be able to slide in the plow mounts easily. See g-
ure 6.
7. With the ange in place, tighten all fasteners to
torque specication listed.
8. With the plow mounts secure, the ange can be
install on the push tube assembly. See Warn plow
push tube instruction manual for installing plow
mount ange.
V. Operation
Attaching the plow to the vehicle
1. Stage the plow assembly on level solid ground.
See Plow operator guide “Installing the Plow” for
more information.
2. SLOWLY drive the vehicle up to the plow assem-
bly with the vehicle as square to the plow as pos-
sible.
3. Turn off the vehicle and set the parking brake.

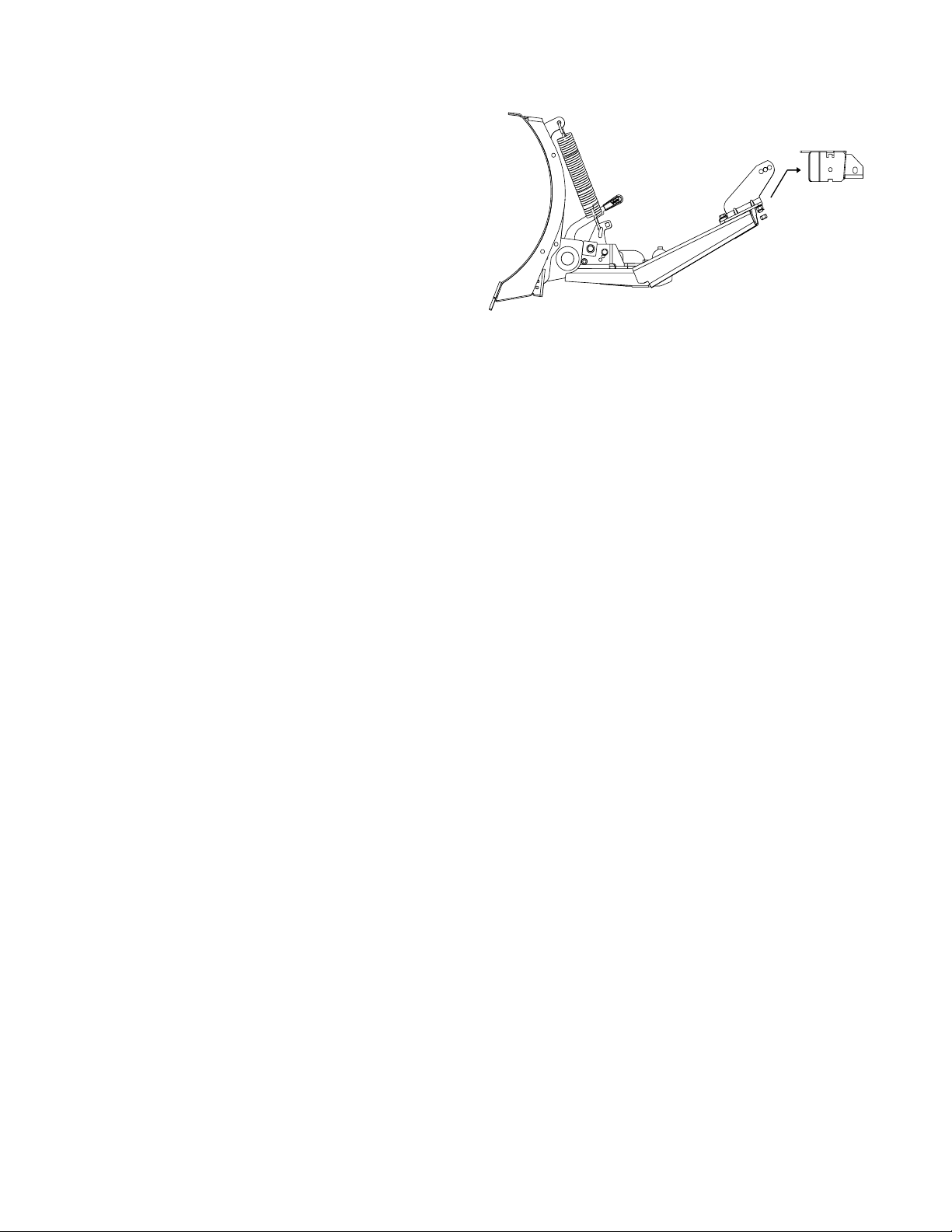

Lift the plow mount ange end of the push tube
assembly up to the plow mount on the vehicle.
Insert the plow mount ange into the plow mount
receiver. See Figure 6.
4. Double check that the plow is fully engaged with
the alignment pucks on the plow mount ange.
The alignment pucks should be fully seated into
the plow mount cradle feature.
Installation (continued)
Figure 4
Figure 5 Install fasteners
Figure 6
B6
B6
B6
A1
15.50 14.50
GROUND LEVEL

WARN® INDUSTRIES PAGE 6 83874A0
5. With both alignment pucks seated into the plow
mount the retaining pins can be inserted. Once
inserted the retaining clips on the pins can be
clipped onto locking tab on plow mount. See Plow
operator guide “Installing the Plow” for more infor-
mation.
6. With both retaining pins secure, pull out the line
from the winch.
7. Pull the retaining pin on the plow assembly that
is securing the pulley assembly. With the pulley
assembly loose, place the pulley assembly over
the winch line and reinstall the pulley assembly
onto the push tube assembly securing the pulley
assembly with the retaining pin. See “Double Line
Rigging” in the Plow Lift section of the Plow Op-
erators Guide. Figure 9.
8. Connect the termination strap to the front bumper.
The loop of the strap should be place as high as
possible on the bumper. See Figure 8.
9. Hook the winch line to the loop on the termination
strap. See Figure 9.
10. Turn the ignition switch to ON, and operate the
winch to lift and lower the plow. The plow is now
ready for operation. Read the Plow Operators
Guide before operating plow.
Helpful Hints
When removing the plow assembly from the plow
mount, use a block under the base of the push tube
assembly to hold up the assembly at the connection
height. This will aid in the next connection on the
plow assembly.
Figure 8
Figure 7
Figure 9

WARN® INDUSTRIES PAGE 7 83874A0
VII. Maintenance/Care
• Inspect all metal parts on the plow, plow mount, and related hardware prior to each use. Replace all parts that
appear rusted or deformed.
• Inspect all nuts and bolts on the plow, plow mount, and related hardware prior to each use. Tighten all nuts
and bolts that appear to be loose. Stripped, fractured, or bent bolts or nuts must be replaced.
• Check all cables prior to use. Replace cables that are worn or frayed.
• Check all moving and rotating parts. Remove debris that may inhibit the part from moving freely.
• See Warn Plow Operators Guide for more information.
If you are having problems with your plow, please follow the steps below:
1. Reference the installation instructions for tips or notes.
2. Contact the dealer where you purchased the kit.
3. Call an authorized WARN Service Center from the warranty sheet included in the kit. Please have the fol-
lowing information available before calling; part number (listed on front of instructions), date of purchase,
and make, model, and model year of ATV.
4. Contact WARN customer service at 1-800-543-9276 or www.warn.com. Again, please have the following in-
formation available before calling; part number (listed on front of instructions), date of purchase, and make,
model, and model year of ATV.
VI. Tips/Troubleshooting
• Avoid engaging or removing the plow from the vehicle on uneven, sloped, or soft ground. Doing so may mis-
align the plow mount and make it difcult for proper engagement and disengagement of the retaining pins
• If you are having trouble getting an alignment puck into the plow mount, it may need some simple adjustment.
Ensure that the plow and vehicle are sitting level. Ensure that the plow base is in the center latched position
• After using the plow, the winch cable may begin to tangle around the drum. To x this, pull off the plow assem-
bly and free spool the cable out of the winch. Once the tangled cable is pulled off the drum, switch the winch
out of free spool and winch the cable neatly back around the drum. Do NOT grab the cable or winch hook,
instead use the winch hook strap provided with your winch and follow the guidelines as described in the winch-
ing guide.
WARNING
Failure to perform regular inspections and maintenance on the plow, plow mount, winch, and related
hardware may result in vehicle damage and operator injury or death.
Contact your nearest WARN Dealer to order. To nd a dealer nearest you, please call the WARN Dealer locator
line at 1 800-910-1122
The following replacement parts are available for purchase:
Part # Description Notes
83603 Quick Release Pin kit 2x 79712
83648 Plow Mount Flange kit 1x 83533

WARN® INDUSTRIES PAGE 8 83874A0
Votre sécurité et celle des autres est très importante. An de vous permettre de prendre des décisions éclairées dans le domaine de la
sécurité, nous vous avons fourni des instructions relatives à l’installation et à l’utilisation du produit ainsi que d’autres informations
gurant sur des étiquettes et dans ce guide. Ces informations attirent l’attention sur les risques de danger pouvant vous affecter ainsi
qu’autrui. Nous ne sommes pas en mesure de vous mettre en garde contre tous les dangers potentiels associés à ce produit. Il vous incombe
par conséquent de faire preuve de jugement.
TOUTE INSTALLATION OU UTILISATION IMPRUDENTE PEUT ENTRAÎNER DES BLESSURES GRAVES OU
ENDOMMAGER L’ÉQUIPEMENT. PRENEZ SOIN DE LIRE ET DE BIEN ASSIMILER LES CONSIGNES DE SÉCURITÉ ET
D’UTILISATION DU PRODUIT AVANT DE L’INSTALLER ET DE L’UTILISER.
Ce guide identie les dangers potentiels et comporte des consignes de sécurité importantes qui permettent à vous et à autrui d’éviter les
risques de blessures graves ou de mort. Les termes AVERTISSEMENT et MISE EN GARDE sont des indicateurs du niveau de danger.
Signication des indicateurs :
Le terme AVERTISSEMENT souligne un danger potentiel qui peut entraîner des blessures graves ou la mort si vous ne suivez pas les
consignes.
Le terme MISE EN GARDE souligne un danger potentiel susceptible d’entraîner des blessures mineures ou modérées si vous ne
suivez pas les consignes.
Ce guide utilise le terme AVIS pour attirer votre attention sur des informations mécaniques importantes, et le terme Remarque : pour
souligner des informations générales qui méritent une attention particulière.
Lisez toujours les manuels de l’utilisateur de la lame et du treuil, ainsi que toutes les étiquettes de mise en garde, avant toute utilisation.
 Faites toujours extrêmement attention lorsque vous percez la carrosserie d’un véhicule. Veillez à ne pas perforer ni endommager les conduites
de carburant, les conduites de frein, le câblage électrique ou tout autre objet lorsque vous percez. Inspectez soigneusement l’emplacement
à percer (des deux côtés du matériau) avant de le faire, et déplacez tous les objets risquant d’être endommagés. Le fait de ne pas inspecter
l’emplacement peut nir par endommager le véhicule, entraîner un choc électrique, un incendie ou des blessures.
 Portez toujours des lunettes de protection lors de l’installation du kit. Des éclats métalliques sont projetés durant le perçage. Ces éclats peuvent
causer des lésions oculaires.
 Faites toujours très attention lorsque vous découpez ou ébarbez.
 Retirez toujours les bijoux et portez des lunettes de sécurité.
 Ne vous penchez jamais au-dessus de la batterie en procédant aux connexions.
 Ne faites jamais passer des câbles électriques :
Sur des bords tranchants.
Par des pièces mobiles ou à proximité.
À proximité de pièces pouvant devenir chaudes.
 Isolez et protégez toujours tous les ls et bornes électriques exposés.
 Installez toujours les capuchons de borne de la manière indiquée dans les instructions d’installation.
 Faites toujours attention lorsque vous placez des composants.
 Assurez-vous toujours que les composants sont bien xés durant l’installation et l’utilisation.
 Serrez toujours bien les écrous et les boulons conformément aux instructions d’installation.
 Conduisez toujours le véhicule, équipé de la lame, à vitesse de marche.Ne dépassez jamais 8 km/h (5 m/h) même si la lame est relevée.
 Utilisez toujours la lame avec prudence. Tout impact avec un objet caché ou xe pourrait bloquer soudainement le véhicule ou le rendre
incontrôlable.
 Ne conduisez jamais le véhicule équipé de la lame sur des pentes de plus de 10 degrés.
 Ne vous tenez jamais debout ou à califourchon sur la lame.
 Tenez-vous toujours à l’écart des pièces mobiles et des joints. Ne laissez jamais personne s’approcher durant l’utilisation ou le réglage de la
lame.
 Effectuez toujours régulièrement les inspections et l’entretien du mécanisme de la lame, des xations, du câble et du matériel connexe.
 Remplacez toujours toutes les pièces usées ou endommagées avant l’utilisation.
 Ne faites jamais fonctionner ce produit WARN avec des pièces endommagées ou manquantes.
 Conduisez toujours lentement sur les terrains cahoteux ou accidentés. Le fait de conduire à des vitesses qui secouent la lame alors qu’elle est
en position relevée peut provoquer le déroulement du treuil, ayant pour effet de baisser la lame. La lame pourrait frapper un objet stationnaire et,
par conséquent, endommager le véhicule et blesser l’opérateur, voire entraîner sa mort.
 Conduisez toujours à des vitesses telles que la lame n’est pas secouée et en étant toujours attentif à la position celle-ci.
 Gardez toujours à l’esprit que le crochet leté a pour fonction de rompre la connexion entre la lame et le treuil pour éviter d’endommager
sérieusement le VTT si la lame est relevée trop haut. Si le crochet leté casse, la lame tombera brusquement. Assurez-vous donc que personne
ne se trouve à proximité lorsque vous la relevez ou l’abaissez.
 Évitez toujours de relever le haut de la lame au-dessus des phares du VTT car cela peut endommager le véhicule et la lame.
 Remplacez toujours un crochet leté déformé ou brisé par le crochet leté neuf fourni dans le kit.
RISQUES DE BLESSURES
Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.
AVERTISSEMENT
INSTRUCTIONS D’INSTALLATION
Kit de montage de lame pour Arctic Cat Prowler
WARN Numéro de pièce: 83875
Méthode d’application: Arctic Cat Prowler 650 2006+, Arctic Cat
Prowler 700 2008+

WARN® INDUSTRIES PAGE 9 83874A0
Table des matières
I. Outils Requis ........................................................ 2
II. Couples De Serrage ............................................ 2
III. Liste Des Pieces .................................................. 3
IV. Installation .........................................................4-5
V. Fonctionnement ................................................5-6
VI. Conseils et dépannage ........................................ 7
VII. Maintence/Entretien ............................................. 7
I. Outils Requis
• Cliquet
• Douilles : 15 mm, 16 mm, 17 mm, 19 mm
• Clés : 15 mm, 16 mm, 17 mm, 19 mm
• Clé dynamométrique
• Torx n° 30
• Clé Allen 3/16
• Enduit frein pour lets
II. Couples De Serrage
Veuillez appliquer les couples de serrage recommandés pour
l’assemblage de ce produit, sauf indication contraire.
Boulon et écrous de 10mm de diamètre : 40,7 N-m (30 pi-lb)
Boulon et écrous de 12mm de diamètre : 74,6 N-m (55 pi-lb)
MISE EN GARDE
Danger de happement par des pièces mobiles
Le non-respect des instructions peut entraîner des blessures mineures ou modérées.
 Prenez toujours le temps de bien lire et comprendre le manuel d’installation et d’utilisation inclus avec ce produit.
 Les personnes âgées de moins de 16 ans ne doivent jamais faire fonctionner ce produit.
 Ne faites jamais fonctionner ce produit sous l’effet de drogues, de l’alcool ou de médicaments.
Veuillez lire attentivement les instructions concernant l’installation et l’utilisation.

WARN® INDUSTRIES PAGE 10 83874A0
III. Liste de pièces
Références Numéro de pièce Qté Description
A1 83871 1 Kit de montage de lame gauche
A2 83872 1 Kit de montage de lame droit
A3 84009 2 Plaque d’appui
A4 84007 1 Bride, kit de montage de lame
B1 22527 2 Vis à tête, 12 mm de diam. x 65 mm de long
B2 9213 8 Rondelle plate, 13 mm de diam.
B3 70117 2 Écrou de blocage en nylon, 12 mm de diam.
B4 22527 4 Vis à tête, 10 mm de diam. x 25 mm de long
B5 220026 4 10mm dia at washer
B6 84154 6 Vis à tête creuse 1/4-20
B7 79712 2 Goupille avec pièce de retenue
B8 82466 1 Sangle
B1
B2
B3
B2
B2
B2
A1
A2
A3
A4
B4
B5
B7

WARN® INDUSTRIES PAGE 11 83874A0
IV. Installation
1. Le véhicule doit être préparé avant d’installer le kit
de montage de lame. Retirez la grille de protection
en plastique. Voir la gure 1.
2. Retirez les xations de pare-chocs inférieures M12.
Retirez (2) vis de la plaque de protection. Voir la
gure 2.
3. Glissez les plaques d’appui (A3) en position. Voir la
gure 3.
Figure 1
Figure 2
Figure 3
Retirez
Retirez

WARN® INDUSTRIES PAGE 12 83874A0
4. Placez les kits de montage de lame (A1, A2) en
position. Voir la gure 4. Posez les xations (B1,
B2, B3) (B4, B5, B6, B7) tel qu’indiqué dans la
liste des pièces. Ne serrez pas pour l’instant.
5. Déterminez la hauteur de broche à utiliser. La
broche (B7) doit se situer entre 14 1/2 à 15 1/2
pouces du sol pour assurer un positionnement op-
timal de la lame. Voir la gure 5.
Installez les vis à tête creuse (B6) dans les em-
placements de broche correspondant. Mettez de
l’enduit frein pour lets sur les vis.
REMARQUE : Avant d’installer les kits de montage
de lame, servez-vous d’un taraud 1/4-20 UNC
pour nettoyer les lets du kit de montage de
lame de toute trace de peinture.
6. Insérez la bride de kit de montage de lame (A3)
dans le kit de montage et installez les chev-
illes. La bride étant installée, ajustez les kits de
montage de lame. Les kits de montage de lame
doivent être alignés avec les oreilles de la bride.
Lorsque les xations du kit de montage de lame
sont serrées, la bride doit pouvoir glisser facile-
ment dans les kits de montage de lame. Voir la
gure 6.
7. La bride étant en place, serrez toutes les xations
selon les couples de serrage indiqués.
8. Une fois les kits de montage de lame bien xés,
vous pouvez installer la bride sur le tube poussoir.
Consultez le manuel d’instructions du tube pous-
soir de lame Warn au sujet de l’installation de la
bride de kit de montage de lame.
V. Fonctionnement
Fixation de la lame au véhicule
1. Placez la lame sur un sol ferme horizontal. Pour
plus d’informations, consultez la section « Instal-
lation de la lame » du manuel de l’utilisateur de la
lame.
2. Conduisez LENTEMENT le véhicule jusqu’à la
lame, en l’alignant du mieux possible avec la
lame.
3. Éteignez le véhicule et serrez le frein à main.
Soulevez le côté bride de kit de montage de lame
du tube poussoir jusqu’au kit de montage de lame
du véhicule. Insérez la bride de kit de montage de
lame dans son récepteur. Voir la gure 6.
Installation (continued)
Figure 4
Figure 5 Installez les xations
Figure 6
B6
B6
B6
A1
15.50 14.50
GROUND LEVEL

WARN® INDUSTRIES PAGE 13 83874A0
4. Vériez soigneusement que la lame est bien en-
gagée dans les galets d’alignement de la bride de
kit de montage de lame. Les galets d’alignement
doivent être bien enfoncés dans le berceau du kit
de montage de lame.
5. Les deux galets d’alignement étant bien enfon-
cés dans le kit de montage de lame, insérez les
chevilles de retenue. Une fois l’insertion faite,
accrochez les xations de retenue des chevilles
à la languette de verrouillage du kit de montage
de lame. Pour plus d’informations, consultez la
section « Installation de la lame » du manuel de
l’utilisateur de la lame.
6. Les deux chevilles de retenue étant bien xées,
tirez le câble du treuil.
7. Tirez la cheville de retenue de la lame qui retient
la poulie. Une fois la poulie relâchée, placez-la
sur le câble du treuil et réinstallez-la sur le tube
poussoir en la xant au moyen de la cheville
de retenue. Voir la rubrique « Câblage double »
de la section Actionneur de lame du manuel de
l’utilisateur de la lame. Figure 9.
8. Connectez la bande de terminaison au pare-chocs
avant. La boucle de la bande doit être placée
aussi haut que possible sur le pare-chocs. Voir la
gure 8.
9. Accrochez le câble du treuil à la boucle de la
bande de terminaison. Voir la gure 9.
10. Mettez le contacteur d’allumage en position ON
(marche), actionnez le treuil pour lever et abaisser
la lame. La lame est maintenant prête à être utili-
sée. Lisez le manuel de l’utilisateur de la lame
avant toute utilisation de celle-ci.
Conseils pratiques
Lorsque vous retirez la lame de son kit de montage,
placez une cale sous la base du tube poussoir pour
maintenir l’ensemble à la hauteur de la connexion.
Cela facilitera la prochaine connexion de la lame.
Figure 8
Figure 7
Figure 9

WARN® INDUSTRIES PAGE 14 83874A0
VII. Maintenance et entretien
• Avant chaque utilisation, inspectez toutes les pièces métalliques de la lame, du kit de montage de lame et du
matériel de montage connexe. Remplacez toute pièce qui semble rouillée ou déformée.
• Avant toute utilisation, inspectez tous les écrous et boulons de la lame, du kit de montage de lame et du ma-
tériel de montage connexe. Resserrez tous les écrous et boulons qui en ont besoin. Les écrous et boulons
foirés, fracturés ou tordus doivent être remplacés.
• Vériez tous les câbles avant toute utilisation. Remplacez les câbles usés ou eflochés.
• Inspectez toutes les pièces mobiles ou rotatives. Retirez les débris pouvant gêner le libre mouvement des
pièces.
• Lisez le manuel de l’utilisateur de la lame Warn pour de plus amples informations.
Si vous éprouvez des problèmes avec la lame, procédez comme suit :
1. Consultez les conseils et notes des instructions de montage.
2. Communiquez avec le concessionnaire chez qui vous avez fait l’acquisition du kit.
3. Appelez un des centres de service autorisés WARN indiqués sur la garantie qui accompagne le kit. Veuillez
avoir les informations suivantes à portée de main avant d’appeler : numéro de pièce (listé sur le devant des
instructions), date d’achat, marque, modèle et année du VTT.
4. Communiquez avec le service à la clientèle WARN au 1-800-543-9276 ou www.warn.com. Veuillez avoir les
informations suivantes à portée de main avant d’appeler : numéro de pièce (listé sur le devant des instruc-
tions), date d’achat, marque, modèle et année du VTT.
VI. Conseils et dépannage
• Évitez d’engager la lame dans le véhicule ou de l’en retirer si le sol est inégal, en pente ou meuble. Cela pour-
rait affecter l’alignement du kit de montage de lame et empêcher que l’engagement ou le dégagement des
chevilles de retenue se fasse correctement.
• Si vous éprouvez des difcultés à placer un galet d’alignement dans le kit de montage de lame, procédez à un
petit ajustement. Assurez-vous que la lame et le véhicule sont à niveau. Assurez-vous que la base de lame est
en position centrale verrouillée.
• Il se peut qu’après l’utilisation de la lame, le câble du treuil s’entortille autour du tambour. Pour y remédier,
sortez la lame et déroulez le câble du treuil en roue libre. Une fois le câble déroulé, désactivez le mode roue
libre et enroulez le câble correctement sur le tambour. NE saisissez PAS le câble ou le crochet du treuil.
Servez-vous plutôt de la sangle de crochet fournie avec le treuil et suivez les directives décrites dans le manu-
el des techniques de treuillage.
AVERTISSEMENT
Le fait de ne pas inspecter régulièrement la lame, son kit de montage, le treuil et le matériel de mon-
tage connexe peut nir par endommager le véhicule ou provoquer des blessures graves ou la mort de
l’opérateur.
Contactez votre concessionnaire WARN le plus proche pour toute commande. Pour trouver le concessionnaire le
plus proche, appelez le registre des concessionnaires WARN au 1-800-910-1122.
Vous pouvez vous procurer les pièces de rechange suivantes :
Réf Description Remarque
83603 Kit de broche à dégagement rapide 2x 79712
83648 Bride de kit de montage de lame 1x 83533
