For å gi deg de beste
forutsetninger, anbefaler vi å
lese bruksanvisningen nøye.
Du kan få tips og hjelp med din
montering ved å se vår monterings-
video av dette produktet.
For andre supporthenvendelser besøk
www.wattle.com/no/support
eller besøk oss på Facebook
www.wattle.com/wattlenorge
DETTE TRENGER DU
FOR MONTERINGEN:
Skrutrekker (stjerne) og avbiter.
Ikke bruk batteridrill.
WATTLE® elektroniske dørlåser leveres med mekanisk nødnøkkel. Det
er viktig å ha kontroll på disse utenfor boligen da det kun er disse
som kan åpne døren om batteriene dør ut, eller om det blir en feil på
elektronikken.
Nødnøkkelfunksjonen er kun ment til bruk i nødstilfeller og skal ikke
benyttes i hverdagen. Om du opplever feil på låsen bør du umiddelbart
ta kontakt med WATTLE® kundeservice for utbedring slik at låsen
til enhver tid fungerer både elektronisk, og med den mekaniske
nødnøkkelen. Test at nødnøkkel fungerer etter installasjon av låsen.
WATTLE® fraskriver seg alle direkte og indirekte kostnader knyttet
til manglende nødnøkkel ved for eksempel åpning av låsen ved hjelp
av låsesmed, (om man eksempelvis skulle få feil på den elektroniske
delen av låsen).
VIKTIG INFO:
4

VIKTIGE TIPS
1
2
3
4
5
WATTLE® låsene kommer fra fabrikk slik at de kan passe til dører
som slår mot høyre og mot venstre uavhengig om de slår inn
eller ut. Derfor må man i noen tilfeller vende slagretning på
låskassen. Det gjør man ved å skrue av de re små skruene som
holder selve frontplaten til låskassen. Ta av stolpen og vend
de to nederste tappene som eventuelt peker feil. (hakereilen
skal ikke vendes). Man må også til slutt i monteringen sette på
håndtaket riktig vei på både ytter- og innerdel ved å benytte de
to festeskruene og det medfølgende verktøyet.
Når man skal sette ytterdelen på, har rkantpinnen to piler
som begge må peke opp når man trer den gjennom låskassen
og den siden av rkantpinnen som er rød skal være opp mot
toppen av låsen.
Nødnøklene har en litt annerledes virkemåte enn andre
nøkkelsystemer. For å låse opp setter man nøkkelen i og vrir 90
grader til en av sidene, når nøkkelen står vannrett kan man åpne
døren. For å få nøkkelen ut igjen vrir man 90 grader tilbake, da
kan man trekke den ut igjen. Det er viktig å ha god kontroll på
hvor nødnøklene benner seg, og de kan ikke ligge inne i boligen
om man kun har én inngang.
Man må bruke medfølgende isolasjon mellom ytter- og innerdel,
ellers vil det kunne kondensere mellom kald/varm side og
man kan få fuktskader inne i døren og i låsen, da vil garantien
bortfalle.
Når du er ferdig med monteringen, er det viktig å gå gjennom
sjekklisten før du lukker igjen døren.
5

MONTERINGSVEILEDNING
1
2UTVENDIG ENHET

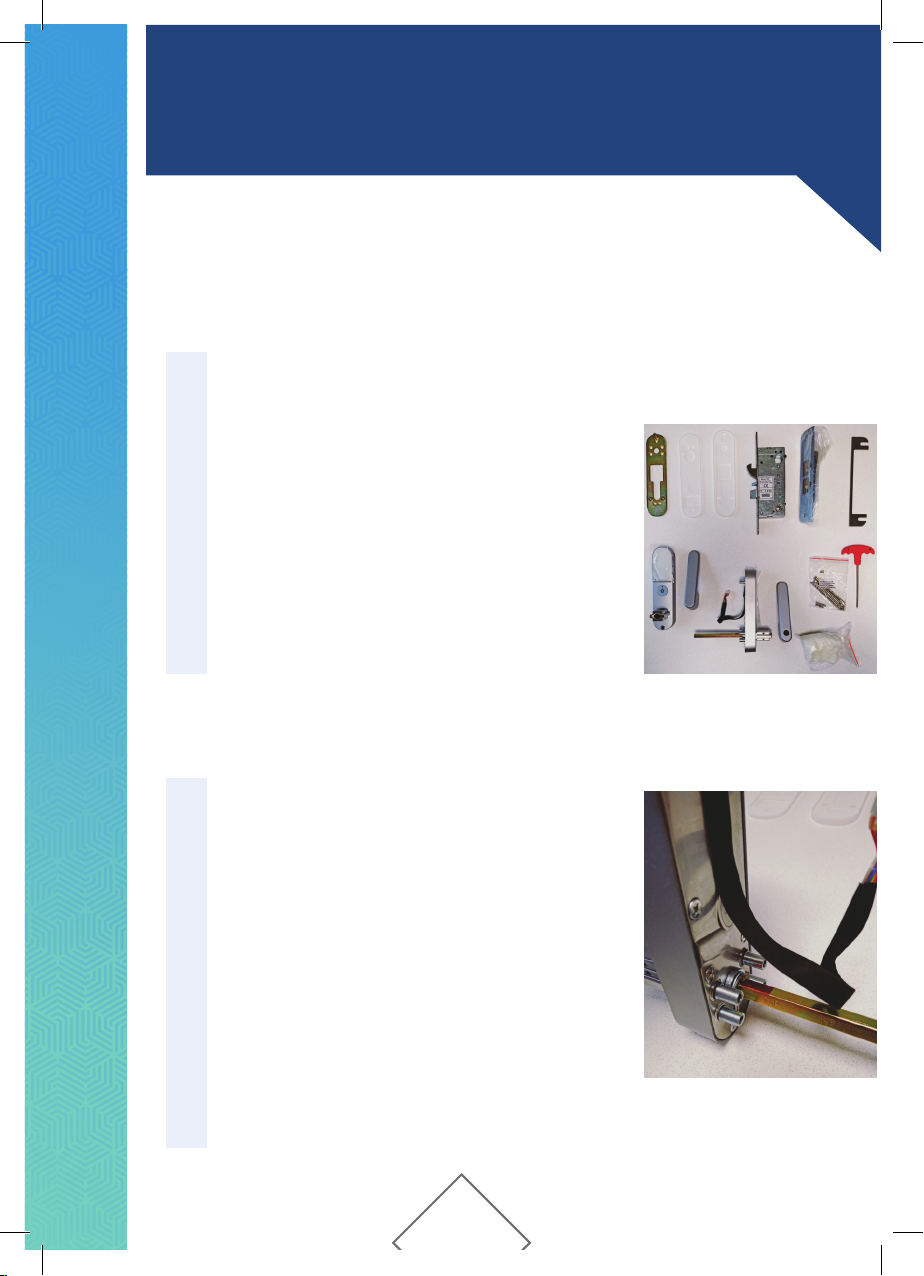

Plasser den medfølgende gummipakningen
på låsens utvendige bakside, det er forskjell
på pakningene så sørg for å benytte den
riktige med kun en leppe som skal dekke
låsen utvendig. Den andre pakningen har to
lepper som skal dekke både lås og innvendig
brakett. Tre ledningen igjennom øverste hull
på døren og rkantpinnen gjennom det
nederste.
MERK! Pilen på rkantpinnen MÅ peke opp
og rødt merke skal være opp mot toppen
av låsen, ellers vil ikke låsen virke!
MONTERING
Ta ut vedlagte nøkler og putt disse i lommen
før du monterer låsen. Dette er en sikkerhet
om du skulle glemme å sette inn batterier
når du er ferdig med å montere og deretter
lukke døren. Når du har demontert den
eksisterende låskassen mm. setter du inn den
nye som ligger vedlagt i esken.
Husk å påse at fallen og utløseren på
låskassen peker rett vei i forhold til døren er
hengslet, les punkt 1 på side 5. Fest låskassen
med de samme skruene som holdt den
gamle låskassen på plass. Deretter monterer
du det medfølgende sluttstykke i karmen.
MERK! Benytt medfølgende isolasjon når låsen monteres
på ytterdør. Fordel isolasjonen oppe og nede for å forhindre
kuldebro.
Det anbefales å lese gjennom hele
monteringveiledningen før du starter. (side 6, 7, 8)
6

3
4
5
6
INNVENDIG ENHET
Sett på den medfølgende brakett riktig vei.
Denne skrues fast til den utvendige enheten
med de 4 medfølgende maskinskruene fra
dørens bakside/innside gjennom låskassen.
Ikke stram disse skruene med drill eller med
for stor kraft på skrutrekkeren da dette kan
føre til at nødnøkkel funksjon kan bli skadet.
Skruene må tilpasses/kappes i lengde (bruk
avbiter), sørg for å ha minimum 0,5 cm
lengde å skru inn, men de kan heller ikke
være for lange da de butter I bunnen av
gjengene.
Tre deretter på den innvendige
gummipakningen og koble ledningen fra
ytterdelen inn på innvendig del. Det er kun
en måte å koble ledningen til innvendig del.
Overskytende ledning dyttes forsiktig inn i
hullet mot låskassen samtidig som du trer
den innvendige enheten på rkantpinnen
og skyver denne helt inn mot pakningen og
døren.
Skru deretter fast innerdelen til braketten
med de 3 korte med- følgende
maskinskruene. 1 under håndtaket (den
lengste av de), og de 2 korteste gjennom
batteriholderen på hver sin side øverst.
Sett i batteriene 3 stk. AA 1,5V, husk å vende
«+» og «-» polene riktig. Sett deretter på
batteridekselet.
Velg retning på håndtakene til ute og
innerdel og sett disse på, de festes med to
skruer på baksiden av håndtaket ved hjelp
av det medfølgende verktøy.
Forventet levetid er ca. 6 - 12 mnd. Når
låsen varsler med ere raske pipelyder
ved åpning, bør man bytte batterier. Det
anbefales og benytte batterier av god
kvalitet ved batteribytte.
7

1
2
3
4
5
Prøv nå å beveg det innvendige håndtaket nedover, dette skal
bevege seg lett, samtidig som den store tappen på låskassen
dras inn. Hvis ikke denne beveger seg lett kan det være at låsen
er montert skjevt på døren.
Ved å trykke inn den minste tappen på låskassen skal hakereilen
sprette ut. Trykk håndtaket innvendig helt ned for å trekke
denne inn igjen, og slipp. Hakereilen skal nå være trukket tilbake i
låskassen.
Sett i nødnøkkelen i den utvendige enheten og vri nøkkelen en
kvart omdreining. Utvendig håndtak skal nå være i inngrep. Vri en
kvart omdreining tilbake for å ta ut nøkkelen.
Når alt er montert, kontrollert og festet, tester du låsen (HOLD
DØREN ÅPEN) ved å taste inn fabrikkoden på ytterdelen og låsen
låses opp. Displayet blinker grønt og låsen avgir et «PIP» før døren
kan åpnes. Koden er fra fabrikk satt til 123 #, og man avslutter
alltid med # også etter at man har endret koden til sin egen.
Lukk døren og se at hakereilen spretter ut når døren er helt
lukket, håndtaket må slippes. Hvis den ikke spretter ut er det fordi
avstanden mellom døren og karmen er for stor, da må man fore
ut sluttstykket i karmen. Benytt medfølgende beslag på 2 mm.
Før du lukker døren, gå gjennom følgende punkter:
VIKTIG!
PRØV ALLTID LÅSEN FØR DU LUKKER DØREN.
For å legge inn nye brukere/masterkoder,
se side 11.
SJEKKLISTE
8

SJEKKLISTE
PROGRAMMERINGSVEILEDNING
WATTLE® ELEKTRONISK DØRLÅS
For å ivareta din sikkerhet stiller vi høye krav til identisering. Det
er derfor viktig at ngeren alltid ligger helt stille på skanneren, slik
at tilgangen ikke blir avvist. Et fåtall mennesker har svake nger-
avtrykk slik at avtrykket ikke alltid identiseres, eller i ytterste
konsekvens ikke kan identiseres i det hele tatt. Teknologien er under
stadig utvikling, men din sikkerhet kommer alltid først!
VIKTIG INFORMASJON OM BRUK AV
FINGERAVTRYKK (Kun for WATTLE® DOOR PRO)

PROGRAMMERINGSVEILEDNING
REGISTRERING AV FINGERAVTRYKK
(Kun for WATTLE® DOOR PRO)
Låsen kan ha 199 ngeravtrykk. Alle ngeravtrykk legges inn på
tallene 000 til 199. Masterngre legges inn på tallene 000 - 001 -
002. Masterngre er de som kan legge til og slette vanlige brukere.
OPPRETTE FØRSTE MASTERFINGER
OPPRETTE DE TO ANDRE MASTERFINGRE (Dette er valgfritt)
OPPRETTE BRUKERE Dette er brukere som kun kan åpne døren,
ikke legge til eller slette brukere, disse legges inn på 003 – 199
SLETTE EN BRUKER Det er viktig å ha en oversikt over hvilke
brukere du legger inn på hvilke tall. Dette gjør jobben med å slette
brukere i etterkant enklere.
Trykk # # # og plasser nger på skanner. Når den piper, løft ngeren av og
plasser den tilbake på skanneren, et nytt pip og du løfter ngeren av og
legger den på igjen. Nå vil du få et langt pip, og ngeren din er godkjent.
Den legges automatisk på 000.
Trykk # # #, legg på masternger, trykk 001 * og legg på ny nger. Når den
piper, løft ngeren av og plasser den tilbake på skanneren, et nytt pip, og
du løfter ngeren av og legger den på igjen. Nå vil du få et langt pip og
ngeren din er godkjent. Samme prosedyre gjøres for masternger 002.
Trykk # # #, legg på masternger, trykk 003 * og legg på ny nger. Når den
piper, løft ngeren av og legg den tilbake på skanneren. Et nytt pip og
du løfter ngeren av og legger den på igjen. Nå vil du få et langt pip, og
ngeren din er godkjent.
Har man ere personer samlet som skal ha adgang kan man rett etter
det lange pipet fortsette innleggingen av ngeravtrykk da låsen fortsatt
er i programmeringsmodus. Dvs. at man så kan taste f.eks. 004 * og neste
person legger på sin nger tre ganger. Slik kan man fortsette uten at man
trenger å starte hele prosessen på nytt.
Husk å notere hvilke brukere som har hvilke brukernummer.
Trykk # # # og legg på masternger. Du hører nå et pip. Tast så tallet som
brukeren er lagt inn på, og avslutt med #. Langt pip og rødt lys i tastatur
bekrefter at ngeravtrykket er slettet. Skal du f.eks. slette bruker nr. 005,
taster du følgende: # # #, legg på masternger, 005 #.
A
B
C
D
10

INNLEGGING AV KODER
Låsen kan ha 999 individuelle koder. Alle brukerkoder legges inn på
tallene 000 til 999. Masterkodene legges inn på tallene 000 - 001
og 002. Masterkodene er de som kan legge til og slette brukere.
Alle koder kan inneholde fra 1 til 10 sifre. Fabrikkoden er 123 #.
OPPRETT MASTERKODE
OPPRETT DE TO ANDRE MASTERKODENE
OPPRETTE BRUKERKODER
Trykk: * 000 123 * ny masterkode * Ny masterkode igjen *
Eksempel: * 000 123 * 3456 * 3456 *
Displayet blinker grønt og du høre en lang pipelyd. Da er inntastingen
vellykket, rødt lys er inntastingen mislykket. Du kan ha brukt for lang tid.
(Det er valgfritt å legge inn to ekstra masterkoder, man kan ha kun en)
Trykk: * 001 masterkoden * ny masterkode * ny masterkode igjen *
Eksempel: * 001 3456 * 6789 * 6789 *
Displayet blinker grønt og du høre en lang pipelyd. Da er inntastingen
vellykket, rødt lys er inntastingen mislykket. Du kan ha brukt for lang tid.
(Brukerkodene legges på brukernummer mellom 003-999)
Trykk: * 003 masterkoden * ny brukerkode * ny brukerkode igjen *
Eksempel: * 003 3456 * 2323 * 2323 *
Displayet blinker grønt og du høre en lang pipelyd. Da er inntastingen
vellykket, rødt lys er inntastingen mislykket. Du kan ha brukt for lang tid.
A
B
C
SLETTING AV KODER
SLETTE BRUKERKODER
Trykk * nummeret som koden ligger på, masterkode #
Eksempel: * 003 3456 #
Så blinker displayet rødt og du hører en lang pipelyd. Da er brukeren
slettet og inntastingen vellykket.
Masterkodene kan IKKE slettes, men kun endres til nye masterkoder.
Eksempel: * 000 masterkode * ny masterkode * gjenta ny masterkode *
Låsen kan også nullstilles ved å kontakte oss på [email protected]om
11

Berør displayet, det vil da begynne å lyseblått. Tast koden og avslutt med #.
Du hører motoren setter håndtaket i inngrep og du kan nå åpne døren.
Det innvendige tastaturet benyttes til å låse innvendig håndtak. Det er
samme kode på innerdelen som på ytterdelen. Man benytter denne
funksjonen for å unngå uønsket åpning av dør, som for eksempel for å ha
kontroll på små barn som ikke skal kunne åpne døren eller om man har en
hund som kan åpne døren ved å ta ned håndtaket.
For å låse/sette det innvendige håndtaket ut av funksjon, tast «kode #»
(Eks. 3456#) før du lukker døren.
For å re-aktivere det innvendige håndtaket taster man igjen 3456 #. Om
man låser opp døren utenfra med en av kodene vil innvendig håndtak
automatisk gå i inngrep igjen, dette pga. brannsikkerhet.
Vi minner om at denne funksjonen kan gå på bekostning av sikkerheten I
forhold til nødutgang ved en eventuell brann eller røykutvikling. Funksjonen
er derfor i all hovedsak tiltenkt brukt for å låse det innvendige håndtaket når
man forlater boligen slik at man ikke kan bryte seg inn ved å knuse et vindu
for å låse opp døren.
Låsen kan ha 999 brikker. Alle brikker legges inn på tallene
000 til 999. Det følger med tre kodebrikker.
INNLEGGING AV BRIKKE
SLETTING AV BRIKKER
OPPRETTE EN BRIKKE
SLETTE BRIKKER
ÅPNING AV LÅSEN FRA YTTERSIDEN
INNVENDIG TASTATUR (Kun for WATTLE® DOOR PRO)
Trykk: # 8 bruker id masterkoden # legg kortet inntil låsen
Eksempel: # 8 000 3456 # legg kortet inntil låsen
Trykk # 9, bruker id masterkode #
Eksempel: # 9, 000 3456 #
Så blinker displayet rødt og du høre en lang pipelyd. Da er brukeren
slettet og inntastingen vellykket.
12

MIDLERTIDIG ÅPEN MODUS (MÅM)
TILBAKESTILLING TIL AUTOMATISK LÅST (ALM)
INNVENDIG POWERKNAPP
(Kun for WATTLE® DOOR TOUCH & SMART)
Trykk: # 1 en av masterkodene # 1
Eksempel: # 1 3456 # 1
Displayet lyser grønt, og du hører et langt pip. Du har nå gjort låsen
klar for midlertidig konstant åpen funksjon. Døren er fortsatt låst. For å
aktivere funksjonen må man taste en kode #, displayet blinker grønt.
Du vil nå kunne gå ut og inn av døren uten bruk av kode.
Ønsker man nå å låse yttersiden fra innsiden, trykker man:
WATTLE® DOOR TOUCH & SMART - på powerknappen innvendig. Da
går håndtaket utvendig i lås.
WATTLE® DOOR PRO - på # tasten på det innvendige displayet. Da
går håndtaket utvendig i lås.
NB; Når låsen er satt i åpen modus og du har låst med powerknappen
(# tasten på WATTLE® DOOR PRO) innvendig, er slik at om det
kommer noen hjem og taster kode utvendig, forblir låsen åpen. Da må
man på nytt trykke på powerknappen (# tasten på WATTLE® DOOR
PRO) innvendig for å låse igjen. Man kan også låse ved å trykke koden
fra yttersiden om man forlater boligen.
Trykk: # 1 en av masterkodene # 0
Display blinker grønt med ett langt pip. Så taster du en kode #,
displayet vil blinke rødt og låsen er da tilbake til konstant låst utvendig.
Du må nå taste kode hver gang du skal inn døren.
Eksempel: # 1 3456 # 0
Holder man knappen inne i ca. to sekunder, aktiveres håndtaket
utvendig. Døren vil da være åpen utenfra. Den vil da være åpen frem
til man igjen trykker på powerknappen eller taster kode utenfra.
13

ENDRE VOLUMET PÅ LÅSEN
Trykk: # 0 en av masterkodene # så en av følgende koder;
0 lydløs, 1 lav, 2 normal
Eksempel: # 0 3456 # 1 (låsen kommer med kode 2 normal fra fabrikk)
ANTI HÆRVERKS / INNBRUDDSFUNKSJON
KAMUFLERE KODEN FOR ANDRE
BATTERIBYTTE
Denne funksjonen gjør at låsen blokkeres i 3 minutter, om man taster
feil kode 5 ganger etter hverandre. Etter 3 minutter virker låsen
normalt igjen.
SETTE FUNKSJONEN PÅ
Trykk # 2 masterkode # 1
Eksempel: # 2 3456 # 1
SLÅ AV FUNKSJONEN
Trykk # 2 masterkode # 0
Eksempel: # 2 3456 # 0
Denne funksjonen gjør at du kan taste andre tall før og etter koden
du bruker. Dette kan for eksempel brukes når du skal taste koden din
når du er sammen med andre som ikke skal ha tilgang. Er din kode for
eksempel 3456, kan du taste 21345681 #, så vil døren åpne seg. Låsen
er satt i denne funksjonen fra fabrikk.
Wattle®Door Touch & Smart
SETTE FUNKSJONEN PÅ
Trykk # 4 masterkode # 1
Eksempel: # 4 3456 # 1
SLÅ AV FUNKSJONEN
Trykk # 4 masterkode # 0
Eksempel: # 4 3456 # 0
Wattle®Door Pro
SETTE FUNKSJONEN PÅ
Trykk # 5 masterkode # 1
Eksempel: # 5 3456 # 1
SLÅ AV FUNKSJONEN
Trykk # 5 masterkode # 0
Eksempel: # 5 3456 # 0
Når låsen trenger nye batterier, vil den gi fra seg 8 pip når du åpner
låsen på vanlig måte. Dette skifter du enkelt ved å erne dekslet
på innerdelen. Du trenger ikke programmere låsen om igjen etter
batteriskift.
14

OPPSETT AV LÅS MOT DITT
SMARTE HJEM
Dørlåsene Wattle Smart og Pro har trådløs kommunikasjon
innebygd. Med denne funksjonen kan du med et par klikk koble
låsen til resten av Wattle Smarthome-systemet.
PAIRINGKOBLE TIL
SMARTHUSET
Når du har satt inn batteriene starter
automatisk modulen å søke etter en
gateway. Den vil søke i 4 minutter.
Åpne din Wattle app > gå til
menyen, administrere enheter > Ny
> Søk. I løpet av kort tid skal låsen
vises.
Legg det til det rommet du ønsker, og
nå er du klar for en nøkkelfri hverdag.
Hvis du trenger mer tid, ta ut
batteriene og sett dem inn igjen for å
starte prosessen på nytt.
Når du har lagt til låsen i systemet
vil du få opp snarveier på appens
startskjerm for at enkelt låse og
låse opp med noen få trykk.
Uansett om du sitter i sofaen eller
ikke er hjemme.
RESETNULLSTILLE
Åpne dekselet på innsiden av
døren, hold nede knappen på
toppen av modulen i 12 sekunder.
Nå kan du søke den opp på nytt
i appen.
15

För andra supportärenden besök
www.wattle.com/support
eller besök oss på Facebook
www.facebook.com/wattleapp
Dessa verktyg behöver
du för monteringen:
Stjärnskruvmejsel samt kraftavbitare.
Använd inte skruvdragare
För att ge dig de bästa
förutsättningarna rekommenderar
vi att du läser bruksanvisningen
noggrant.
Ditt WATTLE® lås har en mekanisk nödnyckel som det är viktigt att ha
tillgång till utanför hemmet eftersom det bara är de som kan öppna
dörren om batterierna tar slut eller om det blir fel på elektroniken.
Nödnyckel Funktionen är endast avsedd för nödsituation och bör inte
användas i vardagen, om du upplever fel på ditt lås, kontakta WATTLE®
kundservice eller din butik för reparation så att både den mekaniska
nödnyckeln och den elektroniska delen att fungera. Testa nödnyckeln
efter att du har installerat låset.
WATTLE® friskriver sig alla kostnader som för att saknad nödnyckel
att till exempel för att öppna låset via en låssmed om ett fel uppstår i
den elektroniska delen.
VIKTIG INFORMATION:
16

VIKTIGA TIPS
1
2
3
4
5
WATTLE® låset levereras från fabrik så att de passar både
höger och vänsterhängda dörrar oavsett om de är inåt eller
utåtgående. Därför kan det hända att man måsta vända
slagriktningen på låshuset. Det gör man med att skruva upp de
fyra små skruvarna som håller själva stolpen till låshuset. Ta av
stolpen och vänd de två nedersta, regeln och utlösaren om de
eventuellt pekar fel. (hakregeln skall inte vändas). Man måste
också i slutet på monteringen sätta fast handtagen rätt håll
på både ytter- och inner-delen med de två skruvarna och den
medföljande skruvmejseln.
När man skall montera utedelen på dörren, så nns det på
fyrkantspinnen 2 pilar på båda sidorna av fyrkantspinnen som
måste peka uppåt innan man trär den genom låshuset och den
sida av fyrkantspinnen som är röd skall vara vänd uppåt.
Nödnycklarna har en annorlunda funktion än andra
nyckelsystem. För att låsa upp sätter man i nyckeln och vrider
90 grader (valfritt håll), när nyckeln är vågrätt kan man öppna
dörren med handtaget. För att få ut nyckeln igen så måste man
vrida tillbaka 90 grader, då kan nyckeln tas ut. Det är viktigt att
veta var nödnycklarna nns och att dessa inte nns i bostaden
om man bara har en ingång.
Man måste använda den medföljande isoleringen mellan ytter-
och inner-del, annars kan det bildas kondens mellan den kalla
och varma sidan vilket kan skapa fuktskador inuti dörren och i
låset.
När du är klar att montera din enhet, är det viktigt att gå
veriera checklistan Innan du stänger dörren för första gången.
17

MONTERINGSANVISNING
1
2UTVÄNDIG ENHET
Placera den medföljande gummipackningen
på ytterdelens baksida, packningarna dessa
är lite olika se så säkerställ att du använder
rätt packning. Trä kontakten i genom det
översta hålet på dörren och fyrkantspinnen i
genom det nedersta.
OBS! Pilarna på fyrkantspinnen och den
röda markeringen måste peka uppåt,
annars kommer inte låset att fungera!
MONTERING
Ta ut de medföljande nycklarna och stoppa
dessa i ckan innan du börjar montera
dörrlåset, detta för att du inte skall glömma
dessa på insidan senare och av misstag
stänga dörren utan tillgång till nycklarna.
När du demonterat den bentliga låskistan
och slutblecket, sätter du in den nya låskistan
och skruvar fast det med samma skruvar som
höll den gamla låskistan på plats. Därefter
monterar du slutblecket i karmen. Kom
ihåg och kontrollera att fallet Är rättvänt i
förhållande till ängningen av dörren, se punkt
1 under viktiga tips.
OBS! använd den medföljande isoleringen når låset
monteras på en ytterdörr. Fördela isoleringen mellan övre
och nedre hålen för att förhindra köldbrygga.
Vi rekommenderar att du läser genom
installationsinstruktionen före du startar. (sidan 18, 19, 20)
18

3
4
5
6
INVÄNDIG ENHET
Sätt monteringsplattan med det större
hålet uppåt, fyrkantspinnen skall gå
igenom det lilla hålet. Monteringsplattan
skruvas fast med de 4st medföljande
kortningsbara maskinskruvarna från
dörrens insida genom låshuset. Dra inte
åt dessa skruvar med skruvdragare eller
med för stor kraft med skruvmejsel då
detta kan leda till att nödnyckelfunktionen
ej fungerar. Skruvarna måste anpassas i
längd, var noga med att ha minst 5mm
längd att skruvas in, men de får heller inte
vara för långa, då kan dom gå i botten och
enheten sitter ej ordentligt.
Montera den invändiga gummipackningen
ovanpå monteringsplattan och koppla
ihop kabeln från ytterdelen i innerdelen.
Se till att montera kontakten med rätt
orientering så funktion erhålls (notera
kontaktens stift bara passar på ett håll).
Överödig kabel träs in i hålet mot låshuset
samtidigt som du monterar den invändiga
delen på fyrkantspinnen genom att skjuta
den helt in mot gummipackningen och
dörren.
Skruva därefter fast den invändiga enheten
mot monteringsplattan med de 3 korta
maskinskruvarna, de två kortare används
i batterihållaren och den längsta under
handtaget. Sätt i batterierna 3st AA 1,5v,
notera orienteringen av batterierna. Sätt
därefter på batterilocket som hålls fast via
en magnet.
Välj riktning på handtagen på ytter- och
inner-del och sätt fast dessa med 2st
skruvar på baksidan av varje handtag
med hjälp av den medföljande torx
skruvmejseln. Beräknad batteritid är ca 6
– 12 månader vid normalt användande. Vi
rekommenderar att du använder alkaline
batterier av god kvalitet vid batteribyte.
19

1
2
3
4
5
Pröva att trycka ned det invändiga dörrhandtaget, detta skall
röra sig lätt samtidigt som hakregeln dras in, om det inte går
lätt så är låset vara troligen monterat med sned inspänning på
dörren.
Genom att trycka in den lilla tappen (utlösaren) på låshuset skall
hakregel falla ut. Tryck ned inre dörrhandtaget helt för att den
ska dras in den igen. Hakregeln skall nu gå in i låshuset.
Sätt i nödnyckelen i den utvändiga enhetens dörrhandtag och
vrid nyckeln ett kvarts varv. Utvändigt handtag skall nu vara i
inkopplat och du kan nu prova att öppna låset, tryck först på
den lilla tappen(utlösaren) på låshuset för att få ut hakregeln,
och tryck sedan på handtaget för att se att den går in igen.
Vrid ett kvarts varv tillbaka för att ta ut nyckeln, veriera att
hakregeln inte faller ut.
När allt är monterat och kontrollerat, testar du låset (Stäng ej
dörren) genom att knappa in fabrikskoden på ytterdelen och
låset låses upp. En grön LED skall tändas och låset avger ett PIP
innan dörren kan öppnas. Fabrikskoden är 123 #, man avslutar
alltid med # även efter man ändrat koden till sin egen.
Stäng dörren och kolla så att hakregeln faller ut när dörren är
stängd, handtaget måste släppas. Om den inte faller ut när
dörren är stängd, är avståndet för stort mellan dörren och
karm. Då måste man ytta ut slutblecket. Använd medföljande
distansbeslag på 2 mm.
Innan du stänger dörren, gå igenom följande punkter:
VIKTIGT!
PRÖVA ALLTID LÅSET INNAN DU STÄNGER DÖREN.
För att lägga till nya användare / masterkoder,
se sidan 23.
CHECKLISTA
20
