WeatherTech MudFlap User manual

Installation Instructions

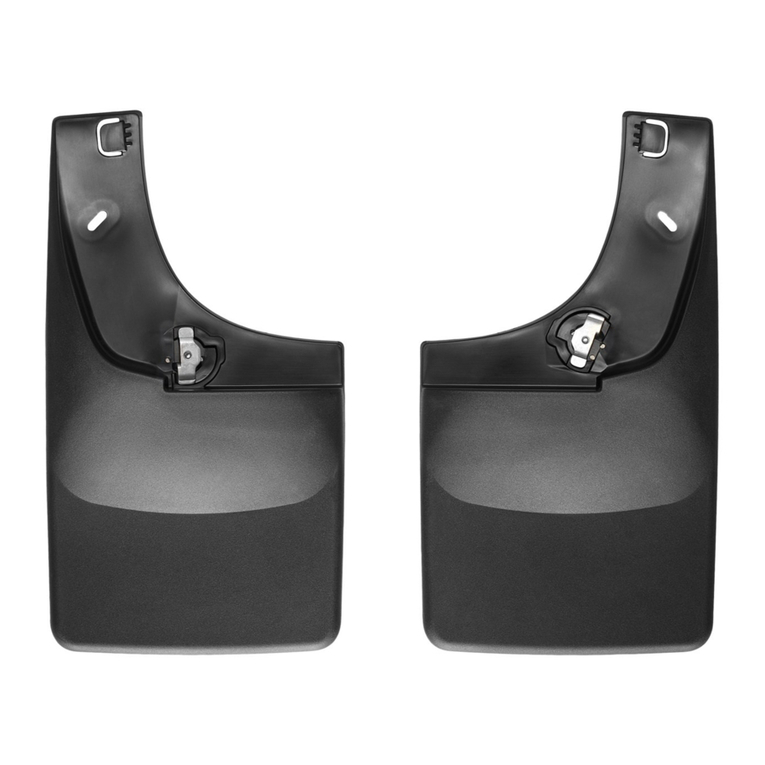

Thank you for purchasing the WeatherTech ® No-Drill MudFlap. Please read this
installation guide to thoroughly familiarize yourself with the steps to install the MudFlap
on your vehicle. When properly installed, the WeatherTech ® No-Drill MudFlap will
provide you with years of protection.
Instrucciones de instalación
Gracias por adquirir la Lodera Sin-Perforar de
WeatherTech ® . Lea esta guía de instalación para
familiarizarse bien con los pasos de instalación
de la Lodera en el vehículo. Cuando se instala
correctamente, las Loderas Sin-Perforar de
WeatherTech ® le brinda años de protección.
Instructions d ’ installation
Nous vous remercions d ’ avoir acheté la bavette
garde-boue sans perçage WeatherTech ® . Veuillez
lire ce guide d ’ installation pour bien vous
familiariser avec les étapes d ’ installation de la
bavette garde-boue sur votre véhicule. Lorsqu ’ elle
est installée correctement, la bavette garde-boue
sans perçage WeatherTech ® vous procurera des
années de protection.
WARNING
The MudFlap is designed to fit vehicles with
standard size wheels and tires. Installation
of MudFlaps on vehicles with aftermarket
wheels or oversize tires may interfere with
the MudFlap, will void the warranty and may
damage the MudFlap or the vehicle.
ADVERTENCIA
La Lodera está diseñada de modo que se adapte a vehículos
con ruedas y neumáticos de tamaño estándar. La instalación
de la Lodera en vehículos con ruedas no originales o
neumáticos de mayor tamaño podría afectar las Loderas,
anularía la garantía y podría dañar las Loderas o el vehículo.
AVERTISSEMENT
La bavette garde-boue est conçue pour convenir aux
véhicules dotés de roues et de pneus de dimension
standard. L ’ installation des bavettes garde-boue sur les
véhicules équipés de roues de marché secondaire ou des
pneus surdimensionnés peut interférer avec les bavettes
garde-boue, ce qui annule la garantie et peut endommager
la bavette garde-boue ou le véhicule.
Tools Needed
- 1/4" Ratchet & socket set
- Phillips screwdriver
(stubby preferred)
- 7/16" Box end wrench
Herramientas necesarias
- Juego de matraca y dados de 1/4"
- Desarmador Phillips
(es preferible un desarmador corto)
- Llave de boca conbinada de 7/16"
Outils nécessaires
- Trousse de douilles et rochets à
prise 1/4 po
- Tournevis cruciforme
(court préféré)
- Clé polygonale de 7/16 po
Hardware
Parts Kit: (EE)
- (4) #12-24 3/4 ” Phillips head
machine screws
- (2) M8 30 mm Socket head bolts
- (4) #12-24 Locknuts
- (4) 3/4" Washers
- (2) M8 Washers
- (1) 5mm Torx bit
- (1) T-40 Torx bit
Accesorios
Juego de piezas: (EE)
- (4) Tornillos mecánicos de cabeza
Phillips n.° 12-24 3/4"
- (2) Tornillos de cabeza cilindrica M8
30 mm
- (4) Tuercas de fijación de #12-24
- (4) Rondanas de 3/4 ”
- (2) Rondanas M8
- (1) Punta Torx 5mm
- (1) Punta Torx T-40
Quincaillerie
Trousse de pièces: (EE)
- (4) Vis à métaux à tête cruciforme
no 12-24 de 3/4 po
- (2) Boulons à tête creuse M8 de
30 mm
- (4) Conte-écrous de n o 12-24
- (4) Rondelles de 3/4 po
- (2) Rondelles
- (1) Embout Torx 5mm
- (1) Embout Torx T-40
1
Start by thoroughly washing your vehicle. Take care to
remove all dirt, debris, and stains from each fender in the areas
corresponding to where the MudFlaps will be installed.
Comience por lavar bien el
vehículo. Asegúrese de quitar
completamente la suciedad, los
desechos y las manchas de cada
defensa en las áreas donde se
instalarán las Loderas.
Commencez par bien laver votre
véhicule. Assurez-vous d ’ enlever
toute la poussière, tous les débris et
toutes les taches de chaque aile dans
les zones correspondant à l ’ endroit
où les bavettes garde-boue
seront installées.
2
Park the vehicle on level ground. Begin with the driver ’ s side
MudFlap installation.
Estacione el vehículo en terreno
plano. Comience con la instalación de
las Loderas del lado del conductor.
Stationnez le véhicule sur un
terrain nivelé. Commencez par
l ’ installation de la bavette
garde-boue côté conducteur.

3
Locate the white metal torx bolt holding the fender to the
body and remove using the provided T40 torx insert bit.
These fasteners will be replaced with fasteners provided.
Localice el tornillo Torx de metal
blanco que sostiene la defensa a la
carrocería y extráigalo utilizando la
punta Torx T40 que se suministra con
el conjunto. Estos sujetadores serán
reemplazados por los sujetadores que
vienen con el producto.
Localisez le boulon de métal
blanc à tête Torx retenant l ’ aile sur la
carrosserie, et retirez-le à l ’ aide de
l ’ embout de vissage Torx T40. Ces
attaches seront remplacées par les
attaches fournies.
Partially install the included replacement bolt (M8 x 25 mm)
with the small diameter washer into the hole the bolt was
removed from. Place the MudFlap marked “ LH ” in place on
the fender. Line up the notch in the MudFlap with the bolt
that was just partially installed. Press and align the MudFlap
against the fender and tighten the screw into the fender with
the 5mm insert bit included and a 1/4" socket.
Instale parcialmente el tornillo de reemplazo M8 x 25 mm con la rondana de
diámetro pequeño (incluidos en el conjunto), en el orificio del que acaba de extraer el
tornillo anterior. Coloque la Lodera que presenta la marca “ LH ” (lado izquierdo) donde
corresponde, sobre la defensa. Alinee la muesca de la Lodera con el tornillo que acaba
de instalar parcialmente. Presione y alinee la Lodera contra la defensa y termine de
ajustar el tornillo en la defensa utilizando la punta de 5 mm que se suministra y una
llave de 1/4".
View Easy Installation Video • Ver video sobre instalación sencilla • Visionner une vidéo d ’ installation facile
WeatherTech.com/install
4
Insérez partiellement le boulon de remplacement (M8 de 25 mm) avec la rondelle
de petit diamètre dans le trou duquel le boulon vient d ’ être enlevé. Placez la bavette
garde-boue marquée “ LH ” à l ’ emplacement approprié sur l ’ aile. Alignez l ’ encoche de
la bavette garde-boue sur le boulon que vous venez d ’ insérer partiellement. Appuyez la
bavette garde-boue contre l ’ aile en alignant les trous, puis serrez la vis jusqu ’ au bout
avec l ’ embout de vissage de 5 mm fourni et une douille de 1/4 po.

While pressing the MudFlap firmly against the fender, insert
a #12-14 x 3/4" Phillips head machine screw with 3/4"
washer through the upper hole in the MudFlap and fender.
Using a 7/16" box end wrench or socket, hold the nut behind
the hole on the fender, while tightening the Phillips head
machine screw into it from the front
Presionando la Loderà firmemente contra la defensa, inserte un tornillo mecánico
de cabeza Phillips n.° 12-14 x 3/4" con la rondana de 3/4" en el orificio superior de la
Lodera y de la defensa. Con una llave de boca combinada de 7/16", sostenga la tuerca
detrás del orificio en la defensa, mientras ajusta el tornillo mecánico de cabeza Phillips
en la parte frontal.
Repeat step 5 for the bottom screw, using washer and nut.
Make sure all fasteners have been tightened fully.
Install the passenger side MudFlap marked “ RH, ” repeating
steps 3-6.
Repita el paso 5 para el tornillo
inferior, utilice la rondana y la
tuerca. Asegúrese de que todos los
sujetadores estén bien apretados.
Répétez l ’ étape 5 pour la vis
inférieure, en utilisant une rondelle
et un écrou. Vérifiez que toutes les
attaches ont été complètement
serrées.
Instale la Lodera del lado del
pasajero que tiene la marca “ RH, ”
girando completamente las ruedas
hacia la derecha y repitiendo los pasos
del 3 al 6.
Installez la bavette garde-boue
côté passager marquée “ RH ” en
tournant les roues complètement
vers la droite, puis répétez les
étapes 3 à 6.
View Easy Installation Video • Ver video sobre instalación sencilla • Visionner une vidéo d ’ installation facile
WeatherTech.com/install
5
Tout en maintenant la bavette garde-boue fermement contre l’ aile, insérez une vis
à métaux à tête cruciforme no 12-14 de 3/4 po avec la rondelle de 3/4 po dans le trou
supérieur de la bavette et de l ’ aile. À l’ aide d ’ une douille ou d ’ une clé polygonale de
7/16 po, immobilisez l ’ écrou derrière le trou de l’ aile, tout en serrant la vis à métaux à
tête cruciforme depuis l ’ avant.
7
6

Congratulations!
Your new WeatherTech ® No-Drill MudFlaps have been installed!
¡Felicitaciones!
¡Sus nuevas Loderas Sin-Perforacion
de WeatherTech ® están instaladas!
Félicitations!
Vos nouvelles bavettes garde-boue sans
perçage WeatherTech ® sont installées!
