WeatherTech No-Drill MudFlap User manual

Start by thoroughly washing your vehicle. Take care to
remove all dirt, debris, and stains from each fender in the
areas corresponding to where the MudFlaps will be installed.
ES Comience por lavar bien el
vehículo. Asegúrese de quitar
completamente la suciedad, los
desechos y las manchas de cada
defensa en las áreas donde se
instalarán las Loderas.
ES Estacione el vehículo en terreno
plano con las ruedas completamente
giradas hacia la izquierda. Comience
con la instalación de la Lodera del lado
del conductor.
FR Stationnez le véhicule sur un
terrain nivelé avec les roues tournées
complètement vers la gauche.
Commencez par l’installation de la
bavette garde-boue côté conducteur.
Park the vehicle on level ground with the wheels turned fully
to the left. Begin with the driver’s side MudFlap installation.
ES FR
12
The MudFlap is designed to fit vehicles with
standard size wheels and tires. Installation
of MudFlaps on vehicles with aftermarket
wheels or oversize tires may interfere with
the MudFlap, will void the warranty and may
damage the MudFlap or the vehicle.
WARNING
La Lodera está diseñada de modo que se adapte a vehículos
con ruedas y neumáticos de tamaño estándar. La instalación
de la Lodera en vehículos con ruedas no originales o
neumáticos de mayor tamaño podría afectar las Loderas,
anularía la garantía y podría dañar las Loderas o el vehículo.
ES ADVERTENCIA
La bavette garde-boue est conçue pour convenir aux
véhicules dotés de roues et de pneus de dimension
standard. L’installation des bavettes garde-boue sur les
véhicules équipés de roues de marché secondaire ou des
pneus surdimensionnés peut interférer avec les bavettes
garde-boue, ce qui annule la garantie et peut endommager
la bavette garde-boue ou le véhicule.
FR AVERTISSEMENT
MudFlap
Thank you for purchasing the WeatherTech®No-Drill MudFlap. Please read this
installation guide to thoroughly familiarize yourself with the steps to install the MudFlap
on your vehicle. When properly installed, the WeatherTech®No-Drill MudFlap will
provide you with years of protection.
Gracias por adquirir la Lodera Sin-Perforar de
WeatherTech®. Lea esta guía de instalación para
familiarizarse bien con los pasos de instalación
de la Lodera en el vehículo. Cuando se instala
correctamente, las Loderas Sin-Perforar de
WeatherTech®le brinda años de protección.
Nous vous remercions d’avoir acheté la bavette
garde-boue sans perçage WeatherTech®. Veuillez
lire ce guide d’installation pour bien vous
familiariser avec les étapes d’installation de la
bavette garde-boue sur votre véhicule. Lorsqu’elle
est installée correctement, la bavette garde-boue
sans perçage WeatherTech®vous procurera des
années de protection.
Installation Instructions

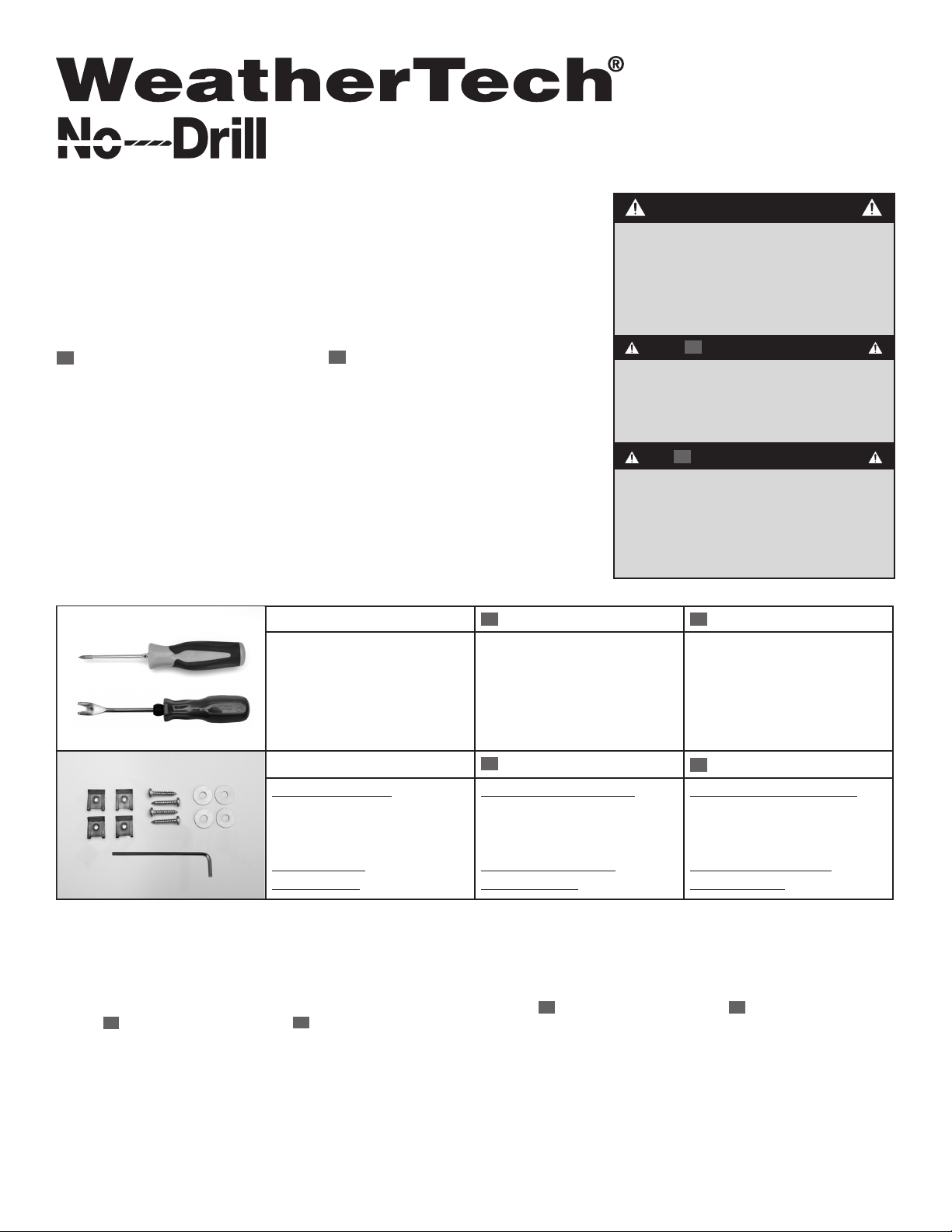

Tools Needed ES Herramientas necesarias FR Outils nécessaires
- Phillips Screwdriver
- Trim Clip Remover
- Desarmador Phillips
- Extractor de grapas
- Tournevis cruciforme
- Dégrafeur de garniture
Hardware ES Accesorios FR Quincaillerie
48MF561 Parts Kit x 2:
(4) Phillips Head Screws
(4) Flat Washers
(4) U-Clips
MFA502 Parts Kit:
(1) Allen Hex Key
2 juegos de piezas 48MF561:
(4) tornillos de cabeza Phillips
(4) rondanas planas
(4) grapas U
Juego de piezas MFA502:
(1) llave hexagonal
Trousse de pièces 48MF561 x 2 :
(4) vis à tête cruciforme
(4) rondelles plates
(4) agrafes en U
Trousse de pièces MFA502 :
(1) clé hexagonale
Instrucciones de instalación Instructions d’installation
FR Commencez par bien laver votre
véhicule. Assurez-vous d’enlever
toute la poussière, tous les débris et
toutes les taches de chaque aile dans
les zones correspondant à l’endroit
où les bavettes garde-boue
seront installées.

5Pull the inner fender liner back to reveal the factory holes.
Install (2) supplied U-Clips over the factory holes as indicated
making sure that each hole lines up with the U-Clip that is
installed over it.
Put the inner fender liner back into place. Then, place the
MudFlap up to the fender and align with the corresponding holes.
6
Locate the (2) factory plastic trim clips as indicated.
3Using a trim clip remover, remove the (2) factory plastic trim
clips by pulling the head up and the base out. They will not
be reused.
4
View Easy Installation Video · Ver video sobre instalación sencilla · Visionner une vidéo d’installation facile
WeatherTech.com/install
ES Localice las (2) grapas de plástico
que vienen de fábrica, como se indica.
ES Jale el revestimiento interior de
la defensa hacia atrás para descubrir
los orificios que vienen de fábrica.
Instale (2) grapas U provistas sobre
los orificios que vienen de fábrica,
como se indica, asegurándose de que
cada orificio se alinee con la grapa U
que esté instalada sobre él.
ES Vuelva a colocar el revestimiento
interior de la defensa en su lugar.
Luego, coloque la Lodera sobre la
defensa y alinéela con los orificios
correspondientes.
ES Use el extractor de grapas para
jalar hacia arriba la cabeza de las
(2) grapas de plástico que vienen de
fábrica y sacar la base hacia afuera.
Estas no se volverán a utilizar.
FR Repérez les (2) agrafes de
garniture en plastique d’usine
indiquées.
FR Tirez sur le revêtement intérieur
de l’aile pour dévoiler les trous percés
en usine. Installez (2) agrafes en U
fournies sur les trous d’usine, comme
indiqué, en vous assurant que le trou
de chaque agrafe en U est aligné avec
le trou d’usine correspondant.
FR Replacez le revêtement
intérieur de l’aile. Ensuite,
positionnez la bavette garde-boue
sur l’aile et alignez-la sur les trous
correspondants.
FR À l’aide du dégrafeur de
garniture, retirez les (2) agrafes
de garniture en plastique d’usine
en sortant leur tête puis leur base.
Elles ne seront pas réutilisées.

Rotate the QuickTurn™fastener with the supplied hex key. The
fastener will rotate to the “lock” position and stop. Continue
turning and tighten to a snug fit.
Ensure the QuickTurn™fastener is in the unlocked position.
Then, while holding the MudFlap up to the fender, install (2)
supplied Phillips head screws and (2) flat washers into the
MudFlap with a Phillips screwdriver and tighten to a snug fit.
8
7
With the MudFlap pressed firmly against the fender, fully
tighten each Phillips head screw. Then, fully tighten the
QuickTurn™fastener.
Install the passenger side MudFlap marked “RH,” with
the wheels turned fully to the right repeating Steps 3-9.
9 10
View Easy Installation Video · Ver video sobre instalación sencilla · Visionner une vidéo d’installation facile
WeatherTech.com/install
ES Presionando firmemente la
Lodera contra la defensa, ajuste por
completo cada tornillo de cabeza
Philips. Luego, ajuste por completo
el sujetador QuickTurn™.
ES Repita los pasos 3 al 9 para
instalar la Lodera del lado del
pasajero que tiene la marca “RH”
(lado derecho); asegúrese de
girar completamente las ruedas
hacia la derecha.
ES Asegúrese de que el sujetador
QuickTurn™esté en la posición
desbloqueada. Posteriormente,
mientras sostiene la Lodera contra
la defensa, instale (2) tornillos
de cabeza Phillips provistos y (2)
rondanas planas en la Lodera con un
desarmador Phillips y ajústelos hasta
obtener un calce firme.
ES Rote el sujetador QuickTurn™
con la llave hexagonal provista. El
sujetador girará a la posición de
“bloqueo” y se detendrá. Siga girando
y ajuste hasta obtener un calce firme.
FR En pressant fermement la
bavette garde-boue contre l’aile,
vissez complètement toutes les vis
à tête cruciforme. Ensuite, serrez
complètement l’attache QuickTurn™.
FR Installez la bavette garde-
boue côté passager marquée
« RH » en tournant les roues
complètement vers la droite, puis
en répétant les étapes 3 à 9.
FR Assurez-vous que l’attache
QuickTurn™est en position
déverrouillée. Puis, en tenant
la bavette garde-boue en place
sur l’aile, utilisez un tournevis
cruciforme pour visser (2) vis à
tête cruciforme fournies dans la
bavette garde-boue, sans oublier
les (2) rondelles plates également
fournies. Ne serrez pas trop.
FR Faites pivoter l’attache
QuickTurn™à l’aide de la clé
hexagonale fournie. L’attache
pivotera jusqu’à la position
verrouillée, puis s’arrêtera.
Continuez de la tourner, mais ne
serrez pas trop.

© 2018 by MacNeil IP LLC
67MF629
Made in the USA
Questions? [phone] ES ¿Preguntas? 001 6307691500
WeatherTech.mx
Questions? [phone]
WeatherTech.ca
¿Preguntas? [phone]
FR Questions? [phone]
WeatherTech.ca
WeatherTech.com WeatherTech.com
For warranty information, please visit
www.WeatherTech.com/warranty or contact
our customer support team at [phone]
or [phone].
Para información sobre la garantía, por favor
visite www.WeatherTech.com/espanol/warranty
o póngase en contacto con nuestro equipo de
servicio al cliente a [phone]
o al [phone].
For warranty information, please visit
www.WeatherTech.ca/warranty or contact our
customer support team at [phone]
or [phone]
Para información sobre la garantía, por favor
visite www.Weathertech.mx/warranty
o póngase en contacto con nuestro equipo
de servicio al cliente a 001 6307691500.
Pour plus d’informations sur la garantie, svp
visite www.WeatherTech.ca/fr/warranty ou
contactez notre service à la clientele au
[phone] ou [phone]
Canada
USA
ES
México
Congratulations!
Your new WeatherTech®No-Drill MudFlaps have been installed!
¡Sus nuevas Loderas Sin-Perforacion
de WeatherTech®están instaladas!
Vos nouvelles bavettes garde-boue sans
perçage WeatherTech®sont installées!
ES FR
¡Felicitaciones! Félicitations!
