• Betrieb
Allgemein
Das UHZ/AR ist ein Frequenzanalogwandler mit Hilfsstromversorgung
für frequenzbasierte Signale. Es ist zusätzlich mit zwei Alarmkanälen
und einer Digitalanzeige ausgestattet. Die maximale Eingangsfrequenz
beträgt 10 kHz (mit Überbereich bis 16 kHz).
Auswahl des Eingangssignaltyps
Um das Gerät für ein Frequenzsignal zu konfigurieren, stellen Sie mit
Hilfe der Einstellung Signaltyp die Ein- und Ausschaltpegel ein. Die
Schaltpegel sind in der Tabelle auf Seite 13 angegeben. Verwenden Sie
bei digitalen Schalteingängen den Typ ‘Schließerkontakt’, da hier eine
automatische Entprellung durchgeführt wird (Maximalfrequenz 10 Hz).
Für alle anderen Eingangssignale ist die Einstellung ‘DC-Signal’ mit
hohem Pegel zu wählen. Wenn Sie Unterstützung bei dieser Auswahl
benötigen, wenden Sie sich bitte an den technischen Support.

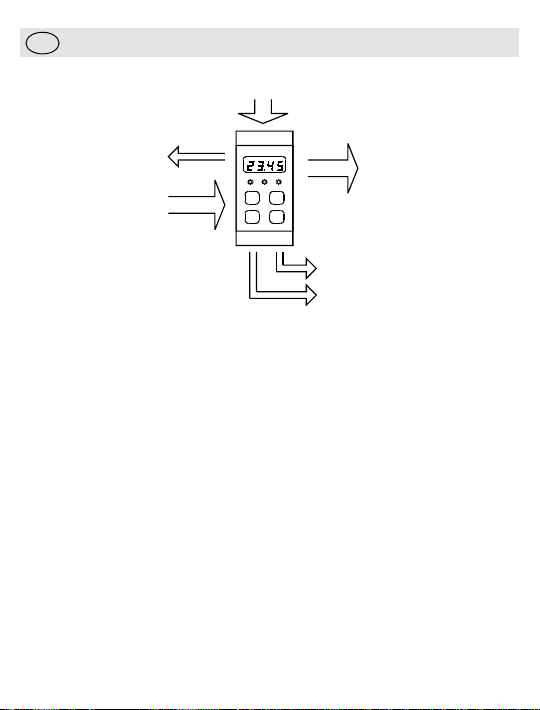

UHZ/AR-Blockschaltbild
Signal von
Frequenzquelle
Analoger Ausgang
Alarm 1
Alarm 2
Stromversorgung
Sensorversorgung
(Ausgang)

5
Konfiguration prüfen
Zum Aufrufen des Prüfmodus drücken Sie die Tasten Åund ì
gleichzeitig.
Durch Drücken der Taste Åund ì(siehe Tabelle) können Sie sich
durch die Konfigurationssequenz bewegen. Grau hinterlegte Elemente
in der Konfigurationstabelle werden im Konfigurationsmodus nicht
angezeigt.
Der Prüfmodusaufruf muss innerhalb eines Zeitlimits (Timeout) von
10 s erfolgen, andernfalls ist ein Beenden des Vorgangs durch Drücken
von ïmöglich.
Hinweis: Eine Verwendung des Prüfmodus ist im laufenden Betrieb
des Geräts möglich. Der analoge Ausgang und die Alarme arbeiten
weiterhin ordnungsgemäß.
Konfiguration ändern
Zum Aufrufen des Konfigurationsmodus schließen Sie die
Sicherheitsverbindung an, und drücken Sie die Tasten Åund ì
gleichzeitig. Daraufhin wird die Softwareversion (blinkend) angezeigt.
Wenn Sie den Vorgang fortsetzen möchten, drücken Sie ENT innerhalb
von 10 s.
Während des Konfigurationsvorgangs werden mit den Tasten Å
und ìWerte geändert und Optionen umgeschaltet. Die Taste ENT
übernimmt Änderungen und wechselt zum nächsten Schritt in der
Konfigurationssequenz (siehe Tabelle).
Hinweis: Wenn Sie die Sicherheitsverbindung noch vor dem
Ende der Konfigurationssequenz trennen, werden die von Ihnen
vorgenommenen Änderungen nicht gespeichert.
Ausgelöste Alarme löschen
Einen ausgelösten Alarm können Sie quittieren, indem Sie die diesem
Kanal zugewiesene Taste (ïfür Alarm 1 oder ENT für Alarm 2) drücken.

6
Alarmsollwerte anzeigen
Einen Sollwert können Sie überprüfen, indem Sie die diesem Kanal
zugewiesene Taste (ïfür Alarm 1 oder ENT für Alarm 2) drücken.
Sind die Alarme deaktiviert, erscheint ---- auf der Anzeige.
Alarmsollwerte anpassen
Einen Sollwert können Sie ändern, indem Sie die diesem Kanal
zugewiesene Taste (ïfür Alarm 1 oder ENT für Alarm 2) gedrückt
halten. Der Wert lässt sich dann mit den Pfeiltasten ändern. Um den
Wert zu speichern, lassen Sie die Taste los.
Hinweis: Die Sollwerte müssen innerhalb der Grenzwerte des
festgelegten Eingangsbereichs liegen. Wenn die Sollwertsicherung
aktiviert ist, kann der Wert nicht geändert werden.
Überschreitung des Anzeigebereichs
Wenn das Eingangssignal außerhalb des programmierten
Eingangsbereichs liegt, wird der Pegel weiterhin auf der Anzeige
dargestellt, bis entweder die Frequenz die maximale Eingangsfrequenz
überschreitet oder die Anzeige keinen höheren (oder niedrigeren) Wert
mehr anzeigen kann. In dem Fall wird Ovr bei Überschreitung bzw. -
Ovr bei Unterschreitung des Bereichs angezeigt. Damit haben Sie die
Möglichkeit, einen kleinen Teil des Eingangsbereichs für die Ausgänge
abzuzweigen, trotzdem aber den gesamten Messwertbereich
anzuzeigen.

7
• Konfigurationssequenz
Einstellung Anzeige Beschreibung Å ì ï ENT
S/W Version 1.31 Softwareversion 1.31 (Hinweis: Diese Informationen beziehen sich nur
auf die Versionen 1.30 bis 1.39)
Anzeige und Eingänge
Display Intensity HIbr
LObr
Hohe Leuchtstärke
Niedrige Leuchtstärke Toggle Accept
Input type
Inp=
LOAC
HIAC
LOdC
HIdC
Con
SGL1
SGL2
SGL3
SGL4
Angabe des Eingangstyps
Niedrigpegelsignal AC
Hochpegelsignal AC
Niedrigpegelsignal DC
Hochpegelsignal DC
Schaltkontakt
Sondersignal - Typ 1
Sondersignal - Typ 2
Sondersignal - Typ 3
Sondersignal - Typ 4
Next Prev - Accept
Input frequency
range
FdP=
.Position des Dezimalpunkts - -
Shift
Next
Accept
FLO=
300
Untergrenze des Eingangsfrequenz-
bereichs,
z. B. 300 Hz
-
Dec
-
Inc
-
Next
Accept
FHI=
1000
Obergrenze des Eingangsfrequenz-
bereichs,
z. B. 1 kHz
-
Dec
-
Inc
Next
Accept
Damping factor dF=
2
Angabe des Dämpfungsfaktors
Wert, z. B. 2
-
Dec
-
Inc
Next
Accept
Display Range
ddP=
.Position des Dezimalpunkts - -
Shift
Next
Accept
dLO=
0.0
Untergrenze des Anzeigebereichs,
z. B. 0,0
-
Dec
-
Inc -
Next
Accept
dHI=
100.0
Obergrenze des Anzeigebereichs,
z. B. 100,0
-
Dec
-
Inc
Next
Accept
Alarme aktivieren/deaktivieren
Alarms 1 & 2
Select
AL=Y
AL=n
Aktivieren
Deaktivieren Toggle Accept
Hinweis: Die Alarmeinstellungen werden nur angezeigt, wenn sie aktiviert sind.

8
Alarmkanal 1
Coil energisation A1nE
A1nd
Normalerweise erregt
Normalerweise nicht erregt Toggle Accept
Alarm type A1=L
A1=H
Typ ‘niedrig’ (unterhalb Sollwert aktiv)
Typ ‘hoch’ (oberhalb Sollwert aktiv) Toggle Accept
Setpoint value SP1=
50.0
Sollwert,
z. B. 50,00 %
-
Dec
-
Inc
-
Next
Accept
Deadband value db1=
0.1
Totband,
z. B. 0,01 %
-
Dec
-
Inc
Next
Accept
Timer delay dL1=
20
Zeitverzögerung (inaktiv bei Setzen auf
0 s), z. B. 20 s
-
Dec
-
Inc
Next
Accept
Alarmkanal 2
Coil energisation A2nE
A2nd
Normalerweise erregt
Normalerweise nicht erregt Toggle Accept
Alarm type A2=L
A2=H
Typ ‘niedrig’ (unterhalb Sollwert aktiv)
Typ ‘hoch’ (oberhalb Sollwert aktiv) Toggle Accept
Setpoint value SP2=
50.0
Sollwert,
z. B. 50,0 %
-
Dec
-
Inc
-
Next
Accept
Deadband value db2=
10.0
Totband,
z. B. 10,0 %
-
Dec
-
Inc
Next
Accept
Timer delay dL2=
20
Zeitverzögerung (inaktiv bei Setzen auf
0 s), z. B. 20 s
-
Dec
-
Inc
Next
Accept
Allgemeine Alarmeinstellungen
Alarm reset
sequence
nOr
rES
Automatische Rücksetzung
Manuelle Rücksetzung Toggle Accept
Setpoint
security
SECy
SECn
Sollwerte werden bei der Konfiguration
fest eingestellt
Ändern der Sollwerte möglich
Toggle Accept
Konfigurationssequenz (Fortsetzung)

9
• Installation
Die Installation dieser Geräte darf nur von speziell ausgebildetem
Fachpersonal, unter Beachtung der in dieser Dokumentation
enthaltenen Informationen, sowie der in dem jeweiligen Land
geltenden Bestimmungen für die elektrische Verdrahtung und
Sicherheitsvorschriften, durchgeführt werden.
Montieren Sie das Gerät in einer staubfreien, trockenen Umgebung,
in der keine korrodierenden Gase auftreten.
Anschlüsse
Als effektiven Schutz vor elektromagnetischer Störeinstrahlung
müssen alle Signalleitungen geschirmt sein oder in leitfähigen
Kabelkanälen bzw. in Rohren geführt werden.
Verwenden Sie eine für Temperaturen von über 70 °C zugelassene
Anschlussleitung (12-28 AWG), und schließen Sie diese mit
einem Drehmoment von 0,5 Nm (4,5 lb-In) an. Isolieren Sie die
Anschlussleitung an beiden Enden auf 7 mm ab. Versehen Sie
mehradrige Leiter mit einer geeigneten Adernendhülse (nicht löten).
Analoge Ausgänge
Analoge
Output type
OP=I
OP=E
Analoger Stromausgang
Analoger Spannungsausgang Toggle Accept
Analogue Output
Range
OPL=
4.00
Minimaler Ausgangswert,
z. B. 4,00
-
Dec
-
Inc -
Next
Accept
OPH=
20.00
Maximaler Ausgangswert,
z. B. 20,00
-
Dec
-
Inc
Next
Accept
Output action OP=d
OP=r
Direkt
Invertiert Toggle Accept
Calibrate
Output?
COPn
COPy
Ausgangskalibrierung überspringen
Ausgänge kalibrieren Toggle Accept
Save values SAVE Die Änderungen werden in der Konfiguration gespeichert, und das
Gerät kehrt in den Normalbetrieb zurück.
Konfigurationssequenz (Fortsetzung)

10
Klemme Signal
1 12 V DC (Ausgang)
Eingangssignal/-sensor
2 Pull Up/Down
3 0V
4 Signal +
5 Signal −
6 Hochspannungssignal +
7Verbindung für die
Gerätekonfiguration Sicherheitsverbindung
8
9 Neutral (−) Stromversorgung
10 Phase (+)
11 Schließerkanal 1
Alarmausgänge12 Schließerkanal 2
13 Wurzelkontakt
14 Ausgang +
Analoge Ausgänge
15 Strom −
16 Spannung −
Gehäuse Die Erdung erfolgt über einen Bolzen an der Unterseite des Gehäuses
Anschlüsse (Fortsetzung)

11
Anforderungen an die Stromversorgung
Bevor Sie das Gerät an die Stromversorgung anschließen, überprüfen
Sie anhand der Typenbezeichnung, ob diese den Anforderungen
des Geräts entspricht. Für die Geräte der Micromann Series ist eine
geeignete Netzstromversorgung mit den folgenden Leistungsdaten
erforderlich:
Spannungsbereich Nennspannung Leistung Frequenz
100-132 V AC 110 V AC 6 VA 47-63 Hz
200-264 V AC 240 V AC 6 VA 47-63 Hz
12-50 V DC* 24 V DC 6 W (bei 24 V DC) -
*Der Einsatz einer DC-Stromversorgung zur Bereitstellung dieser
Spannung ist gemäß der Registrierung des Geräts in der UL/CSA-Liste
zulässig.
• Kalibrierung
Allgemein
Das UHZ/AR ist werksseitig kalibriert und kann mit jedem
Eingangssignal- oder Ausgangssignalformat ohne Neukalibrierung
betrieben werden.
Warten Sie während der Kalibrierung ein paar Sekunden, bis sich die
Signale stabilisiert haben, bevor Sie den Wert übernehmen.
Anforderungen an die Betriebsmittel
• Ein präzises digitales Multimeter (mit einer Genauigkeit von 0,05 mV
und ±0,1 μA)

12
Vorgehensweise bei der Ausgangskalibrierung
Anzeige Aktion/Beschreibung ì Å ENT
Warten Sie, bis das Gerät 15 Minuten in Betrieb war (und damit eine stabile Betriebstemperatur erreicht
hat). Versetzen Sie das Gerät in den Konfigurationsmodus, und scrollen Sie durch das Hauptmenü.
COPn Drücken Sie *.
COPy Ausgänge kalibrieren? Toggle Start
Messen Sie den Ausgangsstrom.
I=0
Drücken Sie *. Der Ausgangsstrom sollte 0,00 mA
betragen.
(Justieren Sie den Wert über das Tastenfeld wie
erforderlich)
Increase Decrease Accept
I=20 Drücken Sie *. Der Ausgangsstrom sollte 20,00 mA
betragen. Increase Decrease Accept
Messen Sie die Ausgangsspannung.
E=0 Drücken Sie *. Die Ausgangsspannung sollte 0,00 V
betragen. Increase Decrease Accept
E=10 Drücken Sie *. Die Ausgangsspannung sollte
10,00 V betragen. Increase Decrease Accept
Save Die Werte werden gespeichert und das Gerät kehrt (unter Verwendung der neuen
Werte) in den Normalbetrieb zurück.
Hinweis: Trennen Sie das Gerät nicht von der Netzspannung, solange die Speichernachricht angezeigt
wird.

13
NAMUR-
Sensor
–
UHZ/AR
3+ 1 2 4
NAMUR-Sensoren
NPN-Typ-
3-Draht-Sensor
(O/C-Ausgänge)
Sig–
UHZ/AR
2+ 5
Spannung (+ve)
Signal
Spannung (–ve)
41
3-Drahtsensoren mit NPN-Open-Collector-Ausgängen
PNP-Typ-
3-Draht-Sensor
(O/C-Ausgänge)
Sig–
UHZ/AR
21+ 3
Spannung (+ve)
Signal
Spannung (–ve)
4 5
Für 3-Drahtsensoren mit PNP-Open-Collector-Ausgängen
Spannungs-
impulsquelle UHZ/AR
5- 4+ 6
Klemme 6 verwenden bei Spannungen über 45 V DC
Spannungsimpulssignale
Spannungsfreie
Kontakte
UHZ/AR
ba31 2 4
Spannungsfreie Kontakte (max. Freq. 10Hz)
Sensor
UHZ/AR
2 –1 Sig4 3
Extern gespeiste NPN-Open-Collector-Sensoren
Sensor
UHZ/AR
4 +1 Sig2 3
Extern gespeiste PNP-Open-Collector-Sensoren
Eingangstyp
Niederspannungs- eingänge
Beschreibung
Auslösung
LOAC
HIAC
LOdC
HIdC
CoN
SGL1 SGL2 SGL3 SGL4
50 mV -50 mV 200 mV -400 mV Niedrigpegelsignale AC 2,5 V -2,5 V 14 V -10 V Hochpegelsignale AC 3,5 V 0,5 V 20 V -2 V Niedrigpegelsignale DC 6 V 3 V 35 V 10 V Hochpegelsignale DC 6 V 3 V 35 V 10 V Schaltkontakt 200 mV -2,5 V 400 mV -21 V Sondersignaltyp 11,5 V 0,5 V 5 V 2,5 V Sondersignaltyp 22,0 V 1,0 V 7 V 5 V Sondersignaltyp 33,5 V 2,5 V 15 V 10 V Sondersignaltyp 4
Hochspannungs- eingänge
Rücksetzung
Auslösung
Rücksetzung
Eingangstypen

14
en UHZ/AR
Contents
Operation 15
Setup Sequence 18
Installation 20
Calibration 21

15
en UHZ/AR
• Operation
General
The UHZ/AR is an auxiliary powered, signal converter for frequency
based signals. It has two alarm channels and a digital display built in.
The maximum input frequency of 10 kHz (with overrange to 16 kHz).
Input type selection
To set up the unit for a particular input waveform you set the input
trigger/reset voltages using the input type setting. The trigger/reset
voltages are shown in a table on page 23. Use contact closure type for
volt-free contacts as this includes debouncing (maximum frequency
10 Hz). All other input types shown use the high level dc setting. If you
need more help with this selection, please contact technical support.
UHZ/AR block diagram.
Signal from
frequency source
Analogue Output
Alarm 1
Alarm 2
Power Supply
Sensor supply (Out)

16
Reviewing the setup
For review mode, press the Åand ìkeys simultaneously.
Press the Åand ìkeys to move through the setup sequence (see
table). Greyed items in the setup table are not shown in review mode.
A 10 s timeout applies for review mode or you can press to quit.
Note: You can use review mode while the instrument is in service and
the analogue output and alarms will continue to operate correctly.
Changing the setup
For setup mode, connect the security link and press the Åand ì
keys simultaneously. The software version will be displayed (flashing). If
you wish to continue, press within 10s.
During setup the Åand ìkeys change values and toggle options.
The key accepts changes and moves to the next item in the setup
sequence (see table).
Note: If you remove the security link before the end of the setup
sequence, any changes you have made will not be saved.
Clearing tripped alarms
You can acknowledge a tripped alarm by simply pressing the key for
that channel ( ïfor Alarm 1 or ENT for Alarm 2).
Displaying the alarm setpoints
To check a setpoint, simply press the key for that channel ( ïfor Alarm
1 or ENT for Alarm 2). If the alarms are disabled the display will show
---- .

17
Adjusting the alarm setpoints
To change a setpoint, hold down the key for that channel ( ïfor Alarm
1 or ENT for Alarm 2). You will then be able to change the value using
the arrows. Release the key to save the value.
Note: There are limits for the setpoint values that depend on the input
range setting and you cannot change the value if setpoint security is
on.
Over-range display
When the input signal is outside the programmed input range the
display will continue to show the level until either the frequency is
above the maximum input frequency or the display cannot show a
higher (or lower) number. Then it will show Ovr for over-range or -Ovr
for negative over-range. This allows you to pick off a small portion
of the input range for the outputs while displaying the full range of
measured values.

18
• Setup Sequence
Setting Display Description Å ì ï ENT
S/W Version 1.31 S/W Version 1.31 (Note: this information only applies to versions
1.30 to 1.39)
Display and Inputs
Display Intensity HIbr
LObr
High brightness
Low Brightness Toggle Accept
Input type
Inp=
LOAC
HIAC
LOdC
HIdC
Con
SGL1
SGL2
SGL3
SGL4
Introduces input type
Low level AC signal
High level AC signal
Low level DC signal
High level DC signal
Contact Closure
Special signal - type 1
Special signal - type 2
Special signal - type 3
Special signal - type 4
Next Prev - Accept
Input frequency
range
FdP=
.Decimal point position - -
Shift
Next
Accept
FLO=
300
Input frequency range lower limit
e.g., 300 Hz
-
Dec
-
Inc
-
Next
Accept
FHI=
1000
Input frequency range upper limit
e.g., 1 kHz
-
Dec
-
Inc
Next
Accept
Damping factor dF=
2
Introduces the damping factor
Value, e.g., 2
-
Dec
-
Inc
Next
Accept
Display range
ddP=
.Decimal point position - -
Shift
Next
Accept
dLO=
0.0
Display range lower limit
e.g., 0.0
-
Dec
-
Inc -
Next
Accept
dHI=
100.0
Display range Upper limit
e.g., 100.0
-
Dec
-
Inc
Next
Accept
Enable/Disable Alarms
Alarms 1 & 2
Select
AL=Y
AL=n
Enable
Disable Toggle Accept
Note: alarm settings are only shown if they are enabled.
Alarm channel one
Coil energisation A1nE
A1nd
Normally energised
Normally de-energised Toggle Accept

19
Alarm type A1=L
A1=H
Low type (active below setpoint)
High type (active above setpoint) Toggle Accept
Setpoint value SP1=
50.0
Setpoint value
e.g., 50.00 %
-
Dec
-
Inc
-
Next
Accept
Deadband value db1=
0.1
Deadband value
e.g., 0.01 %
-
Dec
-
Inc
Next
Accept
Timer delay dL1=
20
Timer delay (set to 0 s to disable)
e.g., 20 s
-
Dec
-
Inc
Next
Accept
Alarm channel two
Coil energisation A2nE
A2nd
Normally energised
Normally de-energised Toggle Accept
Alarm type A2=L
A2=H
Low type (active below setpoint)
High type (active above setpoint) Toggle Accept
Setpoint value SP2=
50.0
Setpoint value
e.g., 50.0 %
-
Dec
-
Inc
-
Next
Accept
Deadband value db2=
10.0
Deadband value
e.g., 10.0 %
-
Dec
-
Inc
Next
Accept
Timer delay dL2=
20
Timer delay (set to 0 s to disable)
e.g., 20 s
-
Dec
-
Inc
Next
Accept
General alarm settings
Alarm reset
sequence
nOr
rES
Automatic reset
Manual reset Toggle Accept
Setpoint
security
SECy
SECn
Setpoints fixed at setup
Can change setpoints Toggle Accept
Setup Sequence (continued)

20
• Installation
These units must only be installed by qualified staff in accordance with
the information given in this manual and all relevant national electrical
wiring and safety rules must be followed.
Locate the instrument in an area that is free from dust, moisture and
corrosive gases.
Connections
For effective protection from electromagnetic noise, all signal cables
must be shielded, or located on conductive trays or in conduits.
Use 12-28 AWG Cu Wire rated for temperatures above 70 °C Only,
tighten to 4.5 lb-In. Strip wires to 7 mm from the ends. Use a suitable
ferrule for multi-stranded wires (do not solder).
Terminal Signal
1 12 V DC (out)
Input signal/sensor
2 Pull Up/Down
3 0V
4 Signal +
5 Signal −
6 High voltage Signal +
Analogue outputs
Analogue
Output type
OP=I
OP=E
Current based output
Voltage based output Toggle Accept
Analogue output
range
OPL=
4.00
Output low value
e.g., 4.00
-
Dec
-
Inc -
Next
Accept
OPH=
20.00
Output high value
e.g., 20.00
-
Dec
-
Inc
Next
Accept
Output action OP=d
OP=r
Direct
Reversed Toggle Accept
Calibrate
Output?
COPn
COPy
Skip output calibration
Calibrate outputs Toggle Accept
Setup Sequence (continued)
