Weller WTHA 1 Operating instructions

DE Ergänzende Betriebsanleitung
GB Supplementary operating instructions
ES Manual de instrucciones complementario
FR Mode d'emploi complémentaire
IT Istruzioni per l'uso integrative
PT Manual complementar
NL Aanvullende gebruiksaanwijzing
SV Tilläggsbruksanvisning
DK Supplerende betjeningsvejledning
FI Täydentävä käyttöopas
GR Συμπληρωματικές οδηγίες λειτουργίας
TR Tamamlayıcı kullanım kılavuzu
CZ Dodatečný návod k provozu
PL Uzupełniająca instrukcja obsługi
HU Kiegészítő üzemeltetési utasítás
SK Doplnkový návod na obsluhu
SL Dodatna navodila za uporabo
EE Lisakasutusjuhend
LV Papildu lietošanas pamācība
LT Eksploatacijos instrukcijos papildymas
BG Допълнително Ръководство за работа
RO Manualul de utilizare suplimentar
HR Dodatne Upute za uporabu
CN 补充的用户手册
JP 補足取扱説明書
WTHA 1

DE Deutsch Menü | Zurücksetzen auf Werkseinstellungen | Fehlermeldungen und Fehlerbehebung | Luftmenge 3
GB English Menu | Resetting to factory settings | Error messages and error clearance | Air ow 10
ES Español Menú | Restaurar la conguración de fábrica | Mensajes de error y su reparación | Air ow 17
FR Français
Menu | Réinitialisation aux réglages d‘usine | Messages d‘erreur et élimination des défauts | Air ow 24
IT Italiano Menu | Ripristino impostazioni di fabbrica | Messaggi d‘errore e problemi | Flusso dell‘aria 31
PT Portugues Menu | Reposição dos ajustes de fábrica | Avisos de erro e eliminação de falhas | Fluxo de Ar 38
NL Nederlands Menu | Resetten naar fabrieksinstellingen | Foutmeldingen en verhelpen van fouten |
Luchthoeveelheid 45
SV Svenska Meny | Återställa till fabriksinställningarna | Felmeddelanden och åtgärder | Luftöde 52
DK Dansk Menu | Nulstilling til fabriksindstillinger | Fejlmeldinger og fejlafhjælpning | Air ow 59
FI Suomi Valikko | Palauttaminen tehdasasetuksiin | Vikailmoitukset ja vikojen korjaaminen | Ilmavirta 66
GR Ελληνικα Μενού | Επαναφορά στις ρυθμίσεις του εργοστασίου | Μηνύματα και άρση σφαλμάτων |
Ποσότητα αέρα 73
TR Türkçe Menü | Fabrika ayarlarına geri alma | Hata mesajları ve hata giderme | Air ow 80
CZ Český Menu | Nastavení na výchozí hodnoty | Chybová hlášení a odstraňování chyb | Průtok 87
PL Polski Menu | Resetowanie do nastawy fabrycznej | Komunikaty o błędach i usuwanie błędów | Air ow 94
HU Magyar Menü | Visszaállítás a gyári beállításokra | Hibaüzenetek és hibaelhárítás | Air ow 101
SK Slovensky Ponuka | Obnovenie výrobných nastavení | Chybové hlásenia a odstraňovanie chýb |
Množstvo vzduchu 108
SL Slovenščina Meni | Ponastavitev na tovarniške nastavitve | Sporočila o napakah in odpravljanje napak |
Pretok zraka 115
EE Eesti Menüü | Tehaseseadete taastamine | Veateated ja vigade kõrvaldamine | Õhu kogus 122
LT Latviski Izvēlne | Atiestatīšana uz rūpnīcas iestatījumiem |
Paziņojumi par traucējumiem un traucējumu novēršana | Gaisa plūsmas apjoms 129
LV Lietuviškai Meniu | Gamyklinių nustatymų atstata | Pranešimai apie gedimus ir jų šalinimas | Oro kiekis 136
BG Български
Меню | Возвращение к заводским установкам |
Съобщения за неизправности и отстраняване | Количество въздух 143
RO Român Meniul | Resetare fabrică | Mesaje de defecțiune și remedierea defecțiunilor | Cantitatea de aer 150
HR Hrvatski Izbornik | Vraćanje na tvorničke postavke | Dojave o nepravilnostima i uklanjanje nepravilnosti |
Količina zraka 157
CN 中文 菜单 | 复位至出厂设置 | 错误信息和错误清楚 | 风量 164
JP 日本語 メニュー | 工場リセット | エラーメッセージとエラー履歴クリア | 空気量 171

3

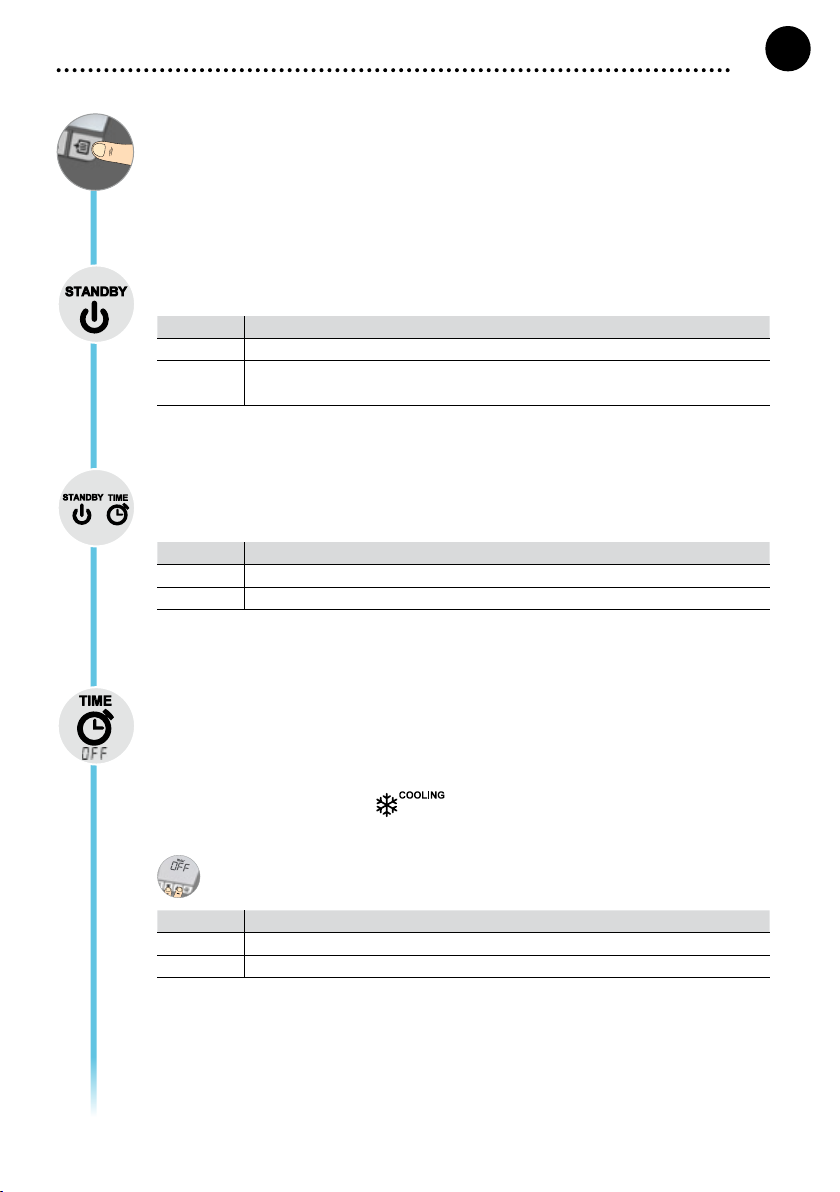

Menü 1
Durch betätigen der Menütastegelangen Sie in das Menü 1

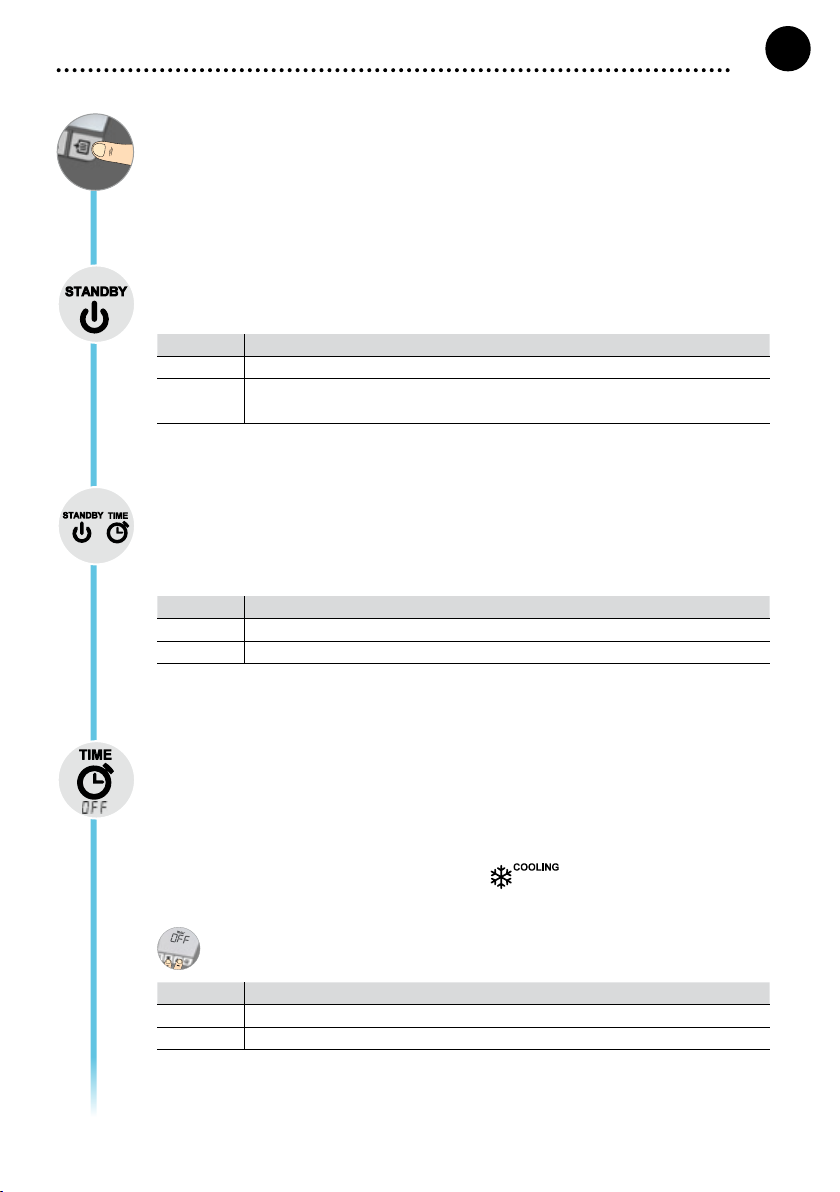

Standby Temperatur
Die Standby Temperatur ist ein voreinstellbarer Wert auf den der Heißluftkolben bei Nichtbenutzung
geregelt wird.
Option Beschreibung
OFF Standby deaktiviert (OFF)
100-300 °C
200-600 °F
Standby Temperatur, individuell einstellbar
Standby Zeit (Temperaturabschaltung)
Der Heißluftkolben, wird bei Nichtbenutzung nach der voreingestellten Standby Zeit auf die Standby
Temperatur geregelt.
Drücken der Taste am Heißluftkolben (oder Fußschalter) beendet den Standby Zustand.
Option Beschreibung
OFF Standby deaktiviert (Werkseinstellung OFF)
1-99 min Standby Zeit, individuell einstellbar
OFF Zeit
Bei Nichtgebrauch wird nach Ablauf der OFF Zeit der Heißluftkolben deaktiviert. Die Temperaturab-
schaltung wird unabhängig von der eingestellten Standby-Funktion ausgeführt. Die Isttemperatur wird
blinkend angezeigt und dient als Restwärmeanzeige. Im Display erscheint „AUTO-OFF“.
Solange der Heißluftkolben abkühlt wird die Restwärme angezeigt.
Zusätzlich blinkt „Cooling“ im Display.
Sobald die Temperatur 50°C (122°F) unterschreitet, zeigt das Display OFF an und die Hintergrundbe-
leuchtung wird deaktiviert.
Gleichzeitiges Drücken der UP und DOWN Taste aktiviert das Gerät.
Option Beschreibung
OFF OFF Zeit deaktiviert (Werkseinstellung 5 min)
1-999 min OFF Zeit, individuell einstellbar
DE
DEUTSCH

4

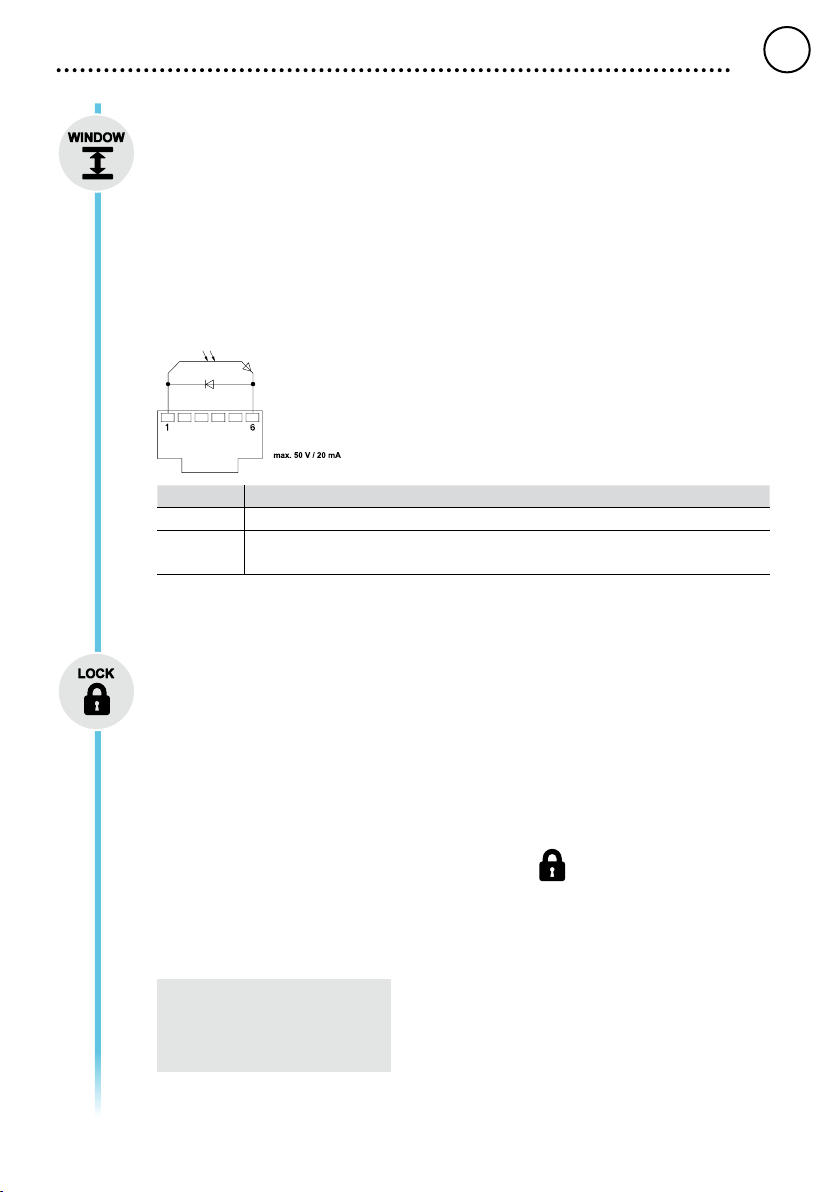

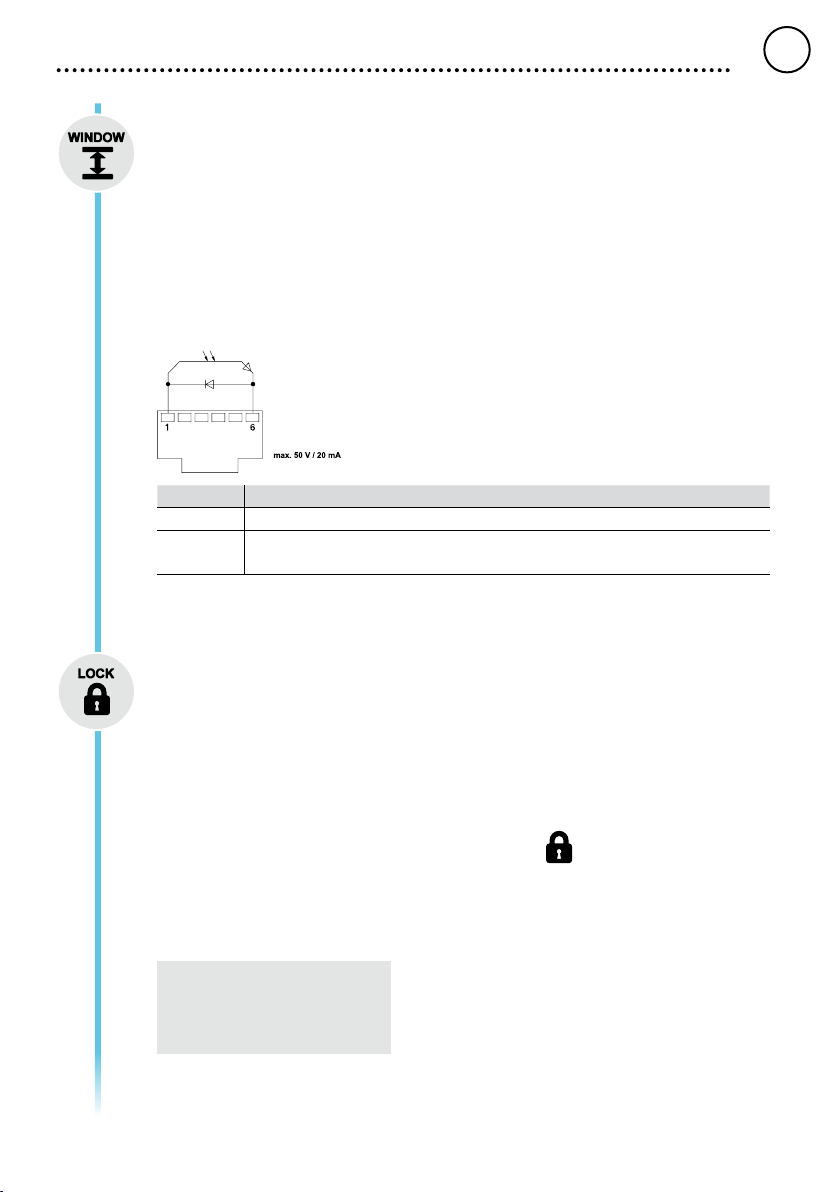

Window-Funktion
Option 1 (Werkseinstellung):
Fußschalter Funktion auf FS ON stellen.
Einschränkung des Einstellbereichs auf ± 1-99 °C (±1-180 °F) ausgehend von einer durch die „LOCK“
Funktion verriegelten Temperatur.
Die verriegelte Temperatur stellt somit die Mitte des einstellbaren Temperaturfensters dar.
Option 2:
Fußschalter Funktion FS OFF stellen.
Ausgehend von einer eingestellten, verriegelten Temperatur kann mit Hilfe der WINDOW-Funktion ein
Temperaturfenster von ± 1-99 °C (±1-180 °F) eingestellt werden. Liegt die Ist-Temperatur innerhalb
dieses Fensters, wird der potentialfreie Kontakt (Optokopplerausgang) durchgeschaltet.
Option Beschreibung
OFF Window-Funktion deaktiviert (Werkseinstellung OFF)
1-99 °C
1-180 °F
Window-Funktion, individuell einstellbar
LOCK
Verriegelung der Station. Nach dem Verriegeln sind am Gerät keine Einstellungsänderungen mehr
möglich.
Ausnahme 1: Window-Funktion Option 1.
Ausnahme 2: Siehe Menüpunkt PROFIL
Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden.
Station verriegeln
Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) einstellen und mit der Me-
nütaste bestätigen.
Die Verriegelung ist aktiv (im Display ist ein Schloss zu sehen).
Station entriegeln
Menütaste drücken. Im Display erscheint ON
Den dreistelligen Verriegelungscode einstellen.
Code mit der Menütaste bestätigen.
Code vergessen?
Wenden Sie sich bitte an unseren
Kunden Service: technical-ser-
[email protected]
DE
DEUTSCH

5

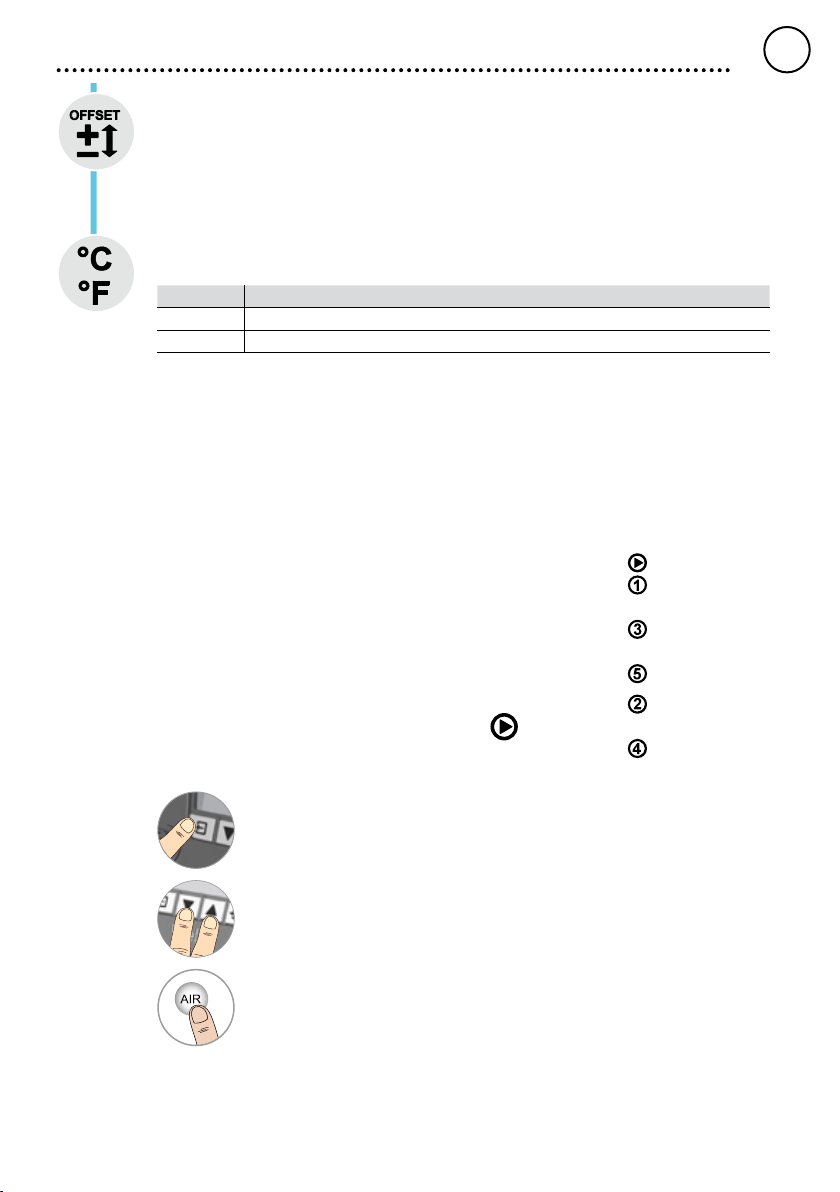

Offset
Die tatsächliche Heißlufttemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72
°F) angepasst werden.
°C °F
Umschalten der Temperatureinheit.
Option Beschreibung
°C Celsius
°F Fahrenheit
Prol
Im diesem Menüpunkt können bis zu 5 Parametersätze aktiviert und eingestellt, sowie der Automati-
sche Ablauf der einzelnen Schritte (Reowprol) aktiviert werden.
Je Parametersatz sind Temperatur, Luftmenge und Zeit individuell einstellbar.
Ein Reowprol kann individuell aus den einzelnen Parametersätzen 1 – 5 aufsteigend konguriert
werden.
Eingestelltes Reowprol kann abgespielt werden:
z. B. 1 und 3 und 5
Eingestellte Parametersätze können gewechselt werden:
z. B. 2 und 4 und 5 (ohne Automatik Symbol oder Prol )
Reowprole und Parametersätze können im Hauptbildschirm mit der Taste Exit an
und ausgeschaltet werden.
Ist der Automatische Ablauf deaktiviert, können mit den Tasten UP und DOWN die
einzelnen Parametersätze ausgewählt werden.
Reowprole und Parametersätze können mit der Taste Air und dem Fingerschalter
(Fußschalter) gestartet und gestoppt werden.
Ist LOCK aktiviert kann nur das Reowprol bzw. die aktivierten Parametersätze ausgewählt und
gestartet werden.
DE
DEUTSCH

6

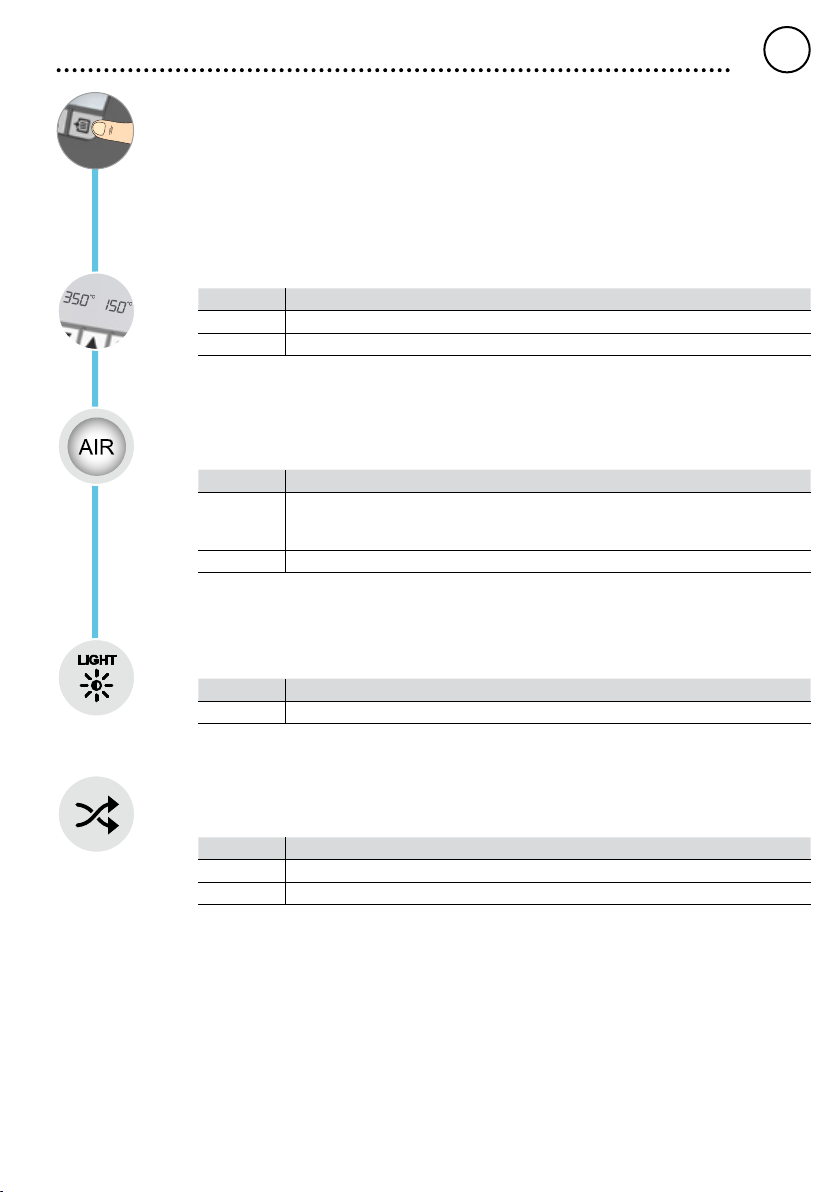

Menü 2
Durch langes betätigen (3 sec) der Menütaste gelangen Sie in das Menü 2
Option Beschreibung
ON Festtemperaturen aktiviert
OFF Festtemperaturen deaktiviert (Werkseinstellung)
Einstellung Tastenfunktionen
Umschalten der Funktionsweise der Air / UP und Down Tasten.
Option Beschreibung
ON Air Start/Stop Heißluft mit Air Taste (im Prolmodus immer aktiv)
Auswahl der Luftmenge über down Taste
Auswahl Temperatur über UP Taste
OFF Air Air Taste = Luftmengeneinstellung
Hintergrundbeleuchtung
Option Beschreibung
0-100% LCD-Helligkeit
Potentialfreier Schaltausgang
Anwahl von Zero Smog Ausgang oder Roboterausgang
Option Beschreibung
FS ON Fußschalterfunktion & Zero Smog Ausgang aktiviert
FS OFF RS232 & Roboterausgang aktiviert (Werkseinstellung)
DE
DEUTSCH

7
21
3
Beispiel
Konguration ZeroSmog Ausgang
DE
DEUTSCH

8
Zurücksetzen auf Werkseinstellungen
3
sec
+
Beim Einschalten: Exit, UP und DOWN bis ein Tonsignal ertönt
Fehlermeldungen und Fehlerbehebung
Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
• Keine Displayfunktion
(Display aus)
• Keine Netzspannung vorhanden • Netzschalter einschalten
• Netzspannung überprüfen
• Gerätesicherung überprüfen
• OFF • Station bendet sich im Standby oder
OFF Modus
• Mit den Tasten UP oder Down Lötwerk-
zeug wieder aktivieren
• Werkzeug bleibt kalt • Station bendet sich im Standby oder
OFF Modus
• Netzspannungsstörung
• Finger oder Fußschalter betätigen
• Netzversorgung prüfen
• Station funktioniert nicht wie
gewohnt
• Parameter verstellt • Station Zurücksetzen auf Werkseinstellun-
gen
• Einstellungsänderungen nicht
möglich
• Station verriegelt • Station entriegeln
• Heißluftmenge nicht
ausreichend
• Schlauch beschädigt, geknickt oder
verdreht
• Gerät von Netzspannung trennen
• Schlauch prüfen
• Gerät von Fachkraft Instandsetzen lassen
• Zero Smog läuft nicht an • Keine Netzspannung vorhanden
• Kein Signal vorhanden
• Netzversorgung prüfen
• Schnittstellenverkabelung prüfen
• Einstellungen Schnittstelle prüfen
• Err 1 • Falsche Netzspannung • Netzspannung überprüfen
• Err 2 • Heizpatrone defekt • Heizpatrone von Fachpersonal wechseln
DE
DEUTSCH

9

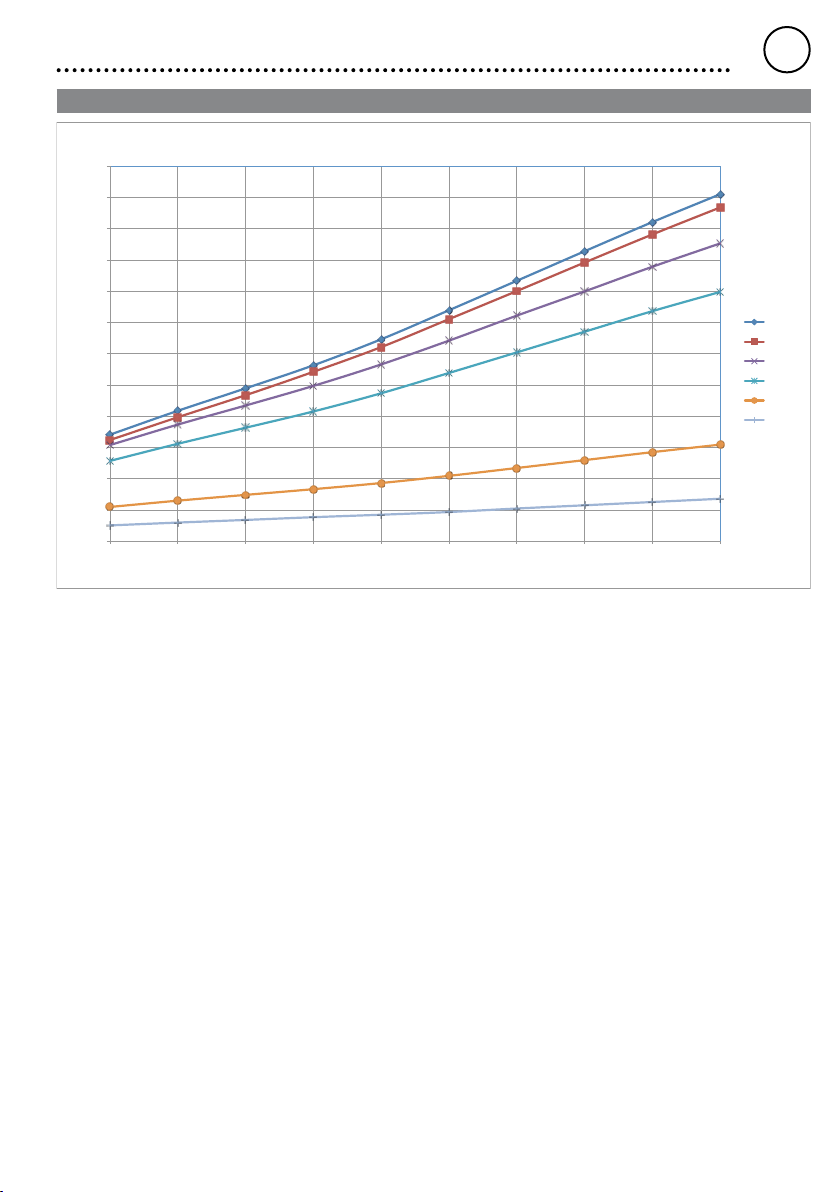

Luftmenge
0
10
20
30
40
50
60
70
80
90
100
110
120
10 20 30 40 50 60 70 80 90 100
AirVolume[l/min]
TurbineSpeed[%]
AirVolume[l/min]
TNR120
TNR70
TNRB60
TNR40
TNR25
TNRB17
WTHA1230V-@300°C
DE
DEUTSCH

10

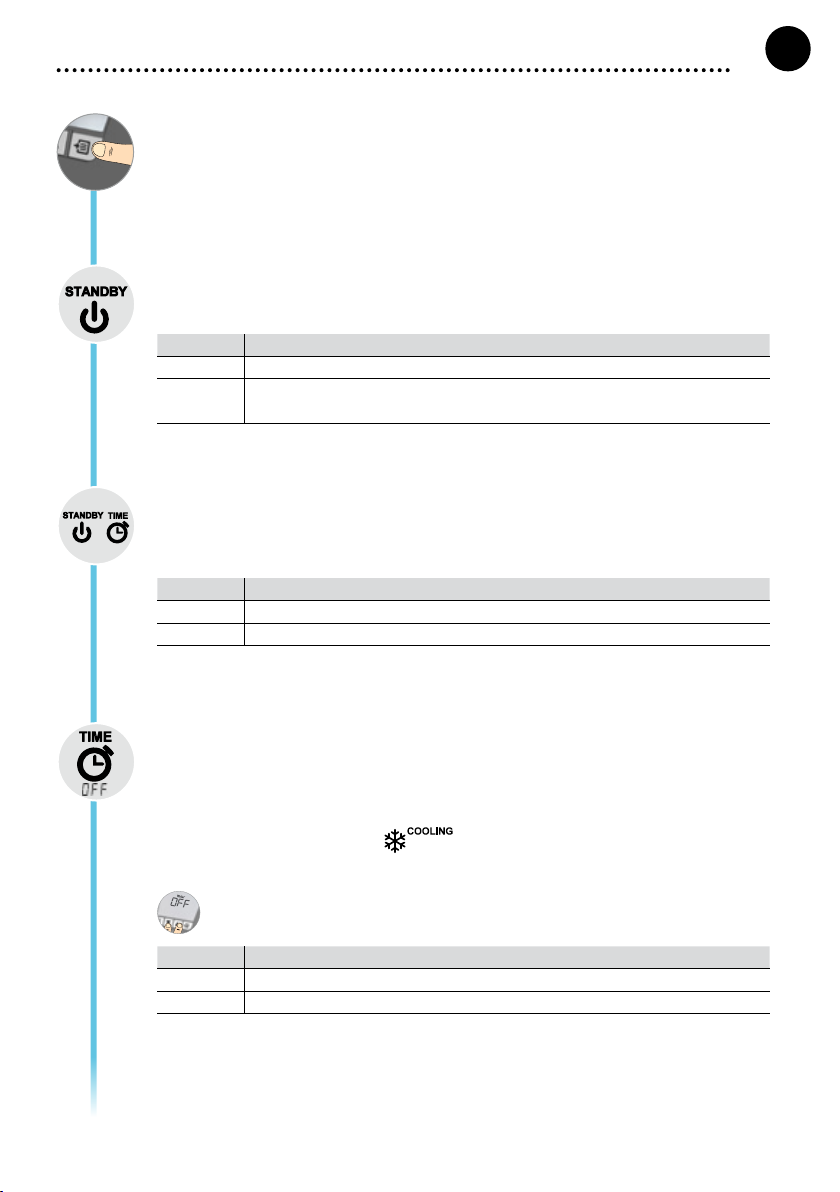

Menu 1
Pressing the Menu button takes you to menu 1
Standby Temp.
The standby temperature is a preset value to which the hot air gun is adjusted when not in use.
Option Description
OFF Standby deactivated (OFF)
100-300 °C
200-600 °F
Standby Temp., Individually adjustable
Standby time (temperature deactivation)
If the hot air gun is not in use, it is adjusted to the standby temperature after the preset standby time.
Pressing the button on the hot air gun (or foot-operated switch) exits standby mode.
Option Description
OFF Standby deactivated (factory setting OFF)
1-99 min Standby Time, Individually adjustable
OFF time
If the hot air gun is not used, it is deactivated after the OFF time elapses. Temperature deactivation is
performed independently of the set standby function. The actual temperature is indicated by ashing
LED and serves as a residual heat display. The display reads „OFF“.
While the hot air gun cools, the residual heat is displayed.
„Cooling“ also ashes in the display.
As soon as the temperature falls below 50 °C (122 °F), OFF appears in the display and the backligh-
ting is deactivated.
Pressing the UP and DOWN buttons at the same time activates the device.
Option Description
OFF OFF time Deactivated (factory setting 5 min)
1-999 min OFF time, Individually adjustable
GB
ENGLISH

11

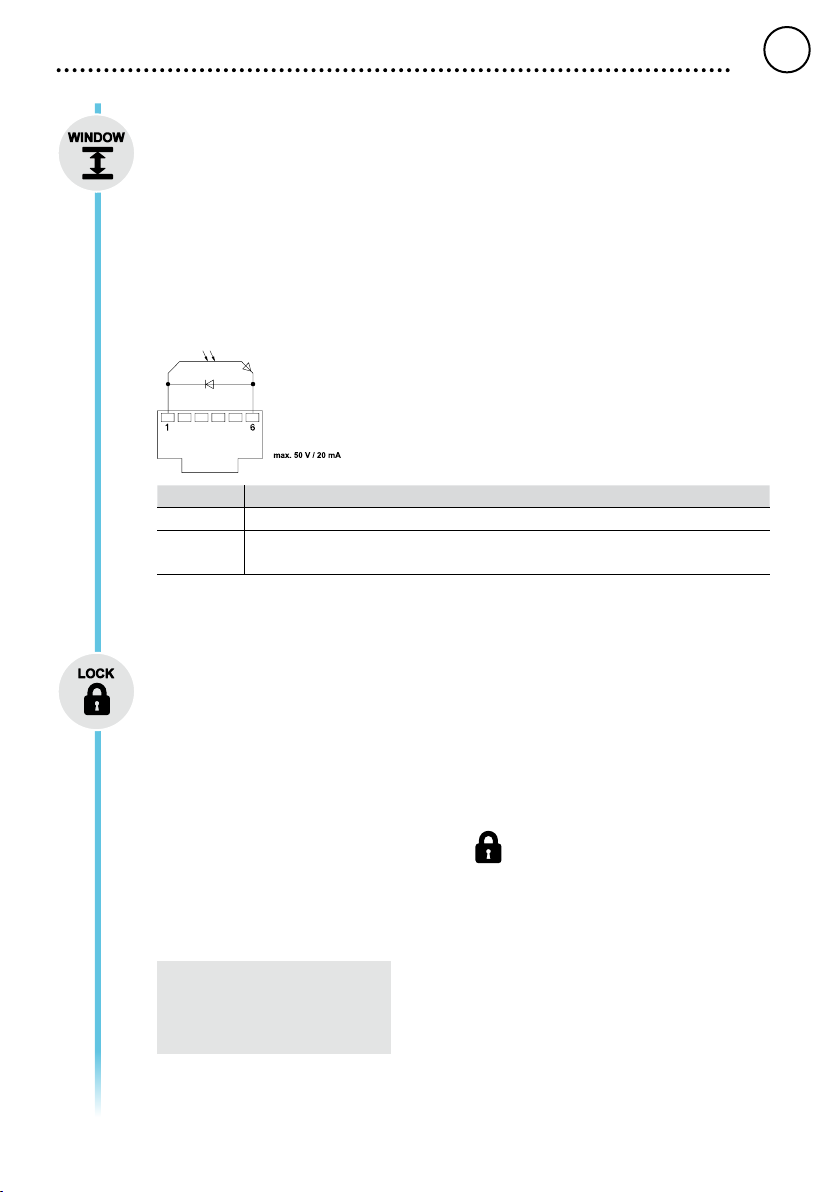

Window function
Option 1 (factory setting):
Set the foot-operated switch function to FS ON.
Limiting the adjustment range to ± 1-99 °C (±1-180 °F) based on a temperature locked using the
„LOCK“ function.
The locked temperature therefore represents the middle of the adjustable temperature window.
Option 2:
Set the foot-operated switch function to FS OFF.
Starting from a set, locked temperature, it is possible to set a temperature window of ± 1-99 °C (±1-
180 °F) using the WINDOW function. If the actual temperature is within this window, the potential-free
contact (optocoupler output) becomes conductive.
Option Description
OFF Window function Deactivated (factory setting OFF)
1-99 °C
1-180 °F
Window function, Individually adjustable
LOCK
Lock for the station. After the station is locked, it is no longer possible to change any device settings.
Exception 1: Window function Option 1.
Exception 2: See the PROFILE menu item
All other settings are disabled until the station is unlocked again.
Locking the station
Set the three-digit locking code of your choice (between 001 and 999) and conrm by pressing the
Menu button.
The lock is active (the display shows a lock symbol).
Unlocking the station
Press the Menu button. ON appears in the display
Set the three-digit locking code.
Press the Menu button to conrm the code.
Forgotten code?
Please contact our Customer
Service: technical-service@weller-
tools.com
GB
ENGLISH

12
Offset
The actual hot air temperature can be adapted by entering a temperature offset of around ± 40 °C (±
72 °F).
°C °F
Changing over the temperature unit.
Option Description
°C Celsius
°F Fahrenheit
Prole
This menu item allows up to ve parameter sets to be activated and adjusted and the automatic
sequence of the individual steps (reow prole) to be activated.
Depending on the parameter set, the temperature, air quantity and time can be adjusted individually.
A reow prole can be individually congured in a cumulative manner from the individual parameter
sets 1 – 5.
The set reow prole can be implemented:
E.g. 1 and 3 and 5
The set parameter sets can be changed:
E.g. 2 and 4 and 5 (Without automatic symbol or prole )
Reow proles and parameter sets can be switched on and off in the main screen
using the Exit button.
If the automatic sequence is deactivated, the UP and DOWN buttons can be used to
select the individual parameter sets.
Reow proles and parameter sets can be started and stopped with the Air button and
the nger-operated switch (foot-operated switch).
If LOCK is activated, only the reow prole or the activated parameter sets can be selected and
started.
GB
ENGLISH

13
Menu 2
Pressing and holding the Menu button (three seconds) takes you to menu 2
Option Description
ON Fixed temperatures Activated
OFF Fixed temperatures Deactivated (factory setting)
Setting the button functions
Changing over the operating mode of the Air/UP and DOWN buttons.
Option Description
ON Air Start/stop hot air with the Air button (Always active in prole mode)
Selecting the air quantity using the DOWN button
Selecting the temperature using the UP button
OFF Air Air button = Setting the air quantity
Backlighting
Option Description
0-100% LCD-Brightness
Floating switching output
Selection of Zero-Smog output or robot output
Option Description
FS ON Foot-operated switch function & Zero-Smog output activated
FS OFF RS232 & Robot output activated (factory setting)
GB
ENGLISH

14
21
3
Example
Zero-Smog output conguration
GB
ENGLISH

15
Resetting to factory settings
3
sec
+
When switching on: Exit, UP and DOWN until a signal sounds
Error messages and error clearance
Message/symptom Possible cause Remedial measures
• No display function (display
OFF)
• No mains supply voltage • Turn on mains power switch
• Check mains supply voltage
• Check device fuse
• OFF • Station is on standby or in OFF mode • Reactive the soldering tool using the UP
or DOWN buttons
• Tool remains cold • Station is on standby or in OFF mode
• Mains voltage fault
• Press the nger-operated switch or
foot-operated switch
• Check the mains power supply
• Station is not operating as it
usually does
• Parameters set incorrectly • Reset the station to the factory settings
• Settings cannot be changed • Station locked • Unlocking the station
• Insufcient quantity of hot air • Hose damaged, kinked or twisted • Disconnect the device from the mains
voltage
• Check the hose
• Have the device repaired by a specialist
• Zero Smog is not running • No mains supply voltage
• No signal detected
• Check the mains power supply
• Check the interface wiring
• Check the interface settings
• Err 1 • Incorrect mains voltage • Check mains supply voltage
• Err 2 • Heating cartridge defective • Have the heating cartridge replaced a
specialist
GB
ENGLISH

16
Air ow
0
10
20
30
40
50
60
70
80
90
100
110
120
10 20 30 40 50 60 70 80 90 100
AirVolume[l/min]
TurbineSpeed[%]
AirVolume[l/min]
TNR120
TNR70
TNRB60
TNR40
TNR25
TNRB17
WTHA1230V-@300°C
GB
ENGLISH

17
Menú 1
Al pulsar en la tecla de menú, se accede al menú 1
Temp. standby
La temperatura Standby es un valor predeterminado en el cual se regula un soldador de aire caliente
cuando no se utiliza.
Opcional Descripción
OFF Standby desactivado (OFF)
100-300 °C
200-600 °F
Temp. standby, ajuste individual
Tiempo standby (desconexión de la temperatura)
El soldador de aire caliente se regula a la temperatura Standby si no se utiliza durante el tiempo de
espera predeterminado.
Al pulsar la tecla en el soldador de aire caliente (o el interruptor de pedal), se naliza el estado
Standby.
Opcional Descripción
OFF Standby desactivado (conguración de fábrica OFF)
1-99 min Tiempo standby, ajuste individual
Tiempo de desconexión (tiempo OFF)
Cuando no se utiliza, se desactiva el soldador de aire caliente una vez transcurrido el tiempo OFF.
La desconexión de temperatura se realiza independientemente de la función standby ajustada. La
temperatura real parpadea y sirve para indicar el calor residual. Mientras aparece en la pantalla
„AUTO-OFF“.
Mientras se enfría el soldador de aire caliente, se indica el calor residual.
Además, en la pantalla parpadea la palabra «Cooling».
En cuanto la temperatura es inferior a 50 °C (122 °F), en la pantalla aparece «OFF» y se desactiva la
iluminación de fondo.
Al pulsar las teclas UP y DOWN de forma simultánea, se activa la herramienta.
Opcional Descripción
OFF Tiempo de desconexión (tiempo OFF) desactivado (conguración de fábrica 5 min)
1-999 min Tiempo de desconexión (tiempo OFF), ajuste individual
ES
ESPAÑOL

18
Función Window
Opcional 1 (conguración de fábrica):
Ajustar la función del interruptor de pedal a «FS ON».
Limitación del rango de ajuste a ±1-99 °C (±1-180 °F) a partir de una temperatura bloqueada con la
función «LOCK».
Por tanto la temperatura bloqueada representa el centro del rango térmico ajustable.
Opcional 2:
Ajustar la función de interruptor de pedal a «FS OFF».
Partiendo de una temperatura ajustada y bloqueada es posible ajustar una ventana de temperatura de
aproximadamente ±1-99 °C (±1-180 °F) con la ayuda de la función WINDOW. Si la temperatura real
está dentro de este margen, el contacto sin potencial (salida del optoacoplador) estará conectado.
Opcional Descripción
OFF Función Window desactivado (conguración de fábrica OFF)
1-99 °C
1-180 °F
Función Window, ajuste individual
LOCK
Bloqueo de la estación. Cuando se bloquea el aparato, ya no se pueden cambiar los ajustes.
Excepción 1: Función Window Opcional 1.
Excepción 2: Véase el punto del menú PERFIL
No es posible cambiar ninguno de los demás ajustes hasta que se desbloquee.
Bloquear estación
Ajustar el código de bloqueo deseado con tres dígitos (comprendidos entre 001 y 999) y conrmar
mediante la tecla del menú.
El bloqueo está activado (en la pantalla aparecerá un candado).
Desbloquear la estación
Pulsar la tecla de menú. En la pantalla, aparecerá «ON»
Ajustar el código de bloqueo de tres dígitos.
Conrmar el código con la tecla de menú.
¿Ha olvidado el código?
Por favor, diríjase a nuestro ser-
vicio técnico: technical-service@
weller-tools.com
ES
ESPAÑOL

19
Offset
La temperatura real del aire caliente se puede ajustar introduciendo una compensación de temperatu-
ra de aproximadamente ±40 °C (±72 °F).
°C °F
Cambiar la unidad de temperatura.
Opcional Descripción
°C Grados centígrados
°F Fahrenheit
Perl
En este punto del menú, se pueden activar y ajustar hasta 5 grupos de parámetros, así como la
secuencia automática de los pasos individuales (perl de reujo).
Los grupos de parámetros de temperatura, cantidad de aire y tiempo se pueden ajustar individual-
mente.
Es posible congurar un perl de reujo (Reowprol) de forma ascendente y personalizada a partir
de los grupos de parámetro individuales 1-5.
Se puede ejecutar el perl de reujo ajustado:
p. ej., 1 y 3 y 5
Se pueden cambiar los grupos de parámetros ajustados:
p. ej., 2 y 4 y 5 (sin símbolo automático o perl )
Los perles de reujo y los grupos de parámetros se pueden conectar y desconectar
en la pantalla principal con la tecla Exit (salir).
Si la secuencia automática está desactivada, se pueden seleccionar los grupos de
parámetros uno por uno con las teclas UP y DOWN.
Los perles de reujo y los grupos de parámetros se pueden iniciar y parar con la
tecla Air y el interruptor de dedo (o interruptor de pedal).
Si LOCK está activado, solo se puede seleccionar e iniciar el perl de reujo o los grupos de paráme-
tros activados.
ES
ESPAÑOL

20
Menú 2
Al pulsar de forma prolongada (3 segundos) la tecla del menú, se accede al menú 2
Opcional Descripción
ON Temperaturas jas activado
OFF Temperaturas jas desactivado (conguración de fábrica)
Ajuste de las funciones de las teclas
Cambiar el modo de funcionamiento de las teclas Air / UP y Down.
Opcional Descripción
ON Air Iniciar o detener el aire caliente con la tecla Air (siempre activo en el modo Perl)
Seleccionar la cantidad de aire con la tecla DOWN
Seleccionar la temperatura con la tecla UP
OFF Air Tecla Air = Ajuste de la cantidad de aire
Iluminación del fondo
Opcional Descripción
0-100% Brillo LCD
Salida sin potencial
Seleccionar salida Zero Smog o la salida de robot
Opcional Descripción
FS ON Función de interruptor de pedal & Salida Zero Smog activada
FS OFF RS232 & Salida de robot activada (conguración de fábrica)
ES
ESPAÑOL
