Wellis Sundance-A17 User manual

Sundance infrared sauna
INSTALLATION GUIDE 2
Sundance infrarot sauna
AUFBAUANLEITUNG 13
Sauna infrarouge Sundance
GUIDE D’INSTALLATION 25
Sundance infravörös szauna
TELEPÍTÉSI ÚTMUTATÓ 37
EN
DE
FR
HU WS00163
Sundance

Model
Cabin material
Length
Width(depth)
Height
Voltage
EN
2/12
PREFACE
Thank you very much for purchasing our product.
Please read this manual carefully before assembling and save it afterwards. Please write down the control
box serial number of the cabin as this number will be required in case of repair or order of spare parts.
ATTENTION
Installation and repair should only be done by a qualified electrician!
Check power supply rating and make sure the grounded outlet is correctly connected before installation.
Use original parts only. Do not share the outlet with any other appliances.
When not in use, turn off the cabin's power unit.
Locate your cabin indoors and on a flat, level and dry surface.
DANGER
Heaters shall not be subjected to water spray; shower heads shall not be installed within the infrared cabin.
Covering the radiator causes a fire hazard due to overheating. Do not cover the heaters !
Keep flammable or easily combustible materials/objects (eg.towels) away from the radiator at all times.
Do not touch the radiator during and shortly after use as a burning hazard exists due to hot parts.
The light bulb heats in use. If the bulb needs to be changed, unplug the cabin and let the bulb cool down
before changing it.
Should the electrical connection get damaged, it must be replaced-either by the manufacturer or by a
licensed electrician!
WARNING
If you suffer from illness or other health-related problems, especially heart conditions or circulatory
disturbances or if you take medication, you should consult a doctor before using the infrared cabin.
Children and frail persons should never be in the cabin without supervision.
If you feel uncomfortable while using the infrared cabin, stop immediately and consult with your doctor.
Never go to a hot infrared cabin if you have taken alcohol, strong medicines or narcotics.
Technical data
Sundance-A17
Regular hemlock
1594 mm
993 mm
1940 mm
230volt 50Hz
Radiators Type
Total output
Back panel
Front
Calves
Ruby halogen tube radiator & Carbon fiber tube radiator
2350W 10.2A
350W x 3
400W x 2
500W x 1
2

3/12

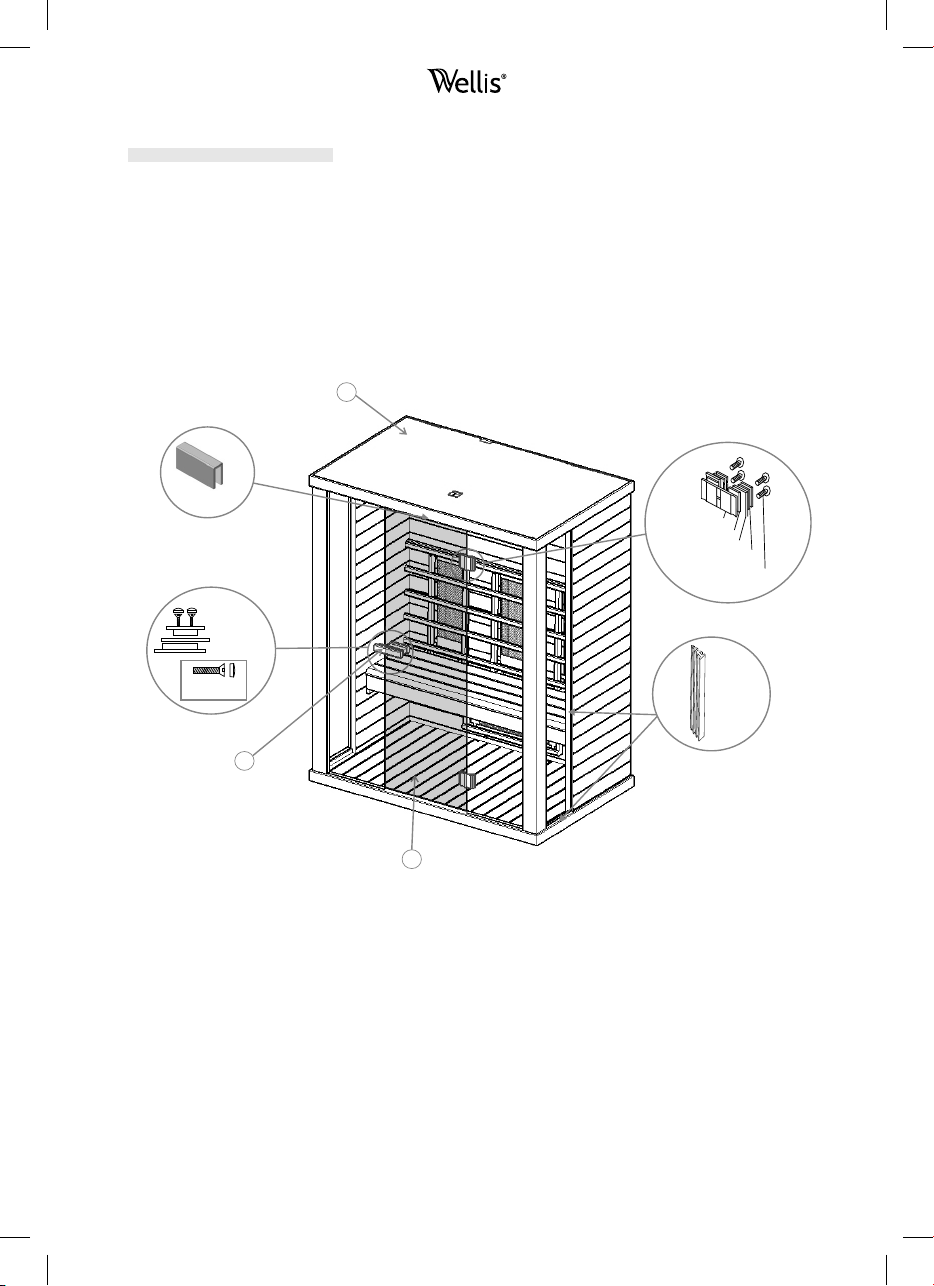

PARTS LIST
EN
Cabin Individual parts (variations possible)
NO NAME Q'TY
1
3
4
6
8
10
1
1
1
1
1
1
11 1
12
1
13
1
Box No
3
2
2
2
4
3
1
1
2 1 1
5 2 4
914
1
14
1
712
1
Floor panel(1594*993*65mm)
Back panel (1860*1526*43.5mm)
Side panel 2 (1860*595*48mm)
Side panel 1 (1860*595*48mm)
Side glass 1830(*294*6)
Upright column 1(left,1860*96*96mm)
Upright column 2(right,1860*96*96mm)
Top panel (1594*993*65mm)
Bench support panel (1468*90*40mm)
Calves guardrail (670*250*43mm)
Bench surface panel (1468*450*33mm)
1
2
3
4
5
7
6
8
9
10
11
12
13
14
15
16
17
Back guardrail (1468*728*43mm)
Front glass 1(1830*408*6mm)
Front glass 2(with hole，1830*408*6mm)
3

4/12

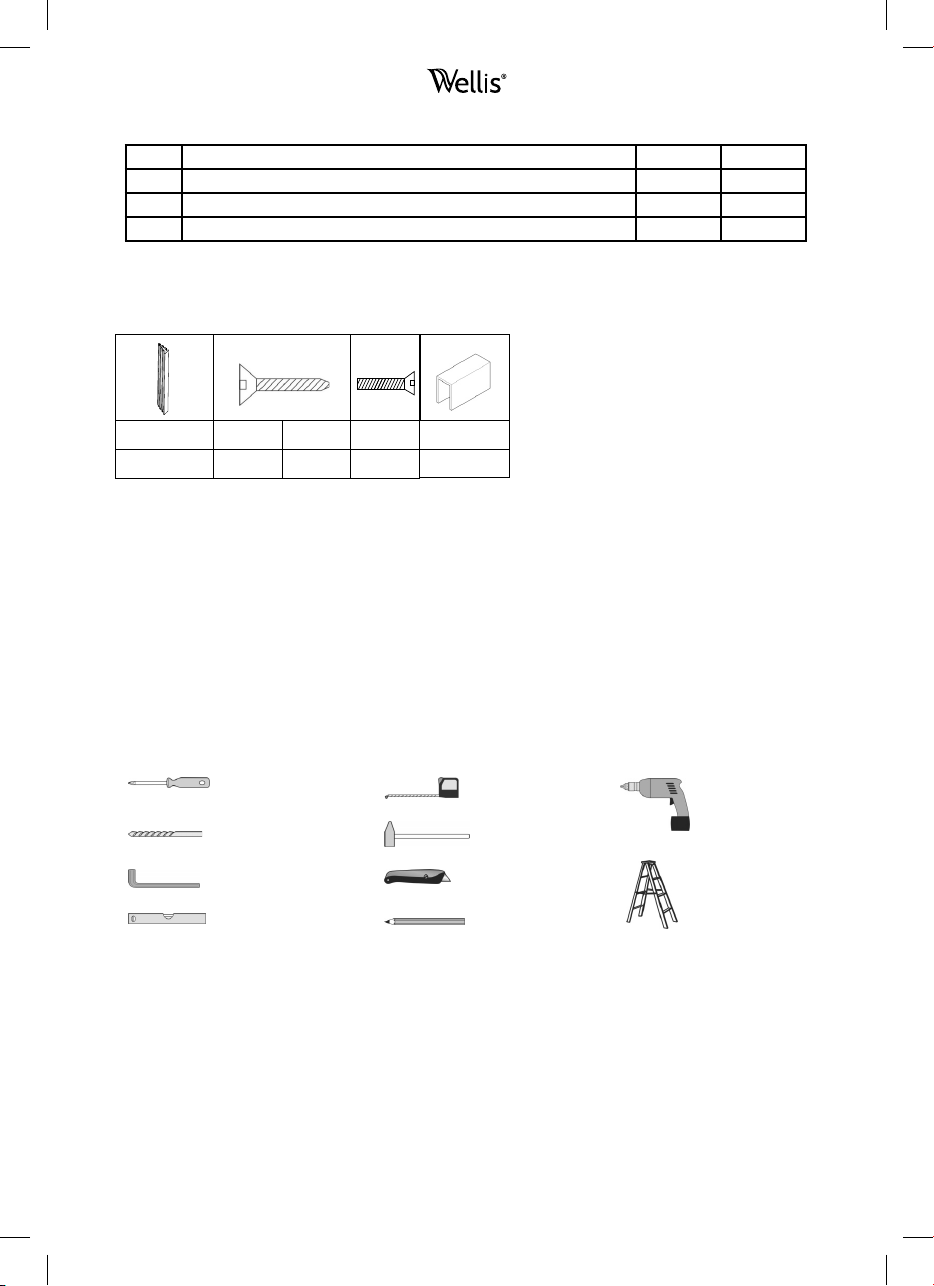

ASSEMBLE INSTRUCTIONS
Assemble tips
Tools
Spiral drill (kit)
Screwdriver (kit)
Allen Wrench (kit)
Spirit level
Tape measure Electric drill
Cutter
Pencil
Hammer
Stepladder
Hardware parts (variations possible)
Please remove transport packaging and inspect that your infrared cabin has been delivered complete and
intact before beginning assemble.
A least 2 persons are required for assemble of the cabin
Please check the countersink and hole diameter of the drill holes to avoid damaging the wood..
The minimum room height required for installation is 2065mm
EN
21x
Φ4*40
2x
Φ6*60
Rubber strip
17m 16x
Φ4*50
15
16
17
4
1
3
1
2
1
MDF cover (1568*967*3mm)
NO NAME Q'TY Box No
Door handle (outside,180*40*45mm & inside,120*40*45mm)
Glass door (1798*572*6mm)
Glass clip
1x
4

5/12
ASSEMBLE INSTRUCTIONS
Assemble steps
EN
1
2
3
4
8-Φ4*40
5X2
(A)
(B)
(1)
(3)
(2)
(4)
Note: connect front
heater cable
5

6/12

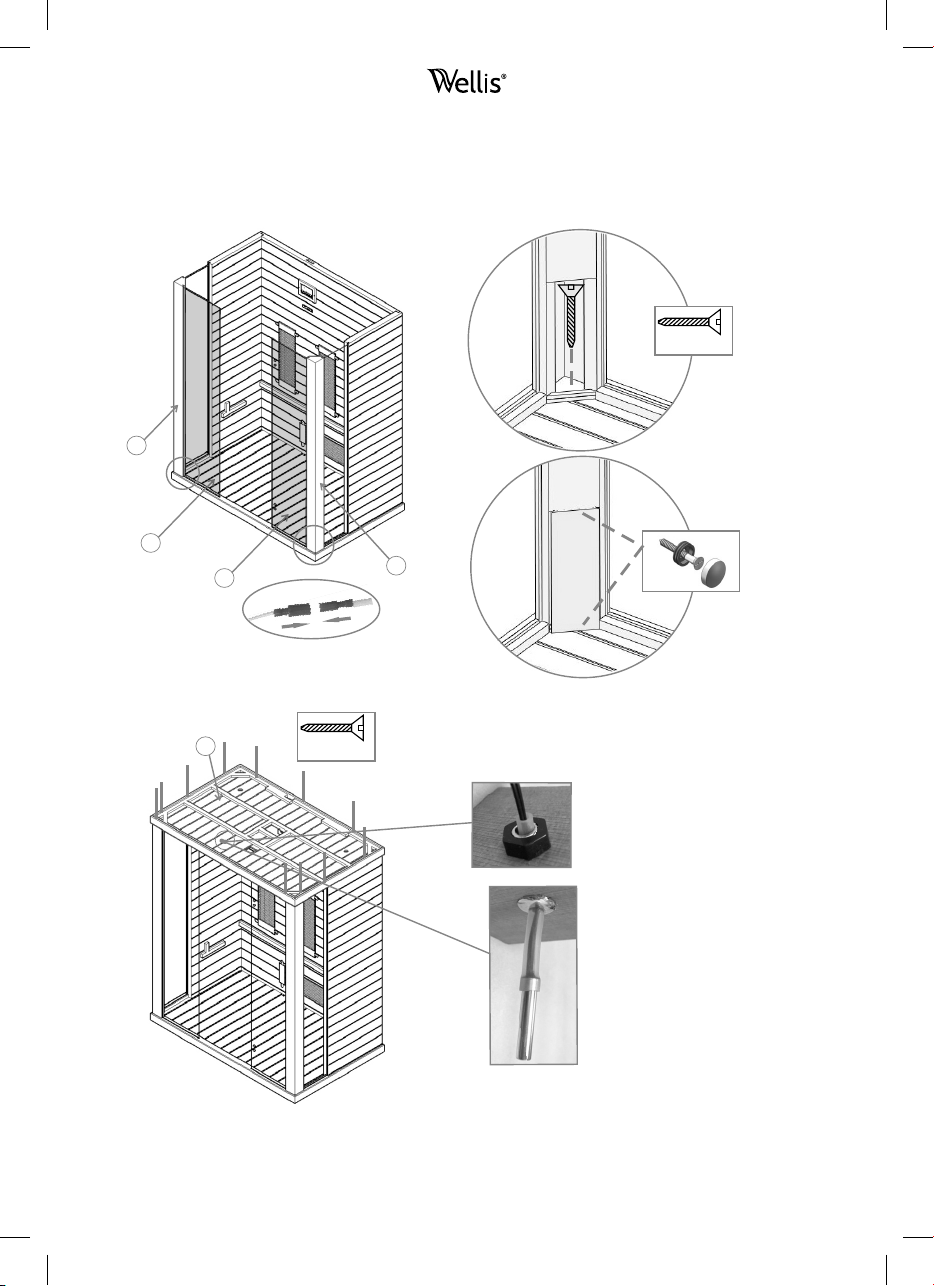

ASSEMBLE INSTRUCTIONS
Assemble steps
EN
6
7
8
9
2-Φ4*40
(1)
(2)
11-Φ4*40
10
Make sure the temperature sensor should be out about
2cm from the silicon pipe
（pipe/3cm+sensor/2cm=5cm away from ceiling）.
(6)
(5)
Note: connect front
heater cable
6

7/12

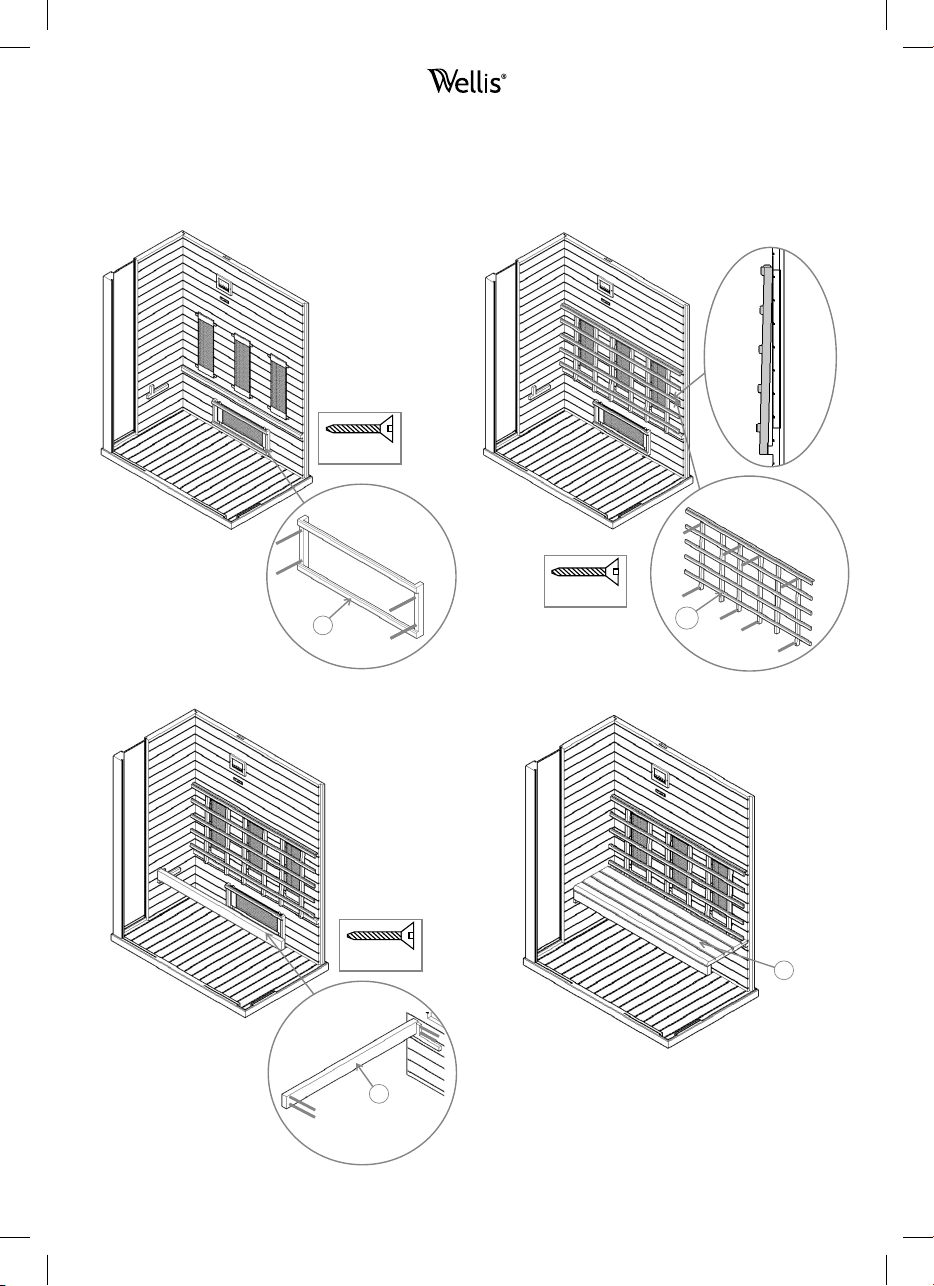

ASSEMBLE INSTRUCTIONS
Assemble steps
EN
(9) (10)
11
4-Φ4*50
8-Φ4*50
14
12
4-Φ4*50
Front
Back
13
(7) (8)
7

8/12
ASSEMBLE INSTRUCTIONS
Assemble steps
EN
Note: connect all cables on the roof of the cabin
Rubber
Strip
15
17
16
(11)
Handle
Glass door
Handle
2-Φ6*60
Wood cover
Hinge surface
Rubber fitting
Glass door
Hinge bottom
Rubber fitting
Hex screw
Glass clip
8

9/12
EN
To Heater
AC230V/15A
MAX:10A/1PCS
Power box
Temperature
Sensor
Mp3
Antenna Speaker
4Ω/3W
4Ω/3W
OUTPUT DC12V/3A
INPUT AC230V
Color light
DC12V/8W
105°C
Temperature Control
AC230V/500W
FKF-603
Input Voltage
Power Rating
Current Rating
Safety Grade
Model
I
10.2A
2350W
AC230V/50HZ

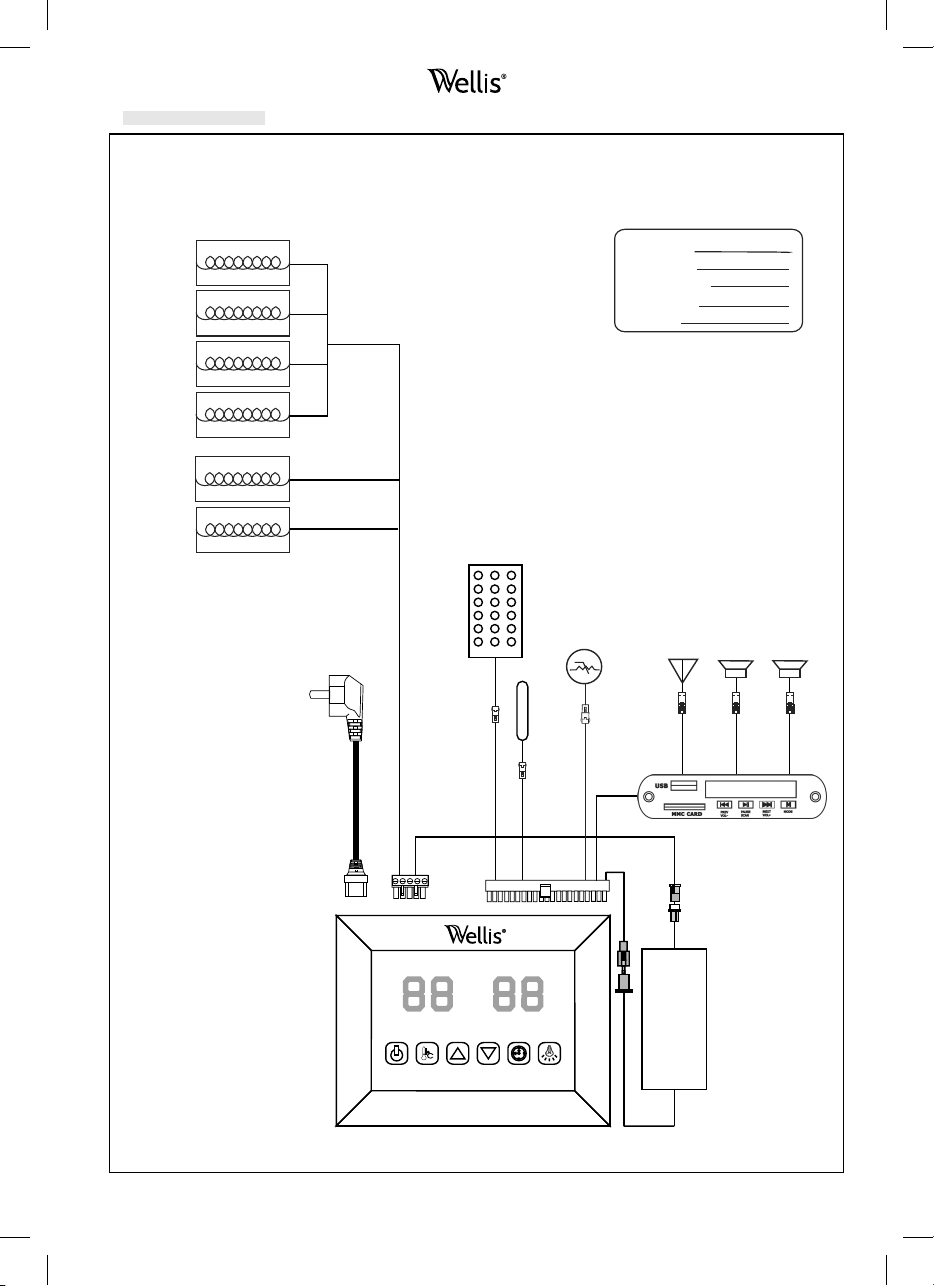

CIRCUIT DIAGRAM
EN
AC230V/350W
AC230V/350W
AC230V/350W
AC230V/400W
AC230V/400W
9

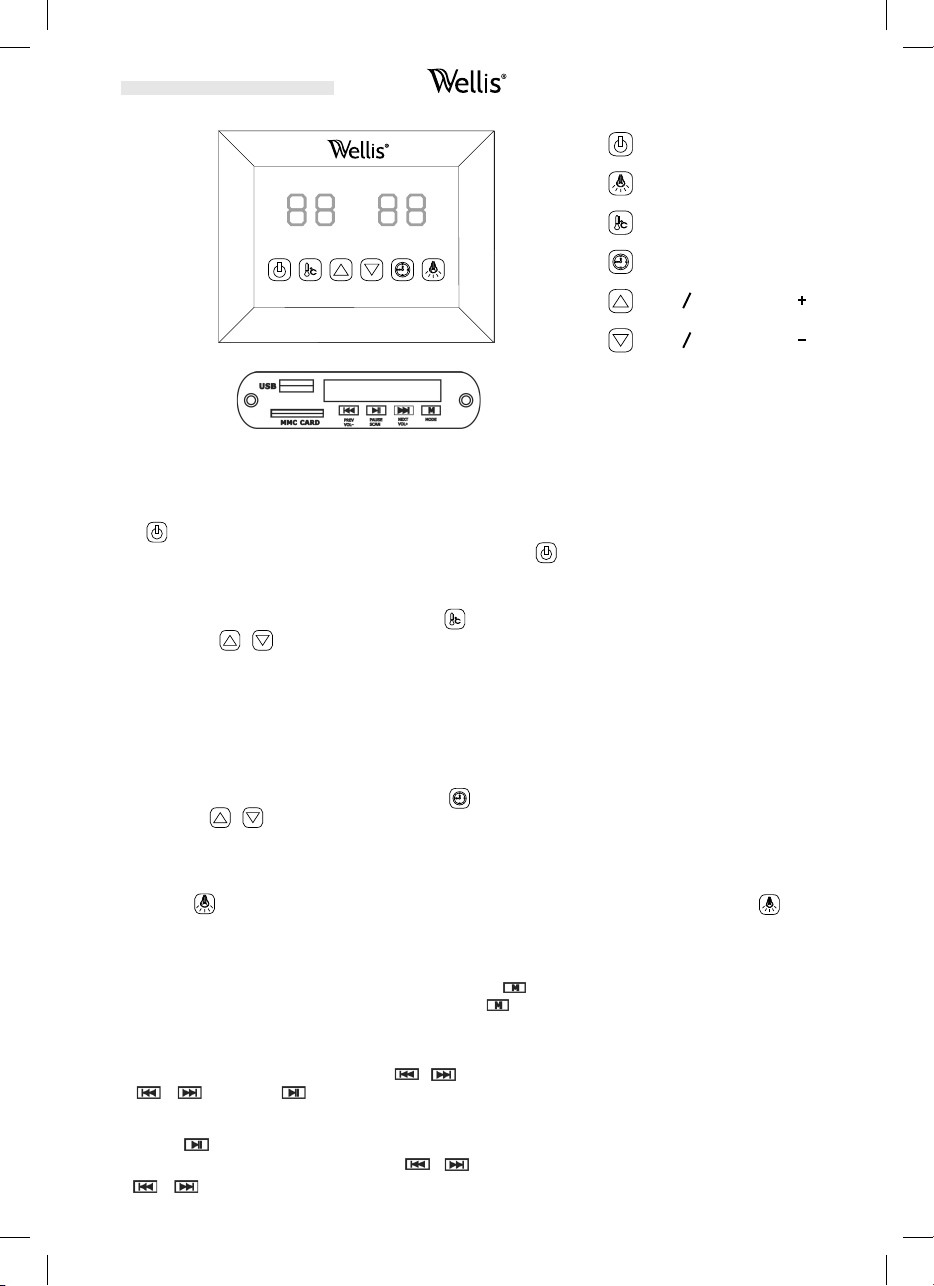

OPERATING INSTRUCTIONS
4)Color light
Short press ,you can set the desired color(7 color totally)and close the light; Long press to go
into an automatically cycling mode,changing 7 colors every 5 seconds.
Connect the power unit to wall outlet, the LED indicator will start to blink on the display.
Now it is possible to switch on the infrared heaters, the light and the music function.
Color light
Time setting
Temperature setting
Time/Temperature+
Time/Temperature-
ON/OFF
1)Startup
Press to switch on the display and heaters start to work, the length of time is automatically set to 99 minutes
and the air temperature inside the cabin will be presented. Press again could switch off the heaters.
2)Temperature settings
The left display refers to the air temperature. Press , you can set the desired temperature from 35℃ to 60℃
by pressing the / keys,Interval=1℃; The setting number blinks 10 seconds then automatically presents
the air temperature; When at this temperature, the heaters will stop working automatically; When it fall 2℃
below this temperature, the cabin will start up automatically.
Please note: The maximum air temperature reachable in the cabin may be lower than the desired
temperature. This is dependent on the temperature outside the cabin. Default temperature=40℃
3)Time settings
The right display refers to the length of time. Press , you can set the desired time from 5mins to 99mins
by pressing the / keys; Interval=1mins; When count down to 00, the heaters will shut off automatically.
Default time=99minutes.
5)Mp3 player
USB/SD or Bluetooth mode:
You can select songs by short pressing the / keys and adjust the volume (0-32) by long pressing
the / keys. The key for pause.
FM radio mode:
Long press to search stations (87.5MHZ-108MHZ) automatically, the system will save all of them;
You can select stations by short pressing the / keys and adjust the volume (0-32) by long pressing
the / keys. 10/12
EN
Activate the MP3 player by pressing and holding the " ” button on the MP3 player.  Select the
preferred mode with brief repeated presses of the " "button on the MP3 player.(USB, MMC CARD,
Bluetooth,FM radio)
10

SERVICE
Use instructions
Drink plenty of liquids before and after use of the infrared cabin.
Dry yourself off completely.
The optimal cabin temperature for a pleasant session lies between 35 and 60℃.
After a heating period of an hour at the latest, the cabin should be switched off and a heating brake of
at least 30 minutes should be taken.
Maintenance instructions
Clean the cabin with a damp cotton towel, dry with a clean dry towel.
Clean the glass with a window/glass cleaner and a soft cloth.
Do not pour water in the control panel or clean it with wet cloth. For cleaning purposes, use a cleaning
cloth that has been only slightly moistened with a mild soapy solvent (dish detergent).
Do not use chemical detergents to clean the cabin.
Please fasten the screws of the bench once every three months, avoid the loose or drop off.
11/12
It is recommended to take a warm shower and relax after use.
Notes:
EN
11

Sundance infrared sauna
12

Sundance infrarot sauna
AUFBAUANLEITUNG
Sundance de
13

14
EINLEITUNG
Vielen Dank für den Kauf unseres Produkts.
Bitte lesen Sie sorgfältig diese Anleitung durch, ehe Sie aufbauen und bewahren Sie sie hinterher
auf. Bitte schreiben Sie die Kontrollbox Seriennummer der Kabine auf, den diese Nummer werden
Sie im Falle einer Reperatur oder bei der Bestellung von Ersatzteilen brauchen.
ACHTUNG
Installation und Reparatur sollten nur von einem professionellen Elektriker durchgeführt werden!
Überprüfen Sie die Versorgungsleitung und gehen Sie vorher sicher, dass die geerdete Steckdose
richtig angeschlossen ist.
Nutzen Sie nur die Originalteile. Teilen Sie die Steckdose nicht mit anderen Geräten.
Wenn nicht in Gebrauch, machen Sie den Strom der Kabine aus.
Lokalisieren Sie die Innentüren auf einer flachen, gleichmäßigen und trockenen Oberfläche.
GEFAHR
Heizungen dürfen keinen Wasserspritzern ausgesetzt werden; Duschköpfe sollten nicht
innerhalb der Infrarot Kabine installiert werden. Die Abdeckung des Heizkörpers verursacht eine
Brandgefahr durch Überhitzung. Decken Sie die Heizungen nicht ab!
Halten Sie entflammbare oder leicht entzündliches Material/Objekte (z. B. Handtücher) immer
vom Heizkörper fern.
Fassen Sie den Heizkörper nicht während und nach der Nutzung an, da Brandgefahr durch heiße
Teile besteht.
Die Glühbirne erwärmt sich bei Gebrauch. Wenn die Lampe gewechselt werden muss, ziehen Sie
die Kabine ab und lassen Sie die Lampe abkühlen, bevor Sie sie wechseln.
Sollte der elektrische Anschluss beschädigt werden, muss er ersetzt werden - entweder vom
Hersteller oder von einem zugelassenen Elektriker!
WARNUNG
Wenn Sie an Krankheiten oder anderen gesundheitlichen Problemen leiden, vor allem
Herzerkrankungen oder Kreislaufstörungen oder wenn Sie Medikamente einnehmen, sollten Sie
einen Arzt konsultieren, bevor Sie die Infrarotkabine benutzen. Kinder und schwache Personen
sollten niemals ohne Aufsicht in der Kabine sein.
Wenn Sie sich in der Infrarotkabine nicht wohl fühlen, brechen Sie sofort ab und konsultieren
Ihren Arzt. Gehen Sie nie in eine heiße Infrarotkabine, wenn Sie Alkohol, starke Medikamente
oder Betäubungsmittel genommen haben.
Technische Daten
Model Sundance-A17
Cabin material Regular hemlock
Länge 1594 mm
Weite(Tiefe) 993 mm
Größe 1940 mm
Voltage 230volt 50Hz
Radiators Type Ruby halogen tube radiator & Carbon fiber tube radiator
Total output 2350W 10.2A
Back panel 350W x 3
Front 400W x 2
Calves 500W x 1

3/12
PARTS LIST
EN
Cabin Individual parts (variations possible)
NO NAME Q'TY
1
3
4
6
8
10
1
1
1
1
1
1
11 1
12
1
13
1
Box No
3
2
2
2
4
3
1
1
2 1 1
5 2 4
91 4
1
14
1
71 2
1
Floor panel(1594*993*65mm)
Back panel (1860*1526*43.5mm)
Side panel 2 (1860*595*48mm)
Side panel 1 (1860*595*48mm)
Side glass 1830(*294*6)
Upright column 1(left,1860*96*96mm)
Upright column 2(right,1860*96*96mm)
Top panel (1594*993*65mm)
Bench support panel (1468*90*40mm)
Calves guardrail (670*250*43mm)
Bench surface panel (1468*450*33mm)
1
2
3
4
5
7
6
8
9
10
11
12
13
14
15
16
17
Back guardrail (1468*728*43mm)
Front glass 1(1830*408*6mm)
Front glass 2(with hole，1830*408*6mm)
15
PARTS LIST
Kabine Einzelteile (Variationen möglich)
NO NAME Q'TY Box No
1 Boden panel(1594*993*65mm) 1 3
2 Rück panel (1860*1526*43.5mm) 1 1
3 Neben panel 1 (1860*595*48mm) 1 2
4 Nebenpanel 2 (1860*595*48mm) 1 2
5 Seitenglass (1830*294*6) 2 4
6 Aufrechte Säule 1(left,1860*96*96mm) 1 2
7 Aufrechte Säule 2(right,1860*96*96mm) 1 2
8 Vorderglas 1(1830*408*6mm) 1 4
9 Vorderglas 2(with hole，1830*408*6mm) 1 4
10 Top panel (1594*993*65mm) 1 3
11 Calves Schutzgeländer (670*250*43mm) 1 1
12 Hinteres Schutzgeländer (1468*728*43mm) 1 1
13 Bank support panel (1468*90*40mm) 1 1
14 Bank Oberfläche panel (1468*450*33mm) 1 1

4/12
ASSEMBLE INSTRUCTIONS
Assemble tips
Tools
Spiral drill (kit)
Screwdriver (kit)
Allen Wrench (kit)
Spirit level
Tape measure Electric drill
Cutter
Pencil
Hammer
Stepladder
Hardware parts (variations possible)
Please remove transport packaging and inspect that your infrared cabin has been delivered complete and
intact before beginning assemble.
A least 2 persons are required for assemble of the cabin
Please check the countersink and hole diameter of the drill holes to avoid damaging the wood..
The minimum room height required for installation is 2065mm
EN
21x
Φ4*40
2x
Φ6*60
Rubber strip
17m 16x
Φ4*50
15
16
17
4
1
3
1
2
1
MDF cover (1568*967*3mm)
NO NAME Q'TY Box No
Door handle (outside,180*40*45mm & inside,120*40*45mm)
Glass door (1798*572*6mm)
Glass clip
1x
16
NO NAME Q'TY Box No
15 Glastür (1798*572*6mm) 1 4
16 Türgriff (außen,180*40*45mm & innen,120*40*45mm) 2 1
17 MDF cover (1568*967*3mm) 1 3
Rubber strip Glass clip
Hardware Teile (Variationen möglich)
AUFBAU SCHRITTE
Tipps zum Zusammenbauen
Bitte entfernen Sie die Transportverpackung und inspizieren Sie Ihre Infrarotkabine, ob alles
vollständig und intakt ist, bevor Sie mit dem aufbauen beginnen.
Mindestens zwei Personen sind für den Zusammenbau notwendig.
Bitte überprüfen Sie die Senkung und Lochdurchmesser der Bohrlöcher, um das Holz nicht zu
beschädigen.
Die minimale Raumhöhe für die Installation beträgt 2065mm.
WERKZEUGE
Schraubenzieher (kit) Messband Bohrer
Spiralbohrer (kit) Hammer
Sechskantschlüssel (kit) Cutter Trittleiter
Spirit level Stift

5/12
ASSEMBLE INSTRUCTIONS
Assemble steps
EN
1
2
3
4
8-Φ4*40
5X2
(A)
(B)
(1)
(3)
(2)
(4)
Note: connect front
heater cable
17
AUFBAU ANLEITUNG
Aufbau Schritte
Achtung:
Verbinden Sie das vordere Heizkabel

6/12
ASSEMBLE INSTRUCTIONS
Assemble steps
EN
6
7
8
9
2-Φ4*40
(1)
(2)
11-Φ4*40
10
Make sure the temperature sensor should be out about
2cm from the silicon pipe
（pipe/3cm+sensor/2cm=5cm away from ceiling）.
(6)
(5)
Note: connect front
heater cable
18
Achtung:
Verbinden Sie das vordere Heizkabel
Vergewissern Sie sich, dass der Temperatursensor 2 cm
von der Silikonleitung entfernt ist
(pipe/3cm+sensor/2cm=5cm von der Wand entfernt.)
AUFBAU ANLEITUNG
SCHRITTE

7/12
ASSEMBLE INSTRUCTIONS
Assemble steps
EN
(
9
) (
10
)
11
4-Φ4*50
8-Φ4*50
14
12
4-Φ4*50
Front
Back
13
(7) (8)
19
Vorne
Hinten
AUFBAU ANLEITUNG
SCHRITTE

8/12
ASSEMBLE INSTRUCTIONS
Assemble steps
EN
Note: connect all cables on the roof of the cabin
Rubber
Strip
15
17
16
(11)
Handle
Glass door
Handle
2-Φ6*60
Wood cover
Hinge surface
Rubber fitting
Glass door
Hinge bottom
Rubber fitting
Hex screw
Glass clip
20
AUFBAU ANLEITUNG
Schritte
Achtung: Verbinden Sie alle Kabel auf dem Dach der Kabine
Glass clip
Handle
Glass door
Handle
Rubber
Strip
Wood cover
Hinge surface
Rubber fitting
Hex screw
Hinge bottom
Rubber fitting
Glass door
