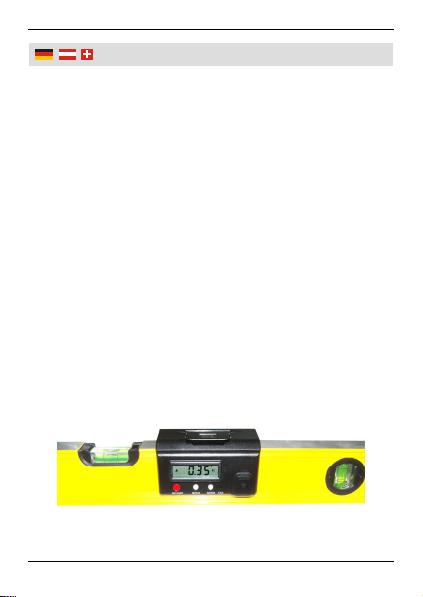

Westfalia 94 46 86 User manual

Westfalia Bedienungsanleitung
Nr. 108894

Digitaler Aufsatz für Wasserwaagen
A
rtikel Nr. 94 46 86
Digital Spirit Level
A
rticle No. 94 46 86
Bedienungsanleitung
Instruction Manual

II
Instruction manuals provide valuable hints for using
your new device. They enable you using all functions,
and they help you avoiding misunderstandings and
preventing damage.
Please take the time to read this manual carefully and
keep it for future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für
den Umgang mit Ihrem neuen Gerät. Sie ermöglichen
Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen,
Missverständnisse zu vermeiden und Schäden
vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungs-
anleitung in Ruhe durchzulesen und bewahren Sie sie
für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overview
1 2 3
4 5 6 7 8
9

IV

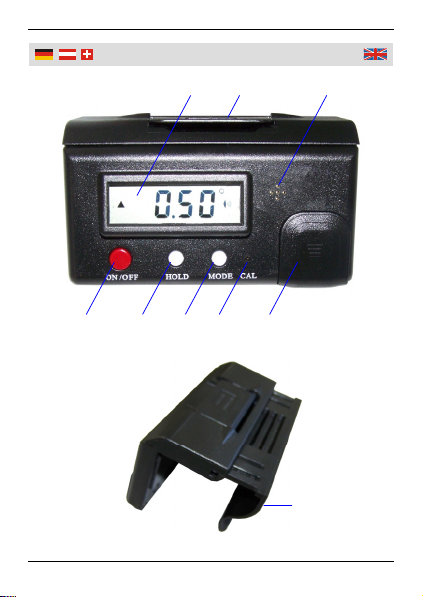

1 Display Display
2 Verschlussclip Locking Clip
3 Summer Buzzer
4 Ein-/Ausschalttaste ON/OFF Key
5 Haltetaste HOLD HOLD Key
6 Modustaste MODE MODE Key
7 Kalibrierung CAL Calibration CAL
8 Batteriefach Battery Compartment
9 Breiteneinstellung Width Adjustment

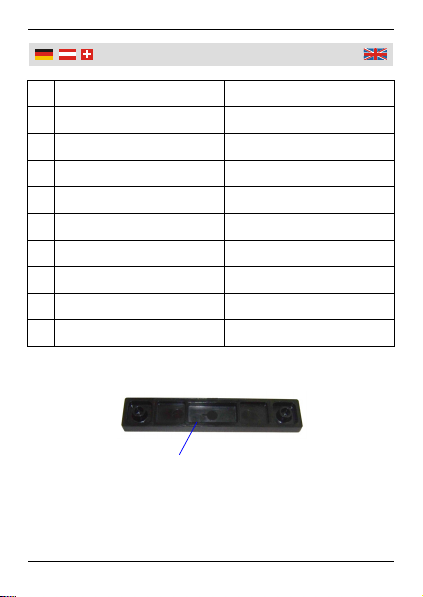

10 Ausgleichsadapter Adjustment Adaptor
Übersicht
|
Overview
10

1
Safety Notes ...................................................... Page10
Before first Use .................................................. Page11
Inserting / Replacing the Batteries ..................... Page11
Installation.......................................................... Page11
Using ................................................................. Page12
Calibration.......................................................... Page13
Technical Data................................................... Page15
Cleaning and Storing ......................................... Page15
Sicherheitshinweise ............................................Seite 2
Vor der ersten Benutzung ...................................Seite 3
Einsetzen / Ersetzen der Batterien......................Seite 3
Installation...........................................................Seite 4
Benutzung...........................................................Seite 5
Kalibrierung.........................................................Seite 6
Technische Daten...............................................Seite 8
Reinigung und Lagerung.....................................Seite 8
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von
Fehlfunktionen, Schäden und gesundheitlichen
Beeinträchtigungen folgende Hinweise:
Diese Bedienungsanleitung gehört zu diesem Produkt.
Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Bitte legen Sie die Bedienungsanleitung
dem Produkt bei, wenn Sie es an Dritte weitergeben!
Lassen Sie Verpackungsmaterial nicht achtlos
herumliegen. Plastiktüten etc. können zu einem
gefährlichen Spielzeug für Kinder werden.
Das Gerät ist kein Spielzeug. Halten Sie es von Kindern
fern.
Nehmen Sie die Batterien bei längerem Nichtgebrauch
aus dem Gerät.
Batterien dürfen nicht geladen, nicht auseinander
genommen, ins Feuer geworfen oder kurzgeschlossen
werden.
Zerlegen Sie das Gerät nicht und unternehmen Sie
keine Reparaturversuche. Das Gerät enthält keine
durch Sie auswechselbaren oder zu reparierenden
Teile. Wenden Sie sich bei Problemen an unseren
Kundenservice.
Batterien und Akkus gehören
nicht in den Hausmüll.
Sie können sie kostenlos an uns
zurück senden oder bei örtlichen
Geschäften oder Batteriesammel-
stellen abgeben.

3
Bedienun
g
Vor der ersten Benutzung
Entfernen Sie den Kunststoffstreifen, der als Transport-
sicherung am Batteriefach (8) angebracht ist.
Einsetzen / Ersetzen der Batterien
Das Batteriefach (8) befindet sich an der Frontseite der
digitalen Wasserwaage.
1. Ziehen Sie die Batteriefachklappe nach unten und
klappen Sie diese dann an der Unterseite hoch, um das
Batteriefach zu öffnen.
2. Setzen Sie zwei neue Batterien des Typs CR2032 in
das Batteriefach ein.
3. Beachten Sie die Polarität. Der Pluspol zeigt nach
oben.
4. Schließen Sie das Batteriefach wieder.
Die Batterien sollten ersetzt werden, wenn die Anzeigen
im Display schwächer werden oder die Messwerte nicht
nachvollziehbare Ergebnisse liefern.

4
Bedienun
g

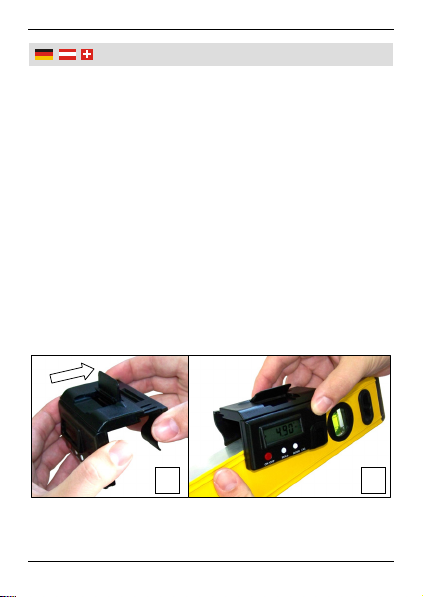

Installation
1. Kippen Sie den Verschlussclip (2) nach oben, um die
Verriegelung der Breiteneinstellung zu lösen.
2. Ziehen Sie die Breiteneinstellung (9) nach hinten
(Bild a).
3. Setzen Sie die digitale Wasserwaage auf die
Wasserwaage (Bild b).
4. Schieben Sie die Breiteneinstellung soweit wie möglich
gegen den Rand der Wasserwaage.
5. Drücken Sie den Verschlussclip nach unten, um die
Verriegelung der Breiteneinstellung zu schließen.
6. Falls notwendig, verwenden Sie zusätzlich den
Ausgleichsadapter (10) an der Rückseite der digitalen
Wasserwaage.
a b

5
Bedienun
g
Benutzung
1. Schalten Sie die digitale Wasserwaage über die Ein-
/Ausschalttaste (4) ein.
2. Verwenden Sie die Modustaste MODE (6), um
zwischen den jeweiligen Maßeinheiten umzuschalten.
Die Anzeige kann hierbei in Grad (º), Prozent (%),
Zoll/Fuß (IN/FT) oder in Millimeter/Meter (mm/M) erfolgen.
3. Lesen Sie das aktuelle Messergebnis im Display (1) ab.
Wird die Wasserwaage in einem Winkel >90º gehalten,
so wird die Anzeige auf dem Display zur besseren
Lesbarkeit automatisch um 180º gedreht.
4. Drücken Sie auf die Haltetaste HOLD (5), um das
aktuelle Messergebnis im Display „einzufrieren“. Der
Wert blinkt dabei im Display. Drücken Sie erneut auf
die Haltetaste, um wieder zur Anzeige der aktuellen
Messwerte zurückzukehren.
5. Schalten Sie die digitale Wasserwaage über die Ein-
/Ausschalttaste wieder aus.

6
Bedienun
g

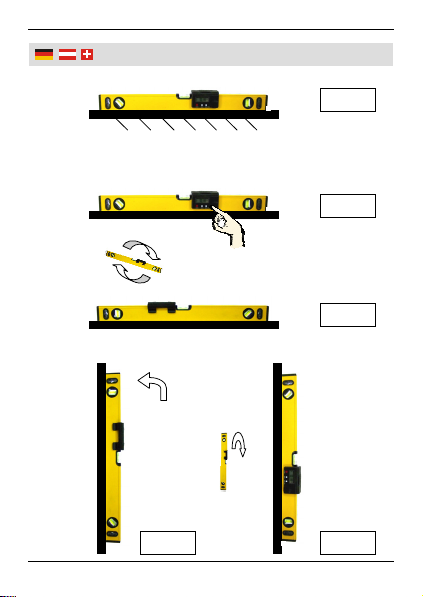

Kalibrierung
Die digitale Wasserwaage ist bereits werksseitig kalibriert.
Falls notwendig kann das Gerät manuell vom Anwender
neu kalibriert werden.
1. Montieren Sie die digitale Wasserwaage auf eine
Wasserwaage (Bild 1).
2. Schalten Sie die digitale Wasserwaage ein. Drücken
Sie mit einem feinen, nicht zu spitzen Gegenstand auf
die eingelassene Kalibrierungstaste CAL (7). Der
Summer (3) erzeugt einen Piepton (Bild 2).
3. Legen Sie die Wasserwaage auf einen waagerechten,
ebenen Untergrund und drücken Sie einmal auf die
Modustaste MODE (6). Warten Sie bis der Piepton
ertönt.
4. Drehen Sie die Wasserwaage um 180º und drücken
Sie einmal auf die Modustaste. Warten Sie bis der
Piepton ertönt (Bild 3).

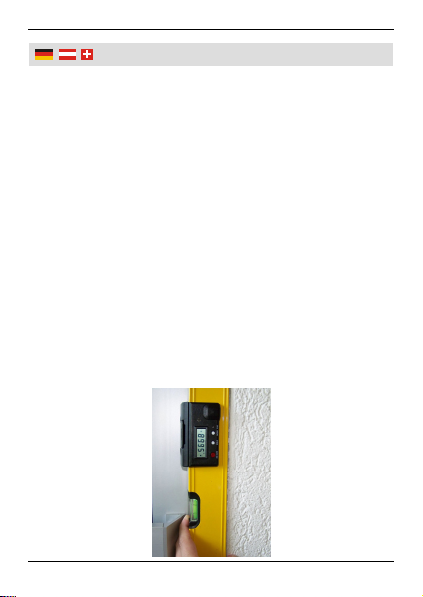

5. Stellen Sie die Wasserwaage senkrecht in einem
rechten Winkel auf und drücken Sie einmal auf die
Modustaste. Warten Sie bis der Piepton ertönt (Bild 4).
6. Drehen Sie die Wasserwaage um 180º und drücken
Sie einmal auf die Modustaste. Warten Sie bis der
Piepton ertönt (Bild 5).
7. Der Kalibriervorgang ist beendet wenn der Piepton
stoppt.
Hinweis: Halten Sie die Wasserwaage während des
Kalibriervorganges absolut ruhig.

7
Bedienun
g
Bild 1
Bild 2
Bild 3
Bild 4 Bild 5
180º
90º
180º

8
Technische Daten
Batterie: 2 x CR2032
Messbereich: 0º +/-90º
Auflösung: 0,05º – 0,1º
Abmessungen: 95 (B) x 53 (H) mm
Klemmbreite: Ca. 15 – 35 mm
Gewicht (inkl. Batterie): Ca. 88 g
Reinigung und Lagerung
Reinigen Sie das Gerät nur mit einem weichen,
trockenen, oder leicht angefeuchteten Tuch.
Verwenden Sie keine Reinigungsmittel oder
Chemikalien, diese könnten die Oberflächen
beschädigen.
Lagern Sie das Gerät an einem trockenen, vor Staub
und Schmutz geschützten Ort.

9
Notizen

10
Safet
y
Notes
Please note the following safety notes to avoid
malfunctions, damage or physical injury:
This manual belongs to the product. It contains
important notes on operating the unit. Please pass it
on along with the unit if it is handed over to a third
party!
Dispose of the packaging materials carefully; the
plastic bags may become a deadly toy for children.
This device is not a toy. Do not let children play with it.
If you do not plan to use the unit for some time, remove
the batteries.
Do not disassemble, burn, or short-circuit batteries and
do not attempt to recharge non-rechargeable batteries.
Do not disassemble the unit or attempt to repair it
yourself. It does not contain parts serviceable by you.
In the case of questions or problems, turn to our
customer support.
Batteries and rechargeable
batteries do not belong in
household garbage.
For battery disposal, please check
with your local council.

11
O
p
eration
Before first Use
Remove the plastic strip that is located at the battery
compartment (8). It has been added for transport safety.
Inserting / Replacing the Battery
The battery compartment (8) is located at the front side of
the digital spirit level.
1. Pull down the battery compartment lid and then pull it
up towards you to open the battery compartment.
2. Insert two new batteries of the type CR2032 into the
battery compartment.
3. Pay attention to the polarity of the batteries. The plus
pole has to face up.
4. Close the battery compartment.
Replace the batteries if the display gets weaker or if it
shows incomprehensible results.

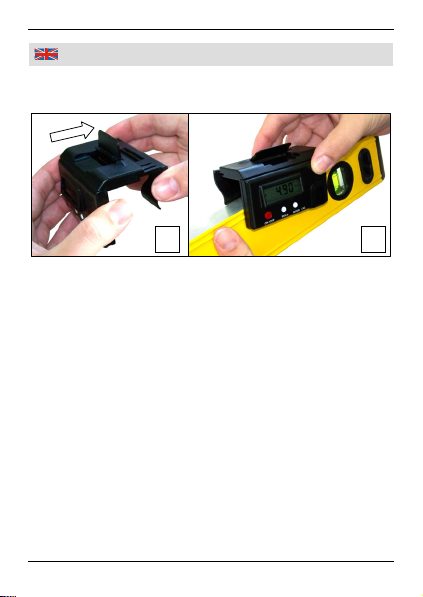

Installation
1. Release the locking clip (2) by pushing it up to release
the lock of the width adjustment (9).
2. Pull the width adjustment clip (2) backwards (Fig. a).
3. Place the digital spirit level on the selected spirit level
(Fig. b).
4. Press the adjustable clip as far as it will go towards the
spirit level.
5. Press down the locking clip to lock the width
adjustment into position.

12
O
p
eration
6. If necessary, additionally install the adjustment adaptor
(10) at the back side of the digital spirit level.
Using
1. Use the ON/OFF key (4) to switch on the digital spirit
level.
2. Use the MODE key (6) to switch between the different
measuring units: degree (º), percentage (%), inch/feet
(IN/FT) or millimetre/metre (mm/M).
3. The display (1) shows the currently measured value. If
you tilt the digital spirit level in an angle >90º, the
display automatically flips over by 180 º for better
readability.
4. Press the HOLD key (5) to freeze the currently
measured value on the display. The value blinks now
on the display. Press the HOLD key one more time to
return and show the currently measured values.
5. Use the ON/OFF key to switch off the digital spirit level.
a b

13
O
p
eration
Calibration
The digital spirit level has been calibrated in the factory for
maximum accuracy. If necessary, the digital spirit level
can be re-calibrated.
1. Clip the digital spirit level to a spirit level (Fig. 1).
2. Switch on the digital spirit level. Use an object that is
fine but not too sharp to press the recessed calibration
key CAL (7). The buzzer (3) starts to beep (Fig. 2).
3. Place the digital spirit level on a flat and level surface
and press the MODE key (6) once. Wait for a few
seconds until the buzzer beeps.
4. Place the spirit level reverse horizontal by 180º and
press the MODE key once. Wait until the buzzer beeps
(Fig. 3).
5. Place the spirit level vertically (in a right angle) and
press the MODE key once. Wait until the buzzer beeps
(Fig. 4).
6. Flip over the spirit level by 180º and press the MODE
key once. Wait until the buzzer beeps (Fig. 5).
7. Calibration is completed when the buzzer has stopped
beeping.
Note: Ensure the digital spirit level is kept absolutely
steady during calibration.

14
O
p
eration
Fi
g
.1
Fi
g
.2
Fi
g
.3
Fi
g
.4 Fi
g
.5
180º
90º
180º

15

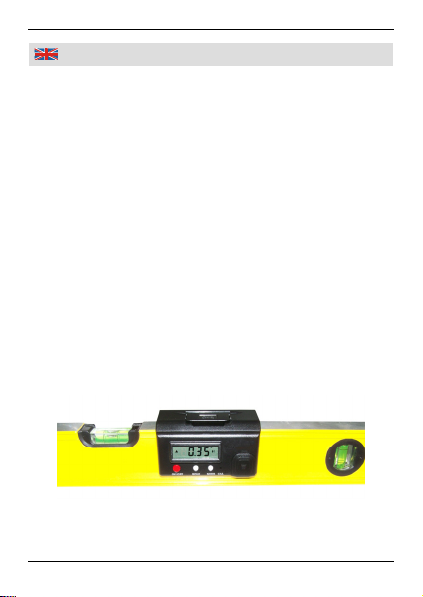

Technical Data
Battery: 2 x CR2032
Measuring Range: 0º +/-90º
Resolution: 0.05º – 0.1º
Dimensions: 95 (W) x 53 (H) mm
Clamp Width: Approx. 15 – 35 mm
Weight (incl. Battery): Approx. 88 g
Cleaning and Storing
Clean the device with a smooth and dry linen cloth. If
necessary moisten it slightly.
Do not use any solvents, detergents, sharp edged
objects and the like for cleaning.
Store the unit on a dry place that is protected from dust
and dirt.
