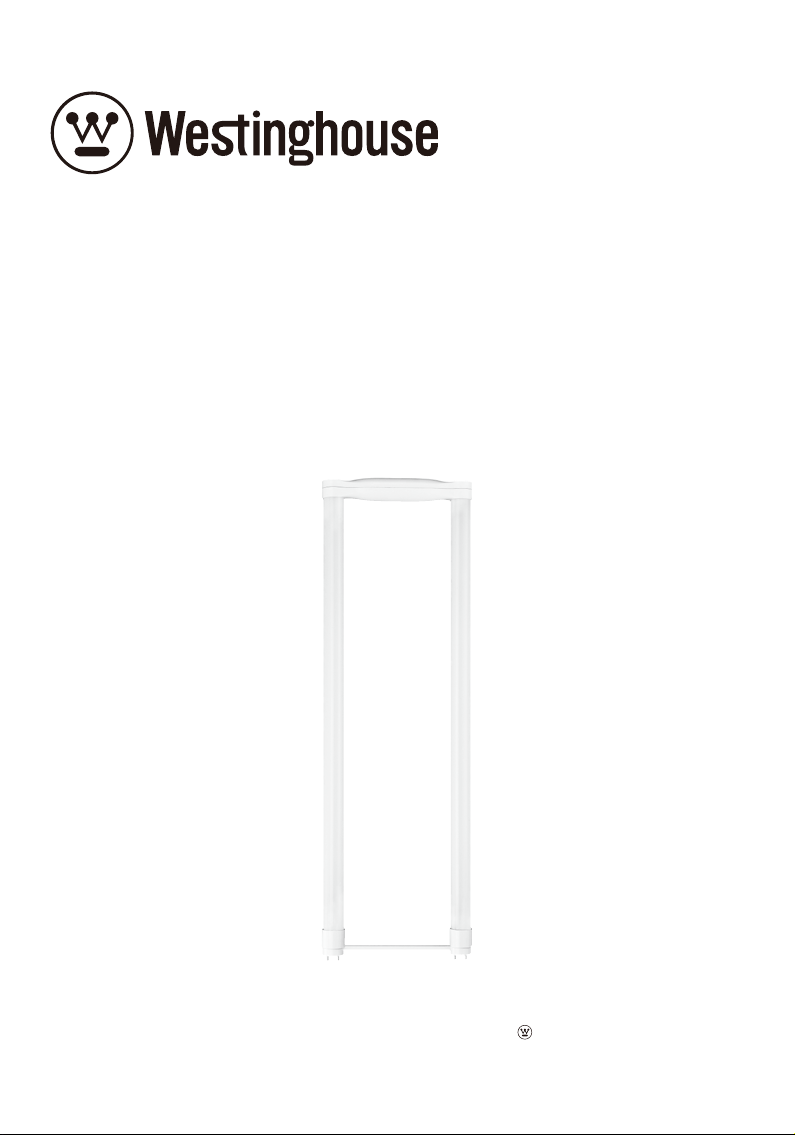

Westinghouse WL50380 User manual

ESF-WH-033
1
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com , WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are
trademarks of Westinghouse Electric Corporation. Used under license by Westinghouse Lighting. All rights reserved. Made in China
Owner’s Manual
Manual del Usuario
Guide d’utilisation

ESF-WH-033
2
3) Do not apply uncertified LED driver with the product.
4) NOT FOR EMERGENCY LIGHTING.
1) Product should be installed by qualified electrician.
2) Switch off the power supply before commencing work, make sure correct connection before you power on.
For your and other safety please read the precaution carefully before installation:
Widely used in residential buildings, offices, shopping malls, supermarkets, hosptials, assembly lines, warehouses, etc. for
energy saving illumination.
1.Product Features:
2.Product Applications:
Full glass housing: No Aging, Yellowing, Bending
UL certified
3.Installation Instructions:
Please completely comply with this instructions and notes, to ensure that the product is operated in a safe condition.
Safety Precautions:
This device complies with Part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) this device may not cause harmful
interference,and (2) this device must accept any interference received,
including interference that may cause undesired operation.

ESF-WH-033
3
Wiring Instructions - Electronic Ballast
Retrot luminaire with 1 lamp
Retrot luminaire with 2 lamp
Retrot luminaire with 4 lamp

ESF-WH-033
4
WARNING:
Risk of re or electric shock. Installation of this Retrot Kit requires knowledge of electrical
systems. If you are not qualied , do not attempt installation, and contact a qualied electrician.
Install this kit only in luminaires that have the construction features and dimensions shown in
the photographs and drawings.
Do not make or alter any open holes in an enclosure of wiring or electrical components during
kit installation.
To prevent damage to wiring, do not expose wires to the edges of sheet metal or other sharp objects.
To avoid potential re or shock hazard, do not use this retot kit in luminaires employing shunted
bi-pin lampholders. Note: Shunted lamp holders are found only in uorescent luminaires with
Instant-Start ballasts. Instant-Start Ballasts can be identied by the words "Instant Start" or "I.S."
marked on ballast. This designation may be in the form of a statement pertaining to the ballast itself,
or may be combined with the marking for the lamps with which the ballast is intended to be used, for
example F40T12/IS. For more information, contact the LED luminaire retrot kit manufacturer.
Installers should not disconnect existing wires from lampholder terminals to make new connections
at lampholder terminals. Instead installers should cut existing lampholder leads away from the
ballast and make new electrical connections to lampholder lead wires by employing applicable
connectors.
WARNING- Risk of re or electric shock. Luminaire wiring and electrical parts may be damaged when
drilling for installation of LED retrot kit. Check for enclosed wiring and components.
THE RETROFIT ASSEMBLY IS ACCEPTED AS A COMPONENT OF A LUMINAIRE WHERE THE SUITABILITY
OF THE COMBINATION SHALL BE DETERMINED BY UL OR AUTHORITIES HAVING JURSDICTION.
The units covered by this report were intended to retrot surface mount without diuser, Type IC or non-IC
recessed mount Listed uorescent luminaires that use maximum three tubular lamps, the minimum lamp
compartment dimensions are listed below:
MINIMUM LAMP COMPARTMENT DIMENSIONS
Model [Length x Width x Height][mm]
LED 18T8/UB6/XX Ballast Bypass 605x604x81

ESF-WH-033
5
3) No utilice un conductor LED no certificado con el producto.
1) El producto debe ser instalado por un electricista calificado.
2) Apague el interruptor antes de comenzar a trabajar, asegurece de corregirlo antes de volver a conectarlo.
Por su seguridad y la de los demás, por favor lea con atención antes de la instalación:
Se usan en zonas residenciales, oficinas, centro comerciales, supermercados, hospitales, líneas de producción, almacénes,
hospitales, etc, para ahorrar energía.
1. Características del producto
2. Aplicación del producto:
Covertura para todo el hogar: no envejece, no se vuelve amarillo y no se dobla.
UL ceritificado
3. Instrucciones para la instalación:
Por favor sigue completamente estas instrucciones y observaciones para poder asegurarse que el producto funcione de modo seguro.
Medidas de seguridad:
4) NO APTO PARA LUZ DE EMERGENCIA.
Este dispositivo cumple la Parte 15 de las Reglas FCC.
Su funcionamiento está sujeto a las dos siguientes
condiciones: (1) que este dispositivo no pueda producir
interferencias dañinas, y (2) que este dispositivo debe
aceptar cualquier interferencia recibida, incluidas las
interferencias que pudieran producir un funcionamiento no
deseado.

ESF-WH-033
6
Instrucciones de Cablead - Balastros eléctricas
Montaje con una lámpara
Montaje con dos lámparas
Montaje con cuatro lámparas

ESF-WH-033
7
AVISO:
Riesgo de incendio o descarga eléctrica. Para la instalación de este equipo de Reacondicionamiento se
necesita tener conocimientos de sistemas eléctricos. Si no eres calicado, no intentes instalarlo, y
contacta a un electricista calicado.
Solamente instala este equipo en aquellas lámparas que cuenten con las características y dimensiones
que se muestran en las fotografías.
No alteras ningún agujero abierto en el cableado o en los componentes eléctricos durante la
instalación del equipo.
Para evitar que se dañe el cableado, no expones cables a los bordes de la lámina metálica u otros
objetos cortantes .
Para evitar la posibilidad de incendio o descarga eléctrica, no utilizes este equipo en luminarios que
cuenten con un portalámparas de dos patillas con puente. Observación: los portalámparas con puentes
solamente se pueden encontrar en aquellos uorescentes con balastros con arranque rápido. Los
balastros con arranque rápido se pueden identicar con las palabras "Arranque Rápido" o "A.R." como
se muestra en el balastro. Dicha designación puede aparecer en una forma perteneciente a dicho
balastro, o sino con la marca de la lámpara con la cual dicho balastro debe usarse, por ejemplo
F40T12/IS. Para más información, por favor contacte al fabricante del equipo de la lámpara.
La persona que la instale no debe desconectar los cables existentes del portalámparas para hacer
nuevas conecciones en el mismo. Lo que deben hacer es cortar los cables del portalámparas lejos de la
balastro y hacer nuevas conecciones eléctricas en el portalámparas utilizando los conectores
correspondientes.
ADVERTENCIA- Riesgo de incendio o descarge eléctrica. Los cables de la lámpara o las partes eléctricas
se pueden dañar cuando se perfore para la instalación del kit de retroajuste del LED. Controle el
cableado adjunto y componentes.
EL MONTAJE REACONDICIONAMIENTO SE ACEPTA COMO COMPONENTE DE LA LÁMPARA DONDE LA
PERTENENCIA DE LA COMBINACIÓN SERÁ DETERMINADA POR EL UL O AUTORIDADES QUE TENGAN
JURISDICCIÓN.
Las unidades cubiertas en este informe tiene el n de modernizar el montaje supercial sin difusor, Tipo IC o
el montaje empotrado sin IC que aparecen en las lámparas orecentes que utilizan como máximo tres tubos,
las mínimas dimensiones del compartimiento de la lámpara aprecen a continuación:
LAS DIMENCIONES MÍNIMAS DEL COMPARTIMIENTO DE LA LÁMPARA
Modelo [Largo por Ancho por Alto][mm]
LED 18T8/UB6/XX Ballast Bypass 605x604x81

ESF-WH-033
8
3) N’utilisez pas de driver LED non certifié avec ce produit.
1) Le produit doit être installé par un électricien qualifié.
2) Coupez le courant avant de commencer les travaux et assurez-vous que les connexions sont correctes avant de le remettre.
Pour votre sécurité et celle des autres, veuillez lire attentivement les précautions à prendre avant l’installation:
Largement utilisé dans les bâtiments résidentiels, les bureaux, les centres commerciaux, les supermarchés, les hôpitaux, les chaînes
de montage, les entrepôts, etc. pour un éclairage économe en énergie.
1. Caractéristiques du produit:
2. Applications du produit:
Boîtier entièrement en verre, pas d’usure, de jaunissement, de courbure
Certifié UL
3. Consignes d’installation:
Veuillez vous conformer scrupuleusement aux instructions et autres notes afin de garantir le fonctionnement en toute sécurité du
produit.
Mesures de sécurité:
4) NE CONVIENT PAS À L’ÉCLAIRAGE DE SECOURS.
Cet appareil est conforme à la partie 15 des règles FCC.
L'exploitation est soumise aux deux conditions suivantes :
(1) cet appareil ne doit pas causer des interférences
nocives et (2) cet appareil doit accepter toute interférence
reçue, dont les interférences pouvant être causés par une
opération indésirable.

ESF-WH-033
9
Instructions de câblage - ballast électronique
Luminaire rénové à 1 lampe
Luminaire rénové à 2 lampe
Luminaire rénové à 4 lampe

ESF-WH-033
10
AVERTISSEMENT:
Risque d'incendie ou de choc électrique. L'installation de ce kit de rénovation nécessite des
connaissances dans le domaine des systèmes électriques. Si vous n'êtes pas qualié, n'essayez pas de
procéder à l'installation et contactez un électricien qualié.
Installer ce kit uniquement dans les luminaires ayant les spécicités et les dimensions indiquées sur les
photos et/ou les dessins.
N'eectuez et ne modiez aucun trou ouvert dans un boîtier de câbles ou dans des composants
électriques pendant l'installation du kit.
Pour éviter d'endommager les câbles, ne les exposez pas aux rebords de feuilles en métal ou à d'autres
objets tranchants.
Pour éviter tout risque d'incendie ou de choc potentiel, n'utilisez pas ce kit de rénovation dans des
luminaires utilisant des douilles bi-contact shuntées. Note: les douilles d'ampoule shuntées se trouvent
uniquement sur les luminaires uorescents avec des ballasts à démarrage instantané. Les ballasts à
démarrage instantané peuvent être identiés par la mention «Instant-Start (démarrage instantané)» ou
«I.S.» inscrite sur le ballast. Cette désignation peut prendre la forme d'une déclaration concernant le
ballast lui-même, ou peut être combinée avec le marquage pour les ampoules avec lesquelles le ballast
doit être utilisé, par exemple F40T12/IS. Veuillez contacter le fabricant du kit de rénovation de luminaire
LED pour obtenir plus d'informations.
Les installateurs ne doivent pas déconnecter les câbles raccordés aux terminaux du support de la lampe
pour eectuer de nouvelles connexions sur ces terminaux. Les installateurs doivent plutôt débrancher
les ls du ballast et eectuer de nouvelles connexions aux ls du support de la lampe en employant des
connecteurs adaptés.
ATTENTION: risque d'incendie ou de choc électrique. Les câbles et éléments électriques du luminaire
peuvent être endommagés lors du perçage nécessaire à l'installation du kit de rénovation LED. Vériez
la présence de câbles et de composants.
LE SYSTÈME DE RÉNOVATION EST ACCEPTÉ EN TANT QUE COMPOSANT D’UN LUMINAIRE LORSQUE
L’ADÉQUATION DE LA COMBINAISON A ÉTÉ DÉTERMINÉE PAR UL OU LES AUTORITÉS COMPÉTENTES.
Les unités concernées par ce rapport ont été conçues pour la rénovation de luminaires uorescents installés
en surface sans diuseurs et de type IC ou non IC encastrés qui utilisent au maximum 2 lampes tubulaires. Les
dimensions minimum du compartiment de la lampe sont indiquées ci-dessous :
DIMENSIONS MINIMALES DU COMPARTIMENT DE LA LAMPE
Maquette [Longueur x Largeur x Hauteur][mm]
LED 18T8/UB6/XX Ballast Bypass 605x604x81
