Westward 24AD44 Service manual

Please read and save these instructions. Read through this owner’s manual carefully before using product. Protect
yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions could
result in personal injury and/or damage to product or property. Please retain instructions for future reference.
Operating Instructions and Parts Manual 24AD44
65 Ft. AUTO REWIND HOSE REEL
FORM ZYZ44
Printed in China
07/13
Description
The Wall-Mounted Hose Box with Automatic spring hose recoil is designed for irrigation of the garden and is intended
for use in hobby gardens.

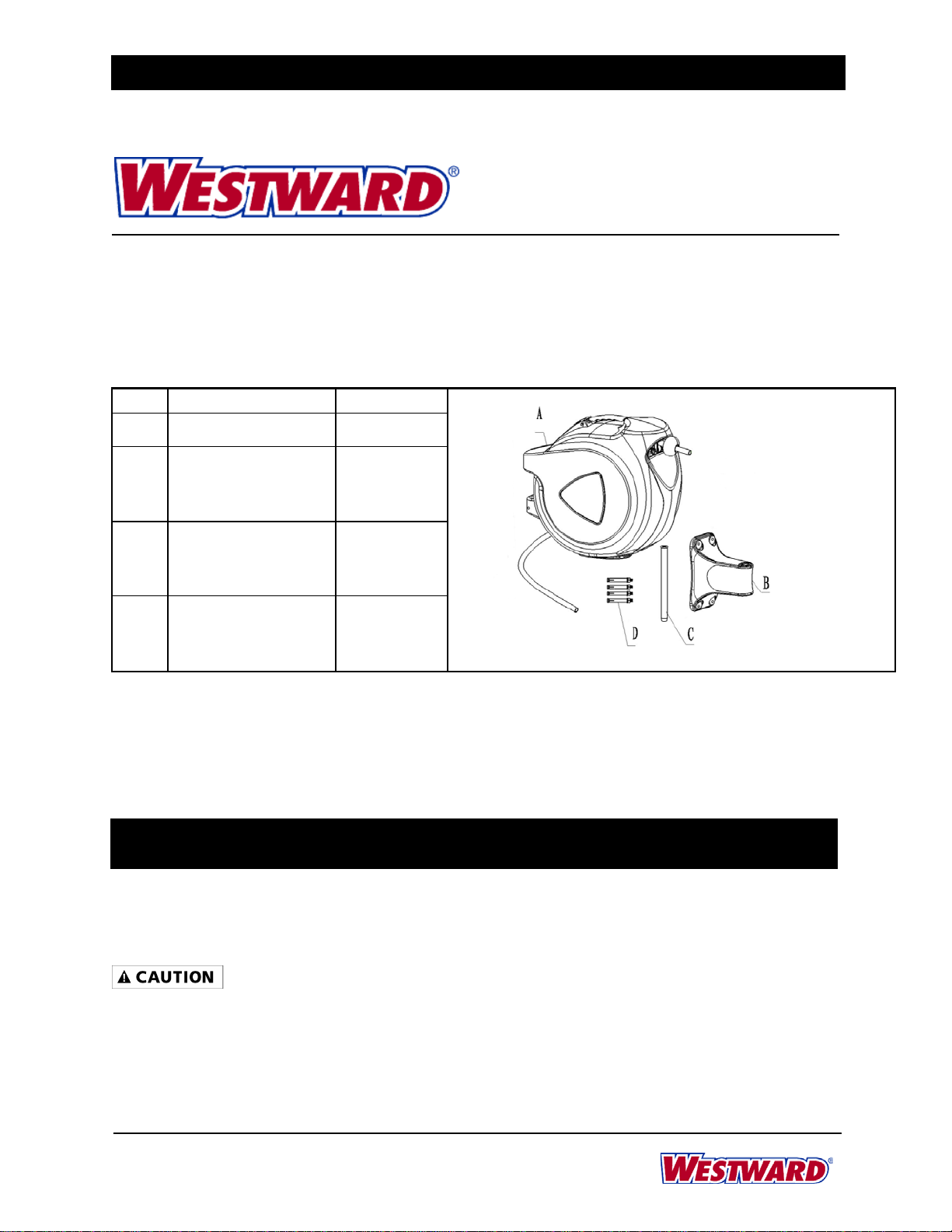

Parts list
NO Description Quantity
A Reel 1 pc
B Mounting bracket 1 pc
C Aluminum tube 1 pc
D Expansive bolt 4 sets
Unpacking
1. Remove product from its packaging.
2. Check the product and accessories to ensure that there was not any damage during shipping.
Specification & Dimensions
24AD43
420PSI
0PSI -150PSI
65
30-1/2
11
18-5/16
29.54
General Safety Information
Read the Operating Instructions before Initial operation.
Setting up your hose reel:
1. Choose a mounting location that is near a faucet or source of water.
2. Mount the bracket (B) to the wall using the expansion bolts (D). Make sure that all four (4) bolts are in the
center of the holes. Note: All bolts must be used for safe mounting.
Max. Pressure Pressure Range Main Hose Dimensions (Inches) Weight
Model (Bar) (Bar) (Feet)Length Width Height (Pounds)

Westward Operating Instructions Manual 24AD44
2
65 Ft. AUTO REWIND HOSE REEL
3. Attach the hose reel (A) to the mounting bracket by centering the reel over the bracket and inserting the
aluminum tube (C) through both the hose reel and the mounting bracket by tapping with a rubber mallet (as
shown in Figure 1).
If correctly installed the hose reel should be able to rotate 180 degrees.
Using your hose reel:
PULLING OUT THE REQUIRED HOSE LENGTH:
Once the hose is drawn out from the hose reel it can be locked anywhere. When you pull the hose out to a further
length it can then be retracted back or locked again at the longer length.
Retracting the hose:
1. Turn off the water and release the pressure from the hose by opening the nozzle.
2. Pull further length out, which then means the lock is released, and then hose will go back automatically.
3. WALK back the hose into the reel as it rewinds.
TO AVOID INJURY, DO NOT LET GO OF THE HOSE WHILE IT IS REWINDING. THE HOSE
MUST BE WALKED BACK ALL THE WAY TO THE REEL.
The inner spring will rewind your hose the most conveniently, if you have at least 20 ft. (6 m.) pulled out of the reel.
Care and maintenance:
1. Always turn off the water at the faucet when the hose reel is not in use.
2. Do not immerse the hose reel in water.
3. The life of the hose reel may be extended if it is not installed in direct sunlight.
4. Completely drain all the water out of the hose and inlet hose prior to any periods of freezing weather or
winter storage.
5. If the inner spring begins to have difficulty rewinding the hose, it may be fatigued. Follow the procedures for
adding tension found in the TROUBLESHOOTING section of this manual.
6. This product is intended for COLD WATER usage only. Do not use with chemicals of any kind.
Troubleshooting- Spring Tension:
Figure1 /Illustration 1 / ilustración1

Westward Operating Instructions Manual 24AD44
3
65 Ft. AUTO REWIND HOSE REEL
1. Disconnect the hose reel from the mounting bracket by removing the aluminum rod.
2. Pull 2m hose out to lock the hose.
3. Remove the side cover on the side of the water system.
4. Release the (4) screws that hold the center clips in place, and place these two clips aside. (Figure 2)
5. Release the (4) screws on the opposite side. (Figure 3)
6. Using the pliers, turn it counter-clockwise a few times (1-2) to tighten the spring and then reinstall the four (4)
screws.
7. Turn to the side of water system. Put two clips back and reinstall the four (4) screws.
8. Replace the side covers on the reel.
Warranty: Should this product fail to perform satisfactorily due to defect or poor workmanship within ONE YEAR from
the date of purchase, return it to the place of purchase and it will be replaced free of charge. Incidental or
consequential damages are excluded from this warranty. The bulb is not covered under warranty.

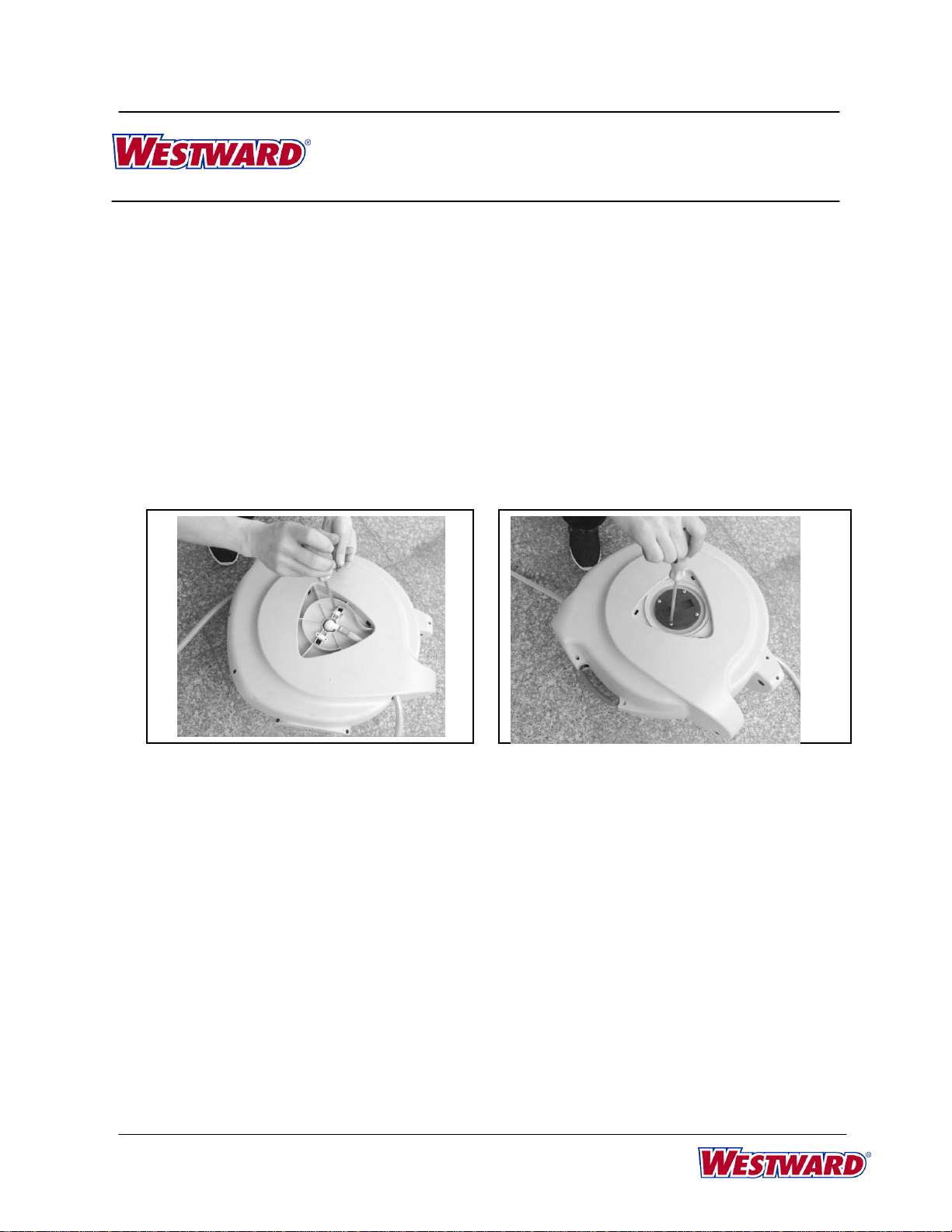

Figure 2 /Illustration 2 / ilustración2
Figure 3 /Illustration 3 / ilustración3

Westward Operating Instructions Manual 24AD44
Manufactured for Grainger International, Inc.
100 Grainger Pkwy., Lake Forest IL 60045 U.S.A 4
65 Ft. AUTO REWIND HOSE REEL

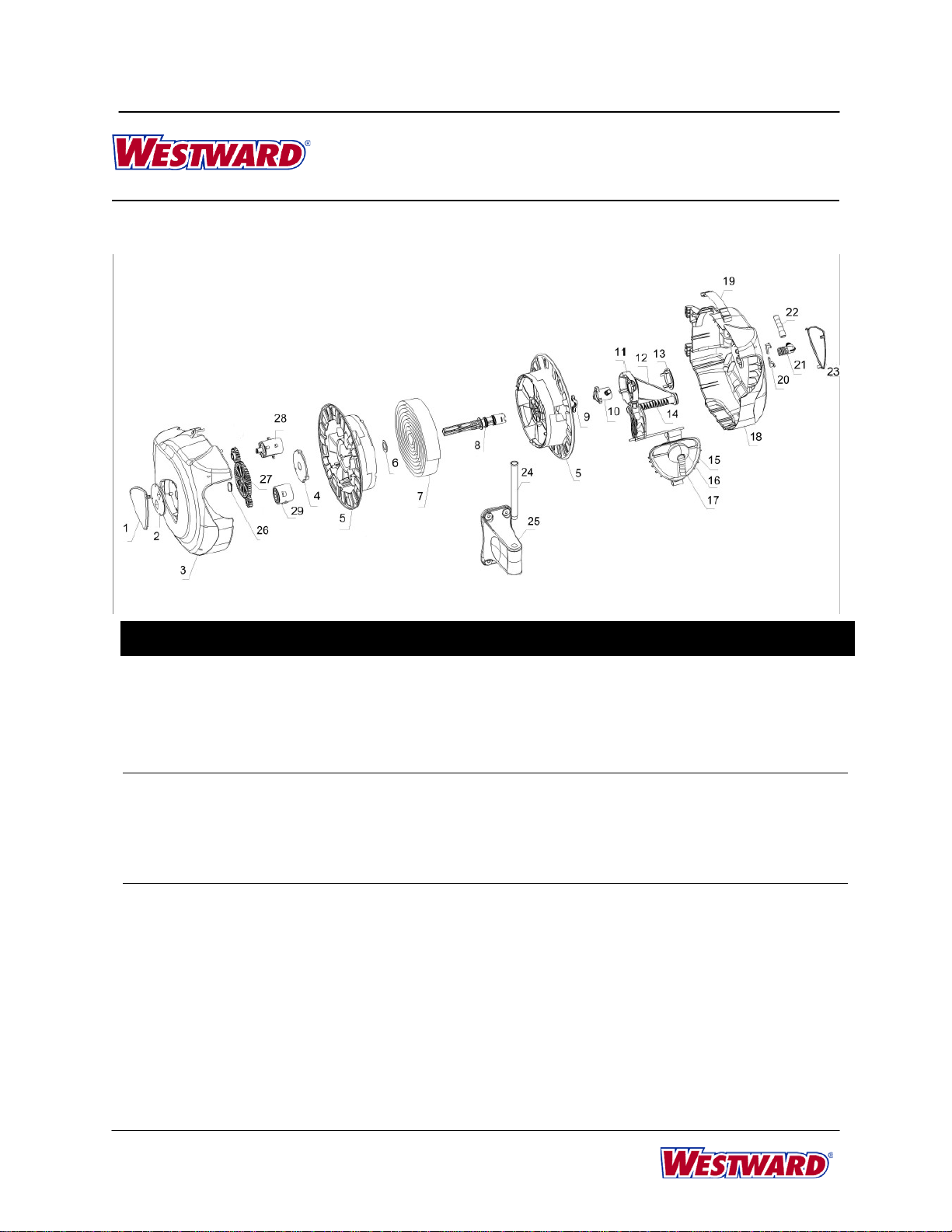

For Repair Parts, Call 1-800-323-06204
24 hours a day-365 days a year
1
Side cover (left)
2
16
Stop ball
1
2
Spring cover
1
17
Long Hose
1
3
Outer casing (left)
1
18
Outer Casing ( right)
1
4
Support Cover
1
19
Handle
1
5
Basket
2
20
Clip
2
6
Washer
1
21
Inlet
1
7
Spring
1
22
Leader Hose
1
8
Center shaft
1
23
Side Cover (right)
1
9
Hose press clip
1
24
Mounting Tube
1
10
Inlet
1
25
Mounting Bracket
1
11
Synchronizer gear
1
26
O-ring
1
12
Synchronizer Belt
1
27
Gear
1
13
Cover
1
28
Stop Anywhere mechanism
1
14
Two direction screw rod
1
29
Slow return mechanism
1
15
Window cover
1
Ref. No. Description Qty. Ref. No. Description Qty.

Por favor lea y guarde estas instrucciones. Lea este manual de instrucciones cuidadosamente antes de usar el producto.
Protéjase a símismo y a los demás observando toda la información de seguridad, advertencias y precauciones. El
incumplimiento de las instrucciones podría resultar en lesiones personales y / o daños al producto oa la propiedad.
Conserve las instrucciones para referencia futura.
Instrucción de Funcionamiento y Piezas Manuales 24AD44
65Ft. Carrete de Manguerra AUTO
Rebobinado
FORM ZYZ42
Printed in China
07/13
Descripción
La caja de la manguera montada en la pared con el retroceso automático de la manguera de resorte se ha diseñado
para el riego del jardín y para el uso por afición a jardines.

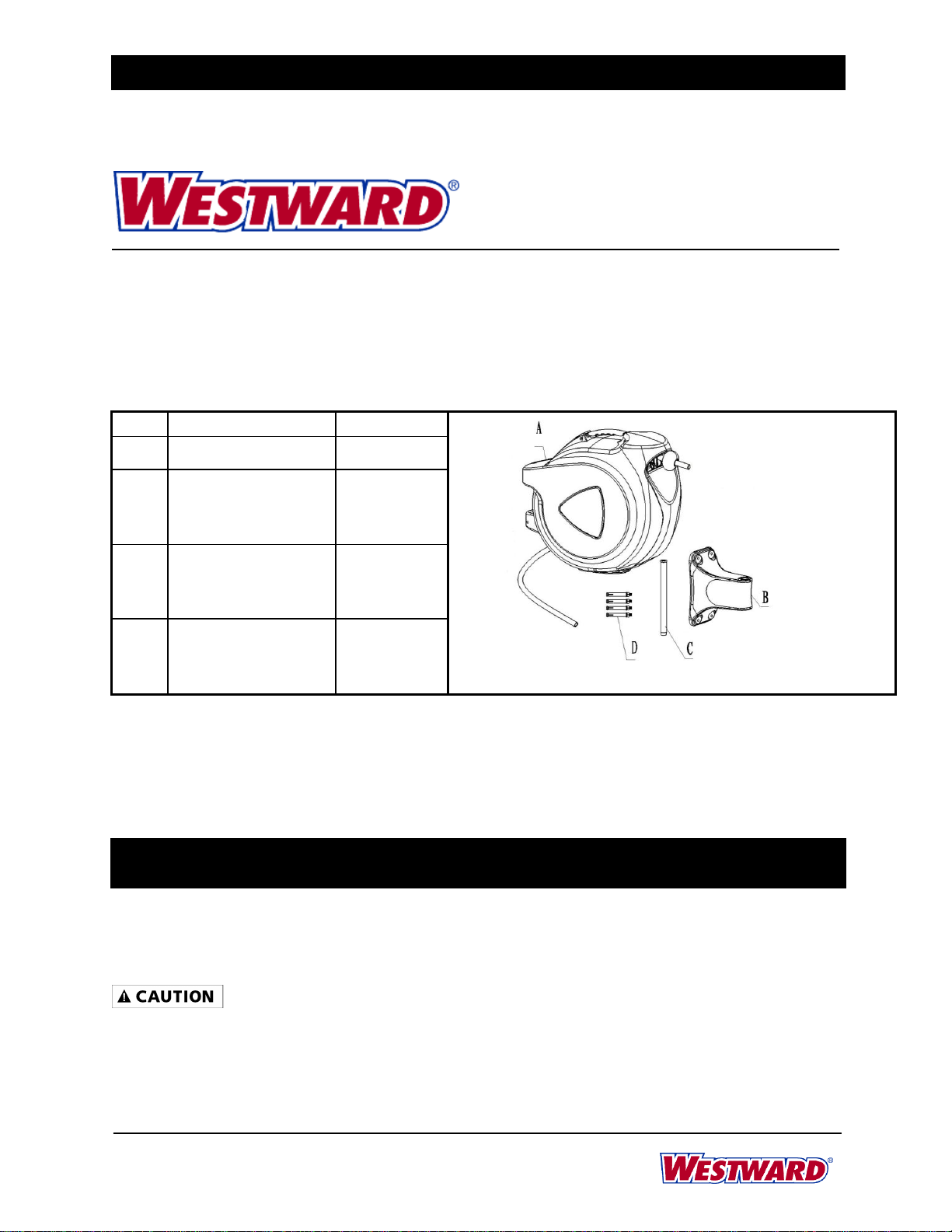

Lista de Piezas
NO
Descripción
Cantidad
A
Carrete
1 pc
B
Soporte de montaje
1 pc
C
Tubo de aluminio
1 pc
D
Perno expansivo
4 sets
Desembalaje
1.Retire el producto de su embalaje.
2.Compruebe el producto y sus accesorios para asegurarse de que no había daños en el transporte marítimo.
Especificaciones & Dimensiones
24AD42
420PSI
0PSI -150PSI
65
28
10-1/8
17-7/8
20.39
Información General de Seguridad
Lea el manual de instrucciones antes de la operación inicial.
Configuración del carrete de la manguera:
1. Elegir un lugar de montaje que estácerca de un grifo o fuente de agua.
2. Monte el soporte (B) a la pared con los pernos de expansión (D). Asegúrese de que las cuatro (4)
pernos están en el centro de los agujeros. Nota: Todos los tornillos deben usarse para el montaje seguro.
3. Una el carrete de la manguera (A) para el soporte de montaje al centrar el carrete sobre el soporte e
Max. Presión Gama de Presión Manguera Principal Dimensiones (Pulgadas) Peso
Modelo (Barra) (Barra) (Pie) Longitud Anchura Altura (Libras)

Westward Instrucción de Funcionamiento y Piezas Manuales 24AD44
2
65 Ft. Carrete de Manguerra AUTO Rebobinado
insertando el tubo de aluminio (C) tanto a través de la bobina de manguera y el soporte de montaje por
roscado con un martillo de goma (como se muestra en la Figura 1).
Si se instala correctamente el carrete de la manguera debe ser capaz de girar 180 grados.
1. Elija un lugar de montaje que estécerca de un grifo o fuente de agua.
2. Monte el soporte (B) a la pared con los pernos de expansión (D). Asegúrese de que las cuatro (4) pernos
están en el centro de los agujeros. Nota: Todos los tornillos deben usarse para el montaje seguro.
3. Una el carrete de la manguera (A) para el soporte de montaje al centrar el carrete sobre el soporte e
insertar el tubo de aluminio (C) tanto a través de la bobina de manguera y el soporte de montaje por
roscado con un martillo de goma (como se muestra en la Figura 1).
Si se instala correctamente, el carrete de la manguera debe ser capaz de girar 180 grados.
Uso de su carrete de la manguera:
SACAR LA LONGITUD DE LA MANGUERA REQUERIDA:
Una vez que la manguera se extrae desde el carrete de manguera, se puede bloquear en cualquier lugar. Cuando se
tira de la manguera con una longitud mayor, entonces puede retraerse de nuevo o vuelve a bloquear en la longitud
más larga.
Retracción de la manguera:
. 1. Cierre el agua y libere la presión de la manguera con la apertura de la tobera.
2. Tire de la longitud del cabo, que a su vez significa que el bloqueo se libera, y luego la manguera volverá
automáticamente.
3. CAMINE la manguera en el carrete ya que rebobina.
PARA EVITAR LESIONES, NO SULETE LA MANGUERA MIENTRAS SE ENROLLA LA
MANGUERA. LA MANGUERA DEBE SER CAMINADO DETRÁS HASTA EL FINAL AL CARRETE.
4. El resorte interno se rebobina la manguera de la manera más conveniente, si usted tiene por lo menos 20
pies (6 m.) retirados de la bobina.
Cuidado y mantenimiento:
1. Apague siempre el agua en el grifo cuando el carrete de la manguera no estéen uso.
2. No sumerja el carrete de la manguera en el agua.
3. La vida del carrete de la manguera puede extenderse si no se instala en la luz solar directa.
4. Vacìe completamente toda el agua de la manguera y la manguera de entrada antes de los períodos de
tiempo de congelación o almacenamiento invernal.

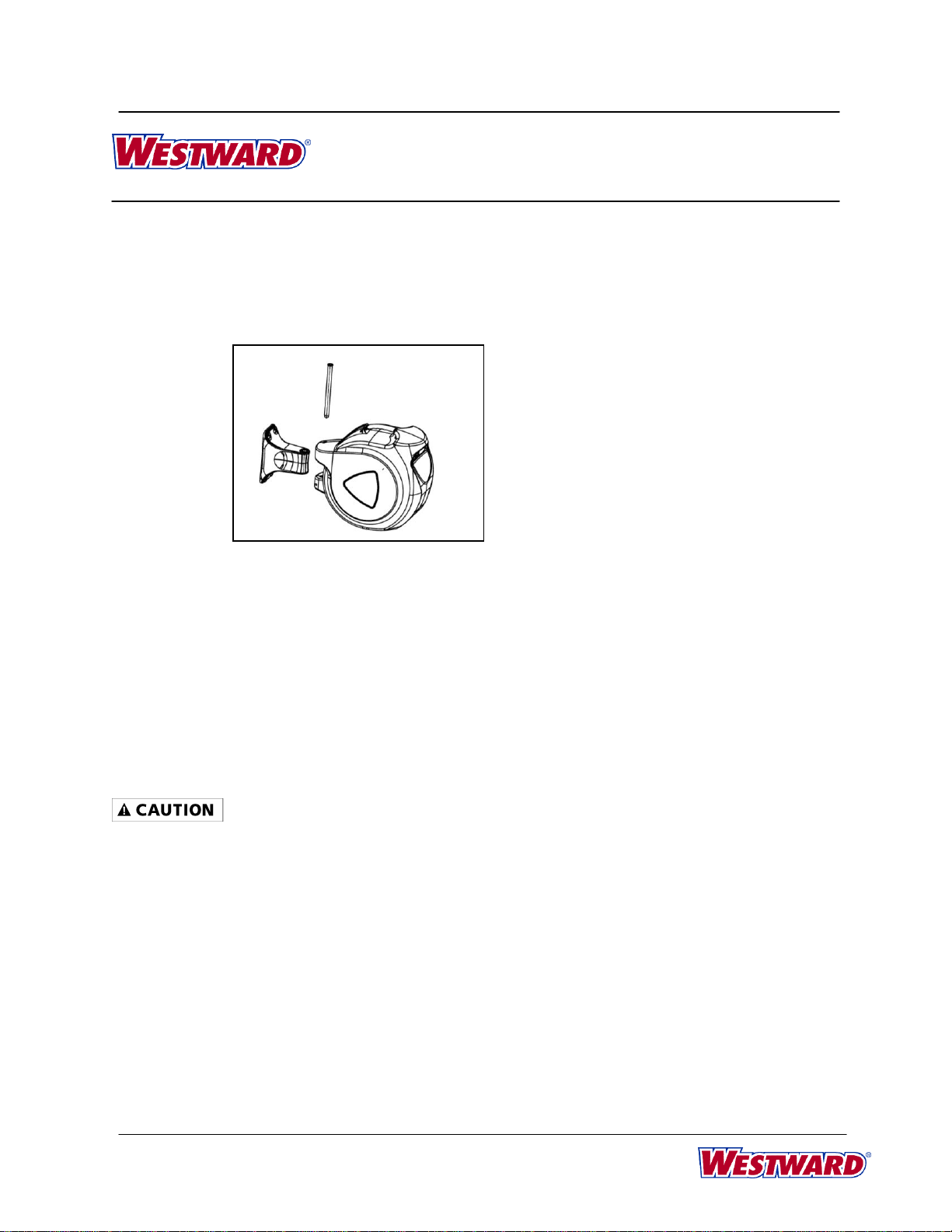

Figure1 /Illustration 1 / ilustración1

Westward Instrucción de Funcionamiento y Piezas Manuales 24AD44
3
65 Ft. Carrete de Manguerra AUTO Rebobinado
5. Si el resorte interior comienza a tener dificultad para el rebobinado de la manguera, se puede fatigar. Siga
los procedimientos para la adición de la tensión que se encuentra en la sección SOLUCIÓN DE
PROBLEMAS de este manual.
6. Este producto estádestinado sólo para el uso de AGUA FRÍA. No utilice con productos químicos de ningún
tipo.
Solución de problemas- Tensión de Resorte:
1. Desconecte el carrete de la manguera del soporte de montaje mediante la eliminación de la barra de
alumino.
2. Tire de la manguera de 2m para trabar la manguera.
3. Retire la cubierta lateral en el lado del sistema de agua.
4. Suelte los (4) tornillos que sujetan los clips centro en su lugar y coloque estos dos clips a un lado. (Figura 2)
5. Suelte los (4) tornillos del lado opuesto. (Figura 3)
6. Usando los alicates, gire en sentido contrario a las agujas del reloj un par de veces (1-2) para apretar el
resorte y vuelva a instalar los cuatro (4) tornillos.
7. A su vez a la parte del sistema de agua. Ponga dos clips de vuelta y vuelva a instalar los cuatro (4) tornillos.
8. Vuelva a colocar la cubierta lateral del carrete.
Garantía: Si este producto no cumple satisfactoriamente debido a un defecto o mal acabado el plazo de UN AÑO a
partir de la fecha de compra, devuélvala al lugar de compra, y seráreemplazado de forma gratuita. Daños
incidentales o consecuentes se excluyen de esta garantía. La bombilla no estácubierta por la garantía.
Figure 2 /Illustration 2 / ilustración2
Figure 3 /Illustration 3 / ilustración3

Westward Operating Instructions Manual 24AD44
Fabricado para Grainger International, Inc.
100 Grainger Pkwy., Lake Forest IL 60045 EE.UU, 4
65 Ft. Carrete de Manguerra AUTO Rebobinado
)
Para las Piezas de Reparación, llama 1-800-323-0620
24 horas un día –365 días un año
1
Cubierta lateral
(izquierda)
2
16
Pelota parada
1
2
Cubierta de Resorte
1
17
Manguera larga
1
3
Tubo envolvente
(izquierdo)
1
18
Carcasa externa (a la
derecha)
1
4
Soporte de la cubierta
1
19
Manejo
1
5
cesta
2
20
Recorte
2
6
Lavadora
1
21
Entrada
1
7
Resorte
1
22
Líder de Manguera
1
8
Eje central
1
23
Cubierta lateral (derecha)
1
9
Clip de prensa manguera
1
24
Tubo de montaje
1
10
Entrada
1
25
Soporte de montaje
1
11
Sincronizador de marcha
1
26
O-ring
1
12
Sincronizador Cinturón
1
27
Equipo
1
13
Cubierta
1
28
Mecanismo para detener
cualquier lugar
1
14
Varilla de tornillo de dos
dirección
1
29
Mecanismo de retorno
lento
1
15
Cubierta de ventana
1
Ref. No. Description Qty. Ref. No. Description Qty.

Please read and save these instructions. Read through this owner’s manual carefully before using product. Protect
yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions could
result in personal injury and/or damage to product or property. Please retain instructions for future reference.
Operating Instructions and Parts Manual 24AD44
AUTO ENROULEUR À REMBOBINAGE
DE 65 Pieds
FORM ZYZ43
Printed in China
07/13
Description
La boîte de tuyau mural avec ressort récupérateur automatique est conçue pour l'irrigation du jardin et pour une
utilisation dans les jardins d'agrément.
Liste des Piècest
NO
Description
Quantité
A
Enrouleur
1 pce
B
Support de
montage
1 pce
C
Tube en aluminium
1 pce
D
Boulon expansive
4 ensembles
Déballage
1. Sortir le produit de son emballage.
2. Vérifiez le produit et des accessoires. Pour s'assurer qu'il n'y a eu aucun dommage causédans l'expédition.
Caractéristiques et Dimensions
24AD44
420PSI
0PSI -150PSI
65
30-1/2
11
18-5/16
29.54
Informations générales sur la sécurité
: Lisez les instructions de fonctionnement avant la première utilisation.
La configuration de votre enrouleur:
1. Choisir un emplacement qui est près d'un robinet ou d'une source d'eau.
Max. Pression Intervalle de pression Tuyau principal Dimensions (Po) Poids
Modèle (Bar) (Bar) (Pi) Longueur Largeur Hauteur (Livres)
A

Westward Operating Instructions Manual 24AD44
2
AUTO ENROULEUR À REMBOBINAGE DE 65 Pieds
)
2. Installer le support (B) au mur en utilisant les boulons expansibles (D). Assurez-vous que tous les quatre
boulons (4) soient au centre des trous. Remarque: Tous les boulons doivent être utilisés pour assurer la
sécuritéde montage.
3. Fixer le enrouleur (A) au support de fixation par le centrage de la bobine sur le support et insérer le tube en
aluminium (C) àtravers àla fois l'enrouleur et le support de montage en tapant avec un maillet en
caoutchouc (comme illustrédans Figure 1).
S'il est correctement installél'enrouleur doit être capable de tourner sur 180 degrés.
Utilisation de votre enrouleur:
TIRER SUR LA LONGUEUR NÉCESSAIRE DU TUYAU:
Une fois que le tuyau a ététiréhors de l'enrouleur, il peut être verrouilléàn'importe quelle position. Lorsque vous
tirez sur le tuyau àune autre longueur, il peut alors être rétractéou verrouilléànouveau àla longueur la plus grande
Rétracter le tuyau:
1. Coupez l'eau et relâcher la pression dans le tuyau par l'ouverture de la buse.
2. Sortir le tuyau àune longueur, ce qui signifie alors le verrou est libéré, puis le tuyau reviendra àla position
automatiquement.
3. DÉFILER le tuyau de retour dans le moulinet, il rembobine.
POUR ÉVITER LES BLESSURES,NE LÂCHEZ PAS LE TUYAU PENDANT QU'IL EST EN
REMBOBINAGE. LE TUYAU DOIT ÊTRE REVENU DANS TOUS LES SENS À L'ENROULEUR.
4. Le ressort intérieur se rembobine le tuyau le plus commodément, si vous avez au moins 20 pi (6 m.) de
longuer àsortir de la bobine.
Entretien et maintenance:
1. Toujours couper l'eau au robinet quand l'enrouleur n'est pas en cours d'utilisation.
2. Ne pas plonger l'enrouleur dans l'eau.
3. La vie de l'enrouleur peut être prolongée s'il n'est pas installésous en plein soleil.
4. Vider complètement toute l'eau du tuyau et l'entrée avant les périodes de temps de congélation ou le
stockage d'hiver.
5. Si le ressort intérieur commence àavoir des difficultés àrembobiner le tuyau, parce qu'il peut être fatigué.
Suivez les procédures pour l'ajout de tension trouvées dans la section DÉPANNAGE de ce manuel.
6. Ce produit est destinéàun usage de l'EAU FROIDE. Ne pas l'utiliser avec des produits chimiques de toute
autre nature.
Figure1 /Illustration 1 / ilustración1

Westward Operating Instructions Manual 24AD44
3
AUTO ENROULEUR À REMBOBINAGE DE 65 Pieds
)
DÉPANNAGE-La Tension du Ressort:
1. Déconnecter le enrouleur àpartir de du support de montage en retirant la tige en aluminium.
2. Tirer le tuyau de 2m pour le verrouiller.
3. Retirer le capot latéral sur le côtédu système d'eau.
4. Relâchez les vis (4) qui maintiennent les agrafes du centre dans la positionet placer ces deux agrafes dans
les côtés. (Figure 2)
5. Relâchez les vis(4) dans le côtéopposé. ( Figure 3)
6. Àl'aide la pince, tournez dans le sens antihoraire àquelques reprises (1-2) pour serrer le ressort et
réinstaller les quatre vis (4).
7. Tournez sur le côtédu système d'eau. Mettez deux clips en arrière et réinstaller les quatre vis (4).
8. Replacez le couvercle du côtéde la bobine.
Garantie: Si ce produit ne s'acquitte pas de façon satisfaisante en raison de défauts ou malfaçons dans l'année
suivant la date d'achat, le retourner au point de vente et il sera remplacégratuitement. Dommages directs ou
indirects seront exclus de cette garantie. L'ampoule n'est pas couvert par la garantie.
Figure 2 /Illustration 2 / ilustración2
Figure 3 /Illustration 3 / ilustración3

Westward Mode d'emploi et Manuel de pièces détachées 24AD42
Fabriquépour Grainger International, Inc.
100 Grainger Pkwy., Lake Forest IL 60045 U.S.A 4
AUTO ENROULEUR À REMBOBINAGE DE 65
Pieds
)
Pour les pièces de Remplacement, Appeler 1-800-323-0620
24 heures par jour –365 jours par an
1
Capot latéral (gauche)
2
16
Arrêt de balle
1
2
Couverture de ressort
1
17
Tuyau Long
1
3
Boîtier externe (gauche)
1
18
Boîtier externe ( droite)
1
4
Couvercle du support
1
19
Poignée
1
5
Panier
2
20
Agrafe
2
6
Laveuse
1
21
Prise
1
7
Ressort
1
22
Tuyau de chef
1
8
Tige du centre
1
23
Capot latéral (droite)
1
9
Bride de serrage du
tuyau
1
24
Tube de montage
1
10
Prise
1
25
Support de fixation
1
11
Synchronisateur de
Vitesse
1
26
O-Anneau
1
12
Synchronisateur de
Courroie
1
27
Engrenage
1
13
Couverture
1
28
Mécanisme d'Arrêt Partout
1
14
Tige de la vis
bidirectionnel
1
29
Mécanisme de retour lent
1
15
Couverture de fenêtre
1
Ref. No. Description Qty. Ref. No. Description Qty.
