Wetelux SL-SP-P-SS-6-1 User manual

Westfalia Bedienungsanleitung
Nr. 107360

Solar-Außenleuchte mit Bewegungsmelder
SL-SP-P-SS-6-1
A
rtikel Nr. 39 90 06
Solar Outdoor Lamp with Motion Detector
SL-SP-P-SS-6-1
A
rticle No. 39 90 06
Bedienungsanleitung
Instruction Manual

II
Westfalia offers you the latest generation of solar lamps. With the included,
high quality solar module and the patented micro processor control you will
achieve optimal energy efficiency. Because of to its bright luminosity, the used
high-capacity LED is perfect for lighting paths or entrance areas. The built-in
motion detector ensures illumination only if it is needed. Alternatively you can
switch on manually the lamp with an external switch. You can also connect
several lamps of the same issue and switch them on simultaneous automati-
cally or manually. With this features the lamp can be used for single or multi
purposes.
These manual contains important notes concerning connection, mounting and
operating the lamp. Please pass it on along with the unit, if it is handed over to
a third party! Please also observe the instruction manual of the included solar
module that contains important notes for operating. Read the safety notes!
These instructions will make it easier for you to handle the unit and help
prevent misunderstandings and possible damage or injury.
Westfalia präsentiert Ihnen die neueste Generation von Solarleuchten. Durch
das mitgelieferte hochwertige Solarmodul und die patentierte Mikrocontroller-
steuerung wird eine optimale Energieausbeute erzielt. Die verwendete
Hochleistungsleuchtdiode eignet sich aufgrund ihrer hohen Leuchtkraft auch
zur Beleuchtung von Wegen oder Eingangsbereichen. Der eingebaute
Bewegungsmelder sorgt dafür, dass sich die Leuchte nur dann einschaltet,
wenn gerade Licht benötigt wird. Alternativ kann die Leuchte auch über einen
externen Schalter manuell geschaltet werden. Ebenfalls ist es möglich
mehrere Leuchten der gleichen Serie miteinander zu verbinden und gleichzei-
tig automatisch oder manuell einzuschalten. Dadurch ist die Leuchte individu-
ell und vielseitig einsetzbar.
Diese Bedienungsanleitung enthält wichtige Hinweise zu Anschluss, Montage
und Inbetriebnahme. Legen Sie die Anleitung dem Produkt bei, wenn Sie es
an Dritte weitergeben! Beachten Sie auch die Bedienungsanleitung des
mitgelieferten Solarmoduls, welche ebenfalls wichtige Hinweise zum Betrieb
enthält. Bitte beachten Sie die Sicherheitshinweise! Diese sollen Ihnen den
sachgemäßen Umgang erleichtern und Ihnen helfen, Missverständnissen und
Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overvie
w
F
D
A | B
E
C

IV
A Anschlussgehäuse Connection Case
B Akkupaket Battery Pack
B1 Schalter für Akkupaket Switch for Battery Pack
C Mikrocontrollersteuerung Micro Processor Control
D Bewegungsmelder Motion Detector
E Hochleistungsleuchtdiode High-capacity LED
F Erdspieß Ground Stake
Übersicht
|
Overvie
w
B
C | D
A
E
B1

1
Safety Notes...........................................................................................Page 12
Connection .............................................................................................Page 13
Mounting.................................................................................................Page 16
Start-Up ..................................................................................................Page 17
Maintenance and Cleaning.....................................................................Page 18
Troubleshooting......................................................................................Page 19
Technical Data .......................................................................................Page 20
Sicherheitshinweise................................................................................Seite 2
Anschluss ...............................................................................................Seite 3
Montage..................................................................................................Seite 6
Inbetriebnahme ......................................................................................Seite 7
Wartung und Reinigung..........................................................................Seite 8
Fehlerbehebung .....................................................................................Seite 9
Technische Daten ..................................................................................Seite 10
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen folgende Hinweise:
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedie-
nungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!
Beachten Sie auch die Sicherheitshinweise in der Bedienungsanleitung des
Solarmoduls.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Plastiktüten etc.
können zu einem gefährlichen Spielzeug für Kinder werden.
Bei Beschädigungen an der Leuchte oder der Kabel darf die Leuchte nicht
weiter verwendet werden und muss von einer Fachkraft repariert werden.
Verwenden Sie im Außenbereich nur geeignete Leitungen die entsprechend
witterungsbeständig und mechanisch belastbar sind.
Verlegen Sie die Leitung nicht in zu engem Biegeradius und führen Sie die
Leitung nicht über scharfe Ecken und Kanten.
Um Kurzschlüsse und Fehlfunktionen zu vermeiden, muss das angeschlosse-
ne Solarmodul während aller Anschlussarbeiten beidseitig vollständig abge-
deckt werden.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine Reparaturversuche.
Das Gerät enthält keine durch Sie auswechselbaren oder zu reparierenden
Teile. Wenden Sie sich bei Problemen an unseren Kundenservice.
Akkus gehören nicht in den Hausmüll.
Sie können sie kostenlos an uns zurück-
senden oder bei örtlichen Geschäften oder
Batteriesammelstellen abgeben.

3
Anschluss
Allgemeine Hinweise zum Anschluss
Die Akkus sind von Werk aus aufgeladen und mit einer Transportsicherung
gegen vorzeitiges Entladen geschützt. Um die Leuchte nach den Anschlussar-
beiten mit Spannung zu versorgen, muss der Schalter (B1) im Anschlussge-
häuse in Stellung ON geschaltet werden.
Schließen Sie keine anderen Spannungsquellen, sondern nur das mitgelieferte
Solarmodul, an die Klemmen S– und S+ an.
Achten Sie auf die Polarität der Zuleitung vom Solarmodul. Notieren Sie sich
die verwendeten Aderfarben für Plus und Minus.
Schließen Sie an die Klemmen M– und MSIG nur potentialfreie Kontakte an.
Spannungsführende Leitungen können die Elektronik der Leuchte zerstören.
Decken Sie das Solarmodul bei allen Anschlussarbeiten beidseitig und
vollständig ab, um Kurzschlüsse und Fehlfunktionen zu vermeiden.
Verwenden Sie für alle Anschlussarbeiten geeignetes Werkzeug.
Achten Sie beim Absetzen der Kabel und beim Abisolieren der einzelnen
Adern darauf, die Leitungen und Drähte nicht zu beschädigen.
Verwenden Sie bei flexiblen Leitungen Aderendhülsen an den Drahtenden, um
einen dauerhaften und zuverlässigen Kontakt herzustellen.
Verwenden Sie die vorhandene Kabeldurchführung, um die Zuleitung vom
Solarmodul in das Anschlussgehäuse zu führen und befestigen Sie die Leitung
mit der integrierten Zugentlastung.
Vergewissern Sie sich, vor dem Schließen des Anschlussgehäuses, dass sich
der Schalter (B1) in Stellung ON befindet. Ansonsten hat das Akkupaket
keinen Kontakt mit der Schaltung.
Vergewissern Sie sich, dass das Anschlussgehäuse nach den Arbeiten wieder
dicht verschlossen ist.
Vor der endgültigen Montage ist es sinnvoll eine vollständige Funktionsprüfung
durchzuführen. Bitte nehmen Sie dazu das Kapitel „Inbetriebnahme“ zur Hilfe.
Bitte beachten Sie die folgenden Anschlussbeispiele, um den vollen Funkti-
onsumfang der Leuchte kennenzulernen.

4
Anschluss
Anschluss einer einzelnen Leuchte
Das folgende Anschlussbeispiel ist geeignet, um die
Leuchte einzeln und völlig unabhängig zu betreiben.
Außer dem mitgelieferten Solarmodul und einer
geeigneten Verbindungsleitung sind keine weiteren
Komponenten nötig.
Schließen Sie die Zuleitung des Solarmoduls
polaritätsrichtig an die Klemmen S– und S+ an.
Bringen Sie zuletzt den Schalter (B1) im Anschluss-
gehäuse in Stellung ON, um das Akkupaket mit dem
Stromkreis zu verbinden.
Anschluss einer einzelnen Leuchte mit externem Schalter
An die Klemmen M– und MSIG kann zusätzlich zum obigen Beispiel ein externer
Schalter angeklemmt werden. Dieser überbrückt dann im geschlossenen Zustand
den Bewegungsmelder, so dass die Leuchte auch manuell bei Dunkelheit
eingeschaltet werden kann.
Wenn Sie nicht wünschen, dass der Bewegungsmel-
der die Lampe weiterhin automatisch ein- und
ausschaltet, muss der mittlere Schalter am Bewe-
gungsmelder in Stellung OFF gebracht werden. Die
Leuchte wird dann bei Dunkelheit nur leuchten, wenn
der externe Schalter geschlossen ist.
Anstatt eines externen Schalters kann auch eine
Drahtbrücke an die Klemmen M– und MSIG
geklemmt werden. Die Leuchte wird in diesem Fall
jedoch bei Dunkelheit dauernd leuchten. Die
Akkulaufzeit verringert sich dadurch erheblich!
Solar-
modul
Solar-
modul

5
Anschluss

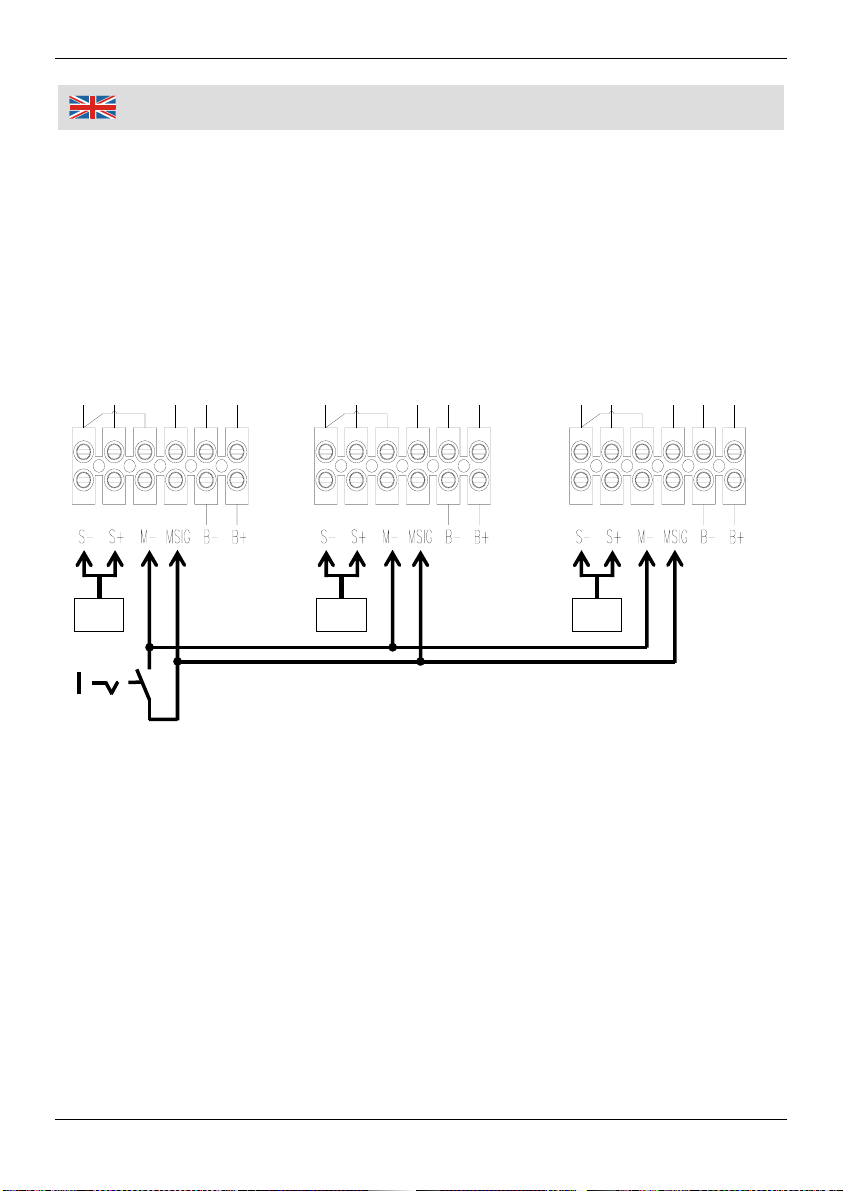

Anschluss mehrerer Leuchten
Sie können beliebig viele Leuchten der Baureihe SL-X zusammenschalten. Wenn
bei einer der Leuchten der Bewegungsmelder reagiert, schalten sich alle
Leuchten ein. Verbinden Sie dazu die Klemmen M– und MSIG aller gewünschten
Leuchten miteinander.
Zusätzlich können Sie diese Leuchtengruppe mit einem externen Schalter
steuern (siehe auch vorheriges Beispiel). Es ist dann möglich alle Leuchten
gleichzeitig manuell ein- und auszuschalten. Bei Leuchten, deren Bewegungs-
melder nicht die ganze Gruppe einschalten soll, muss der mittlere Schalter am
Bewegungsmelder in Stellung OFF gebracht werden.
An jede Leuchte muss ein eigenes Solarmodul angeschlossen werden!
Um die Klemmen M– und MSIG zu brücken, können Sie prinzipiell jeden
handelsüblichen Schalter oder einen Relaiskontakt verwenden. Es werden
keine besonderen Anforderungen an die Kontaktbelastbarkeit gestellt. Die zu
berücksichtigende Spannung beträgt insgesamt 3 VDC. Der Strom je ange-
schlossener Leuchte beträgt nur 225 µA.
Schließen Sie an die Klemmen M– und MSIG nur potentialfreie Kontakte an.
Spannungsführende Leitungen können die Elektronik der Leuchte zerstören.
Die folgenden WeTeLux Edelstahl-Solarleuchten mit Bewegungsmelder sind
für das obige Beispiel geeignet:
Wandleuchte 41 cm inkl. Solarmodul ............SL-WM–P-SS–6-1 ...Art. 28 19 80
Standleuchte 75 cm inkl. Solarmodul ............SL-GM–P-SS–6-1....Art. 28 19 98
Spot mit Erdspieß 40 cm inkl. Solarmodul.....SL-SP-P-SS–6-1......Art. 28 20 04
Sola
r
-
modul
Sola
r
-
modul
Sola
r
-
modul

6
Monta
g
e
Vorbereitung
Lösen Sie die drei Schrauben am unteren Rand der Leuchte und ziehen Sie
den Erdspieß aus der Leuchte.
Wählen Sie aus einem der vorhergehenden Anschlussbeispiele und verbinden
Sie alle Leitungen mit den Anschlussklemmen.
Vergewissern Sie sich, vor dem Schließen des Anschlussgehäuses, dass sich
der Schalter (B1) in Stellung ON befindet. Ansonsten hat das Akkupaket
keinen Kontakt mit der Schaltung.
Vergewissern Sie sich, dass das Anschlussgehäuse nach den Arbeiten wieder
dicht verschlossen ist.
Führen Sie eine Funktionsprüfung durch. Bitte nehmen Sie dazu das Kapitel
„Inbetriebnahme“ zur Hilfe.
Befestigung
Im Gegensatz zu anderen Solarleuchten mit integriertem Solarmodul können Sie
den Montageort der Leuchte frei wählen. Da die Umgebungshelligkeit über das
Solarmodul gemessen wird, müssen Sie jedoch darauf achten, dass die Leuchte
nicht das Solarmodul bescheint. In diesem Fall würde sich die Leuchte unmittel-
bar nach dem Einschalten wieder ausschalten.
Ziehen Sie die Zuleitung der Leuchte durch das Durchgangsloch am Erdspieß.
Schieben Sie die Leuchte auf den Befestigungssockel des Erdspießes.
Befestigen Sie den Erdspieß mittels der drei Schrauben wieder am Leuchten-
gehäuse.
Drücken Sie den Erdspieß fest ins Erdreich und achten Sie auf festen Halt.
Klemmen Sie das Solarmodul an und führen Sie eine Funktionsprüfung durch.
Bitte nehmen Sie dazu das Kapitel „Inbetriebnahme“ zur Hilfe.

7
Inbetriebnahme
Funktionstest
Stellen Sie am Bewegungsmelder den linken Regler TIME auf Linksanschlag.
Stellen Sie den rechten Regler SENS auf die mittlere Position (Pfeil nach
oben).
Decken Sie das Solarmodul beidseitig vollständig ab, um Dunkelheit zu
simulieren.
Um nicht schon bei vorbeiziehenden Wolken oder anderen kurzzeitigen
Verdunkelungen unnötig Energie zu verbrauchen, wird der Bewegungsmelder
erst bei Dunkelheit und nach ca. 10 Sekunden mit Spannung versorgt.
Der Bewegungsmelder führt bei jedem Start einen Selbsttest durch. Dabei
wird ein Signal an die Steuerungselektronik übergeben, welche die Hochleis-
tungsleuchtdiode einschaltet.
Nach der am Regler TIME eingestellten Zeit, schaltet der Bewegungsmelder
wieder ab und wechselt in den Bereitschaftsmodus. Die LED erlischt.
Bei Bewegungen im Erfassungsbereich des Bewegungsmelders, schaltet
dieser die LED ein.
Sie können die Leuchte auch durch Brücken der Klemmen M– und MSIG
einschalten.
Nach der eingestellten Zeit, schaltet der Bewegungsmelder die LED wieder
aus.
Falls Sie einen externen Schalter angeschlossen haben, wird die LED bei
Dunkelheit solange leuchten, wie der Schalter eingeschaltet bleibt. Stellen Sie
sicher, dass der Schalter ausgeschaltet ist, während Sie den Bewegungsmel-
der prüfen.
Betrieb und Einstellungen
Stellen Sie den Regler TIME auf die gewünschte Einschaltdauer ein.
Links = Kürzere Zeit / Rechts = Längere Zeit (10 Sekunden bis 30 Minuten).
Bei Parallelbetrieb mehrerer Leuchten sollten Sie den Regler TIME bei allen
Leuchten gleich einstellen.
Stellen Sie den Regler SENS auf die gewünschte Empfindlichkeit des
Bewegungssensors ein.
Links = Niedrigere Empfindlichkeit / Rechts = Höhere Empfindlichkeit.
Falls Sie die Leuchte über die Klemmen M– und MSIG steuern und die
Leuchte nicht zusätzlich über den Bewegungsmelder geschaltet werden soll,
muss der mittlere Schalter am Bewegungsmelder in Stellung OFF gebracht
werden.

8
W
artun
g
und Reini
g
un
g
Wartung
Die Leuchte ist wartungsfrei. Die LED hat eine Lebensdauer von ca. 50.000
Stunden.
Um den vollen Funktionsumfang zu nutzen, sollten Sie die Leuchte jedoch, wie
unten beschrieben, von Zeit zu Zeit reinigen.
Reinigung
Die Leuchte ist spritzwassergeschützt (IP44) und für den Außenbereich
geeignet. Reinigen Sie die Leuchte jedoch nicht mit Hochdruckreinigern,
Gartenspritzen oder anderen Geräten, welche Strahlwasser produzieren.
Wenn Sie solche Geräte in der Nähe verwenden müssen, decken Sie die
Leuchte während der Arbeit ausreichend ab. Ein normaler Rasensprenger
sollte dagegen keine Probleme bereiten.
Nehmen Sie zur Reinigung ein leicht befeuchtetes Tuch. Verwenden Sie
gegebenenfalls einen milden Edelstahlreiniger für die Metallteile.
Vermeiden Sie die Reinigung mit metallischen Teilen, um die Oberflächen
nicht zu verkratzen.
Halten Sie das Solarmodul stets frei von Verschmutzungen, um die maximale
Energieausbeute zu erzielen.
Reinigen Sie die Linse des Bewegungsmelders bei Bedarf, um einen
störungsfreien Betrieb sicherzustellen.
Halten Sie das Schutzglas der Leuchte sauber, um die maximale Lichtstärke
zu erreichen.

9
Fehlerbehebun
g
Kurze Akkulaufzeit:
Die folgenden Tipps können die Akkulaufzeit erheblich verlängern:
Positionieren Sie das Solarmodul so, dass es möglichst den ganzen Tag vom
direkten Sonnenlicht beschienen wird. Beachten Sie die Anleitung des Solar-
moduls, in der die „Positionierung“ genau beschrieben wird, um maximale
Ergebnisse zu erreichen.
Beachten Sie, dass eine lange Einschaltdauer der LED entsprechend mehr
Energie benötigt und die Akkus entsprechend schneller erschöpft sind. Die
Leuchte ist dafür konzipiert Wege, Eingangsbereiche etc. für die Dauer zu
beleuchten, in der sich Personen dort aufhalten und Licht benötigen. Verkür-
zen Sie eventuell die Einschaltdauer am Regler TIME entsprechend den
Gegebenheiten. Bei Parallelbetrieb mehrerer Leuchten sollten Sie den Regler
TIME bei allen Leuchten auf die gleiche Position stellen.
Falls Sie sich für den Anschluss eines externen Schalters entschieden haben
müssen Sie selbst darauf achten, dass die Leuchte nur dann eingeschaltet ist,
wenn Sie gerade Licht benötigen.
Stellen Sie den Bewegungsmelder nicht zu empfindlich ein, da er sonst schon
auf kleine Haustiere oder größere Insekten reagiert und die Leuchte so unnö-
tig eingeschaltet wird. Experimentieren Sie mit den Einstellungen am Regler
SENS, bis Sie das für Ihre Anwendung optimale Ergebnis erzielt haben.
Bitte bedenken Sie, dass es sich bei der Leuchte um ein solarbetriebenes
Produkt handelt. Wenn das Solarmodul über mehrere Tage kein oder nur sehr
wenig direktes Sonnenlicht empfängt, wird die Leuchte je nach eingestellter
Einschaltdauer bald nicht mehr leuchten. Die intelligente Ladetechnik schützt
die Akkus jedoch vor Tiefentladung, so dass auch sonnenarme Perioden ohne
Schaden überstanden werden.
Wenn die Leuchte auch nach längeren Sonnentagen nicht mehr funktioniert,
sind wahrscheinlich die Akkus defekt. Tauschen Sie in diesem Fall das kom-
plette Akkupaket aus. Ersatz erhalten Sie bei Westfalia.
Störungen
In der unmittelbaren Umgebung zu starken Sendeanlagen kann es zu
Fehlfunktionen kommen. Starke Sendeanlagen können z.B. Amateurfunker in
Ihrer Nachbarschaft oder Sendemasten für Mobilfunk oder Rundfunkstationen
sein. In diesem Fall kann es passieren, dass sich die Leuchte gelegentlich
einschaltet, ohne dass sich jemand in der Nähe der Leuchte aufhält.

10
Technische Daten
Bezeichnung: Solar-Außenleuchte mit Bewegungsmelder
Typ/Modell: SL-SP–P-SS–6-1
Spannungsversorgung: Solarmodul WeTeLux SL-SM-A-2
Pmpp 2 W / Umpp 12 - 20 V
Internes Akkupaket: 6 V / 1700 mAh (5 x LR06, AA)
Leuchtmittel: 1 W Power LED
PIR Erfassungsbereich: 120° / 2 – 4 m
Leuchtdauer: Ca. 8 Stunden Dauerbetrieb bei vollen Akkus
Ladedauer: Ca. 4 Stunden bei voller Sonneneinstrahlung
Schutzgrad: IP44
Schutzklasse: III
Abmessungen: 625 x 55 mm (H x Ø)
Gewicht: 760 g

11

12
Safet
y
Notes
Please note the following safety notes to avoid malfunctions,
damage or physical injury:
This instruction manual belongs to this product. The manual contains
important details on operating and handling the unit. Please pass it on along
with the unit, if it is handed over to a third party!
Observe the manual of the solar module and read the safety notes, too.
Do not leave packaging materials lying around. Plastic bags etc. may become
a deadly toy for children.
If the lamp or the cord becomes damage, do not use the lamp any further and
have it repaired by a professional.
For outdoor use, take suitable cords that are weather-proof and sustain
mechanical stresses.
Do not run the cords in too small bend radius and do not lead the cords around
sharp edges or corners.
During all connecting work, cover completely both sides of the connected solar
module in order to avoid short-circuit or malfunctions.
Do not disassemble the unit or attempt to repair it yourself. It does not contain
parts serviceable by you. In case of problems, turn to our customer support.
Rechargeable batteries do not belong in
household garbage.
For battery disposal, please check with your
local council.

13
Connection
General Connection Hints
The battery pack is already charged by the factory and protected with a
shipping lock against early discharging. To activate the lamp after connecting,
turn the switch (B1) in the connecting case to the position ON.
Do not connect any other voltage supply sources, but only the included solar
module onto the terminals S– and S+.
Observe the polarity of the input lead of the solar module. Notice the colour
wires you use for plus and minus.
Only connect potential-free contacts on the terminals M– and MSIG. Voltage-
carrying wires may destroy the electronics of the lamp.
During all connecting work, completely cover both sides of the solar module to
avoid short-circuit and malfunctions.
Use suitable tools for all connecting work.
Make sure not to damage the leads or wires during removing or skinning each
lead.
If you use flexible leads, use core cable ends on the wire ends to ensure
permanent and steady contact.
Use the present feed through to pass the input lead of the solar module and fix
the lead with the built-in strain relief.
Before closing the connection case, make sure that the switch (B1) is in
position ON. Otherwise the battery pack does not have contact to the connec-
tion circuit.
After work, make sure the connection case is closed tight.
Before final mounting, it is reasonable to make a full function test. For this,
please read the chapter “Start-Up”.
Please note the following connection examples in order to get to know the
entire function range of the lamp.

14
Connection
Connecting a single lamp
The following connection example is suitable, if you
intend to use the lamp as a single lamp. You do not
need any other components than the included solar
module and a suitable connecting cable.
Connect the input lead of the solar module to the
terminals S– and S+, observing right polarity.
Afterwards turn the switch (B1) in the connecting case
to the position ON in order to activate the battery
pack.
Connecting a single lamp with external switch
On the terminals M– and MSIG you can, additionally to the above mentioned
example, connect an external switch. The switch will bridge in the energized
status the motion detector so that the lamp can be manually switched on at night.
If you do not want that the lamp will be automatically
switched on and off by the motion detector, turn the
middle switch on the motion detector to the position
OFF. The lamp will turn on at night, if the external
switch is closed.
Instead of the switch you can also connect a link on
the terminals M– and MSIG. Now the lamp will
continuously light up at night, but this will much
reduce life time of the battery pack!
Solar-
module
Solar-
module

15
Connection
Connecting several lamps
You can optionally connect lot of lamps of the issue SL-X, if desired. If the motion
detector - connected on one of the lamps – activates, all lamps will light up. For
this purpose, connect the terminals M– and MSIG of all lamps with each other.
Additionally you can operate these lamps with an external switch (see also
previous example). That way, you can manually switch on and off all lamps at the
same time. If the motion detector of some lamps should not activate all other
lamps, turn the middle switch of the motion detector of these lamps to the position
OFF.
Each lamp has to be connected with its own solar module.
To bridge the terminals M– and MSIG, you can basically use a standard switch
or relay because no special standards are requested for the contact rating.
The voltage that has to be considered is totally 3 VDC. The electricity of each
connected lamp is only 225 µA.
Only connect potential-free contacts on the terminals M– and MSIG. Voltage-
carrying wires may destroy the electronics of the lamp.
The following WeTeLux stainless steel solar lamps with motion detector are
suitable for the above example.
Wall Lamp 41 cm incl. solar module..............SL-WM–P-SS–6-1 ...Art. 28 19 80
Stand Lamp 75 cm incl. solar module ...........SL-GM–P-SS–6-1....Art. 28 19 98
Spot + ground stake 40 cm + solar module...SL-SP-P-SS–6-1......Art. 28 20 04
Sola
r
-
module
Sola
r
-
module
Sola
r
-
module
