White Rodgers 21V51D-751 User manual

CAUTION
!
Risk of Electric Shock.
Disconnect electric power
to system until installation
is complete. Do not use on
circuit exceeding specified
voltage. Higher voltage will
damage control and could
cause shock or fire hazard.
This control is not intended
for use in locations where
it may come in contact with
water.
May cause flame rollout.
Shut off main gas to heating
system until installation is
complete.
21V51D-751
Two-Stage Integrated Furnace Control for PSC,
Variable Speed, and ECMx Blower Motors
INSTALLATION INSTRUCTIONS
FAILURETO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY BEFORE
INSTALLING OR OPERATING THIS CONTROL COULD CAUSE PERSONAL
INJURY AND/OR PROPERTY DAMAGE.
DESCRIPTION
SPECIFICATIONS
PARTS INCLUDED
The 21V51D-751 is a Two-Stage HSI Integrated Furnace
Control kit for many Carrier and ICP equipment brands with
PSC, Variable Speed, and ECMx Blowers configured via
dipswitch selection.
The kit contains:
• 50V51-751 Integrated Furnace Control with Mounting Tray
• 3 Harness Assemblies
• Control Label
• 8 Wire Nuts
• Installation Instructions
white-rodgers.com
emerson.com
PART NO. 37-7625001
1711
TWINNING: 21V51D-751 CANNOT be twinned with
any Carrier, ICP, or ICM brand controls. Both control
boards must be from the same manufacturer for proper
functionality.
ELECTRICAL RATINGS:
Input Voltage: 18 to 30 VAC, 60 Hz
Current: 0.8 amp @ 25 VAC
Relay Contact Ratings:
Gas Valve 1st Stage: 1.5 A 0.6 PF @ 30 VAC
Gas Valve 2nd Stage: 0.5 A @ 30 VAC
Ignitor Relay: 2.0 A @ 120 VAC
Inducer Relay: 2.2 A FLA @ 120 VAC
Inducer Relay: 3.5 A LRA @ 120 VAC
PSC Circulator Relay: 14.5 A FLA @ 120 VAC
PSC Circulator Relay: 25 A LRA @ 120 VAC
ECMx Circulator Relay: 4.0 mA RMS @ 18 VAC
ECMx Circulator Relay: 12.0 mA RMS @ 30 VAC
Humidifier Load: 1.0 A @ 120 VAC
Electronic Air Cleaner: 1.0 A @ 120 VAC
Flame Current Requirements:
Min current to insure flame detection: 0.25 μA DC*
Max current for non-detection: 0.1 μA DC
Max allowable leakage resistance: 150 M ohms
* Measuring with a DC voltmeter (1VDC = 1 μA)
OPERATING TEMPERATURE RANGE:
-40° to 175°F (-40° to 80°C)
HUMIDITY RANGE:
5 to 95% relative humidity (non-condensing)
AGENCY APPROVALS:
CSA USA / Canada
GASES APPROVED:
Natural, Manufactured, Mixed,
Liquid Petroleum, and LP Gas Air Mixtures.

2
INSTALLATION
MOUNTING AND WIRING
NOTE: All wiring should be installed according to local and
national electrical codes and ordinances.
1. Disconnect electrical power and gas supply to unit, then
remove unit access panel
2. Mark and disconnect all wires from the existing control,
then remove existing control
3. Refer to the Harness Descriptions, Harness Table, Wiring
Diagram, and Dipswitch Configurations to connect and
setup new control board to unit
Control Brand Blower
Thermostat
"A"
ICP Flip
"B"
Old Style
Carrier
"C" Control
CEPL130948-01
Carrier
ECMx

CEPL130948-01
CEPL130948-02 CEPL130948-02
HK42FZ028 HK42FZ028
HK42FZ040 HK42FZ040
325879-751
PSC / VS*
325879-751
CEPL130455-01 CEPL130455-01
HK42FZ017 HK42FZ017
HK42FZ005

HK42FZ005
HK42FZ010 HK42FZ010
HK42FZ015 HK42FZ015
ICM2807 ICM PSC / VS* ICM2807
1184408
ICP
ECMx
1184408
CEPL131043-01 CEPL131043-01
HK42FZ041 HK42FZ041
1172551
PSC Only 
1172551
1172809 1172809
CEPL130591-01 CEPL130591-01
CEPL130591-41 CEPL130591-41
HK42FZ019 HK42FZ019
HK42FZ020 HK42FZ020
*NOTE: For Variable Speed units, plug existing 6-pin connector to “VS MOTOR” PL3/4 on new control board. Set blower
type dipswitch to PSC / VS. The green DEHUM wire from the VS motor connects to G terminal (green wire of “A” harness)
if previously connected to G on old style control board. Cut the existing ¼” spade terminal off and strip the wire to do
this. Alternately, the green DEHUM wire from the VS motor may have been spliced to a thermostat wire connected to the
Thermidistat™ DHUM terminal. Leave it this way and DO NOT connect it to the DHUM terminal (black wire of “A” harness) on
new control board. The 2 white wires previously connected to the ¼” HUM spade terminal of the old style control board need
to be connected to the ¼” HUM 24V terminal on the new control board.
HARNESS DESCRIPTIONS
•“A” Used to make the thermostat I/O connections, using
the included wire nuts. Plugged into connector P5 on the
new control board.
•“B” Used to convert the inline main harness wiring from
the Carrier pinout to the reversed ICP pinout. Carrier
pin 1 = ICP pin 12, Carrier pin 2 = ICP pin 11 and so on.
Plugged into connector PL1 on the new control board,
factory wiring then plugs into other end. For ICP PSC
controls only, NOT REQUIRED for ICP ECMx controls.
•“C” Used with old style Carrier furnaces to convert block
style connectors to inline style. Plugged into connectors
PL1, PL2, and 2 NEUTRAL ¼” Spades on the new
control board.
HARNESS TABLE

3

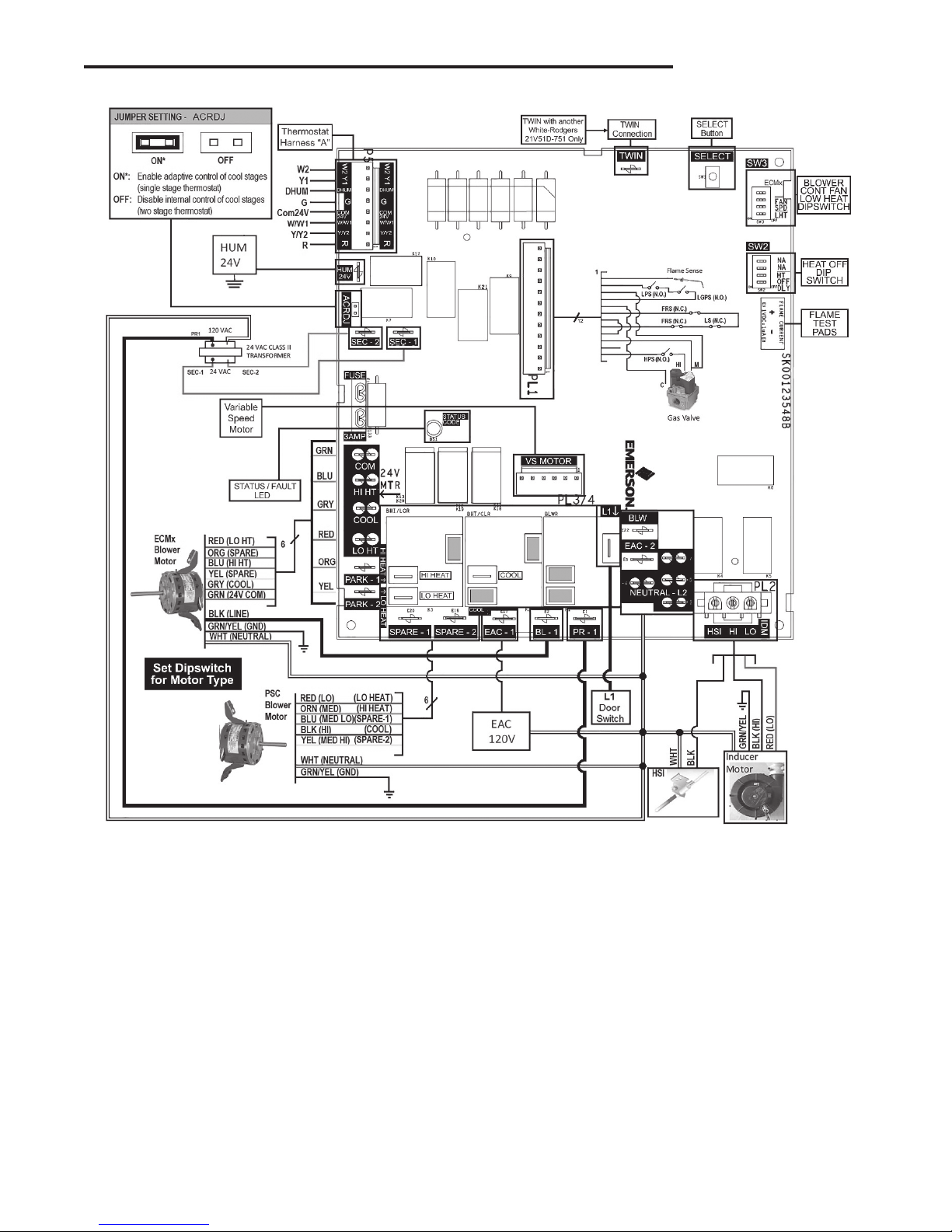

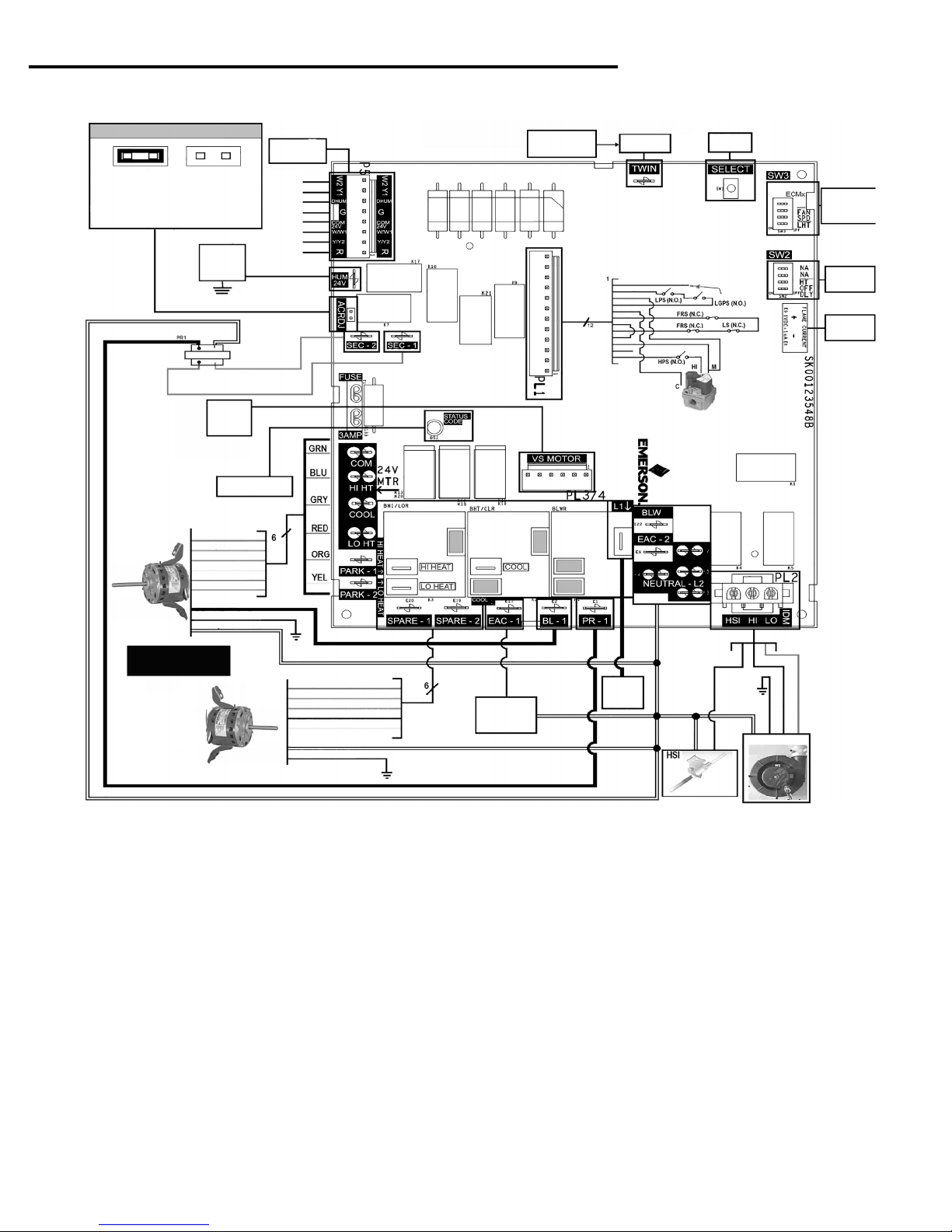

WIRING DIAGRAM
ACRDJ – Air Conditioning Relay Disable
Jumper (Adaptive Cooling)
The control can operate a two-speed A/C unit with a single-
stage thermostat using an adaptive algorithm which selects
between low-cooling or high-cooling operation. Operation is
based on the length of the previous cooling period. For single
stage thermostat applications with a two-stage outdoor unit,
ensure the ACRDJ jumper is present.
NOTE: For adaptive cooling operation, connect
thermostat cool input to Y1 terminal (yellow wire of “A”
harness).
LHT – Low Heat Only (Adaptive Heating)
The control can operate a two-speed furnace with a single-
stage thermostat using an adaptive algorithm which selects
between low-heating or high-heating operation. Operation
is based on the length of the previous heating period. For
single stage thermostat applications with a two-stage furnace,
ensure the LHT dipswitch is set to ON.
NOTE: For adaptive heating operation, connect
thermostat heat input to W/W1 terminal (white wire of “A”
harness).

4

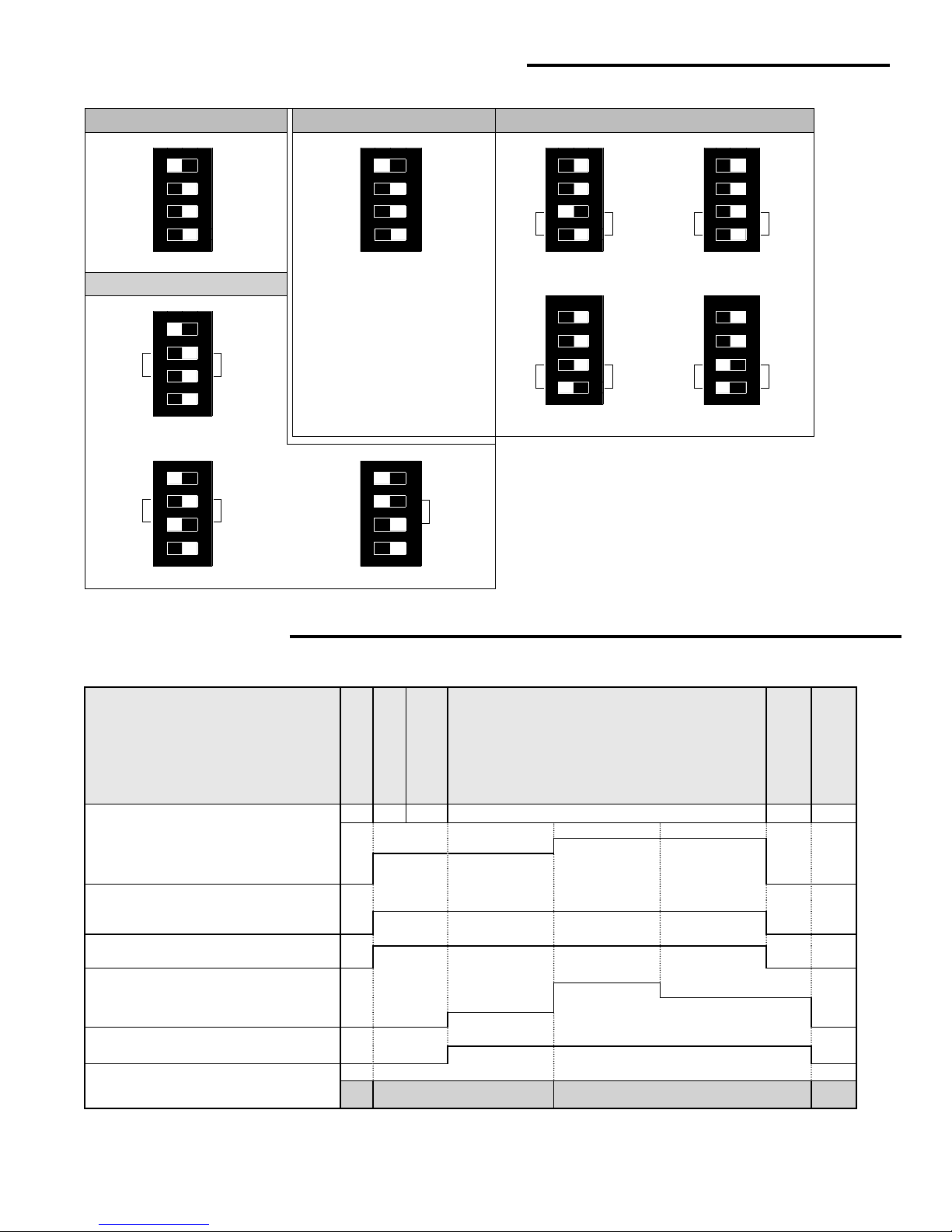

DIPSWITCH CONFIGURATION
OPERATION
Blower Type Configuration Low Heat Only Mode Heat - Blower Off Delay
Continuous Fan Speed
SW3
SW3
ON ON ON
ON
ON
ON
ON
ON ON
OFF OFF OFF
OFF
OFF
OFF
OFF
OFF
*default
NOTE: Cycle power after changes are made.
OFF
PSC /
VS*
LHT
Enable
ON: Enable adaptive control
of heat stages (single
stage thermostat)
OFF*: Disable internal
control of heat stages
(two stage thermostat)
LHT
Disable*
90s
150s
120s*
180s
Ht Off
Dly
Ht Off
Dly
Ht Off
Dly
Ht Off
Dly
Low
Heat*
High
Heat
Cool
Cont Fan
Speed
Cont Fan
Speed Cont Fan
Speed
ECMx
SW3 SW2
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
COOL MODE
Output Standby Call for Cool Cool ON Delay Cooling until Thermostat is Satisfied Blower Off Delay System Off
Thermostat - Y2
Thermostat - Y1
3 sec 90 sec
Outdoor Compressor
Outdoor Fan
Blower (Cool Speed)
Blower (High Heat Speed)
Blower (Low Heat Speed)
EAC
LED Green LED – 1 flash Green LED – 2 flashes

5
OPERATION

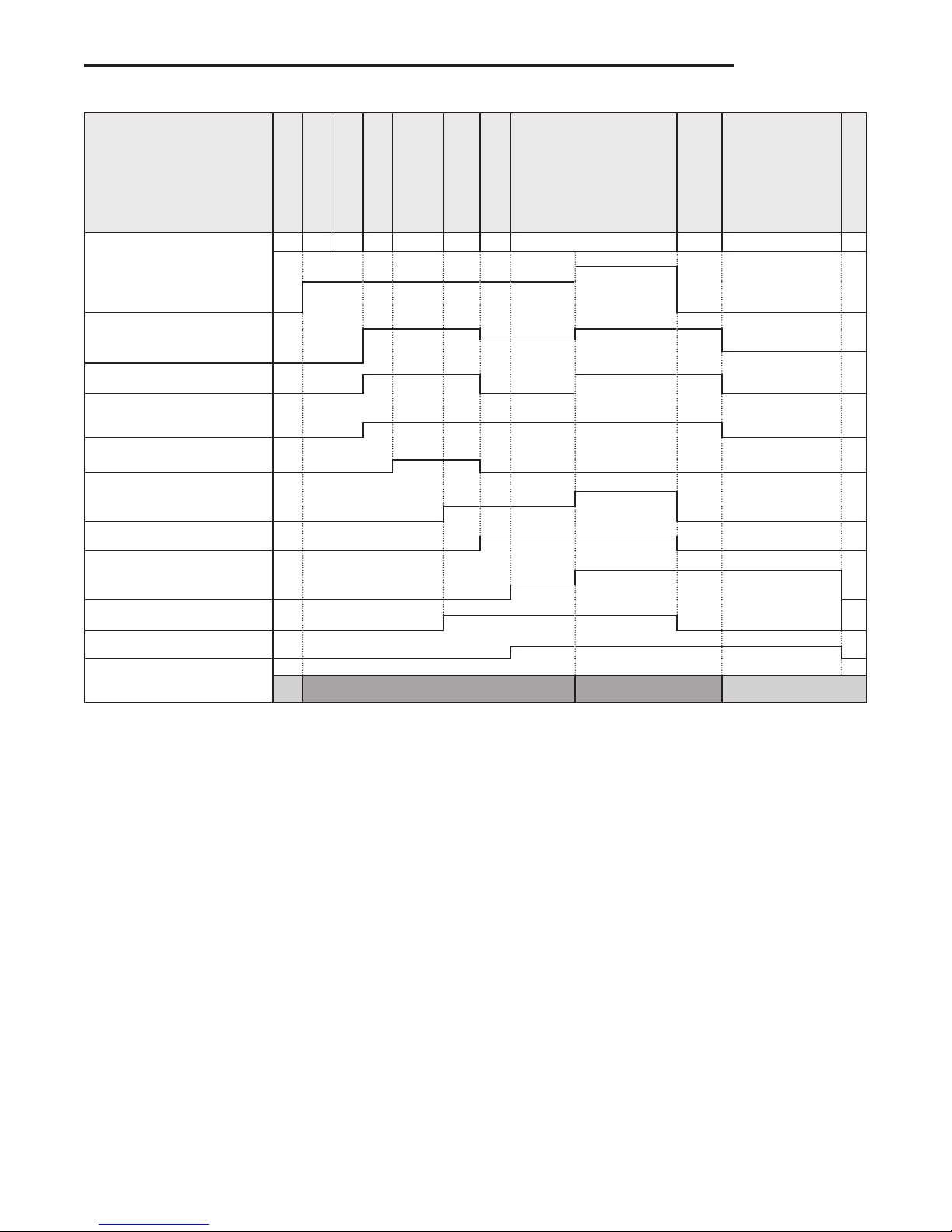

HEAT MODE
Output Standby Call for Heat Self-Check Pre-Purge Ignitor Warm-Up Ignition Activation Period Heat ON Delay
Heating until Thermostat
is Satisfied Post-Purge Blower Off Delay System Off
Thermostat - W2
Thermostat - W1
15 s 17-19 s <5 s 45 s 15 s 90, *120, 150, 180
High Speed Inducer (IND HI)
Low Speed Inducer (IND LO)
Pressure Switch (HPS)
Pressure Switch (LPS)
Ignitor (HSI)
Second Stage Gas (MVH)
First Stage Gas Valve (MVL)
Flame Sensor (FS)
Blower (High Heat Speed)
Blower (Low Heat Speed)
Humidifier (24V)
EAC
LED Amber LED – 1 flash Amber LED – 2 flashes Green LED ON

6
OPERATION
Blower Off Delay reduced from 90 seconds (default) to 5 seconds if DEHUM output is active when cooling call ends.

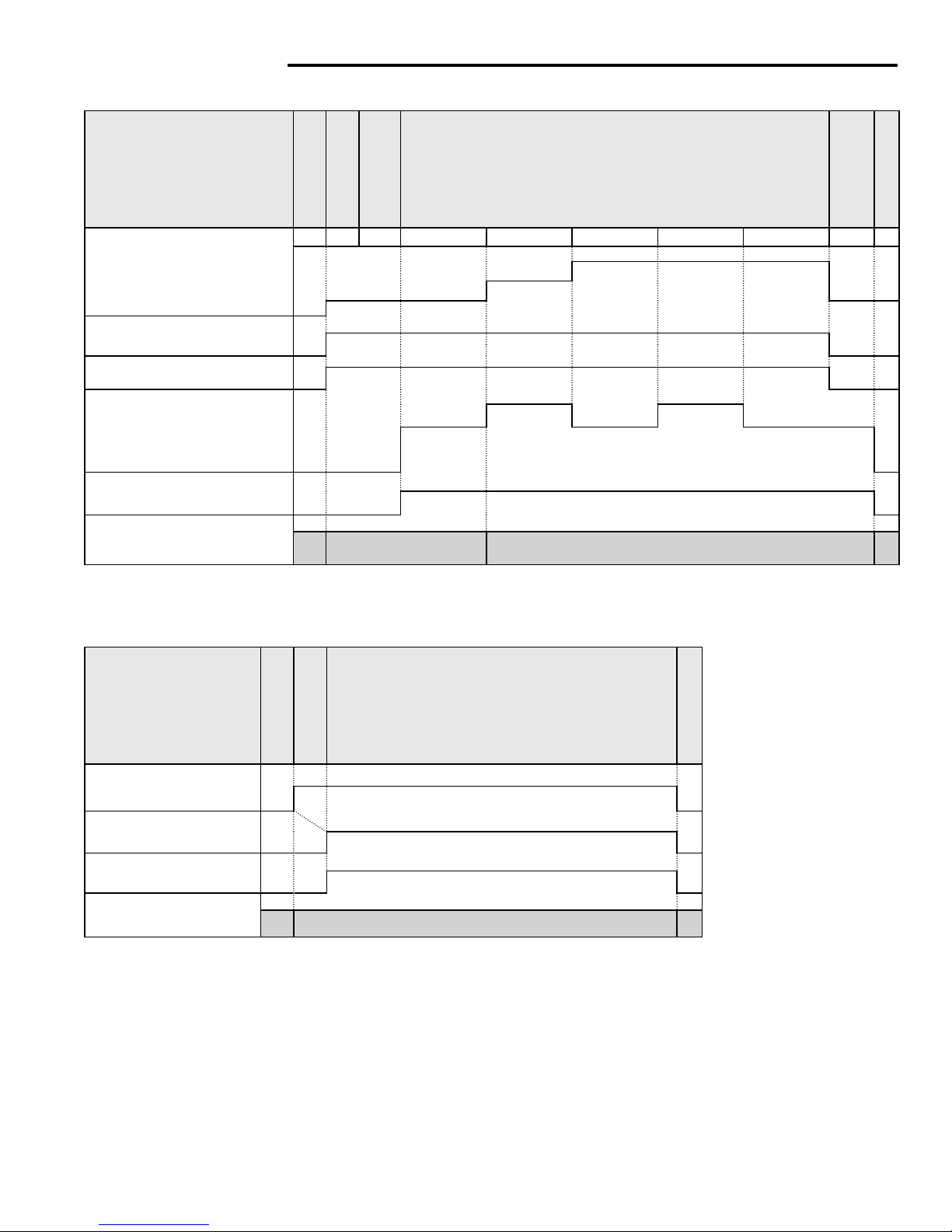

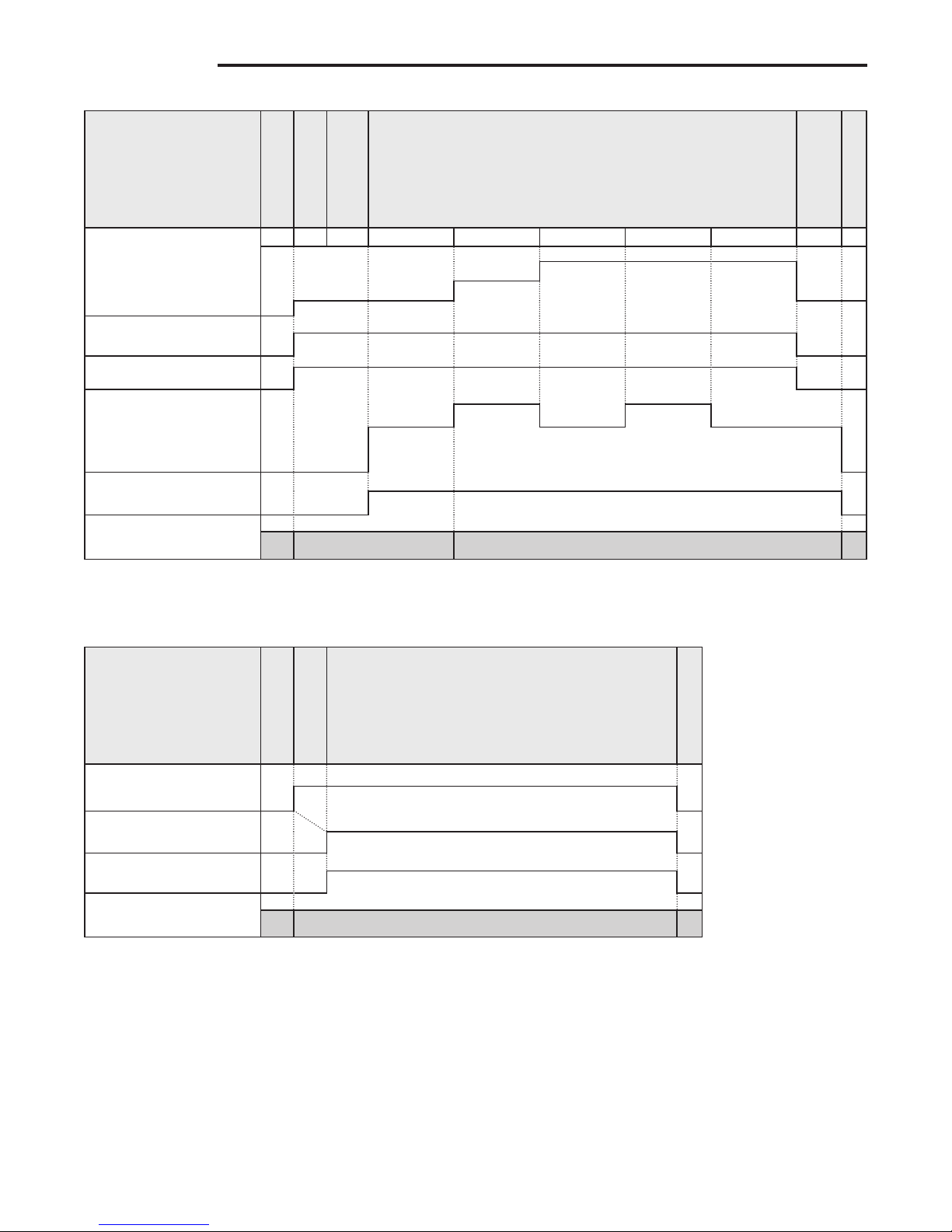

DEHUMIDIFICATION MODE
Output Standby Call for Cool Cool ON Delay Cooling/Dehum until Thermostat is Satisfied Blower Off Delay System Off
Thermostat - DEHUM
Thermostat - Y2
Thermostat - Y1
3 sec 10 min 10 min 10 min 5 sec
Outdoor Compressor
Outdoor Fan
Blower (Cool Speed)
Blower (High Heat Speed)
Blower (Low Heat Speed)
EAC
LED Green LED – 1 flash Green LED – 2 flashes
FAN MODE
Output Standby Call for Fan Fan untilThermostat is Satisfied System Off
Thermostat – G
Blower (Fan Speed)
EAC
LED Green LED – Rapid Flash

7
SELF-TEST
The 21V51D-751 furnace control is equipped with a self-test
routine used during the control’s installation. Self-test checks
the functionality of the control, ignitor, inducer, and blower to
verify they are in proper working order. Ensure thermostat is
turned OFF or thermostat wires are disconnected to enable.
NOTE
The self-test functionality is available after power up and
until a solid green LED is present (5 seconds after power
up). During this time, the control will ignore all active
calls. If a solid green LED is present, disconnect power
for 10 seconds and refer above to enter self-test routine.
Enter Self-Test by:
• Turn on power and manually close blower door switch.
• Wait 1 second.
• Slowly double-click SELECT button within 3 seconds.
Sequence is as follows:
• LED will flash in red the previous error code 4 times
• Afterward, the LED will slowly flash alternate colors (red,
amber, green) to indicate Self-Test is active and continue
until Self-Test is complete
• Inducer motor will turn ON at HIGH speed and continue
running until Self-Test is complete
• After 7 seconds, the ignitor will turn ON for 15 seconds,
then OFF
• Blower motor operates on LOW HEAT speed for 10
seconds
• Blower motor operates on HIGH HEAT speed for 10
seconds
• Blower motor operates on COOL speed for 10 seconds
• Blower motor turns OFF
• Inducer motor goes to LOW speed for 10 seconds and
then turns OFF
• LED will display solid green to indicate Standby mode
OPERATION

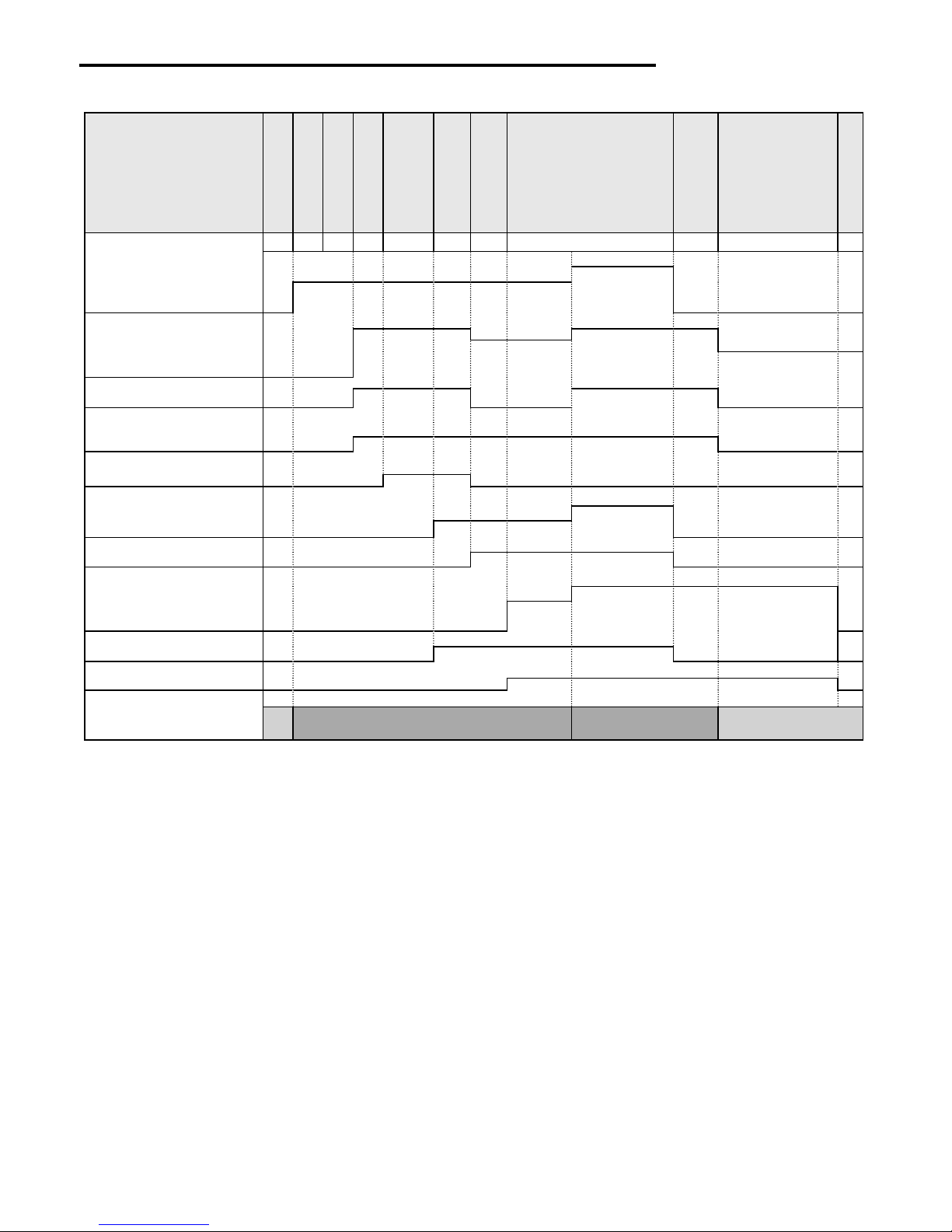

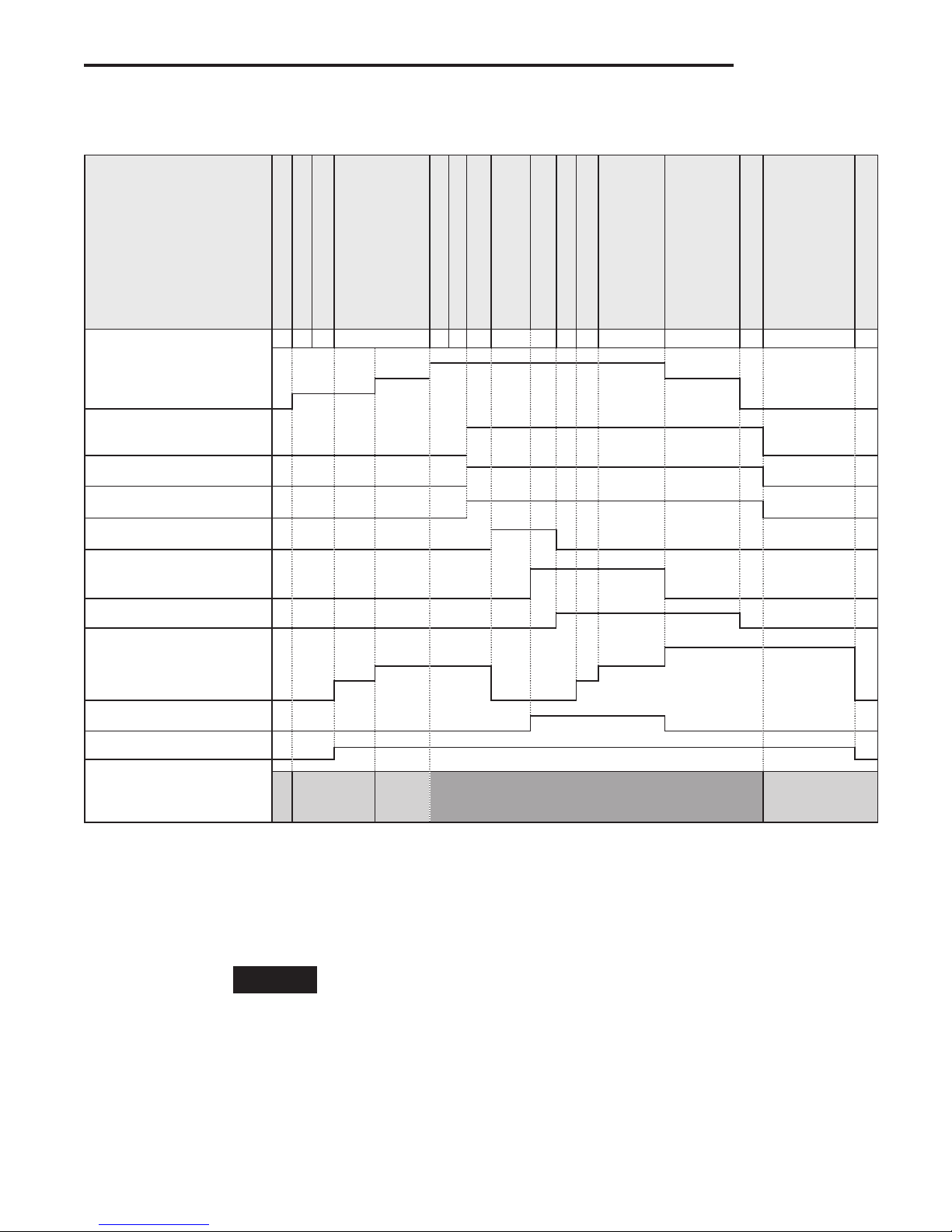

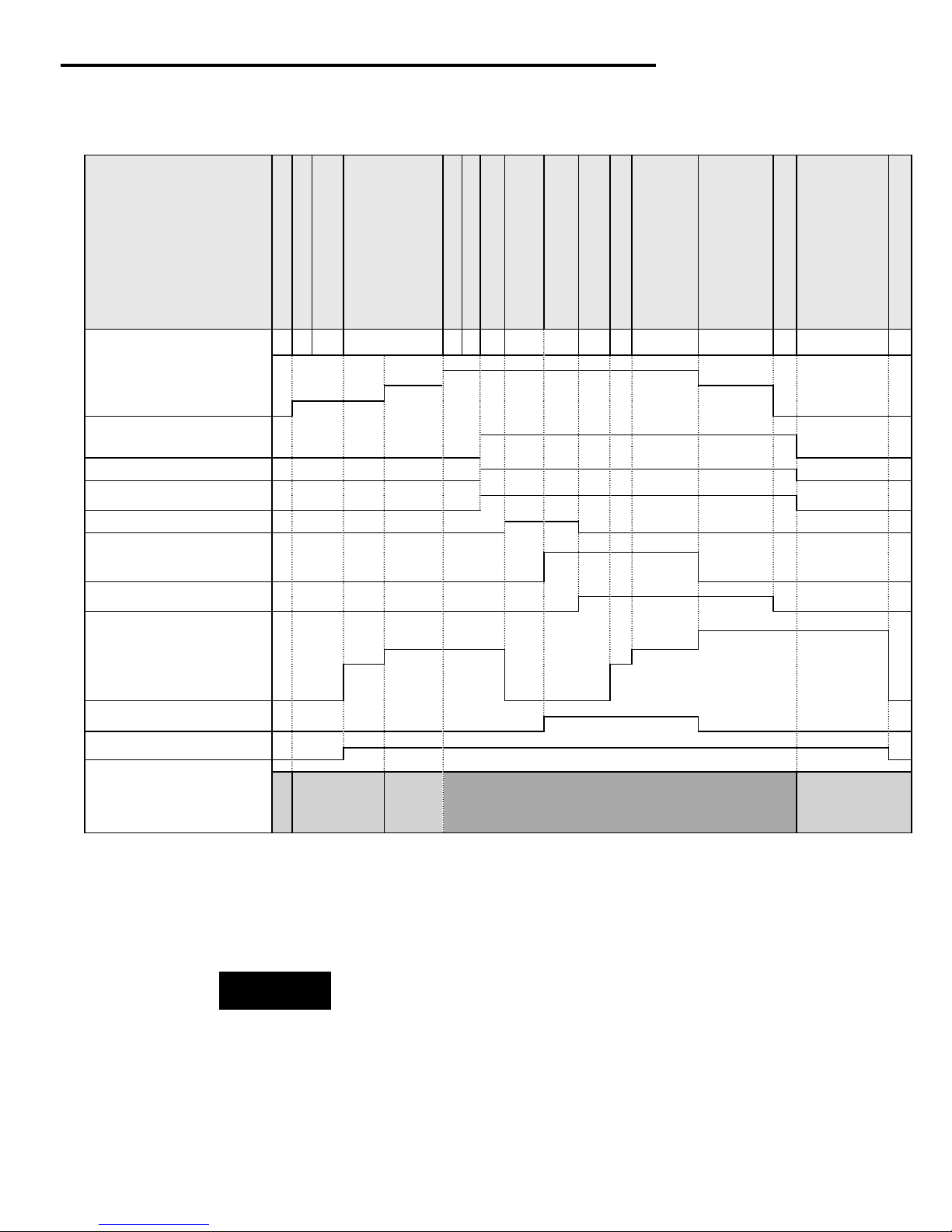

HEAT PUMP MODE
When installed with a heat pump, the furnace control automatically changes the timing sequence to avoid long blower off times
during defrost cycles.
Output Standby Call for Heat Pump Heat Pump ON Delay
Heating until
Thermostat
is Satisfied Call for Defrost Self Check Pre-Purge Ignitor Warm-Up Ignition Activation Period Heat ON Delay Blower Staging
Defrost
until
Unit is
Satisfied
Heating
until Ther-
mostat is
Satisfied
Post-Purge Blower Off Delay System Off
Thermostat - W/W1
Thermostat - Y/Y2
Thermostat - Y1
3 s 15 s 17-19 s <5 s 5 s 5 s 15 s 90, *120, 150, 180 s
Hi Speed Inducer (IND HI)
Low Speed Inducer (IND LO)
Pressure Switch (HPS)
Pressure Switch (LPS)
Ignitor (HSI)
Second Stage Gas (MVH)
First Stage Gas Valve (MVL)
Flame Sensor (FS)
Blower (Cool Speed)
Blower (High Heat Speed)
Blower (Low Heat Speed)
Humidifier (24V)
EAC
LED
Green LED
– 1 flash
Green
LED – 2
flashes
Amber LED – 3 flashes Green – ON

white-rodgers.com
emerson.com
Emerson and White-Rodgers are
trademarks of Emerson Electric Co.
©2017 Emerson Electric Co. All
rights reserved.
TROUBLESHOOTING
TROUBLESHOOTING
Green
LED Flash
Amber
LED Flash
Red
LED Flash Error / Condition
Up to 5 Flash Codes Stored in Memory (Auto-Erased After 14 Days)
11 No Stored Codes
12 Reversed 120 VAC Polarity / Grounding
14 Ignition Lockout (Due to Excessive Retries)
15 Ignitor Failure
16 Gas Valve De-Energized When It Should Be Energized
21 Gas Heating Lockout (Gas Valve Energized When It Should Be De-Energized)
22 Abnormal Flame Proving Signal
(Flame Sensed When Flame Should Not Be Present)
23 Low Heat Pressure Switch Did Not Open
(Shorted Pressure Switch, 1st stage)
24 Fuse is Open
25 High Heat Pressure Switch Did Not Open (Shorted Pressure Switch, 2nd stage)
31 High-Heat Pressure Switch or Inducer Relay Did Not Close or Re-opened
(Open Pressure Switch, 2nd stage)
32 Low-Heat Pressure Switch or Inducer Relay Did Not Close or Re-opened (Open
Pressure Switch, 1st stage)
33 Limit Circuit Fault (Open Limit or Roll Out)
34 Ignition Proving Failure (Due to Ignition Recycles)
Flash codes NOT stored in memory
OFF OFF OFF No 120 VAC and 24 VAC Power
Control Circuitry Lockout
Alternate Alternate Alternate Self-Test Mode Active
Solid ON Standby
Rapid Flash Fan Only Call
1 Call For Low Cool
2 Call For High Cool
3 Blower On After Power Up
Rapid flash Weak Flame Error
1 Call For Low Heat
2 Call For High Heat
3 Defrost Mode
Rapid flash Twinning Error
NOTE: Rapid Flash LED flash code uses 250ms ON time and 250ms OFF time.
Two-digit Red LED flash codes use 1s ON time, 250ms OFF time. There is a 1s OFF time between 1st and 2nd digit of the
error code. There is a 2s OFF time between each error code.
FAULT AND STATUS CODES
The LED will indicate fault or status codes as shown in the table below:
FAULT RECALL
When the control is in standby mode (no call for heat or cool),
press the "SELECT" button for approximately 2 to 5 seconds or
until the diagnostic LED turns off.Up to 5 fault codes are stored.
NOTE: While displaying the stored fault codes, the control will
ignore any new call for heat, cool or fan.
FAULT CODE RESET
When the control is in standby mode (no call for heat or cool),
press the "SELECT" button for 5 to 10 seconds or until the
diagnostic LED begins to rapid flash.
NOTE: If the switch is held pressed for over 10 seconds the
rapid flash will stop and the LED will be on to indicate
return to normal status.
TECHNICAL SUPPORT: 1-888-725-9797

CAUTION
!
Risque de décharge électrique.
Débrancher l’alimentation
électriquedusystèmejusqu’à ce
que l’installation soit terminée.
Ne pas utiliser cet appareil sur
des circuits dont la tension est
supérieure à celle indiquée.
Une tension plus élevée
endommagera la commande
et pourrait présenter un risque
de décharge électrique ou
d’incendie.
Cette commande n’est pas
conçue pour être utilisée dans
les endroits où elle peut entrer
en contact avec de l’eau.
Peut causer un débordement de
flamme. Couper l’alimentation
de gaz principale au système
de chauffage jusqu’à ce que
l’installation soit terminée.
21V51D-751
Commande intégrée de fournaise bi-étage pour moteurs
de souffleurs PSC, à vitesse variable et ECMx
DIRECTIVES D’INSTALLATION
LE FAIT DE NE PAS LIRE ET DE NE PAS RESPECTER SOIGNEUSEMENT TOUTES
LESDIRECTIVESAVANT L’INSTALLATIONOU L’UTILISATIONDECETTECOMMANDE
PEUT CAUSER DES BLESSURES OU DES DOMMAGES MATÉRIELS.
DESCRIPTION
SPÉCIFICATIONS
PIÈCES INCLUSES
La commande 21V51D-751 est un ensemble de commande
intégrée HSI de fournaise bi-étage qui convient à la plupart des
appareils Carrier et ICP avec souffleurs PSC, à vitesse variable
et ECMx configurés avec sélecteur DIP.
Cet ensemble contient :
• Commande intégrée de fournaise 50V51-751 avec support de
montage
• 3 faisceaux de fils
• Étiquette de la commande
• 8 connecteurs
• Directives d’installation
white-rodgers.com
emerson.com
NoDE PIÈCE 37-7625001
1711
JUMELAGE : La commande 21V51D-751 NE PEUT PAS être
jumelée aux commandes de marque Carrier, ICP ou ICM.
Les deux panneaux de commande doivent provenir du
même fabricant pour fonctionner correctement.
SPÉCIFICATIONS ÉLECTRIQUES :
Voltage à l’entrée : 18 à 30 V c.a., 60 Hz
Courant : 0,8 A à 25 V c.a.
Paramètres du contact de relais :
Robinet de gaz 1er étage : 1,5 A 0,6 PF à 30 V c.a.
Robinet de gaz 2e étage : 0,5 A à 30 V c.a.
Relais de l’allumeur : 2,0 A à 120 V c.a.
Relais de l’inducteur : 2,2 A FLA à 120 V c.a.
Relais de l’inducteur : 3,5 A LRA à 120 V c.a.
Relais de circulation PSC : 14,5 A FLA à 120 V c.a.
Relais de circulation PSC : 25 A à 120 V c.a.
Relais de circulation ECMx : 4,0 mA RMS à 18 V c.a.
Relais de circulation ECMx : 12,0 mA RMS à 30 V c.a.
Charge de l’humidificateur : 1,0 A à 120 V c.a.
Purificateur d’air électronique : 1,0 A à 120 V c.a.
Exigences de courant pour la flamme :
Courant min. pour détection de la flamme : 0,25 μA c.c.*
Courant max. pour non-détection : 0,1 μA c.c.
Résistance max. aux fuites : 150 Mohms
* Mesure avec un voltmètre c.c. (1 V c.c. = 1 μA)
PLAGE DE TEMPÉRATURES DE MARCHE :
-40° à 175 °F (-40° à 80 °C)
PLAGE D’HUMIDITÉ :
5 à 95 % d’humidité relative (sans condensation)
HOMOLOGATIONS :
CSA/ACNOR É.-U. / Canada
GAZ APPROUVÉS :
Gaz naturel, manufacturé, mélangé, pétrole liquide,
et mélanges de GPL et air.

2
INSTALLATION
MONTAGE ET CÂBLAGE
REMARQUE : Tout le câblage doit être installé conformément
aux codes et ordonnances locaux et nationaux de l’électricité.
1. Débrancher l’alimentation électrique et l’alimentation de gaz
de l’appareil, puis retirer le panneau d’accès de l’appareil
2. Marquer et débrancher tous les fils de la commande
existante, puis démonter cette commande
3. Consulter les sections Description des faisceaux, Tableau
des faisceaux, Schéma de câblage et Configurations du
commutateur DIP pour brancher et régler le nouveau
panneau de commande de l’appareil
Commande Marque Souffleur Thermostat
« A »
ICP
réversible
« B »
Ancien style
Carrier
« C »
Commande
CEPL130948-01
Carrier
ECMx

CEPL130948-01
CEPL130948-02 CEPL130948-02
HK42FZ028 HK42FZ028
HK42FZ040 HK42FZ040
325879-751
PSC / VS*
325879-751
CEPL130455-01 CEPL130455-01
HK42FZ017 HK42FZ017
HK42FZ005

HK42FZ005
HK42FZ010 HK42FZ010
HK42FZ015 HK42FZ015
ICM2807 ICM PSC / VS* ICM2807
1184408
ICP
ECMx
1184408
CEPL131043-01 CEPL131043-01
HK42FZ041 HK42FZ041
1172551
PSC
seulement 
1172551
1172809 1172809
CEPL130591-01 CEPL130591-01
CEPL130591-41 CEPL130591-41
HK42FZ019 HK42FZ019
HK42FZ020 HK42FZ020
*REMARQUE : Pour les appareils à vitesse variable, brancher le connecteur existant à 6 tiges dans « VS MOTOR » PL3/4 sur le
nouveau panneau de commande. Régler le commutateur DIP du type de souffleur sur PSC / VS. Le fil vert DEHUM du moteur
VS se branche dans la borne G (fil vert du faisceau « A ») s’il était préalablement branché sur la borne G de l’ancien panneau de
commande. Couper la broche existante de ¼ po et dénuder le fil à cette fin. Autrement, le fil vert DEHUM du moteur VS peut avoir été
branché à un fil de thermostat branché à la borne Thermidistat™ DHUM. Le laisser ainsi et NE PAS le brancher à la borne DHUM (fil
noir du faisceau « A ») sur le nouveau panneau de commande. Les 2 fils blancs branchés préalablement à la broche HUM de ¼ po de
l’ancien panneau de commande doivent être branchés à la borne HUM 24V ¼ po du nouveau panneau de commande.
DESCRIPTION DES FAISCEAUX
•« A » Utilisé pour les branchements E/S du thermostat à
l’aide des connecteurs inclus. Branché dans le connecteur P5
du nouveau panneau de commande.
•« B » Utilisé pour convertir le faisceau principal d’entrée de
la fiche Carrier à la fiche ICP inversée. Fiche Carrier 1 =
fiche ICP 12, fiche Carrier 2 = fiche ICP 11, ainsi de suite.
Branché dans le connecteur PL1 sur le nouveau panneau
de commande, le câblage d’usine se branche ensuite sur
l’autre bout. Pour les commandes ICP PSC seulement, NON
REQUIS pour les commandes ICP ECMx.
•« C » Utilisé avec les fournaises Carrier de style ancien
pour convertir les connecteurs de type bloc au style aligné.
Branché dans les connecteurs PL1, PL2 et 2 broches
NEUTRES ¼ po sur le nouveau panneau de commande.
TABLEAU DES FAISCEAUX

3
SCHÉMA DE CÂBLAGE
ACRDJ – Cavalier de neutralisation du relai de
climatisation (climatisation adaptative)
La commande peut contrôler un appareil de climatisation à
deux vitesses avec un thermostat mono-étage à l’aide d’un
algorithme adaptatif qui sélectionne entre la climatisation lente et
la climatisation rapide. Le fonctionnement est basé sur la durée
de la période de climatisation précédente. Pour les applications
à thermostat mono-étage avec appareil extérieur bi-étage,
s’assurer que le cavalier ACRDJ est présent.
REMARQUE : Pour la climatisation adaptative, brancher
l’entrée de climatisation du thermostat sur la borneY1 (fil
jaune du faisceau « A »).
LHT – Chauffage lent seulement (chauffage
adaptatif)
La commande peut contrôler un appareil de climatisation à
deux vitesses avec un thermostat mono-étage à l’aide d’un
algorithme adaptatif qui sélectionne entre la climatisation lente et
la climatisation rapide. Le fonctionnement est basé sur la durée
de la période de chauffage précédente. Pour les applications à
thermostat mono-étage avec fournaise bi-étage, s’assurer que le
commutateur DIP LHT est réglé sur ON (marche).
REMARQUE : Pour le chauffage adaptatif, brancher l’entrée
de de chauffage du thermostat dans la borne W/W1 (fil blanc
du faisceau « A »).
RÉGLAGE DE CAVALIER – ACRDJ
ON* OFF
ON* : Active le contrôle adaptatif pendant la
climatisation (thermostat mono-étage)
OFF : Neutralise le contrôle adaptatif pendant la
climatisation (thermostat bi-étage)
W2
Y1
DHUM
G
Com24V
W/W1
Y/Y2
R
Branchement
JUMELÉ Bouton
SELECT
Détecteur de flamme
Robinet de gaz
Commutateur
de la porte
L1
EAC
120 V
Moteur de
l'inducteur
Moteur de
souffleur
ECMx
Moteur de
souffleur
PSC
DEL
ÉTAT/ANOMALIE
HUMIDIFI-
CATION
(24 V)
ROUGE (CHAUFFAGE LENT)
ORANGE (ADD)
BLEU (CHAUFFAGE RAPIDE)
JAUNE (ADD)
GRIS (CLIMATISATION)
VERT (COMMUN 24 V)
NOIR (LIGNE)
GRIS/JAUNE (MALT)
BLANC (NEUTRE)
BLANC (NEUTRE)
GRIS/JAUNE (MT)
JAUNE(MOYENHAUT) (ADD-2)
NOIR(HAUT) (CLIMATISATION)
BLEU(MOYENLENT) (ADD-1)
ORANGE(MOYEN) (CHAUFFAGERAPIDE)
ROUGE(LENT) (CHAUFFAGELENT)
Réglez le commutateur DIP
selon le type de moteur
TRANSFORMATEUR
24 V c.a. CATÉGORIE II
24 V c.a.
120 V c.a.
SEC-2
SEC-1
BLANC NOIR
NOIR (HAUT) ROUGE (LENT)
VERT/JAUNE
JUMELER avec une autre
commande White-Rodgers
21V51D-751 seulement
Faisceau de
câbles de
thermostat « A »
COMMUTATEUR
DIP CHAUFFAGE
ÉTEINT
TAMPONS
D'ESSAI
DE LA FLAMME
COMMUTATEUR DIP
CHAUFFAGE LENT
VENT. CONT.
SOUFFLEUR
Moteur à
vitesse
variable

4
CONFIGURATION DU COMMUTATEUR DIP
FONCTIONNEMENT
Configuration du type de souffleur Mode chauffage lent seulement Chauffage – Délai d’arrêt du souffleur
Vitesse continue du ventilateur
SW3
SW3
MARCHE MARCHE MARCHE
MARCHE
MARCHE
MARCHE
MARCHE
MARCHE MARCHE
ARRÊT ARRÊT ARRÊT
ARRÊT
ARRÊT
ARRÊT
ARRÊT
ARRÊT
*défaut
REMARQUE : Remettre l’alimentation après tout
changement.
ARRÊT
PSC /
VS*
LHT
Activer
MARCHE : Active le contrôle
adaptatif pendant le
chauffage (thermostat
mono-étage)
ARRÊT* : Neutralise le
contrôle adaptatif
pendant le chauffage
(thermostat bi-étage)
LHT
Neutraliser*
90 s
150 s
120 s*
180 s
Délai
arrêt
chauff.
Délai
arrêt
chauff.
Délai
arrêt
chauff.
Délai
arrêt
chauff.
Chauff.
faible*
Chauff.
élevé
Climatisation
Vit. vent.
cont.
Vit. vent.
cont.
Vit. vent.
cont.
ECMx
SW3 SW2
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
MODE CLIMATISATION
Sortie En attente Commande clim. Délai mise en marche clim. Climatisation jusqu’au réglage du thermostat Délai d’arrêt du souffleur Arrêt du système
Thermostat – Y2
Thermostat – Y1
3 s 90 s
Compresseur extérieur
Ventilateur extérieur
Souffleur (vitesse de climatisation)
Souffleur (vitesse de chauffage rapide)
Souffleur (vitesse de chauffage lent)
EAC
DEL DEL verte – 1 clignotement DEL verte – 2 clignotements

5
FONCTIONNEMENT
MODE CHAUFFAGE
Sortie En attente Commande chauf. Auto-vérification Pré-purge Chauffage de l’allumeur Période d’activation d’allumage Délai mise en marche chauf.
Chauffage jusqu’au
réglage du thermostat Post-purge
Délai d’arrêt du
souffleur Arrêt du système
Thermostat – W2
Thermostat – W1
15 s 17-19 s <5 s 45 s 15 s 90, *120, 150, 180
Inducteur grande vitesse
(IND HI)
Inducteur basse vitesse
(IND LO)
Pressostat (HPS)
Pressostat (LPS)
Allumeur (HSI)
Gaz second étage (MVH)
Robinet de gaz premier
étage (MVL)
Capteur de flamme (FS)
Souffleur (vitesse de
chauffage rapide)
Souffleur (vitesse de
chauffage lent)
Humidificateur (24 V)
EAC
DEL
DEL ambrée –
1 clignotement
DEL ambrée –
2 clignotements DEL verte allumée

6
FONCTIONNEMENT
Délai d’arrêt du souffleur réduit de 90 secondes (défaut) à 5 secondes si la sortie DEHUM est active au moment de la commande d’arrêt
de climatisation.
MODE DÉSHUMIDIFICATION
Sortie En attente Commande clim. Délai mise en marche clim. Climatisation/Déshumidification jusqu’au réglage du thermostat Délai d’arrêt du souffleur Arrêt du système
Programmation du thermostat
Thermostat – Y2
Thermostat – Y1
3 s 10 min 10 min 10 min 5 s
Compresseur extérieur
Ventilateur extérieur
Souffleur (vitesse de climatisation)
Souffleur (vitesse de chauffage
rapide)
Souffleur (vitesse de chauffage
lent)
EAC
DEL
DEL verte –
1 clignotement
DEL verte –
2 clignotements
MODE VENTILATEUR
Sortie En attente Commande vent. Ventilateur jusqu’au réglage du thermostat Arrêt du système
Thermostat – G
Souffleur (vitesse du
ventilateur)
EAC
DEL DEL verte – clignotement rapide

7
AUTO-TEST
La commande de fournaise 21V51D-751 est équipée d’une fonction
auto-test que l’on utilise pendant l’installation de la commande.
L’auto-test vérifie la fonctionnalité de la commande, de l’allumeur,
de l’inducteur et du souffleur pour s’assurer qu’ils fonctionnent
correctement. S’assurer que le thermostat est à l’arrêt ou que les
fils du thermostat sont débranchés pour activer le test.
REMARQUE
La fonction auto-test est disponible après la mise sous
tension et jusqu’à ce qu’une DEL verte reste allumée
(5 secondes après la mise sous tension). Pendant ce temps,
le contrôleur ignore toutes les commandes actives. Si une
DEL verte reste allumée, débrancher l’alimentation pendant
10 secondes et voir ci-dessus pour démarrer l’auto-test.
Démarrer l’auto-test comme suit :
• Mettre l’alimentation et fermer manuellement le commutateur
de la porte du souffleur.
• Attendre 1 seconde.
• Cliquer deux fois lentement sur le bouton SELECT en moins
de 3 secondes.
La séquence est la suivante :
• La DEL clignote en rouge le code d’erreur précédent 4 fois
• Par la suite, la DEL clignote lentement en alternant entre les
couleurs (rouge, ambré, vert) pour indiquer que l’auto-test
est actif, et elle continue ainsi jusqu’à la fin de l’auto-test
• Le moteur de l’inducteur se met en MARCHE à HAUTE
vitesse et continue de fonctionner jusqu’à la fin de l’auto-test
• Après 7 secondes, l’allumeur se met en MARCHE pendant
15 secondes, puis il s’ARRÊTE
• Le moteur du souffleur fonctionne à vitesse CHAUFFAGE
LENT pendant 10 secondes
• Le moteur du souffleur fonctionne à vitesse CHAUFFAGE
HAUTE pendant 10 secondes
• Le moteur du souffleur fonctionne à vitesse CLIMATISATION
pendant 10 secondes
• Le moteur du souffleur se met à l’ARRÊT
• Le moteur de l’inducteur passe en vitesse LENTE pendant
10 secondes, puis il s’ARRÊTE
• La DEL reste allumée en vert pour indiquer le mode d’attente
FONCTIONNEMENT
MODE THERMOPOMPE
Lorsqu’elle est installée avec une thermopompe, la commande de fournaise change automatiquement la séquence des cycles pour
prévenir les arrêts prolongés du souffleur pendant les cycles de dégivrage.
Sortie En attente Commande de thermopompe Délai mise en marche thermopompe
Chauffage
jusqu’au
réglage du
thermostat Commande de dégivrage Auto-vérification Pré-purge Chauffage de l’allumeur Période d’activation d’allumage Délai de mise en marche du chauffage Délai du souffleur
Dégivrage
jusqu’au
réglage de
l’appareil
Chauffage
jusqu’au
réglage du
thermostat
Post-purge Délai d’arrêt du souffleur Arrêt du système
Thermostat – W/W1
Thermostat – Y/Y2
Thermostat – Y1
3 s 15 s 17-19 s <5 s 5 s 5 s 15 s 90, *120, 150,
180 s
Inducteur grande vitesse (IND HI)
Inducteur basse vitesse (IND LO)
Pressostat (HPS)
Pressostat (LPS)
Allumeur (HSI)
Gaz second étage (MVH)
Robinet de gaz premier étage
(MVL)
Capteur de flamme (FS)
Souffleur (vitesse de climatisation)
Souffleur (vitesse de chauffage
rapide)
Souffleur (vitesse de chauffage
lent)
Humidificateur (24 V)
EAC
DEL
DEL verte –
1 clignote-
ment
DEL
verte – 2
clignote-
ments
DEL ambrée – 3 clignotements Vert – marche

white-rodgers.com
emerson.com
Emerson et White-Rodgers sont des
marques de commerce d’Emerson
Electric Co.
© 2017 Emerson Electric Co.Tous
droits réservés.
DÉPANNAGE
DÉPANNAGE
Clignotement
DEL
verte
Clignotement
DEL
ambrée
Clignotement
DEL
rouge Erreur / Condition
Jusqu’à 5 codes de clignotement mémorisés (suppression automatique après 14 jours)
11 Aucun code mémorisé
12 Polarité 120 V c.a. inversée / Mise à la terre
14 Allumage verrouillé (en raison du nombre excessif de tentatives)
15 Panne de l’allumeur
16 Robinet de gaz coupé quand il devrait être ouvert
21 Chauffage au gaz verrouillé (robinet de gaz ouvert quand il devrait être coupé)
22 Signal anormal de détection de flamme
(flamme détectée quand elle ne devrait pas l’être)
23 Le pressostat de chauffage lent ne s’est pas ouvert
(pressostat court-circuité, 1er étage)
24 Fusible ouvert
25 Le pressostat de chauffage rapide ne s’est pas ouvert (pressostat court-circuité,
2eétage)
31 Le pressostat de chauffage rapide ou le relais de l’inducteur ne s’est pas fermé
ou s’est réouvert (pressostat ouvert, 2eétage)
32 Le pressostat de chauffage lent ou le relais de l’inducteur ne s’est pas fermé ou
s’est réouvert (pressostat ouvert, 2eétage)
33 Interrupteur de limite déclenché (interrupteur ouvert ou débordement)
34 Panne du détecteur d’allumage (en raison des cycles successifs d’allumage)
Les codes de clignotement ne sont PAS mémorisés
ARRÊT ARRÊT ARRÊT Aucune alimentation 120 V c.a. ni 24 V c.a.
Verrouillage des circuits de la commande
En alternance En alternance En alternance Mode auto-test actif
Reste ALLUMÉE En attente
Clignotement
rapide Commande de ventilateur seulement
1 Commande de climatisation lente
2 Commande de climatisation rapide
3 Souffleur en marche après la mise sous tension
Clignotement
rapide Erreur – flamme faible
1 Commande de chauffage lent
2 Commande de chauffage rapide
3 Mode dégivrage
Clignotement
rapide Erreur de jumelage
REMARQUE : Le code de clignotement rapide de la DEL utilise des délais de 250 ms ALLUMÉE, 250 ms ÉTEINTE.
Les codes de clignotement DEL rouge à 2 chiffres utilisent des délais de 1 s ALLUMÉE, 250 ms ÉTEINTE. Il y a un délai d’ARRÊT de
1 s entre le 1er et le 2echiffre du codes d’erreur. Il y a un délai d’ARRÊT de 2 s entre les différents codes d’erreur.
CODES D’ALERTE ET DE STATUT
La DEL indique les codes d’alerte ou de statut tel que décrit dans le tableau ci-dessous :
RAPPEL D’ALERTE
Lorsque la commande est en mode attente (aucune commande
de chauffage ni de climatisation), enfoncer le bouton « SELECT »
pendant environ 2 à 5 secondes ou jusqu’à ce que la DEL de
diagnostic s’éteigne. Jusqu’à 5 codes d’erreur sont mémorisés.
REMARQUE: Pendant l’affichage des codesd’erreurmémorisés,la
commande ignore toute commande de chauffage, de climatisation
ou de ventilation.
RÉINITIALISATION DU CODE D’ERREUR
Lorsque la commande est en mode attente (aucune commande
de chauffage ni de climatisation), enfoncer le bouton « SELECT »
pendant 5 à 10 secondes ou jusqu’à ce que la DEL de diagnostic
commence à clignoter rapidement.
REMARQUE : Lorsque le commutateur reste enfoncé pendant 10
secondes, le clignotement rapide s’arrête et la DEL s’allume pour
indiquer le retour au statut normal.
SOUTIEN TECHNIQUE : 1-888-725-9797
