WHITE-RODGERS DIVISION
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], FAX [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], FAX [phone]
Printed in U.S.A.
FAILURETOREADANDFOLLOWALLINSTRUCTIONSCAREFULLYBEFORE
INSTALLING OR OPERATING THIS CONTROL COULD CAUSE PERSONAL
INJURY AND/OR PROPERTY DAMAGE.
Type 1131 controls are designed for use on hot water
heatinginstallations.Theyhavesingle-pole,double-throw
switch action, offering open-on-rise terminals as well as
close-on-riseterminals.Thesecontrolsmaybeusedasa
high limit, low limit, circulator, or combination low limit-
circulator control.
Modelsareavailablewitheitherhorizontalorverticalwell,
and with either fixed or adjustable differential. Some of
thesemodelsalsohaveexcesscapillarystoredwithinthe
enclosure, permitting them to be used with wells having
either a standard or extended shank.
Anothermodel,idealforreplacementpurposes,has both
a slotted case and excess capillary stored within the
enclosure.Thiscontrolcanbeusedwitheitherastandard
or extended shank well, on either horizontal or vertical
well installations.
DESCRIPTION
TYPE 1131
HOT WATER CONTROL
S.P.D.T. Well-Immersion
INSTALLATION INSTRUCTIONS
CAUTION
WARNING
THIS CONTROL MUST BE INSTALLED BY A
QUALIFIED INSTALLER.
Do not exceed the specification ratings.
All wiring must conform to local and national electrical
codes and ordinances.
This control is a precision instrument, and should be
handled carefully. Rough handling or distorting compo-
nents could cause the control to malfunction.
Thiscontrolhasbeenaccuratelycalibratedatthefactory.
Any attempt to calibrate this control will void the White-
Rodgers warranty.
PRECAUTIONS
CONVERTIBLE CONTROLS
Convertible controls have a Knockout Plate on back of
case (secured by Hex Nut on Horizontal models, and by
Knockout Plug on Vertical models). To convert from
Horizontal to Vertical:
1. Removecontrolcover.Thenremovebottomknockout.
2. Remove Hex Nut (inside control) from Well Mounting
Stem. (To loosen, hold Hex Nut inside while turning
Hex Nut on back of control counterclockwise.)
3. Pull Well Mounting Stem away from case and remove
Knockout Plate.
4. Swing capillary down through slot into bottom knock-
out.
5. Secure Knockout Plate to back of case by using
Knockout Plug provided in envelope.
6. Insert Well Mounting Stem into bottom knockout and
tighten Hex Nut (inside control) securely.
WHITE-RODGERS
Operator: Save these instructions for future use!
PART NO. 37-2071B
Replaces 37-2071 & 37-9195
9548
Do not use on circuits exceeding specified
voltages. Higher voltages will damage control
and could cause shock or fire hazard.
To prevent electrical shock and/or equipment
damage,disconnectelectricpowertosystem,at
mainfuseorcircuitbreakerbox,untilinstallation
is complete.

2

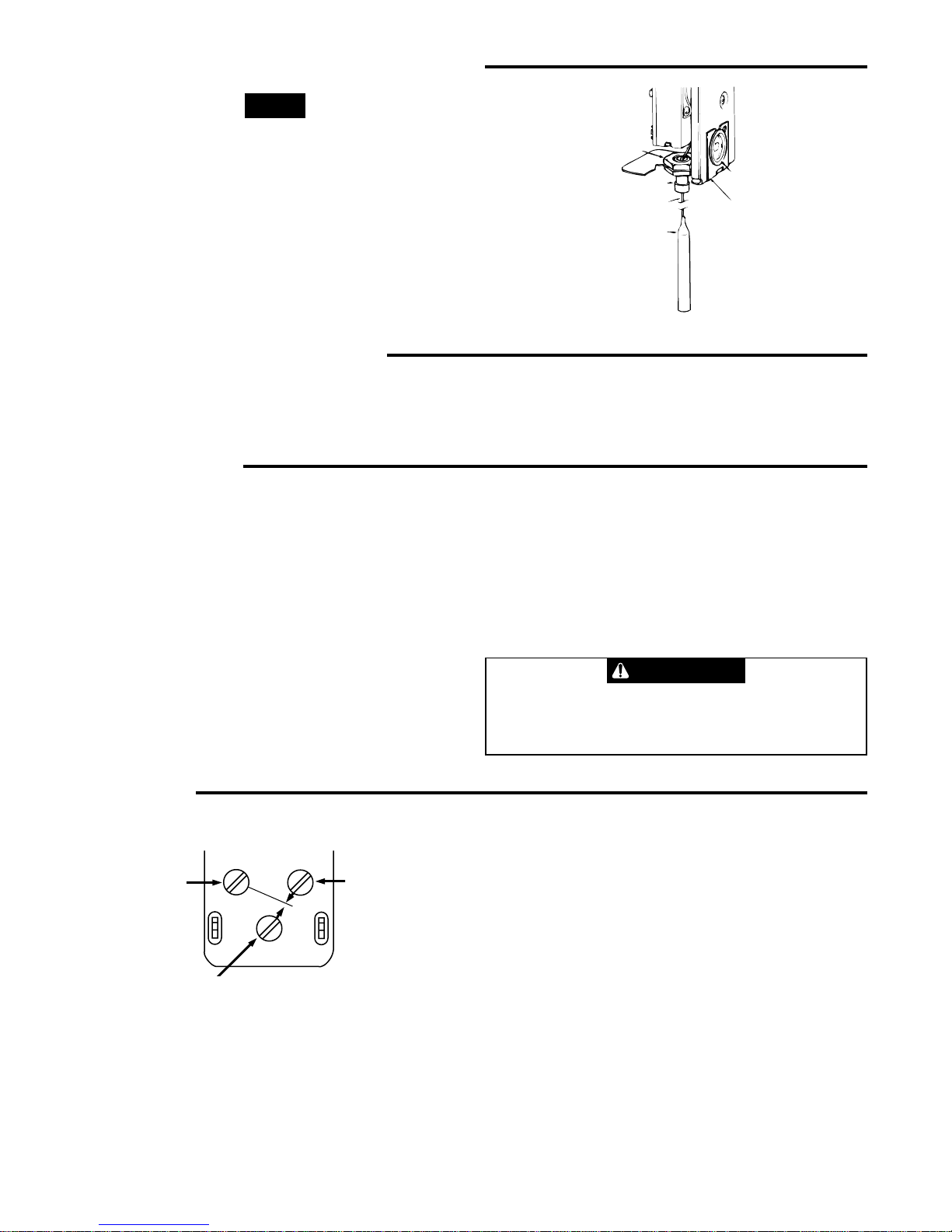

CONVERTIBLE CONTROLS CONT.
To convert from Vertical to Horizontal model, remove
Knockout Plug and Plate. Remove Hex Nut (inside con-
trol)andswingcapillaryupwardintobackknockout.Place
Knockout Plate beneath Hex Nut on back of control and
tighten Hex Nut (inside control). If bottom knockout is not
used for wiring, insert Knockout Plug.
NOTE
Convertible Control converted to Vertical Model.
KNOCKOUT PLATE
BULB
CAPILLARY
MOUNTING STEM
HEX NUT
KNOCKOUT PLUG
RED
WHITE
BLUE
COMMON
CLOSE ON RISE
OF TEMPERATURE
OPEN ON RISE
OF TEMPERATURE
Refer to the wiring diagram supplied by the boiler or
burner manufacturer, or to the suggested circuits
included with the primary control. The information
below shows the terminals to use for the various
applications.
Limit Control: When used as either a high limit
control or as a low limit control, use the open-on-rise
terminals, (red and blue).
Circulator Control: When used as a circulator control,
use the close-on-rise terminals, (red and white).
Combination Low Limit and Circulator Control: For
this application, all 3 terminals are used. The wiring
diagram on the next page shows a typical circuit for a
hot water system having a boiler with tankless domes-
tic coil.
Thiscontrolhasasingle-pole,double-throw,snap-action
switch. The top left-hand terminal (red) is the common
terminal.Thetopright-handterminal(blue)hasopen-on-
riseswitchaction.Thebottomcenterterminal(white)has
close-on-rise switch action.
All wiring should be done in accordance with local and national electrical codes and ordinances.
WIRING
When used on a combination low limit and circulator
control, it should be located the same as suggested for
low limit service.
To remove the well from the control, loosen set screw in
the large nut, then slide the well off which exposes the
bulb.Screwthewellintothepropertapping.Slidethebulb
back into the well, making sure that the bulb enters the
well as far as it will go. Tighten the set screw.
Do not dent or bend the bulb as this will prevent
it from fitting into the well properly.
Iftheboilermanufacturerrecommendsacontrollocation,
then follow such recommendations. If none are offered
the following are suggested locations.
For high limit service, the control should be located in
the hottest part of the boiler. This is usually near the top
ofthe boiler.Ahighlimitcontrolshouldnot beinthesame
sectionof theboilerthatcontainstheheatexchanger that
supplies domestic hot water.
Forlowlimitoroperatingservice, thecontrolshouldbe
so located that it responds to the temperature of that
section of the boiler that heats domestic hot water.
When used as a circulator control, it may be located
near the boiler outlet or riser.
CAUTION
INSTALLATION
Some controls have excess stored capillary which may be
extendedforusewithanextendedshankwell.Usereason-
able care when straightening and forming the capillary.
With the capillary fully extended, the bulb should slide all
the way to the end of the well.
EXTENDING CAPILLARY

3
Diagram For Gas Or Oil Fired System With Tankless Domestic Coil
X
X
24 VAC
GAS VALVE HIGH LIMIT
TRANS.
The R-B contacts of the low limit-circulator control main-
tain domestic hot water at the desired temperature year-
round.
When the thermostat calls for heat the burner starts. The
circulator also starts if the R-W contacts of the low limit-
circulator control are closed.
If excessive boiler temperature causes the high limit to
open, the circulator continues to run but the burner shuts
down until the high limit recloses.
If low boiler temperature causes the R-W contacts of the
low-limitcirculatorcontroltoopen,theburnerstaysonbut
the circulator stops until the R-W contacts reclose.
Whenthethermostatissatisfied,thecirculatorstops.The
burneralsoshutsdowniftheR-Bcontactsofthelowlimit-
circulator control are open.
W1
4
2
3
B
R
JUMPER
W
BR
X X
TYPE 668 OIL
BURNER CONTROL
(LINE VOLTAGE)
3-WIRE
THERMOSTAT
(USE W-B FOR
2-WIRE THERMOSTAT)
IGNITION
TRANS.
BURNER
MOTOR
CIRCULATOR
MOTOR
LOW LIMIT
CIRCULATOR
HIGH
LIMIT
TYPE
809 RELAY
HOT
LINE
N
Controls With Adjustable Differential
1. Insertascrewdriverinthecentreslotandturnthedial
until the right hand indicator “B” points to the lowest
temperature of the cycle.
2. Turn the differential adjusting screw “C” until the left
hand indicator “D” points to the highest temperature
of the cycle.
Theleft-handindicatorpoints to the temperature at which
the contacts open on high limit and low limit applica-
tions. On circulator applications, the left-hand indica-
tor points to the temperature at which the circulator will
start.
Oncombination lowlimitand circulatorapplications,
the left-hand indicator points to the temperature at which
thelow limit stopsthe burner andpermits the circulatorto
run.
Controls with a Fixed Differential
Insertascrewdriverincentreslot“A”andturnthedialuntil
the fixed indicator “B” points to the highest desired tem-
perature of the cycle.
The fixed indicator points to the temperature at which the
contactsopenonhigh limit and lowlimitapplications.
On circulator applications, the fixed indicator points to
the temperature at which the circulator will start.
Oncombination lowlimitand circulatorapplications,
the fixed indicator points to the temperature at which the
lowlimitstopstheburnerandpermitsthecirculatortorun.
SETTING THE CONTROL
WIRING (CONT.)
“B” FIXED INDICATOR
“C” DIFFERENTIAL
ADJUSTING SCREW
“D” MOVABLE INDICATOR
“A” ADJUSTING
SLOT
“B” FIXED
INDICATOR
“A” ADJUSTING
SLOT

ATTENTION
Afin de prévenir les chocs électriques et les
dommages matériels pendant l’installation,
coupez l’alimentation électrique au panneau de
distribution principal.
AVERTISSEMENT
N’installez pas cet appareil sur des circuits qui
dépassent la tension nominale. Une tension trop
élevée peut endommager la commande et poser
des risques de chocs électriques et d’incendie.
Imprimé aux É.-U.A.
1131
RÉGULATEUR D’EAU CHAUDE
Unipolaire bidirectionnel (SPDT), avec gaine
INSTRUCTIONS D’INSTALLATION
DESCRIPTION
SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT
D’INSTALLER ET D’UTILISER LA COMMANDE, VOUS RISQUEZ DE CAUSER
DES BLESSURES ET DES DOMMAGES MATÉRIELS.
LA PRÉSENTE COMMANDE DOIT ÊTRE INSTALLÉE
PAR UN TECHNICIEN QUALIFIÉ.
Ne dépassez pas les charges nominales.
Toutlecâblagedoitêtreconformeauxcodesetrèglements
locaux et nationaux qui régissent les installations
électriques.
Cette commande est un instrument de précision qui doit
êtremanipulé avec soin.Ellepeut sedétraquersi elleest
manipulée de façon négligente ou si des composantes
sont déformées.
La commande a été calibrée avec précision lors de la
fabrication.Toutetentativedecalibrerl’appareilannulera
la garantie de White-Rodgers.
Lacommandetype1131aétéconçuepourserviravecun
système de chauffage à eau chaude. Elle est dotée d’un
commutateur unipolaire bidirectionnel et de bornes
assurant l’ouverture et la fermeture sur hausse. La
commande peut servir de limiteur à minimum ou à
maximum, de circulateur ou, en combinaison, de limiteur
avec circulateur.
Il existe des modèles à différentiel fixe ou réglable et qui
conviennentauxgainesverticalesethorizontales.Certains
desmodèles sontaussidotésdansleboîtierd’unsurplus
de capillaire qui permet de les utiliser avec une gaine
normale ou longue.
Un autre modèle, idéal comme remplacement, est doté
d’un boîtier à rainure et d’un surplus de capillaire. Il peut
ainsi servir avec une gaine normale ou longue montée
verticalement ou horizontalement.
PRÉCAUTIONS
Les commandes convertibles sont dotées à l’arrière
d’uneplaquedeconversion(tenueparunécrouhexagonal
sur les modèles horizontaux et par un bouchon de
conversion sur les modèles verticaux). Pour convertir la
commande de l’horizontale à la verticale :
1. Retirer le couvercle de la commande. Retirer ensuite
la plaque inférieure.
2. Retirerl’écrouhexagonal(àl’intérieurdelacommande)
de la tige de montage de la gaine. (Pour desserrer
l’écrou, le tenir tout en tournant à gauche l’écrou
hexagonal qui se trouve à l’arrière de la commande).
3. Dégager la tige de montage de la gaine et retirer la
plaque de conversion.
4. Glisser le capillaire dans la rainure jusqu’à la plaque
inférieure.
5. Fixerlaplaquedeconversionàl’arrièredelacommande
à l’aide du bouchon de conversion qui se trouve dans
l’enveloppe.
6. Introduire la tige de montage de la gaine dans la
plaqueinférieureetserrersolidementl’écrouhexagonal
(à l’intérieur de la commande).
COMMANDES CONVERTIBLES
WHITE-RODGERS
WHITE-RODGERS DIVISION
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], TÉLÉCOPIEUR [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], TÉLÉCOPIEUR [phone]
PIÈCE No 37-2071B
Remplace 37-2071 & 37-9195
9548
Utilisateur: conservez ces instructions pour vous y référer au besoin!

2
NOTE
Pourconvertirlacommandedelaverticaleàl’horizontale,
retirer d’abord le bouchon et la plaque de conversion.
Retirer l’écrou hexagonal (à l’intérieur de la commande)
et glisser le capillaire dans la rainure jusqu’à la plaque
arrière. Placer la plaque de conversion sous l’écrou
hexagonal à l’arrière de la commande et serrer l’écrou
hexagonal (à l’intérieur de la commande). Si l’ouverture
de la plaque inférieure ne sert pas au câblage, y poser le
bouchon de conversion.
Commande convertie en modèle vertical.
PLAQUE DE
CONVERSION
CAPTEUR
CAPILLAIRE
TIGE DE MONTAGE
ÉCROU HEXAGONAL
BOUCHON DE
CONVERSION
COMMANDES CONVERTIBLES (suite)
Tout le câblage doit être conforme aux codes et règlements locaux et nationaux
qui régissent les installations électriques.
RED
WHITE
BLUE
ROUGE BLEUE
BLANCHE
CÂBLAGE
Le régulateur est doté d’un commutateur unipolaire
bidirectionnelàdéclic. La bornesituéeen haut, àgauche
(rouge)est la borneneutre. Celle quise trouve enhaut, à
droite (bleue) ouvre le circuit sur une hausse. La borne
centrale inférieure (blanche) ferme le circuit sur une
hausse.
FERMETURE SUR HAUSSE
DE TEMPÉRATURE
OUVERTURE
SUR HAUSSE DE
TEMPÉRATURE
NEUTRE
Seréférerauxschémasdecâblagefournisparlefabricant
delachaudièreoudubrûleurouauxcircuitsderéférence
fournisaveclacommandeprincipale.Lesrenseignements
ci-dessous précisent les bornes à utiliser selon
l’application.
Limiteur : Pour utiliser la commande comme limiteur à
maximumouàminimum,seservirdesbornesàouverture
sur hausse (rouge et bleue).
Circulateur : Pour utiliser la commande comme
circulateur, se servir des bornes à fermeture sur hausse
(rouge et blanche).
Commande combinée, circulateur avec limiteur à
minimum : Pour une application de ce type, faire appel
aux trois bornes. Le schéma de câblage ci-dessous
représenteuncircuittypiquepourunsystèmedechauffage
doté d’une chaudière à serpentin domestique sans
réservoir.
INSTALLATION
Siunemplacementdelacommandeestrecommandépar
lefabricantdelachaudière,alorsveuillezvousyconformer.
Si aucun emplacement n’est suggéré, veuillez suivre les
conseils suivants.
Pourutiliserlacommandecommelimiteuràmaximum,
situer la commande dans la section la plus chaude de la
chaudière,quiesthabituellementlapartiesupérieure.Ne
pas installer un limiteur à maximum dans la partie de la
chaudièreoùsetrouve l’échangeur dechaleurquifournit
l’eau chaude domestique.
Pourutiliserlacommandecommelimiteuràminimum
ou comme actionneur, situer la commande dans la
partiedelachaudièrequichauffel’eauchaudedomestique.
Pourutiliserlacommandeavecuncirculateur,l’installer
près de la sortie d’eau ou de la colonne montante de la
chaudière.
Pourutiliserlacommandecommelimiteuràminimum
avec circulateur, l’installer de la façon recommandée
pour l’utilisation comme limiteur à minimum.
Pourséparerlagainedelacommande,desserrerd’abord
la vis de réglage du gros écrou, puis glisser la gaine pour
exposer le capteur. Visser la gaine dans l’ouverture
taraudée qui convient. Réintroduire ensuite le capteur
danslagaineenprenantsoinqu’ilsoitbienaufond.Serrer
la vis de réglage.
ATTENTION
Ne pas plier ou bosser le capteur, car il serait
alorsimpossibledel’introduirecorrectementdans
la gaine.
EXTENSION DU CAPILLAIRE
Certaines commandes ont un surplus de capillaire qui
peut être allongé afin de servir avec une gaine allongée.
Procéder soigneusement pour redresser et former le
capillaire.
Une fois le capillaire complètement allongé, le capteur
doit glisser jusqu’au fond de la gaine.

3
W1
4
2
3
B
R
JUMPER
W
BR
X X
X
X
continueradefonctionner,maislebrûleurs’arrêterajusqu’à
ce que le limiteur à maximum soit à nouveau fermé.
Lorsque la température de la chaudière est basse,
entraînant l’ouverture du circuit R-W du circulateur avec
limiteuràminimum,alorslebrûleurresteenmarche,mais
le circulateur s’arrête jusqu’à ce que le circuit R-W du
circulateuraveclimiteuràminimumsoitànouveaufermé.
Unefoislethermostatsatisfait,lecirculateurestarrêté.Le
brûleur sera aussi arrêté si le circuit R-B du circulateur
avec limiteur à minimum est ouvert.
CÂBLAGE (suite)
Schéma pour un système à gaz ou à mazout avec serpentin domestique sans réservoir
ROBINET À GAZ
DE 24 V C.A. LIMITEUR À
MAXIMUM
TRANSFO.
THERMOSTAT À 3 FILS
(UTILISER W-B AVEC UN
THERMOSTAT À 2 FILS )
COMMANDE DE BRÛLEUR
À MAZOUT TYPE 668
(TENSION RÉSEAU)
TRANSFO.
D’ALLUMAGE
MOTEUR DE
BRÛLEUR
CAVALIER MOTEUR DE
CIRCULATEUR
LIMITEUR À
MAXIMUM CIRCULATEUR AVEC
LIMITEUR À MINIMUM
Le circuit R-B du circulateur avec limiteur à minimum
assure à l’année longue que l’eau chaude domestique
sera maintenue à la température souhaitée.
Lorsque le thermostat exécute un appel de chaleur, le
brûleurestmisenmarche.Lecirculateurestaussimisen
marche si le circuit R-W du circulateur avec limiteur à
minimum est fermé.
Si la température de la chaudière est élevée, entraînant
l’ouverture du limiteur à maximum, alors le circulateur
RÉGLAGE DE LA COMMANDE
Commandes à différentiel réglable
1. Introduire la pointe d’un tournevis dans la fente de
réglage(A).Tournerlecadranpourquel’indicateurdu
côté droit (B) indique la température la plus basse du
cycle.
2. Tourner la vis de réglage du différentiel (C) jusqu’à ce
que l’indicateur du côté gauche (D) indique la
température la plus élevée du cycle.
L’indicateur du côté gauche indique la température à
laquellelescontactsserontouvertslorsquelacommande
sert de limiteur à maximum oude limiteur à minimum.
Lorsquelacommandesertdecirculateur,l’indicateurdu
côté gauche indique la température de mise en marche
du circulateur.
Lorsque la commande sert de circulateur avec limiteur
àminimum,l’indicateurducôtégaucheindiquelatempé-
rature à laquelle le limiteur à minimum arrêtera le brûleur
tout en permettant au circulateur de fonctionner.
Commandes à différentiel fixe
Introduirelapointed’untournevisdanslafentederéglage
(A).Tournerlecadranpourquelatempératuremaximale
souhaitéeducyclesetrouvedirectementsousl’indicateur
fixe (B).
L’indicateur fixe indique la température à laquelle les
contacts seront ouverts lorsque la commande sert de
limiteuràmaximumoudelimiteuràminimum.Lorsque
la commande sert de circulateur, l’indicateur du côté
gauche indique la température de mise en marche du
circulateur.
Lorsque la commande sert de circulateur avec limiteur
à minimum, l’indicateur du côté gauche indique la
température à laquelle le limiteur à minimum arrêtera le
brûleur tout en permettant au circulateur de fonctionner.
I
N
(A) FENTE DE
RÉGLAGE
T
ING
(B) INDICATEUR FIXE
(A) FENTE DE
RÉGLAGE
(D) INDICATEUR MOBILE
(C) VIS DE RÉGLAGE
DU DIFFÉRENTIEL
RELAIS
TYPE 809
SOUS TENSION RÉSEAU N
(B) INDICATEUR FIXE
