White Rodgers 50M56U-751 User manual

FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY
BEFORE INSTALLING OR OPERATING THIS CONTROL COULD CAUSE
PERSONAL INJURY AND/OR PROPERTY DAMAGE.
PARTS INCLUDED
• 50M56U-751 Integrated Furnace Control
• 9-Pin Adapter Harness
• Flip Adapter Harness
• 4 – 1” Sheet Metal Screws
• 3 – 1/2” Sheet Metal Screws
• Installation Instructions
DESCRIPTION
SPECIFICATIONS & TIMINGS
ELECTRICAL RATINGS:
Input Low Voltage: 24 VAC, 60 Hz
Input Line Voltage: 120 VAC, 60 Hz, 1φ
Max Input Current: 0.45 A @ 24 VAC
Relay Contact Ratings:
Gas Valve: 1.5 A, 0.6 PF @ 24 VAC
Ignitor Relay: 1.2 A @ 120 VAC
Inducer Relay: 2.8 A @ 120 VAC
Circulator Relay: 10 FLA, 25 LRA @ 120 VAC
Humidifier Load: 1.0 A @ 24 or 120 VAC
Electronic Air Cleaner: 1.0 A @ 120 VAC
Flame Current Requirements:
Minimum current to ensure flame detection:
0.25 μA DC*
Maximum current for non-detection: 0.1 μA DC
Maximum allowable leakage resistance: 100 M
ohms
* Measured with a DC ammeter
Flame Establishing Time: 0.8 seconds maximum
Flame Failure Response Time:
2.0 seconds maximum
OPERATING TEMPERATURE RANGE:
-40° to 176°F (-40° to 80°C)
HUMIDITY RANGE:
5 to 95% relative humidity (non-condensing)
PART NO. 37-7751001
2031
50M56U-751 with Black Cover
Carrier/ICP Integrated Single Stage
120V Hot Surface Ignition Control Kit
INSTALLATION INSTRUCTIONS
50M56U-751 is an aftermarket direct replacement
control kit for Carrier and ICP single stage furnace
products with PSC blower motors.
Risk of Electric Shock.
Disconnect electric power
to system until installation
is complete. Do not use on
circuitexceedingspecified
voltage.Highervoltagewill
damage control and could
cause shock or fire hazard.
This control is not intended
for use in locations where
it may come in contact with
water.
May cause flame rollout.
Shut off main gas to
heating system until
installation is complete.
TWINNING: 50M56U-751 can be twinned. The other
control must also be a 50M56U-751 with Black
cover to ensure proper functionality.
AGENCY APPROVALS: UL USA / Canada
GASES APPROVED: Natural, Manufactured, Mixed, Liq-
uid Petroleum, and LP Gas Air Mixtures.
emerson.com/white-rodgers

WIRING
Most furnaces are serviced by simply connecting the OEM wiring
directly to the new 50M56U-751 control. Exceptions to this rule are
covered below:
NOTE: Furnaces previously serviced with Carrier 325878-751, ICM 282A, or White-Rodgers 50M56U-751 kits
may have an adapter harness already installed between the factory wiring and the control being replaced. If found,
remove the old adapter harness and replace it with the new one provided in the kit.
NOTE: Using the “Flip” harness when replacing controls other than HK42FZ018 or failure to use the “Flip” harness
when replacing HK42FZ018 will result in a miswiring that will cause a Limit / Rollout Switch Open Error (Code 33)
and eventually a Limit / Rollout Switch Lockout (Code 13).
The 11-pin inline connections for these applications are reversed or “flipped” 1 for 1 from the standard pinout. To
allow for this, the “Flip” harness connects pin 1 on the control to pin 11 in the furnace, Pin 2 on control to Pin 10 in
the furnace, etc.

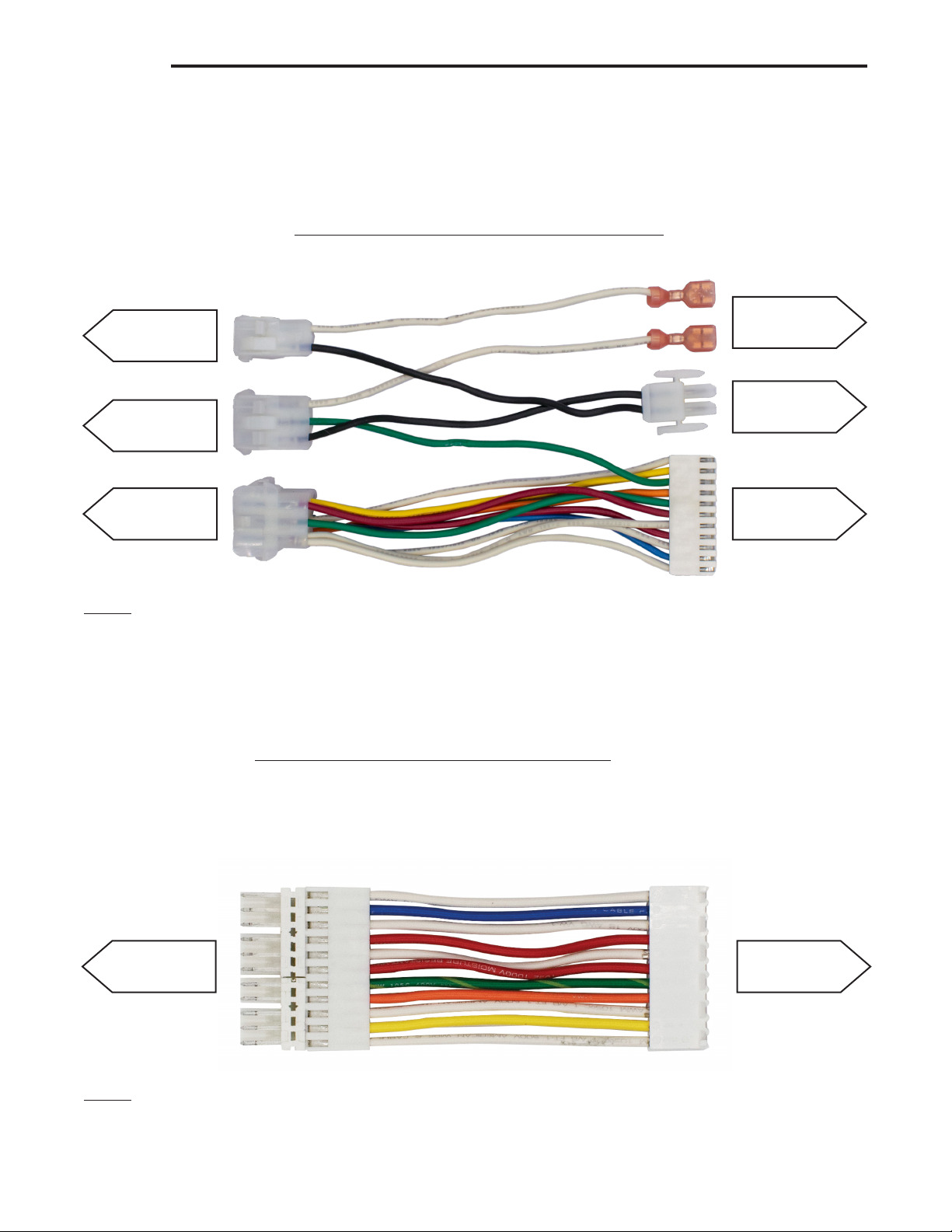

9-Pin Adapter Harness
Used when replacing the following OEM controls:
HK42FZ004, HK42FZ007, HK42FZ008, HK42FZ009, HK42FZ011, HK42FZ016
11-Pin “Flip” Adapter Harness
Used when replacing the following OEM control: HK42FZ018
Furnace 2-Pin
Furnace 11-Pin
Control Board
Neutrals
Control Board
11-Pin
Control Board
2-Pin
Control Board
11-Pin
Furnace 3-Pin
Furnace 9-Pin
11
10
9
8
7
6
5
4
3
2
1
1
2
3
4
5
6
7
8
9
10
11
2

INSTALLATION
MOUNTING
NOTE: All wiring should be installed according to local
and national electrical codes and ordinances.
1. Disconnect electrical power and shut off gas supply
to unit, then remove unit access panels.
2. Mark and disconnect all wires from the existing
control, then remove existing control.
3. Mount 50M56U-751 in the unit using one of the
three mounting options noted in the Mounting
section. Be certain not to damage any components
such as wire harnesses or blower wheels when
drilling or installing screws.
4. If needed, refer to the Wiring section and select
the proper adapter harness needed to replace the
board being serviced.
5. Connect all the wires back onto the 50M56U-751
control board referencing the Wiring Diagram
section as needed.
6. Ensure all wires are secure to the control board
and unused blower speed wires are attached to
the SPARE terminals. Apply wire ties as needed to
secure wiring.
7. Verify Heat ON delay, Constant Fan Speed, Heat
OFF Delay, and Cool OFF Delay settings, as
described in the Configuration section.
8. Reinstall unit access panels and reconnect electric
power. Restore gas supply to the unit.
9. Verify unit operation in heating, cooling, and fan
only mode.

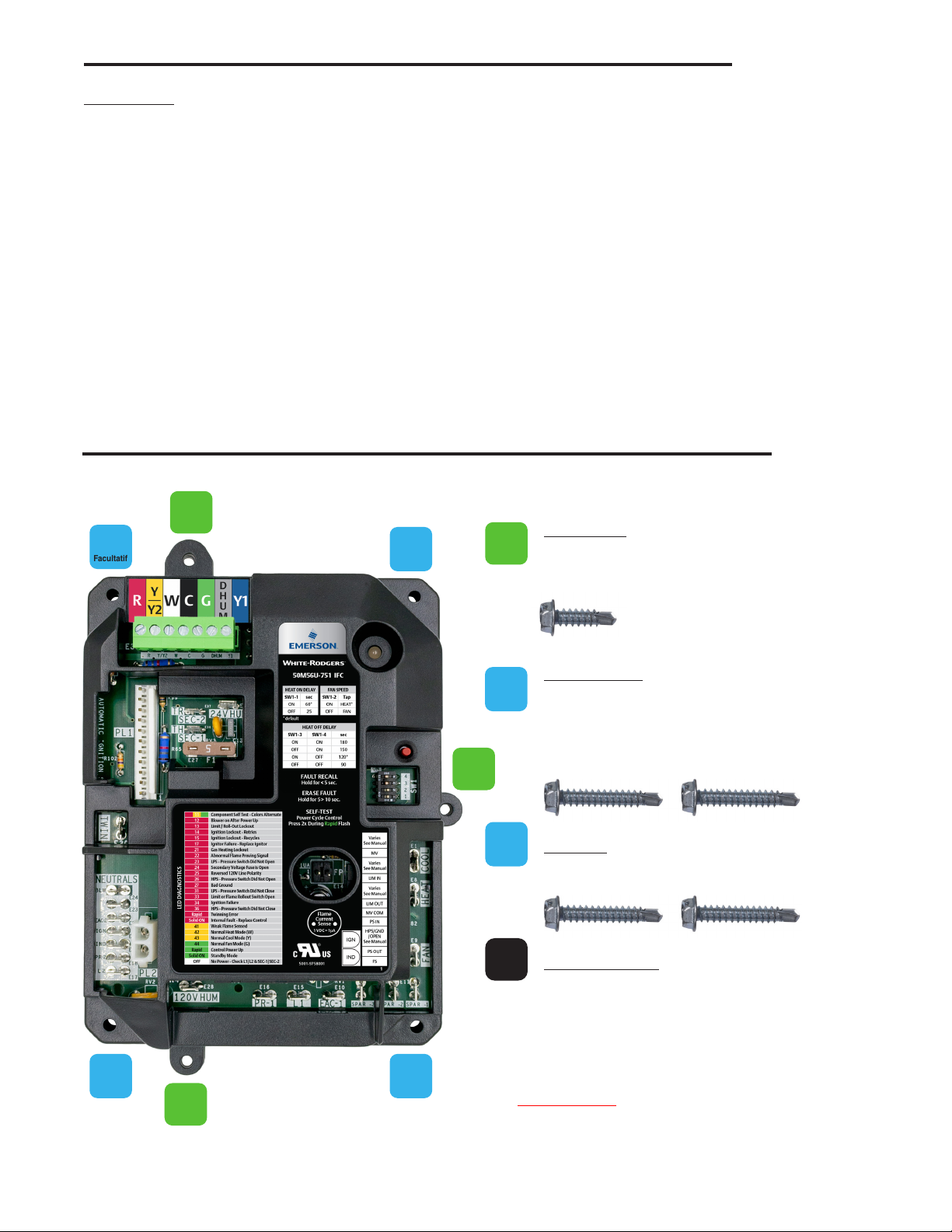

Tabs: For OEM direct mounting when
replacing controls with a tray. Secure with a
½" screw.
Corner Holes: For OEM direct mounting when
replacing controls with metal standoffs. Align
right hand side corner holes with factory sheet
metal hole locations. Secure with 2 1" screws.
Optional: Secure with 2 additional 1" screws on
left hand side (drilling required).
Custom mounting: Utilize any combination of
½" screws with mounting tabs and 1" screws
with corner holes to secure control. Tabs can
be cut off if additional clearance for mounting
is needed.
NOTE: Start all screws prior to fully
tightening to ensure proper alignment.
A
B
Optional B
C
A
B
Optional B
A
B
B
Optional
AA
3

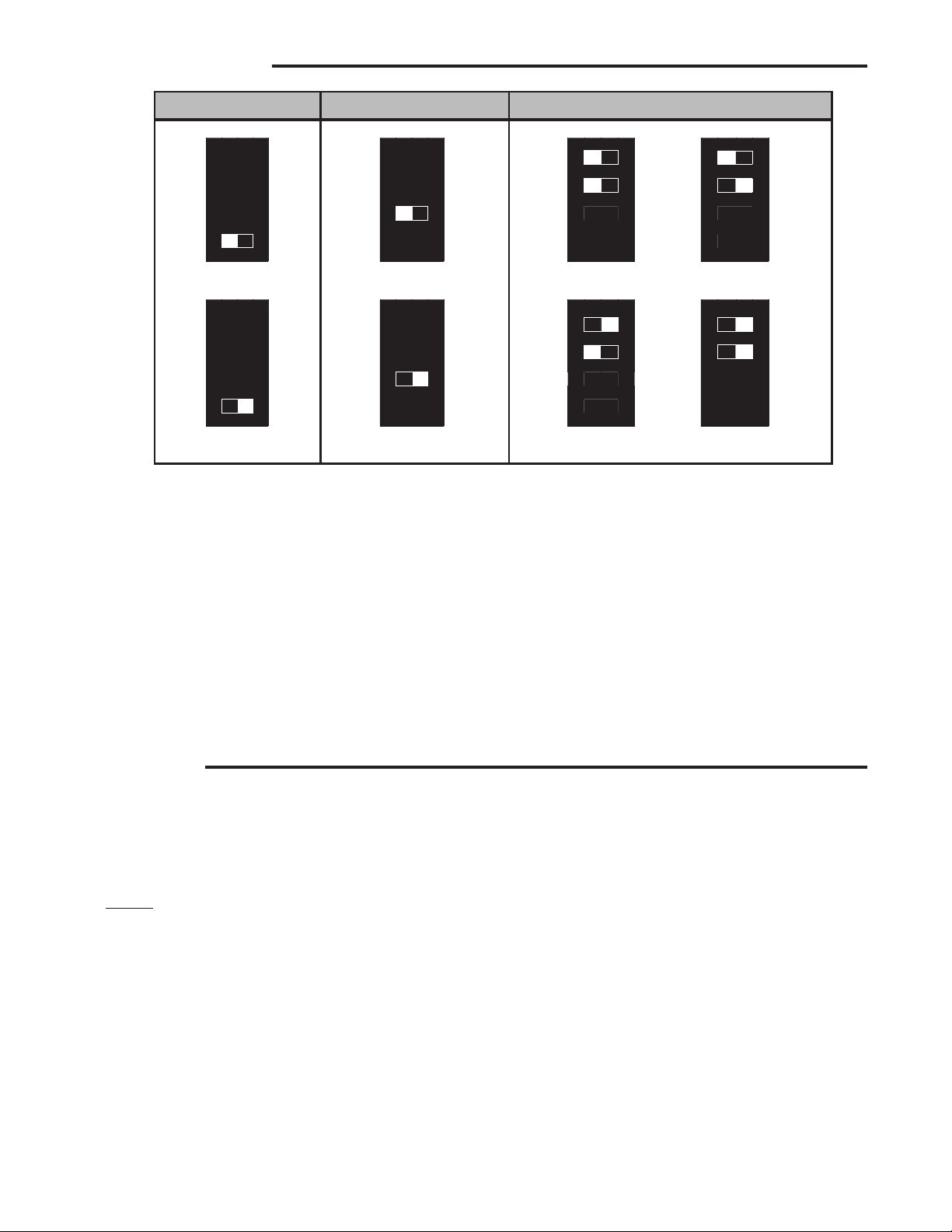

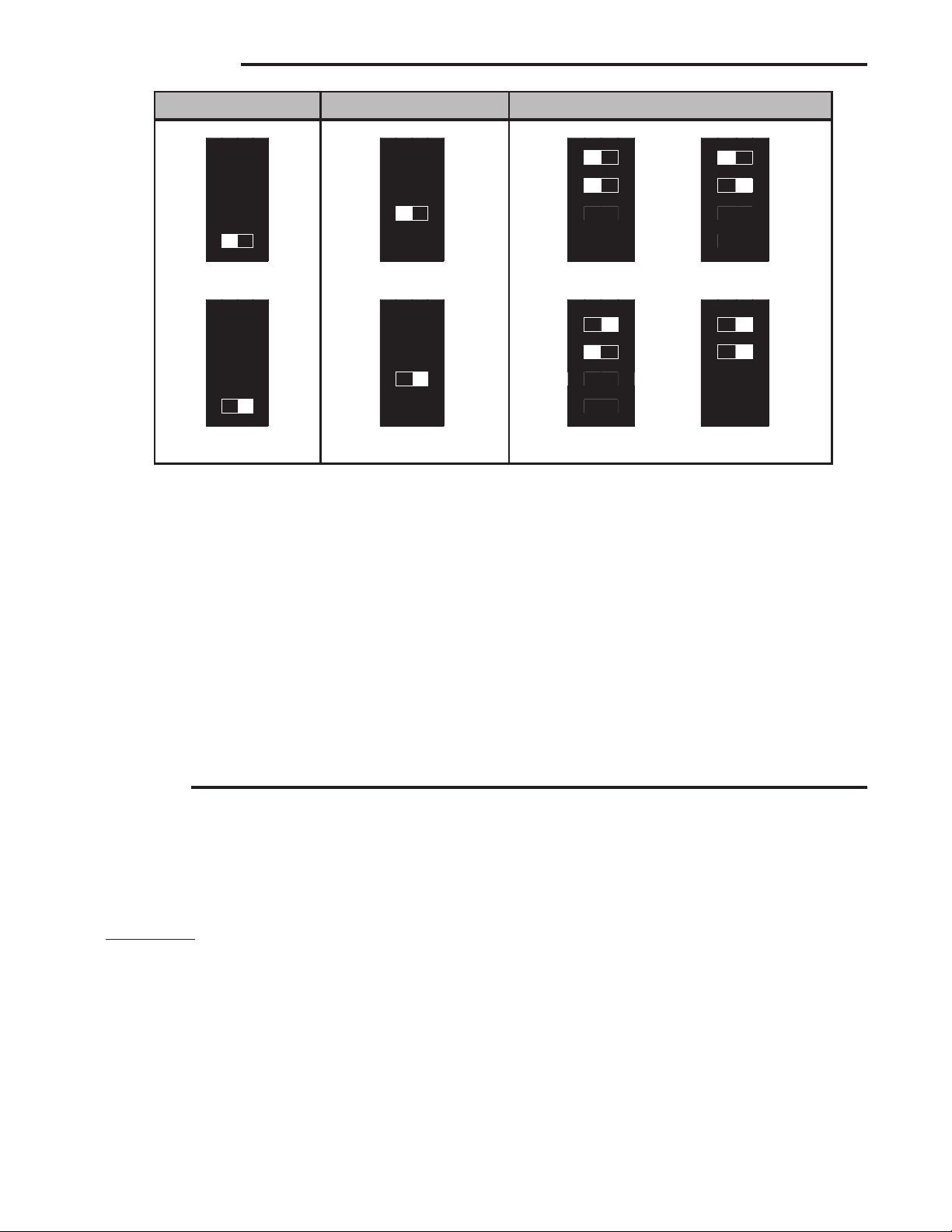

CONFIGURATION
SELF TEST
Heat ON Delay (sec.) Constant Fan Speed Heat OFF Delay (sec.)
ON
ON
ON ON ON
ON
ON
ON
OFF
OFF
OFF OFF OFF
OFF
OFF
OFF
180 150
120* 90
25
HEAT*
FAN
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
1
2
3
4
1
2
3
4
*Default
SW1-1 SW1-2 SW1- 3 & 4
60*
Cool Off Delay Setting
The default cool off delay is 90 seconds. If dehumidification control via the thermostat is not desired, the cool off
delay can be changed to 5 seconds by placing a jumper between the Y/Y2 and DHUM thermostat inputs.
Automatic Configuration
50M56U-751 automatically configures its functional operation to match that of the OEM control being replaced
across a variety of Carrier and ICP applications. This automatic configuration feature allows 50M56U-751 to
accept various connections (HPS Input, Inducer Ground, or Not Connected) on Pin 3 of the 11 Pin main harness
connector. See the Wiring Diagram for additional details on connections specific to your application
Enter Self-Test immediately after control
power up by:
• Double pressing the “FAULT RECALL” button while
LED rapid flashes green.
NOTE: Control will terminate Self-Test mode if any
system fault occurs. Control will ignore any active
thermostat calls during Self-Test.
Sequence is as follows:
• LED will flash all stored fault codes five times. If there
are no faults LED will be off for 2 seconds.
• Afterward,the LEDwillslowly flashcode11 in alternate
colors (green, amber, red) to indicate Self-Test is
active. This will continue until Self-Test is complete.
• Inducer motor will turn ON and continue running until
Self-Test is complete.
• After15 seconds,the ignitorwill turnONfor15seconds,
then OFF.
• Blower motor runs at the Fan (SW1-2), Heat, and Cool
speeds respectively for 10 seconds each.
• Blower and Inducer motors turn OFF.
• Self-Test is complete, LED will display solid green to
indicate Standby mode.
4

WIRING DIAGRAM
(MED LO) (LO) (MED HI) (HI)
TWIN TERMINAL
CONNECT TO ANOTHER 50M56U-751
(COM)
COOLHEATFANSPARE-1
SPARE-2SPARE-3
TWIN
120VAC HOT
120VAC
NEUTRAL
IGNITOR
CIRCULATOR
(SEE 11 PIN DETAIL)
L2
INDUCER
PR-2
WHT
WHT
WHT
WHT
WHT
WHT
WHT
BLU
RED
IGN
IND
EAC-2
NEUTRAL
PL2
120V HUM PR-1
ELECTRONIC
AIR CLEANER
EAC-1
BLK
BLU
RED
YEL
TRANSFORMER
24V HUM
GRY
SEC-1
SEC-2
BLW
HUMIDIFIER
120VAC
L1
11 PIN WIRING DETAIL
RED YEL WHT BLK GRN GRY BLU
THERMOSTAT
R Y/Y2 W COM G DHUM Y1
HUMIDIFIER
24VAC
PIN 3: NOT CONNECTED
FLAME SENSOR
LGPS (WHEN USED)
LPS ORG
YEL
WHT
BLU
FRS1LS1DSSBVSS
(WHEN USED)
GAS VALVE
RED
RED
GRN/YEL
FRS2LS2
(WHEN USED)
(WHEN USED)
1
2
3
4
5
6
7
8
9
10
11
PIN 3: HOUSING PRESSURE SWITCH INPUT
FLAME SENSOR
HPS
LGPS (WHEN USED)
LPS ORG
BRN
YEL
WHT
BLU
FRS1LS1DSSBVSS
(WHEN USED)
GAS VALVE
WHT
RED
WHT
RED
GRN/YEL
FRS2LS2
(WHEN USED)
(WHEN USED)
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
11
FLAME SENSOR
PRESSURE OUT
(SEE 11 PIN DETAIL)
PRESSURE IN
GAS VALVE GND
LIMIT OUT
(SEE 11 PIN DETAIL)
LIMIT IN
(SEE 11 PIN DETAIL)
GAS VALVE OUT
(SEE 11 PIN DETAIL)
#DESCRIPTION
11 PIN FUNCTIONS
BLU
PIN 3: INDUCER GROUND
FRS1LS1DSSBVSS
(WHEN USED)
GAS VALVE
FLAME SENSOR
WHT
LGPS (WHEN USED)
LPS
RED
WHT
RED
GRN/YEL
ORG
YEL
WHT
INDUCER
GRN/YEL
1
2
3
4
5
6
7
8
9
10
11
FRS2LS2
(WHEN USED)
(WHEN USED)
FAULT RECALL PUSH BUTTON
DIPSWITCHES
SW1-1HEAT ON DELAY
SW1-2FAN SPEED
SW1-3&4HEAT OFF DELAY
BVSS Blocked Vent Shutoff Switch, Manual-reset, SPST -(N.C.)
DSS Dra Safeguard Switch
FRS1,2 Flame Rollout Switch - Manual Reset, SPST-(N.C.)
HPS Housing Pressure Switch, SPST-(N.O.)
LGPS Low Gas Pressure Switch, SPST-(N.O.)
LPSPressure Switch, SPST-(N.O.)
LS1,2 Limit Switch - Auto Reset, SPST (N.C.)
LEGEND
1VDC=1µA
FLAME
CURRENT
SENSE
STATUS LED
5

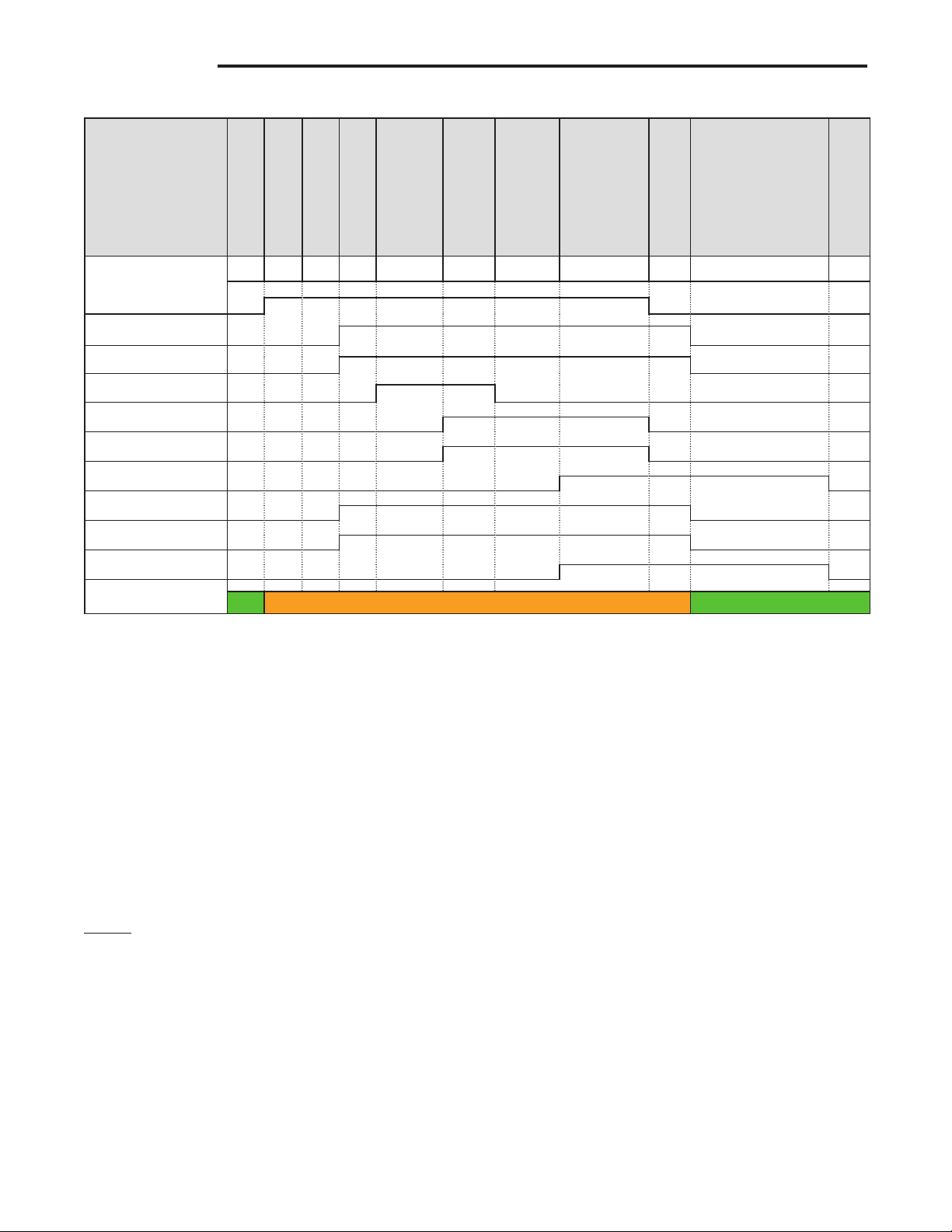

OPERATION
HEAT MODE
Output Standby Call for Heat Self-Check Pre-Purge Ignitor Warm-up (Adaptive, starts at 17s) Ignition Activation Period Blower Heat ON Delay (*Default) Heating until Thermostat is Satisfied Post-Purge Blower Heat Off Delay (*Default) Standby
15 s 5-21 s 2.8 s 25, *60 s 15 s 90, *120, 150, 180 s
Thermostat - W
Inducer
Pressure Switch
Ignitor
Gas Valve
Flame Sensor
Blower (Heat Speed)
Humidifier (24V)
Humidifier (120V)
EAC
LED On Amber LED - 42 Flash Green LED – Solid On
Cool On Delay
• Cool blower ON delay is 2 seconds.
Fan & Low Cool
• The constant fan speed (G) and low cool speed
(Y1) are determined by the fan speed tap selected
with dipswitch SW1-2 (heat speed is default).
• There is a 1 second blower ON delay and a 1
second blower OFF delay for a fan only demand.
• Set thermostat to Fan ON for continuous fan.
Dehumidification
NOTE: This feature requires connection to a thermostat
with a dehumidification function (DHUM terminal).
• DHUM input is reverse logic in that presence of a
24V signal = no dehumidify demand, and absence
of a 24V signal = dehumidify demand.
• Dehumidify demand with a Y1 input runs the blower
at the low cool speed selected by dipswitch SW1-2
(heat speed is default).
• Dehumidify demand with a Y / Y2 input runs the
blower at the cool speed for 10 minutes, then
reduces the blower speed from cool to low cool
for 10 minutes, then returns to the cool speed for 10
minutes.
• Alternating 10-minute cycles continue for as long as
there is a call for 2nd Stage cooling (Y2).
• When the call for cool is satisfied and there is a
dehumidify demand, the blower off delay is reduced
to 5 seconds.
Air Conditioner & Heat Pump
• Systems retrofitted with 50M56U-751 can be paired
with either a 1 or 2 stage air conditioner or heat
pump.
• When paired with a 1-stage unit, connect the Y
output from the thermostat to Y/Y2 input on the
control. For 2-stage units, connect the Y1 output
from the thermostat to the Y1 input on the control
and the Y2 output from the thermostat to the Y/Y2
input on the control.
• 50M56U-751 will provide auxiliary heating during
a heat pump defrost cycle if it receives heat and
cool calls simultaneously (W + any Y).
6

TROUBLESHOOTING
Green LED Flash Amber LED Flash Red LED Flash Error / Condition
Up to 5 Flash Codes Stored in Memory (Auto-Erased After 14 Days)
13 Limit / Roll-Out Lockout
14 Ignition Lockout - After 3 Retries
15 Ignition Lockout - After 10 Recycles
17 Ignitor Failure - Replace Ignitor
21 Gas Heating Lockout
22 Abnormal Flame Proving Signal
23 LPS - Pressure Switch Did Not Open
24 Secondary Voltage Fuse is Open
25 Reversed 120V Line Polarity
26 HPS - Pressure Switch Did Not Open
27 Bad Ground
31 LPS - Pressure Switch Did Not Close
33 Limit or Flame Rollout Switch Open
34 Ignition Failure
36 HPS - Pressure Switch Did Not Close
Flash Codes NOT Stored in Memory
12 Blower on After Power Up
Rapid Twinning Error
Solid ON Internal Fault - Replace Control
11 11 11 Component Self Test - Colors Alternate
OFF OFF OFF No Power - Check L1/L2 & SEC-1/SEC-2
41 Weak Flame Sensed
42 Normal Heat Mode (W)
43 Normal Cool Mode (Y)
44 Normal Fan Mode (G)
Rapid Control Power Up - Test Mode Entry
Solid ON Standby Mode
Two Digit Flash Codes: The 1st digit is the number of short flashes, the 2nd digit is the number of long flashes
Example: Ignition failure would display on the Red LED as 3 short flashes followed by 4 long flashes
Fault Recall
When the control is in standby mode, press and
hold the “FAULT RECALL” button (approximately 3-5
seconds) until the solid green LED turns off, then
release the button.
NOTE: While displaying the stored fault codes, the
control will ignore any new call for heat, cool or fan.
Fault Code Reset
When the control is in standby mode, press and hold
the “FAULT RECALL” button until the diagnostic LED
begins to rapid flash (approximately 7-10 seconds)
then release the button. The LED will turn off for
2 seconds after fault codes are erased. Faults will
automatically be cleared from memory after 14 days.
NOTE: If the switch is held pressed for over 10
seconds, faults will not be cleared, rapid flash will stop,
and the LED will be solid green to indicate return to
standby.
Control Reset
Control reset is automatic after 1 hour in lockout.
Removing 24 VAC power to the control for greater than
10 seconds will manually reset the control.
Flame Current Test
Set multimeter to DC volts and place leads on the
flame current sense pins. Read the voltage directly as
microamps (1 VDC = 1μA) with the burners on.
Reading results: 0.5 – 1.0 = marginal, 1.0 – 5.0 =
good.
7

emerson.com/white-rodgers
Emerson and White-Rodgers are
trademarks of Emerson Electric Co.
©2020 Emerson Electric Co.
All rights reserved.
TECHNICAL SUPPORT: 1-888-725-9797

LE DÉFAUT DE LIRE ET DE RESPECTER SOIGNEUSEMENT TOUTES LES
DIRECTIVESAVANT L’INSTALLATION OUL’UTILISATIONDE CETTECOMMANDE
PEUT CAUSER DES BLESSURES OU DES DOMMAGES MATÉRIELS.
PIÈCES INCLUSES
• Commande de fournaise intégrée 50M56U-751
• Faisceau de câbles adaptateur à 9 broches
• Faisceau de câbles d’inversion
• 4 – Vis à tôle de montage de 1 po
• 3 – Vis à tôle de montage de 1/2 po
• Directives d’installation
DESCRIPTION
CARACTÉRISTIQUES TECHNIQUES ET MINUTAGES
SPÉCIFICATIONS ÉLECTRIQUES :
Tension basse d’entrée : 24 V c.a., 60 Hz
Tension secteur d’entrée : 120 V c.a., 60 Hz, 1 φ
Courant d’entrée maximal : 0,45 A à 24 V c.a.
Paramètres du contact de relais :
Vanne à gaz : 1,5 A, 0,6 PF à 24 V c.a.
Relais de l’allumeur : 1,2 A à 120 V c.a.
Relais de l’inducteur : 2,8 A à 120 V c.a.
Relais du ventilateur : 10 FLA, 25 LRA à 120 V c.a.
Charge de l’humidificateur : 1,0 A à 24 V c.a. ou 120 V c.a.
Purificateur d’air électronique : 1,0 A à 120 V c.a.
Exigences de courant pour la flamme :
Courant minimum requis pour assurer la détection de la
flamme : 0,25 μA c.c.*
Courant maximum pour la non-détection : 0,1 μA c.c.
Résistance à la fuite maximum permise : 100 Mohms
* Mesuré avec un ampèremètre c.c.
Temps requis pour établir une flamme :
0,8 seconde maximum
Temps de réponse en l’absence de flamme :
2,0 secondes maximum
PLAGE DE TEMPÉRATURES DE MARCHE :
-40° à 176 °F (-40° à 80 °C)
PLAGE D’HUMIDITÉ :
5 à 95 % d’humidité relative (sans condensation)
NODE PIÈCE 37-7751001
2031
50M56U-751 avec couvercle noir
Trousse de commande d’allumage de surface chauffante 120 V
mono-étage intégré Carrier/ICP
DIRECTIVES D’INSTALLATION
La commande 50M56U-751 est une trousse de commande de
rechange universelle du marché des pièces de rechange pour les
fournaises mono-étage Carrier et ICP avec moteurs de ventilateur
PSC.
Risque de décharge électrique.
Débranchez l’alimentation
électrique du système jusqu’à ce
que l’installation soit terminée.
N’utilisez pas cet appareil sur des
circuitsdontla tension est supérieure
à celle indiquée. Une tension plus
élevée endommagera la commande
et pourrait présenter un risque de
décharge électrique ou d’incendie.
Cette commande n’est pas conçue
pour être utilisée dans les endroits
où elle peut entrer en contact avec
de l’eau.
Peut causer un débordement de
flamme. Coupez l’alimentation
de gaz principale au système
de chauffage jusqu’à ce que
l’installation soit terminée.
JUMELAGE : La commande 50M56U-751 peut être jumelée.
L’autre commande doit également être une 50M56U-751 avec un
couvercle noir pour assurer le fonctionnement approprié.
HOMOLOGATIONS OFFICIELLES : UL É.-U./Canada
GAZ APPROUVÉS : Gaz naturel, manufacturé, mélangé, pétrole
liquide et mélanges de GPL et air.
emerson.com/white-rodgers

CÂBLAGE
L’entretien de la plupart des fournaises se fait par le simple branchement
direct du câblage d’origine à la nouvelle commande 50M56U-751.
Les exceptions à cette règle sont données ci-dessous :
REMARQUE : Les fournaises précédemment entretenues avec les trousses Carrier 325878-751, ICM 282A ou White-Rodgers
50M56U-751 peuvent avoir un faisceau adaptateur installé entre le câblage d’usine et la commande remplacée. Dans ce cas,
retirez l’ancien faisceau adaptateur et remplacez-le par le nouveau faisceau fourni dans la trousse.
REMARQUE : L’utilisation d’un autre faisceau d’inversion pour le remplacement des commandes que le HK42FZ018 ou le
fait de ne pas utiliser le faisceau d’inversion pour le remplacement de HK42FZ018 entraîne un câblage inapproprié qui cause
une erreur d’interrupteur de fin de course/débordement (Code 33) et finit par un verrouillage de l’interrupteur de fin de course/
débordement (Code 13).
Les branchements intégrés à 11 broches de ces applications sont inversés 1 pour 1 à partir de la fiche normale. Pour
permettre ceci, la broche 1 du faisceau d’inversion sur la commande se branche sur la broche 11 de la fournaise, la
broche 2 de la commande sur la broche 10 de la fournaise, etc.
Faisceau de câbles adaptateur à 9 broches
Utilisé pour le remplacement des commandes d’origine ci-dessous :
HK42FZ004, HK42FZ007, HK42FZ008, HK42FZ009, HK42FZ011, HK42FZ016
Faisceau de câbles d’inversion à 11 broches
Utilisé pour le remplacement de cette commande d’origine : HK42FZ018
2 broches de la
fournaise
11 broches de la
fournaise
Neutres du
panneau de
commande
11 broches du
panneau de
commande
2 broches du
panneau de
commande
11 broches du
panneau de
commande
3 broches de la
fournaise
9 broches de la
fournaise
11
10
9
8
7
6
5
4
3
2
1
1
2
3
4
5
6
7
8
9
10
11
10

INSTALLATION
MONTAGE
REMARQUE : Tout le câblage doit être installé conformément
aux codes et ordonnances locaux et nationaux de l’électricité.
1. Débranchez l’alimentation électrique et l’alimentation de
gaz de l’appareil, puis retirez les panneaux d’accès de
l’appareil.
2. Marquez et débranchez tous les fils de la commande
existante, puis démontez cette commande.
3. Montez la commande 50M56U-751 dans l’appareil
à l’aide de l’une des trois options de montage
montrées à la section Montage. Assurez-vous de
ne pas endommager les composantes telles que les
transformateurs, le faisceau de câblage ou les roues du
ventilateur pendant le perçage ou l’installation des vis.
4. Au besoin, consultez la section Câblage et sélectionnez
le faisceau adaptateur approprié requis pour remplacer
le panneau qui fait l’objet d’un entretien.
5. Branchez tous les fils noirs sur le panneau de
commande 50M56U-751 en vous reportant à la section
Schéma de câblage, au besoin.
6. Assurez-vous que tous les fils sont branchés dans le
panneau de commande et que les fils de commande de
vitesse du ventilateur non utilisés sont fixés aux bornes
SPARE (RÉSRV). Installez des serre-fils au besoin pour
sécuriser le câblage.
7. Vérifiez les paramètres Délai de mise en marche du
chauffage, Vitesse de ventilateur constante, Délai
d’arrêt du chauffage, et Délai de mise en marche de la
climatisation dans la section Configuration.
8. Réinstallez les panneaux d’accès de l’appareil et
reconnectez l’alimentation électrique et l’alimentation de
gaz de l’appareil.
9. Vérifiez le fonctionnement de l’appareil dans les modes
chauffage, climatisation et ventilateur seulement.
Languettes : Pour le montage direct d’origine en
cas de remplacement des commandes par un
plateau. Fixez avec une vis ½ po.
Trous de coin : Pour le montage direct d’origine
en cas de remplacement des commandes par des
supports métalliques. Alignez les trous du coin
droit avec les trous de la tôle d’usine. Fixez avec
2 vis 1 po.
Facultatif : Fixez avec 2 vis 1 po supplémentaires du
côté gauche (perçage requis).
Montage adapté : Utilisez l’une des combinaisons
de vis ½ po avec pattes de montage et de vis 1 po
avec les trous de coin pour fixer la commande. Il
est possible de couper les pattes afin d’obtenir un
dégagement supplémentaire pour le montage, au
besoin.
REMARQUE : Démarrez toutes les vis avant
de complètement les serrer pour assurer
l’alignement approprié.
A
B
Facultatif B
C
A
B
Facultatif B
A
B
B
Facultatif
AA
11

CONFIGURATION
AUTO-TEST
Délai de mise en marche du
chauffage (s) Vitesse continue du ventilateur Délai d’arrêt du chauffage (s)
MARCHE
MARCHE
MARCHE MARCHE MARCHE
MARCHE
MARCHE
MARCHE
ARRÊT
ARRÊT
ARRÊT ARRÊT ARRÊT
ARRÊT
ARRÊT
ARRÊT
180 150
120* 90
25
CHAU.*
VENT.
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
1
2
3
4
1
2
3
4
* Par défaut
SW1-1 SW1-2 SW1-3 ET 4
60*
Réglage délai arrêt climatisation (s)
Par défaut, le réglage du délai d’arrêt de climatisation est de 90 secondes. Si la commande de déshumidification par le
thermostat n’est pas souhaitée, le délai d’arrêt de la climatisation peut être changé à 5 secondes en plaçant un cavalier entre
les entrées de thermostat Y/Y2 et DHUM.
Configuration automatique
La commande 50M56U-751 configure automatiquement son fonctionnement pour l’harmoniser avec la commande d’origine
remplacée pour un large éventail d’applications Carrier et ICP. Cette fonction de configuration automatique permet à la
commande 50M56U-751 d’accepter différents branchements (entrée du pressostat de boîtier, masse de l’inducteur ou non
branché) sur la broche 3 du connecteur de faisceau à 11 broches. Consultez le Schéma de câblage pour obtenir des détails
supplémentaires sur les branchements de votre application.
Passez à l’auto-test immédiatement après la
mise sous tension de la commande comme
suit :
• Cliquezdeuxfoissur le bouton «FAULTRECALL» (RAPPEL
DEPANNE) pendant que la DEL clignote rapidement en vert.
REMARQUE : La commande mettra fin au mode
auto-test en cas de panne du système. La commande
ignorera toute demande active du thermostat pendant
l’auto-test.
La séquence est la suivante :
• La DEL clignotera tous les codes de panne emmagasinés
cinq fois. S’il n’y a aucune panne, la DEL demeure éteinte
pendant 2 secondes.
• Par après, la DEL clignote lentement le code 11 en alternant
les couleurs (vert, ambre, rouge) pour indiquer que
l’auto-test est activé. Ceci se poursuit jusqu’à la fin de
l’auto-test.
• Le moteur de l’inducteur se met en marche (ON) et continue
de fonctionner jusqu’à la fin de l’auto-test.
• Après 15 secondes, l’allumeur se met en marche pendant
15 secondes, puis il s’arrête (OFF).
• Lemoteurdeventilateurfonctionne auxvitessesdeventilateur
(SW1-2), de chauffage et de climatisation respectivement
pendant 10 secondes chaque.
• Lesmoteurs duventilateuretde l’inducteurse mettentà l’arrêt.
• L’auto-test prend fin, DEL reste allumée en vert pour indiquer
le mode attente.
12

SCHÉMA DE CÂBLAGE
(MOYEN BAS) (BAS) (MOYEN ÉLEVÉ) (ÉLEVÉ)
BORNE DOUBLE
RACCORDER À UN AUTRE 50M56U-751
(COM)
CLIM
CHAUFFAGE
VENT
RÉSRV-1
RÉSRV-2RÉSRV-3
TWIN
120 V C.A. TENSION
120 V C.A.
NEUTRE
ALLUMEUR
CIRCULATEUR
(VOIR LE DÉTAIL
DE LA BROCHE 11)
L2
INDUCTEUR
PR-2
WHT
WHT
WHT
WHT
WHT
WHT
WHT
BLU
RED
IGN
IND
EAC-2
NEUTRE
PL2
120V HUM PR-1
FILTRE À AIR
ÉLECTRONIQUE
EAC-1
BLK
BLU
RED
YEL
TRANSFORMATEUR
24VHUM
GRY
SEC-1
SEC-2
BLW
HUMIDIFICATEUR
120 V C.A.
L1
DÉTAIL DE CÂBLAGE 11 BROCHES
RED YEL WHT BLK GRN GRY BLU
THERMOSTAT
R Y/Y2
W COM G DHUM Y1
HUMIDIFICATEUR
24 V C.A.
BROCHE 3 : NON RACCORDÉE
CAPTEUR DE FLAMME
LGPS(SI UTILISÉ)
LPS ORG
YEL
WHT
BLU
FRS1LS1DSSBVSS
(SI UTILISÉ)
VANNE À GAZ RED
RED
GRN/YEL
FRS2LS2
(SI UTILISÉ)
(SI UTILISÉ)
1
2
3
4
5
6
7
8
9
10
11
BROCHE 3 : PRESSOSTAT BOÎTIER, ENTRÉE
CAPTEUR DE FLAMME
HPS
LGPS(SI UTILISÉ)
LPS ORG
BRN
YEL
WHT
BLU
FRS1LS1DSSBVSS
(SI UTILISÉ)
VANNE À GAZ
WHT
RED
WHT
RED
GRN/YEL
FRS2LS2
(SI UTILISÉ)
(SI UTILISÉ)
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
11
CAPTEUR DE FLAMME
PRESSION SORTIE
(VOIR LE DÉTAIL
DE LA BROCHE 11)
PRESSION ENTRÉE
MALT VANNE À GAZ
LIMITE DE SORTIE
(VOIR LE DÉTAIL
DE LA BROCHE 11)
LIMITE D’ENTRÉE
(VOIR LE DÉTAIL
DE LA BROCHE 11)
VANNE À GAZ SORTIE
(VOIR LE DÉTAIL
DE LA BROCHE 11)
# DESCRIPTION
FONCTIONS CONNECTEUR
À 11 BROCHES
BLU
BROCHE 3 : MALT DE L’INDUCTEUR
FRS1LS1DSSBVSS
(SI UTILISÉ)
VANNE À GAZ
CAPTEUR DE FLAMME
WHT
LGPS(SI UTILISÉ)
LPS
RED
WHT
RED
GRN/YEL
ORG
YEL
WHT
INDUCTEUR
GRN/YEL
1
2
3
4
5
6
7
8
9
10
11
FRS2LS2
(SI UTILISÉ)
(SI UTILISÉ)
BOUTON-POUSSOIR DE RAPPEL
DE PANNE
COMMUTATEURS DIP
SW1-1 DÉLAI MARCHE CHAUF
SW1-2 VITESSE DU
VENTILATEUR
SW1-3&4 DÉLAI ARRÊT CHAUF
BVSS
Contacteur d’évent obstrué - réarmement manuel, UPUD - (N. F.)
DSS
Contacteur de protec�on de �rage
FRS1,2 Limiteur de débordement de flamme - réarmement manuel, UPUD - (N. F.)
HPS
Pressostat boî�er, UPUD - (N. O.)
LGPS Pressostat gaz faible, UPUD - (N. O.)
Pressostat, UPUD - (N. O.)
Interrupteur de fin de course - réarmement automa�que, UPUD (N. F.)
LPS
LS1,2
LÉGENDE
1 V C.C. =1µA
CAPTEUR
COURANT
FLAMME
DEL DE STATUT
13

FONCTIONNEMENT
MODE CHAUFFAGE
Sortie En attente Commande chauf. Auto-vérification Pré-purge Chauffage de l’allumeur (Adaptatif, démarre à 17 s) Période d’activation d’allumage Délai de MARCHE de chauffage du ventilateur (*Par défaut) Chauffage jusqu’au réglage du thermostat Post-purge Délai d’ARRÊT de chauffage du ventilateur (*Par défaut) En attente
15 s 5-21 s 2,8 s 25, *60 s 15 s 90, *120, 150, 180 s
Thermostat – W
Inducteur
Pressostat
Allumeur
Vanne à gaz
Capteur de flamme
Ventilateur (vitesse
chauffage)
Humidificateur (24 V)
Humidificateur (120 V)
PAE
DEL Allumée DEL ambrée – 42 clignotement DEL verte – allumée en
continu
Délai de mise en marche de la climatisation
• Le délai de marche du ventilateur de climatisation est de
2 secondes.
Ventilateur et basse climatisation
• La vitesse constante du ventilateur (G) et la vitesse de
basse climatisation (Y1) sont déterminées par la prise de
vitesse du ventilateur avec le commutateur DIP SW1-2 (la
vitesse de chauffage est la vitesse par défaut).
• Il y a un délai de marche (ON) du ventilateur de 1 seconde
et un délai d’arrêt (OFF) du ventilateur de 1 seconde pour
une demande de ventilateur seulement.
• Réglez le thermostat à « Fan ON » (ventilateur en
marche) pour la marche continue du ventilateur.
Déshumidification
REMARQUE : Cette fonction requiert le branchement à un
thermostat avec fonction déshumidification (borne DHUM).
• La fonction DHUM suit une logique inversée en ce qu’un
signal 24 V = aucune commande de déshumidification,
et l’absence de signal 24 V = commande de
déshumidification.
• Une commande de déshumidification avec une entrée Y1
active le ventilateur à la vitesse de basse climatisation
sélectionnée par le commutateur DIP SW1-2 (la vitesse
de chauffage est la vitesse par défaut).
• Une commande de déshumidification avec une entrée
Y/Y2 active le ventilateur à la vitesse de climatisation
pendant 10 minutes, puis réduit la vitesse du ventilateur
de climatisation à basse climatisation pendant 10 minutes.
• Les cycles successifs de 10 minutes continuent tant que
la demande de climatisation étage 2 est maintenue (Y2).
• Lorsque la commande de climatisation est satisfaite et
qu’il y a une commande de déshumidification, le délai
d’arrêt du ventilateur est réduit à 5 secondes.
Climatiseur et thermopompe
• Les systèmes mis à niveau avec la commande
50M56U-751 peuvent être jumelés avec un climatiseur
ou une thermopompe à un ou deux étages.
• S’ils sont jumelés avec un appareil à un étage, brancher
la sortie Y du thermostat à l’entrée Y/Y2 de la commande.
Pour les appareils à deux étages, brancher la sortie Y1 du
thermostat à l’entrée Y1 de la commande et la sortie Y2
du thermostat à l’entrée Y/Y2 de la commande.
• La commande 50M56U-751 assure le chauffage auxiliaire
pendant un cycle de dégivrage de la thermopompe si
elle reçoit des appels de chauffage et de climatisation en
même temps (W+ n’importe quel Y).
14

DÉPANNAGE
DEL verte clignotante DEL ambrée
clignotante
DEL rouge
clignotante Erreur/Condition
Jusqu’à 5 codes de clignotement mémorisés (suppression automatique après 14 jours)
13 Verrouillage de l’interrupteur de fin de course/débordement
14 Verrouillage de l’allumage – Après 3 tentatives
15 Verrouillage de l’allumage – Après 10 cycles successifs
17 Défaillance de l’allumage – Remplacez l’allumeur
21 Verrouillage de chauffage au gaz
22 Signal anormal de détection de flamme
23 LPS – Le pressostat n’a pas fermé
24 Le fusible de tension secondaire est ouvert
25 Ligne 120 V à polarité inversée
26 HPS – Le pressostat n’a pas fermé
27 Mauvaise mise à la terre
31 LPS – Le pressostat ne s’est pas fermé
33 Limiteur de débordement de flamme ouvert
34 Défaillance de l’allumage
36 HPS – Le pressostat ne s’est pas fermé
Les codes de clignotement ne sont PAS mémorisés
12 Ventilateur en marche après la mise sous tension
Clignotement rapide Erreur de jumelage
Reste allumée Anomalie interne – Remplacez la commande
11 11 11 Auto-test de composant – Alternance des couleurs
ÉTEINT ÉTEINT ÉTEINT Aucune alimentation – Vérifiez L1/L2 et SEC-1/SEC-2
41 Flamme faible détectée
42 Fonctionnement en mode de chauffage normal (W)
43 Mode de climatisation normale (Y)
44 Fonctionnement en mode ventilateur normal (G)
Clignotement rapide Mise sous tension de la commande – Entrée du mode d’essai
Reste allumée Mode attente
Codes de clignotement à deux chiffres : Le premier chiffre est le nombre de courts clignotements, le deuxième chiffre est le nombre de
longs clignotements.
Exemple : La défaillance de l’allumage s’affiche sur la DEL rouge par 3 courts clignotement suivis de 4 longs clignotements.
Rappel de panne
Lorsque la commande est en mode attente (aucune demande
de chauffage ni climatisation), enfoncez et tenez le bouton
« FAULT RECALL » (environ 3-5 secondes) jusqu’à ce que la
DEL verte continue s’éteigne, puis relâchez le bouton.
REMARQUE : Pendant l’affichage des codes d’erreur
mémorisés, la commande ignore toute commande de
chauffage, de climatisation ou de ventilation.
Réinitialisation du code d’erreur
Lorsque la commande est en mode attente, enfoncez et
tenez le bouton « FAULT RECALL » jusqu’à ce que la DEL de
diagnostic commence à clignoter rapidement (environ 7 à
10 secondes), puis relâchez le bouton. La DEL s’éteint
pendant 2 secondes après la suppression des codes de
pannes. Les pannes sont automatiquement supprimées de la
mémoire après 14 jours.
REMARQUE : Lorsque le commutateur reste enfoncé
pendant plus de 10 secondes, les pannes ne sont pas
supprimées, le clignotement rapide s’arrête et la DEL verte
s’allume en continu pour indiquer le retour au statut normal.
Réinitialisation de la commande
La commande se réinitialise automatiquement après
1 heure de verrouillage. Le retrait de l’alimentation 24 V c.a.
de la commande pendant plus de 10 secondes réinitialise la
commande.
Test du courant de flamme
Réglez le multimètre à volts c.c. et placez les fils sur les
broches de détection de courant de flamme. Lisez la tension
directement en microampères (1 V c.c. = 1 μA) avec les
brûleurs allumés.
Résultats de la lecture : 0,5 – 1,0 = marginale,
1,0 – 5,0 = bonne.
15

emerson.com/white-rodgers
Emerson et White-Rodgers sont des
marques de commerce d’Emerson
Electric Co. © 2020 Emerson Electric Co.
Tous droits réservés.
SOUTIEN TECHNIQUE : 1 888 725-9797
