White Rodgers 668 User manual

Printed in U.S.A.
PART NO. 37-5456A
Replaces 37-1794 &
37-9517
9510
TYPE 668
Intermittent Ignition* – Non Recycling
OIL BURNER CONTROL
With Series 956 Flame Detector
INSTALLATION INSTRUCTIONS
Operator: Save these instructions for future use!
WHITE-RODGERS DIVISION
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], Fax [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], FAX [phone]
DESCRIPTION
FAILURETOREADANDFOLLOWALLINSTRUCTIONSCAREFULLYBEFORE
INSTALLING OR OPERATING THIS CONTROL COULD CAUSE PERSONAL
INJURY AND/OR PROPERTY DAMAGE.
The proper Location and Mounting of the primary oil
burnercontrolpanelontheburnerandtheflamedetector
with respect to the oil flame shall be determined by the
furnace, boiler, or burner manufacturer.
If this control, supplied as part of a furnace, boiler or
burner, is wired to the equipment or if the manufacturer
of such equipment provides instructions for wiring this
* Formerly called constant ignition.
SPECIFICATIONS
Electrical Data
Input voltage: 668 120V. AC, 60Hz.
668H 220V. AC, 50/60Hz.
Maximum Load Current:
Oil Burner Motor (Orange Wire):
10 Amps F.L. 60 Amps L.R.
Ignition Transformer:
360VA (3.0 Amps)
Relay Voltage: 668 24 Volts AC, 60Hz.
668H 24 Volts AC, 50/60Hz
Room Thermostat:
Setadjustableheatanticipatorat0.4Amps.Forfixed
anticipation thermostats, use 0.35 to 0.45 Amp.
heater.
Safety Timing:
668, 668H-401 to 499: 45 seconds
668, 668H-501 to 599: 30 seconds
668, 668H-601 to 699: 15 seconds
INSTALLATION AND WIRING
control, then follow his recommendations. If no special
wiring instructions are given, then follow the electrical
connections shown on this diagram for a simple system.
For more complicated systems, especially for hot water
heating,consultthemanufactureroftheheatingplantfor
full details of the desired sequence of control operation.
To prevent electrical shock and/or equipment
damage,disconnectelectricpowertosystem,at
mainfuseorcircuitbreakerbox,untilinstallation
is complete.
Do not use on circuits exceeding specified volt-
ages. Higher voltages will damage control and
could cause shock or fire hazard.
If in doubt about whether your wiring is millivolt, line, or
low voltage, have it inspected by a qualified heating and
airconditioningcontractor,electrician,orsomeonefamil-
iar with basic electricity and wiring.
Do not exceed the specification ratings.
All wiring must conform to local and national electrical
codes and ordinances.
This control is a precision instrument, and should be
handled carefully. Rough handling or distorting compo-
nents could cause the control to malfunction.
CAUTION
!
PRECAUTIONS
WARNING
!
WHITE-RODGERS
The type 668 Oil Burner Control provides safe operation
of oil burners on heating plants where ignition during the
entire burner cycle is desired.
The 668 is used with the 956 Flame Detector

2
Possible Cause of Correction
Trouble
Open circuit in Cell Replace Cell (or Cell Assembly)
of 956 Flame Detector. Do not
disturb position of bracket or
socket assembly.
Flame detector Locate flame detector according
improperly positioned. to the burner manufacturer’s
specifications.
The following control checks should be made after each
installation to insure that the controls are correctly wired
and functioning properly.
1. Open the main line switch.
2. Adjustthermostatoroperatingcontroltocallforheat.
3. Operate the manual reset button on top of control.
4. Makecertainthathighlimitcontrolissetatthecorrect
temperature.
5. Openthehandvalveintheoilline.Thesystemisnow
ready for the following tests.
A. NORMAL CYCLE:
Close the line switch. The burner should start and
continue to run normally. (If burner starts, establish-
ing flame, but then locks out on safety, make “Flame
Detector Check” at this time.
B. SAFETY TIMING:
1. Letthe burnerrun forabout 5minutes. Thenremove
one of Flame Detector leads from the “F” terminals.
Afteratimeperiodcorrespondingtothesafetytiming
has elapsed, the control should lock out on safety,
stopping the burner.
2. Open the line switch.
3. Replace Flame Detector lead removed in step 1.
4. Waitabout3minutes.Thenoperatethemanualreset
button on top of control.
C. HIGH LIMIT AND THERMOSTAT CHECK:
1. Close the line switch to start the burner.
2. Lower the setting of the high limit control to its lowest
setting. This should stop the burner, unless furnace or
boilertemperature is belowthe minimum setting of the
high limit.
3. Return high limit control to its proper setting. Burner
should restart.
4. Withtheburnerrunning,turn thermostat to itslowest
setting. This should stop the burner, unless actual
room temperature is below the lowest setting of the
thermostat.
Onsystemssupplyingdomestichotwater,burner
will continue to run if low limit control is not
satisfied.
INSTALLATION AND WIRING CONT.
All wiring should be done in accordance with local and national electrical codes and ordinances.

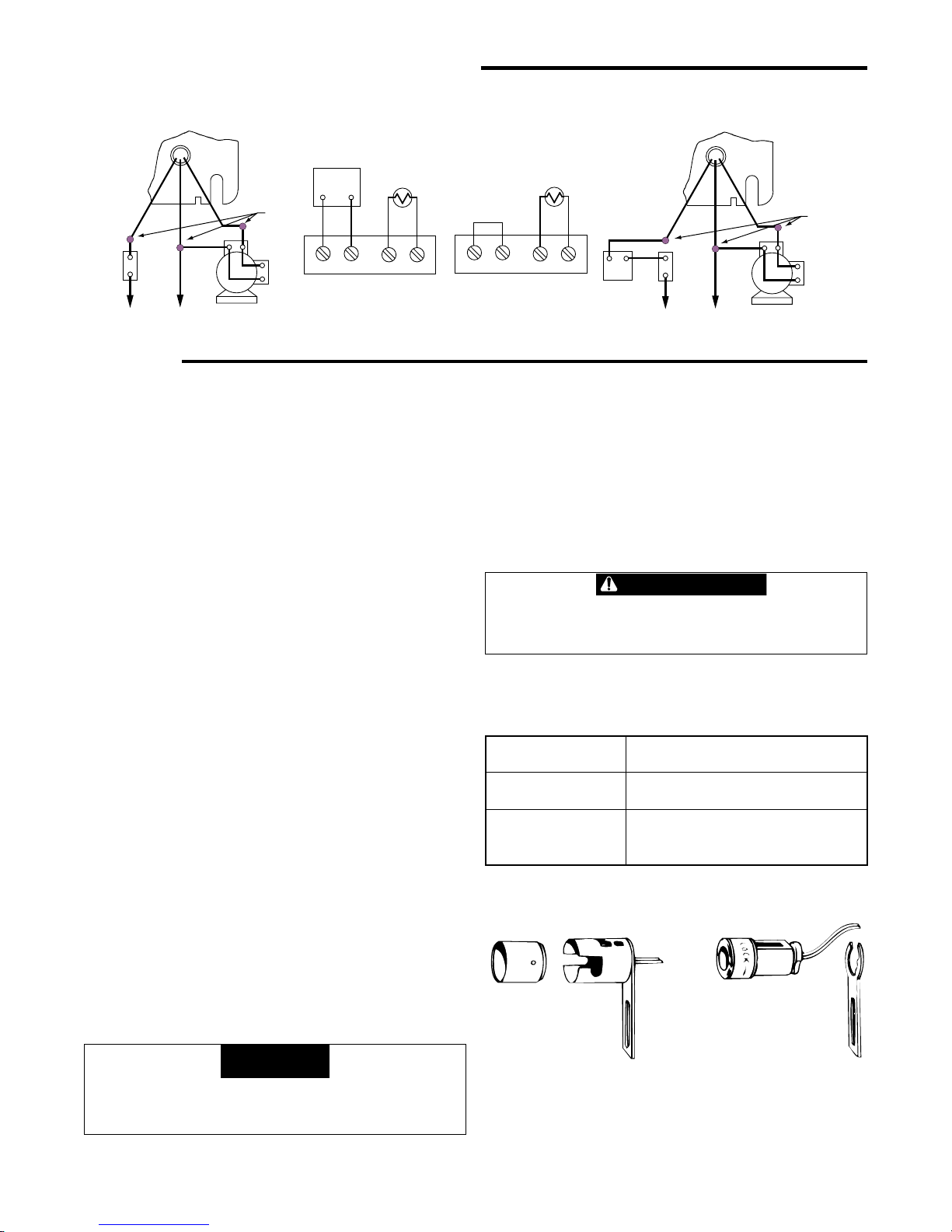

LOW VOLTAGE PRIMARY CONTROL LINE VOLTAGE PRIMARY CONTROL
External Line Voltage Wiring External Line Voltage Wiring
TESTING 5. Return thermostat to its proper setting.
D. FLAME DETECTOR CHECK: (This test is not re-
quired if the control performs as described in test
A.)
If the burner starts but the control locks out (stopping the
burner), check the flame detector as follows:
1. Open the line switch.
2. Connect one end of a wire jumper to one of the “F”
terminals.
3. Start the burner by closing the line switch. As soon as
theflamehas beenestablished,connect the otherend
of the wire jumper to the other “F” terminal.
The control provides no safety protection with
thisjumperinstalled.DoNOTleaveburnerinthis
condition except for making this check.
If the control still locks out with the jumper installed, the
controlshould bereplaced. Ifthe control doesnot lock out,
however, check the operation of the 956 flame detector as
follows:
T
TFF
ORANGE WIRE
NUTS
THERMOSTAT FLAME
DETECTOR FLAME
DETECTOR
FIELD
INSTALLED
JUMPER
LINE VOLTAGE
THERMOSTAT OR
OPERATING
CONTROL
IGN.
TRANS.
WIRE
NUTS
IGN.
TRANS.
PRIMARY
CONTROL
WHITE
BLACK
LIMIT
LINE
HOT NBURNER
MOTOR
ORANGE
PRIMARY
CONTROL
WHITE
BLACK
LIMIT
LINE
HOT NBURNER
MOTOR
T
TFF
NOTE
WARNING
!
CELL ASSEMBLY
SOCKET
ASSEMBLY
CELL
BRACKET
OLD STYLE NEW STYLE
RotateCellAssemblycoun-
terclockwise to remove it.
To replace it insert end
throughnotchedopeningin
bracket and rotate clock-
wise. NOTE: If bracket is
ever removed from burner,
Cell Assembly will not fit if
bracket is reinstalled back-
wards.
TYPE 956 FLAME DETECTORS

3
4. Ifsafetylockoutproblemisofanoccasionalnature
the following additional check may be made to
insurethatflamedetectorlocationisnotamarginal
one:
a. Disconnect flame detector leads from “F” terminals.
b. Attach a jumper wire to one “F” terminal. Start burner.
Thenimmediately connect jumper wire to the other“F”
terminal. Burner should continue to run.
c. With burner running, attach flame detector leads to an
accurate ohmmeter. Reading of ohmmeter should be
below1000ohms,andpreferablyaslowas500ohms.
If indicator of ohmmeter remains steady, readings
upto2000ohmsshouldalsobeacceptable.Gener-
ally, though, the lower the reading, the better the
application,andlesslikelythechanceofavariation
in the burner flame causing a safety lock-out.
TESTING CONT.
d. Ifresistanceofflamedetectorisover1000ohms,itmay
not be able to see the burner flame properly. Check
alignment of the flame detector through the hole in the
static pressure disc. Clean this hole if it is blocked by
foreign matter. Check for broken “F” wires.
e. Ifflamedetectoralignmentisgoodbutresistanceisstill
high, readjustment of burner flame and/or nozzle re-
placement may be necessary (according to burner
manufacturer’s instructions).
Besuretoremovewirejumperafterfinishingthis
flame detector check.
F142-0006 Cell only (Old Style)
PART No. OF REPLACEMENT PART
NOTE
WARNING
!

WHITE-RODGERS
Imprimé aux États-Unis
Nodepièce37-5456A
Remplace : 37-1794 &
37-9517
9510
Utilisateur:conservezcesinstructionspourvousyréféreraubesoin !
DESCRIPTION
SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT
D’INSTALLERETD’UTILISERLACOMMANDE,VOUSRISQUEZDECAUSERDES
BLESSURESETDESDOMMAGESMATÉRIELS.
La commande de brûleur à mazout modèle 668 assure le
fonctionnement sécuritaire des brûleurs d’installations de
chauffage qui demandent un allumage durant tout le cycle du
brûleur.
Le modèle 668 est employé avec le détecteur de flamme 956.
PRÉCAUTIONS
Pourprévenirlesrisquesd’électrocutionetdedommages
matériels,coupezl’alimentationdusystèmeaupanneau
dedistributionélectriqueprincipalpendanttouteladurée
del’installation.
SPÉCIFICATIONS
Chargesélectriques
Tensionabsorbée : 668 120 V c.a., 60 Hz;
668H 220 V c.a., 50/60 Hz.
Courantmaximumencharge :
Moteurdebrûleuràmazout(filorange) :
10 A F.L.; 60 A L.R.
Transformateurd’allumage :
360 VA (3,0 A).
Tensiondurelais : 668 24 V c.a., 60 Hz;
668H 24 V c.a., 50/60 Hz
Thermostatd’ambiance :
Réglezl’anticipateurà0,4.Pourlesthermostatsàanticipation
fixe, assurez-vous que l’anticipation se trouve entre 0,35 et
0,45 A.
Délaisdesécurité :
Modèles 668-401 à -499 : 45 secondes
Modèles 668-501 à -599 : 30 secondes
Modèles 668-601 à -699 : 15 secondes
INSTALLATIONETCÂBLAGE
N’installezpascetappareilsurdescircuitsquidépassent
latensionnominale.Unetensiontropélevéepeutendomma-
gerlacommandeetposerdesrisquesd’électrocutionet
d’incendie.
ATTENTION
AVERTISSEMENT
COMMANDE DE BRÛLEUR À MAZOUT
à allumage intermittent et sans remise en route
MODÈLE 668
avec détecteur de flamme Série 956
Si vous n’êtes pas certain de la tension du câblage de votre
système (soit en millivolts, à basse tension ou à la tension du
secteur), faites inspecter celui-ci par un électricien, un entre-
preneur agréé en chauffage et climatisation ou une personne
qui a des connaissances de base en électricité et en câblage.
Ne dépassez pas les charges nominales.
Tout le câblage doit être conforme aux codes et règlements
locaux et nationaux qui régissent les installations électriques.
Votre commande est un appareil de précision qui doit être
manipuléavecsoin.Ellepeutsedétraquersielleestmanipulée
defaçonnégligenteousidescomposantessontendommagées.
Lafabricantdel’appareildechauffageoudubrûleurdéterminera
oùetcommentinstallerlepanneaudecommandesurlebrûleur
à mazout et le détecteur de flamme par rapport à la flame.
Silacommande,ayantétélivréeavecunappareildechauffage,
estraccordéeàl’appareil,ouencoresi lefabricantafournides
directives pour son raccordement, veuillez alors suivre ces
recommandations. Si aucune directive de câblage n’a été
fournie, veuillez vous fier au schéma de câblage ci-dessous
dans le cas d’un système simple.
Pour un système plus complexe, en particulier en ce qui a trait
au chauffage à l’eau chaude, veuillez obtenir du fabricant de
l’appareildechauffagetouslesdétailsducycledecommande.
WHITE-RODGERSDIVISION
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], Télécopieur [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], Télécopieur [phone]

2
Une fois l’installation complétée, il est recommandé de mettre
lesystèmeàl’essaipours’assurerdesonbonfonctionnement.
1. Ouvrez l’interrupteur principal.
2. Réglezlethermostatoulacommandeprincipale de façon
à engendrer un appel de chaleur.
3. Appuyezsurleboutonderemiseenroutemanuelsituésur
le dessus de la commande.
4. Assurez-vous que le point de consigne du limiteur à
maximum est réglé à la bonne température.
5. Ouvrez le robinet d’alimentation en mazout. Vous êtes
maintenant prêt à procéder aux essais suivants.
A. CYCLENORMAL:
Fermezl’interrupteurprincipal.Lebrûleurdevraitsemettre
en marche et fonctionner normalement. (Si le brûleur
démarre et allume la flamme, puis engage le blocage de
sécurité, procédez immédiatement à la « Vérification du
détecteur de flamme ».)
B. DÉLAIDESÉCURITÉ:
1. Laissez le brûleur fonctionner pendant environ 5 minutes.
Débranchez ensuite un des fils du détecteur de flamme,
qui sont raccordés aux bornes F. Une fois que le délai de
sécurité s’est écoulé, la commande devrait engager le
blocage de sécurité et arrêter le brûleur.
2. Ouvrez l’interrupteur principal.
3. Rebranchez le fil du détecteur de flamme que vous avez
débranché à l’étape 1.
4. Attendezenviron3minutes,puisappuyezsurleboutonde
remise en route manuel qui est situé sur le dessus de la
commande.
C. VÉRIFICATIONDULIMITEURÀMAXIMUMETDU
THERMOSTAT:
1. Fermez l’interrupteur principal afin de mettre le brûleur en
marche.
2. Réglezlelimiteuraupointdeconsigneleplusbaspossible.
Le brûleur devrait s’arrêter, sauf si la température de
l’appareildechauffageestinférieureaupointdeconsigne
minimum du limiteur.
3. Réglezmaintenantlelimiteuraupointdeconsignenormal.
Le brûleur devrait se remettre en marche.
4. Alorsquelebrûleurestenmarche,réglezlethermostatau
point de consigne le plus bas possible. Le brûleur devrait
s’arrêter,saufsilatempératureambianteestinférieureau
point de consigne minimum du thermostat.
Danslesinstallationsquifournissentl’eauchaudedomes-
tique,lebrûleurresteraenmarchesilelimiteuràminimum
n’apasétésatisfait.
5. Réglez maintenant le thermostat au point de consigne
normal.
INSTALLATIONETCÂBLAGE(SUITE)
Tout le câblage doit être conforme aux codes et règlements locaux et nationaux qui régissent les installations électriques.
COMMANDE PRINCIPALE À LA TENSION DU RÉSEAU COMMANDE PRINCIPALE À LA TENSION DU RÉSEAU
Câblageexterneàlatensionduréseau Câblageexterneàlatensionduréseau
ESSAIS D. VÉRIFICATIONDUDÉTECTEURDEFLAMME:(CET
ESSAIESTSUPERFLUSILACOMMANDEABIEN
FONCTIONNÉLORSDEL’ESSAIA.)
Si le brûleur se met en marche, mais la commande engage le
blocage de sécurité (arrêtant ainsi le brûleur), vérifiez le
détecteur de flamme :
1. Ouvrez l’interrupteur principal.
2. Raccordez une extrémité d’un cavalier à une des bornes
F.
3. Mettez en marche le brûleur en fermant l’interrupteur
principal. Dès que la flamme s’allume, raccordez l’autre
extrémité du cavalier sur l’autre borne F.
NOTE
Lorsquececavalierestenplace,leblocagedesécuritéde
lacommandeestcontourné.NELAISSEZPASlebrûleur
fonctionnerainsi,saufpoureffectuercetessai.
AVERTISSEMENT
Si le blocage de la commande s’engage de nouveau, veuillez
faireremplacerlacommande.Si,aucontraire, ellenes’arrête
pas,veuillezvérifiezdelafaçonsuivantelefonctionnementdu
détecteur de flamme 956 :
Cause possible du
problème
Circuit ouvert dans
le détecteur
Détecteur mal
placé
Correctif
Remplacez le détecteur. Ne
déplacez pas le support ni la douille.
Placez le détecteur conformément
aux directives du fabricant du
brûleur.
ANCIEN MODÈLE NOUVEAU MODÈLE
MODULE DÉTECTEUR
DOUILLE
SUPPORT
Pour détacher le module
détecteur,tournez-leàgauche.
Pour le replacer, insérez-le
dansl’encochedumoduleet
tournezàdroite.NOTE :Sile
supportestdétachédubrûleur,
il faut prendre soin de le
réinstallerdanslemêmesens,
sans quoi le module ne s’y
adapteraplus.
DÉTECTEUR
DÉTECTEURSDEFLAMMEMODÈLE956
T
TFF
T
TFF
ORANGE MARRETTES
THERMOSTAT DÉTECTEUR
DE FLAMME DÉTECTEUR
DE FLAMME
CAVALIER INSTALLÉ
SUR PLACE
THERMOSTAT OU
COMMANDE À LA
TENSION DU
RÉSEAU
TRANSFO
D’ALLUMAGE
COMMANDE
PRINCIPALE
BLANC
NOIR
LIMITEUR
RÉSEAU
SOUS
TENSION NMOTEUR DE
BRÛLEUR
MARRETTES
TRANSFO
D’ALLUMAGE
MOTEUR DE
BRÛLEUR
ORANGE
COMMANDE
PRINCIPALE
BLANC
NOIR
LIMITEUR
RÉSEAU
SOUS
TENSION N

3
ESSAIS(SUITE)
d. Si la résistance du détecteur dépasse 1000 ohms, il
est possible que celui-ci ne détecte pas très bien la
flamme du brûleur. Vérifiez son alignement à travers
le trou du disque de pression statique. Si ce trou est
obstrué, nettoyez-le. Assurez-vous que les fils
branchés sur le bornes F sont en bon état.
e. Si le détecteur est bien aligné et la résistance est
toujours élevée, il peut être nécessaire de régler la
flamme du brûleur ou de remplacer la buse
(conformémentauxdirectivesdufabricantdubrûleur).
NOSDESPIÈCESDERECHANGE
F142-0006 Détecteur deul (ancien modèle)
4. Si le problème lié au blocage de sécurité n’est
qu’occasionnel, procédez à l’essai suivant pour vous
assurerquel’emplacementdudétecteurestconvenable.
a. Débranchez des bornes F les fils du détecteur.
b. Branchezuncavaliersur unedesbornesF. Mettez le
brûleurenmarche.Raccordezimmédiatementl’autre
extrémité du cavalier sur l’autre borne F. Le brûleur
devrait continuer à fonctionner.
c. Avec le brûleur en marche, branchez les fils du
détecteuràunohmmètrejuste.Lalecturedevraitêtre
inférieure à 1 000 ohms et se situer de préférence
dans le alentours de 500 ohms.
Unefoiscetessaiterminé,vérifiezquevousavezretiréle
cavalier.
AVERTISSEMENT
Sil’indicateurdel’ohmmètreeststable,unelectureallant
jusqu’à2000 ohmsdevraitêtreacceptable.Règlegénérale,
cependant,unefaiblerésistanceentraîneunemeilleure
installation et diminue le risque qu’une variation de la
flammedubrûleurengageleblocagedesécurité.
NOTE
