Windsor Admiral ADM8I User manual

Read these instructions before operating the machine
Lire ce manuel avant d’utiliser la machine
Bitte lesen Sie diese Anleitungen, bevor Sie die Maschine in Gebrauch nehmen
MODEL: COUNTRY
ADM8IA AUSTRALIA
ADM8IB BRITIAN
ADM8IE EUROPE
ADM8IS SWITZERLAND
Operating Instructions (GB/USA)
Manuel d’utilisation (FRE)
Bedienungsanleitung (GER)
86038270 07/14/14
PRV NO. 98655
AN
CARPET EXTRACTOR
IPX4

TABLE DES MATIÈRES
ADMIRAL 86038270 04/26/11
1FR
Journal de données /
Table des matières ........................... 1
Consignes de sécurité ...................... 2
Commandes ..................................... 3-5
Opérations ........................................ 6-11
Dépistage des pannes......................12
Page blanche.................................... 13

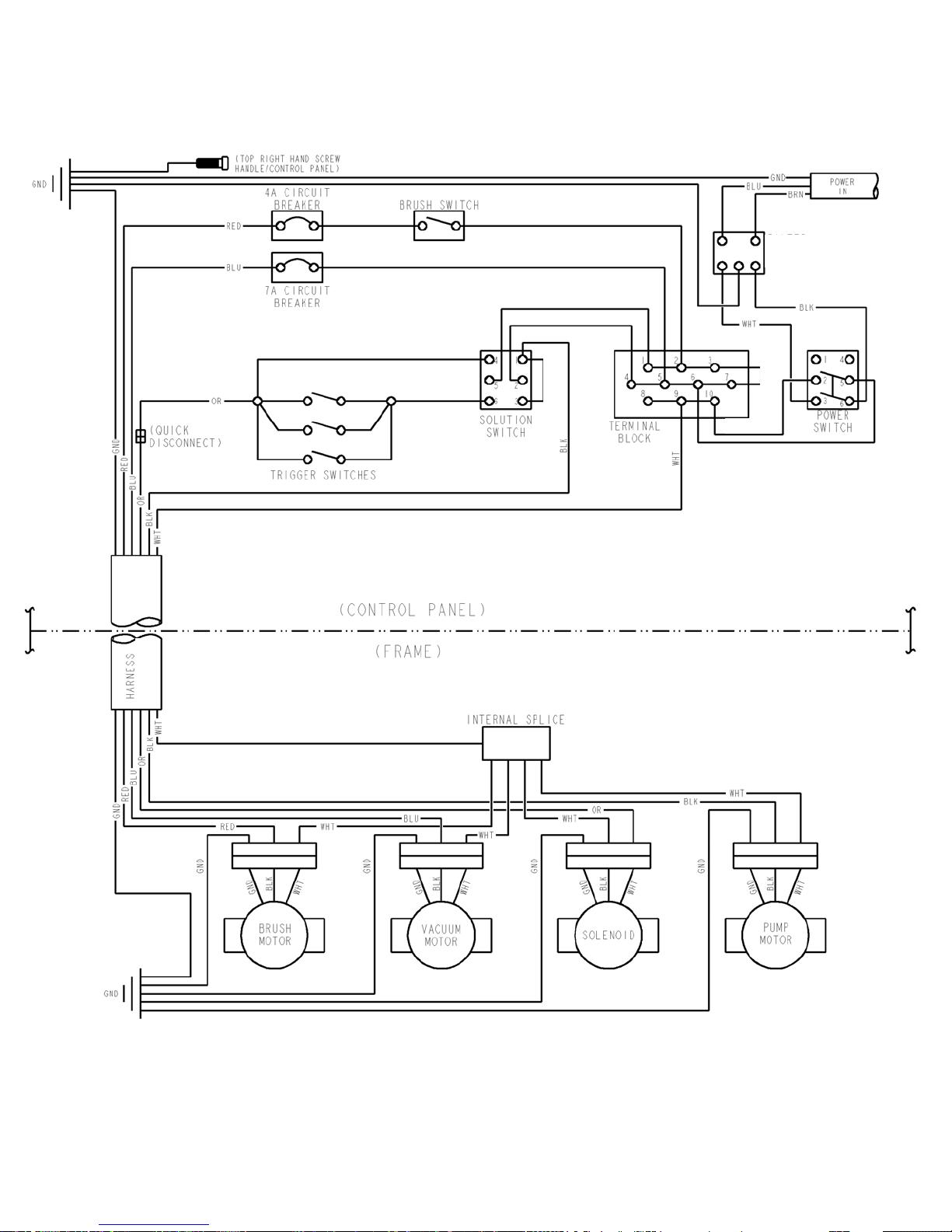

Schéma de câblage.......................... 14

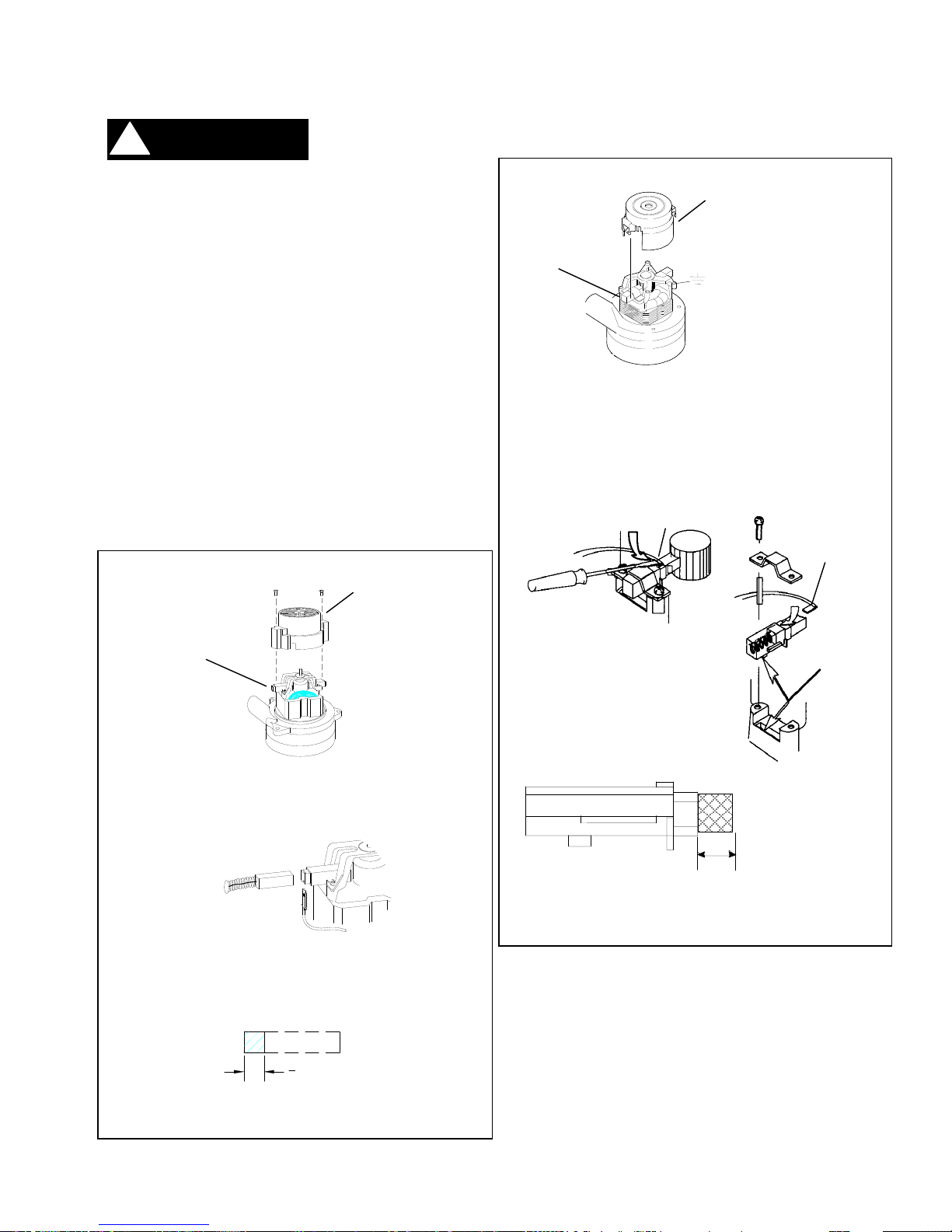

Maintenance..................................... 15-17
Cahier des charges technique.......... 18
Listes des pièces détachées ............ 19-34
Pièces détachées/Notes................... 35
Déclaration de Conformité de la
Communauté européenne................ 36
INSPECTION
Déballez votre appareil avec soin, et vérifiez qu'il n'a pas été endommagé pendant le transport. Chaque appareil
fait l'objet de tests approfondis de fonctionnement et est méticuleusement inspecté avant son envoi. Tout
dommage relève de la responsabilité du transporteur, qui doit en être informé immédiatement.
MOD
È
LE
DATE D'ACHAT
NUMÉRO DE SÉRIE
N° DU REPR
É
SENTANT
COMMERCIAL
NOM DU CONCESSIONNAIRE
Enregistrement de garantie
Merci d'acheter un produit de Windsor. L'enregistrement de garantie est rapide et facile.
Votre enregistrement nous permettra de vous servir mieux au-dessus de la vie du produit.
Pour enregistrer votre produit allez :
www.windsorind.com/WarrantyRegistration.aspx
Pour l'aide de client :
1-800-444-7654

ADMIRAL 86038270 05/22/07 2FR
IMPORTANTES MESURES DE SÉCURITÉ
L’utilisation d’un appareil électrique demande certaines précautions:
LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CET APPAREIL).
Pour réduire les risques d’incendie, de choc électrique ou de
blessure:
Cet appareil ne doit être connecter qu a des prises ayant une sortie de terre.
Ne pas laisser l’appareil sans surveillance lorsqu’il est branché. Débrancher lorsque l’appareil n’est pas utilisé et
avant l’entretien.
Pour reduire les risques de choc electrique, ne pas utiliser à l exterieur et ne pas aspirer de matières humides.
Ne pas permettre aux enfants de jouer avec l’appareil. Une attention particulière est nécessaire lorsque l’appareil
est utilisé par des enfants ou à proximité de ces derniers.
N’utiliser que conformément à cette notice avec les accessoires recommandés par le fabricant.
Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l’appareil à un atelier de réparation s’il ne
fonctionne pas bien, s’il est tombé ou s’il a été endommagé, oublié à l’extérieur ou immergé.
Ne pas tirer soulever ou traîner l’appareil par le cordon. Ne pas utiliser le cordon comme une poignée, le coincer
dans l’embrasure d’unée porte ou l’appuyer contre des arêtes vives ou des coins. Ne pas faire rouler l’appareil
sur le cordon.
Garder le cordon à l’écart des surfaces chaudes.
Ne pas débrancher en tirant sur le cordon. Tirer plutôt la fiche.
Ne pas toucher la fiche ou l’appareil lorsque vos mains sont humides.
N’insérer aucun objet dans les ouvertures. Ne pas utiliser l’appareil lorsqu’une ouverture est bloquée. S’assure
que de la poussière, de la peluche, des cheveux ou d’autres matières ne réduisent pas le débit d’air.
Cette machine est destinée pour nettoyer tapis seulement.
Ne pas aspirer de matiéres en combustion ou qui dégagent de la fumée, comme des cigarettes, des allumettes
ou des cendres chaudes.
Cette machine n’est pas adaptée au ramassage de poussières dangereuses.
Mettre toutes les commandes à la position ARRÊT avant de débrancher l’appareil.
Ne pas aspirer des liquides inflammables ou combustibles, comme de l’essence, et ne pas faire fonctionner dans
des endroits où peuvent se trouver de tels liquides.
Cette machine est destinée à un usage commercial. Elle est recommandée davantage pour les domaines
hôtelier, scolaire, hospitalier, industriel ou pour les bureaux, les chaînes de magasin, que pour un usage
domestique normal.
L’entretien et les réparations de la machine doivent être effectuées par un personnel qualifié.
Si de la mousse ou du liquide sort de la machine, la mettre hors tension immédiatement.
CONSERVER CES INSTRUCTIONS
!AVERTISSEMEN
T

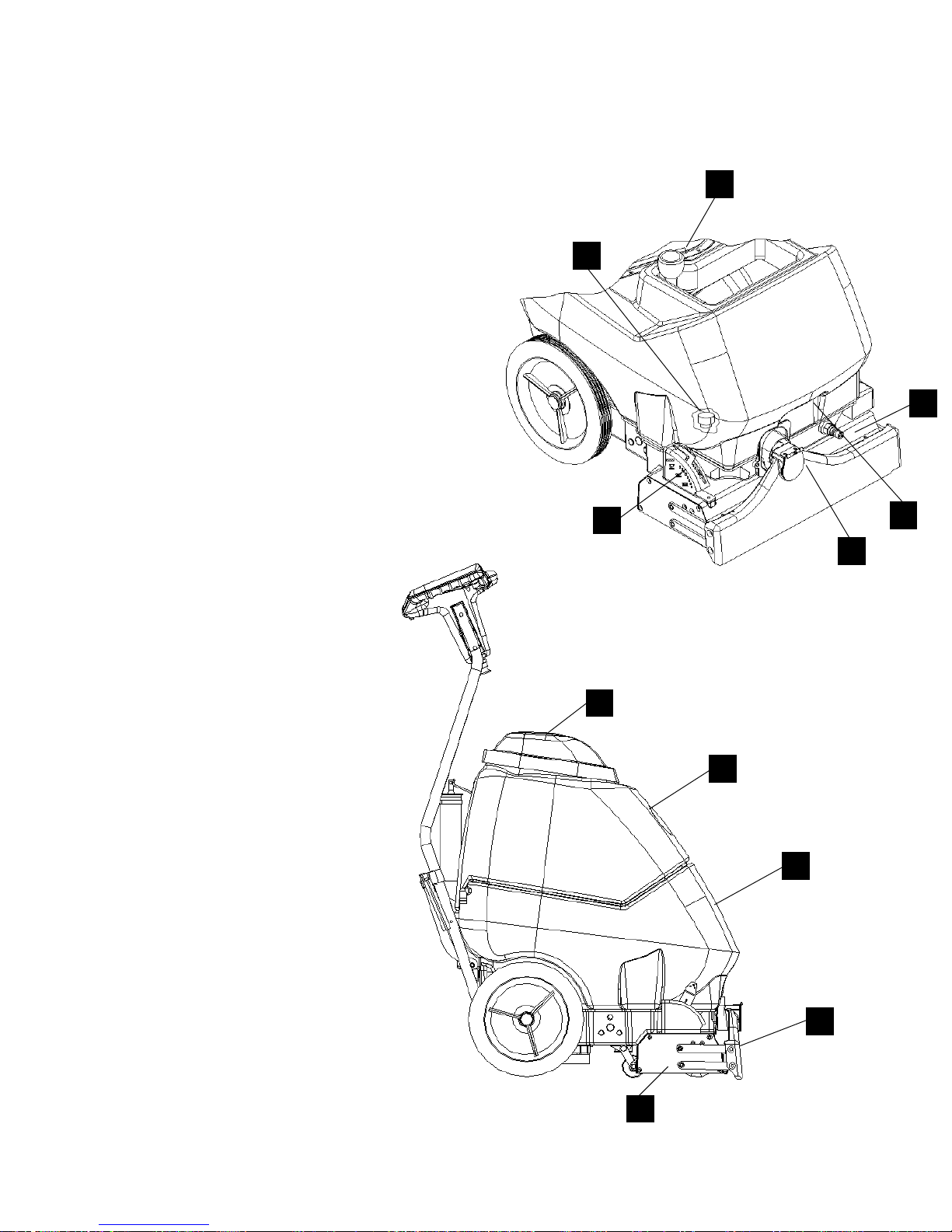

EMPLACEMENT DES COMMANDES/DES COMPOSANTS
ADMIRAL 86038270 05/22/07
3F
R
1. Poignée principale Sert à tirer l'appareil et à le
manœuvrer.
2. Réglage de la poignée Sert à ajuster la hauteur
de la poignée.
3. Cordon électrique.
4. Interrupteur de solution Met en marche la
pompe La position continue (en bas) active le
robinet électromagnétique pour envoyer de la
solution sur le sol par l'intermédiaire de jets. La
position intermittente (en haut) nécessite de
l'opérateur d'appuyer sur un des 3 interrupteurs de
déclenchement pour envoyer de la solution. La
position du milieu correspond à la marche arrêt.
5. Interrupteur du moteur de la brosse Met en
marche le moteur de la brosse.
6. Interrupteur du moteur d'aspiration Met en
marche le moteur d'aspiration.
7. Interrupteurs de déclenchement Active le
robinet électromagnétique pour envoyer de la
solution sur le sol, par l'intermédiaire des jets,
lorsque l'interrupteur de solution se trouve sur la
position intermittente.
8. Disjoncteur du moteur de la brosse 4 A
Disjoncteur qui protège le moteur de la brosse.
9. Disjoncteur du moteur d'aspiration 7 A
Disjoncteur qui protège le moteur d'aspiration.
10. Tuyau de décharge de récupération Facilite la
vidange de solution de nettoyage sale.
11. Tuyau de décharge de solution Facilite la
vidange de solution de nettoyage en excédent à
partir du réservoir de solution.
3
1
10
11
2
5
8 9 4 6
7

EMPLACEMENT DES COMMANDES/DES COMPOSANTS
ADMIRAL 86038270 05/22/07 4F
R
1. Crochet d'outil accessoire de la solution Sert à
divers outils auxiliaires de nettoyage.
2. Clapet du tuyau d'aspiration Sert à brancher
divers tuyaux d'aspiration d'outil de nettoyage de
1,5 pouce.
3. Réglage de hauteur de la brosse Sert à réguler
la hauteur de la brosse à partir de sa position de
rangement, en fonction de hauteurs de moquette
variées.
4. Réservoir de récupération Sert à recueillir la
solution de nettoyage sale.
5. Réservoir de solution Sert à contenir la solution
de nettoyage.
6. Coupole du réservoir de récupération.
7. Sabot d'aspiration.
8. Habitacle de la brosse.
9. Poignée de levage avant.
10. Filtre de la solution de
nettoyage
11. Tuyau de remplissage du
réservoir de solution.
1
4
5
6
7
8
3
2
10
9
11

EMPLACEMENT DES COMMANDES/DES COMPOSANTS
ADMIRAL 86038270 05/22/07
5F
R
1. Couvercle de l'arrivée de solution.
2. Couvercle de l'arrivée d'aspiration.
3. Coupure par le flotteur.
4. Ouverture de nettoyage.
5. Bec verseur.
6. Poignée de levage.
2 1
3
4
5
6
6

OPÉRATIONS DE REMPLISSAGE
ADMIRAL 86038270 05/22/07 6F
R
ÉTAPE
1
ÉTAPE
2
ÉTAPE
3
ÉTAPE
4
RÉSERVOIR DE
RÉCUPÉRATION
RÉSERVOIR DE
SOLUTION
Enlever le
réservoir de
récupératio
CONDUIT DE
REMPLISSAG
E
A
jouter du
p
roduit de
nettoyage
8 – 16 onces
(237ml – 473ml)
Remettre en
place le
réservoir
de
140°F
(
60°C
)
8 gal.
(30,3 l)
Ajouter de
ou

OPÉRATIONS
ADMIRAL 86038270 05/22/07
7FR
Enlevez le cordon électrique et la notice
du réservoir de récupération. Remplissez
le réservoir de solution (voir les
consignes de remplissage figurant à la
page 6).
Ajustez la brosse sur son réglage approprié.
Note : Pour obtenir un bon fonctionnement,
la brosse doit carresser la moquette en la
rasant. Si le disjoncteur saute, relevez la
brosse pour éviter d'endommager le moteur
ou la moquette.
Branchez le cordon dans la prise à la terre.
Note : Vérifiez que la coupole est bien fixée
sur le réservoir de récupération et que l'arrêt
du flotteur est correctement installé.
Mettez sur marche les interrupteurs des
moteurs de la brosse et d'aspiration
(“MARCHE”=“I”). Mettez en marche
l'interrupteur de solution pour une
vaporisation continue, ou réglez l'interrupteur
sur la position intermittente pour permettre
l'utilisation des interrupteurs de
déclenchement.
ÉTAPE
1
ÉTAPE
2
ÉTAPE
3
ÉTAPE
4
CORRECT
INCORRECT
1/8in
(3mm)
SOLUTION
A
SPIRATION
CONT
INT
BROSSE
MARCHE
MARCHE

OPÉRATIONS
ADMIRAL 86038270 05/22/07 8F
R
Sélectionnez le réglage continu pour
commencer à vaporiser la solution, ou bien
sélectionnez le réglage intermittent pour
permettre l'utilisation des interrupteurs de
déclenchement et commencer la
vaporisation de la solution.
Le réglage intermittent nécessite que
l'opérateur maintienne avec le doigt l'un
des trois interrupteurs de déclenchement
sur la position "marche" ; il sert
généralement pour les petites superficies,
où il n'est possible que d'effectuer de brefs
passages de nettoyage.
Le réglage continu permet à l'opérateur de
régler d'une seule touche l'interrupteur sur
la position "marche" ; on s'en sert
généralement dans les grandes
superficies, où il est possible d'effectuer de
longs passages de nettoyage.
Abaissez l'appareil sur le sol.
Ajustez la poignée pour faire en sorte que
la position de fonctionnement soit
confortable. Basculez l'appareil vers
l'arrière à l'aide de la poignée principale
pour vous mettre sur le point de
démarrage.
ÉTAPE
5
ÉTAPE
6
ÉTAPE
7
INT
CONT

PROCÉDURE DE NETTOYAGE
ADMIRAL 86038270 05/22/07
9F
R
Relâchez les interrupteurs de
déclenchement intermittent, ou éteignez
l'interrupteur continu de solution à 30 cm
environ avant la fin du passage de
nettoyage.
Appuyez sur la poignée pour relever le
sabot d'aspiration et la brosse avant de
vous mettre sur le prochain passage de
nettoyage. Chevauchez les surfaces de
nettoyage sur un minimum de 2,5 cm du
côté droit de l'appareil (proche du
nettoyage).
Pendant le fonctionnement, n'oubliez pas ceci :
Votre appareil Admiral est doté de couvercles
internes transparents qui permettent à
l'opérateur de voir facilement la solution sale et
le débit d'air d'aspiration.
Pendant le fonctionnement, observez le
couvercle d'arrivée d'aspiration. Si de grandes
quantités d'eau ou de mousse venaient à
pénétrer dans le système d'aspiration, le moteur
d'aspiration risquerait d'être endommagé. Si
vous remarquez que de la mousse ou de l'eau y
entre, éteignez tout de suite l'appareil. Videz
le réservoir de récupération et/ou ajoutez de
l'agent antimoussant dans le réservoir de
récupération
ÉTAPE
2
ÉTAPE
3
ÉTAPE
4
Démarrez à partir du mur le plus proche de
la prise de courant. Tirez complètement
vers l'arrière, sans appuyer sur la poignée.
ÉTAPE
1
COUVERCLE DE
L'ARRIVÉE DE
SOLUTION.
COUVERCLE DE
L'ARRIVÉE
D'ASPIRATION
1pouce
(25 mm)
ARRÊT
1pied
(30cm)

PROCÉDURE DE NETTOYAGE
ADMIRAL 86038270 05/22/07 10F
R

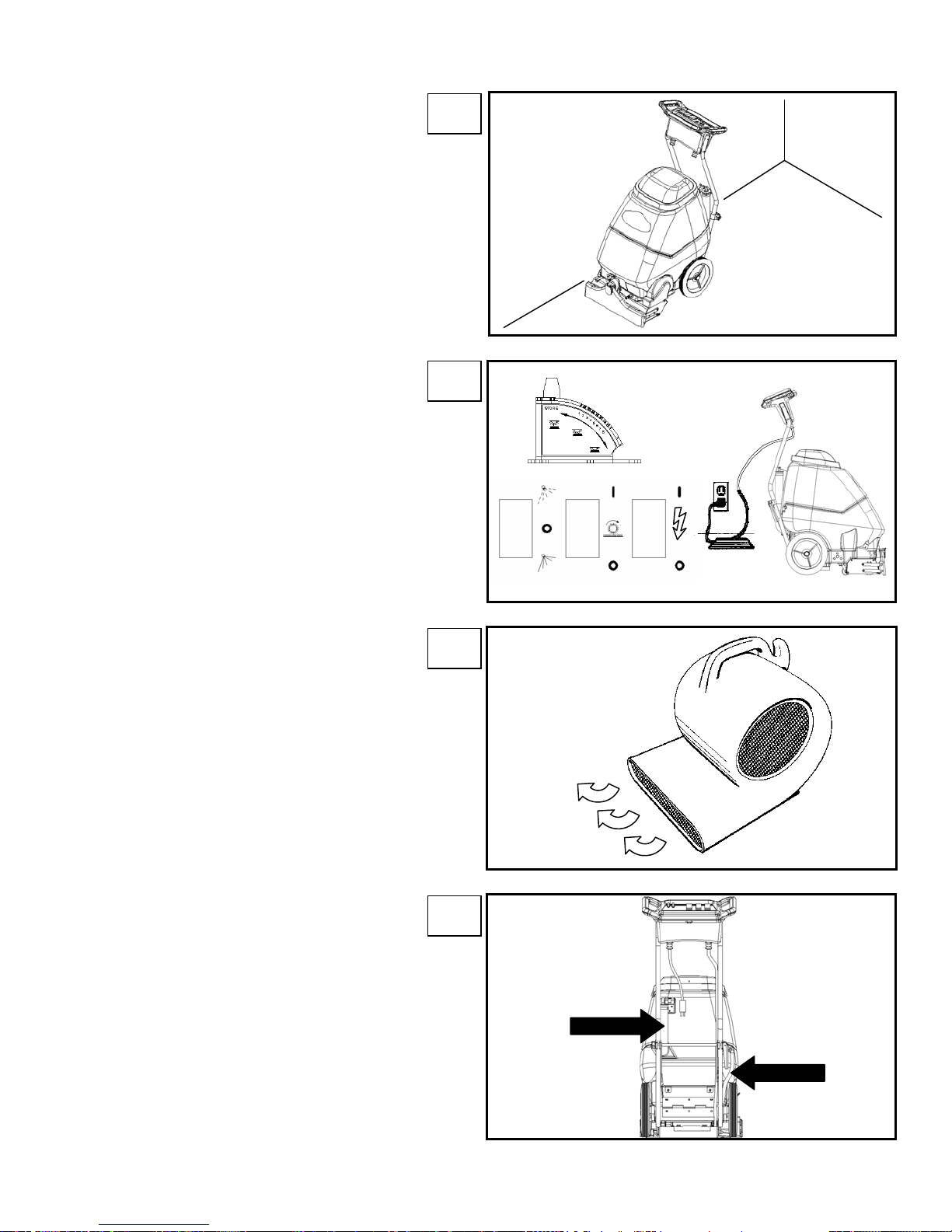

Pour accélérer le séchage, utilisez un
ventilateur Windblower™.
Videz le réservoir de récupération, en
relâchant le tuyau de décharge.
Nettoyez le réservoir de récupération au
tuyau à l'eau froide. Videz également le
réservoir de solution après chaque
utilisation.
ÉTAPE
7
ÉTAPE
8
Après le nettoyage, éteignez toutes les
commandes, remettez la brosse dans sa
position de rangement et débranchez
l'appareil en faisant bien attention.
ÉTAPE
6
ÉTAPE
5
Utilisez le côté droit de l'appareil pou
r
nettoyer contre les murs.
VIDANGE DE
RÉCUPÉRATION
VIDANGE DE
SOLUTION
ARRÊT
ARRÊT ARRÊT

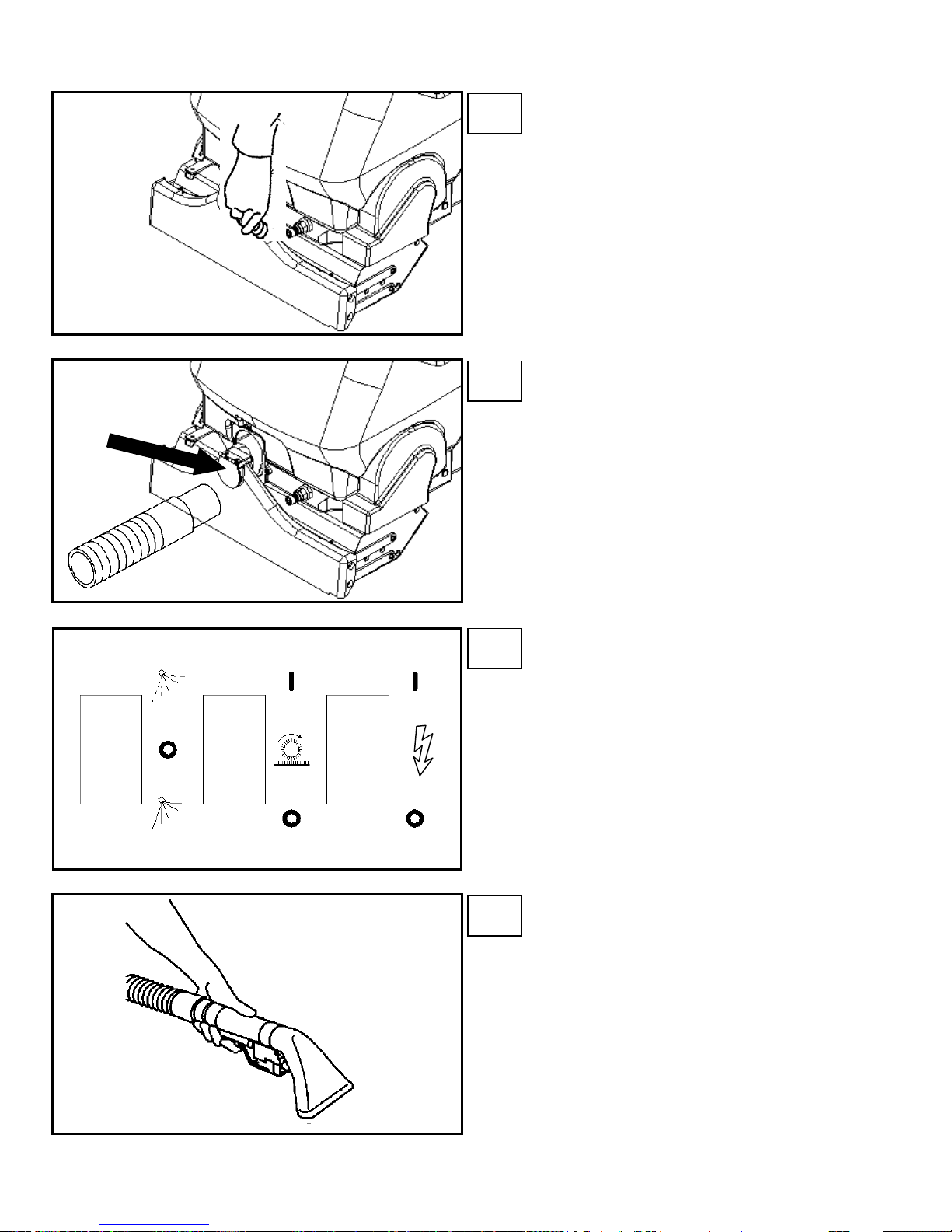

UTILISATION DES OUTILS ACCESSOIRES
ADMIRAL 86038270 05/22/07
11FR
Mettez en marche l'interrupteur du moteur
d'aspiration et réglez l'interrupteur de
solution sur la position intermittente. Note :
Vérifiez que l'interrupteur de la brosse est
sur la position d'arrêt et que la brosse est
dans sa position rangée.
A
ppuyez sur la poignée de l'outil accessoire
pour commencer le nettoyage.
ÉTAPE
3
ÉTAPE
4
ÉTAPE
1
ÉTAPE
2
Parmi la liste suivante, utilisez un
seul des outils accessoires
acceptables :
86000020 – PRV NO. HT
86000000 – PRV NO. DDH
86041150 – PRV NO. DH
86031540 – PRV NO. 39504
86000610 – PRV NO. 89227
86000600 – PRV NO. 89226
Tirez sur le collier et insérez-le sur l'attache
montée sur l'appareil, relâchez le collier
pour qu'il se verrouille en place.
Relevez la trappe sur le devant du sabot
d'aspiration, et insérez la bague du tuyau de
1,5 pouce dans le trou.
SOLUTION
A
SPIRATION
MARCHE
A
RRÊT
INT
BROSSE

TABLEAU DE DÉPISTAGE DES PANNES
ADMIRAL 86038270 05/22/07 12F
R
PROBLÈME CAUSE SOLUTION
Pas de courant, rien ne
fonctionne.
1. Le cordon est-il branché ?
2. Le disjoncteur a sauté dans le bâtiment.
3. Interrupteur défectueux
4. Cordon défectueux ou queue de cochon
défectueuse
1. Brancher le cordon
2. Remettre à zéro le disjoncteur
3. Appeler le technicien d'entretien
4. Appeler le technicien d'entretien
Le moteur d'aspiration
refuse de fonctionner 1.Le disjoncteur d'aspiration a sauté 2.Interrupteur d'aspiration principal
défectueux
3.Branchement lâche
4.Moteur d'aspiration défectueux
1.Remettre le disjoncteur à zéro
2.Appeler le technicien d'entretien
3.Appeler le technicien d'entretien
4.Appeler le technicien d'entretien
Le moteur d'aspiration
fonctionne mais
la succion est mauvaise
1.Débris coincés dans le sabot d'aspiration
2.Joint statique de la coupole défectueux
ou manquant
3.Tuyau d'aspiration fêlé ou bague du
tuyau desserrée
4.Réservoir de récupération plein/boule du
flotteur coincée dans sa position relevée
1.Enlever les débris du sabot
d'aspiration
2.Le remplacer si nécessaire
3.Le remplacer ou le réparer si
nécessaire
4.Eteindre le moteur d'aspiration. Vider
et rincer le réservoir de récupération
Mauvais ou aucun débit
de l'eau
(Traces laissées sur la
moquette)
1.Pompe principale éteinte
2.Jets engorgés ou manquants
3.Filtre de solution engorgé
4.Robinet électromagnétique défectueux
1. Allumez-la
2.Les nettoyer à l'aide d'une solution
vinaigre/eau ou les remplacer
3.Vider le réservoir de solution et
nettoyer le filtre de solution.
4.Appeler le technicien d'entretien
La brosse ne tourne pas 1.Brosse éteinte
2.Disjoncteur de la brosse sauté
3.Courroie de la brosse cassé
4.Moteur de la brosse défectueux
1.Mettre l'interrupteur sur marche
2.Remettre à zéro le disjoncteur
3.La remplacer si nécessaire
4.Appeler le technicien d'entretien

ADMIRAL 86038270 05/22/07
13F
R
THIS PAGE LEFT INTENTIONALLY BLANK

DIAGRAMME DE CÂBLAGE
ADMIRAL 86038270 05/22/07 14FR
86268290
PRV NO. 88229
86268460
PRV NO. 88333 86268430
PRV NO. 88323
86268370
PRV NO. 88276
FILTER
86003650
PRV NO. 34362
86268430
PRV NO. 88323
86268430 - PRV NO. 88323
86238840
PRV NO. 41356 86238830
PRV NO. 41355
86268900 PRV NO. 88655
86266720 PRV NO. 880043
86268420
PRV NO. 88317
86001240
PRV NO. 14020 86268750
PRV NO. 88567
86238820 PRV NO. 41351

MAINTENANCE
ADMIRAL 86038270 05/22/07
15F
R
MAINTENANCE PÉRIODIQUE
Deux fois par mois, rincez par l'intermédiaire de l'extracteur
en envoyant une solution au vinaigre blanc (un quart de
vinaigre pour deux gallons d'eau) ou une solution anti-
brunissante (mélangée selon les consignes). Cela
empêchera l'accumulation de résidus alcalins dans le
système. Si les jets de vaporisation deviennent bouchés,
enlevez les buses, lavez-les à fond et séchez-les.
NOTE : N'utilisez pas d'épingles, de fil de fer, etc..., pour
nettoyez les buses : cela risquerait de détruire la répartition
de vaporisation.
Inspectez régulièrement l'ensemble des tuyaux, câbles
électriques et raccords de votre appareil. Les tuyaux fêlés ou
effilochés doivent être réparés ou remplacés pour éliminer
toute perte de pression d'aspiration ou de solution. Si
l'isolation du câble est cassée ou effilochée, réparez-la ou
remplacez-la immédiatement. Ne courez pas le risque de
déclencher un incendie ou de subir un choc électrique.
MAINTENANCE QUOTIDIENNE/RÉGULIÈRE
Avant de procéder à quelconques réglages ou réparations
au niveau de l'appareil, débranchez le cordon électrique de
sa source d'alimentation.
1. Videz la solution de nettoyage non utilisée du réservoir
de solution.
2. Inspectez le tamis du filtre, et nettoyez-le, dans le
réservoir de solution.
3. Rincez le système de pompage à l'aide de 4 ou 7 litres
d'eau chaude propre.
4. Après chaque utilisation, rincez le réservoir à l'eau
propre. Inspectez régulièrement le réservoir de
récupération, et décontaminez-le si nécessaire à l'aide
d'un virulicide utilisé en hôpital ou d'une solution eau de
Javel/eau d'un rapport 1 pour 10. L'eau de déchet doit
être évacuée de la manière appropriée.
5. Vérifiez autour du sabot d'aspiration s'il se trouve des
peluches ou des débris, auquel cas enlevez-les.
6. Vérifiez les jets de vaporisation pour obtenir une parfaite
répartition.
7. Enlevez toute accumulation de peluches
et de poussières au niveau de la brosse
et de l'habitacle.
NOTE : Extraction de la brosse
A. Pour enlever la brosse, empoignez
la brosse et tirez dessus à partir de
l'extrémité à l'opposé de la courroie
d'entraînement (sur la droite de
l'opérateur). Enlevez l'autre
extrémité du dispositif
d'entraînement de la brosse.
B. Pour installer la brosse, alignez les
encoches dans le noyau de la
brosse sur la goupille située sur le
dispositif d'entraînement, du côté de
la courroie d'entraînement (sur la
gauche de l'opérateur), et
enclenchez la brosse dans le
dispositif d'entraînement. Puis
enclenchez l'extrémité porteuse
(côté opposé) de la brosse dans
l'attache de fixation.
8. Vérifiez que le tamis d'air de
refroidissement (situé sur le châssis
derrière la roue gauche) ne comporte
pas de peluches ni de débris.
9. Vérifiez le flotteur et le tamis d'arrêt, et
les nettoyer si nécessaire.
NOTE : Rangez toujours l'appareil avec la
brosse dans sa position "rangée".

MAINTENANCE
ADMIRAL 86038270 05/22/07 16FR
!
ATTENTION SEUL DU PERSONNEL DE MAINTENANCE QUALIFIÉ EST HABILITÉ À
PROCÉDER AUX RÉPARATIONS SUIVANTES.
REMPLACEMENT DU MOTEUR D'ASPIRATION
1. Éteignez tous les interrupteurs et débranchez
l'appareil.
2. Enlevez le réservoir de récupération.
3. Enlevez les (2) vis qui tiennent en place le
réservoir de solution au châssis, et basculez le
réservoir vers l'arrière pour mettre à nu l'intérieur
du châssis.
4. Repérez les fils du moteur d'aspiration et
débranchez-les au niveau du raccord. Fermez le
réservoir de solution.
5. Enlevez les (6) vis tenant en place le couvercle
du moteur d'aspiration (n° pièce 86003080 – PRV
NO. 27809) au réservoir de solution.
6. Enlevez le moteur d'aspiration.
7. Suivez la procédure inverse pour mettre en place
le moteur d'aspiration.
ATTENTION : Le fil à la
terre vert doit être
attaché pour un
fonctionnement en
toute sécurité. Voir le
schéma de câblage.
Note : Lors du remplacement des balais de carbone du
moteur d'aspiration, desserrez la cosse AVANT
d'enlever les vis situées sur le support.
Important :
Plus ils raccourcissent, plus ces
balais s'usent rapidement en
raison de l'augmentation de
chaleur. Le ressort à l'intérieur
de l'habitacle de la brosse
endommagera le moteur si les
balais viennent à s'user
complètement.
Si le collecteur de la garniture n'est pas concentrique,
s'il est extrêmement piqué ou s'il est rainuré, il faudra
remplacer le moteur ou l'envoyer à un centre d'entretien
qualifié pour revenir aux performances d'aspiration.
Vérifiez périodiquement la longueur des balais de
carbone. Remplacez les deux balais de carbone si l'un
ou l'autre fait moins de 3/8e pouce de long.
Note :
Mettez
l'arrêt
dans la
rainure
Couvercle d'extrémité
Balais de carbone
Cosse Cosse
3/8
Remplacement des balais de carbone du moteur
d'aspiration (Ametek).
Remplacement des balais de carbone du moteur
d'aspiration (Windsor) Couvercle
d'extrémité
Balais
de carbone
Si le collecteur de la garniture n'est pas concentrique, s'il est
extrêmement piqué ou s'il est rainuré, il faudra remplacer le
moteur ou l'envoyer à un centre d'entretien qualifié pour
revenir aux performances d'aspiration.
Important :
Plus ils raccourcissent, plus ces balais s'usent rapidement
en raison de l'augmentation de chaleur. Le ressort à
l'intérieur de l'habitacle de la brosse endommagera le
moteur si les balais viennent à s'user complètement.
Vérifiez périodiquement la longueur des balais de carbone.
Remplacez les deux balais de carbone si l'un ou l'autre fait
moins de 3/8e pouce (9.5mm) de long.
3
8[9.5mm]

MAINTENANCE
ADMIRAL 86038270 05/22/07
17FR
!
ATTENTION:
REMPLACEMENT DE LA POMPE DE SOLUTION
1. Éteignez tous les interrupteurs et débranchez
l'appareil.
2. Enlevez le réservoir de récupération.
3. Enlevez les (2) vis qui tiennent en place le
réservoir de solution au châssis, et basculez le
réservoir vers l'arrière pour mettre à nu l'intérieur
du châssis.
4. Enlevez les tuyaux de solution des attaches
dans la pompe.
5. Enlevez les (2) vis qui tiennent en place la
pompe sur le châssis.
6. Suivez la procédure inverse pour mettre en
place la pompe.
SEUL DU PERSONNEL DE MAINTENANCE QUALIFIÉ EST HABILITÉ À
PROCÉDER AUX RÉPARATIONS SUIVANTES.
REMPLACEMENT DE LA COURROIE
1. Éteignez tous les interrupteurs et débranchez l'appareil.
2. Enlevez le réservoir de récupération et la brosse.
3. Enlevez les (2) vis qui tiennent en place le réservoir de solution au châssis, et basculez le réservoir vers l'arrière
pour mettre à nu l'intérieur du châssis.
4. Desserrez les (4) vis qui tiennent en place le moteur de la brosse, et faites avancer le moteur vers l'avant pour
relâcher la tension au niveau de la courroie.
5. Enlevez les (2) vis qui fixent les raccords du sabot d'aspiration (n° pièce 86227350 – PRV NO. 05016) à
l'habitacle de la brosse.
6. Enlevez les (3) vis qui fixent la plaque latérale (n° pièce 86249420 – PRV NO. 62759) à l'habitacle de la brosse
pour enlever la courroie. NOTE : Tous les composants associés à l'entraînement de la brosse sortiront en même
temps que la plaque latérale.
7. Suivez la procédure inverse pour mettre en place la courroie.
86249420
PRV NO. 62759
86227350
PRV NO. 05016
Mano-contact
86161980
PRV NO. 42-809332
Unité de la soupape
86258830
PRV NO. 84161
Membrane
86003400
PRV NO. 29206
Pièces de remplacement de la pompe pour 100 psi (86026400 – PRV NO. 65254)
Tête De Pompe
86251040
PRV NO. 65187
Moteur
86247370 - PRV NO. 53246
Membrane
86235120 – PRV NO. 29219
Tête de pompe
86251090
PRV NO. 65204
Unité de la soupape
86258860
–
PRV NO. 84166
Pièces de remplacement de la pompe pour Flojet 100 psi 230V (86004770 – PRV NO. 47477)

CAHIER DES CHARGES TECHNIQUE
ADMIRAL 86038270 05/22/07 18F
R
TYPE D'ALIMENTION
ÉLECTRIQUE : 230-240 V, 7 A, 50 HZ
MOTEUR D'ASPIRATION ÉLECTRIQUE : (1)
triphasé, 1 hp, 99 cfm (2,80 m²/mn) Elévation
d'eau :117” (297 cm)
BROSSE : (1) 15” (38,1 cm.)
POMPE DE SOLUTION : 100 PSI, style à
membrane, dérivation interne
CAPACITÉ DE LA SOLUTION : 8 gallons (30,3 l)
CAPACITÉ DE RÉCUPÉRATION : 8 gallons
(30,3 l)
VITESSE DE LA BROSSE : 1000 tr/mn
DIMENSIONS / POIDS GLOBAUX
Patin d'aspiration : 17” (43,18 cm) en aluminium
moulé avec pression d'appui à ressort
ROUES : (2) roues de 10” de diamètre (25 cm)
sur 2”
POIDS : 92 livres (42 kg)
LONGUEUR : 35” (89 cm)
HAUTEUR : 42” (107 cm)
LARGEUR : 18.5” (47 cm)
VAPORISATION DE SOLUTION: 2 jets à
changement rapide
CÂBLE ÉLECTRIQUE : 50’ (12,7 m) (1 mm)
18,5”
(47cm)
35”
(89cm)
42”
(107cm)

FRAME ASSEMBLY
ADMIRAL 86038270 07/14/14
19
2
16
27
29
20
8
5
22
11
10
15
7
13 14
24
25
4
(SEE PG. 31)
3
26
34
21
18
19
A
12 33
9
6
B
30
31
32
C
28
(SEE PG. 29)
