Wize PR24A User manual

1JKR111824-0002
Manuel D’instructionsИнструкция
Instruction Manual
Универсальное крепление
для проекторов
Макс. вес нагрузки: 22 кг
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts
about the safety of the installation, contact Wize Customer Service or call a qualied contractor. Wize
is not liable for damage or injury caused by incorrect mounting, assembly, or use.
e hardware provided with this product, is exclusively intended for installation on surfaces made of
solid wood or concrete, with a maximum of 16 mm of drywall. For surfaces made of other materials,
for example hollow bricks, please consult your installer and/or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ,
IL RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte
peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces
instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter le service
clientèle de Wize ou un installateur qualié. Wize n’est pas responsable des dommages ou des préju-
dices causés par un montage, un assemblage ou une utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois mas-
sif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques
de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît consulter votre
installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
PR11A(-W/S), PR18A (-W/S), PR24A (-W/S),
PR35A (-W/S), PR47A (-W/S) ВНИМАНИЕ!
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
www.wize-av.ru [email protected]

2JKR111824-0002

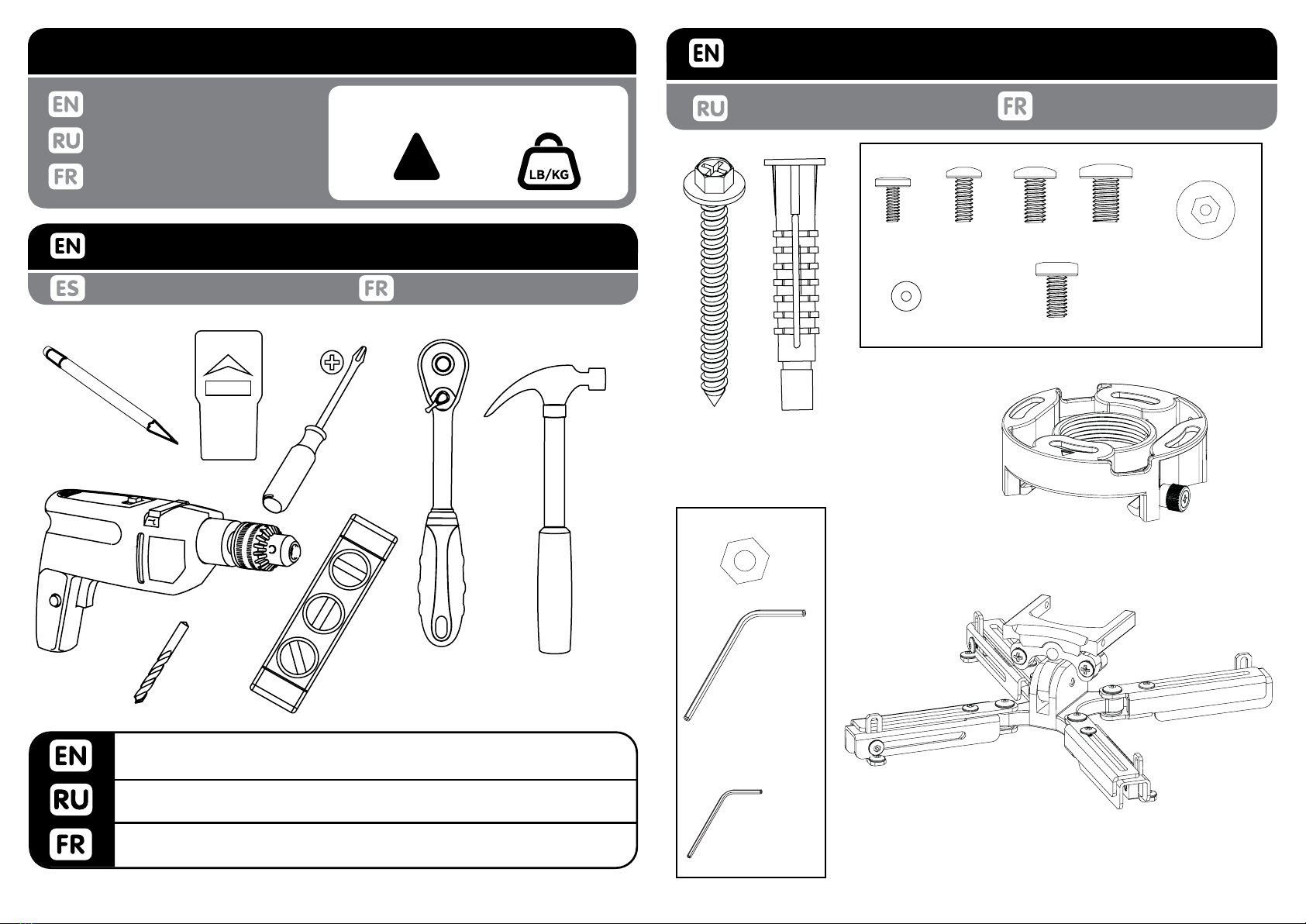

PACKAGE CONTENTS
Входит в комплект Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Максимальный вес
Poids maximal de l’écran
50lb / 22.7kg
CAUTION!
D(1)
C(1)
N (2)
Washer
I (4)
#14 x 2.5”
M (2)
Security
Security
Security Wrench
K (1)
Security Wrench
L (1)
10-32x10
J (1)
M6 x 10mm
H (4)
M4 x 10mm
F (4)
M3 x 8mm
E (4) M5 x 10mm G (4)
TOOLS REQUIRED
Необходимые Инструменты Outils nécessaires
Wood bit 4mm - 5/32”. Masonary bit 8mm - 5/16”. Socket wrench
3/8” and 13mm. Hammer if necessary.
Сверло для дерева 4 мм - 5 / 32 “. Сверло для бетона 10 мм - 3 / 8 “.
Молоток при необходимости.
Peu de bois de 4 mm - 5/32”. peu maçonnerie 8m - 5/16”. 3/8” et
13mm Clé à douille. Marteau si nécessaire.

3JKR111824-0002
(M)
(F)
drill depth
65mm / 2.5”
drill diameter
4mm
5/32”

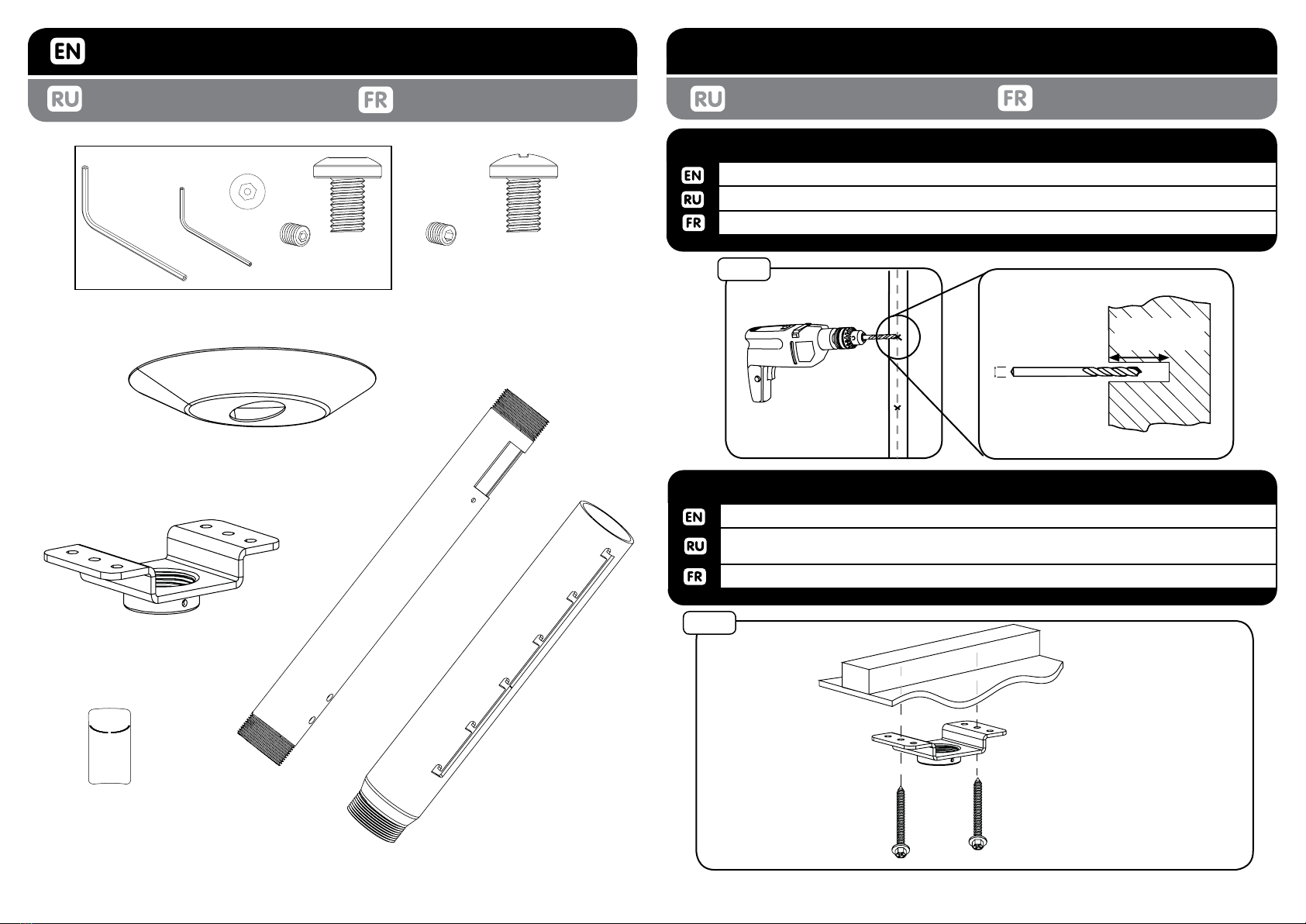

Use a 4mm - 5/32” wood bit to make a 65mm / 2.5” deep hole on marks.
Используйте 4 мм - 5 / 32 “ сверло для дерева, чтобы высверлить отверстие 65 мм /
2.5” глубины по меткам.
Utilisez un 4mm - 5 / 32” bits du bois pour faire un 65mm / 2.5” trou profond sur les marques.
WOOD JOIST INSTALLATION1a-1
Ensure that holes are on center of wood joist.
Убедитесь, что отверстия в центре деревянной балки.
Veiller à ce que les trous sont au centre des solives de bois.
WOOD JOIST INSTALLATION
1a-1
1a
1a-2
INSTALLATION INSTRUCTIONS
Инструкция Instructions d’installation
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
PACKAGE CONTENTS
Входит в комплект Contenu de l’emballage
GG
(1)
FF
(1)
A
AA
HH
(1)
II
(1)
Security
EE
(4)
DD
(4)
B
S
F

4JKR111824-0002
1b-2
(F)
(HE516)
Expansion anchors not
included (order kit HE516)
Бетонные крепежи
не входят в
комплект.
Ordonnance sur les lieux
pour HE516
! !
Install only to structural concrete ceiling, with density of at least 2000psi.
Устанавливайте только к структурному бетонному потолку, с плотностью не менее 2000 фунтов
на квадратный дюйм.
IInstallez seulement sur les surfaces de structure, faite de béton avec une densité d’au moins 2000psi.
WARNING!

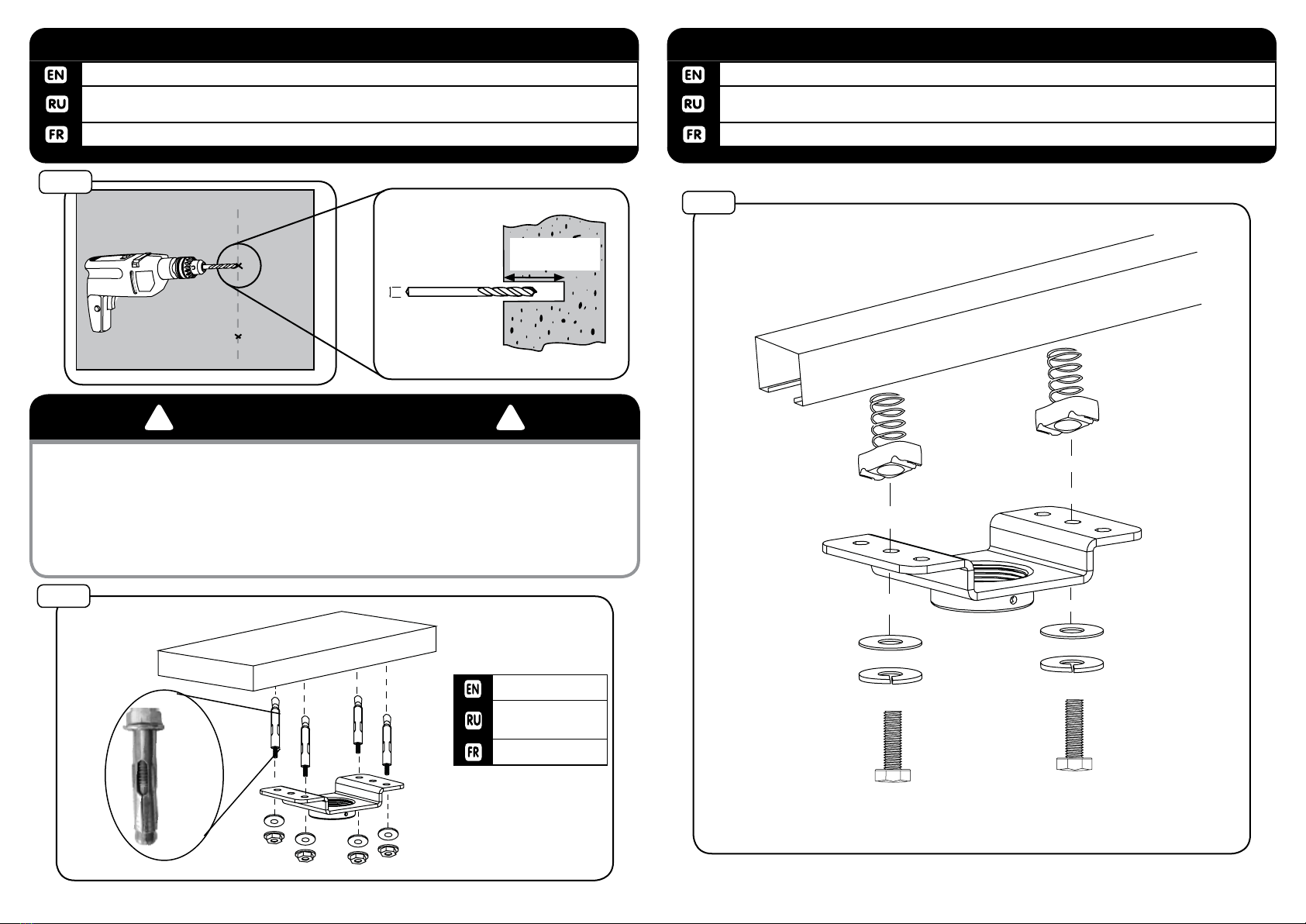

Use a 8mm - 5/16” masonry bit to make a 32mm / 1.25” deep hole on marks.
Используйте 8мм -5/16“ сверло, чтобы высверлить отверстия 32 мм / 1.25” глубины по
меткам.
Utilisez un 8mm-5/16” bits de maçonnerie pour faire un 32mm/1.25” trou profond sur les marques.
1b-1 STRUCTURAL CONCRETE INSTALLATION
1b-1
drill depth
32mm / 1.25”
drill diameter
8mm
5/16”
Attach to unistrut using kit HU2
Присоединить к потолку, используя комплект HU2
Installer le sur Unistrut. HU2 Utiliser le kit de matériel.
1c-1 UNISTRUT INSTALLATION
1c-1

5JKR111824-0002
OR
O
OU
(EE)
(DD)
(II)
(HH)
2-22-1
OR
o
ou
(FF)
(GG)
2-3

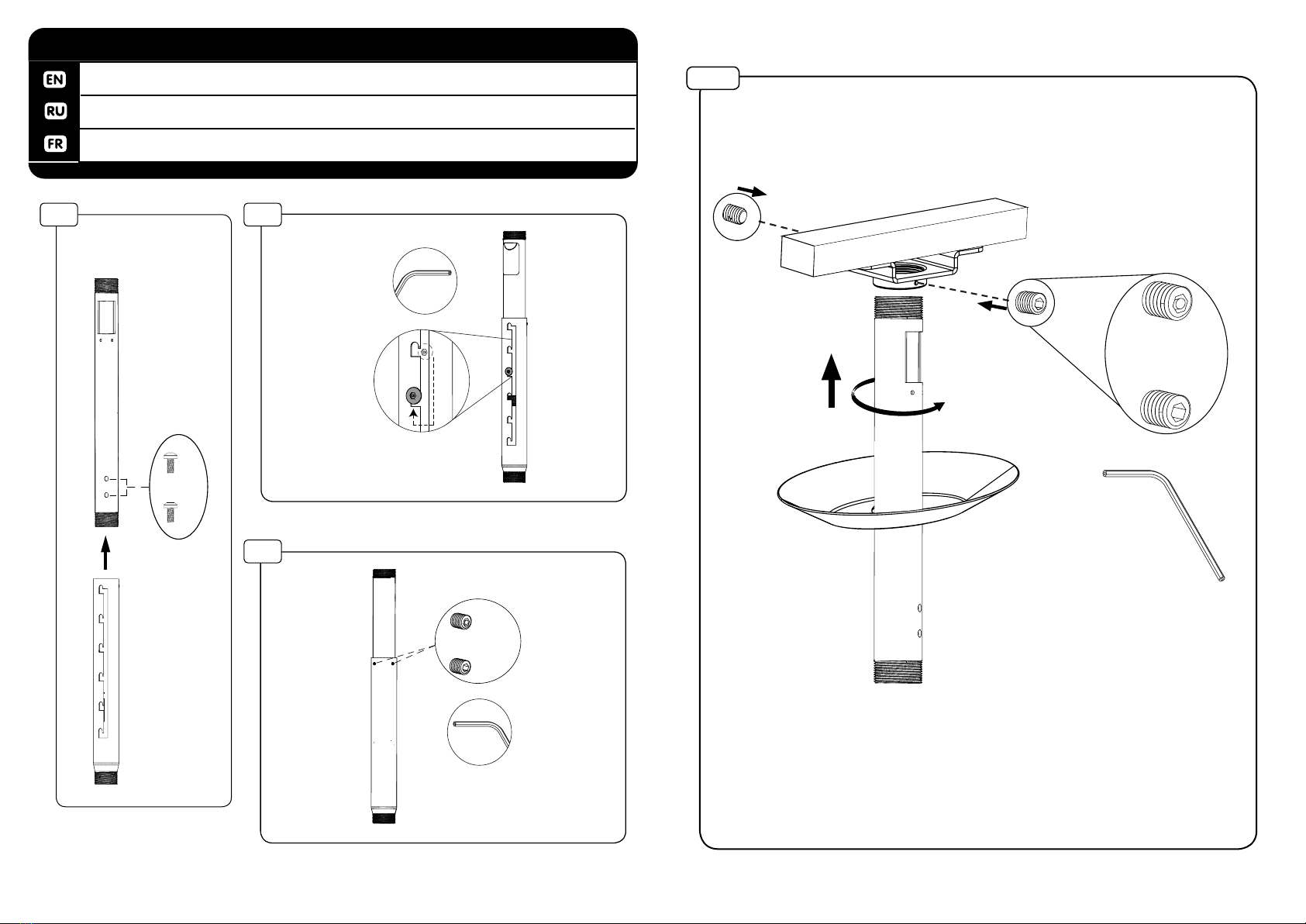

Slide column (A) into column (AA). Adjust to desired length. Lock into place with securing screws. read
column into ceiling adapter.
Вставьте штангу(А) в штангу (AA). Отрегулируйте до нужной длины. Зафиксируйте на место с
крепежными винтами.
Se glisser la colonne (A) dans la colonne (AA). Ajuster à la longueur désirée. Lock en place avec des vis. En-
ler de colonne dans l’adaptateur de plafond.
2 ASSEMBLE ADJUSTMENT COLUMN
A
AA
(S)
(I)
2-4
OR
O
OU
(EE)
(DD)

6JKR111824-0002
Loosen security screws as needed to adjust adapter to t the projector hole pattern.
Ослабьте винты как необходимо для настройки адаптера, чтобы соответствовать шаблону
отверстий проектора.
Desserrer les vis de sécurité que nécessaire pour régler adaptateur pour s’adapter à la conguration
de trous du projecteur.
4ATTACH UNIVERSAL BRACKET
Use screws (E-H) and allen wrenches (K) or (L) to attach universal adapter.
Используйте винты (EH) и ключи (К) или (L) для прикрепления универсального
адаптера.
Si les vis (FL) sont nécessaires, puis utilisez multi-rondelle (P).
ATTACH UNIVERSAL BRACKET4-1
4-1
4
(K)
(E-H)
(K)
(L)
Make sure arrow points to projector screen
Asegúrese de que la echa apunte a la pan-
talla del proyector
Assurez-vous que la èche pointe l’écran du
projecteur à
(D)
read the projector plate on to threaded pipe.
Привинтите штангу к адаптеру для проектора.
Enrosque el soporte de jación al tubo roscado.
31.5” THREADED PIPE INSTALLATION
Allign arrow and tighten security screw to lock the rotation.
Совместите стрелку с экраном и затянуть винт для блокировки вращения.
Alignez la èche à l’écran du projecteur. Serrer la vis de sécurité pour bloquer la rotation.
1.5” THREADED PIPE INSTALLATION
3-1
3
3-1
(K)
Make sure arrow points to projector screen
Убедитесь, что стрелка указывает на
проекционный экран
Assurez-vous que la èche pointe l’écran du
projecteur à
(C)

7
Congratulations on the purchase of this Wize product! e product you now have in your possession is
made of durable materials and is based on a design, every detail of which has been meticulously thought-
out. at is why Wize products are covered by a 10-year warranty against defects in materials or manufac-
turing.
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed
or implied, including warranties of tness for a particular purpose and warranties of merchantability.
Wize will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize
bears no responsibility for incidental or consequential damages. is includes, but is not limited to, any
labor charges for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
WARRANTY
ГАРАНТИЯ
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
5
6
Install security screw (J).
Установить винт (J).
Installer la vis de sécurité (J).
INSTALL SECURITY SCREW
6
JKR111824-0002
(D)
(C)
Slide projector into ceiling plate and tighten thumb screw.
Вставьте проектор в адаптер для потолка и затяните винт с накатанной
головкой.
Projecteur de diapositives dans la plaque de plafond et serrez les vis de serrage.
INSTALL PROJECTOR VIA QUICK RELEASE
5
(K)
(J)

8
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé
à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matéri-
aux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation
ou de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité
pour quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main
d’oeuvre pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
GARANTIE
JKR111824-0002
