LEAF PRO™ EN
5
WORX LEAF PRO™ High Capacity Universal
Leaf Collection System
The following compatible brands are
trademarks owned by third parties which may
be registered by their respective owners: Black
& Decker®, Poulan Pro®, Murray®, Poulan®,
Craftsman®, Ryobi®, andToro®.
Table of Contents:
Section 1: Blower/Vac Model Adapter List
Section 2: WORX Brand Models - Universal
Collection System Assembly
Section 3: Popular Brand Models - Universal
Collection System Assembly
Section 4: All Brand Models - Universal
Collection System Assembly
Section 5: Container Installation - LEAF PRO™
Universal Collection
Section 6:Troubleshooting
SECTION 1
Blower/Vac Model Adapter List
Fits popular Black & Decker®models
(WA4054 and WA4054.1)
Fits popular Craftsman®, Poulan®, Poulan
Pro®, and Murray®models (WA4054 and
WA4054.1)
Fits popular Ryobi®models (WA4054 and
WA4054.1)
Fits popularToro®models (WA4054 and
WA4054.1)
Fits All Blower/Vac brands

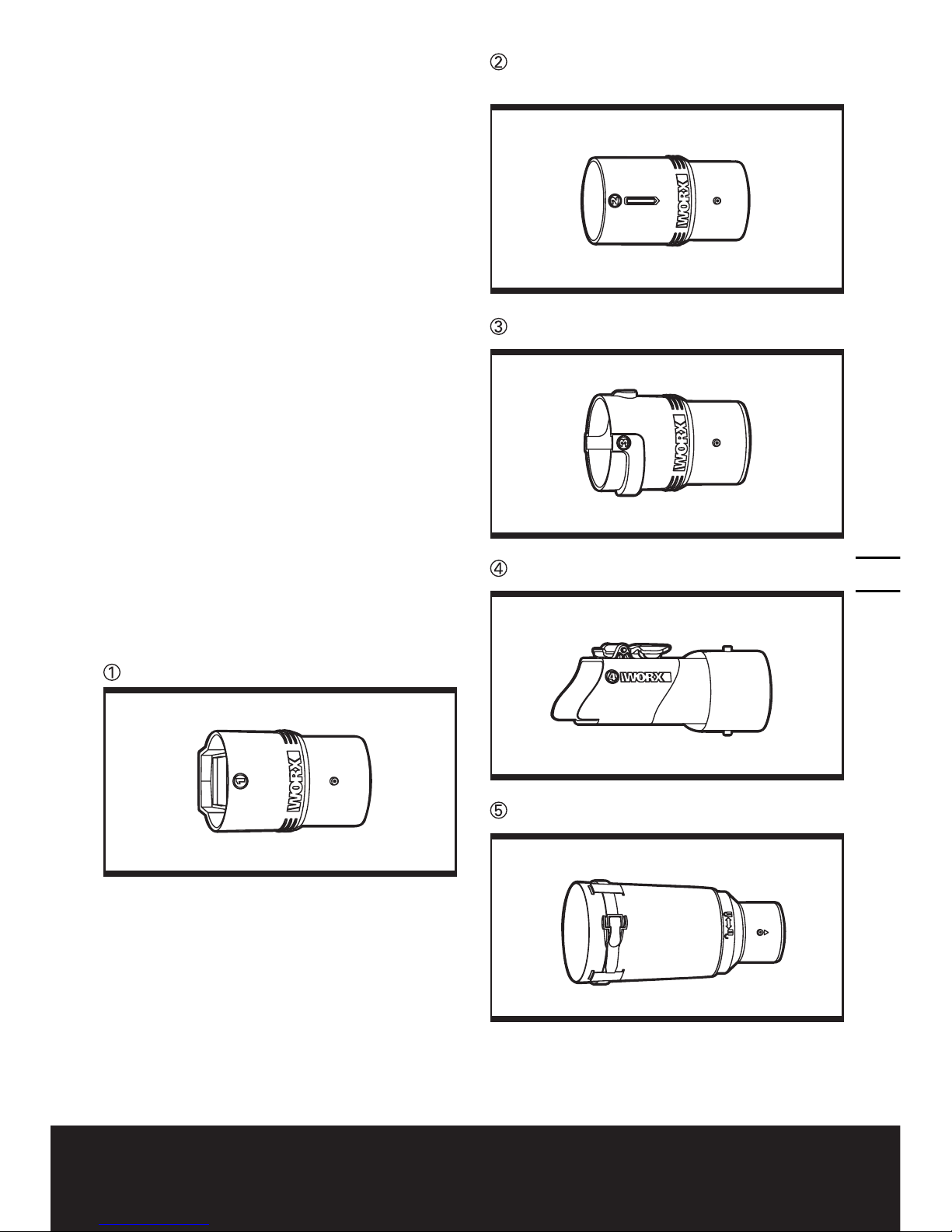

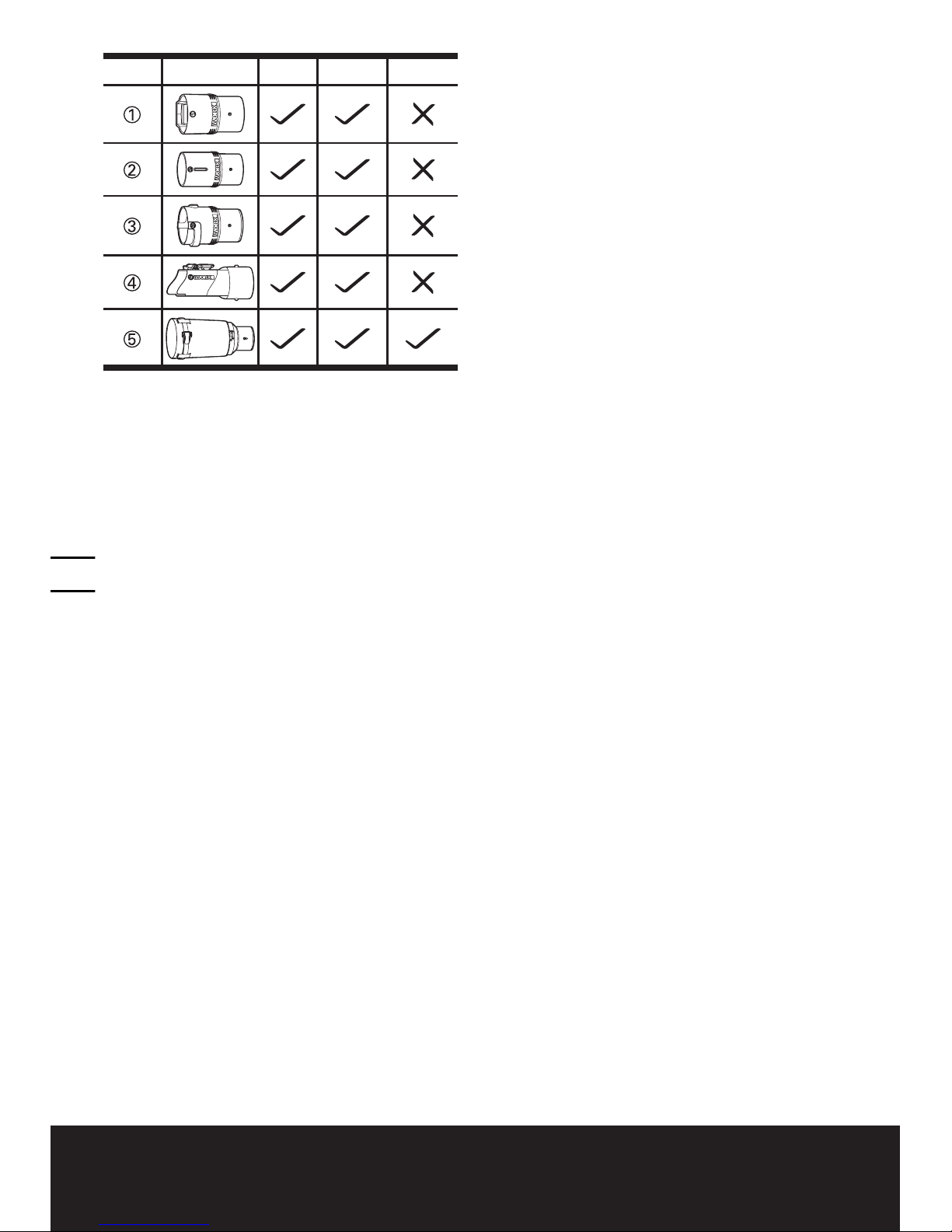

Adapter Pic WA4054* WA4054.1* WA4054.2

LEAF PRO™ EN
6
SECTION 2
Assembly: WORX Brand Models -
Universal Collection System
If your blower/vac is not a WORX Brand
Model, then please proceed to Section 3.

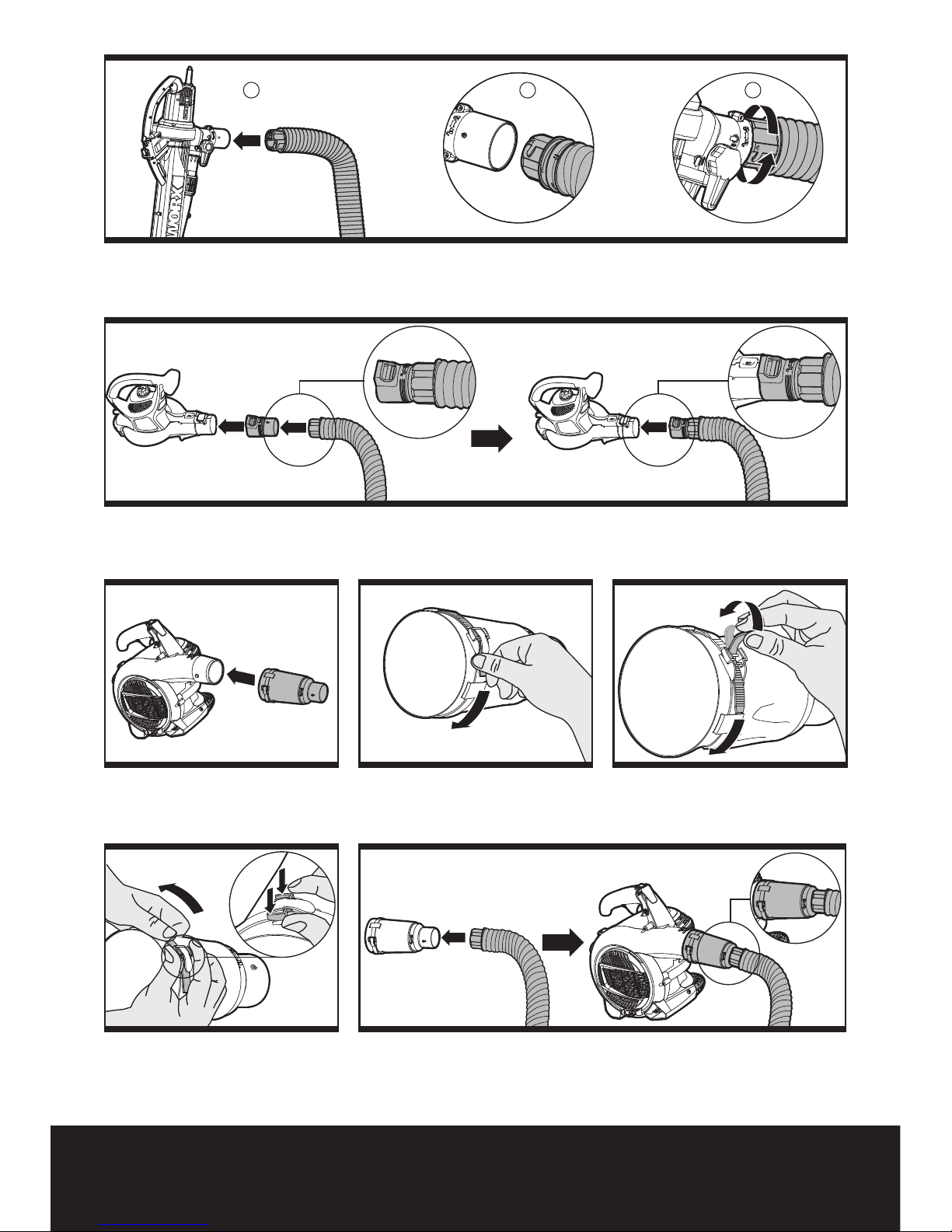

Align the arrow, on the Collection System
adapter, to the smaller Locking Peg on the
TRIVAC®vacuum outlet.Then slide the
Collection System adapater over the aligned
Locking Pegs and turn clockwise to lock,
ensuring they are fully secured. No additional
adapter is needed. (Please refer to step A1).
To remove the Universal Collection System,
simply reverse the installation steps.
SECTION 3
Assembly: Popular Brand Models -
Universal Collection System
Black & Decker®, Poulan Pro®, Murray®,
Poulan®, Craftsman®, Ryobi®, andToro®.
If your blower/vac will not fit any of the
“Engineered Fit” adapters, then please
proceed to Section 4.
Please refer to the Blower/Vac Model
Adapter List in Section 1. Choose the correct
“Engineered Fit” adapter and place it into
the Vacuum Outlet shown in A2. Align the
collection system Hose Inlet with the Locking
Pegs on the adapter as shown in A2.Then
slide the Collection System adapater over
the aligned Locking Pegs and turn clockwise
to lock, ensure they are fully secured (Please
refer to step A2).
To remove the Universal Collection System,
simply reverse the installation steps.
SECTION 4
Assembly: All Brand Models - Universal
Collection System
All Brand Models – Choose the “Universal
Fit” adapter (5) and place it onto the Vacuum
Outlet. Please refer to step B1-B5
1. Place the fabric side of the Universal
Adapter over the Vacuum Outlet and slide it on
as far as possible (B1)
2. Pull to tighten the strap and snap the latch
down (B2)
3.Test that the Universal Adapter will not slide
off of the blower/vac outlet
4. If further tightening is needed, then unlatch
the latch button and tighten the strap to
further lock the Universal Adapter. Press the
latch down again and recheck if it will slide
off of the blower/vac outlet (B3). Realign and
repeat these steps if needed.
5. Slide the Collection System adapater over
the aligned Locking Pegs and turn clockwise
to lock, ensure they are fully secured (Please
refer to step B5).
Please note:The Universal Adapter may have
space between the Vacuum Outlet and Adapter
Outlet after installation.
To remove the adapter, simply unlatch and
loosen the strap to remove it from the Vacuum
Outlet (Reverse B4).
SECTION 5
Assembly: Container Installation -
LEAF PRO™ Universal Collection
(See Fig. C, D, E)
SECTION 6
Assembly: Troubleshooting
NOTE: If you are having a hard time keeping
the cover on the trash can, please try the
following: Cut a notch between the handle and
trash can rim to create a grove for the
cover to rest in.

7
LEAF PRO™ F
Système universel de récupération des feuilles
de grande capacité WORX LEAF PRO™
Les marques compatibles suivantes sont des
marques déposées appartenant à des tiers qui
peuvent être déposées par leurs propriétaires
respectifs: Black & Decker®, Poulan Pro®,
Craftsman®, Poulan®, Poulan Pro®, Murray®,
Ryobi®etToro®.
Table des matières:
Paragraphe 1: Liste des adaptateurs pour les
modèles de souffleur / aspirateur
Paragraphe 2: Assemblage: WORX modèles et
marque - Système de récupération universel
Paragraphe 3: Assemblage: Modèles
et marques populaires - Système de
récupération universel
Paragraphe 4: Assemblage: Pour tous
les modèles et marques - Système de
récupération universel
Paragraphe 5: Assemblage: Installation du
compartiment de récupération universel -
LEAF PRO™
Paragraphe 6: Guide de dépannage
PARAGRAPHE 1
Liste des adaptateurs pour les modèles
de souffleur / aspirateur
S'adapte sur les modèles Black & Decker®
S'adapte sur les modèles populaires
Craftsman®, Poulan®, Poulan Pro® et Murray®
S'adapte sur les modèles populaires Ryobi®
S'adapte sur les modèles populairesToro®
S'adapte sur tous les souffleurs/aspirateurs

8
LEAF PRO™ F
Adaptateur Schéma WA4054 WA4054.1 WA4054.2
PARAGRAPHE 2
Assemblage: WORX modèles et marque -
Système de récupération universel
Si votre aspirateur / souffleur n'est pas un
WORX modèle et marque, veuillez procéder
au paragraphe 3.
Alignez la flèche, sur l'adaptateur du système
de récupération, vers la plus petite goupille
de verrouillage sur la sortie de l'aspirateur
TRIVAC ®. Faites ensuite glisser l'adaptateur
du système de récupération sur les goupilles
de blocage alignées et tournez-le dans le sens
des aiguilles d'une montre pour le verrouiller,
en vous assurant qu'il est solidement fixé.
Aucun adaptateur supplémentaire n'est
nécessaire (veuillez vous reporter à l'étape
A1).
Pour enlever le système de récupération
universel, inversez les étapes d'installation.
PARAGRAPHE 3
Assemblage: Modèles et marques
populaires - Système de récupération
universel
Black & Decker®, Craftsman®, Poulan®,
Poulan Pro®, Murray®, Ryobi®etToro®.
Si aucun des adaptateurs "de précision"
ne s'adapte sur votre aspirateur / souffleur,
veuillez procéder au paragraphe 4.
Veuillez vous reporter à la liste des
adaptateurs pour les modèles de souffleur/
aspirateur du paragraphe 1. Choisissez
l'adaptateur "de précision" correct et insérez-
le dans la bouche de sortie de l'aspirateur,
comme illustré sur le schéma A2. Alignez
l'entrée du tuyau du système de récupération
avec les goupilles de blocage de l'adaptateur,
comme illustré sur le schéma A2. Puis
faites glisser l'adaptateur du système de
récupération sur les goupilles de blocage
alignées et tournez-le dans le sens des
aiguilles d'une montre pour le verrouiller
en vous assurant qu'il est solidement fixé
(veuillez vous reporter à l'étape A2).
Pour enlever le système de récupération
universel, inversez simplement les étapes
d'installation.
PARAGRAPHE 4
Assemblage: Pour tous les modèles
et marques – Système de ramassage
universel
Tous les modèles et marques – Choisissez
l'adaptateur "Universel" (5) et insérez-le sur la
bouche de sortie de l'aspirateur. Veuillez vous
reporter à l'étape B1-B5
1. Placez le côté du tissu de l'adaptateur
universel sur la bouche de sortie de
l'aspirateur et faites-le glisser aussi loin que
possible (B1).
2.Tirez sur la courroie pour la serrer, puis
fermez le loquet (B2).
3.Testez l'adaptateur universel pour vous
assurer qu'il ne glisse pas hors de la bouche
de sortie du souffleur / de l'aspirateur.
4. S'il est nécessaire de le resserrer,
déverrouillez le loquet de verrouillage et
serrez la courroie pour verrouiller davantage
l'adaptateur universel. Appuyez sur le loquet
de nouveau et assurez-vous de nouveau s'il
ne glisse pas hors de la sortie du souffleur /
de l'aspirateur (B3). Réalignez et répétez ces
étapes si nécessaire.
5. Faites glisser l'adaptateur du système de
récupération sur les goupilles de verrouillage
alignées et tournez-le dans le sens des
aiguilles d'une montre pour le verrouiller,
en vous assurant qu'il est solidement fixé
(veuillez vous reporter à l'étape B5).
Veuillez noter: L'adaptateur universel peut

9
LEAF PRO™ F
avoir un espace entre la bouche de sortie de
l'aspirateur et la sortie de l'adaptateur après
l'installation.
(Veuillez placer les numéros des étrapes au-
dessus des images).
Pour retirer l'adaptateur, il suffit de débloquer
et desserrer la courroie pour la retirer de
la bouche de sortie de l'aspirateur (B4 à
l'inverse).
PARAGRAPHE 5
Assemblage: Installation du
compartiment de récupération universel
- LEAF PRO™ (Voir Fig. C, D, E)
PARAGRAPHE 6
Assemblage: Guide de dépannage
REMARQUE: Si vous éprouvez certaines
difficultés à garder le couvercle de la poubelle
fermé, essayez ceci: Coupez une fente entre
la poignée et le rebord de la poubelle afin
de créer une rainure et forcer le couvercle à
rester fermé.

10
LEAF PRO™ ES
WORX LEAF PRO™ es un sistema recolector
de hojas universal de alta capacidad.
Las siguientes marcas son compatibles pero
pertenecen a compañías externas por lo que
pueden estar registradas por sus respectivos
dueños: Black & Decker®, Craftsman®, Poulan®,
Poulan Pro®, Murray®, Ryobi®, yToro®.
Tabla de contenidos:
Sección 1: Lista de adaptadores para el
modelo de extractor/Aspiradora
Sección 2: Modelos para marca WORX -
Armado del sistema de recolección universal
Sección 3: Modelos para marcas populares –
Armado del sistema de recolección universal
Sección 4: Modelos de todas las marcas -
Armado del sistema de recolección universal
Sección 5: Instalación del contenedor –
sistema de recolección universal LEAF PRO™
Sección 6: Solución de problemas
SECCIÓN 1
Lista de adaptadores para el modelo de
extractor/aspiradora
Funciona con los modelos más usados de
Black & Decker®
Funciona con los modelos más usados de
Craftsman®, Poulan®, Poulan Pro®, Murray®
Funciona con los modelos más usados de Ryobi
®
Funciona con los modelos más usados deToro
®
Funciona con todas las marcas de
extractores/aspiradoras
Adaptador Imagen WA4054 WA4054.1 WA4054.2

11
LEAF PRO™ ES
SECCIÓN 2
Armado: Modelos para marca WORX -
Sistema de recolección universal
Si su extractor/aspiradora no es de
Modelo para marca WORX entonces pase
directamente a la sección 3.
Alinee las flechas, que están en el adaptador
del Sistema de Recolección, con la clavija
de la traba del enchufe de laTRIVAC®.
Luego deslice el adaptador del Sistema de
Recolección sobre las clavijas de la traba
alineadas y gírelas en sentido horario para
asegurarse de que estén bien ajustadas. No
hace falta ningún adaptador adicional.
(Ver el paso A1)
Para quitar el sistema de recolección universal
siga los pasos de instalación en reversa.
SECCIÓN 3
Armado: Marcas populares – Sistema de
recolección universal
Black & Decker®, Craftsman®, Poulan®, Poulan
Pro®, Murray®, Ryobi®yToro®.
Si su extractor/aspiradora no encaja en los
adaptadores “especialmente diseñados” pase
directamente a la Sección 4.
Verifique en la sección 1 la lista de
adaptadores para modelos del extractor/
aspiradora. Elija el adaptador con “diseño
especial” y colóquelo en el enchufe tal como
se ve en A2. Alinee la entrada de la manguera
del sistema de recolección con las clavijas
de la traba que están en los adaptadores tal
como se ve en A2. Luego deslice el adaptador
del sistema de recolección sobre las clavijas
de la traba alineadas y gírelas en sentido
horario para que trabe. Asegúrese de que
estén bien trabados. (Ver paso A2)
Para quitar el sistema de recolección universal
simplemente siga los pasos de instalación en
reversa.
SECCIÓN 4
Armado: Modelos de todas las marcas -
Sistema de recolección universal
Modelos de todas las marcas – Elija el
adaptador de “Diseño universal” (5) y
colóquelo en el enchufe de la aspiradora. Vea
los pasos B1-B5
1. Coloque el lado con la tela del Adaptador
Universal sobre el enchufe de la aspiradora y
deslícelo tan lejos como pueda (B1)
2. Pull to tighten the strap and snap the latch
down (B2)
3. Prueba el Adaptador para verificar que no
se deslice y se salga del enchufe del extractor/
aspiradora.
4. Si hace falta ajustarlo más, entonces
desenganche el botón del pestillo y ajuste la
tira para que el Adaptador Universal quede
más trabado. Presione el pestillo hacia abajo
nuevamente y vuelva a verificar si se desliza
y se sale del enchufe del extractor/aspiradora
(B3). Vuelva a alinear y repita los pasos de ser
necesario.
5. Deslice el adaptador del sistema de
recolección sobre las clavijas de trabado y gire
en sentido horario para trabar y asegurarse de
que esté completamente ajustado.
(Ver paso B5)
Tenga en cuenta que luego de la instalación
puede quedar en el Adaptador Universal un
espacio entre el enchufe de la aspiradora y el
enchufe del adaptador.
Para quitar el adaptador, simplemente
destrabe y afloje la tira para quitarla del
enchufe de la aspiradora. (B4 en reversa)
SECCIÓN 5
Armado: Instalación del contenedor -
LEAF PRO™ recolección universal
(Véase C, D, E)
SECCIÓN 6
Armado: Solución de problemas
NOTA: Si encuentra complicado mantener
la cubierta sujeta al contenedor de residuos,
pruebe lo siguiente: Corte una muesca entre
el asa y el borde del contenedor de residuos,
a fin de crear un surco en el que pueda
descansar la cubierta.

Copyright © 2015, Positec. All Rights Reserved.
Copyright © 2015, Positec.Tous droits réservés.
© Derechos reservados 2015, Positec.Todos los derechos reservados.
www.worx.com
