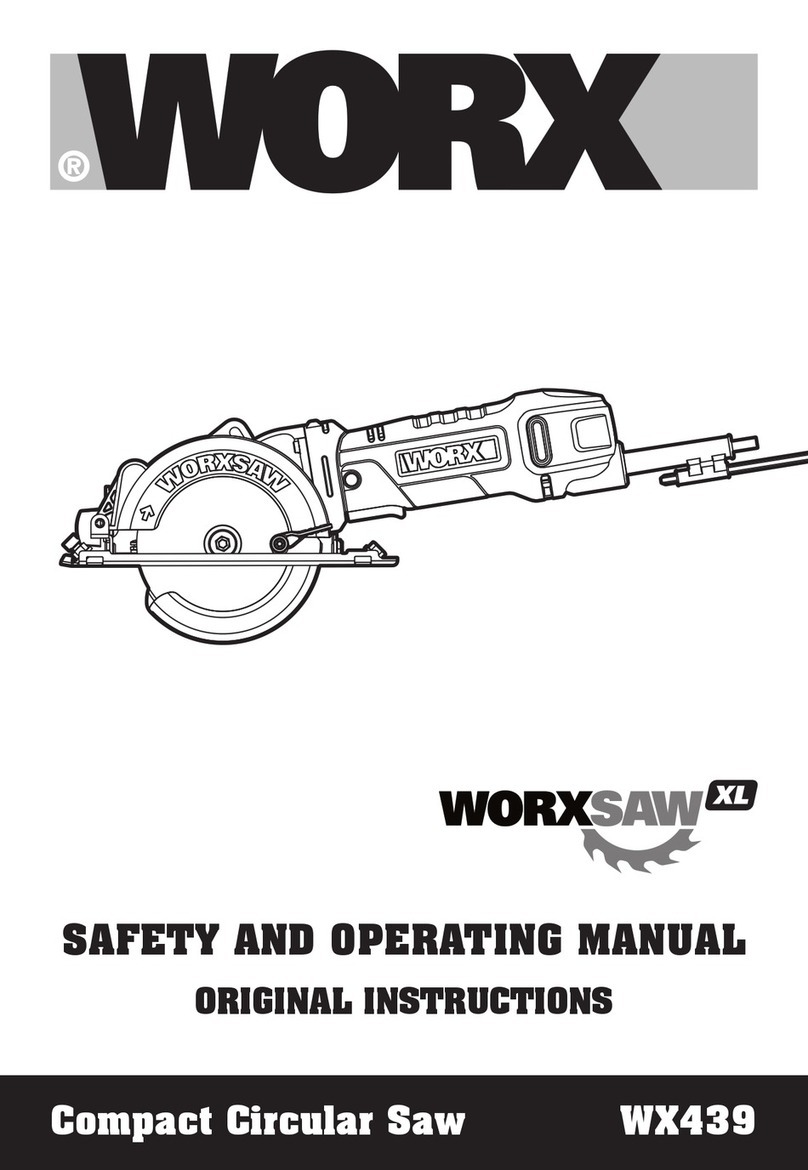

Worx WX439L User manual

WX439L
Compact Circular Saw EN
Scie Circulaire Compacte F
Sierra Circular Compacta ES
P03
P15
P23

3
Compact Circular Saw EN
PRODUCT SAFETY
WARNING: Some dust created by power
sanding, sawing, grinding, drilling
and other construction activities contains
chemicals known to the state of California
to cause cancer, birth defects or other
reproductive harm. Some examples of these
chemicals are:
• Lead from lead-based paints;
• Crystalline silica from bricks and cement
and other masonry products;
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type
of work. To reduce your exposure to these
chemical: work in a well ventilated area,
and work with approved safety equipment,
such as those dust masks that are specially
designed to filter out microscopic particles.
WARNING: This product can expose
you to chemicals including lead and
Di (2-ethylhexyl) phthalate (DEHP) which
are known to the State of California to
cause cancer and birth defects or other
reproductive harm. For more information go
to www.P65Warnings.ca.gov.
GENERAL POWER TOOL
SAFETY WARNINGS
WARNING! Read all safety warnings,
instructions, illustrations and
specifications provided with this power tool.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-
operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators,
ranges and refrigerators. There is an increased
risk of electric shock if your body is earthed or
grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD
reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment of
inattention while operating power tools may
result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or battery
pack, picking up or carrying the tool.
Carrying power tools with your finger on the
switch or energising power tools that have the
switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing
or jewellery. Keep your hair and clothing
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
h) Do not let familiarity gained from frequent

4
Compact Circular Saw EN
use of tools allow you to become
complacent and ignore tool safety
principles. A careless action can cause severe
injury within a fraction of a second.
4) Power tool use and care
a) Do not force the power tool. Use the
correct power tool for your application. The
correct power tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
c) Disconnect the plug from the power
source and/or remove the battery pack,
if detachable, from the power tool before
making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions
to operate the power tool. Power tools are
dangerous in the hands of untrained users.
e) Maintain power tools and accessories.
Check for misalignment or binding of
moving parts, breakage of parts and any
other condition that may affect the power
tool’s operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained power
tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g) Use the power tool, accessories and
tool bits etc. in accordance with these
instructions, taking into account the
working conditions and the work to be
performed. Use of the power tool for operations
different from those intended could result in a
hazardous situation.
h) Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow
for safe handling and control of the tool in
unexpected situations.
5) Service
a) Have your power tool serviced by a
qualified repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
SAFETY INSTRUCTIONS
FOR ALL SAWS
CUTTING PROCEDURES
a) DANGER: Keep hands away from
cutting area and the blade. If both
hands are holding the saw, they cannot be cut by
the blade.
b) Do not reach underneath the workpiece. The
guard cannot protect you from the blade below
the workpiece.
c) Adjust the cutting depth to the thickness
of the workpiece. Less than a full tooth of
the blade teeth should be visible below the
workpiece.
d) Never hold workpiece in your hands or
across your leg while cutting. Secure the
workpiece to a stable platform. It is important
to support the work properly to minimise body
exposure, blade binding, or loss of control.
e) Hold the power tool by insulated gripping
surfaces only, when performing an
operation where the cutting tool may
contact hidden wiring or its own cord.
Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and could
give the operator an electric shock.
f) When ripping always use a rip fence or
straight edge guide. This improves the
accuracy of cut and reduces the chance of blade
binding.
g) Always use blades with correct size and
shape (diamond versus round) of arbour
holes. Blades that do not match the mounting
hardware of the saw will run off-centre, causing
loss of control.
h) Never use damaged or incorrect blade
washers or bolt. The blade washers and
bolt were specially designed for your saw, for
optimum performance and safety of operation.
FURTHER SAFETY
INSTRUCTIONS FOR ALL
SAWS
Kickback causes and related warnings
— kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator;
— when the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator;
— if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade
to climb out of the kerf and jump back toward the
operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be
avoided by taking proper precautions as given below.
a) Maintain a firm grip on the saw and position
your arms to resist kickback forces.
Position your body to either side of the
blade, but not in line with the blade. Kickback
could cause the saw to jump backwards, but
kickback forces can be controlled by the operator,

5
Compact Circular Saw EN
if proper precautions are taken.
b) When blade is binding, or when interrupting
a cut for any reason, release the trigger
and hold the saw motionless in the material
until the blade comes to a complete stop.
Never attempt to remove the saw from the work
or pull the saw backward while the blade is in
motion or kickback may occur. Investigate and
take corrective actions to eliminate the cause of
blade binding.
c) When restarting a saw in the workpiece,
centre the saw blade in the kerf and check
that saw teeth are not engaged into the
material. If saw blade is binding, it may walk
up or kickback from the workpiece as the saw is
restarted.
d) Support large panels to minimise the risk
of blade pinching and kickback. Large
panels tend to sag under their own weight.
Supports must be placed under the panel on both
sides, near the line of cut and near the edge of the
panel.
e) Do not use dull or damaged blades.
Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade
binding and kickback.
f) Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut. If blade adjustment shifts while
cutting, it may cause binding and kickback.
g) Use extra caution when sawing into existing
walls or other blind areas. The protruding
blade may cut objects that can cause kickback.
SAFETY INSTRUCTIONS
FOR CIRCULAR SAW WITH
INNER PENDULUM GUARD
Lower guard function
a) Check lower guard for proper closing
before each use. Do not operate the saw
if lower guard does not move freely and
close instantly. Never clamp or tie the
lower guard into the open position. If saw is
accidentally dropped, lower guard may be
bent. Raise the lower guard with the retracting
handle and make sure it moves freely and does
not touch the blade or any other part, in all angles
and depths of cut.
b) Check the operation of the lower guard
spring. If the guard and the spring are not
operating properly, they must be serviced
before use. Lower guard may operate sluggishly
due to damaged parts, gummy deposits, or a
build-up of debris.
c) Lower guard may be retracted manually
only for special cuts such as “plunge cuts”
and “compound cuts.” Raise lower guard
by retracting handle and as soon as blade
enters the material, the lower guard must
be released. For all other sawing, the lower
guard should operate automatically.
d) Always observe that the lower guard is
covering the blade before placing saw
down on bench or floor. An unprotected,
coasting blade will cause the saw to walk
backwards, cutting whatever is in its path.
Be aware of the time it takes for the blade to stop
after switch is released.
ADDITIONAL SAFETY
RULES FOR YOUR
CIRCULAR SAW
1. Only use saw blades recommended in the
specification.
2. Do not use any abrasive wheels.
3. Use only blade diameter(s) in accordance with the
markings.
4. Identify the correct saw blade to be used for the
material to be cut.
5. Use only saw blades that are marked with a speed
equal or higher than the speed marked on the
tool.

6
Compact Circular Saw EN
SYMBOLS
To reduce the risk of injury, user must
read instruction manual
Double insulation
Warning
Wear ear protection
Wear eye protection
Wear dust mask
Before any work on the machine itself,
pull the mains plug from the socket
outlet.
Wear protective gloves
Wood
Incorrect
Correct
Lock
Unlock
TCT blade

7
Compact Circular Saw EN
14
16
17
13
12
11
10
9
568 7
1 2 3
18
19
2021
15 4

8
Compact Circular Saw EN
COMPONENT LIST
1. SAFETY SWITCH
2. ON/OFF TRIGGER
3. SOFT GRIP HANDLE
4. HEX KEY
5. BLADE GUARD LEVER
6. BLADE GUARD
7. BASE PLATE
8. PARALLEL GUIDE
9. CUTTING MARK, 0°
10. CUTTING MARK, 45°
11. PARALLEL GUIDE CLAMPING FIXTURE
12. BEVEL ADJUSTMENT LEVER
13. DUST EXTRACTION OUTLET
14. VACUUM ADAPTER
15. FIXED UPPER BLADE GUARD
16. SPINDLE LOCK BUTTON
17. DEPTH ADJUSTMENT LEVER
18. BLADE BOLT
19. OUTER FLANGE
20. SAW BLADE
21. INNER FLANGE
Not all the accessories illustrated or described are included in standard delivery.
TECHNICAL DATA
Type WX439L (4 - designation of machinery, representative of Saw)
Voltage 120V~60Hz
Rated current 4.5A
No load speed 4100/min
Blade size 4-1/2 inch x 3/8 inch
Cutting capacity Cutting Depth at 90° 1-11/16 inch
Cutting Depth at 45° 1-1/8 inch
Bevel capacity 0-45°
Protection class /ll
Machine weight 3.97 lbs
ACCESSORIES
Hex key 1
Parallel guide 1
Vacuum adapter 1
24TTCT blade (WA5043) 1
We recommend that you purchase your accessories listed in the above list from the same store that sold you
the tool. Refer to the accessory packaging for further details. Store personnel can assist you and offer advice.

9
Compact Circular Saw EN
45O
3
2
1
3
2
2
0o
45o
A
C1B
D1C2
D2 E1
E2
F
1
1
1 3
2

10
Compact Circular Saw EN
45O
3
2
1
3
2
2
0o
45o
A
C1B
D1C2
D2 E1
E2
F
1
1
1 3
2

11
Compact Circular Saw EN
2
3
1
G1
G2
H

12
Compact Circular Saw EN
2
3
1
G1
G2
H

13
Compact Circular Saw EN
OPERATING INSTRUCTIONS
NOTE: Before using the tool, read the
instruction book carefully.
ASSEMBLY AND OPERATION
Action Figure
Mounting and Removing the Blade
NOTE: Lock or loose the blade
bolt, the spindle lock button
should be pressed.
WARNING: Always
remove the battery before
changing the blade!
See Fig. A
Safety switch and On/Off trigger
WARNING: To avoid
cutting injury from the
sharp blade, please don’t put
your hands around the Base
Plate.
NOTE: Keep the dust adapter
connected to dust collecting
device when using the tool.
See Fig. B
Rip and Cross Cutting
NOTE: The cutting line of saw
blade is aligned with the cutting
mark 0°.
See Fig. C1, C2
Parallel Guide See Fig. D1, D2
Adjusting the Cutting Depth See Fig. E1, E2
Adjusting the Cutting Angle
NOTE:The cutting line of saw
blade is aligned with the cutting
mark 45°.
See Fig. F
Pocket /Plunge See Fig. G1, G2
Sawdust Removal See Fig. H
WORKING HINTS FOR YOUR
TOOL
Your power tool shall not be used for cutting plastics.
The blade may become very hot after prolonged
usage, please do not touch it.
MAINTAIN TOOLS WITH
CARE
Remove the plug from the socket before
carrying out any adjustment, servicing or
maintenance.
Keep tools sharp and clean for better and safer
performance. Follow instructions for lubricating and
changing accessories. Inspect tool cords periodically
and if damaged, have repaired by authorized service
facility.Your power tool requires no additional
lubrication or maintenance.There are no user
serviceable parts in your power tool. Never use
water or chemical cleaners to clean your power tool.
Wipe clean with a dry cloth. Always store your power
tool in a dry place. Keep the motor ventilation slots
clean. Keep all working controls free of dust. If the
supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
Periodically clear dust and chips from guard and
base to ensure proper performance.

151414
Compact Circular Saw EN
TROUBLE SHOOTING
Symptom Possible Causes Possible Solution
Tool will not start when operating
the on/off trigger.
Safety switch is not pressed.
Power cord not plugged in.
Power cord is broken.
Carbon brush has worn down
Press safety switch and hold it while
engaging the on/off trigger.
Check to make sure power cord is
connected well into a working outlet.
Unplug the power cord and replace it
using a qualified maintenance person.
Replace the carbon brush using a
qualified maintenance person.
Cutting depth is less than that is
set.
Sawdust accumulated at the
rear of the base.
Shake out sawdust. Consider
connecting a vacuum for dust
collection.
Blade spins or slips.
Blade is not tightly engaged
with the spindle.
Remove the blade and reassemble
it as described in Mounting and
Removing the Blade section.
Blade will not cut a straight line.
Blade is dull.
Blade is not mounted properly.
Saw is not being guided
properly.
Mount a new, sharp blade on the saw.
Check that blade is properly mounted.
Use a parallel guide.
Blade kicks back when beginning
a cut.
Saw blade teeth may be
engaged in the material when
starting.
Blade is not spinning fast
enough
Before restarting a saw in the
workpiece, center the saw blade in the
kerf and check that the saw teeth are
not engaged into the material.
Allow the saw blade to reach full
speed prior to beginning a cut in the
material.

1514
Scie circulaire compacte F
SÉCURITÉ DU PRODUIT
AVERTISSEMENT: Certaines des
poussières produites en utilisant des
outils électriques sont considérées par
l’État de Californie comme susceptibles
de provoquer le cancer, des anomalies
congénitales et d’autres problèmes de
reproduction. Voici des exemples de ces
produits chimiques:
• Plomb issu de peinture à base de plomb;
• Silice crystalline issue de briques et du
ciment et autres produits de maçonnerie;
• Arsenic et chrome issus de bois traité
chimiquement.
Votre risque de ces expositions varie en
fonction de la fréquence à laquelle vous
effectuez ce travail. Pour réduire votre
exposition à ces produits chimiques:
travaillez dans une zone bien ventilée; portez
un équipement de sécurité approuvé, tel que
des masques anti poussières spécialement
conçus pour éliminer les particules
microscopiques par filtrage.
AVERTISSEMENT: Ce dispositif peut
vous exposer aux produits chimiques
notamment le plomb et le di-phtalate (de
2-éthylhexyle) (DEHP) qui sont reconnus
dans l’État de Californie comme causant
des cancers et des anomalies congénitales
ou d’autres anomalies de la reproduction.
Pour en savoir plus, veuillez consulter le site
www.P65Warnings.ca.gov.
AVERTISSEMENTS
GENERAUX CONCERNANT
LA SECURITE DES OUTILS
ELECTRIQUES
AVERTISSEMENT: Lisez et assimilez
toutes les instructions. Le non-respect des
instructions ci-après peut entraîner un risque de choc
électrique, d’incendie et/ou de blessures graves.
Conservez tous les avertissements et
instructions pour pouvoir les consulter
ultérieurement.
L’expression « outil électrique » dans tous les
avertissements énumérés ci-dessous se réfère à votre
outil électrique fonctionnant sur secteur (branché) ou
à batterie (sans-fil).
1) Aire de travail
a) Veillez à ce que l’aire de travail soit propre
et bien éclairée. Le désordre et le manque de
lumière favorisent les accidents.
b) N’utilisez pas d’outils électriques dans un
milieu présentant un risque d’explosion, par
exemple en présence de liquides, de gaz
ou de poussières inflammables. Les outils
électriques créent des étincelles qui pourraient
enflammer les poussières ou les vapeurs.
c) Gardez à distance les curieux, les enfants et
les visiteurs lorsque vous travaillez avec un
outil électrique. Ils pourraient vous distraire et
vous faire faire une fausse manoeuvre.
2) Sécurité électrique
a) Les fiches des outils électriques doivent
correspondre aux prises murales. Ne jamais
modifier la fiche de quelque façon que ce
soit. Ne pas utiliser de fiches d’adaptation
avec des outils électriques mis à la terre
(mis à la masse). Des fiches non modifiées et
des prises qui leur correspondent réduiront le
risque de choc électrique.
b) Évitez tout contact corporel avec des
surfaces mises à la terre (tuyauterie,
radiateurs, cuisinières, réfrigérateurs, etc.
Le risque de choc électrique est plus grand
si votre corps est en contact avec la terre.
c) N’exposez pas les outils électriques à la
pluie ou à l’eau. La présence d’eau dans un outil
électrique augmente le risque de choc électrique.
d) Ne maltraitez pas le cordon. Ne transportez
jamais l’outil par son cordon et ne
débranchez jamais la fiche en tirant sur
le cordon. N’exposez pas le cordon à la
chaleur, à des huiles, à des arrêtes vives
ou à des pièces en mouvement. Un cordon
endommagé augmente le risque de choc
électrique.
e) Lorsque vous utilisez un outil électrique à
l’extérieur, utilisez un prolongateur adapté à
une utilisation en extérieur. L’utilisation d’un
cordon adapté à une utilisation extérieure réduit
le risque de choc électrique.
f) Si vous devez utiliser un outil électrique
dans un endroit humide, utilisez un
dispositif de courant résiduel (RCD)
d’alimentation protégée. L’utilisation d’un RCD
réduit le risque de choc électrique.
3) Sécurité des personnes
a) Restez alerte, concentrez-vous sur
votre travail et faites preuve de bon
sens. N’utilisez pas un outil électrique si
vous êtes fatigué ou sous l’influence de
drogues, d’alcool ou de médicaments. Un
instant d’inattention lors de l’utilisation d’outils
électriques peut entraîner des blessures graves.
b) Utilisez des accessoires de sécurité.
Portez toujours une protection oculaire.
De l’équipement de sécurité tel que le masque
antipoussière, les chaussures de sécurité
antidérapantes, des casques durs ou des
protections antibruit utilisés dans des conditions
appropriées réduiront les blessures corporelles.
c) Évitez les démarrages accidentels. Avant
d’insérer la batterie dans l’outil, assurez-
vous que son interrupteur est en position

1716
Scie circulaire compacte F
« OFF » (Arrêt) ou verrouillée. Le fait de
transporter un outil avec le doigt sur la détente/
l’interrupteur ou d’insérer la batterie dans un outil
dont la détente est en position « ON » (Marche)
peut causer un accident.
d) Retirer les clés de réglage avant de mettre
l’outil sous tension. Une clé restée attachée à
une partie mobile de l’outil pourrait entraîner des
blessures corporelles.
e) Ne vous penchez pas trop en avant.
Maintenez un bon appui et restez en
équilibre en tout temps. Une bonne stabilité
vous permet de mieux réagir à une situation
inattendue.
f) Habillez-vous convenablement. Ne portez
ni vêtements flottants ni bijoux. Gardez
les cheveux, les vêtements et les gants
éloignés des pièces en mouvement. Les
vêtements flottants, les bijoux ou les cheveux
longs risquent d’être happés par des pièces en
mouvement.
g) Si un sac de récupération de la poussière
est fourni avec un connecteur pour
aspirateur, assurez vous qu’il est
correctement relié et utilisé de façon
appropriée. L’utilisation de ce système réduit
les dangers physiques et physiologiques liés à la
poussière.
h) Ne laissez pas les habitudes acquises par
une utilisation fréquente d’outils relâcher
notre vigilance et ignorer les principes de
sécurité des outils. Une utilisation négligente
peut causer des blessures graves en une fraction
de seconde.
4) Utilisation et entretien de l’outil
a) Ne forcez pas l’outil. Utilisez l’outil
approprié à la tâche. L’outil approprié
fonctionne mieux et de façon plus
sécuritaire. Respectez aussi la vitesse de travail
qui lui est propre.
b) N’utilisez pas un outil si l’interrupteur ne le
met pas en marche ou ne peut l’arrêter. Un
outil qui ne peut être contrôlé par l’interrupteur
est dangereux et doit être réparé.
c) Débranchez la batterie de l’outil ou mettez
son interrupteur en position « OFF » (Arrêt)
ou « LOCKED » (Verrouillé) avant d’effectuer
un réglage, de changer d’accessoire ou de
ranger l’outil. De telles mesures de sécurité
préventive réduisent le risque de démarrage
accidentel de l’outil.
d) Rangez les outils hors de portée des enfants
et d’autres personnes inexpérimentées.
Les outils sont dangereux dans les mains
d’utilisateurs novices.
e) Prenez soin de bien entretenir les outils.
Soyez attentif à tout désalignement ou
coincement des pièces en mouvement,
à tout bris ou à toute autre condition
préjudiciable au bon fonctionnement de
l’outil. Si vous constatez qu’un outil est
endommagé, faites-le réparer avant de vous
en servir. De nombreux accidents sont causés
par des outils en mauvais état.
f) Les outils de coupe doivent être toujours
bien affûtés et propres. Des outils bien
entretenus, dont les arêtes sont bien tranchantes,
sont moins susceptibles de se coincer et plus
faciles à contrôler.
g) Utilisez l’outil électrique, les accessoires
et les forets etc., en conformité avec ces
instructions et de la manière conçue pour
le type particulier d’outil électrique, prend
en compte les conditions de travail et le
travail qui doit être accompli. L’emploi de
l’outil électrique pour des opérations différentes
de celles pour lesquelles il a été conçu pourrait
entraîner une situation dangereuse.
h) Maintenez les poignées et les surfaces de
prise sèches, propres et exemptes d’huile
et de graisse. Des poignées et surfaces de prise
glissantes ne permettent pas une manipulation
et un contrôle sécurisés de l’outil dans des
situations inattendues.
5) Entretien
a) Ayez votre outil électrique entretenu par un
réparateur agréé n’utilisant que des pièces
de rechange identiques. Cela assurera que la
sécurité de l’outil électrique est maintenue.
MESURES DE SÉCURITÉ
POUR TOUT TYPE DE SCIE
PROCÉDURES DE COUPE
a) AVERTISSEMENT: Garder vos mains
éloignées de la zone de coupe et de la
lame. Si les deux mains tiennent la scie, elles ne
peuvent pas être coupées par la lame.
b) Ne vous abaisser pas en dessous de la
pièce à travailler. La protection ne vous protège
pas de la lame en dessous de la pièce à travailler.
c) Ajuster la profondeur de coupe à l’épaisseur
de la pièce à travailler. Moins d’une dent de la
lame devrait être visible sous la pièce de bois.
d) Ne jamais tenir une pièce qui est entrain
d’être coupée dans les mains ou sur
les genoux. Il est important de maintenir
correctement la pièce à travailler pour réduire les
risques d’exposition corporelle, de dérapage de la
lame ou de perte de contrôle.
e) Lors de l’exécution d’une opération au
cours de laquelle l’outil de coupe peut
venir en contact avec les fils cachés ou son
propre cordon, tenez l’outil par ses surfaces
isolées de préhension. Le contact avec un
fil sous tension rendra les pièces métalliques
exposées de l’outil sous tension et causera des
chocs à l’opérateur.
f) Toujours utiliser un guide à refendre ou
un guide à bord droit pour refendre. Cela
améliore la précision de la coupe et réduit les
risques de dérapage de la lame.

1716
Scie circulaire compacte F
g) Toujours utiliser des lames à la bonne taille
et à la bonne forme de trou (diamant ou
rond) s’adaptant sur l’arbre. Les lames qui ne
conviennent pas à la scie tourneront de manière
incontrôlée.
h) Ne jamais utiliser de boulon ou rondelles
endommagées ou incorrects. Les rondelles
et le boulon ont été spécialement conçus pour la
scie, pour une performance optimale et pour une
utilisation en toute sécurité.
MESURES DE SÉCURITÉ
SUPPLÉMENTAIRES POUR
TOUT TYPE DE SCIE
Causes et prévention des effets de rebond
- L’effet de rebond est une réaction soudaine d’une
lame de scie mal alignée, tordue ou grippée qui dévie
la scie de la pièce de bois vers l’utilisateur.
- Lorsque la lame est pincée ou grippée à l’extrémité
du trait de scie, la lame se bloque et la réaction du
moteur ramène très rapidement l’unité en direction
de l’utilisateur.
- Si la lame se tord ou s’aligne mal dans la coupe, la
dent de l’extrémité arrière de la lame peut plonger
dans la surface supérieure du bois et la lame
peut sortir du trait de scie pour être projetée vers
l’utilisateur.
L’effet de rebond est le résultat d’une mauvaise
utilisation de la scie et/ou de procédures ou de
conditions d’utilisation incorrectes et peut être évité
en suivant les instructions ci-dessous.
a) Maintenir fermement la scie et positionner
les bras pour résister aux forces de
l’effet de rebond. Positionner le corps de
chaque côté de la lame mais non dans le
prolongement de celle-ci. L’effet de rebond
pourrait faire sauter la scie en arrière mais ces
forces peuvent être contrôlées par l’utilisateur si
les mesures nécessaires sont prises.
b) Lorsque la lame se grippe ou lorsque la
coupe est interrompue pour quelques
raisons, relâcher l’interrupteur et maintenir
la scie dans la pièce de bois jusqu’à l’arrêt
complet de l’outil. Ne jamais essayer de
retirer la scie du travail ou de tirer la scie
en arrière lorsque la lame est en marche
ou un effet de rebond pourrait se produire.
Chercher la cause du grippage de la lame et
prendre les mesures correctives.
c) Lors du redémarrage de la scie dans la
pièce de bois, centrer la scie dans la ligne
de coupe et vérifier que les dents de la scie
ne sont pas engagées dans la pièce. Si la
lame de scie est grippée, elle pourrait sauter hors
de la pièce de bois lors du redémarrage de la scie.
d) Supporter les gros panneaux afin de réduire
le risque de pincement ou de retour en
arrière de la lame. Les gros panneaux ont
tendance à fléchir sous leur propre poids.
Des supports doivent être placés sous la planche
de chaque côté, près de la ligne de coupe et près
du bord de la planche.
e) Ne pas utiliser de lames émoussées ou
endommagées. Des lames non aiguisées ou
incorrectes produisent des lignes de coupe
étroites provoquant un frottement excessif, un
grippage de la lame ou un effet de rebond.
f) Les verrous de réglage de la profondeur
de la lame et de l’angle de chanfreinage
doivent être fixés fermement et en toute
sécurité avant d’effectuer la coupe. Si les
leviers de serrage de la lame se desserraient
pendant la coupe, cela pourrait provoquer le
grippage de la lame ou un effet de rebond.
g) Être davantage prudent lors de la sciage sur
des murs existants ou sur d’autres surfaces
opaques. Si la saillie de lame entre en contact
avec d’autres objets en arrière de la surface ceci
pourrait provoquer un rebond de la scie.
INSTRUCTIONS DE
SÉCURITÉ DE TRAVAIL
AVEC VOTRE SCIE
CIRCULAIRE - EN
UTILISANT LE GARDE
INTERNE DE MOUVEMENT
PENDULAIRE
Fonction de garde inférieure
a) Avant chaque utilisation, vérifiez que le
protecteur rétractable soit bien refermé.
Ne pas mettre la scie en marche si le
protecteur inférieur ne bouge pas librement
et ne se ferme pas instantanément. Ne
jamais bloquer ou attacher le protecteur
inférieur en position ouverte. Si la scie est
accidentellement échappée, le protecteur
inférieur peut se tordre. Faites pivoter le
protecteur inférieur par son levier et assurez-vous
qu’il bouge librement et ne touche pas la lame
ni aucune autre partie, dans tous les angles et
profondeurs de coupe.
b) Vérifier le bon fonctionnement du ressort
du protecteur inférieur. Si le protecteur
et le ressort ne fonctionnent pas
correctement, ils doivent être réparés
avant toute utilisation. Le protecteur inférieur
peut fonctionner lentement à cause de parties
endommagées, de dépôts gommeux ou d’un
amoncellement de débris.
c) Le protecteur inférieur doit être soulevé
manuellement uniquement pour des
coupes spéciales telles que « les coupes
en plongée » et les « coupes composées
». Soulevez le protecteur inférieur en
soulevant son levier de pivotement et
dès que la lame pénètre le matériau, le
protecteur inférieur doit être relâché.

1918
Scie circulaire compacte F
Pour toutes les autres opérations de sciage,
le protecteur inférieur devrait être en fonction
automatique.
d) Toujours s’assurer que le protecteur
inférieur recouvre la lame avant de poser
la scie sur l’établi ou sur le sol. Une lame à
nue, non protégée qui n’a pas fini de tourner
fera reculer la scie qui tranchera tout ce qui
se trouve sur son passage. Prendre en compte
le temps nécessaire à la lame pour s’arrêter après
que l’interrupteur ait été relâché.
RÉGLES DE SÉCURITÉ
SUPPLÉMENTAIRES - POUR
LES SCIES CIRCULAIRES
1. Utilisez uniquement des lames recommandées
dans les spécifications
2. Ne pas utiliser de meules.
3. Utiliser uniquement des lames dont le diamètre
correspond aux marques.
4. Assurez-vous de sélectionner la lame appropriée
à utiliser pour le type matériau à découper
5. Utilisez uniquement des lames de scie spécifiées
pour une vitesse égale ou supérieure à la vitesse
indiquée sur l’outil.
SYMBOLES
Afin de réduire les risques de blessure,
l’utilisateur doit lire ce mode d’emploi
Double isolation
Avertissement
Portez une protection auditive
Portez un protecteur oculaire
Portez un masque antipoussières
Avant de commencer de travailler avec
l’appareil, débranchez l’appareil.
Toujours porter des gants de protection
Bois
Incorrect
Correct
Verrouiller
Déverrouiller
Lame à pointes de carbure de
tungstène (TCT)

1918
Scie circulaire compacte F
14
16
17
13
12
11
10
9
568 7
1 2 3
18
19
2021
15 4

2120
Scie circulaire compacte F
LISTE DES ÉLÉMENTS
1. INTERRUPTEUR DE SÉCURITÉ
2. INTERRUPTEUR MARCHE/ARRÊT
3. POIGNÉE SOUPLE
4. CLÉ
5. LEVIER DE COUVRE-LAME
6. COUVRE-LAME
7. PLAQUE DE BASE
8. GUIDE PARALLÈLE
9. MARQUE DE COUPE, 0°
10. MARQUE DE COUPE, 45°
11. DISPOSITIF DE BLOCAGE DU GUIDE DE COUPE PARALLÈLE
12. LEVIER DE RÉGLAGE DE LA COUPE EN BISEAU
13. SORTIE D’ÉJECTION DE BRAN DE SCIE
14. ADAPTATEUR D’ASPIRATION
15. COUVRE-LAME SUPÉRIEURE FIXE
16. BOUTON POUR BLOCAGE DE L’ARBRE
17. LEVIER DE RÉGLAGE DE LA PROFONDEUR DE LA COUPE
18. ECROU DE SERRAGE DE LAME
19. RONDELLE EXTÉRIEURE
20. LAME DE SCIE
21. RONDELLE INTÉRIEURE
Les accessoires illustrés ou décrits ne sont pas tous compris dans le cadre de la livraison standard.
DONNÉES TECHNIQUES
Type WX439L (4 - Désignation de la machine, correspondant à la scie)
Tension 120V~60Hz
Ampérage nominal 4.5A
Vitesse à vide 4100/min
Diamètre de lame 115mm x 9.5mm (4-1/2 po x 3/8 po)
Profondeur maximale de coupe Profondeur de coupe à 90° 43mm (1-11/16 po)
Profondeur de coupe à 45° 29mm (1-1/8 po)
Angle de chanfrein 0-45°
Double isolation /ll
Poids 1.8kg (3.97 lb)
ACCESSOIRES
Clé 1
Guide parallèle 1
Adaptateur d’aspiration 1
Lame à pointes de carbure de tungstène (TCT): 24 dents (WA5043) 1
Nous vous recommandons d’acheter tous vos accessoires du même magasin qui vous a vendu l’outil. Pour de plus
amples renseignements, consultez l’emballage de l’accessoire. Le personnel du magasin peut également vous conseiller.
