Wurth Elektronik 600 003 User manual

Bedienungsanleitung
WE Crimp Systemzange
Operation Manual
WE Crimp Base Tool
Vor Beginn aller
Arbeiten Bedienungs-
anleitung lesen!
Read these instructions
completely before
using this tool!
Art.-Nr. / Order Code
600 003
Allgemeines
Die Bedienungsanleitung muss ständig bei der
Zange verfügbar sein. Die Zange ist nach dem
neuesten Stand der Technik und den anerkannten
sicherheitstechnischen Regeln hergestellt.
Die Zange darf nur in technisch einwandfreiem
Zustand sowie sicherheits- und gefahrenbewusst
benutzt werden und ist nur für den in der Be-
dienungsanleitung beschriebenen Zweck zu ver-
wenden.
EINE EIGENMÄCHTIGE VERÄNDERUNG
ODER EINE NICHT BESTIMMUNGS-
GEMÄßE VERWENDUNG DER
HANDCRIMPZANGE SCHLIESST
EINE HAFTUNG DES HERSTELLERS
FÜR DARAUS RESULTIERENDE
SCHÄDEN AUS.
Preface
The Operating Instructions must always be
within reach of the hand crimping tool. This Crimp
System Tool may be used only for the inten-
ded application and in strict compliance with all
applicable safety rules, regulations and practices.
It must be properly maintained, undamaged and
in good working order. Unauthorized modifica-
tion is prohibited and voids the manufacturer’s
warranty. Always wear safety glasses with side
shields and other appropriate personal protective
equipment.
MISUSE MAY CAUSE PERSONAL
INJURY. KEEP OUT OF REACH
OF CHILDREN!
NEVER INSERT FINGERS BETWEEN
THE JAWS OF THE TOOL!
! !

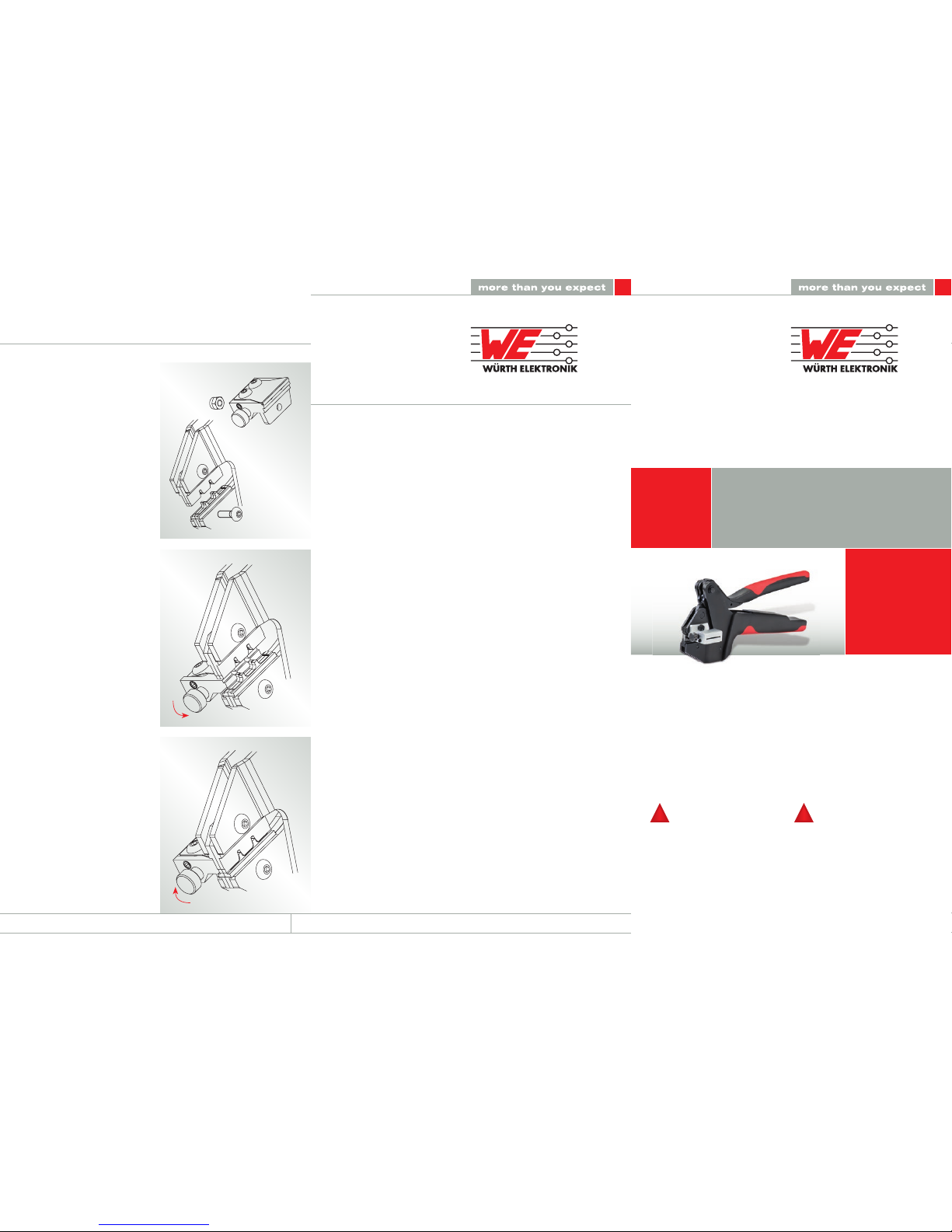

Fig. 2
Wechsel Crimpeinsatz
und Crimpvorgang
Fig. 2:
- Einsetzen von Obermatrize 5und Untermatrize
6, Zange soweit schließen, dass sich Ober-
und Untermatrize zentrieren können, Befes-
tigungschrauben 4festziehen
- Locator 2montieren und mittels Mutter 1
befestigen
- Kabel auf angepasste Länge abisolieren
Fig. 3:
- Klemmplatte 3des Locators 4durch Drehen
des Knopfes 7öffnen
- Verbinder entsprechend dem Querschnitt in
Locator 4einlegen
- Klemmplatte 3durch Drehen des Knopfes 7
schließen
- Kabel in Verbinder einführen
Fig. 4:
- Zange schließen und nach Überwindung der
letzten Raststufe öffnen (Zwangssperre)
- Klemmplatte 3des Locators 4durch Drehen
des Knopfes 7öffnen
- vercrimpten Verbinder entnehmen
Garantie
Die Crimp- Systemzange unterliegt einer sorgfäl-
tigen Qualitätskontrolle. Es gelten die allgemei-
nen Garantiebestimmungen.
Wartung und Instandhaltung
Die Crimp-Systemzange muss vor Arbeitsbeginn
in einem ordnungsgemäßen und sauberen Zu-
stand sein. Crimprückstände sind zu entfernen.
Die Gelenke sind regelmäßig mit leichtem Ma-
schinenöl zu ölen und vor Verschmutzung zu
schützen. Es ist darauf zu achten, dass alle Bol-
zen durch Sicherungsringe gesichert sind. Der
Festsitz der Schaftschraube zur Sicherung der
Stellscheibe ist zu prüfen. Die Instandhaltung der
Zange sollte beim Hersteller erfolgen.
*Haftungsausschluss
Gesenk-Standzeit 50.000 Zyklen nach DIN 41641
Teil 1.
Replacing crimping dies
and crimping procedure
Fig. 2:
- Insert the upper die 5and lower die 6into
the jaws, tighten them up enough so you can
position the top and lower dies, secure the
dies with the screws 4
- Fit the locator 2an fix it with the screw nut 1
- Strip the cable over a reasonable length
Fig. 3:
- Open the clamp sheet 3by turning the
knob 7
- Place the connector inside the locator 4–
according to the cross section
- Close the clamp sheet 3by turning the
knob 7
- Insert the cable in the connector
Fig. 4:
- Close the handles of the tool until they
open automatically (lock)
- Open the clamp sheet 3by turning the
knob 7
- remove the crimped connector
Fig. 3
Fig. 4
Warranty
These crimp system tool are subject to thorough
quality control before leaving the factory. The en-
closed general terms and conditions of warranty
apply.
Service
Before using the crimp system tool, make sure it
is in a clean and proper operating state. Always
remove crimping residue. Protect the joints from
soiling and apply light machine oil to them re-
gularly. Check the bolts regularly to ensure that
the lock washers and headless screw, securing
the adjustment dial, are intact and tight. All other
maintenance should be performed by the manu-
facturer.
*Disclaimer
Dies lifetime 50.000 cycles according to DIN
41641 part 1.
www.we-online.com V2.0/2014
03
www.we-online.com

Bedienungsanleitung – Handcrimpzange
Operation Manual – Crimp Tool
Verwendungszweck
Mit der Crimp-Systemzange können unter Einsatz
verschiedener Crimpeinsätze die unterschied-
lichsten Crimpkontakte verarbeitet werden.
Beschreibung
Die Crimp-Systemzange besteht aus einer
Grundzange mit Stellscheibe und Notentriege-
lung, einem Crimpmatrizenpaar, zwei Befesti-
gungsschrauben für die Matrizen und aus einer
Positionierhilfe (Kontaktaufnahme).
Es ist möglich, die Crimpkraft zu justieren (sie-
he auch Punkt „Einstellen der Crimphöhe“). Die
Crimp-Systemzange verfügt über einen Rat-
schenmechanismus. Erst nach Überwindung
der letzten Raststufe öffnet die Zange automa-
tisch (Prinzip der Zwangsvollendung). Um eine
Beschädigung der Crimpmatrizen bzw. des Ver-
binders zu vermeiden, kann bei Fehlcrimpung
die Zange über die Schnellentriegelung vorzeitig
geöffnet werden.
Application
The Crimp System Tool has been developed for
optimal crimping of a large variety of connectors
and terminals by using different interchangeable
crimping dies.
Description
This Crimp System Tool is comprised of the
basic tool with adjustment dial and quick release,
a set of dies, two setscrews for the dies and po-
sitioning locator. The crimping force can be ad-
justed (refer to “Adjustment of the Jaw Spread”).
The ratchet has six steps. It automatically opens
after the sixth step has been passed (principle
of compulsory completion). To prevent damage to
the crimping die or connector, the built-in quick
release (lock) enables the tool to be opened pre-
maturely in the event of failed crimping.
7
1
Fig. 1
Crimpeinsätze für WE Crimp-Systemzange
Crimp dies for WE Crimp Base Tool
Einzelkontakt
Art-Nr.
Single contact
Order Code
AWG /
Leitungsquerschnitt
AWG / Conductor
Cross Section
Crimp
Nest
Crimp
Mold
Crimpeinsatz*
Art-Nr.
Crimp die
Order Code
61800413722DEC 22-20 A2 600 618 326 200
61800213722DEC 22-20 A2 600 618 326 200
61800513722DEC 26-24 A1 600 618 326 200
61800313722DEC 26-24 A1 600 618 326 200
64500113722DEC 22-18 B2 600 619 228 180
61900113722DEC 28-22 B1 600 619 228 180
64900513722DEC 16 E2 600 649 326 160
64900813722DEC 16 E2 600 649 326 160
64900613722DEC 24-18 E3 600 649 326 160
64900913722DEC 24-18 E3 600 649 326 160
64900713722DEC 27-22 E1 600 649 326 160
64900013722DEC 28-22 E1 600 649 326 160
66200113722DEC 20 F2 600 662 324 200
66200213722DEC 20 F2 600 662 324 200
66200313722DEC 20 F2 600 662 324 200
66200113722DEC 24-22 F1 600 662 324 200
66200213722DEC 24-22 F1 600 662 324 200
66200313722DEC 24-22 F1 600 662 324 200
Serie 558 Isolierte
Flachstecker // Series
558 Standard Insulated
Flat Plug Contact
1.0 – 0.5 mm² rot / red 500 558 056 000
2.5 – 1.5 mm² blue / blue 500 558 056 000
6.0 – 4.0 mm² gelb / yellow 500 558 056 000
Schnellentriegelung
der Zwangssperre
Die Zwangssperre öffnet sich nach Vollendung
des Crimpvorganges automatisch. Bei einer
Unterbrechung des Crimpvorganges müssen zum
Öffnen der Zwangssperre die Zangenschenkel
etwas zusammengedrückt und die Schnellent-
riegelung mit einem geeignetem Werkzeug (z.B.
Schraubendreher) betätigt werden.
Quick release the lock
For quick release the lock: The lock will open auto-
matically at the end of the crimping process. If
the crimping process is interrupted, the handles
of the tool must be pressed together a little and
the lock pushed with an appropriate tool (e.g.
scew driver).
Fig. 5
Einstellung der Crimphöhe
Die Crimpkraft der Crimp-Systemzange ist vom
Werk eingestellt. Die Handkraft im Leerhub be-
trägt 130-180 N. Die Crimpmatrize und Hand-
zange sind so aufeinander abgestimmt, dass
bei dieser Handkraft ein optimaler Crimp er-
zeugt wird. Sollte das Crimpergebnis nicht der
geforderten Spezifikation des Verbinderherstel-
lers entsprechen (Crimphöhe, Auszugskraft), so
kann das folgende Ursachen haben:
a) Anwendungsbedingter Verschleiß der Zange
Nachjustierung der Crimpkraft möglich
b) Verschlissener Crimpeinsatz
um Schäden zu vermeiden, muss der
Crimpeinsatz ausgetauscht werden
ACHTUNG: Die Crimphöhe sollte regelmä-
ßig durch Fachpersonal der Qualitätskontrolle
überprüft und gegebenenfalls wie nachfolgend
beschrieben eingestellt werden:
Adjustment of the jaw spread
The crimp system tool’s crimping strength is
factory set. The hand force idle travel is 130-
180 N. The tool and die set are designed to
provide optimum crimping within this range.
However, if the setting is not ideal for the con-
nector manufacturer’s specifications (opening
and torque), one of the following problems could
be the reason:
a) Wear and tear due to excessive use of
the tool
 Adjustment of the crimping strength
possible
b) Worn dies
To avoid damage, the die set must
be replaced
CAUTION: The crimping height (opening)
should be regularly checked by qualified tech-
nical personnel and set as described in the fol-
lowing:
Fig. 5
Schnellentriegelung / Quick release (lock)
Mutter
screw nut
Locator
Klemmplatte
clamp sheet
Befestigungsschrauben
die setscrews
obere Crimpmatrize
upper crimp die
untere Crimpmatrize
lower crimp die
Knopf
knob
Schaftschraube
headless screw
Stellscheibe
adjusting wheel
Schnellentriegelung
Quick release (lock)
5
4
3
2
1
6
7
8
9
10
Lösen Sie die Schaftschraube (A mit einem
Schraubendreher.
Loosen the headless screw (A) with a
screwdriver.
Wenn Sie die Stellscheibe (B) gegen den Uhr-
zeigersinn drehen (+), wird eine höhere Crimp-
kraft und eine kleinere Crimphöhe erreicht.
Turn the adjusting wheel (B) clockwise (+)
to increase the crimping force. This also
reduces the jaw spread.
Drehen Sie die Stellscheibe im Uhrzeigersinn
(-), so erhalten Sie eine geringere Crimpkraft
und somit eine größere Crimphöhe. Die Nach-
justierung der Handkraft sollte 180 N nicht
überschreiten.
Turn the dial clockwise (-) to reduce the
strength of the crimping force. This also
increases the jaw spread. Do exceed 180 N.
Vor Benutzung der Zange ist darauf zu achten,
dass die Stellscheibe ordnungsgemäß durch
die Schaftschraube gesichert ist.
After changing the setting, make sure the
headless screw is adequately tightened.
4
3
2
1
02 www.we-online.com 05
www.we-online.com
04 www.we-online.com
2 3
6
54
7
8
9
10
A
B
