XZENT ARGO Series User guide

Montageanleitung
Car Specific Infotainer X-F275
ARGO Series
Mounting instruction
X-F275
ISTRUZIONI DI MONTAGGIO

FIAT DUCATO III
ELENCO COMPATIBILITÀ
Modello Tipo di modello Anno del modello
Fiat Ducato III 250/251 2006 - 2 011
Fiat Ducato III 250/251 2 011 -2014
Fiat Ducato III 250/251 a partire dal 2 014
Citroën Jumper II 250/250D/250L a partire dal 2006
Peugeot Boxer II 250/251 a partire dal 2006
ATTENZIONE
- L'installazione del sistema XZENT deve essere effettuata da un rivenditore autorizzato. Per il montaggio sono necessarie conoscenze e strumenti specifici.
Un'installazione non corretta può causare danni al veicolo e al sistema XZENT.
- Il corretto funzionamento può essere garantito solo se si utilizzano gli accessori XZENT originali inclusi in dotazione. Il sistema XZENT e gli accessori originali
non devono essere modificati o cambiati in nessun caso in alcun modo. Comportamenti non corretti possono portare a danni al veicolo e al sistema XZENT.
NOTA
- Il veicolo a cui è destinato il dispositivo deve essere dotato di predisposizione radio già montata di fabbrica. Il sistema XZENT non è compatibile con i veicoli
dotati in fabbrica di un apparecchio radio OE o di un sistema di navigazione OE.
- Le presenti istruzioni per l'installazione si applicano alle piattaforme di veicoli presenti nell'elenco compatibilità e alle condizioni offerte dal rispettivo
costruttore di veicolo. Le presenti istruzioni per l'installazione non tengono conto di dotazioni divergenti e di adattamenti specifici dei sistemi della batteri e
dei sistemi di ricarica e degli schemi elettrici da parte dei produttori di camper. Pertanto, in caso di domande o di problemi specifici del veicolo, contattare il
rispettivo produttore di camper.
- Il sistema XZENT è equipaggiato con un ricevitore DAB+ integrato. Per il suo utilizzo è necessaria un’apposita antenna DAB, non inclusa nella dotazione, che
deve essere collegata al sistema XZENT. Qualora di fabbrica venga montata un’antenna DAB OE, sarà necessario utilizzare un adattatore FAKRA > SMB.
- Per una migliore ricezione del segnale radio si consiglia di dotare il veicolo di un impianto d’antenna attivo (UKW/DAB).
- Qualora il veicolo di destinazione sia dotato di un volante multifunzione resistente, per il supporto delle funzioni di comando a distanza sul volante non sarà
necessario alcun accessorio aggiuntivo.
- Gli aggiornamenti software del sistema XZENT vengono installati utilizzando un supporto informatico USB. Durante il montaggio è necessario accertarsi che la
porta USB del sistema XZENT sia accessibile anche in seguito (installazione di una prolunga USB).
- In caso di domande o problemi relativi al sistema XZENT, rivolgersi al rivenditore autorizzato presso il quale è stato effettuato l’acquisto.
CONTENUTO DELLA CONFEZIONE
STRUMENTI RICHIESTI
- Giravite Torx T25
- Lima
- Cacciavite con punta a croce
- Strumento di sblocco in plastica
- Nastro di tessuto
- Sega a mano o strumento simile
N. Articolo Quantità
1 Dispositivo XZENT X-F275 1
2 Telecomando a infrarossi 1
3 Struttura a due pezzi in metallo per l’assemblaggio 1
4 Vite con intaglio a croce autofilettante 4
5 Cavo di collegamento a 10 pin con uscita RCA 4.2 1
6 Cavo di collegamento a 6 pin per ingresso monitor A/V 1
7 Cavo di collegamento a 12 pin per ingresso Cam Power + Video 1
8 Cavo di collegamento a 4 pin per uscita monitor A/V 1
9 Microfono con cavo di prolunga da 3 m e connettore jack da 3,5 mm 1
10 Cavo di collegamento per freno di stazionamento 1
11 Cavo di collegamento principale ISO/DIN 1
12 Cavo di collegamento per adattatore comandi a distanza sul volante 1
13 Adattatore ISO/DIN per antenna FM 1
14 Antenna GPS con connettore a gomito a 90° e cavo di prolunga da 3 m 1
15 Gommino biadesivo 3M per antenna GPS 1
16 Manuale di istruzioni per il dispositivo X-F275 1
17 Cavo USB da 80 cm di lunghezza (grigio / nero) 2

No. Item Qty
1 XZENT X-F275 device 1
2 IR remote control 1
3 Two-part metal mounting frame 1
4 Self-tapping Philips screws 4
5 10PIN adaptor cable for 4.2 channel line-out 1
6 6PIN adaptor cable for A/V monitor-in 1
7 12PIN adaptor cable cam power + video-in 1
8 4PIN adaptor cable A/V monitor-out 1
9 Microphone with 3m cable extension and 3.5 mm jack 1
10 Parking brake connection cable 1
11 Main wire harness ISO/DIN 1
12 SWC interface adaptor 1
13 FM antenna adaptor ISO/DIN 1
14 GPS-antenna with 90° angled connector and 3 m cable extension 1
15 Doublesided 3M self-adhesive pad for GPS antenna 1
16 Main device manual for X-F275 1
17 USB extension cable with 80 cm length (gray / black) 2
FIAT DUCATO III
COMPATIBILITY LIST
Model Model Version Model Year
Fiat Ducato III 250/251 2006 - 2 011
Fiat Ducato III 250/251 2 011 -2014
Fiat Ducato III 250/251 as of 2014
Citroën Jumper II 250/250D/250L as of 2006
Peugeot Boxer II 250/251 as of 2006
CAUTION
- The installation of the XZENT system should be carried out by an authorized installer. Specific knowledge and tools are required to do the installation.
Incorrect installation can cause damage to the vehicle and the XZENT system.
- Correct functioning can only be guaranteed when you use the XZENT original accessories included in the kit or optionally available. The XZENT system and the
original accessories must under no circumstance be modified or altered in any way. Inappropriate actions can cause damage to the vehicle and the XZENT system.
NOTE
- The target vehicle must factory configured with preinstallation for a radio system. The XZENT system is not compatible with vehicles that are equipped with an
OE radio or OE navigation system from the factory.
- This device installation manual applies to vehicle platforms appearing in the above compatibility list, and in a condition as offered by the respective vehicle
manufacturer. Deviating equipment and specific adjustments to battery-, charging systems and power harness layout implemented by the given motorhome
manufacturer brand are not taken into account in these installation instructions. Please contact the relevant motorhome manufacturer.
- The XZENT system is equipped with an integrated DAB+ receiver. To make use of this you will need a suitable DAB antenna (not included in kit) that must be
connected to the XZENT system. If vehicle is equipped with ex-work OE DAB antenna, a FAKRA> SMB adapter is required for connection.
- In order to obtain better radio reception, it is recommended to equip the vehicle with an active antenna system (FM / DAB).
- If the target vehicle is equipped with a resistor based multifunction steering wheel, no additional accessories are needed to support the steering wheel
remote control functions.
- Software updates to the XZENT system are installed with a USB memory device. Therefore when fitting the system make sure that the USB connection of the
XZENT system will still be accessible later (installation of USB extension cable).
- If you have questions or problems relating to the XZENT system, please contact the dealer from whom you purchased it.
THE KIT INCLUDES
TOOLS REQUIRED
- Torx screwdriver T25
- File
- Phillips screwdriver
- Release tool made of plastic
- Fabric tape
- Hand saw or equivalent tool

Rimuovere entrambi i vani porta-
oggetti seguendo le indicazioni del
produttore.
Remove both storage compartments
in accordance with the manufactu-
rer‘s information.
1
1
SMONTAGGIO E PREPARAZIONE: REMOVAL WORK AND PREPARATION:
2
2
Staccare direttamente i supporti in
plastica di destra e sinistra dei vani
portaoggetti.
Cut off the left and right plastic hol-
ders for the storage compartments
as fl ush as possible.
3Utilizzare un’apposita sega e poi
una lima per rimuovere eventuali
residui ancora presenti.
Use a suitable saw to do this, and
then a fi le to remove any protru-
sions still present.
3

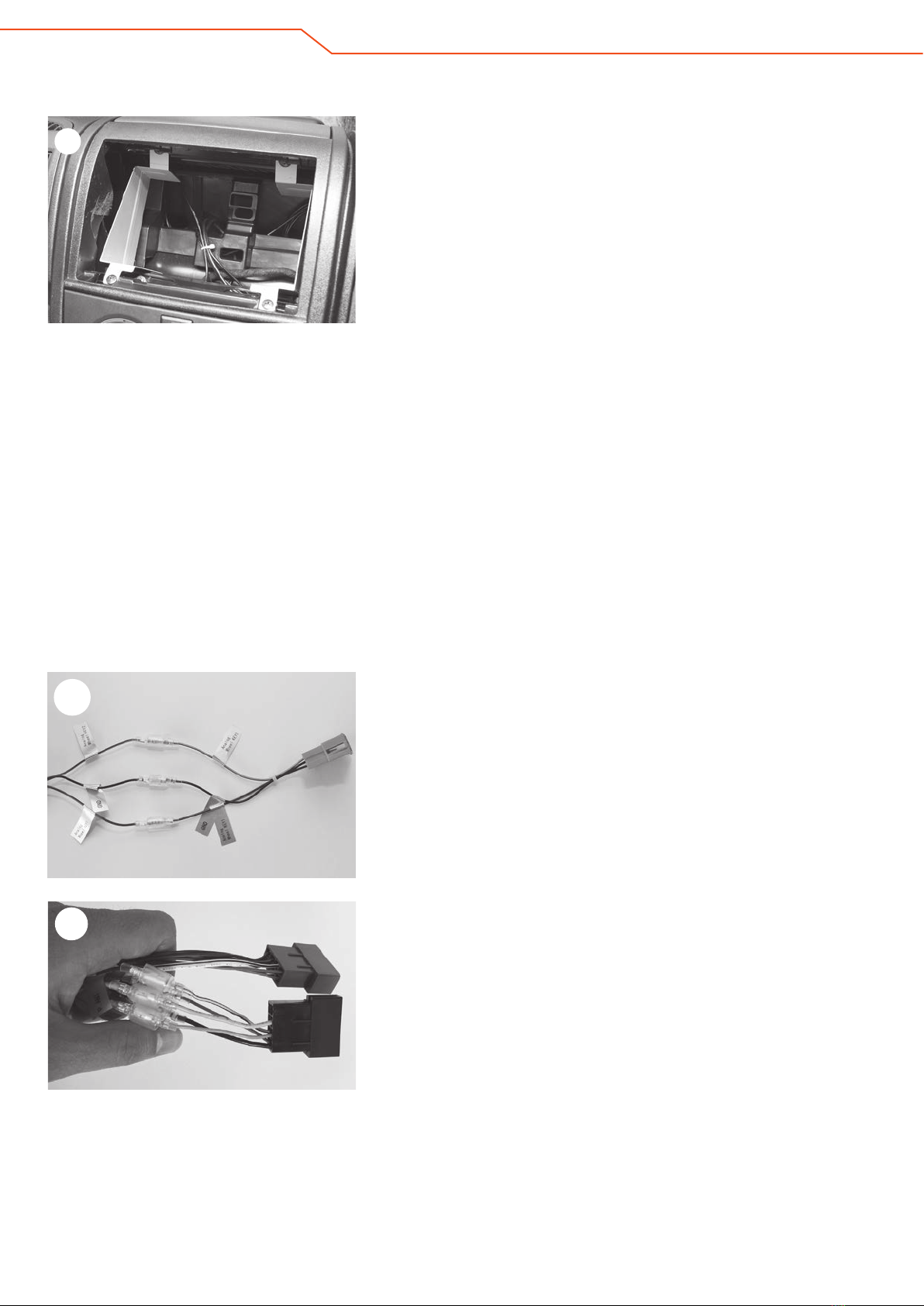

Remove the two original Torx
screws at the top (T25).
4Rimuovere le due viti Torx originali
(T25) situate in alto.
INSTALLAZIONE INSTALLATION
4
Posizionare nel vano della radio la
struttura a due pezzi per l’assem-
blaggio (n. 3), in obliquo partendo
dall’alto.
Insert the two-part mounting frame
(No. 3) at an angle from above into
the radio slot.
5
5

6Fissare la struttura per l’assemblag-
gio nella parte superiore e inferiore
utilizzando le quattro viti con intaglio
a croce (n. 4) in dotazione al sistema
Screw down the mounting frame
at the top and bottom with the four
Phillips screws (No. 4) supplied
with the XZENT system kit.
7Montare l’antenna GPS (n. 14) in una
posizione adeguata e assicurarsi che
la ricezione del segnale GPS non
subisca interferenze negative a causa
della zona d’ombra creata da com-
ponenti metalliche del veicolo (vetri
termici, ecc.). Posizionare quindi il
cavo di collegamento nel vano della
Fit the GPS antenna (No. 14) at a
suitable place, and make sure that
the GPS reception is not adversely
affected due to shadowing by me-
tallic vehicle parts (thermal glazing
etc.). Next run the connecting cable
– OPTIONAL –
If your Car is equipped with a resistor
based multifunction steering wheel
you have to connect the enclosed
SWC-adapter (No. 12) with the Main
connection cable (No. 11 ) and the 20-
10
Run the USB extension cable (No. 17)
from the radio slot to the position you
9Posizionare il cavo di prolunga USB (n.
17) tra il cavo della radio e la posizione
– OPZIONE –
Qualora il veicolo di destinazione sia
dotato di un volante multifunzione
resistente, è necessario collegare
l’adattatore per comandi a distanza
sul volante (n. 12) in dotazione con
il cavo di collegamento principale
(n. 11 ) e il connettore a 20 pin del
10
6
8Qualora si desideri utilizzare il
microfono esterno in dotazione (n. 9),
montarlo ora eposizionare quindi il cavo
di collegamento nel vano della radio.
In base alla preferenza e alla scelta del
microfono, interno o esterno
al dispositivo, ènecessario regolare la
sorgente del microfono per la modalità
Bluetooth nel menu del dispositivo.
If you wish to use it, now fit the
external Bluetooth microphone (No. 9)
supplied, and run the connecting
cable to the radio slot. Depending on
preference and your choice of an
external or device-internal microphone,
the microphone source for the Bluetooth
mode must be correspondingly changed
Collegare il cavo di collegamento
principale (n. 11 ) del sistema XZENT
(n. 1) con i connettori ISO del
veicolo.
In caso di utilizzo di una fotocamera
posteriore, collegare il segnale della
retromarcia del veicolo al connet-
tore Reverse del sistema XZENT
per consentire la commutazione
automatica.
Staccare il segnale del freno dista-
zionamento ecollegarlo a“Parking”
in modo tale da poter visualizzare i
video a veicolo fermo.
ATTENZIONE!!!
La legge vieta la riproduzione
di file video mentre il veicolo è in
movimento. Per tale motivo, se è il
veicolo è in movimento, lo schermo
verrà disattivato.

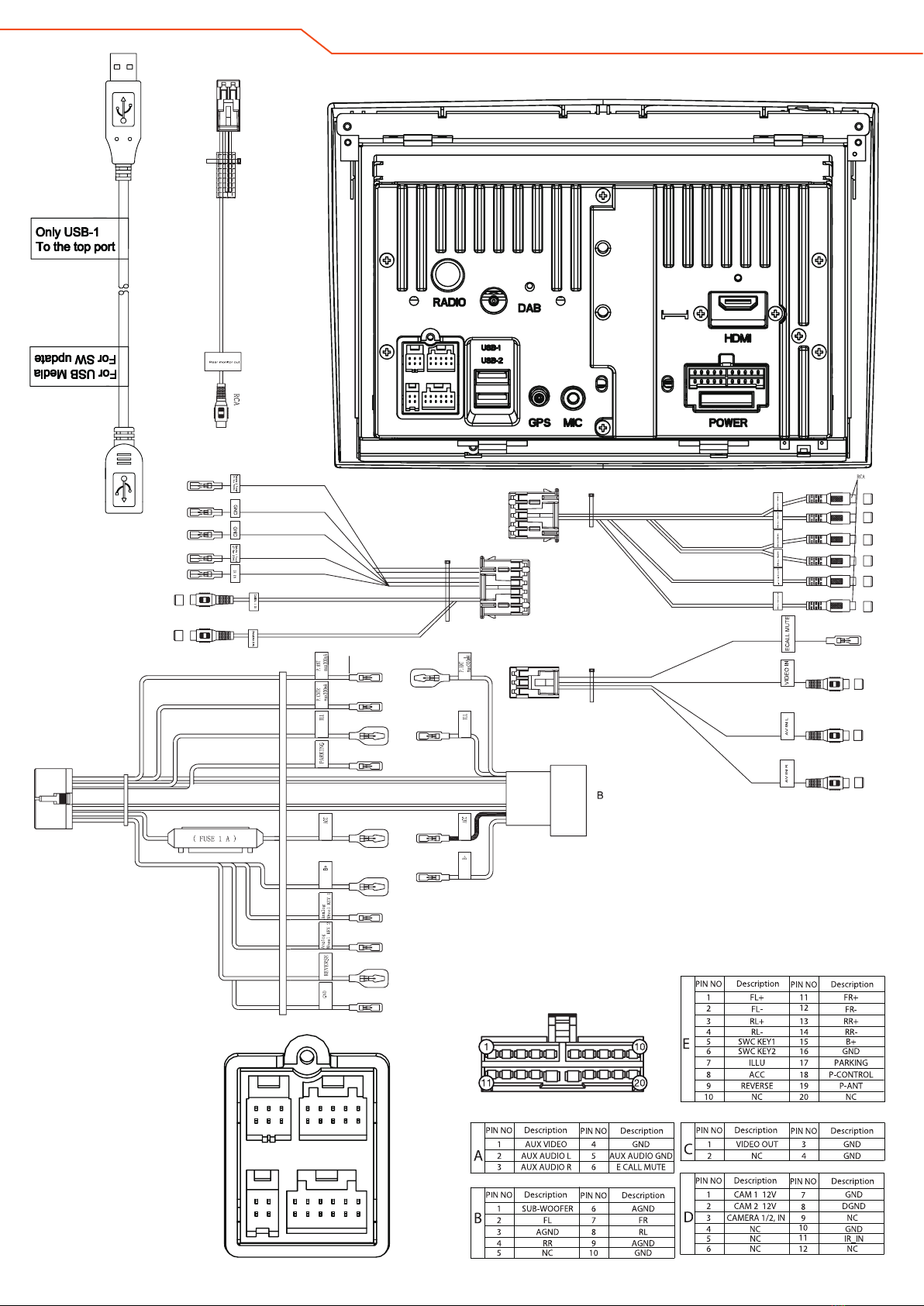

Connect the main cable (No. 11 )
of the XZENT system (No. 1) to the
ISO plug connectors of the vehicle.
When using a reversing camera
system, the reversing signal from
the vehicle must be connected to the
reverse connection of the XZENT
system for automatic switching.
Relay the handbrake signal from
the handbrake and connect it to
„Parking“ to enable videos playback
function with stationary vehicle.
ATTENTION!!!
Playback of videos while driving is
not permitted by law. For this rea-
son the video playback function is
blocked while the vehicle is moving
/ driving.
11
11

12 Collegare tutti i cavi precedentemente
posizionati nel vano della radio e il
cavo originale dell’antenna al sistema
XZENT (n. 1). Utilizzare,
qualora necessario, l’adattatore ISO-
DIN per antenne (n. 13) in dotazione.
Infilare di nuovo con attenzione il si-
stema XZENT nel vano della radio fino
a sentire un suono di aggancio.
Connect all the cables to the XZENT
system (No. 1): those previously
run in the radio slot, and the
original antenna cable. If necessary,
use the ISO DIN antenna adapter
(No.13) included in the kit.
Next slide the XZENT system
carefully into the radio slot until it
is heard to engage.
12
NOTA
- Assicurarsi che tutti i connettori presenti sul lato posteriore del dispositivo abbiano spazio a sufficienza e non subiscano deviazioni.
- Nei veicoli con antenna FIAT originale attiva è necessario mettere in sicurezza l’alimentazione di tensione per l’antenna.
Assicurarsi in particolare che i connettori a spina del filo P.ANT del cavo di collegamento principale (n. 11 ) siano collegati fra loro.
- I connettori a spina senza meccanismo di sicurezza dovranno essere resi sicuri utilizzando del nastro isolante.
MESSA IN SERVIZIO
Assicurarsi che il veicolo si trovi all’aperto e che la ricezione del segnale GPS non subisca interferenze negative a causa di una qualche zona d’ombra (alberi,
edifici molto alti, ecc.). Inserire a questo punto la scheda SD acquistata separatamente contenente il software di navigazione nell’apposito slot del sistema XZENT
e avviarlo per creare la cosiddetta Sat-Fix. Assicurarsi che il veicolo non si muova fino a quando non verrà creata la Sat-Fix.
Premere quindi il tasto NAV per avviare la modalità di navigazione e selezionare la visualizzazione della mappa. Non appena sarà visibile la posizione del veicolo
sulla mappa, in automatico verrà creata la Sat-Fix (tale operazione può durare tra i 3 e i 5 minuti). A questo punto è possibile utilizzare il sistema XZENT.
Procedere dunque con un controllo generale delle funzioni e applicare le impostazioni essenziali. Assicurarsi quindi che non venga visualizzato dal veicolo alcun
messaggio di errore.
NOTE
- Make sure that all connectors at the rear of the unit have sufficient room and are not bent.
- For vehicles with an original FIAT active antenna, it is necessary to ensure a power supply for the antenna. Pay particular attention that the plug connectors of
the P.ANT lead of the main connection cable (No. 11 ) are connected together.
- Connectors without a retaining mechanism must also be secured with insulating tape.
COMMISSIONING
Make sure that the vehicle is outside, and that the GPS reception is not adversely affected by any shadowing (trees, high buildings etc.). Insert the seperately
purchased navigation software SD card supplied into the SD card slot of the XZENT system, and start it in order to establish a sat fix. Make sure that the vehicle
is not moved until the sat fix is established. Now press the NAV button to start the navigation mode, and choose map view. Once your present location can be
seen in the map view the sat fix will be automatically established. This can take 3to 5 minutes. You can now use the XZENT system.
Finally carry out a general functional test, and make the basic settings. Also ensure that no fault warnings appear on the vehicle side.
Caratteristiche tecniche elettriche
Alimentazione di corrente: +12 V DC rispetto alla massa del veicolo
Protezione esterna contro il corto circuito interno: fusibile Mini-ANL da 15 A
Correnti di regime*
Accensione disattivata durante il funzionamento a vuoto: < 5.0 mA
Riproduzione audio/video (VOL 20): ~1,40 A
In modalità di navigazione (VOL 20): ~ 1,55 A
In modalità di navigazione (VOL 40): ~ 3,80 A
* Tensione di esercizio a 13,8 V con uscite anteriori e posteriori a 4 Ohm
Altoparlante collegato al dispositivo
Electrical characteristics
Power supply: +12 V DC against vehicle ground
External protection against internal short-circuit: 15 A Mini-ANL fuse
Operating currents*
ACC off idle status: <5.0 mA
Audio / video playback (VOL 20): ~ 1.40 A
GPS mode with active route guidance (VOL 20): ~ 1.55 A
GPS mode with active route guidance (VOL 40): ~ 3.80 A
* @ 13.8 V operating voltage with front and rear 4 ohm loudspeaker connected
to device

Schema di collegamento/Connection Diagram
USB-4P USB-4P
A
D
D
B
C
B
C
A
E
E
USB1
USB1
A
D
B
C
E

Con riserva di modifiche tecniche ed errori di stampa. Subject to technical changes and misprints. Versione: gennaio 2021 · Revisione: A
XZENT di ACR AG - Bohrturmweg 1 - Bad Zurzach - Svizzera - www.xzent.com
X-F275
