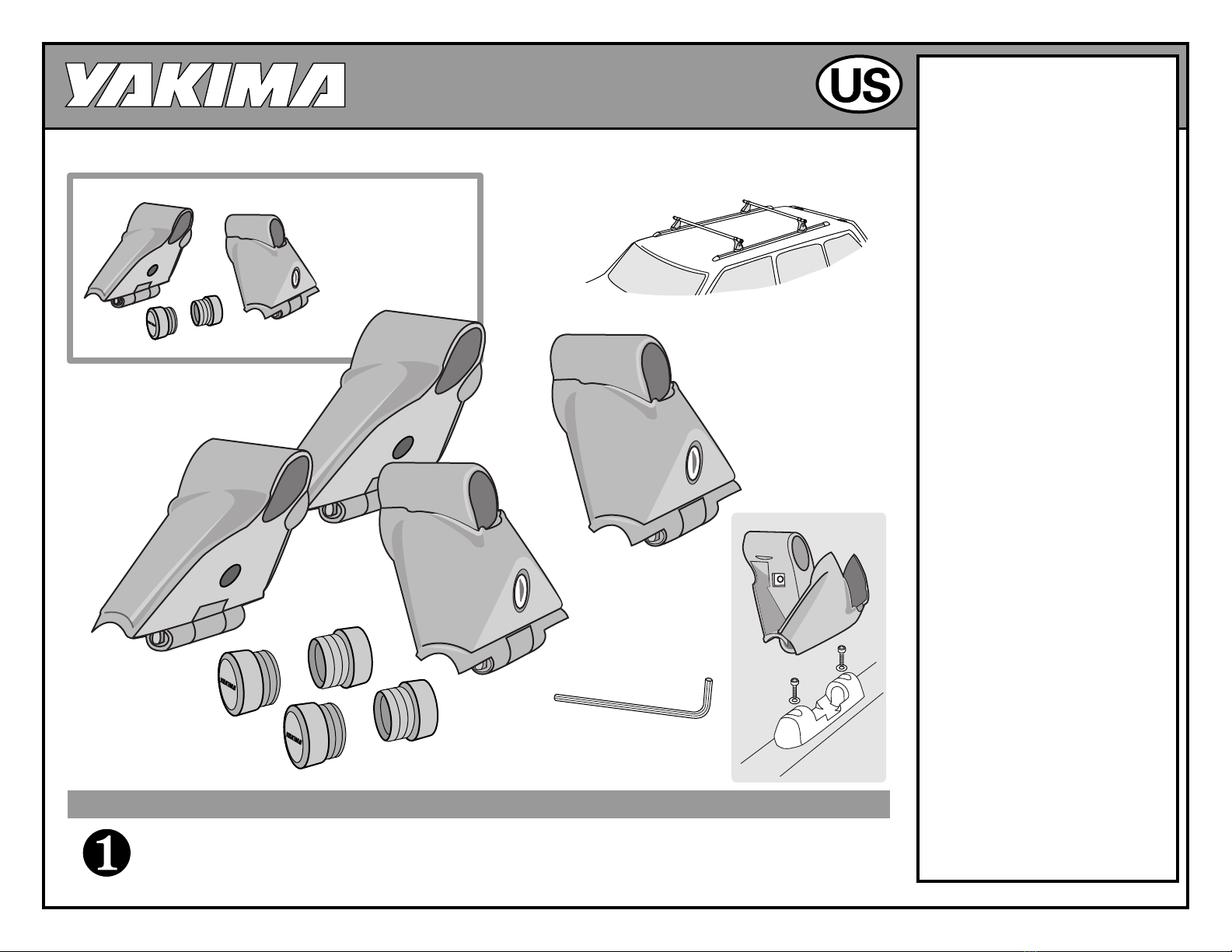

Yakima Control Towers User manual

Control Towers
1033015D-1/12
TO BEGIN:
IMPORTANT WARNING!
IT IS CRITICAL THAT ALL YAKIMA
RACKS AND ACCESSORIES BE
PROPERLY AND SECURELY
ATTACHED TO YOUR VEHICLE.
IMPROPER ATTACHMENT COULD
RESULT IN AN AUTOMOBILE
ACCIDENT, AND COULD CAUSE
SERIOUS BODILY INJURY OR
DEATH TO YOU OR TO OTHERS.
YOU ARE RESPONSIBLE FOR
SECURING THE RACKS AND
ACCESSORIES TO YOUR CAR,
CHECKING THE ATTACHMENTS
PRIOR TO USE, AND
PERIODICALLY INSPECTING THE
PRODUCTS FOR ADJUSTMENT,
WEAR, AND DAMAGE.
THEREFORE, YOU MUST READ
AND UNDERSTAND ALL OF THE
INSTRUCTIONS AND CAUTIONS
SUPPLIED WITH YOUR YAKIMA
PRODUCT PRIOR TO
INSTALLATION OR USE. IF YOU DO
NOT UNDERSTAND ALL OF THE
INSTRUCTIONS AND CAUTIONS,
OR IF YOU HAVE NO
MECHANICAL EXPERIENCE AND
ARE NOT THOROUGHLY FAMILIAR
WITH THE INSTALLATION
PROCEDURES, YOU SHOULD
HAVE THE PRODUCT INSTALLED
BY A PROFESSIONAL INSTALLER
SUCH AS A QUALIFIED GARAGE
OR AUTO BODY SHOP.
Part #1033015 Rev.D
Before you begin installation, your vehicle must have Landing Pads installed.
Landing Pads are vehicle specific pads and are purchased separately.
Install your Landing Pads before continuing with these instructions.
These instructions are
also applicable for
Control Towers sold
in pairs.

1033015D-2/12

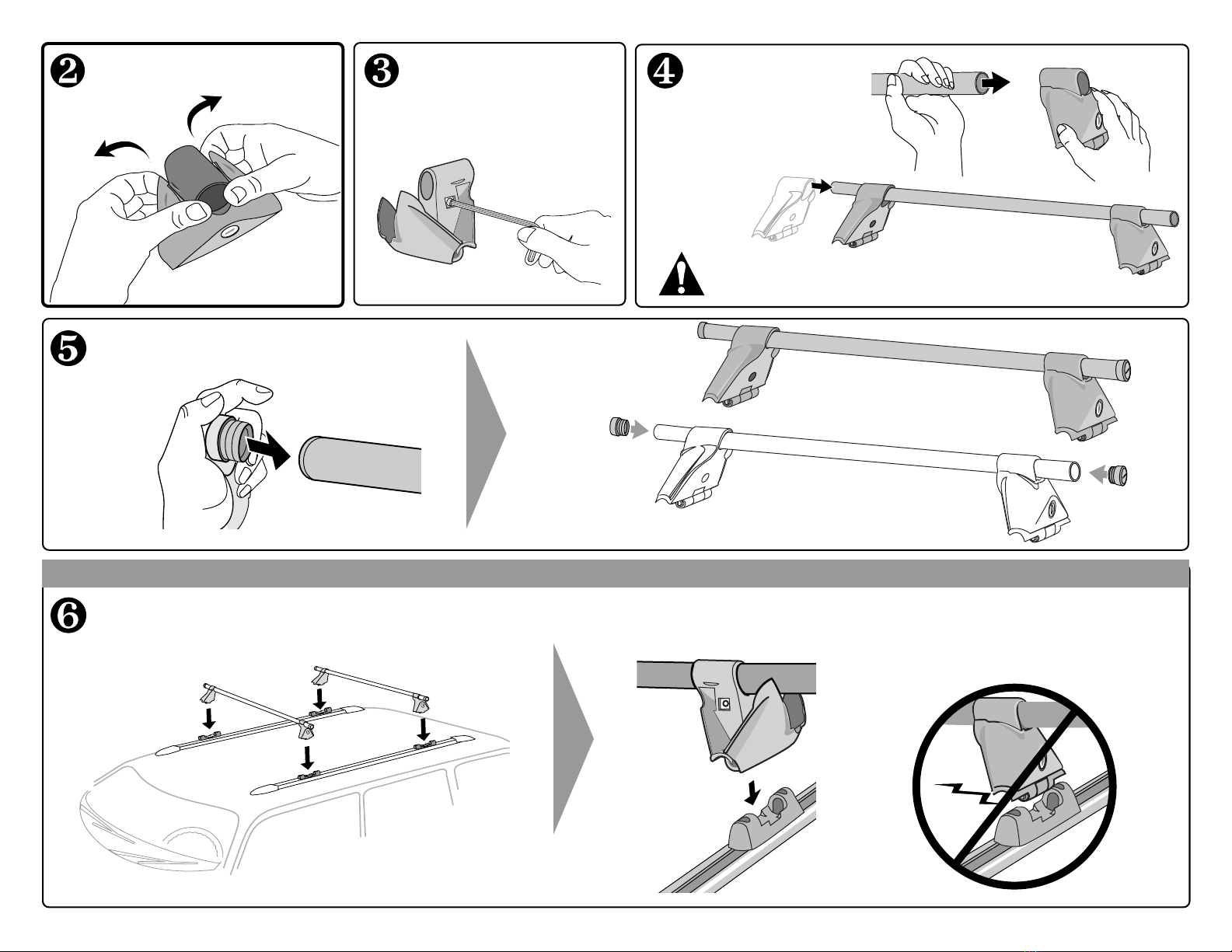

Slide two towers onto
each crossbar. Do not
tighten.
Push end caps onto the ends of
the crossbars.
Be careful to keep the bars horizontal; the loose
towers could slide from the bar and fall.
Lower Towers onto Landing Pads. • Control Tower cannot seat
properly into Landing Pad
unless the cover is open.
Using the wrench provided,
loosen towers.
To open cover, pry
and pull forward.
• Open cover to Control Tower
and lower into Landing Pad.
SET BARS AND TOWERS ONTO CAR:

1033015D-3/12

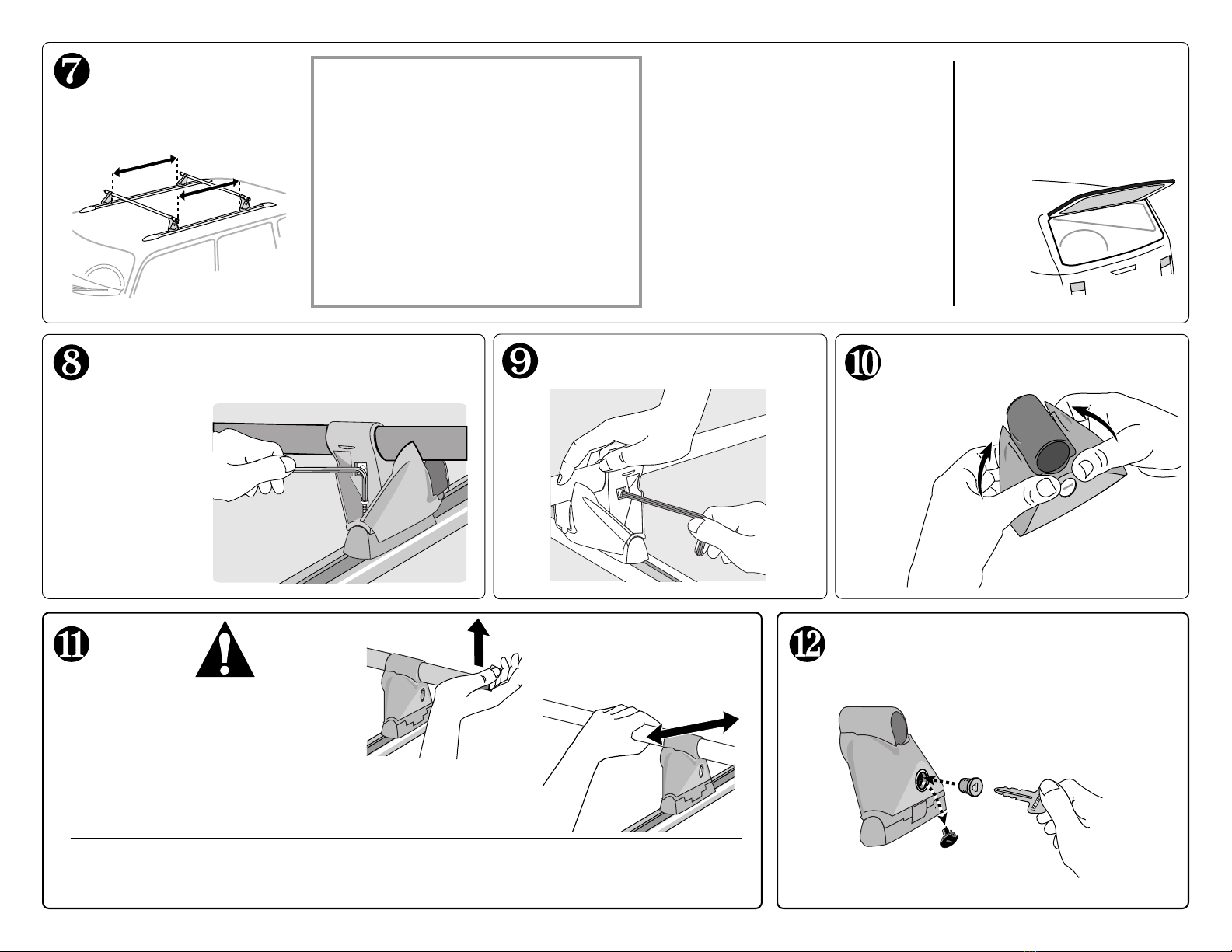

TEST THE
INSTALLATION:
Push up on bar end to
test installation. Grab
the bar near the towers
and pull back and forth.
IF THE TOWER SLIDES OR CROSSBAR CAN ROTATE, CHECK TOWER FOR
TIGHTNESS AND RETIGHTEN SCREWS.
SKS®Lock Cores are optional.
Refer to Lock Core instructions for
installation.
CROSSBAR SPREAD:
The distance between the Yakima
crossbars is determined by the
accessories you wish to carry.
The Crossbar Spread Table will tell
you how much crossbar spread your
accessories require.
(Refer to your YAKIMA Dealer,
or go online at www.yakima.com)
LOAD LOCATION:
FOR EASE OF LOADING, CONSIDER
WHERE THE MOST CONVENIENT
PLACEMENT OF YOUR LOAD
WOULD BE BEFORE COMPLETING
THE INSTALLATION.
If you have not been instructed to fully tighten Landing
Pads, do so now. Tighten hex screws through the slots
in the Control Towers.
Push down and fully tighten Towers. Firmly close covers until both
sides snap.
Installation Tips:
• Measure equal distances
from front towers.
USE CAUTION WHEN
OPENING YOUR HATCH.
On some vehicles, hatch
interference with accessories
is unavoidable.
“SNAP”

1033015D-4/12
This product is covered by
YAKIMA’s
“Love It Till You Leave It”
Limited Lifetime Warranty
To obtain a copy of this
warranty, go online to
www.yakima.com
or email us at
[email protected]
or call [phone]
KEEP THESE INSTRUCTIONS!
IF YOU NEED FURTHER
TECHNICAL ASSISTANCE OR
REPLACEMENT PARTS:
Please contact your dealer or
call us at [phone]
Monday through Friday,
7:00 A.M. TO 5:00 P.M.
Pacific time.
IF ANY PART OF an accessory or tower
contacts the factory installed
crossbars, and the factory bars cannot
move out of the way, they must be
removed completely.
ATTACHMENT HARDWARE CAN LOOSEN
OVER TIME. CHECK AND TIGHTEN IF
NECESSARY, BEFORE EACH USE.
BEFORE DRIVING AWAY:
SECURE FRONT AND REAR OF
LONG LOADS (I.E. BOATS) TO
ENDS OF VEHICLE FOR SAFE
TRANSPORT. FAILURE TO
PERFORM SAFETY CHECKS
BEFORE DRIVING AWAY CAN
RESULT IN PROPERTY DAMAGE,
PERSONAL INJURY, OR DEATH.
• Remove rack.
REMOVE YOUR
YAKIMA RACK AND
ACCESSORIES
BEFORE ENTERING
AUTOMATIC CAR
WASHES.

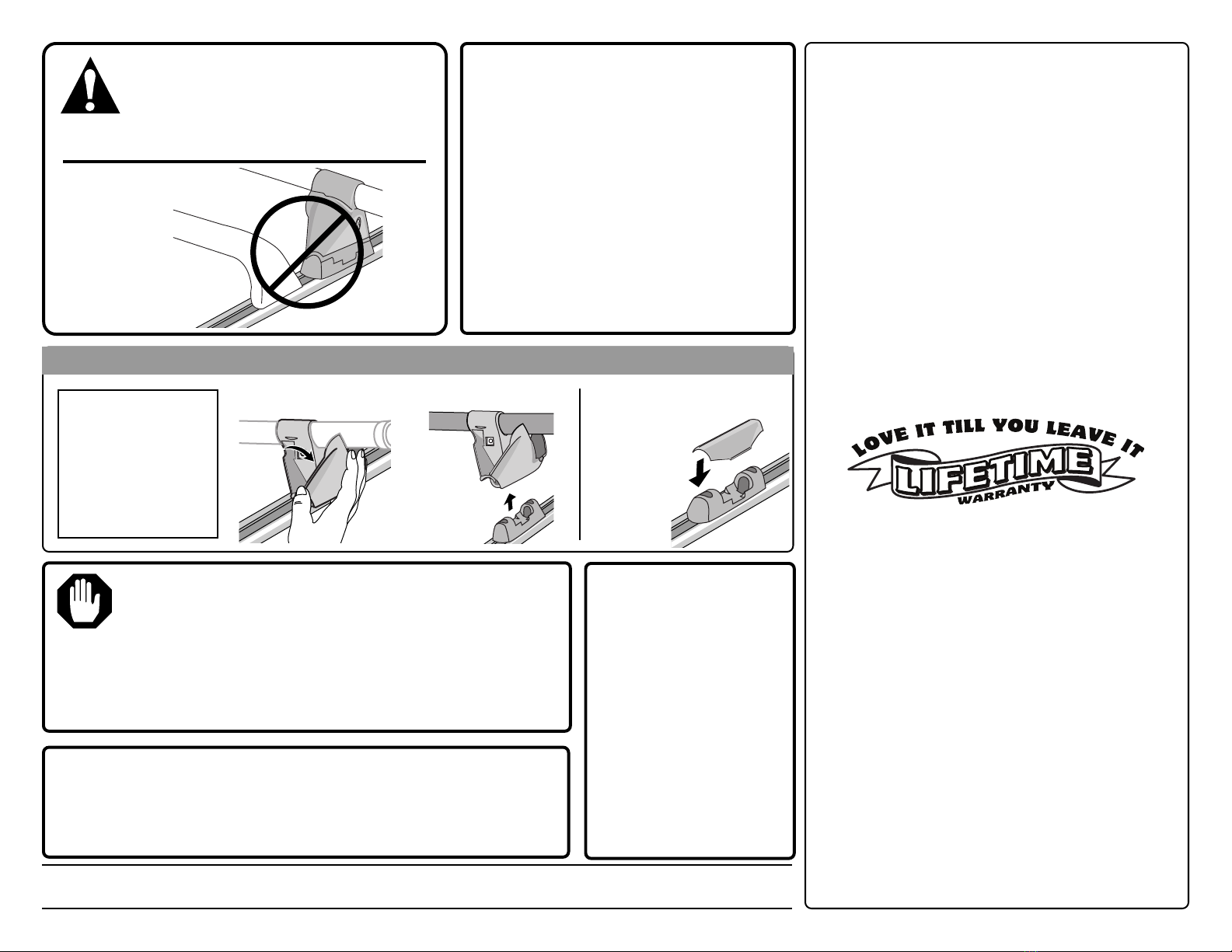

Use the Landing Pad cover
when the Control
Tower is not in
use.
• Unlock tower and
open cover.
Use caution
when loading
or unloading
heavy objects.
TO REMOVE RACKS:
IMPORTANT LOAD LIMITS
MAXIMUM WEIGHT IS SPECIFIC
TO YOUR CAR
Refer to your Yakima Dealer, or
online at yakima.com.

Control Towers
1033015D-5/12
AVERTISSEMENT IMPORTANT:
IL EST IMPÉRATIF QUE LES
PORTE-BAGAGES ET LES
ACCESSOIRES YAKIMA SOIENT
CORRECTEMENT ET SOLIDEMENT
FIXÉS AU VÉHICULE. UN
MONTAGE MAL RÉALISÉ
POURRAIT PROVOQUER UN
ACCIDENT D’AUTOMOBILE, QUI
POURRAIT ENTRAÎNER DES
BLESSURES GRAVES OU MÊME
LA MORT, À VOUS OU À
D’AUTRES PERSONNES. VOUS
ÊTES RESPONSABLE DE
L’INSTALLATION DU PORTE-
BAGAGES ET DES ACCESSOIRES
SUR VOTRE VÉHICULE, D’EN
VÉRIFIER LA SOLIDITÉ AVANT DE
PRENDRE LA ROUTE ET DE LES
INSPECTER RÉGULIÈREMENT
POUR EN CONTRÔLER L’ÉTAT,
L’AJUSTEMENT ET L’USURE.
VOUS DEVEZ DONC LIRE
ATTENTIVEMENT TOUTES LES
INSTRUCTIONS ET TOUS LES
AVERTISSEMENTS
ACCOMPAGNANT VOTRE
PRODUIT YAKIMA AVANT DE
L’INSTALLER ET DE L’UTILISER. SI
VOUS NE COMPRENEZ PAS
TOUTES LES INSTRUCTIONS ET
TOUS LES AVERTISSEMENTS, OU
SI VOUS N’AVEZ PAS DE
COMPÉTENCES EN MÉCANIQUE
ET NE COMPRENEZ PAS
PARFAITEMENT LA MÉTHODE DE
MONTAGE, VOUS DEVRIEZ FAIRE
INSTALLER LE PRODUIT PAR UN
PROFESSIONNEL, COMME UN
MÉCANICIEN OU UN
CARROSSIER COMPÉTENT.

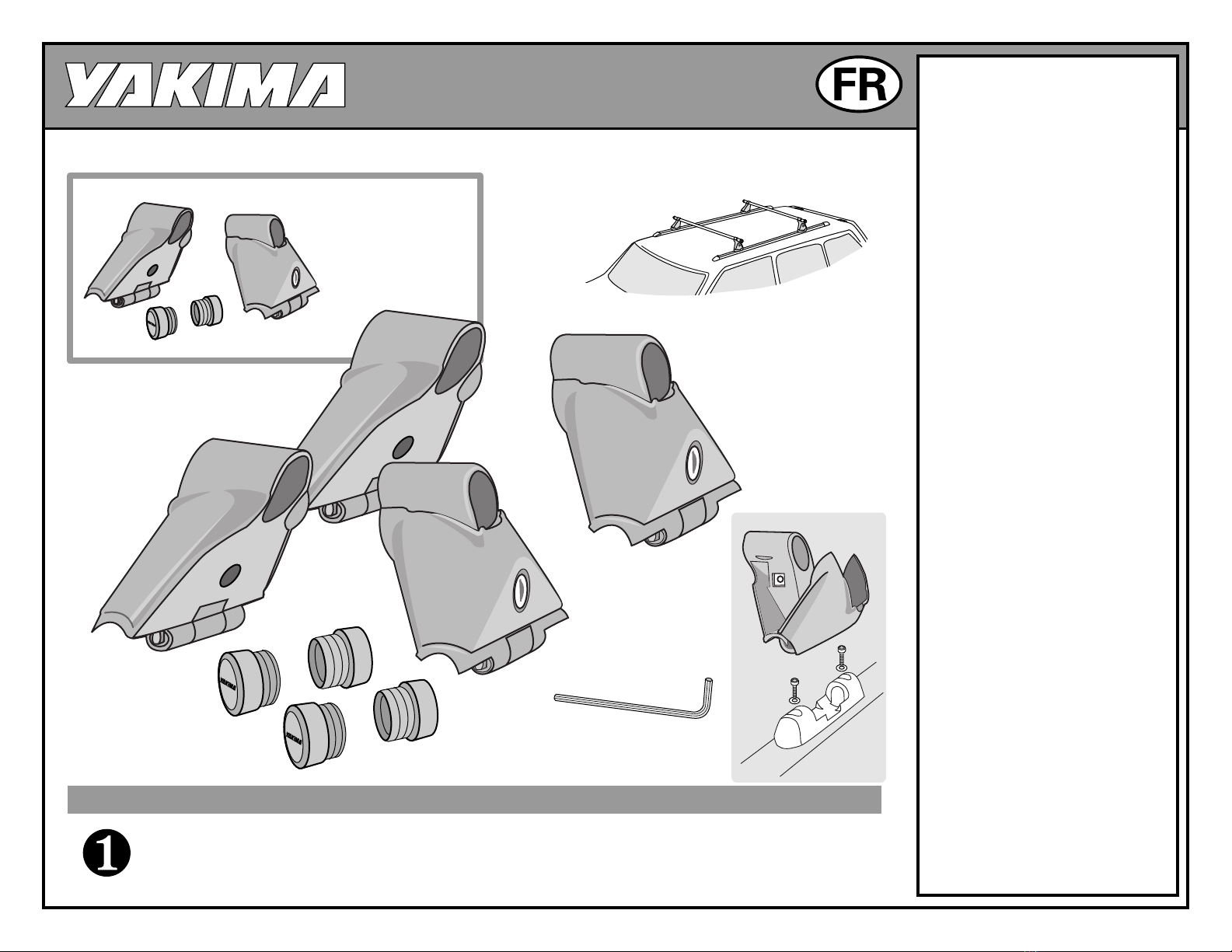

POUR COMMENCER:
Avant de commencer l’installation, les patins Landing Pad doivent avoir
été posés sur le véhicule.
Les patins Landing Pad sont spécifiques au véhicule et
s’achètent à part. Poser les patins Landing Pad avant
de poursuivre.
Ces instructions
s’appliquent aussi aux
pieds Control Towers
vendus à la paire.

1033015D-6/12
Enfiler deux pieds
sur chaque barre
transversale. Ne
pas serrer.
Enfoncer les bouchons d’extrémité sur
les bouts des barres.
Faire attention de garder les barres à l’horizontale:
n’étant pas serrés, les pieds pourraient tomber.
Déposer les pieds sur les patins. • Le pied ne peut pas s’emboîter
correctement sur le patin si le
capot n’est pas ouvert.
À l’aide de la clé fournie,
desserrer les pieds.
Pour ouvrir le capot, écarter les
côtés et tirer vers soi.
• Ouvrir le capot du pied et emboîter
le pied dans le patin.
DÉPOSER LES BARRES ET LES PIEDS SUR LE VÉHICULE:

1033015D-7/12
VÉRIFIER LE MONTAGE:
Prendre le bout des barres et
pousser vers le haut. Prendre
les barres près des pieds et
pousser vers l’avant et
l’arrière.
SI LES PIEDS GLISSENT OU SI LES BARRES TRANSVERSALES PEUVENT
TOURNER, VÉRIFIER LE SERRAGES DES VIS DES PIEDS.
Les serrures SKS® Lock Core sont
vendues en option.
Consulter les instructions qui accompagnent
les serrures quant à leur pose.
DISTANCE ENTRE LES
BARRES TRANSVERSALES:
L’écartement à donner aux barres
transversales Yakima dépend des
accessoires que l’on compte y installer.
Consulter la table d’écartement des
barres transversales pour connaître
l’écartement nécessaire en fonction de
vos accessoires.
(Consulter le dépositaire YAKIMA ou le
site www.yakima.com)
POSITION DE LA CHARGE:
POUR FACILITER LE CHARGEMENT,
DÉTERMINER QUEL ENDROIT SERA
LE PLUS PRATIQUE POUR LA
CHARGE, AVANT D’ACHEVER
L’INSTALLATION.
Serrer complètement les vis
hexagonales en passant la clé à
travers la fente des pieds.
En poussant vers le bas, finir de
serrer les pieds. Fermer les capots en les rabattant
en place.
Conseils de montage:
• La distance entre les pieds
avant et arrière doit être la
même des deux côtés du
véhicule.
FAIRE ATTENTION EN
OUVRANT LE HAYON.
Sur certains véhicules,
le hayon peut toucher
aux accessoires.

1033015D-8/12
SI VOUS AVEZ BESOIN DE
RENSEIGNEMENTS TECHNIQUES
COMPLÉMENTAIRES OU DE
PIÈCES DE RECHANGE:
prière de contacter votre
dépositaire ou appelez-nous au
[phone]
du lundi au vendredi, entre 7
heures et 17 heures, heure du
Pacifique.
CONSERVER CES INSTRUCTIONS!
SI UNE PARTIE QUELCONQUE d’un
accessoire ou d’un pied touche aux barres
transversales d’origine, et qu’il n’est pas
possible d’éloigner les barres d’origine,
celles-ci doivent être complètement
enlevées.
LES DISPOSITIFS DE FIXATION PEUVENT SE DESSERRER À
LA LONGUE. LES INSPECTER ET LES RESSERRER AU
BESOIN, ET AVANT CHAQUE UTILISATION.
AVANT DE PRENDRE LA
ROUTE:
TOUJOURS ATTACHER LES
CHARGES LONGUES (COMME
UNE EMBARCATION) À L’AVANT
ET À L’ARRIÈRE DU VÉHICULE. SI
ON NE FAIT PAS LES
VÉRIFICATIONS DE SÉCURITÉ
AVANT DE PRENDRE LA ROUTE,
ON RISQUE DE PROVOQUER
DES DOMMAGES, DES
BLESSURES OU MÊME LA MORT.
• Enlever le porte-
bagages.
ENLEVER LE PORTE-
BAGAGES ET LES
ACCESSOIRES
YAKIMA AVANT DE
PASSER DANS UN
LAVE-AUTO
AUTOMATIQUE.
Poser les caches sur les
patins quand les
pieds ne sont
pas en place.
• Déverrouiller les pieds
et ouvrir les capots.
Faire preuve
de prudence
quand on
charge ou
décharge des
objets lourds.
POUR ENLEVER LE PORTE-BAGAGES:
LA CHARGE MAXIMALE
EST SPÉCIFIQUE AU VÉHICULE.
On peut la trouver chez le
dépositaire Yakima ou sur le site
www.yakima.com.
Ce produit est couvert par la
garantie limitée « Tant que durera
notre hist. Pour se procurer une
copie de cette garantie, aller en
ligne à www.yakima.com <http://
www.yakima.com/>
ou nous envoyer un courriel à
[email protected]
<mailto:[email protected]>
ou appeler au [phone]

Control Towers
1033015D-9/12
AVISO IMPORTANTE!
ES FUNDAMENTAL QUE TODAS
LAS PARRILLAS Y ACCESORIOS
YAKIMA ESTÉN BIEN
COLOCADOS Y ASEGURADOS AL
VEHÍCULO. UNA INSTALACIÓN
DEFICIENTE PODRÍA RESULTAR
EN ACCIDENTE
AUTOMOVILÍSTICO Y PROVOCAR
HERIDAS GRAVES O MUERTE A
USTED O A TERCEROS. USTED ES
RESPONSABLE DE ASEGURAR
LAS PARRILLAS Y ACCESORIOS
AL VEHÍCULO, VERIFICANDO
UNIONES Y AMARRES ANTES DE
USAR E INSPECCIONANDO EL
AJUSTE DE LOS PRODUCTOS, SU
DESGASTE Y POSIBLES DAÑOS.
POR ELLO DEBE LEER Y
COMPRENDER TODAS LAS
INSTRUCCIONES Y
ADVERTENCIAS QUE VIENEN CON
LOS PRODUCTOS YAKIMA ANTES
DE INSTALARLOS O USARLOS. SI
NO ENTIENDE TODAS LAS
INSTRUCCIONES Y
ADVERTENCIAS, O NO TIENE
EXPERIENCIA EN MECÁNICA O
NO ESTÁ FAMILIARIZADO CON
LOS PROCEDIMIENTOS DE
INSTALACIÓN, HAGA INSTALAR
EL PRODUCTO POR UN
PROFESIONAL EN UN GARAGE
RECONOCIDO O UN TALLER DE
CARROCERÍA.¡
PARA COMENZAR:
Antes de comenzar una instalación, el vehículo debe tener Landing Pads
instaladas.
Las Landing Pads son almohadillas específicas de cada
vehículo que se compran por separado. Instale sus Landing
Pads antes de continuar con estas instrucciones.
Estas instrucciones se
aplican también a los
soportes Control Towers
vendidos en pares

1033015D-10/12
Deslice dos soportes
en cada travesaño. No
ajuste.
Introduzca los casquetes de
extremo en los extremos de los
travesaños.
Mantenga los travesaños horizontales; los
soportes flojos pueden deslizarse y caer.
Baje los soportes para que apoyen
en las Landing Pads. • No encaja adecuadamente en la Landing Pad a menos que la
cubierta esté abierta.
Con la llave proporcionada,
afloje los soportes.
Para abrir la cubierta, separe y
empuje hacia adelante.
• Abra la cubierta del Control
Tower y bájelo a la Landing
Pad.
COLOQUE LOS TRAVESAÑOS Y SOPORTES SOBRE EL VEHÍCULO:

1033015D-11/12
COMPRUEBE LA
INSTALACIÓN.
Empuje hacia arriba el
extremo del travesaño
para verificar. Agarre el
travesaño cerca de los
soportes y sacuda
SI EL SOPORTE SE DESLIZA O EL TRAVESAÑO GIRA, VERIFIQUE LOS
AJUSTES Y APRIETE LOS TORNILLOS
Los cerrojos SKS Lock Core
son opcionales.
Vea las instrucciones de Lock Core
para la instalación.
SEPARACIÓN DE
TRAVESAÑOS:
La distancia entre travesaños Yakima
depende de los accesorios que desee
transportar. En la Tabla de separación de
travesaños figura la separación que
requieren sus accesorios.
(Consulte a su concesionario Yakima o
visite el sitio www.yakima.com)
UBICACIÓN DE LA CARGA:
PARA FACILITAR LA CARGA,
CONSIDERE CUÁL SERÁ LA
UBICACIÓN MÁS CONVENIENTE
ANTES DE COMPLETAR LA
INSTALACIÓN.
Ajuste completamente los tornillos
hexagonales a través de las ranuras
de los Control Towers.
Empuje hacia abajo y ajuste
completamente los soportes. Cierre las cubiertas con fuerza.
Sugerencias de instalación:
• Mida iguales distancias
desde los soportes
delanteros.
TENGA CUIDADO AL ABRIR
LA PUERTA TRASERA.
En algunos vehículos, es
inevitable que la puerta trasera
interfiera con los accesorios.

1033015D-12/12
¡CONSERVE ESTAS INSTRUCCIONES!
SI NECESITA MÁS ASISTENCIA
TÉCNICA O REPUESTOS:
comuníquese con su
concesionario o llámenos al
[phone]
de lunes a viernes de
7:00 A.M. a 5:00 P.M.
hora del Pacífico.
SI ALGUNA PARTE DE un accesorio o
soporte toca los travesaños instalados
de fábrica, y éstos no puede apartarse,
deben quitarse completamente
LAS UNIONES Y PIEZAS DE MONTAJE
PUEDEN AFLOJARSE CON EL TIEMPO.
VERIFIQUE Y AJUSTE SI ES NECESARIO,
ANTES DE CADA USO.
ANTES DE PARTIR:
AMARRE LAS PARTES
DELANTERA Y TRASERA DE LAS
CARGAS A LOS EXTREMOS DEL
VEHÍCULO PARA UN
TRANSPORTE SEGURO. SI NO
LO HACE PODRÍA RESULTAR EN
DAÑOS A LA PROPIEDAD,
HERIDAS CORPORALES O
MUERTE.
• Quite la parrilla.
QUITE SU PARRILLA
Y ACCESORIOS
YAKIMA ANTES DE
ENTRAR EN
LAVADEROS
AUTOMÁTICOS DE
AUTOS.
Use la cubierta de la
Landing Pad cuando
no esté
utilizando el
Control
Tower.
• Destrabe el soporte y
abra la cubierta.
Tenga cuidado
al cargar o
descargar
objetos
pesados.
PARA QUITAR LA PARRILLA:
EL PESO MAXIMO
DEPENDE DE SU VEHÍCULO
y está indicado en la Lista de
compatibilidad con su
concesionario Yakima.
Este producto está cubierto por
la garantía limitada a vida
“mientras dure el romance” de
YAKIMA. Para obtener una
copia de esta garantía,
visítenos en
www.yakima.com, envíenos
un correo electrónico a
[email protected] o
llámenos al [phone].
