Yakima FlipSide 4 User manual

1033438N-1/18
FlipSide 4
FLIPSIDE (1X)
RUBBER STRAP (12X)
WASHER (1X)
HITCH BOLT (1X)
SAFETY CLIP (1X)
HITCH LOCK (1X)
PIVOT BUSHING (1X)
PIVOT PLATE (1X)
LARGE WASHER (1X)
LOCKING PIVOT BOLT (1X)
LOCK WASHER (1X)
PIVOT COVER (1X)
HEX WRENCH (1X)
IMPORTANT WARNING
ItIs crItIcal that all yakIma racks and accessorIes be properly and securely attached to your vehIcle. Improper attachment could
result In an automobIle accIdent, and could cause serIous bodIly Injury or death to you or to others. you are responsIble for
securIng the racks and accessorIes to your car, checkIng the attachments prIor to use, and perIodIcally InspectIng the products
for adjustment, wear, and damage. therefore, you must read and understand all of the InstructIons and cautIons supplIed wIth
your yakIma product prIor to InstallatIon or use. Ifyou do not understand all of the InstructIons and cautIons, or If you have no
mechanIcal experIence and are not thoroughly famIlIar wIth the InstallatIon procedures, you should have the product Installed by a
professIonal Installer such as aqualIfIed garage or auto body shop.
USE ONLY YAKIMA ADAPTERS WITH
THIS PRODUCT. DO NOT USE ANY
OTHER BRAND TONGUE ADAPTER.
DO NOT USE THIS
PRODUCT WITH
HITCH EXTENDERS.
For Your
Safety
Warranty
Registration
on-line
YAKIMA.com
TOOLS REQUIRED:
ADJUSTABLE WRENCH
TubeTop
Required for bikes with
step-through/Ladies
frames or bikes with
slanted top tubes.
Part #8002531
HitchSki
Carries up to 6 pairs of
skis or 4 snowboards
Part #8002418
To purchase any Yakima
accessory visit Yakima.
com or contact your
local dealer.
PURCHASE
SEPARATELY:
Part #1033438 Rev.N

Bushing pre installed to
show correct orientation.
1033438N-2/18
INSTALL BOLT, AND WASHER.
FOR 1-1/4" HITCHES: REMOVE THE 2" HITCH ADAPTER, AND SLEEVE.
Remove the hex
bolt from the
adapter using hex
wrench.
FOR 2" HITCHES: PROCEED TO NEXT STEP.
Remove the adapter
from the tongue.
Remove the sleeve
from the tongue.

step on axle.

large washer.
IMPORTANT: You should
not be able to pivot
mast without the tongue
mounted in hitch receiver.
INSTALL TONGUE TO MAST
Put pivot
plate in
place.
Bolt cannot be adjusted after adhesive
patch sets. Patch sets quickly!
FULLY TIGHTEN with adjustable
wrench until very snug.
If the bushing slides

replace as shown with
the lip side up.
Insert mast
through tongue.
Lay mast
assembly
down flat
on a clean
non abrasive
surface.
Read and remove
"Important Warning" tag.

1033438N-3/18
INSTALL HITCH BOLT, LOCK-WASHER, AND WASHER.
TIGHTEN with
adjustable wrench.
INSTALL SAFETY PIN OR LOCK TONGUE TO THE HITCH.
IF SPARE TIRE CAUSES

USE THIS PRODUCT!
Align the holes in
the receiver to the
holes in the base.
INSERT TONGUE INTO
VEHICLE'S HITCH.

lock the lock.


by pulling on lock.


INSTALL PIVOT COVER.
Being careful
not to pinch
your hand, snap
the pivot cover
into place
Install bolt,
lock washer,
and washer
from right side
of receiver.


EXTEND ARMS.
RAISE ARMS COMPLETELY.



the arms from locked-down position.
Arms will lock into position.
CAUTION
Keep fingers away from
ALL moving parts!
OR

A Yakima TubeTop
(see cover page) may
be required to carry
your bike safely.
Failure to load
bikes properly can
result in property


• Stabilize the bike
frame in the cradle.
Arrange bikes for
best stabilization.

interference.

LOAD REMAINING BIKES.
PULL STRAPS TIGHTLY OVER
FRAME, HOOK INTO PLACE.
The straps can be routed
under the brake cables.
Bikes should be as level as possible to avoid
ground clearance issues and possible ejections.
LOAD LARGEST OR HEAVIEST BIKE FIRST.
•Alwaysloadrst
bike with chain
away from vehicle.
•Compresscradles
against stabilizer.
CRADLE POSITIONING:
ATTACH ONE RUBBER STRAP TO
EACH CRADLE AND STABILIZER.
stabilizer Close cradles while
loading bikes.
To slide cradles along
the carrier arms, close
cradle and stabilizer.

1033438N-5/18

recess at rear of mast.
CAUTION: DO NOT FOLD FLIPSIDE DOWN OVER
A HOT EXHAUST PIPE! THE FLIPSIDE CAN FOLD
DOWN TO EITHER SIDE, ALWAYS FOLD IT AWAY
FROM YOUR VEHICLE'S EXHAUST PIPE.



YOU MUST USE THE LOCKING CABLE
WHEN CARRYING BIKES.
TO FOLD MAST DOWN AND ACCESS REAR:


pulling lever.


CAUTION: KEEP FINGERS AWAY
FROM ALL MOVING PARTS!
NEVER OPERATE VEHICLE WITH
MAST IN DOWN POSITION!
LOCK BIKES TO CARRIER. 


PERFORM SAFETY CHECKS
IF YOUR VEHICLE HAS A
REAR HATCH:
On some vehicles, hatch
interference is unavoidable.
Use caution when opening
your hatch.





LOWERING THE ARMS:

1033438N-6/18
"click"
WARNING
This product is covered by YAKIMA’s
“Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty, go online to www.yakima.com
or email us at [email protected]
or call [phone]
MAINTENANCE
Use non-water soluble lubricant on moving
metal parts. Use a soft cloth with water and
mild detergent to clean rubber parts.
Mast must be locked in place before
loading bikes or moving vehicle!
K E E P T H E S E I N S T R U C T I O N S !
Attachment hardware can loosen over time.
Check before each use, and tighten if necessary.
Failure to perform safety checks can result in
property damage, personal injury, or death.

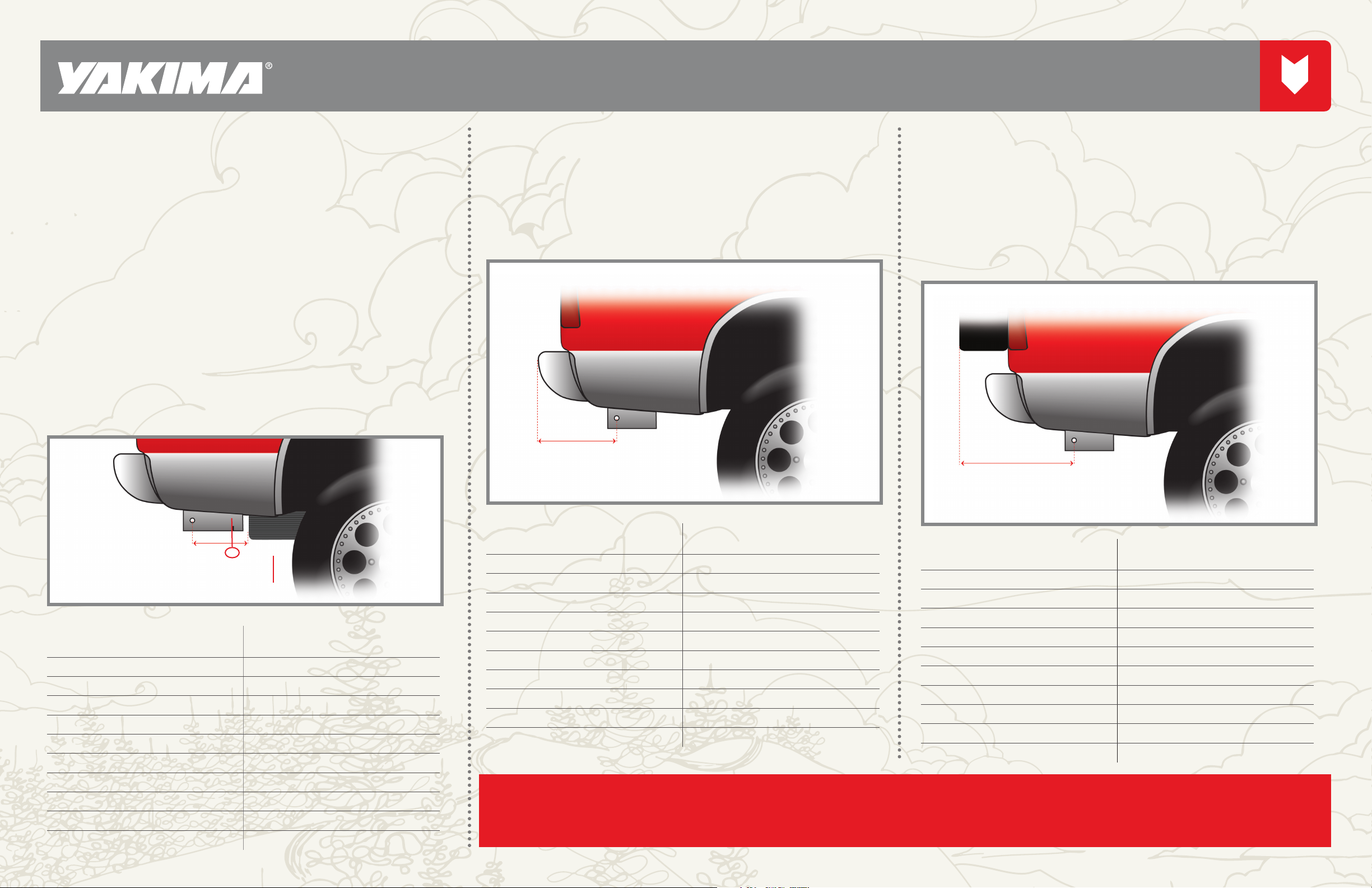

— USE —





covers or motors.

— INSTALLATION —

interference.

recreational vehicles.


IMPORTANT LOAD LIMITS


TECHNICAL ASSISTANCE OR
REPLACEMENT PARTS:
http://www.yakima.com,
or contact your dealer, or call
[phone]
Monday through Friday
7:00 am to 5:00 pm PST.

Some undersized receivers may not accept this product.
If you do not know the capabilities of your hitch receiver, consult an automotive professional.

1033438N-7/18
FlipSide 4
FLIPSIDE (1X)
SANGLE DE
CAOUTCHOUC
POUR (12X)
RONDELLE (1X)
BOULON D'ATTELAGE (1X)
PINCE DE
SÉCURITÉ (1X)
VERROU D'ATTELAGE (1X)
DOUILLE D'ARTICULATION (1X)
PLAQUE D'ARTICULATION (1X)
GROSSE RONDELLE (1X)
BOULON D'ARRÊT
D'ARTICULATION (X 1)
RONDELLE DE BLOCAGE (1X)
COUVERCLE DE L'AXE

CLÉ HEXAGONALE (1X)
Avertissement importAnt
Ilest ImpératIf que les porte-bagages et les accessoIres yakIma soIent correctement et solIdement fIxés au véhIcule. unmontage
mal réalIsé pourraIt provoquer un accIdent d'automobIle, quI pourraIt entraîner des blessures graves ou même la mort, àvous ou
àd'autres personnes. vous êtes responsable de l'InstallatIon du porte-bagages et des accessoIres sur votre véhIcule, d'en vérIfIer
la solIdIté avant de prendre la route et de les Inspecter régulIèrement pour en contrôler l'état, l'ajustement et l'usure. vous devez
donc lIre attentIvement toutes les InstructIons et tous les avertIssements accompagnant votre produIt yakIma avant de l'Installer
et de l'utIlIser. sIvous ne comprenez pas toutes les InstructIons et tous les avertIssements, ou sI vous n'avez pas de compétences
en mécanIque et ne comprenez pas parfaItement la méthode de montage, vous devrIez faIre Installer le produIt par un professIonnel,
comme un mécanIcIen ou un carrossIer compétent.
UTILISER SEULEMENT LES ADAPTATEURS
YAKIMA AVEC CE PRODUIT. N'UTILISER
AUCUNE AUTRE MARQUE D'ADAPTATEUR
DE LANGUETTE.
NE PAS UTILISER CE
PRODUIT AVEC DES
RALLONGES D'ATTELAGE.
OUTILS NÉCESSAIRES:
clé à molette
TubeTop
Nécessaire pour les vélos
pour dames ou dont le tube
horizontal est fortement
incliné vers le bas ou
présente un angle. Article
no 8002531.
HitchSki
Attelage de ski
Peut porter jusqu'à 6 paires
de skis ou 4 planches à
neige. Article no 8002418
Pour acheter tout

consulter le site Yakima.
com ou contacter le
revendeur le plus proche.
ACHETER À PART :

Bushing pre installed to
show correct orientation.
1033438N-8/18
INSTALLER LA LANGUETTE SUR LE MÂT
Mettre la
plaque de
pivot en place.
INSTALLER LE BOULON, ET LA RONDELLE.
POUR LES ATTELAGES DE 3,17 CM (1-1/4 PO) : ENLEVER
L'ADAPTATEUR D'ATTELAGE DE 5 CM (2 PO) ET LE MANCHON.
Enlever le boulon
de l'adaptateur
en utilisant la clé
hexagonale.
POUR LES ATTELAGES DE 5 CM (2 PO) : PASSER À L'ÉTAPE SUIVANTE.
Enlever l'adaptateur
de la languette.
Enlever le manchon
de la languette.
Utiliser ce
trou.

s'ajuster par-dessus l'épaulement de
l'axe.

travers grosse rondelle.
On ne pourra plus régler le boulon une
fois que l'adhésif aura pris. L'adhésif
prend rapidement !

IMPORTANT : on ne devrait
pas pouvoir faire pivoter le
mât sans que la languette

Si la douille se déloge

remettre en place avec

tel qu'illustré.

dans la languette.
Coucher
le mât sur
une surface
propre non
abrasive.
Lire et enlever l'étiquette
"Avertissement important".

1033438N-9/18
INSTALLER LE BOULON, RONDELLE DE BLOCAGE,
ET RONDELLE.
SERRER avec la

POSER LA BROCHE DE SÛRETÉ OU LA SERRURE D'ATTELAGE.
SI LA ROUE DE SECOURS

UTILISER CE PRODUIT!
Aligner les trous dans le
dispositif récepteur avec
ceux de la base.
INSÉRER LA LANGUETTE
DANS L'ATTELAGE DU
VÉHICULE.

d'attelage au bout du
boulon.

verrouiller la serrure.

la serrure est bien
engagée.

Poser la serrure
d'attelage.
ÉTENDRE LES BRAS.
SOULEVER COMPLÈTEMENT LES BRAS.



les bras de leur position abaissée.
Les bras se verrouillent en position.
MISE EN GARDE
Garder les doigts loin de
TOUTE pièce mobile!
Poser la broche
de sûreté.
Installer le
boulon, et
rondelle de
blocage,
rondelle à partir
du côté droit
du dispositif
récepteur.
INSTALLER LE COUVERCLE DE
L'AXE D’ARTICULATION.
En prenant soin de ne
pas pincer votre main,
enclencher en place
le couvercle de l’axe
d’articulation.


sur le côté.
OU


pour éviter l'encombrement.

solidement toutes les sangles.
CHARGER LE RESTE DES
BICYCLETTES.
TIRER LES SANGLES POUR BIEN LES SERRER
SUR LE CADRE, AVEC LE CROCHET EN PLACE.
Les sangles peuvent être acheminées
sous les câbles de frein.
POSITIONNEMENT DU BERCEAU
FIXER UNE SANGLE EN
CAOUTCHOUC SUR CHAQUE
BERCEAU ET STABILISATEUR.
stabilisateur
Fermer les berceaux
pendant que les bicyclettes
sont chargées.
Pour faire glisser
les berceaux le long
des bras porteurs,
fermer le berceau et le
stabilisateur.
CHARGER LA BICYCLETTE LA PLUS GROSSE OU LA PLUS LOURDE EN PREMIER.
•Toujourschargerla
première bicyclette
avec la chaîne à
l'opposé du véhicule.
•Comprimerles
berceaux contre le
stabilisateur.
• Stabiliser le cadre de
la bicyclette dans le
berceau. Placer les
bicyclettes de manière
à obtenir la meilleure
stabilisation.
Il faudra peut-être
employer un tube
TubeTop Yakima (voir la
page couverture) pour
transporter le vélo de
manière sécuritaire.
Si les vélos ne sont pas

risque de provoquer des

ou même la mort.
Les vélos doivent être le plus près possible de
l'horizontale pour éviter qu'ils ne touchent par
terre et ne risquent de tomber.
