Yakima K571 User manual

1/1023-13-571-Rev12
Please Recycle
K571 Instructions
ALWAYS REFER TO OUR WEBSITE FOR THE LATEST VERSION OF INSTRUCTIONS.
BESUCHEN SIE IMMER UNSERE WEBSITES, UM DIE NEUESTE VERSION DER ANWEISUNGEN ZU ERHALTEN.
CONSULTE NUESTRAS PÁGINAS WEB PARA VER LA ÚLTIMA VERSIÓN DE LAS INSTRUCCIONES.
RÉFÉREZ VOUS TOUJOURS À NOS SITES INTERNET POUR CONSULTER LA DERNIÈRE VERSION DES INSTRUCTIONS.
DEN NYESTE VERSJONEN AV INSTRUKSJONENE ER ALLTID TILGJENGELIG PÅ VÅRE NETTSIDER.
CONSULTE SEMPRE OS NOSSOS WEBSITES PARA OBTER A MAIS RECENTE VERSÃO DAS INSTRUÇÕES.
АКТУАЛЬНАЯ ВЕРСИЯ ИНСТРУКЦИИ ДОСТУПНА НА НАШЕМ САЙТЕ.
FARE SEMPRE RIFERIMENTO AI NOSTRI SITI WEB PER L’ULTIMA VERSIONE DELLE ISTRUZIONI.
ZAWSZE SPRAWDZAJ NASZĄSTRONĘINTERNETOWĄ,ABY UZYSKAĆNAJNOWSZĄWERSJĘINSTRUKCJI.
NEJNOVĚJŠÍ VERZI POKYNŮVŽDY NAJDETE NA NAŠÍ WEBOVÉ STRÁNCE.
POSLEDNÚ VERZIU POKYNOV VŽDY NÁJDETE NA NAŠICH WEBOVÝCH STRÁNKACH.
RAADPLEEG ALTIJD ONZE WEBSITES VOOR DE MEEST RECENTE VERSIE VAN DE INSTRUCTIES.
SE ALLTID VÅRA WEBBPLATSER FÖR DEN SENASTE VERSIONEN AV INSTRUKTIONERNA.
DEN NYESTE VERSION AF VEJLEDNINGERNE ER ALTID TILGÆNGELIG PÅ VORES HJEMMESIDER.
ОСТАННЯ ВЕРСІЯ ІНСТРУКЦІЇ ЗАВЖДИ ДОСТУПНА НА НАШОМУ САЙТІ.
KATSO AINA VERKKOSIVUSTOILTAMME UUSIN VERSIO OHJEISTA.
EN
DE
ES
FR
NO
PT
RU
IT
PL
CS
SK
NL
SV
DK
UA
FI
MAX kg (lb)
++ =
kg (lb)
MAX
BMW 1 Series E82, 2dr Coupe 07-13 AU, EU, NZ, ZA 75 kg (165 lb) 75 kg (165 lb)
BMW 1 Series E82, 2dr Coupe 11-11 CN 75 kg (165 lb) 75 kg (165 lb)
BMW 3 Series GT, 5dr Hatch 13+ AU, CN, EU, NZ, ZA 75 kg (165 lb) 75 kg (165 lb)
BMW 3 Series,4dr Sedan Feb 12-15 EU 75 kg (165 lb) 75 kg (165 lb)
BMW 3 Series,4dr Sedan May 12 -Sep 15 AU, NZ, ZA 75 kg (165 lb) 75 kg (165 lb)
BMW 3 Series,4dr Sedan 13-15 CN 75 kg (165 lb) 75 kg (165 lb)
F T S
HD
THD

2/1023-13-571-Rev12
Please Recycle
BMW 3 Series,4dr Sedan 15-19 EU 75 kg (165 lb) 75 kg (165 lb)
BMW 3 Series,4dr Sedan Oct 15-Apr 19 AU, NZ 75 kg (165 lb) 75 kg (165 lb)
BMW 3 Series,4dr Sedan Oct 15-19 ZA 75 kg (165 lb) 75 kg (165 lb)
BMW 3 Series,4dr Sedan 16-17 CN 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series Gran Coupe, 4dr Coupe 14-16 CN 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series Gran Coupe, 4dr Coupe 14-17 EU,ZA 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series Gran Coupe, 4dr Coupe 14-Jul 17 AU, NZ 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series Gran Coupe, 4dr Coupe 17-21 EU,ZA 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series Gran Coupe, 4dr Coupe Aug 17-Nov 21 AU, NZ 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series,2dr Coupe 14-16 CN 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series,2dr Coupe 14-17 EU,ZA 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series,2dr Coupe 14-Jul 17 AU, NZ 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series,2dr Coupe 17-20 EU,ZA 75 kg (165 lb) 75 kg (165 lb)
BMW 4 Series,2dr Coupe Aug 17-Sep 20 AU, NZ 75 kg (165 lb) 75 kg (165 lb)
BMW Alpina B4S, 2dr Coupe 18+ AU, EU 75 kg (165 lb) 75 kg (165 lb)
F T S HD
THD

3/1023-13-571-Rev12
Please Recycle
11-04-234
11-04-233
M6 x 80 mm
CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO
ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS
FLUSH (F) THROUGH (T) HEAVY DUTY (HD) STANDARD (S)
T
FSHD THD
COMPATIBLE WITH • KOMPATIBEL MIT • COMPATIBLE CON • COMPATIBLE AVEC • KOMPATIBEL MED
• COMPATÍVEL COM • СОВМЕСТИМ С• COMPATIBLE CON • KOMPATYBILNY Z • KOMPATIBILNÍ S
• KOMPATIBILNÉ S • COMPATIBLE MET • KOMPATIBEL MED • KOMPATIBEL MED • СУМІСНИЙ З•
YHTEENSOPIVA
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
TRIM HD (THD)

4/1023-13-571-Rev12
Please Recycle
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
1 2
x10
a
x4x4
F/T
HD/S
T
F
HD
S
THD

5/1023-13-571-Rev12
Please Recycle
1.
2.
5
1 Nm
(8.85 lb-in)
3.
3.
x4
x4x4
4
3

6/1023-13-571-Rev12
Please Recycle
x4
6
11-04-xxx-x
7
8
FR = 11-04-233
= 11-04-234
= 11-04-234
= 11-04-233
FL
RR
RL
FR
FL
RR
RL
FR
RR
FL RL x2
PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO
UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

7/1023-13-571-Rev12
Please Recycle
9
B
A
X mm (X”)
2
1
X mm (X”)
PRESS
F
PRESS
T
PRESS
HD S
THD
T
FT
T
T
HD T
S
T
THD
xx
xx
==
==
==
==

8/1023-13-571-Rev12
Please Recycle

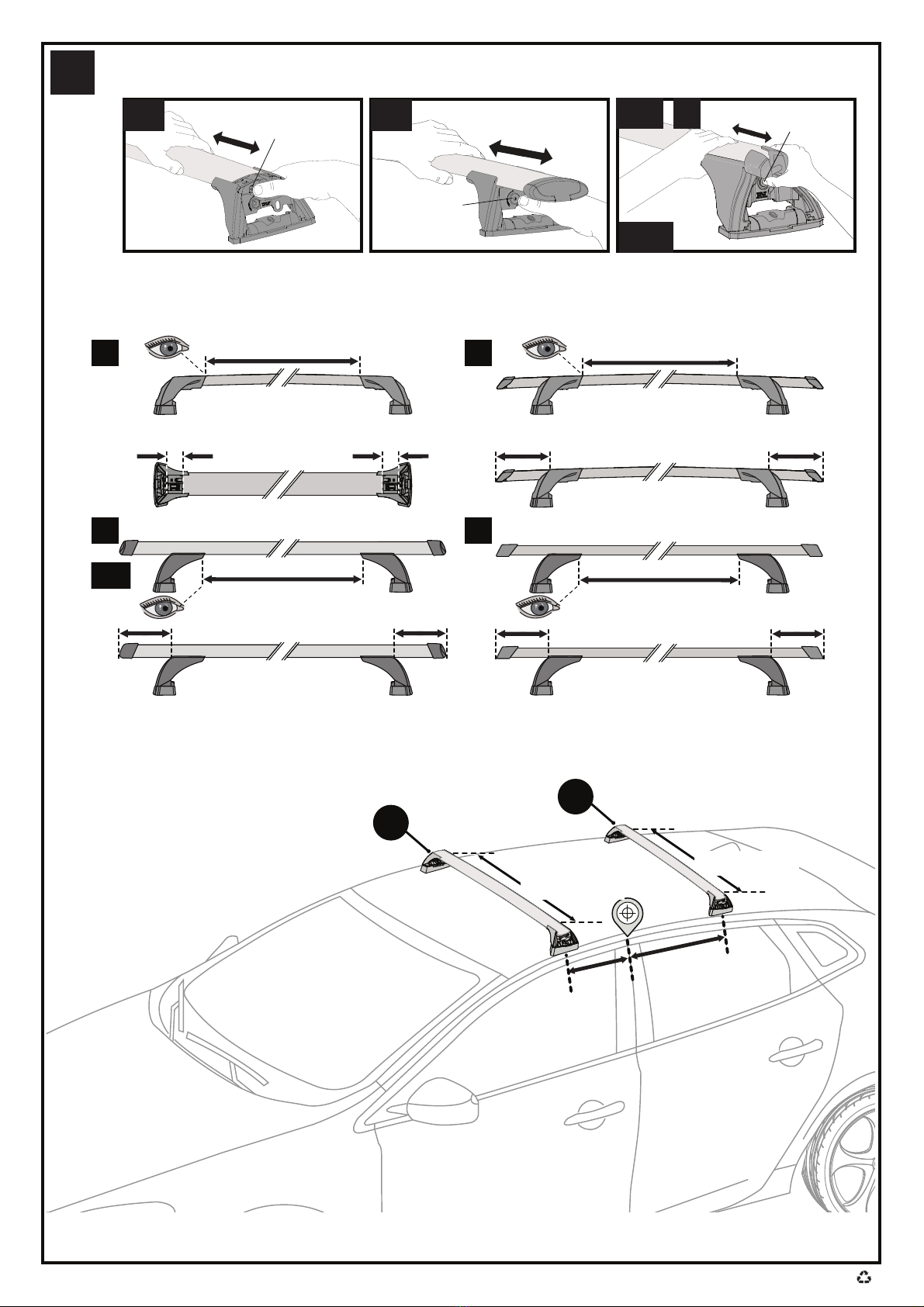

12AB
BMW 1 Series E82, 2dr Coupe 07-13 AU, EU, NZ, ZA X = 825 mm (32 1/2”) X = 815 mm (32 1/8”) A = 470 mm (18 1/2”) B = 270 mm (10 5/8”)
BMW 1 Series E82, 2dr Coupe 11-11 CN X = 825 mm (32 1/2”) X = 815 mm (32 1/8”) A = 470 mm (18 1/2”) B = 270 mm (10 5/8”)
BMW 3 Series GT, 5dr Hatch 13+ AU, CN, EU, NZ, ZA X = 890 mm (35”) X = 832 mm (32 3/4”) A = 340 mm (13 3/8”) B = 370 mm (14 5/8”)
BMW 3 Series,4dr Sedan Feb 12-15 EU X = 867 mm (34 1/8”) X = 843 mm (33 1/4”) A = 305 mm (12”) B = 430 mm (16 7/8”)
BMW 3 Series,4dr Sedan May 12 -Sep 15 AU, NZ, ZA X = 867 mm (34 1/8”) X = 843 mm (33 1/4”) A = 305 mm (12”) B = 430 mm (16 7/8”)
BMW 3 Series,4dr Sedan 13-15 CN X = 867 mm (34 1/8”) X = 843 mm (33 1/4”) A = 305 mm (12”) B = 430 mm (16 7/8”)
BMW 3 Series,4dr Sedan 15-19 EU X = 867 mm (34 1/8”) X = 843 mm (33 1/4”) A = 305 mm (12”) B = 430 mm (16 7/8”)
BMW 3 Series,4dr Sedan Oct 15-Apr 19 AU, NZ X = 867 mm (34 1/8”) X = 843 mm (33 1/4”) A = 305 mm (12”) B = 430 mm (16 7/8”)
BMW 3 Series,4dr Sedan Oct 15-19 ZA X = 867 mm (34 1/8”) X = 843 mm (33 1/4”) A = 305 mm (12”) B = 430 mm (16 7/8”)
BMW 3 Series,4dr Sedan 16-17 CN X = 867 mm (34 1/8”) X = 843 mm (33 1/4”) A = 305 mm (12”) B = 430 mm (16 7/8”)
BMW 4 Series Gran Coupe,4dr Coupe 14-16 CN X = 845 mm (33 1/4”) X = 830 mm (32 5/8”) A = 290 mm (11 3/8”) B = 400 mm (15 3/4”)
BMW 4 Series Gran Coupe,4dr Coupe 14-17 EU,ZA X = 845 mm (33 1/4”) X = 830 mm (32 5/8”) A = 290 mm (11 3/8”) B = 400 mm (15 3/4”)
BMW 4 Series Gran Coupe,4dr Coupe 14-Jul 17 AU, NZ X = 845 mm (33 1/4”) X = 830 mm (32 5/8”) A = 290 mm (11 3/8”) B = 400 mm (15 3/4”)
BMW 4 Series Gran Coupe,4dr Coupe 17-21 EU,ZA X = 845 mm (33 1/4”) X = 830 mm (32 5/8”) A = 290 mm (11 3/8”) B = 400 mm (15 3/4”)
BMW 4 Series Gran Coupe,4dr Coupe Aug
17-Nov 21
AU, NZ X = 845 mm (33 1/4”) X = 830 mm (32 5/8”) A = 290 mm (11 3/8”) B = 400 mm (15 3/4”)
BMW 4 Series,2dr Coupe 14-16 CN X = 840 mm (33 1/8”) X = 845 mm (33 1/4”) A = 480 mm (18 7/8”) B = 190 mm (7 1/2”)
BMW 4 Series,2dr Coupe 14-17 EU,ZA X = 840 mm (33 1/8”) X = 845 mm (33 1/4”) A = 480 mm (18 7/8”) B = 190 mm (7 1/2”)
BMW 4 Series,2dr Coupe 14-Jul 17 AU, NZ X = 840 mm (33 1/8”) X = 845 mm (33 1/4”) A = 480 mm (18 7/8”) B = 190 mm (7 1/2”)
BMW 4 Series,2dr Coupe 17-20 EU,ZA X = 840 mm (33 1/8”) X = 845 mm (33 1/4”) A = 480 mm (18 7/8”) B = 190 mm (7 1/2”)
BMW 4 Series,2dr Coupe Aug 17-Sep 20 AU, NZ X = 840 mm (33 1/8”) X = 845 mm (33 1/4”) A = 480 mm (18 7/8”) B = 190 mm (7 1/2”)
BMW Alpina B4S, 2dr Coupe 18+ AU, EU X = 850 mm (33 1/2”) X = 845 mm (33 1/4”) A = 465 mm (18 1/4”) B = 205 mm (8 1/8”)
x4
10
a
2 Nm
(18 lb-in)

9/1023-13-571-Rev12
Please Recycle
HD
TF
S
THD
x4
12
x4
13
11
x4

10/1023-13-571-Rev12
Please Recycle
Kxxxx Fitting Kit
Kxxx Fitting Kit
•
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
F T P HD
kg(lb)
kg(lb)
kg(lb)
kg (lb)
>
kg(lb)
kg (lb)
<
++ =
kg (lb)
REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ɈȻəɁȺɌȿɅɖɇɈ • OBBLIGATORIO
POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ɉɈɌɊȱȻɇȺ • EDELLYTETÄÄN
MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg
ɆȺɄɋɂɆɍɆ ɤɝ • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg
MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • ɆȺɄɋɂɆȺɅɖɇȺ kg • ENIMMÄISMÄÄRÄ kg
•
•
4X
50 km
R8A9N1D
4X
XX kg
MAX.
XX kg
MAX.
++
10
25
Usewith these roof racks:
4
FI
DK
UA

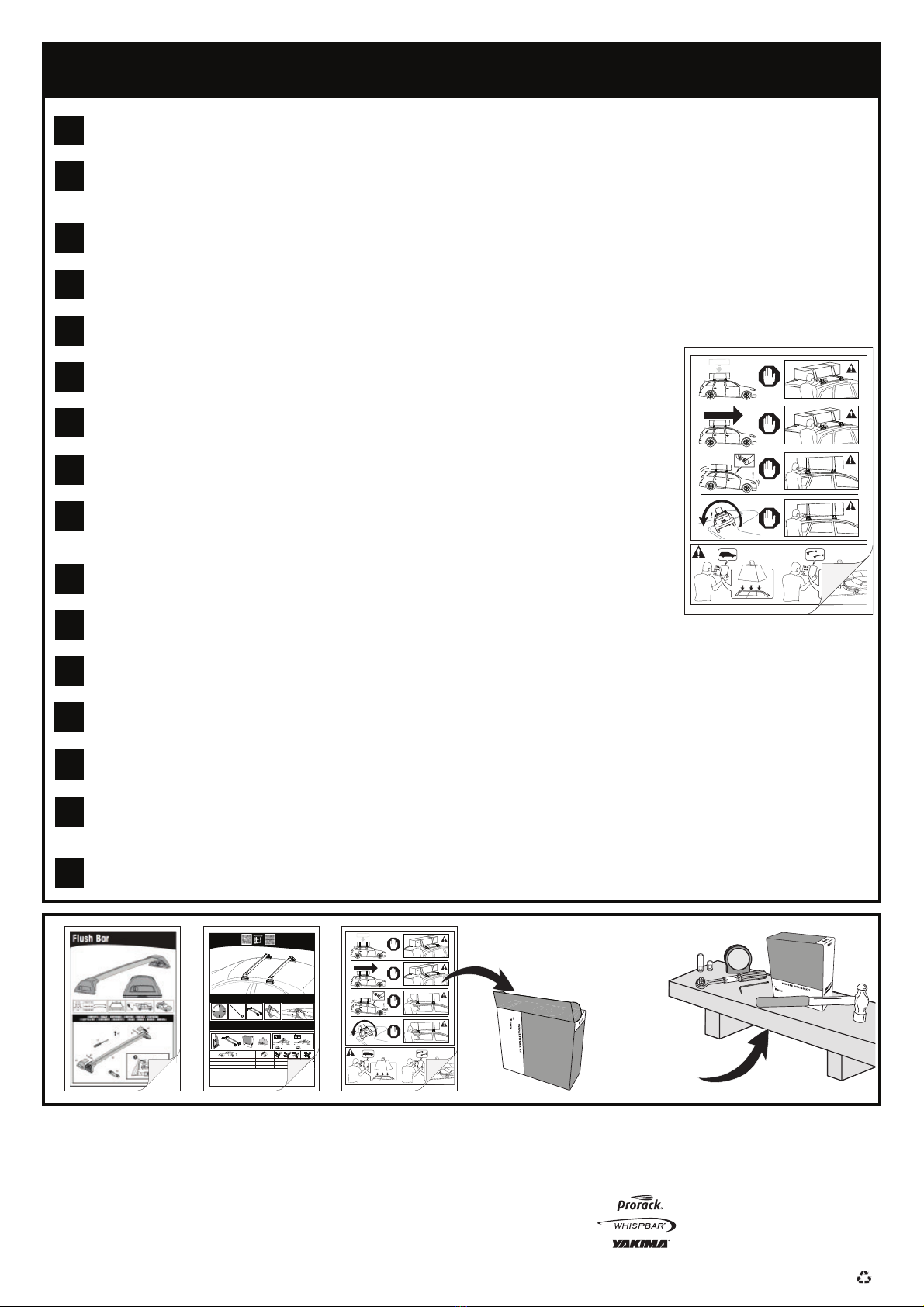

Please read safety and warranty booklet included with this product prior to use.
