Yakima KayakStackers User manual

KayakStackers
1033425B-1/15 Part #1033425 Rev.B
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO
OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS PRIOR
TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ
AND UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION
OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE
AND ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A
PROFESSIONAL INSTALLER SUCH AS A QUALIFIED GARAGE OR AUTO BODY SHOP.

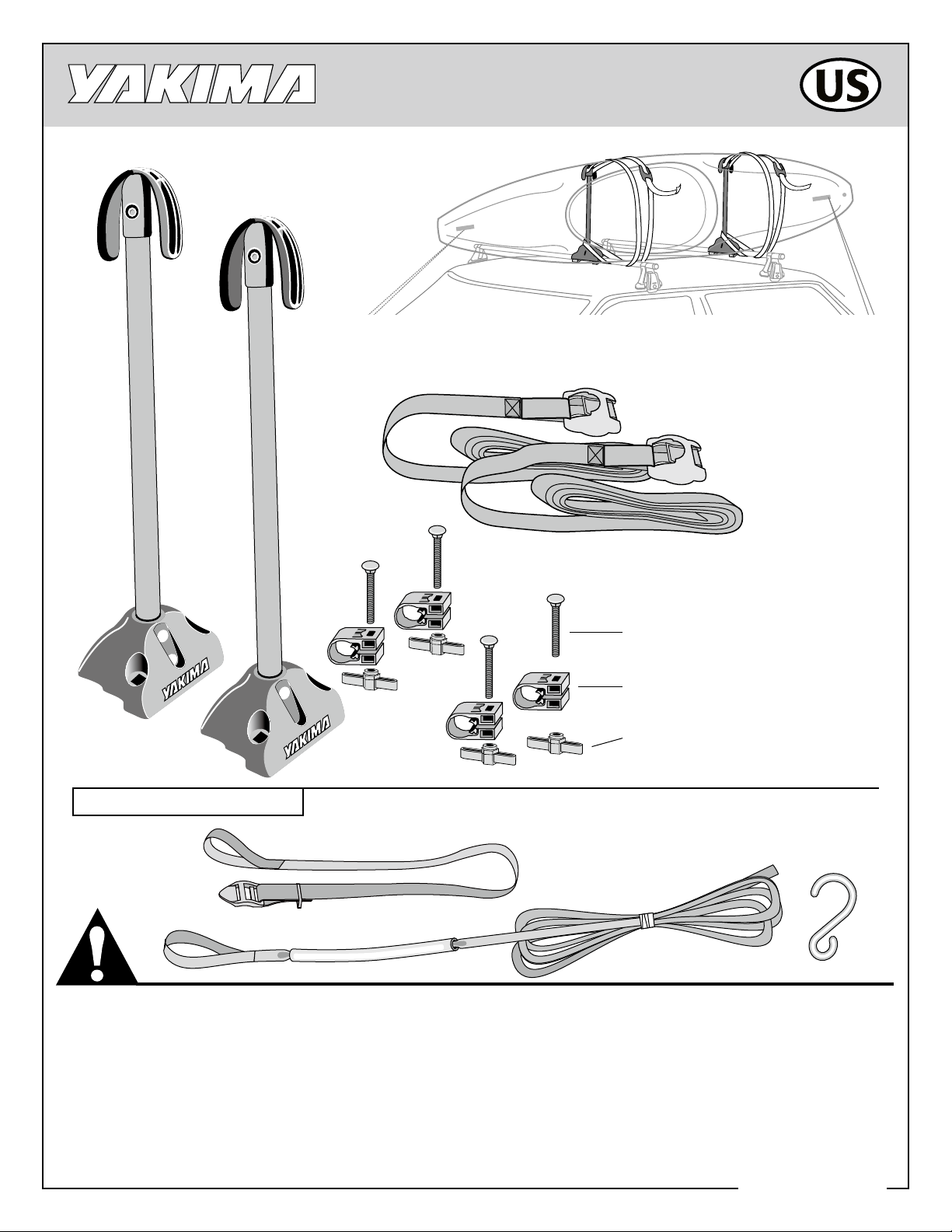

KAYAK STACKER (2X)
CARRIAGE BOLT (4X)
HEAVY DUTY STRAP (2X)
SNAP AROUND (4X)
HEX KEY (4X)
MINIMUM CROSSBAR SPREAD 30”
Steel Hook (2X)
Plain Strap (2X)
Plastic Tube (2X)
Buckle (2X)
BOW STERN TIE DOWN

1033425B-2/15
Remove the
tabs with
scissors or
pliers.
Loosen the tabs in the
SnapArounds by bending
them repeatedly.
ROUND
DO YOU HAVE - SQUARE - ROUND - OR FACTORY CROSSBARS?
FACTORY
BARS
SQUARE
Attach two
SnapArounds per bar.
Attach two MightyMounts
per bar.
If your MightyMounts require
bar caps, install them now.
(SQUARE continued)
Insert bolts
through base
and into
SnapArounds.

onto bolts.

Support the
KayakStacker so
that car roof is
protected.
Align SnapAround with fitted
slots in the Stacker base.
Insert bolts
through base
and into
MightyMounts.
Do not tighten yet.
Support the
KayakStacker so
that car roof is
protected.
Align MightyMounts with
fitted slots in the Stacker base.

1033425B-3/15

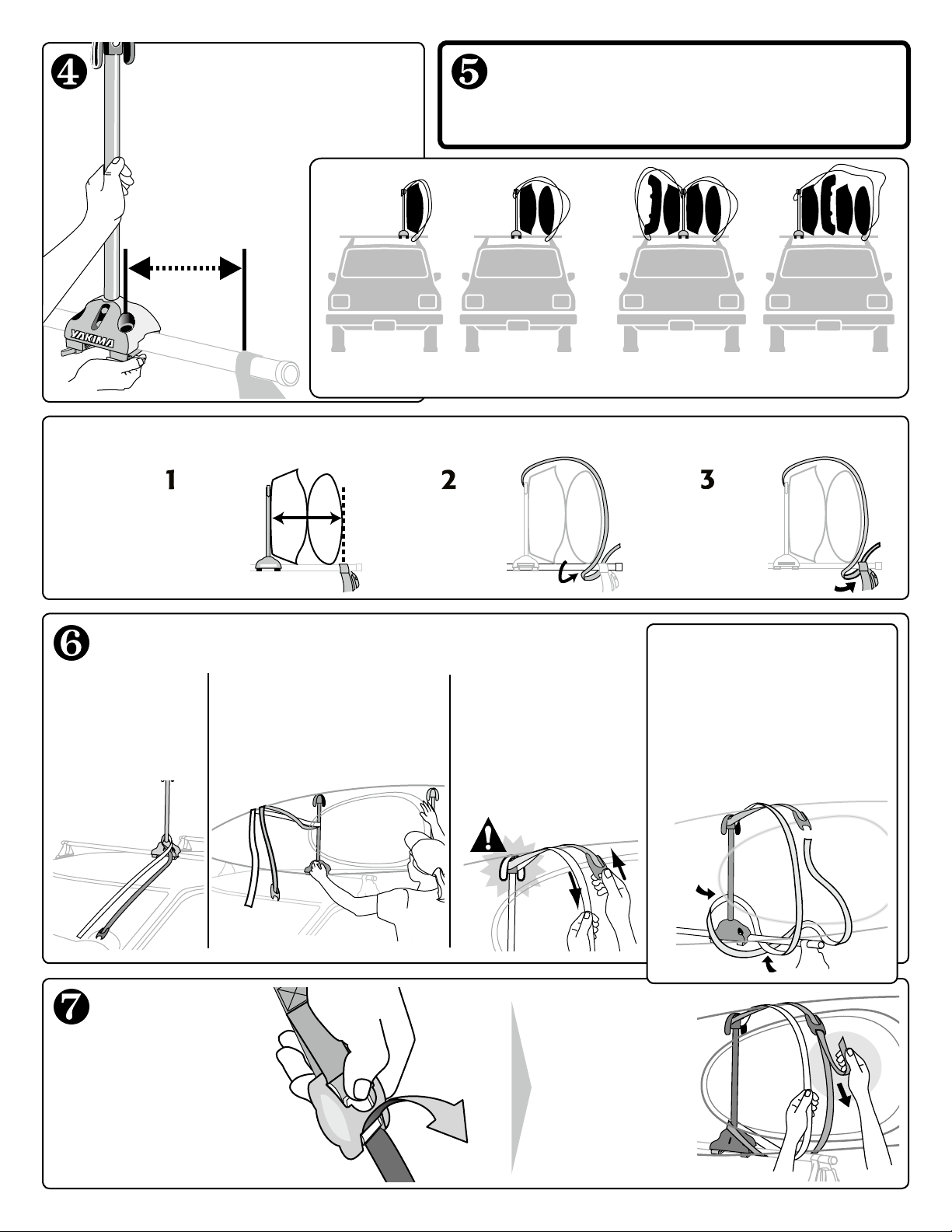

POSITION THE STACKERS
ON THE CROSSBARS
Loop strap
under crossbar
at least once.
Loop strap
inboard of
crossbar tower.
Distance of Stacker
from crossbar tower

kayak(s) on edge.
FOLLOW THESE THREE RULES WHEN STRAPPING KAYAK(S):
Additional straps may be required for more than 2 kayaks.
Distance from
the stacker to
the tower should
equal the width
of your kayak (or
kayaks) on edge.
COMPLETELY TIGHTEN THE STACKERS NOW.


LOOP STRAP
AROUND
STACKER POST.
Cross lines and
set aside.
LOAD BOAT.



top of the stacker.

that it hangs at top
edge of boat.
LOAD THE BOAT— TIE IT DOWN WITH STRAPS ADDED SECURITY:
• Pass strap inboard under
crossbar.
• Pass strap under boat
around base of stacker.
• Pass under crossbar again
and attach to buckle.
• Insert end of strap
into buckle as
shown.
• Slide rubber cover
back into place.
TIGHTEN STRAPS:

hold and pull.

CONNECT
AND
TIGHTEN

1033425B-4/15

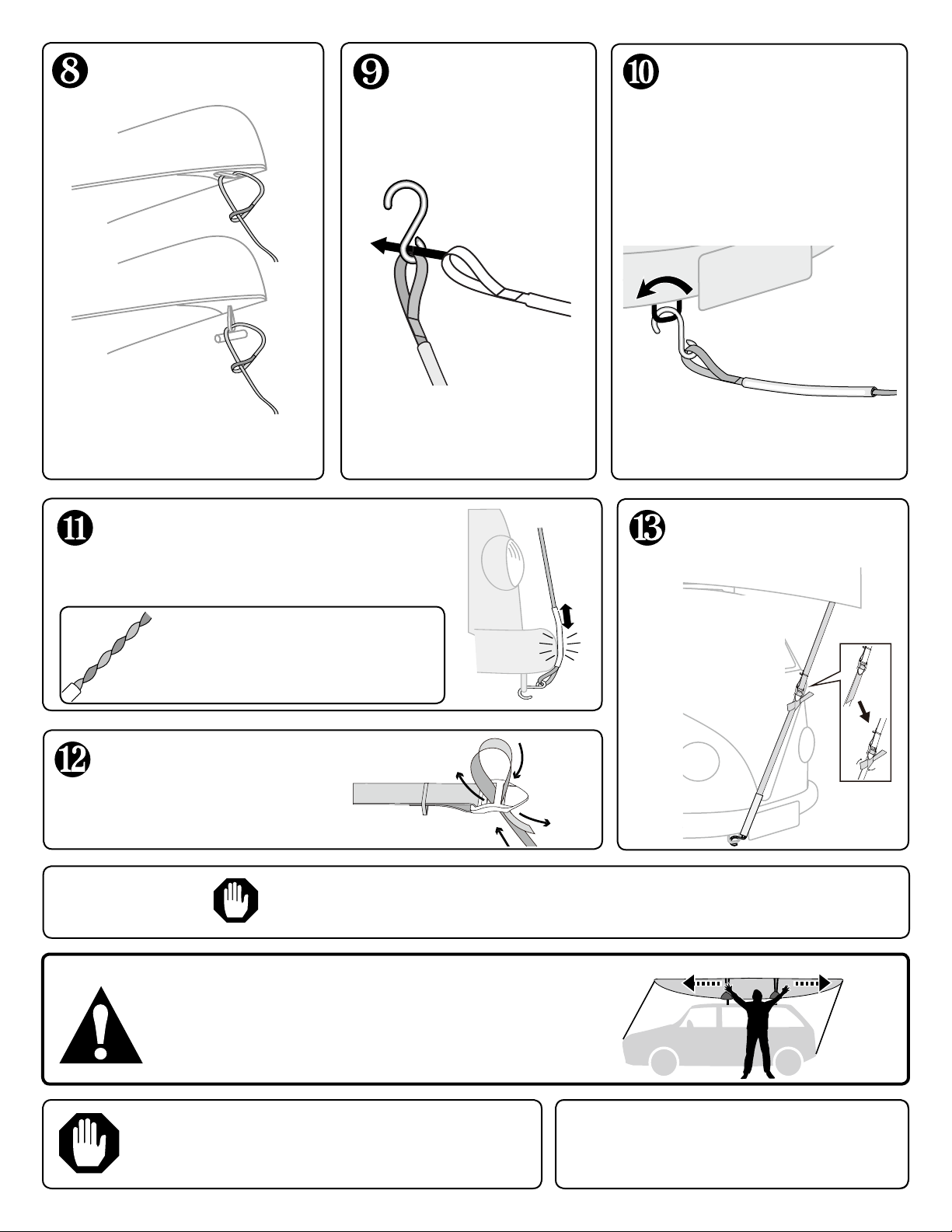

Attach buckle straps to
bow and stern of boat.
Attach strap to grab handle or
rescue bar and pull tight.
Attach hook to plain
strap loop.
Slide plastic tube to protect vehicle
at contact point.
NOTE: Twisting the strap will
help reduce wind vibration.
Insert end of plain strap
into buckle.
Adjust strap tension by
pulling plain end.

pressure to front
and rear straps.


SEE YOUR ACCESSORY
INSTRUCTIONS FOR
IMPORTANT WARNINGS
Check straps periodically during travel and tighten
if necessary. Replace any straps that are worn or
frayed before using (see your Yakima dealer).
Hook the strap to a metal
surface on the bumper, tow
loop, or frame hole using
hook.
BEFORE DRIVING AWAY



Failure to secure front and rear of long loads to ends of vehicle
can result in property damage, personal injury, or death.

1033425B-5/15
WEIGHT LIMITS
Follow the YAKIMA Fit List for your rack’s weight limit. Do
not exceed the weight limit of your vehicle’s racks.
Maximum weight is 165 lbs. (75 kg) unless otherwise noted.
IF YOU REMOVE YOUR CARRIER, FOLLOW INSTRUCTIONS TO INSTALL AGAIN.
Follow safety checks in accessory instructions before every installation.
REAR HATCH
Some longer loads may prevent the
rear hatch from fully opening.
ALWAYS USE CAUTION WHEN
OPENING YOUR HATCH.
ANTENNA
Antenna on the roof may
need to be removed to
prevent interference
with long loads.
WARNING: BE SURE ALL HARDWARE IS SECURED ACCORDING TO INSTRUCTIONS. ATTACHMENT
HARDWARE CAN LOOSEN OVER TIME. CHECK BEFORE EACH USE, AND TIGHTEN IF NECESSARY.
MAINTENANCE: Use non-water soluble lubricant
on screws. Use a soft cloth with water and
mild detergent to clean plastic parts.
REMOVE ACCESSORY BEFORE ENTERING AN
AUTOMATIC CAR WASH.
TECHNICAL ASSISTANCE
OR REPLACEMENT PARTS
Contact your dealer or call
[phone]
Monday through Friday,
7:00 AM to 5:00 PM, PST
KEEP THESE INSTRUCTIONS!
This product is covered by YAKIMA’s
“Love It Till You Leave It”
Limited Lifetime Warranty
To obtain a copy of this warranty, go online
to www.yakima.com or email us at
[email protected]
or call [phone]

KayakStackers
1033425B-6/15 Part #1033425 Rev.B
AVERTISSEMENT IMPORTANT
IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT CORRECTEMENT ET SOLIDEMENT FIXÉS AU
VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI POURRAIT ENTRAÎNER DES
BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES PERSONNES. VOUS ÊTES RESPONSABLE DE L’INSTALLATION DU
PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE VÉHICULE, D’EN VÉRIFIER LA SOLIDITÉ AVANT DE PRENDRE LA ROUTE ET DE LES
INSPECTER RÉGULIÈREMENT POUR EN CONTRÔLER L’ÉTAT, L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT
TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER
ET DE L’UTILISER. SI VOUS NE COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI VOUS N’AVEZ
PAS DE COMPÉTENCES EN MÉCANIQUE ET NE COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE MONTAGE, VOUS DEVRIEZ FAIRE
INSTALLER LE PRODUIT PAR UN PROFESSIONNEL, COMME UN MÉCANICIEN OU UN CARROSSIER COMPÉTENT.

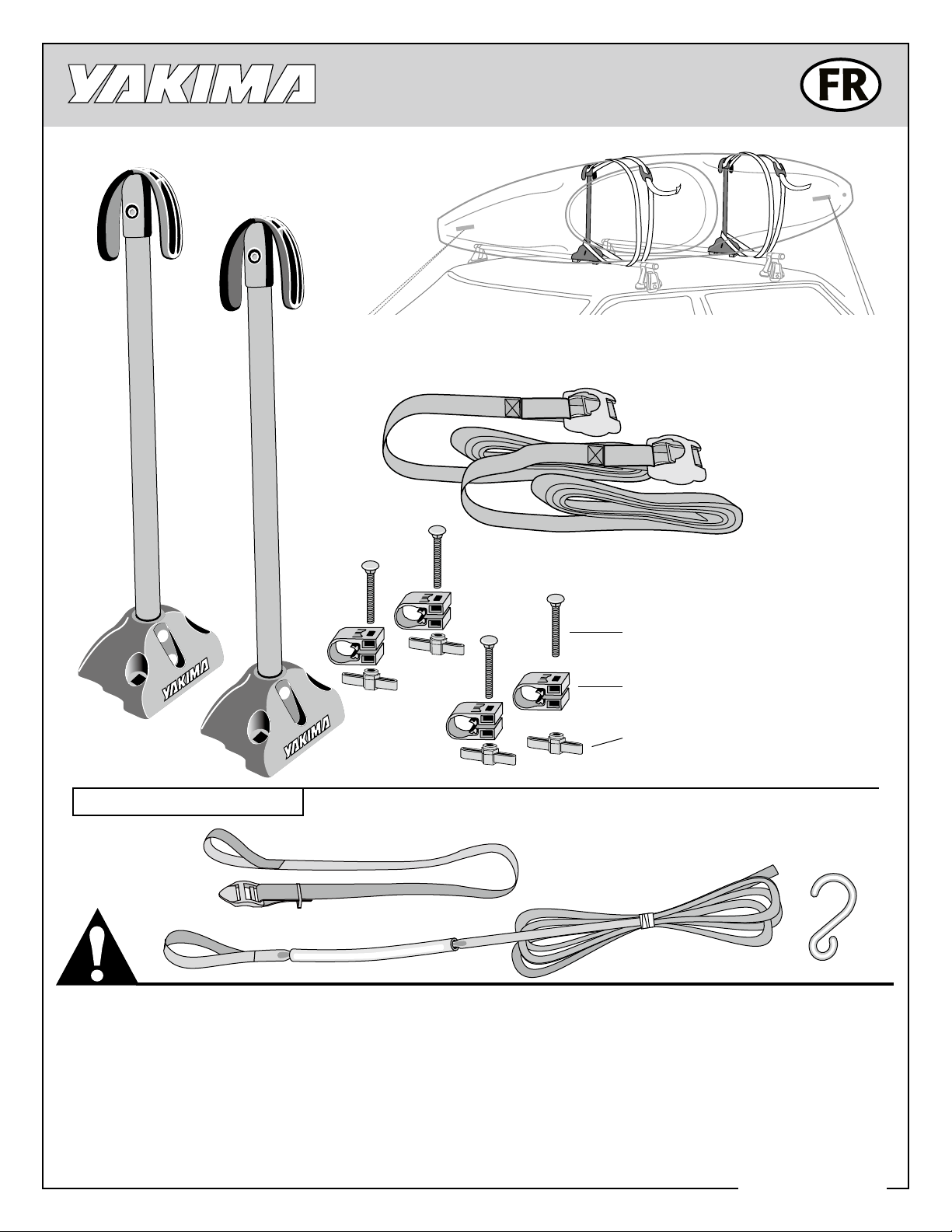

APPUIS KAYAK STACKER (X 2)
SANGLES RÉSISTANTES (X 2)
DISTANCE MINIMALE ENTRE LES BARRES
TRANSVERSALES : 76 CM (30 PO)
BOULONS À TÊTE BOMBÉE (X 4)
COLLIERS SNAPAROUND (X 4)
ÉCROUS À AILETTES (X 4)
Crochet en
acier (2X)
Sangle sans boucle (2X)
Manchon en plastique (2X)
Boucle (2X)
ATTACHE DE PROUE/DE POUPE

1033425B-7/15
Enlever les
cales avec des

pinces.
Assouplir les cales des
colliers SnapAround en
les pliant plusieurs fois.
RONDES
CARRÉES
Enfiler 2 colliers
SnapAround sur
chaque barre.
Enfiler 2 colliers MightyMount
sur chaque barre.
S’il faut des cales pour les
colliers MightyMount, les
poser maintenant.
(suite des CARRÉES)
Enfiler les
boulons à
travers la base
de l’appui et
ensuite dans
les colliers.

à ailettes sur les
boulons.

pour le moment. Tenir l’appui pour
ne pas abîmer le
toit de la voiture.
Aligner les colliers avec la
découpe dans la base de l’appui.
Enfiler les
boulons à
travers la base
de l’appui et
ensuite dans
les colliers.
Ne pas les serrer pour le moment.
Tenir l’appui pour
ne pas abîmer le
toit de la voiture.
Aligner les colliers avec la
découpe dans la base de l’appui.
LES BARRES TRANSVERSALES SONT-ELLES CARRÉES, RONDES OU BARRES D’ORIGINE ?
BARRES
D’ORIGINE

1033425B-8/15
POSITIONNER LES
APPUIS SUR LES BARRES
TRANSVERSALES
Faire passer
la sangle
sous la barre
transversale au
moins une fois.
Passer les
sangles à

pieds.
La distance entre l’appui
et le pied des barres doit

du (des) kayak(s) à
transporter sur la tranche.
POUR ARRIMER LES KAYAKS, SUIVRE CES TROIS RÈGLES :
Il faudra peut-être des sangles supplémentaires si l’on
transporte plus de 2 kayaks.
La distance entre
l’appui et le pied doit
correspondre environ

kayak(s) à transporter
sur la tranche.
BLOQUER MAINTENANT LES APPUIS EN PLACE
PASSER LA
SANGLE AUTOUR
DE L’APPUI.
Croiser les deux
brins et les mettre
sur le côté.
CHARGER L’EMBARCATION

dessus l’embarcation.


pour qu’elle soit

de l’appui.

pour que la boucle se
retrouve près du haut
du kayak.
CHARGER L’EMBARCATION ET L’ARRIMER AVEC
LES SANGLES POUR PLUS DE SÛRETÉ :
• Passer la sangle vers l’intérieur
sous la barre transversale.
• Passer la sangle sous
l’embarcation autour de la base
de l’appui.
• Passer de nouveau sous la barre
et ensuite dans la boucle.
• Enler le bout de la sangle dans
la boucle tel qu’illustré.
• Ramener la garniture en
caoutchouc à sa place.
SERRER LES
SANGLES :

sangles, tirer vers
le bas en retenant
l’autre brin.

RÉUNIR LES
DEUX BOUTS DE
LA SANGLE ET
SERRER




1033425B-9/15
Attacher la sangle avec boucle
à l’embarcation.

barre de transport et bien serrer.

l’anneau de la sangle
sans boucle.
Faire coulisser le manchon en

au point de contact.
REMARQUE : si l’on donne
plusieurs tours à la sangle elle
vibrera moins dans le vent.
Enfiler le bout de la
sangle sans boucle dans
la boucle.

en tirant sur le bout libre.

les sangles avant et
arrière.


des sangles.
Accrocher la sangle à un

chocs, à un anneau de
remorquage ou dans un trou
du châssis.
Toujours attacher le bout des charges longues à l’avant et à
l’arrière du véhicule, sous peine de risquer de provoquer des
dommages, des blessures ou même la mort.
AVANT DE PRENDRE LA ROUTE



FIGURANT À LA PAGE SUIVANTE.
Vérifier les sangles régulièrement durant le trajet et les
serrer au besoin. Si une sangle est usée ou effilochée,
la remplacer (consulter le dépositaire Yakima).
LIRE LES AVERTISSEMENTS IMPORTANTS
FIGURANT DANS LES INSTRUCTIONS
ACCOMPAGNANT L’ACCESSOIRE

1033425B-10/15


Consulter la liste de compatibilité YAKIMA ("Fit list") pour
connaître la limite de chargement.
NE PAS DÉPASSER LA LIMITE DE CHARGEMENT FIXÉE
POUR LE PORTE-BAGAGES D'ORIGINE.
La charge maximale est de 75 kg (165 lb) à moins
d'indication contraire.
LIMITE DE CHARGEMENT
HAYON
Certaines charges particulièrement

complètement le hayon.
TOUJOURS OUVRIR LE HAYON AVEC
PRUDENCE.
ANTENNE
Il faudra peut-être enlever

charges longues.

DISPOSITIFS DE FIXATION PEUVENT SE DESSERRER À LA LONGUE. LES INSPECTER AVANT CHAQUE
UTILISATION ET LES RESSERRER AU BESOIN.
ENTRETIEN : lubrifier les boulons avec un lubrifiant non



LAVE-AUTO AUTOMATIQUE.
RENSEIGNEMENTS TECHNIQUES
OU PIÈCES DE RECHANGE, prière de

au [phone], du lundi au vendredi
entre 7h et 17h, heure du Pacifique.
Ce produit est couvert par la garantie
limitée « Tant que durera notre histoire
d'amour » YAKIMA. Pour se procurer une
copie de cette garantie, aller en ligne à
www.yakima.com
ou nous envoyer un courriel à yakwarranty@
yakima.com ou appeler au [phone].
CONSERVER CES INSTRUCTIONS!

KayakStackers
1033425B-11/15 Part #1033425 Rev.B
¡ADVERTENCIA IMPORTANTE!
ES FUNDAMENTAL QUE TODAS LAS PARRILLAS Y ACCESORIOS YAKIMA ESTÉN BIEN COLOCADOS Y ASEGURADOS AL VEHÍCULO.
UNA INSTALACIÓN DEFICIENTE PODRÍA RESULTAR EN ACCIDENTE AUTOMOVILÍSTICO Y PROVOCAR HERIDAS GRAVES O MUERTE
A USTED O A TERCEROS. USTED ES RESPONSABLE DE ASEGURAR LAS PARRILLAS Y ACCESORIOS AL VEHÍCULO, VERIFICANDO
UNIONES Y AMARRES ANTES DE USAR E INSPECCIONANDO EL AJUSTE DE LOS PRODUCTOS, SU DESGASTE Y POSIBLES DAÑOS.
POR ELLO DEBE LEER Y COMPRENDER TODAS LAS INSTRUCCIONES Y ADVERTENCIAS QUE VIENEN CON LOS PRODUCTOS YAKIMA
ANTES DE INSTALARLOS O USARLOS. SI NO ENTIENDE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS, O NO TIENE EXPERIENCIA
EN MECÁNICA O NO ESTÁ FAMILIARIZADO CON LOS PROCEDIMIENTOS DE INSTALACIÓN, HAGA INSTALAR EL PRODUCTO POR UN
PROFESIONAL EN UN GARAGE CONOCIDO O EN UN TALLER DE CARROCERÍA.
ELEVADORES PARA KAYAK (2)
BULONES PERNO (4)
CORREAS EXTRA
RESISTENTES (2)
BROCHES
SNAPAROUND (4)
TUERCAS
MARIPOSA (4)
SEPARACIÓN MÍNIMA ENTRE LAS
BARRAS TRANSVERSALES 30” (76 CM)
Gancho de
acero (2X)
Correa llana (2X)
Tubo de plástico (2X)
Hebilla (2X)
AMARRE PARA PROA Y POPA

1033425B-12/15
Retire las
lengüetas
con tijeras o
alicates.
Desajuste las lengüetas en
los broches SnapAround,
doblándolas repetidas
veces.
¿TIENE SU VEHÍCULO BARRAS CUADRADAS, REDONDAS O BARRAS DE FÁBRICA?
Sujete dos broches
SnapAround por barra.
Sujete dos broches
MightyMount por barra.
Si sus broches MightyMount
necesitan tapones para barras,
instálelos ahora.
(BARRAS CUADRADAS
continúa)
Inserte los
bulones perno
por la base
y luego por
los broches
SnapAround.

tuercas mariposa
en los bulones.
 ¡Sostenga el
KayakStacker para
proteger el techo del
vehículo!
Alinee los broches SnapAround
con las ranuras a medida en la
base del elevador.
Inserte los
tornillos
por la base
y luego por
los broches
MightyMount.

¡Sostenga el
KayakStacker para
proteger el techo
del vehículo!
Alinee los broches MightyMount con las
ranuras a medida en la base del elevador.
REDONDAS
BARRAS DE
FÁBRICA
CUADRADAS

1033425B-13/15
COLOQUE LOS
ELEVADORES
EN LAS BARRAS
TRANSVERSALES
Pase la correa por
debajo de la barra
transversal por lo
menos una vez.
Pase la correa
hacia adentro
de la torre
de la barra
transversal.
La distancia del elevador con
respecto a la torre de la barra

igual al ancho del(de los)
kayak(s) de costado.
RESPETE ESTAS TRES REGLAS CUANDO AMARRE EL(LOS) KAYAK(S) CON LAS CORREAS:
Podría necesitar correas adicionales si desea cargar más de 2 kayaks.
La distancia del
elevador a la torre
debe ser igual al
ancho de su(s)
kayak(s) de costado.
AHORA AJUSTE COMPLETAMENTE LOS ELEVADORES.


PASE LA CORREA
ALREDEDOR
DEL POSTE DEL
ELEVADOR.
Cruce las dos
partes y déjelas
así.
CARGUE EL BOTE.

encima del bote.


la parte superior del
elevador.

hebilla por encima, de
manera que cuelgue por
el borde superior del
bote.
CARGUE EL BOTE – SUJETE CON LAS CORREAS SEGURIDAD ADICIONAL:
• Pase la correa hacia dentro, por
debajo de la barra transversal.
• Pase la correa por debajo del
bote, alrededor de la base del
elevador.
• Pase nuevamente la correa por
debajo de la barra transversal y
sujétela a la hebilla.

la correa en la hebilla
como se muestra.

caucho nuevamente a
su lugar.
AJUSTE LAS
CORREAS:

correas, sostenga
y tire de ellas.

adicional.
UNA Y AJUSTE

1033425B-14/15
Sujete la correa con hebilla
al bote.
Sujete la correa al asa o a la barra
de rescate y tire bien de ella.
Pase el gancho por
el bucle de la correa
llana.
Deslice el tubo de plástico para

de contacto.
NOTA: Torcer la correa ayudará
a reducir la vibración que
causa el viento.

correa llana en la hebilla.
Ajuste la tensión de la correa


uniforme a las
correas delanteras
y traseras.


de la correa.
REMÍTASE A LAS INSTRUCCIONES
REFERENTES A LOS ACCESORIOS
PARA INFORMARSE SOBRE LAS
ADVERTENCIAS IMPORTANTES.
Revise las correas periódicamente durante el viaje
y ajústelas si es necesario. Reemplace toda correa
gastada o raída antes de usarla (consulte con su
concesionario Yakima).
Enganche la correa con
el gancho de acero a una
superficie metálica en el
parachoques, bucle de
remolque o agujero de la

No asegurar la parte delantera y trasera de las cargas a los
extremos del vehículo, puede ocasionar daños a la propiedad,
lesiones o incluso la muerte.
ANTES DE SALIR DE VIAJE


LEA EN LA PÁGINA SIGUIENTE TODAS LAS PRECAUCIONES NECESARIAS
Y LA INFORMACIÓN RELACIONADA A LOS LÍMITES DE PESO.

1033425B-15/15
Siga la guía de uso de YAKIMA para informarse
sobre el límite de peso de los rieles.
NO EXCEDA EL LÍMITE DE PESO DE LOS RIELES
DE SU VEHÍCULO.
El peso máximo es de 165 libras (75 kg), a menos
que se indique lo contrario.
LÍMITES DE PESO
SI USTED RETIRA SU PORTAEQUIPAJES, SIGA NUEVAMENTE LAS INSTRUCCIONES PARA INSTALARLO.
Antes de cada instalación, siga las revisiones de seguridad que se indican en las instrucciones de los accesorios.
PUERTA TRASERA

abertura completa de la puerta trasera.
SIEMPRE TOME TODAS LAS
PRECAUCIONES NECESARIAS AL ABRIR
LA PUERTA TRASERA.
ANTENA

antena del techo, para evitar
interferencia con las cargas
largas.
ADVERTENCIA: CERCIÓRESE DE QUE TODO EL HERRAJE ESTÉ ASEGURADO SEGÚN LAS INSTRUCCIONES
INDICADAS. EL HERRAJE AJUSTADO PUEDE AFLOJARSE CON EL TIEMPO. VERIFÍQUELO ANTES DE CADA
USO Y AJÚSTELO SI ES NECESARIO.
MANTENIMIENTO: Use lubricante no soluble en agua para
los tornillos. Use un paño suave y humedecido con agua y
detergente suave para limpiar las piezas de plástico.
RETIRE LOS ACCESORIOS ANTES DE ENTRAR A UN
ESTABLECIMIENTO PARA LAVADO AUTOMÁTICO DE
VEHÍCULOS
ASISTENCIA TÉCNICA O PIEZAS DE
REPUESTO

o llame al [phone], de lunes a
viernes, de 7.00 a 17.00 horas, hora

Garantía Limitada a Vida
“Mientras Dure El Romance”
Este producto está cubierto por la
garantía limitada a vida “mientras dure
el romance” de YAKIMA. Para obtener
una copia de esta garantía, visítenos en
www.yakima.com, envíenos un correo
electrónico a [email protected] o
llámenos al [phone].
CONSERVE ESTAS INSTRUCCIONES
