Yakima Landing Pad 11 User manual

1033512H-1/28
M7X40 hardware (PN 8880281) not
included with Landing Pad 11. To
order your M7X40 hardware, contact
Yakima Customer Service at (888)
925-4621 Monday through Friday,
7:00 AM to 5:00 PM, PST. Please
allow 3-5 business days for delivery.
Part #1033512 Rev.H

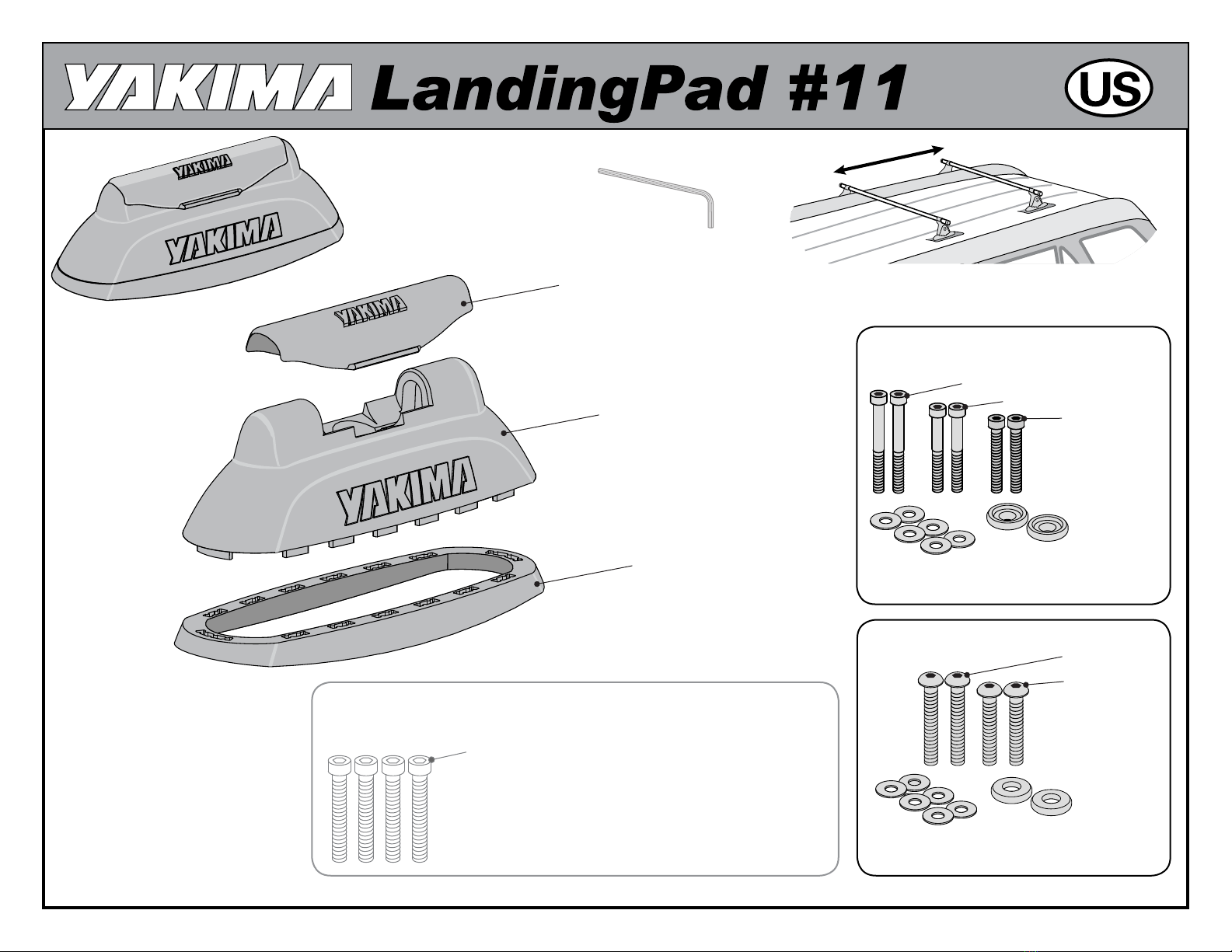

M7 HARDWARE BAG
Refer to YAKIMA Control Tower
instructions for important
warning and load limitations,
and YAKIMA’s limited warranty.
Note: Crossbar spread is xed.
BASE COVER (2X)
BASE (2X)
RUBBER PAD (2X)
TOOL:
5 mm hex wrench
(included in Control Tower kit)
M6 HARDWARE BAGS
METAL
WASHERS (6X)
PLASTIC
WASHERS (2X)
M8 HARDWARE BAG
METAL
WASHERS (6X)
PLASTIC
WASHERS (2X)
M7 X 40
M6 X 50 (2X)
M6 X 40 (2X)
M8 X 45 (2X)
M8 X 40 (2X)
M6 X 30 (2X)

1033512H-2/28

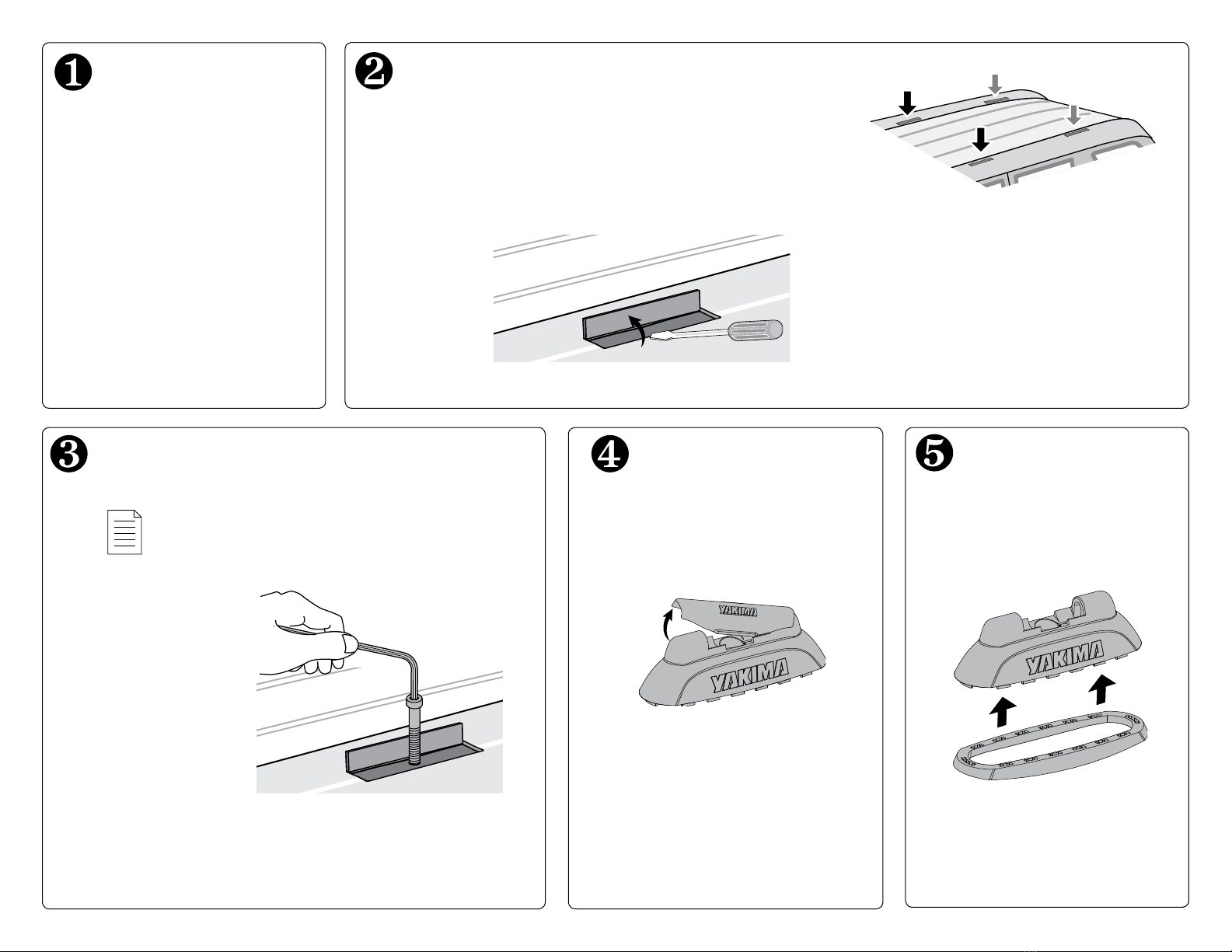

Remove the covers from the bases. Attach each pad to each base.
OPEN THE COVER-PLATES.
DETERMINE YOUR HARDWARE AND PREPARE THREADS REMOVE THE COVERS INSTALL PADS TO BASES
If your vehicle has
factory crossbars,
remove them now, then
proceed to step 3.
When the racks are not
installed, use the covers to
keep the bases free of debris.
Refer to the fit chart on page 5 (or online at
YAKIMA.COM if your vehicle is not listed) to
determine the correct hardware for your vehicle.
Consult your vehicle’s owner’s manual to
determine how your cover plates are opened or
removed. This will vary from vehicle to vehicle.
Be sure the threads
are clear of paint by
carefully threading your
fastener in and out of
the hole a few times
while blowing away any
debris that accumulates.
NOTE: If there are multiple
holes in each pocket, use
the rear-most holes.
NOTE: Some vehicles have
a plug in the threads which
must be removed.

AB
C
D
E
1033512H-3/28
M6 Hardware M8 Hardware

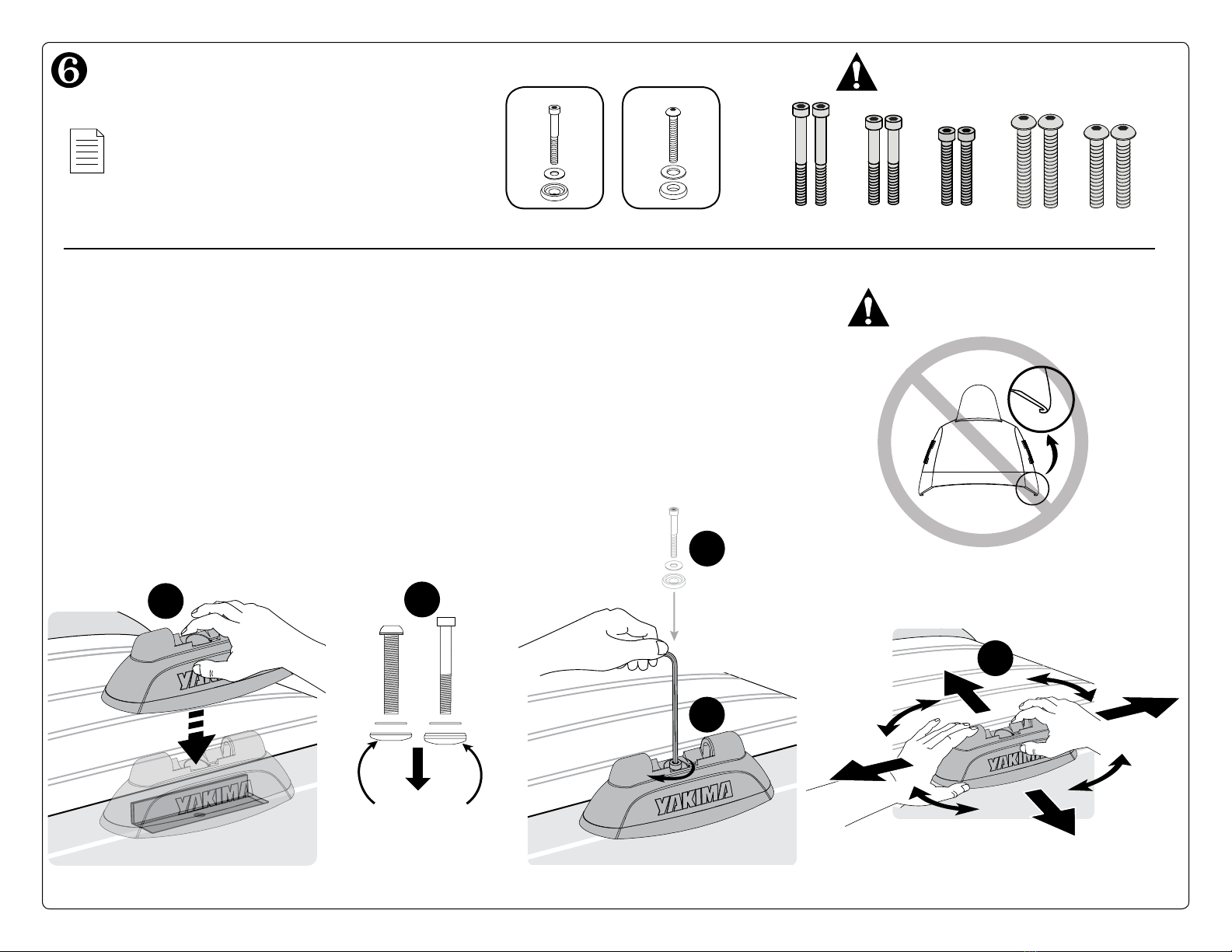

ATTACH LANDING PADS
A) Put Landing Pad in place on a clean and dry rooftop.
B) Stack metal washer on top of plastic washer with convex side of plastic
washer facing down. Add washers as needed to prevent bolt from
bottoming out.
C) Put fastener through washers, through Landing Pad, and thread into
threaded mounting point in rooftop.
D) Thread the fastener, and tighten with short handle as shown, but do not
fully tighten. USE CAUTION NOT TO CROSS THREAD FASTENER.
E) Jostle and rotate landing pad in all directions to ensure plastic washer is
fully seated, also allowing Landing Pad a small amount of play to prepare
for final alignment and tightening in step 7.
F) Repeat for second Landing Pad.
BE SURE TO USE THE CORRECT
LENGTH OF HARDWARE!
WARNING: DO NOT ALLOW
EDGES OF PAD TO CURL UNDER!
NOTE: Final tightening will happen in the next step.
Convex side
down.
M6 X 50 M6 X 40 M8 X 45 M8 X 40M6 X 30
Refer to the fit chart on page 5 (or online at
YAKIMA.COM if your vehicle is not listed) to
determine the correct hardware for your vehicle.

1033512H-4/28
Be sure all hardware is secured according to instructions.
Failure to perform safety checks before driving away can
result in property damage, personal injury, or death.
Attachment hardware can loosen over time. Check and
tighten if necessary, before each use.
To avoid damage your vehicle’s finish remove and clean
Landing pads and mounting points periodically as road
sediment will accumulate over time.
Continue with Control Tower installation.
READ THESE WARNINGS!
Make sure Control Towers,
with bars installed, seat
completely with Landing
Pad. If they do not seat
properly, repeat step 7.

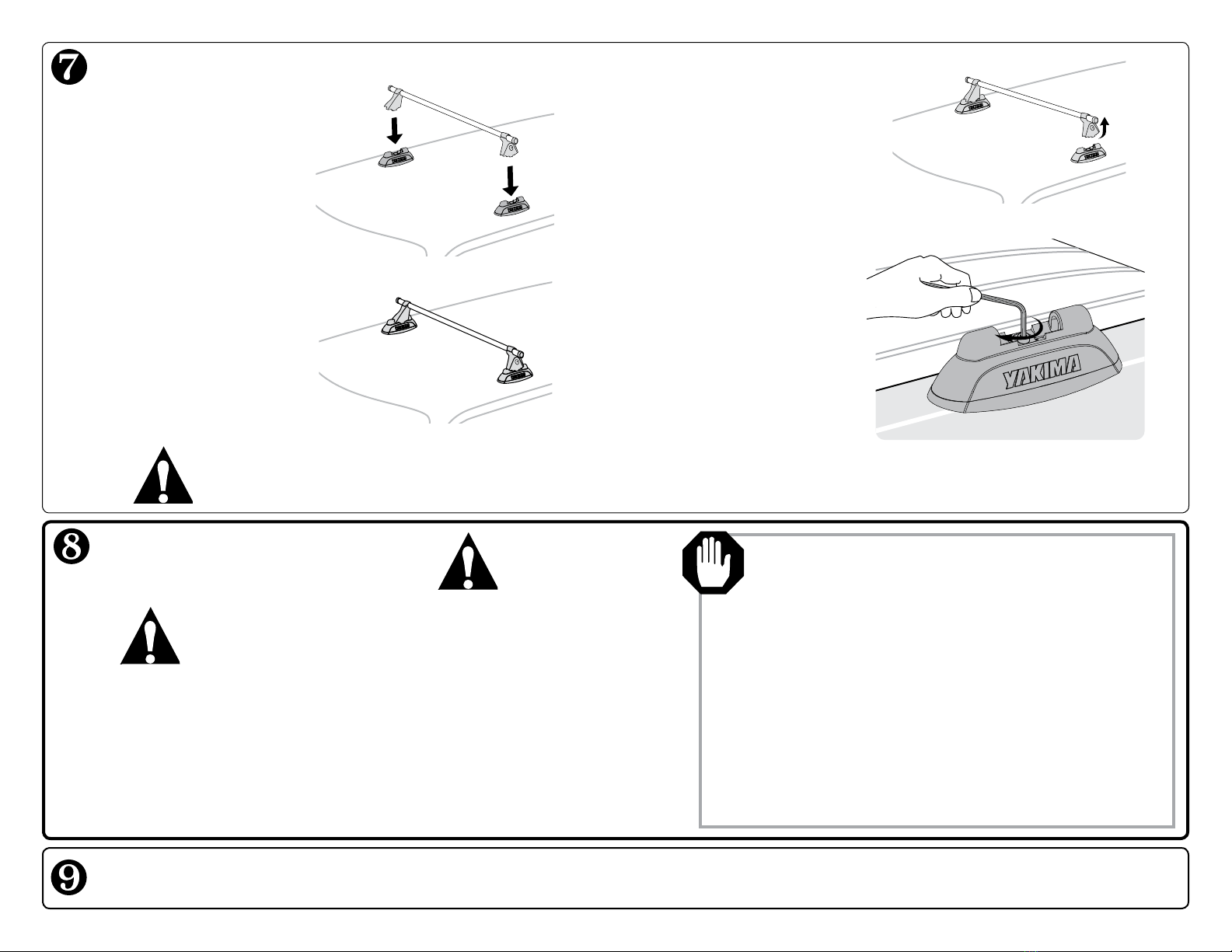

ADJUST LANDING PAD POSITIONS THEN TIGHTEN THEM DOWN.
Using your control tower
instruction as a reference,
carefully place a bar and
towers assembly onto the
landing pads.
Align position of Landing
pads to allow the control
towers to fully close.
Center cross bars and attach
Control Towers to cross bars
according to Control Tower
instructions.

lift it up while opposite tower is still
engaged.

Landing Pad, fully tighten Landing
Pad with long handle as shown. DO
NOT OVER TIGHTEN AS DAMAGE
TO ROOF MOUNTING POINTS MAY
OCCUR.
Repeat the process again for the
other Landing Pads to ensure they

Re-insert Control Tower into
Landing Pad, fully tighten tower and


accessories, check the Yakima Fit List, contact your Yakima

Monday through Friday,
7:00 AM to 5:00 PM, PST
Remove your YAKIMA rack and accessories
before entering automatic car washes.
DO NOT EXCEED MAXIMUM WEIGHT

FIT CHART, YAKIMA FIT LIST, CONTACT

NOTE: Due to manufacturing variations the fastening hardware may bottom out in the hardpoint before the landing pad is fully tight.
If you encounter this situation, go back to step 6 and re-install with additional metal washer(s) (up to 3) to take up the slack.

LANDING PAD #11
FIT CHART
1033512H-5/28
BMW
1 Series 2dr 08-12 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
3 Series 2dr 00-06 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
3 Series 4dr 99-05 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
5 Series 4dr 97-06 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
5 Series 4dr 11-13 M7x40 1 1 165 lbs./75 kg 54,82,187,191,197,202
5 Series Gran Turismo 5dr 10-13 M6x40 1 1 165 lbs./75 kg 47,61,69,82,102,103,104,132,187,197
FORD
Flex 09-13 M6x50 1 1 165 lbs./75 kg 47,61,69,82,102,103,104,132,187,197
Transit Connect 10-13 M8x40 1 1 165 lbs./75 kg 49,82,84,191,194,197
HYUNDAI
Accent 5dr 12-13 M6 x40 1 1 165 lbs./75 kg 47,69,82,132,191,197
Elantra GT 5dr 13-13 M6 x40 1 1 165 lbs./75 kg 47,54,69,82,102,113,132,187,197
LAND ROVER
LR4 10-13 M6 x40 1 1 165 lbs./75 kg 47,51,69,81,82,104,132,191
Range Rover 03-12 M8 x45 1 1 165 lbs./75 kg 50,51,69,82,140,191,197
MAZDA
2 11-13 M6x40 3 3 165 lbs./75 kg 47,82,102,103,104,132,187,197
3 4dr 04-09 M6x40 1 2 165 lbs./75 kg 47,52,54,82,102,103,104,187,197
3 4dr 10-13 M6x40 1 1 165 lbs./75 kg 47,52,54,82,102,103,104,187,197
3 / MazdaSpeed 3 5dr 04-09 M6x40 1 1 165 lbs./75 kg 47,52,54,69,82,102,103,104,132,187,197
3 / MazdaSpeed 3 5dr 10-13 M6x40 1 1 165 lbs./75 kg 47,52,54,69,82,102,103,104,132,187,197
5 06-13 M6x30 1 1 165 lbs./75 kg 46,69,82,132,144,191,197
CX-5 13-13 M6x30 1 1 165 lbs./75 kg 47,54,82,84,140,191,197
CX-7 07-12 M6x40 1 1 100 lbs./45 kg 31,47,54,61,69,82,102,103,104,113,140,187,197
CX-9 07-13 M6x40 2 2 165 lbs./75 kg 47,51,54,69,82,84,140,191,197
Protegé 5 02-03 M6x40 1 1 165 lbs./75 kg 47,69,82,102,103,104,132,144,187,197
MERCEDES
B-Class 5dr (Canada) 05-11 M6x40 2 1 165 lbs./75 kg 47,69,82,132,144,191,197
HARDWARE/LENGTH MAX WEIGHT
LOOK AT THE NOTES
THAT APPLY TO
YOUR VEHICLE.

QTY. FRONT
WASHERS QTY. REAR WASHERS

LANDING PAD #11
FIT CHART
1033512H-6/28
B-Class F Cell 5dr 10-10 M6x40 1 1 165 lbs./75 kg 47,69,82,84,101,132,144,187
C-Class 2dr 12-13 M8x40 1 1 165 lbs./75 kg 49,54,82,187,197
C-Class 4dr 08-13 M8x40 1 1 165 lbs./75 kg 49,54,82,187,191,197
CLS-Class 06-11 M8x40 2 1 165 lbs./75 kg 49,54,82,102,103,104,187,197
E-Class 2dr 10-13 M8x40 1 1 165 lbs./75 kg 49,82,187,191,197
E-Class 4dr 03-09 M8x40 1 1 165 lbs./75 kg 49,82,187,191,197
E-Class 4dr 10-13 M8x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
R-Class 06-12 M8x40 1 1 165 lbs./75 kg 49,54,82,140,187,191,197
S-Class/S-Class Hybrid 4dr 07-13 M6x40 1 1 165 lbs./75 kg 49,54,82,187,191,197
MITSUBISHI
Lancer Sportback 10-13 M6x40 1 1 165 lbs./75 kg 47,69,82,102,103,104,132,144,187,197
Outlander 10-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Outlander Sport 11-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
RVR (Canada) 10-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
PORSCHE
911 05-12 M6x50 1 1 165 lbs./75 kg 48,54,82,95,187
Cayman 07-12 M6x50 1 1 125 lbs./57 kg 48,54,82,95,187
Panamera 10-13 M6x50 1 1 165 lbs./75 kg 48,54,69,82,132,187,191,194,197
SAAB
9-3 Wagon 06-12 M6x50 1 1 165 lbs./75 kg 48,54,69,82,102,103,104,140,187,197
SATURN
Astra 3dr 08-09 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,140,187,197
Astra 5dr 08-09 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,140,187,197
SUBARU
Forester 09-13 M6x40 2 2 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Forester (Latin America) 11-11 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Impreza 4dr 08-11 M6x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
Impreza 5dr 12-13 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197
LOOK AT THE NOTES
THAT APPLY TO
YOUR VEHICLE.

HARDWARE/LENGTH MAX WEIGHT
QTY. FRONT
WASHERS QTY. REAR WASHERS

LANDING PAD #11
FIT CHART
1033512H-7/28
Impreza 5dr 08-11 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197
Impreza (WRX/STI) 4dr 08-13 M6x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
Impreza (WRX/STI) 4dr (Latin America) 08-11 M6x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
Impreza (WRX/STI/Outback Sport) 5dr 08-12 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197
Outback Sport 08-11 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197
Tribeca 06-07 M6x40 1 1 165 lbs./75 kg 47,54,69,82,84,140,191,197
Tribeca 08-13 M6x40 1 1 165 lbs./75 kg 47,54,69,82,84,140,191,197
SUZUKI
Kizashi 10-12 M6x40 1 1 165 lbs./75 kg 47,82,191,197
TESLA
Model S w/ Panoramic Sunroof 4dr 12-12 M8x40 1 1 165 lbs./75 kg 49,82,112,132,191,197
LOOK AT THE NOTES
THAT APPLY TO
YOUR VEHICLE.


1033512H-8/28
On trouvera dans les instructions
accompagnant les pieds
Control Tower de YAKIMA les
avertissements importants et les
limites de charge, en plus de la
garantie limitée YAKIMA.
REMARQUE : LA DISTANCE ENTRE LES
BARRES TRANSVERSALES EST FIXE.
CACHE (X 2)
PATIN (X 2)
GARNITURE EN
CAOUTCHOUC (X 2)
OUTIL :
clé Allen de 5 mm
(comprise avec la trousse
Control Tower)
SAC DE QUINCAILLERIE M6
RONDELLE EN
MÉTAL (X 6)
RONDELLE EN
PLASTIQUE (X 2)
SAC DE QUINCAILLERIE M8
RONDELLE EN
MÉTAL (X 6)
RONDELLE EN
PLASTIQUE (X 2)
M8 X 45 (X 2)
M8 X 40 (X 2)
M6 X 50 (2X)
M6 X 40 (2X)
M6 X 30 (2X)
Part #1033512 Rev.H
SAC DE QUINCAILLERIE M7 La trousse de quincaillerie M7X40
(article n°8880281) n’est pas incluse
avec le LandingPad 11. Pour la
commander, appeler le service à la
clientèle de Yakima au [phone],
du lundi au vendredi, entre 7 h et 17 h,
heure du Pacifique. Prévoir de 3 à 5
jours ouvrables pour la livraison.
M7 X 40

1033512H-9/28
Enlever le cache des patins. Poser une garniture
sous chaque patin.
OUVRIR LES CACHES
DÉTERMINER QUELLE QUINCAILLERIE IL FAUT ET
NETTOYER LES FILETS ENLEVER LES CACHES POSER LES GARNITURES
SUR LES PATINS
Si le véhicule est
équipé de barres
transversales d’origine,
les enlever et passer à
l’opération 3.
Les caches servent à fermer
l’ouverture des patins quand
les barres transversales ne
sont pas en place.
Consulter le manuel du véhicule pour
déterminer comment on ouvre ou enlève les
caches. Cela varie d’un véhicule à l’autre.
Vérifier qu’il ne reste
pas de peinture dans

soigneusement
quelques fois un boulon
et en soufflant les

REMARQUE : s’il y a plusieurs
trous par emplacement, employer
ceux les plus en arrière.
REMARQUE : sur certains
véhicules, un bouchon obture
le trou : l’enlever.
Consulter le tableau en page 10 (ou aller en ligne
à YAKIMA.COM si le véhicule n’y figure pas) pour
déterminer quelle quincaillerie il faut.

AB
C
D
E
1033512H-10/28
Quincaillerie M6 Quincaillerie M8
POSER LES PATINS LANDING PAD
A) Le toit doit être propre et sec. Y déposer le patin.
B) Déposer une rondelle en métal sur une rondelle en plastique, avec la
face convexe de la rondelle en plastique vers le bas. Au besoin, ajouter
des rondelles pour empêcher le boulon de toucher le fond du trou.
C) Enfiler le boulon à travers les rondelles, à travers le patin et l’engager
dans le trou fileté dans le toit.
D) Faire tourner le boulon et le serrer avec la branche courte de la clé, tel
qu’illustré, mais ne pas serrer complètement. FAIRE ATTENTION DE NE
PAS DÉTÉRIORER LE FILETAGE.
E) Bouger et tourner le patin dans tous les sens pour s’assurer que la
rondelle de plastique est bien en place, ce qui laissera aussi au patin
un petit jeu en vue de l’alignement et du serrage final que l’on fera à
l’opération 7.
F) Recommencer pour le deuxième patin.
S’ASSURER D’EMPLOYER LES
BOULONS DE LA BONNE LONGUEUR !
! ATTENTION : NE PAS LAISSER LES
REBORDS DE LA GARNITURE SE
RETOURNER PAR EN-DESSOUS !
REMARQUE : on effectuera le serrage final à
l’opération suivante.
Face
convexe
vers le bas.
Consulter le tableau en page 10 (ou aller en ligne
à YAKIMA.COM si le véhicule n’y figure pas)
pour déterminer quelle quincaillerie il faut.
M6 X 50 M6 X 40 M8 X 45 M8 X 40M6 X 30

1033512H-11/28
S’assurer que le montage est solide et conforme aux
instructions. Si l’on n’effectue pas les vérifications de
sécurité avant de prendre la route, on risque de provoquer
des dommages, des blessures ou même la mort.
Les dispositifs de fixation peuvent se desserrer à la longue.
Les inspecter et les resserrer au besoin, et avant chaque
utilisation.
Pour éviter que le fini du véhicule ne soit abîmé, enlever et
nettoyer les patins et leurs points de montage de temps à
autre car de la poussière s’y accumulera.
Poursuivre le montage des pieds Control Tower.
LIRE CES
AVERTISSEMENTS !
S’assurer que les pieds
Control Tower, une fois les
barres installées, sont bien
appuyés contre les patins
Landing Pad. Si ce n’est pas
le cas, répéter l’opération 7.
RÉGLER LA POSITION DES PATINS ET LES SERRER





Enlever le porte-bagages et les accessoires YAKIMA avant
de passer dans un lave-auto automatique.
NE PAS DÉPASSER LA LIMITE DE CHARGE DU

DE COMPATIBILITÉ YAKIMA, CONSULTER LE

REMARQUE : à cause de variantes de fabrication, il est possible que le boulon touche le fond du trou avant que le patin ne soit
complètement serré. Si cela arrive, revenir à l’opération 6 en ajoutant d’autres rondelles de métal pour rattraper le jeu.


que le pied opposé est toujours
engagé.
En soutenant le pied Control Tower
au-dessus du patin LandingPad,

la branche longue de la clé, tel
qu’illustré. NE PAS TROP SERRER CAR
CELA POURRAIT ENDOMMAGER LES
POINTS DE MONTAGE DU TOIT.
Procéder de la même manière pour

bougé.

le patin LandingPad, serrer le pied
complètement et rabattre le capot



accompagnant les pieds
Control Tower, déposer
soigneusement une barre


patins pour que les pieds
Control Tower s’emboîtent
complètement.


pieds Control Tower sur

instructions accompagnant
les pieds Control Tower.

LANDING PAD #11
FIT CHART
1033512H-12/28
BOULON / LONGUEUR POIDS MAXI.
NBRE
RONDELLESAV. NBRE RONDELLESAR.
CONSULTER
LES REMARQUE
S’APPLIQUANT AU

BMW
1 Series 2dr 08-12 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
3 Series 2dr 00-06 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
3 Series 4dr 99-05 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
5 Series 4dr 97-06 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
5 Series 4dr 11-13 M7x40 1 1 165 lbs./75 kg 54,82,187,191,197,202
5 Series Gran Turismo 5dr 10-13 M6x40 1 1 165 lbs./75 kg 47,61,69,82,102,103,104,132,187,197
FORD
Flex 09-13 M6x50 1 1 165 lbs./75 kg 47,61,69,82,102,103,104,132,187,197
Transit Connect 10-13 M8x40 1 1 165 lbs./75 kg 49,82,84,191,194,197
HYUNDAI
Accent 5dr 12-13 M6 x40 1 1 165 lbs./75 kg 47,69,82,132,191,197
Elantra GT 5dr 13-13 M6 x40 1 1 165 lbs./75 kg 47,54,69,82,102,113,132,187,197
LAND ROVER
LR4 10-13 M6 x40 1 1 165 lbs./75 kg 47,51,69,81,82,104,132,191
Range Rover 03-12 M8 x45 1 1 165 lbs./75 kg 50,51,69,82,140,191,197
MAZDA
2 11-13 M6x40 3 3 165 lbs./75 kg 47,82,102,103,104,132,187,197
3 4dr 04-09 M6x40 1 2 165 lbs./75 kg 47,52,54,82,102,103,104,187,197
3 4dr 10-13 M6x40 1 1 165 lbs./75 kg 47,52,54,82,102,103,104,187,197
3 / MazdaSpeed 3 5dr 04-09 M6x40 1 1 165 lbs./75 kg 47,52,54,69,82,102,103,104,132,187,197
3 / MazdaSpeed 3 5dr 10-13 M6x40 1 1 165 lbs./75 kg 47,52,54,69,82,102,103,104,132,187,197
5 06-13 M6x30 1 1 165 lbs./75 kg 46,69,82,132,144,191,197
CX-5 13-13 M6x30 1 1 165 lbs./75 kg 47,54,82,84,140,191,197
CX-7 07-12 M6x40 1 1 100 lbs./45 kg 31,47,54,61,69,82,102,103,104,113,140,187,197
CX-9 07-13 M6x40 2 2 165 lbs./75 kg 47,51,54,69,82,84,140,191,197
Protegé 5 02-03 M6x40 1 1 165 lbs./75 kg 47,69,82,102,103,104,132,144,187,197
MERCEDES
B-Class 5dr (Canada) 05-11 M6x40 2 1 165 lbs./75 kg 47,69,82,132,144,191,197

LANDING PAD #11
FIT CHART
1033512H-13/28
CONSULTER
LES REMARQUE
S’APPLIQUANT AU

BOULON / LONGUEUR POIDS MAXI.
NBRE
RONDELLESAV. NBRE RONDELLESAR.
B-Class F Cell 5dr 10-10 M6x40 1 1 165 lbs./75 kg 47,69,82,84,101,132,144,187
C-Class 2dr 12-13 M8x40 1 1 165 lbs./75 kg 49,54,82,187,197
C-Class 4dr 08-13 M8x40 1 1 165 lbs./75 kg 49,54,82,187,191,197
CLS-Class 06-11 M8x40 2 1 165 lbs./75 kg 49,54,82,102,103,104,187,197
E-Class 2dr 10-13 M8x40 1 1 165 lbs./75 kg 49,82,187,191,197
E-Class 4dr 03-09 M8x40 1 1 165 lbs./75 kg 49,82,187,191,197
E-Class 4dr 10-13 M8x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
R-Class 06-12 M8x40 1 1 165 lbs./75 kg 49,54,82,140,187,191,197
S-Class/S-Class Hybrid 4dr 07-13 M6x40 1 1 165 lbs./75 kg 49,54,82,187,191,197
MITSUBISHI
Lancer Sportback 10-13 M6x40 1 1 165 lbs./75 kg 47,69,82,102,103,104,132,144,187,197
Outlander 10-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Outlander Sport 11-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
RVR (Canada) 10-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
PORSCHE
911 05-12 M6x50 1 1 165 lbs./75 kg 48,54,82,95,187
Cayman 07-12 M6x50 1 1 125 lbs./57 kg 48,54,82,95,187
Panamera 10-13 M6x50 1 1 165 lbs./75 kg 48,54,69,82,132,187,191,194,197
SAAB
9-3 Wagon 06-12 M6x50 1 1 165 lbs./75 kg 48,54,69,82,102,103,104,140,187,197
SATURN
Astra 3dr 08-09 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,140,187,197
Astra 5dr 08-09 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,140,187,197
SUBARU
Forester 09-13 M6x40 2 2 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Forester (Latin America) 11-11 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Impreza 4dr 08-11 M6x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
Impreza 5dr 12-13 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197

LANDING PAD #11
FIT CHART
1033512H-14/28
Impreza 5dr 08-11 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197
Impreza (WRX/STI) 4dr 08-13 M6x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
Impreza (WRX/STI) 4dr (Latin America) 08-11 M6x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
Impreza (WRX/STI/Outback Sport) 5dr 08-12 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197
Outback Sport 08-11 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197
Tribeca 06-07 M6x40 1 1 165 lbs./75 kg 47,54,69,82,84,140,191,197
Tribeca 08-13 M6x40 1 1 165 lbs./75 kg 47,54,69,82,84,140,191,197
SUZUKI
Kizashi 10-12 M6x40 1 1 165 lbs./75 kg 47,82,191,197
TESLA
Model S w/ Panoramic Sunroof 4dr 12-12 M8x40 1 1 165 lbs./75 kg 49,82,112,132,191,197
CONSULTER
LES REMARQUE
S’APPLIQUANT AU


1033512H-15/28
Part #1033512 Rev.H
Consulte las instrucciones
de la Control Tower de
YAKIMA para leer la
Advertencia importante
y conocer los límites de
carga, así como la garantía
limitada de YAKIMA.
Nota: La separación entre las barras
transversales es ja.
CUBIERTA DE BASE (2X)
BASE (2X)
ALMOHADILLA
DE GOMA (2X)
HERRAMIENTA:
LLAVE HEXAGONAL DE 5 MM
(incluida en el kit de la Control Tower)
BOLSA DE MATERIAL M6
ARANDELA
METÁLICA (6X)
ARANDELA
PLÁSTICA (2X)
BOLSA DE MATERIAL M8
ARANDELA
METÁLICA (6X)
ARANDELA
PLÁSTICA (2X)
M8 X 45 (2X)
M8 X 40 (2X)
M6 X 50 (2X)
M6 X 40 (2X)
M6 X 30 (2X)
BOLSA DE MATERIAL M7 Las piezas M7X40 (PN 8880281) no
vienen incluidas en el Landing Pad 11.
Para encargar esas piezas, póngase en
contacto con el Servicio a la clientela
de Yakima llamando al [phone],
de lunes a viernes, de 7:00 a 5:00 P.M.,
hora del Pacífico. Por favor prevea de
3 a 5 días hábiles para la entrega.
M7 X 40

1033512H-16/28
Retire las cubiertas de las bases. Una cada almohadilla a su base.
ABRA LAS TAPAJUNTAS.
RETIRE LAS CUBIERTAS. INSTALE LAS ALMOHADILLAS
EN LAS BASES.
Si su vehículo tiene
barras transversales de
fábrica, retírelas ahora y
luego pase a la etapa 3.
Cuando las barras no están
instaladas, utilice las cubiertas para
mantener las bases libres de residuos.
Consulte el manual del usuario de su vehículo
para saber cómo se abren o se quitan las
tapajuntas. Esto varía de un vehículo a otro.
Asegúrese de que los
filetes de rosca están
libres de pintura.
Para esto, enrosque y
desenrosque el sujetador


saca sople lo más lejos
posible todo residuo que
pueda estar acumulado.
NOTA: Si en cada cavidad
hay varios agujeros, utilice
aquéllos que están más atrás.
NOTA: Algunos vehículos vienen
con un tapón para proteger la rosca.
Estos tapones se deben retirar.
Consulte la lista de compatibilidad de la página
15 (o en línea visitando YAKIMA.COM, si su
vehículo no está listado) para determinar el
material que corresponde a su vehículo.
DETERMINE EL MATERIAL QUE CORRESPONDE A SU
VEHÍCULO Y PREPARE LOS FILETES DE ROSCA.

AB
C
D
E
1033512H-17/28
M6 X 50 M6 X 40 M8 X 45 M8 X 40M6 X 30
MATERIAL M6 MATERIAL M8
FIJE LAS LANDING PADS.
A) Ubique el Landing Pad en su lugar sobre el techo. Éste debe estar limpio y seco.
B) Coloque la arandela metálica encima de la arandela plástica, con la parte convexa de esta
última hacia abajo. Cuando sea necesario, agregue arandelas para evitar que el tornillo toque
el techo.
C) Pase el sujetador a través de las arandelas y del Landing Pad y enrósquelo en el punto de
fijación elegido del techo.
D) Termine de enroscar el sujetador y apriételo con la parte corta de la llave, como se muestra,
pero sin apretarlo completamente. TENGA CUIDADO DE QUE EL SUJETADOR NO ENTRE
CRUZADO EN LA ROSCA.
E) Empuje y gire el Landing Pad en todas las direcciones para asegurar que la arandela plástica
queda completamente asentada. Al mismo tiempo, deje que el Landing Pad tenga un cierto
juego para prever la alineación y el apretado final en el paso 7.
F) Repita la operación para el segundo Landing Pad.
¡ASEGÚRESE DE UTILIZAR
EL MATERIAL CON EL LARGO
CORRECTO!
¡ADVERTENCIA: EVITE QUE LOS
BORDES DE LA ALMOHADILLA
QUEDEN CON PLIEGUES!
NOTA: El ajuste final se hará en el paso siguiente.
Lado
convexo
hacia
abajo.
Consulte la lista de compatibilidad de la página
15 (o en línea visitando YAKIMA.COM, si su
vehículo no está listado) para determinar el
material que corresponde a su vehículo.

1033512H-18/28
Asegúrese de que las Control Towers, con las barras instaladas,
quedan totalmente asentadas con el Landing Pad. Si no asientan
correctamente, repita el paso 7.
Cerciórese de que todo el equipo está asegurado según las
instrucciones. Siempre antes de partir se deben realizar las
verificaciones de seguridad, de lo contrario se pueden provocar daños
materiales, heridas corporales o la muerte.
Las piezas de montaje pueden aflojarse con el tiempo. Verifique antes
de cada uso y ajuste si es necesario.
Para evitar daños en el acabado de su vehículo, retire y limpie
periódicamente los Landing Pads y los puntos de fijación debido a que
con el tiempo se pueden ir acumulando sedimentos.
Continúe con la instalación de la Control Tower.
¡LEEA ESTAS ADVERTENCIAS!
Asegúrese de que las
Control Towers, con las
barras instaladas, quedan
totalmente asentadas
con el Landing Pad. Si no
asientan correctamente,
repita el paso 7.
AJUSTE LAS POSICIONES DE LOS LANDING PADS Y DESPUÉS APRIÉTELOS.


compatibilidad Yakima, entre en contacto con un distribuidor


Retire el portaequipajes y accesorios YAKIMA antes de
entrar en un lavadero automático de vehículos.
NO EXCEDA EL LÍMITE DE PESO MÁXIMO PARA SU

ESTE DOCUMENTO, LA LISTA DE COMPATIBILIDAD YAKIMA,

NOTA: Debido a los cambios en la fabricación, el material de fijación puede tocar el fondo de la rosca en el punto
de referencia antes de que el Landing Pad quede completamente apretado. Si se presenta esta situación, vaya
nuevamente a la etapa 6 y reinstálelo utilizando arandelas de metal adicionales para lograr más holgura.

sobre el Landing Pad, apriete
completamente el Landing Pad

ilustra. NO APRIETE EXCESIVAMENTE
PORQUE PUEDE DAÑAR EL TECHO EN
LOS PUNTOS DE MONTAJE.

los otros Landing Pads asegurándose
de que no cambiaron de posición.

Tower en el Landing Pad, apriete
completamente la torre y cierre la



instrucciones de las Control
Towers, coloque cuidadosamente
una barra con el par de torres
sobre los Landing Pads.

Pads para permitir que las Control
Towers queden correctamente
posicionadas.

y fije las torres a dichas barras
siguiendo las instrucciones que

Abra una cubierta de la Control

mientras que la torre opuesta


LANDING PAD #11
FIT CHART
1033512H-19/28
MATERIAL/LARGO PESO MÁXIMO
CANT.
ARANDELASADEL. CANT. ARANDELASATRÁS
LEA LAS NOTAS
QUE SE APLICAN
A SU VEHÍCULO.

BMW
1 Series 2dr 08-12 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
3 Series 2dr 00-06 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
3 Series 4dr 99-05 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
5 Series 4dr 97-06 M6x40 1 1 165 lbs./75 kg 47,54,82,102,103,104,187,197
5 Series 4dr 11-13 M7x40 1 1 165 lbs./75 kg 54,82,187,191,197,202
5 Series Gran Turismo 5dr 10-13 M6x40 1 1 165 lbs./75 kg 47,61,69,82,102,103,104,132,187,197
FORD
Flex 09-13 M6x50 1 1 165 lbs./75 kg 47,61,69,82,102,103,104,132,187,197
Transit Connect 10-13 M8x40 1 1 165 lbs./75 kg 49,82,84,191,194,197
HYUNDAI
Accent 5dr 12-13 M6 x40 1 1 165 lbs./75 kg 47,69,82,132,191,197
Elantra GT 5dr 13-13 M6 x40 1 1 165 lbs./75 kg 47,54,69,82,102,113,132,187,197
LAND ROVER
LR4 10-13 M6 x40 1 1 165 lbs./75 kg 47,51,69,81,82,104,132,191
Range Rover 03-12 M8 x45 1 1 165 lbs./75 kg 50,51,69,82,140,191,197
MAZDA
2 11-13 M6x40 3 3 165 lbs./75 kg 47,82,102,103,104,132,187,197
3 4dr 04-09 M6x40 1 2 165 lbs./75 kg 47,52,54,82,102,103,104,187,197
3 4dr 10-13 M6x40 1 1 165 lbs./75 kg 47,52,54,82,102,103,104,187,197
3 / MazdaSpeed 3 5dr 04-09 M6x40 1 1 165 lbs./75 kg 47,52,54,69,82,102,103,104,132,187,197
3 / MazdaSpeed 3 5dr 10-13 M6x40 1 1 165 lbs./75 kg 47,52,54,69,82,102,103,104,132,187,197
5 06-13 M6x30 1 1 165 lbs./75 kg 46,69,82,132,144,191,197
CX-5 13-13 M6x30 1 1 165 lbs./75 kg 47,54,82,84,140,191,197
CX-7 07-12 M6x40 1 1 100 lbs./45 kg 31,47,54,61,69,82,102,103,104,113,140,187,197
CX-9 07-13 M6x40 2 2 165 lbs./75 kg 47,51,54,69,82,84,140,191,197
Protegé 5 02-03 M6x40 1 1 165 lbs./75 kg 47,69,82,102,103,104,132,144,187,197
MERCEDES
B-Class 5dr (Canada) 05-11 M6x40 2 1 165 lbs./75 kg 47,69,82,132,144,191,197
B-Class F Cell 5dr 10-10 M6x40 1 1 165 lbs./75 kg 47,69,82,84,101,132,144,187

LANDING PAD #11
FIT CHART
1033512H-20/28
MATERIAL/LARGO PESO MÁXIMO
LEA LAS NOTAS
QUE SE APLICAN
A SU VEHÍCULO.

CANT.
ARANDELASADEL. CANT. ARANDELASATRÁS
C-Class 2dr 12-13 M8x40 1 1 165 lbs./75 kg 49,54,82,187,197
C-Class 4dr 08-13 M8x40 1 1 165 lbs./75 kg 49,54,82,187,191,197
CLS-Class 06-11 M8x40 2 1 165 lbs./75 kg 49,54,82,102,103,104,187,197
E-Class 2dr 10-13 M8x40 1 1 165 lbs./75 kg 49,82,187,191,197
E-Class 4dr 03-09 M8x40 1 1 165 lbs./75 kg 49,82,187,191,197
E-Class 4dr 10-13 M8x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
R-Class 06-12 M8x40 1 1 165 lbs./75 kg 49,54,82,140,187,191,197
S-Class/S-Class Hybrid 4dr 07-13 M6x40 1 1 165 lbs./75 kg 49,54,82,187,191,197
MITSUBISHI
Lancer Sportback 10-13 M6x40 1 1 165 lbs./75 kg 47,69,82,102,103,104,132,144,187,197
Outlander 10-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Outlander Sport 11-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
RVR (Canada) 10-13 M6X40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
PORSCHE
911 05-12 M6x50 1 1 165 lbs./75 kg 48,54,82,95,187
Cayman 07-12 M6x50 1 1 125 lbs./57 kg 48,54,82,95,187
Panamera 10-13 M6x50 1 1 165 lbs./75 kg 48,54,69,82,132,187,191,194,197
SAAB
9-3 Wagon 06-12 M6x50 1 1 165 lbs./75 kg 48,54,69,82,102,103,104,140,187,197
SATURN
Astra 3dr 08-09 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,140,187,197
Astra 5dr 08-09 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,140,187,197
SUBARU
Forester 09-13 M6x40 2 2 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Forester (Latin America) 11-11 M6x40 1 1 165 lbs./75 kg 47,54,69,82,102,103,104,132,187,197
Impreza 4dr 08-11 M6x40 1 1 165 lbs./75 kg 47,54,82,187,191,197
Impreza 5dr 12-13 M6x40 1 1 165 lbs./75 kg 47,54,69,82,140,187,191,197
