Yakima BLOCKHEAD User manual

1033592B-1/6
Set the bicycle forks onto the skewer.
Align block with drilled holes.
Use the template on the following page
to scribe two drilling points.
• Use 1/4” (6mm)
mounting
hardware.
• Always check
handlebar
clearance before
attaching block. Pivot the bolts or screws into place.
Tighten hardware securely.
Test installation by pulling and shaking.
Replace skewer and tighten knob. Hold the
shaft at the far end. Join the handle with
the shaft, turn the shaft counter-clockwise.
BlockHead attaches securely to flat
surfaces. Recommended Mounting
Hardware includes 1/4” (6mm) bolts or
screws, fender washers, and locking nuts.
NOTE: Adjustment knob will turn with shaft.
Hold the adjustment
knob. Turn handle
clockwise to remove
the shaft.
Remove shaft from handle.
Open handle.
NOTE: Shaft will turn with adjustment knob.
Loosen or tighten the knob
as needed so that lever
closes with FIRM resistance.
With lever open, tighten knob until the
lever closes with FIRM resistance.
Part #1033592 Rev.B

1033592B-2/6

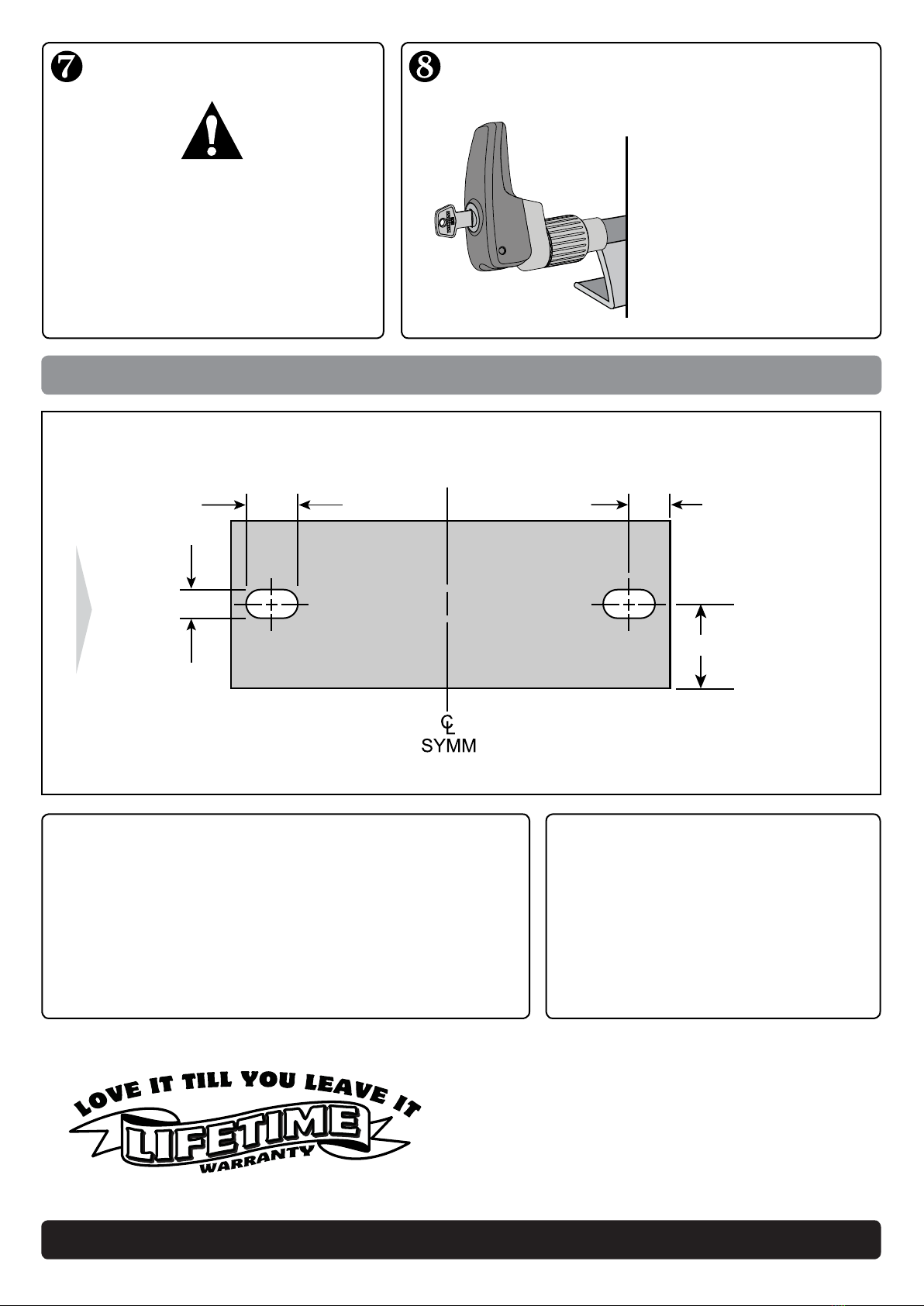

Check the template against the block before drilling.
.27 in
.47 in .37 in
.75 in
This product is covered by YAKIMA’s
“Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty,
go online to www.yakima.com
or email us at [email protected]
or call [phone]
WARNING:
ATTACHMENT HARDWARE CAN LOOSEN OVER
TIME. CHECK BEFORE EACH USE, AND TIGHTEN
IF NECESSARY. FAILURE TO PERFORM SAFETY
CHECKS CAN RESULT IN PROPERTY DAMAGE,
PERSONAL INJURY, OR DEATH.
TECHNICAL ASSISTANCE
OR REPLACEMENT PARTS:
Contact your dealer or call
[phone] Monday through
Friday 7:00 am to 5:00 pm PST
TEMPLATE
Yakima accepts no responsibility for improper installation.
KEEP THESE INSTRUCTIONS
Test security by tugging at forks. If
forks can move out of the skewer,
open lever and tighten the knob
slightly. Close lever again with rm
pressure. Repeat if necessary.
Lock the BlockHead.
Periodically check the
attachment hardware
and tighten if needed.
Lubricate skewer
occasionally.

1033592B-3/6

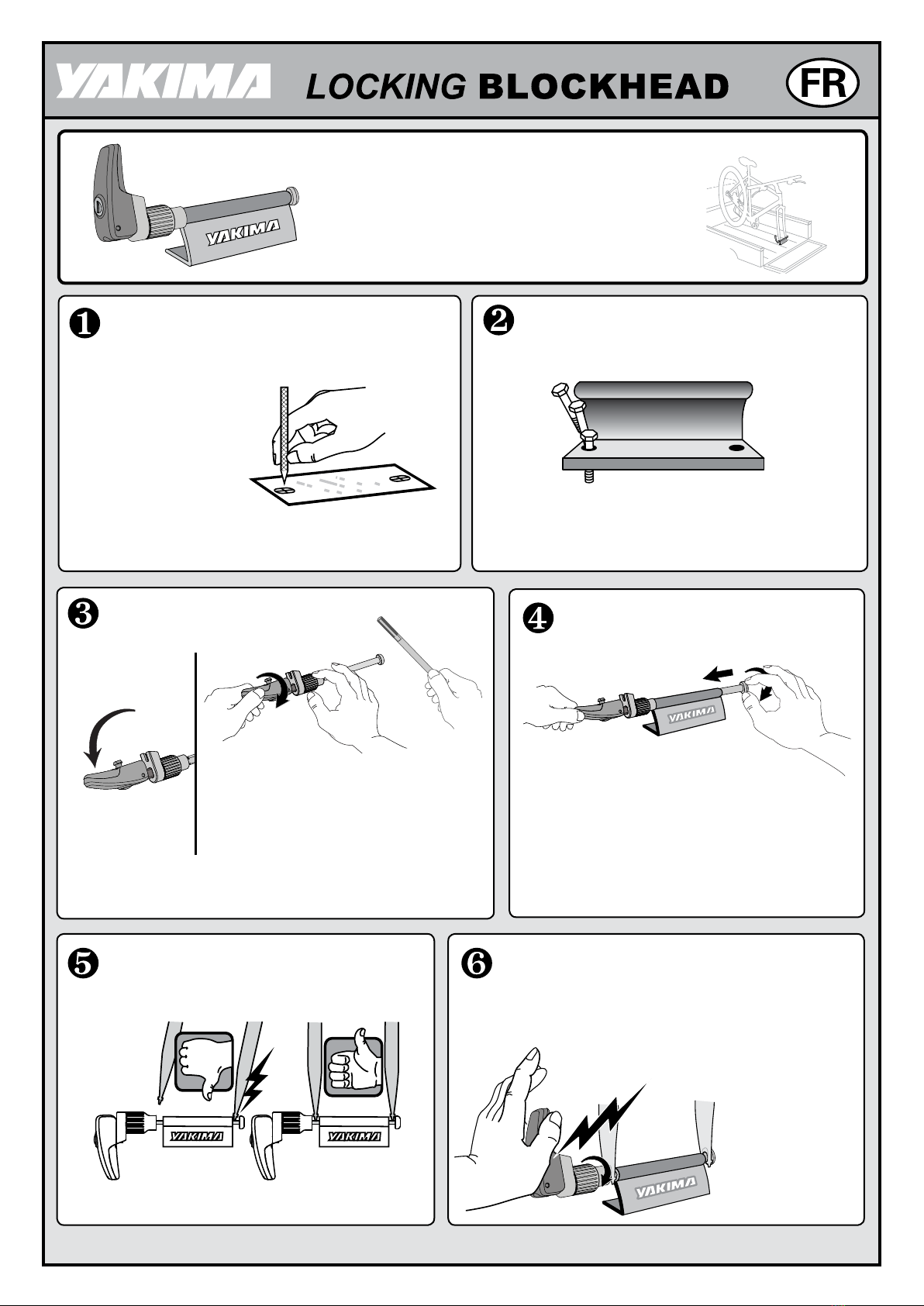

Engager la fourche du vélo sur l’axe.
Déposer le bloc sur les trous.
À l’aide du gabarit de la page suivante,
marquer les deux points de perçage.
• Utiliser une
visserie de 6
mm (1/4 po).
• Avant de xer
le bloc, vérier
le dégagement
au niveau du
guidon.
Présenter les boulons ou les vis par le côté.
Serrer les boulons solidement.
Vérifier la solidité du montage
en tirant et en poussant.
Remettre l’axe en place et serrer
la molette. Tenir l’axe par le
bout, mettre le levier en place en
tournant l’axe vers la gauche.
Avec le levier en position ouverte, serrer
la molette jusqu’à ce que le levier se ferme
avec une BONNE résistance.
Serrer ou desserrer la molette au
besoin de manière que le levier se
ferme avec une BONNE résistance.
Le bloc de retenue de fourche BlockHead se
fixe solidement aux surfaces plates. Visserie
recommandée pour l’installation : boulons ou
vis de 6 mm (1/4 po), rondelles plates extra-
larges et écrous de sécurité.
REMARQUE : la molette de
réglage tournera avec l’axe.
Tenir la molette de réglage et
tourner le levier vers la droite
pour enlever l’axe.
Séparer l’axe à serrage rapide
et son levier.
Ouvrir le levier.
REMARQUE : l’axe tournera avec la molette de réglage.

1033592B-4/6
Comparer le gabarit avec le bloc avant de percer.
.27 in
.47 in .37 in
.75 in
Ce produit est couvert par la garantie limitée
« Tant que durera notre histoire d’amour »
YAKIMA. Pour se procurer une copie de cette
garantie, aller en ligne à www.yakima.com
ou nous envoyer un courriel à yakwarranty@
yakima.com ou appeler au [phone].
AVERTISSEMENT :
LES DISPOSITIFS DE FIXATION PEUVENT SE DESSERRER
À LA LONGUE. LES INSPECTER AVANT CHAQUE
UTILISATION ET LES RESSERRER AU BESOIN. SI L’ON
N’EFFECTUE PAS LES VÉRIFICATIONS DE SÉCURITÉ,
ON RISQUE DE PROVOQUER DES DOMMAGES, DES
BLESSURES OU MÊME LA MORT.
POUR OBTENIR DES
RENSEIGNEMENTS TECHNIQUES OU
DES PIÈCES DE RECHANGE
prière de contacter votre dépositaire
ou appeler au [phone], du lundi
au vendredi, entre 7 heures et 17
heures, heure du Pacifique.
GABARIT
Yakima décline toute responsabilité en cas de montage mal réalisé.
CONSERVER CES INSTRUCTIONS!
Vérifier la solidité du montage en
tirant sur la fourche. Si la fourche peut
se dégager de l’axe, ouvrir le levier et
serrer la molette un peu plus. Rabattre
le levier en appliquant une pression
assez forte. Recommencer au besoin.
Verrouiller le bloc.
Vérifier
régulièrement
la solidité de
la visserie et la
resserrer au besoin.
Lubrier l’axe de
temps à autre.

1033592B-5/6
Inserte verticalmente la horquilla de la
bicicleta en la broqueta.
Alinee el bloque con los
agujeros ya hechos.
Utilice la plantilla que se encuentra en
la página siguiente para marcar los dos
puntos donde se deben hacer los agujeros.
• Utilice las
piezas de
montaje de
1/4” (6 mm).
• Verique siempre el espacio para la
manija antes de jar el bloque.
Haga pivotear los pernos o tornillos
para que queden en su posición.
Apriete las piezas de manera segura.
Pruebe la instalación tirando y
sacudiendo las piezas.
Vuelva a instalar la broqueta y apriete la
perilla. Sostenga el eje del extremo alejado.
Una la palanca con el eje y gire el eje en
sentido antihorario.
Con la palanca abierta, apriete la perilla hasta
que la palanca quede ajustada ofreciendo una
FUERTE resistencia.
Aoje o apriete la perilla lo necesario
para que la palanca quede ajustada
ofreciendo una FUERTE resistencia.
BlockHead se fija de manera segura a
las superficies planas. Las piezas de
montaje recomendadas incluyen pernos
o tornillos de 1/4” (6 mm), arandelas de
aletas y tuercas de bloqueo.
NOTA: La perilla de ajuste girará con el eje.
Sostenga la perilla de ajuste.
Gire la palanca en sentido
horario para sacar el eje.
Retire el eje de la manija.
Abra la manija.
NOTA: El eje girará con la perilla de ajuste.

1033592B-6/6

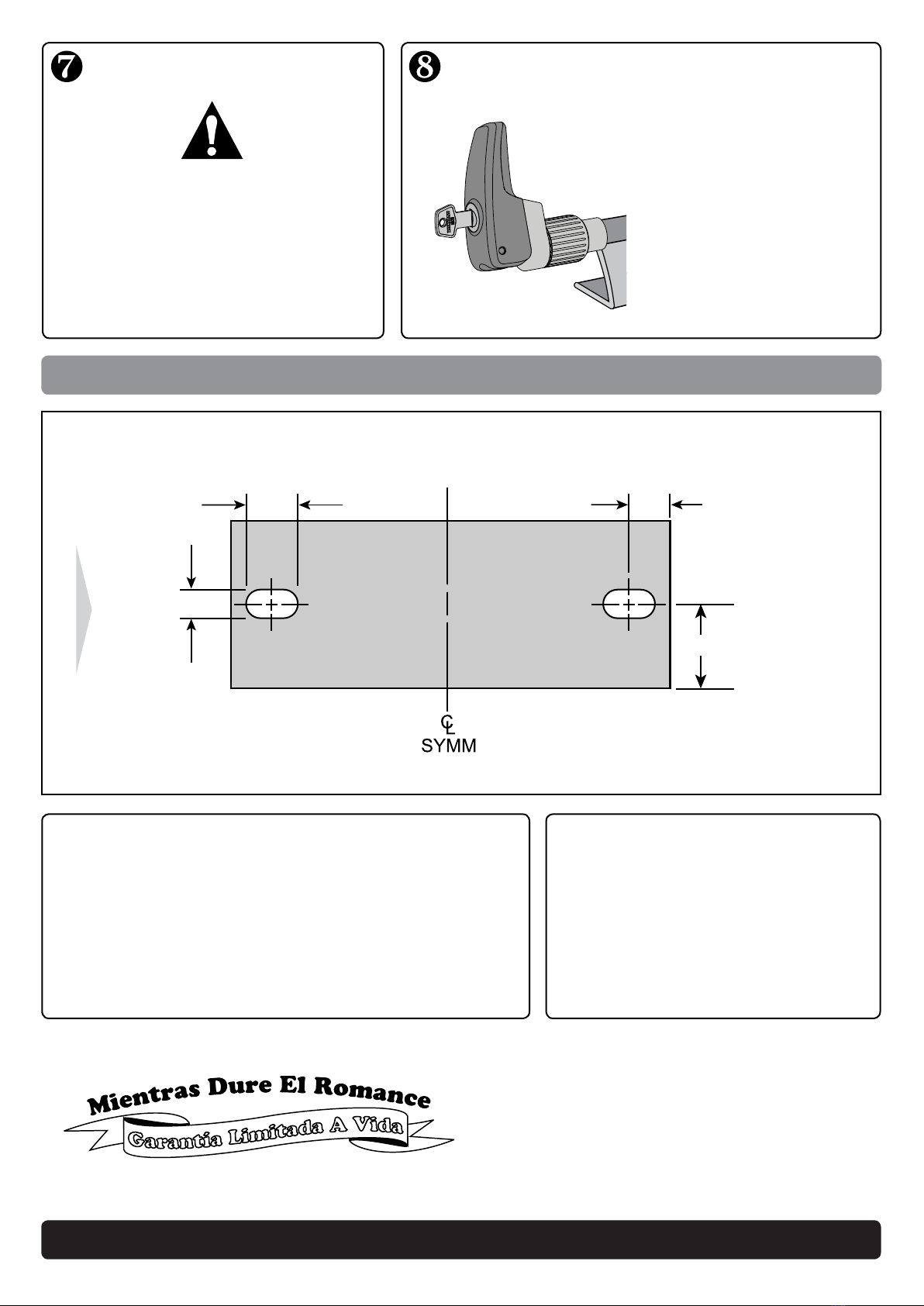

Verifique la plantilla contra el bloque antes de perforar.
.27 in
.47 in .37 in
.75 in
Este producto está cubierto por la garantía
limitada a vida “mientras dure el romance”
de Yakima. Para obtener una copia de
esta garantía, visítenos en www.yakima.
com, envíenos un correo electrónico a
[email protected] o llámenos al
[phone].
ADVERTENCIA:
LAS PIEZAS DE MONTAJE PUEDEN AFLOJARSE
CON EL TIEMPO. VERIFIQUE ANTES DE CADA USO Y
AJUSTE SI ES NECESARIO. SI NO SE REALIZAN LAS
VERIFICACIONES DE SEGURIDAD ANTES DE PARTIR,
SE PUEDEN PROVOCAR DAÑOS MATERIALES,
HERIDAS CORPORALES O LA MUERTE.
SI NECESITA ASISTENCIA
TÉCNICA O REPUESTOS:
Contacte un vendedor, visite el sitio
www.yakima.com o llame al (888)
925-4621. De lunes a viernes de 7:00
a 5:00 pm hora del Pacífico.
PLANTILLA
Yakima no se hace responsable de ninguna instalación realizada de manera incorrecta.
CONSERVE ESTAS INSTRUCCIONES
Tire de la horquilla para verificar si
está bien fijada. Si la horquilla aún
se mueve, abra la manija y apriete
un poco la perilla de ajuste otra
vez. Cierre la palanca nuevamente
con una presión rme. Repita la
operación si es necesario.
Bloquee el BlockHead.
Verifique periódicamente
las piezas de fijación y
vuelva a apretar si es
necesario.
Lubrique la broqueta de
vez en cuando.
