Yamaha VP1 User manual

Bescheinigung des Importeurs
Hiermit wird bescheinigt, daß der/die/das
Gerät: Synthesizer Typ: VP1
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
(Gerät, typ, Bezeichnung)
in Übereinstimmung mit den Bestimmungen der
VERFÜGUNG 1046/84
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
(Amtsblattverfügung)
funkentstört ist.
Der Deutschen Bundespost wurde das
Inverkehrbringen dieses Gerätes angezeigt und die
Berechtigung zur Überprüfung der Serie auf
Einhaltung der Bestimmungen eingeräumt.
Yamaha Europa GmbH
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Name des lmporteurs.
*Dies bezieht sich nur auf die von der YAMAHA EUROPA
GmbH vertriebenen Produkte.
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
IMPORTANT: The wires in this mains lead are coloured in
accordance with the following code:
GREEN-AND-YELLOW : EARTH
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus
may not correspond with the coloured markings identifying the
terminals in your plug, proceed as follows:
The wire which is coloured GREEN andYELLOW must be con-
nected to the terminal in the plug which is marked by the letter E
or by the safety earth symbol or coloured GREEN and YEL-
LOW.
The wire which is coloured BLUE must be connected to the ter-
minal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the
terminal which is marked with the letter L or coloured RED.
Dette apparat overholder det gaeldende EF-direktiv
vedrørende radiostøj.
Cet appareil est conforme aux prescriptions de la
directive communautaire 87/308/CEE.
Diese Geräte entsprechen der EG-Richtlinie 82/499/
EWG und/oder 87/308/EWG.
This product complies with the radio frequency in-
terference requirements of the Council Directive 82/
499/EEC and/or 87/308/EEC.
Questo apparecchio è conforme al D.M.13 aprile
1989 (Direttiva CEE/87/308) sulla soppressione dei
radiodisturbi.
Este producto está de acuerdo con los requisitos
sobre interferencias de radio frequencia fijados por
el Consejo Directivo 87/308/CEE.
YAMAHA CORPORATION
ADVARSEL!
Lithiumbatteri—Eksplosionsfare ved fejlagtig håndtering.
Udskiftning må kun ske med batteri af samme fabrikat og type.
Levér det brugte batteri tilbage til leverandoren.
VARNING
Explosionsfara vid felaktigt batteribyte. Använd samma
batterityp eller en ekvivalent typ som rekommenderas av
apparattillverkaren. Kassera använt batteri enligt fabrikantens
instruktion.
VAROITUS
Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda
paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin.
Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.

i
VP1 OWNER’S MANUAL
Owner’ s Manual
Thank you for your purchase of the Yamaha VP1 Virtual Acoustic
Synthesizer. The VP1’s revolutionary VA sound system offers a range
of sounds and performance features not available from ordinary
synthesizers.
Please read through this manual to familiarize yourself with the VP1’s
operation and its many superlative functions. Retain the manual in a
safe place for future reference.

ii
VP1 OWNER’S MANUAL
Features
Revolutionary Virtual-Acoustic Sound System
The VP1’s VA (virtual acoustic) sound production is entirely different from
techniques used on conventional synthesizers. The system generates a computerized
model of the target instrument’s acoustic characteristics, creating a virtual instrument
that sounds and feels like the real thing.
Conventional synthesizers create sound by mixing monotone oscillations or by processing
a memorized set of waveform samples. Results are often uninteresting, or too far from what
you are aiming at. You can try to improve the sound by manipulating a host of seemingly
arbitrary settings, but the process frequently becomes tedious and discouraging.
Yamaha’s VA system changes this picture entirely. Operation is intuitively
reasonable, and the resulting sound is far more realistic.
The VP1 utilizes an F/VA (free-oscillating VA) sound system — one of the two
variants of the VA approach. The system creates a computerized model consisting of
two modules: a “driver” component and a “string” component. The driver component
simulates the action of the striking system (analogous to the action of a pick or finger
against a guitar string), while the string component simulates the action of the
vibrating system (analogous to the combination of the guitar’s string, fret, and bridge).
The VP1 fine-tunes the properties of each of these modules to produce a virtual
instrument with an extremely realistic sound.
You can use the VP1 to reproduce the sound of existing acoustic instruments, or to
design fanciful virtual instruments that could never exist in the real world. Regardless
of the type of instrument you choose, the resulting sound will have an authentic, real-
world quality not available from conventional synthesizers.
Powerful Controllers
The VP1’s powerful controllers allow you to achieve an expressive range previously
available only to skilled performers of acoustic instruments.
Consider a guitar player. The guitarist’s sound is determined not just by the finger on
the fret and the pick against the string. Many different actions are involved — the force
and direction of the pick, the left hand’s muting, vibrato, glissando, and trill effects,
the right hand’s muting and harmonic effects, the motion of the right arm, and so on.
It would be impossible to simulate all of these different actions using only the
keyboard. This is why the VP1 supports a full assortment of controllers — a pitch
wheel, two modulation wheels, a two-directional modulation ball, a breath controller,
two foot controllers, two foot switches, and two continuous sliders. By mastering the
use of these controllers, you can achieve a high level of expressiveness on any voice
you happen to be playing.

iii
VP1 OWNER’S MANUAL
Generally speaking, each controller governs a single parameter. But each time you
change the voice, the VP1 changes the parameter assignments accordingly — ensuring
that you always have significant control over the most important features of the voice
you are playing. You are also free to rearrange the parameters among the different
controllers so as to achieve the configuration best suited to your own playing style.
The VP1’s controller features allow you break through the barriers of electronic
instrumentation to achieve a level of control previously limited to acoustic instruments.
Kaleidoscopic “Scene” Control
The VP1 can store all controller settings into a single “scene”. You can register up to
three of these scenes, and recall any one of them at the press of a button. Or you can
use the Scene Controller to fade seamlessly from one scene into another, stopping at
any intermediate value along the way. This unique “scene” concept allows you to
produce unprecedented multidimensional sound changes.
High-Quality Effects
The VP1 offers five times as many as effects the SPX1000 — reverb, flanger, delay,
chorus, and many more. You can set these effects separately for each voice.
Professional Features
■Professional Parallel Output
The VP1 processes effects internally to produce high-quality stereo output. You are
also free to select monaural output.
The VP1 also produces separate stereo outputs for each of the four elements
comprising the voice. You can connect all of these outputs to a mixer and add external
effects.
■First VA System with 16-Note Polyphony
The VP1 is the world’s only VA system capable of producing 16-note polyphony. The
four-element voice structure affords ample capability for setting up complex
multilayered and split voices.
■Superlative Design
The VP1’s FS76 keyboard already enjoys a high reputation among professional
musicians. All VP1 controllers are equipped with multicolor LEDs, allowing you to
ascertain controller conditions at a glance. And the instrument’s top and rear panels
are finished with high-quality real wood trim. Each panel has its own unique grain
pattern, so that no two synthesizers look exactly alike.
■Complexity
The VP1 simulates an acoustic instrument not only in sound but also in sophistication
and complexity. Like an acoustic instrument, the VP1 requires — and amply rewards
— practice. As you master the instrument’s controllers and functions, you will
gradually attain your own unique, personalized performance style.

iv
VP1 OWNER’S MANUAL
Using The Manual
The manual you are holding is divided into two main sections — BASICS and REFERENCE.
BASICS
This section introduces you to basic information that will help you become familiar with your synthesizer. The
section explains various precautions, tells you how to connect up the synthesizer, takes you through a trial run, and
describes the basic principles of operation and sound production.
Users who are unfamiliar with the VP1 should read through the entire BASICS section carefully.
■Chapter 1 Setting It Up
This chapter introduces you to the different components and explains how to connect
everything up.
■Chapter 2 Trying it Out
Chapter 2 takes you through a trial run and introduces some of the VP1’s operational
basics. It also explains how to play the synthesizer’s built-in demos.
■Chapter 3 Learning the Basics
Chapter 3 describes the principles of operation, and explains the functioning of
controllers and other features.
REFERENCE
The REFERENCE section offers detailed explanations of the VP1’s different functions. It describes in detail the various
methods for implementing performance, voice, and controller settings, and for writing data to or from the floppy disk.
You do not need to read through the REFERENCE section in its entirety. Use it as a ready reference, turning to the
relevant pages whenever you need to learn more about a particular function.
■Chapter 1 PLAY Mode
This chapter provides comprehensive explanations of the functions for selecting,
playing, and editing voices.
■Chapter 2 SYSTEM Mode
Chapter 2 explains system-wide settings related to sound production, keyboard
operation, MIDI, and controllers.
■Chapter 3 DISK Mode
This chapter describes the VP1’s various disk functions. It explains how to save data
to disk, load data from disk, format new disks, and rename existing disk files.
■Appendix
The Appendix describes the system’s error messages and offers some advice on
troubleshooting.
Please refer also to the separately bound “Performance Notes” for a full listing of the VP1’s original voices and
functions.

v
VP1 OWNER’S MANUAL
Notations
The following notational conventions are used throughout the manual to enhance clarity and readability.
PLAY
Denotes the PLAY button. All buttons are indicated by a rounded rectangular border
enclosing the button (function) name. Note that the function name also appears on the
synthesizer panel directly above or below the corresponding button. Some buttons
have two functions, with the name of the secondary function written in purple lettering
on the panel. When referring to the purple-lettered function, we use the following type
of notation: “ F1 :E1”, where “ F1 ” denotes the button’s usual function and
“E1” denotes the function indicated in purple.
When referring to a function button ( F1 ~ F8 ), we write the symbol for the
button followed by the name of the operation that the button selects. For example:
F1 :Info.
Important
An important note or precaution intended to help you avoid loss of data or other major
inconvenience. Always read these notices carefully.
FYI (For your information)
Reference information indirectly related to the content of the main text. May contain
practical advice or general supplementary information.
Procedure
Step-by-step instructions for carrying out a particular function or operation.
Description
General description of one of the VP1’s functions.
(➝BASICS: -) (➝REFERENCE: -)
Directs you to another page for related information.
Within the REFERENCE section, all function descriptions begin with a fixed-format heading
summarizing important information about the function. An example is shown below.
CONTROLLER ASSIGN TABLE: Control Range
PLAY →F4 (CTbl) →F1 ([Rng])
Determines the degree by which a parameter value changes in response to controller movement.
Max 0 ~ 127
Center 0 ~ 127
Min 0 ~ 127
Settable items (Listed
in the order that they
appear on the screen).
Allowable values Display
Name of function
Procedure for entering the function Brief description

vi
VP1 OWNER’S MANUAL
Contents
All page numbers begin with a letter indicating the section: “B” for BASICS, or “R” for REFERENCE.
BASICS
Chapter 1 Setting It Up
Controls and Connectors • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 2

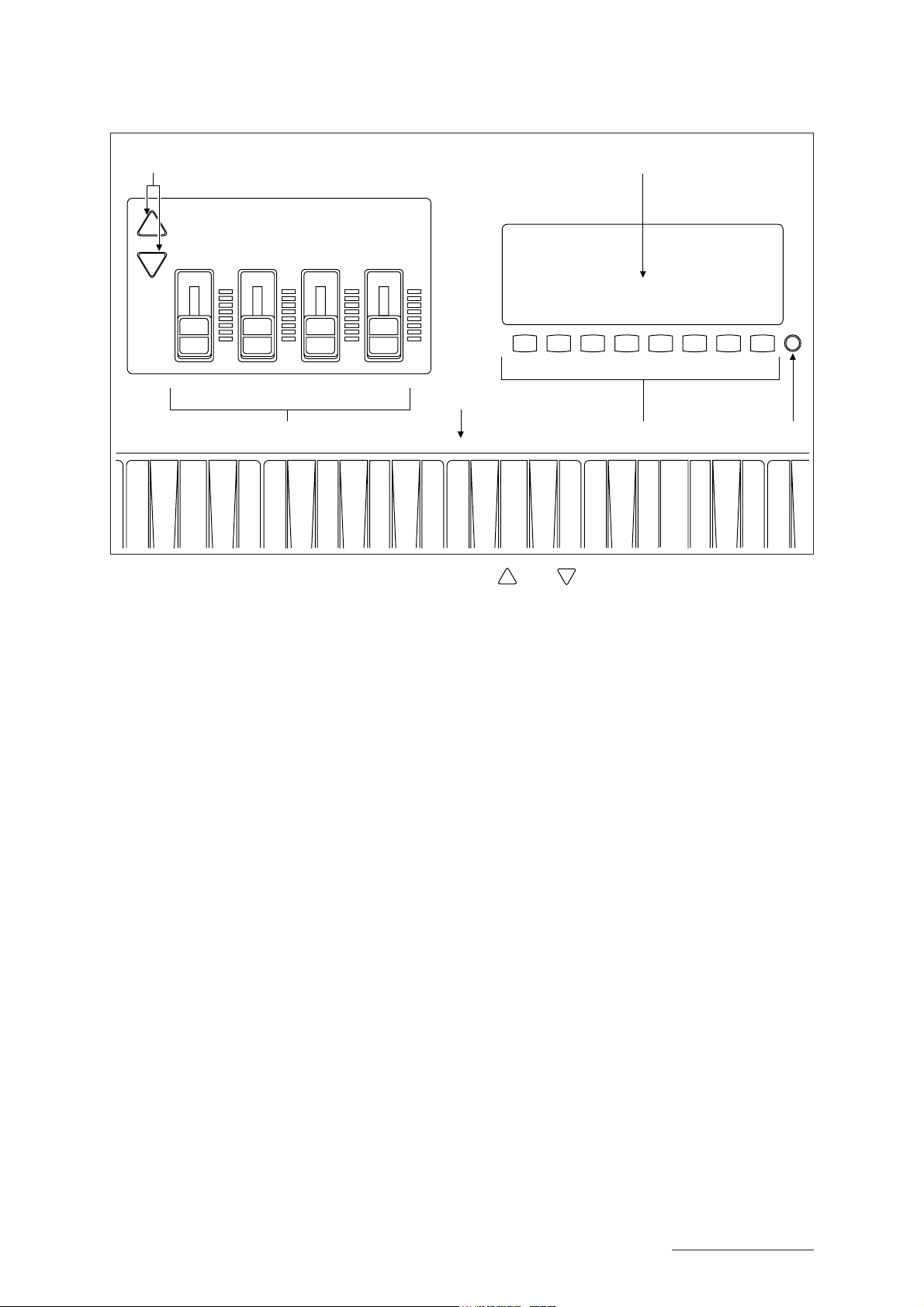

Top Panel • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 2

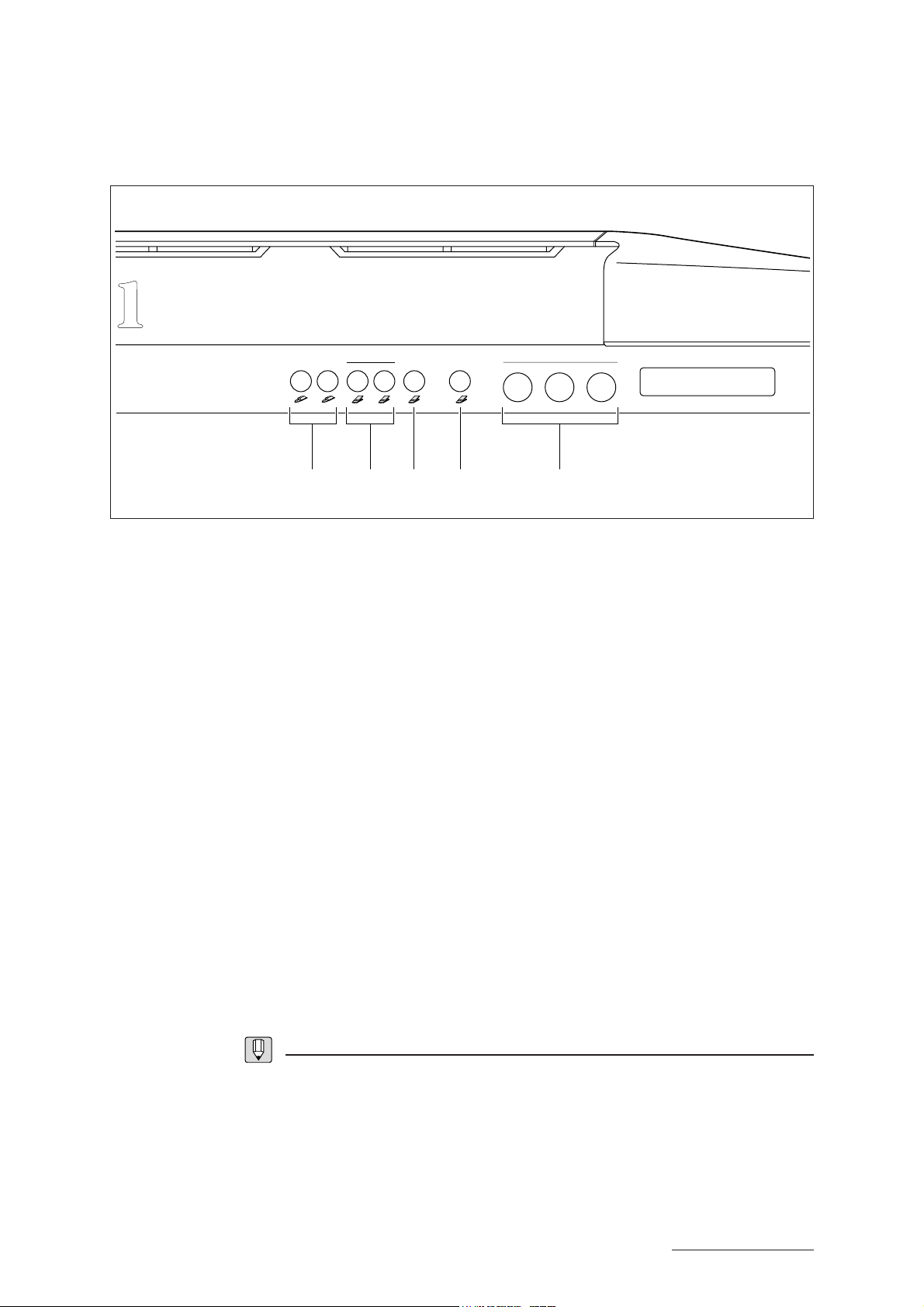

Rear Panel • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 6
Front Side • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 8
Connecting the System • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 9
Connecting the Power Cord • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 9
Connecting the Controllers • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 10
Connecting Amplifiers or Mixer • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 12
MIDI Connection • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 14
The Floppy Disk • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 16
MIDI • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 1 - 17
Chapter 2 Trying It Out
First Try • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 2 - 2
Checking the Sound Output • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 2 - 2
Trying Some Voices • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 2 - 3
Using the Controllers • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 2 - 4
Using Quick Edit • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 2 - 6
Playing the Demos • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 2 - 8
Chapter 3 Learning the Basics
Sound Production • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 2
F/VA Sound Synthesis • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 2
Physical Characteristics of Struck-String Instruments • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 2
Driver • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 3
String • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 3
Editing Limitations • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 3
Voice Formation • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 4
Elements • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 4
Mixer • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 5
Voices • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 5

vii
VP1 OWNER’S MANUAL
Contents
Memory Configuration • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 6
System Data • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 6
Voice Data • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 6
Floppy Disks • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 7
Controllers • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 8
Principle of Operation • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 8
Innovative Controller Types • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 9
Scenes • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 11
What is a Scene? • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 11
Scene Controller • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 12
Scene LEDs • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 13
Controller Hook Function • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 14
Controller LEDs • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 15
Controller Initialization Function • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 15
Quick Edit • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 16
General Description • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 16
Using Quick Edit • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 17
Storing Results • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 17
Quick-Edit Parameters • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 18
MIDI Quick Edit Control • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 20
Voice Categories • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 21
Category Listing • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 21
Modes • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 22
PLAY Mode • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 22
SYSTEM Mode • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 22
DISK Mode • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 22
Basic Operations • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 23
Switching the Mode • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 23
Selecting a Voice • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 23
Selecting a Function • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 24
Returning to Previous Screen • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 24
Moving the Cursor • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 24
Changing Numerical Settings • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 25
Changing Multiple-Choice Settings • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 25
Entering Characters • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 26
Voice Editing • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 27
General Editing Procedure • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 27
Storing • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 28
Comparing • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 30
Copying • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 30
ELEMENT SELECT and ELEMENT ON/OFF • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • B: 3 - 31

viii
VP1 OWNER’S MANUAL
Contents
REFERENCE
Chapter 1 PLAY Mode
Outline • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 2
Performance and Status • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 3
Functions • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 3
PLAY • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 4
INFORMATION DISPLAY • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 5
CONTROLLER VALUE VIEW • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 6
KEYBOARD TRANSMIT CHANNEL • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 7
VOICE DIRECTORY • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 8
Editing Functions • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 9
CONTROLLER ASSIGN TABLE • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 10
CONTROLLER ASSIGN TABLE: Control Range • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 12
SCENE • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 14
VOICE SETUP • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 16
VOICE SETUP: Element Switch • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 17
VOICE SETUP: Max Notes • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 18
VOICE SETUP: Receive Channel • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 19
VOICE SETUP: Key Assign Mode • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 20
VOICE SETUP: Volume • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 22
VOICE SETUP: Detune • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 23
VOICE SETUP: Note Shift • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 24
VOICE SETUP: Pan Range • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 25
VOICE SETUP: Note Limit • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 27
VOICE SETUP: Microtuning • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 28
VOICE SETUP: Portamento Mode • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 30
VOICE SETUP: Portamento Resolution • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 31
VOICE SETUP: PB Range • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 32
VOICE SETUP: PB Curve • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 33
VOICE SETUP: Zoned Aftertouch Mode • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 35
VOICE SETUP: Zoned Aftertouch Split • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 36
VOICE SETUP: Sustain • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 37
VOICE SETUP: Element Copy • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 38
OUTPUT: MIXER • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 41
OUTPUT: EFFECTS • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 43
Effect Types • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 44
Effects Parameters • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 45
OUTPUT: Effect Copy • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 50
OUTPUT: Equalizer • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 51
OUTPUT: Equalizer Copy • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 53
STORE • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 54
COMPARE • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • R: 1 - 56
