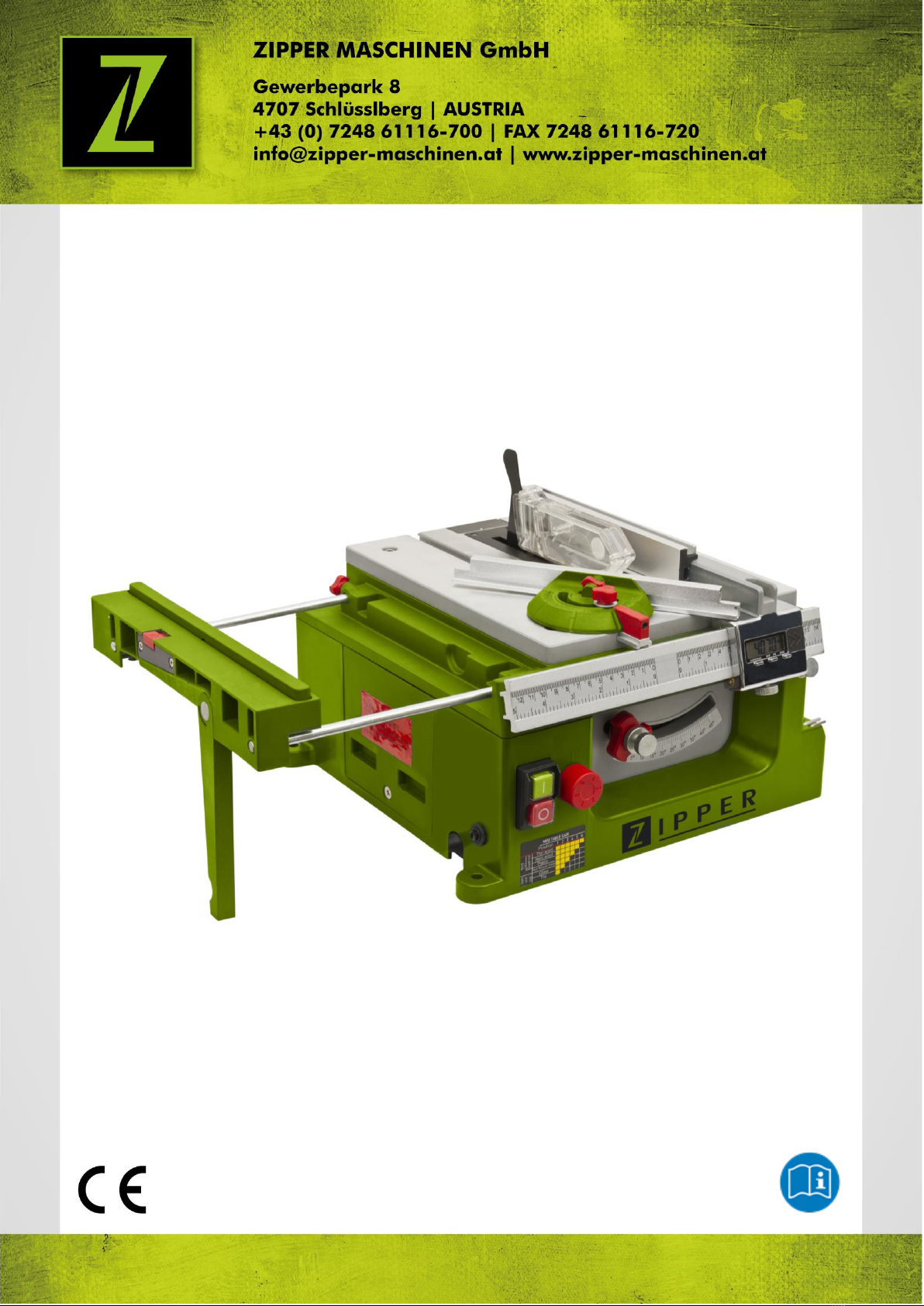

Z.I.P.P.ER MASCHINEN ZI-PTKS85 User manual

Edition: 15.01.2016 –Revision - 00 –CEC - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
PRÄZISIONSTISCHKREISSÄGE
Übersetzung / Translation
EN
USER MANUAL
MINI TABLE SAW
ZI-PTKS85
EAN: 9120039232331

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at2
ZI-PTKS85
1INHALT / INDEX
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
3TECHNIK / TECHNIC 6
3.1 Komponenten / components ............................................................................... 6
3.2 Lieferumfang / delivery content .......................................................................... 7
3.3 Technische Daten / technical details ................................................................... 7
4VORWORT (DE) 8
5SICHERHEIT 9
5.1 Bestimmungsmäßige Verwendung ...................................................................... 9
5.2 Sicherheitshinweise .......................................................................................... 10
5.3 Restrisiken ........................................................................................................ 11
6MONTAGE 12
6.1 Vorbereitende Tätigkeiten ................................................................................. 12
6.2 Zusammenbau und Erklärung ............................................................................ 12
7BETRIEB 15
7.1 Betriebshinweise ............................................................................................... 15
7.2 Bedienung ......................................................................................................... 15
8WARTUNG 17
8.1 Sägeblattwechsel .............................................................................................. 17
8.2 Instandhaltung und Wartungsplan .................................................................... 18
8.3 Reinigung .......................................................................................................... 18
8.4 Entsorgung ........................................................................................................ 18
9FEHLERBEHEBUNG 18
10 PREFACE (EN) 19
11 SAFETY 20
11.1 Intended Use..................................................................................................... 20
11.2 Security instructions ......................................................................................... 21
11.3 Remaining risk factors....................................................................................... 22
12 ASSEMBLY 23

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at3
ZI-PTKS85
12.1 Pre-commissioning work ................................................................................... 23
12.2 Assembly and description.................................................................................. 23
13 OPERATION 26
13.1 Operation instructions....................................................................................... 26
13.2 Operation .......................................................................................................... 26
14 MAINTENANCE 28
14.1 Changing saw blade........................................................................................... 28
14.2 Maintenance plan .............................................................................................. 29
14.3 Cleaning ............................................................................................................ 29
14.4 Disposal............................................................................................................. 29
15 TROUBLE SHOOTING 29
16 SCHALTPLAN / WIRING DIAGRAM 30
17 ERSATZTEILE / SPARE PARTS 31
17.1 Ersatzteilbestellung / spare parts order............................................................ 31
17.2 Explosionszeichnung/ explosion drawing.......................................................... 32
18 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 37
19 GEWÄHRLEISTUNG 38
20 WARRANTY GUIDELINES 39
21 PRODUKTBEOBACHTUNG 40

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at4
ZI-PTKS85
2SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der
Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren
Personenschäden und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine
as well as ignoring the security and operating instructions can cause serious
injuries and even lead to death.
DE
Allgemeiner Hinweis
EN
General note
DE
Maschine vor Wartung und Pausen ausschalten und Netzstecker
ziehen!
EN
Stop and pull out the power plug before any break and engine
maintenance!
DE
CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.
EN
CE-Conformal! - This product complies with the EC-directives.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der
Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully
and get familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Bedienung mit Handschuhen verboten!
EN
Operation with gloves forbidden!
DE
Nur geschultes Personal!
EN
Only trained staff!
DE
Bedienung mit Schmuck verboten!
EN
Operation with jewelry forbidden!

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at5
ZI-PTKS85

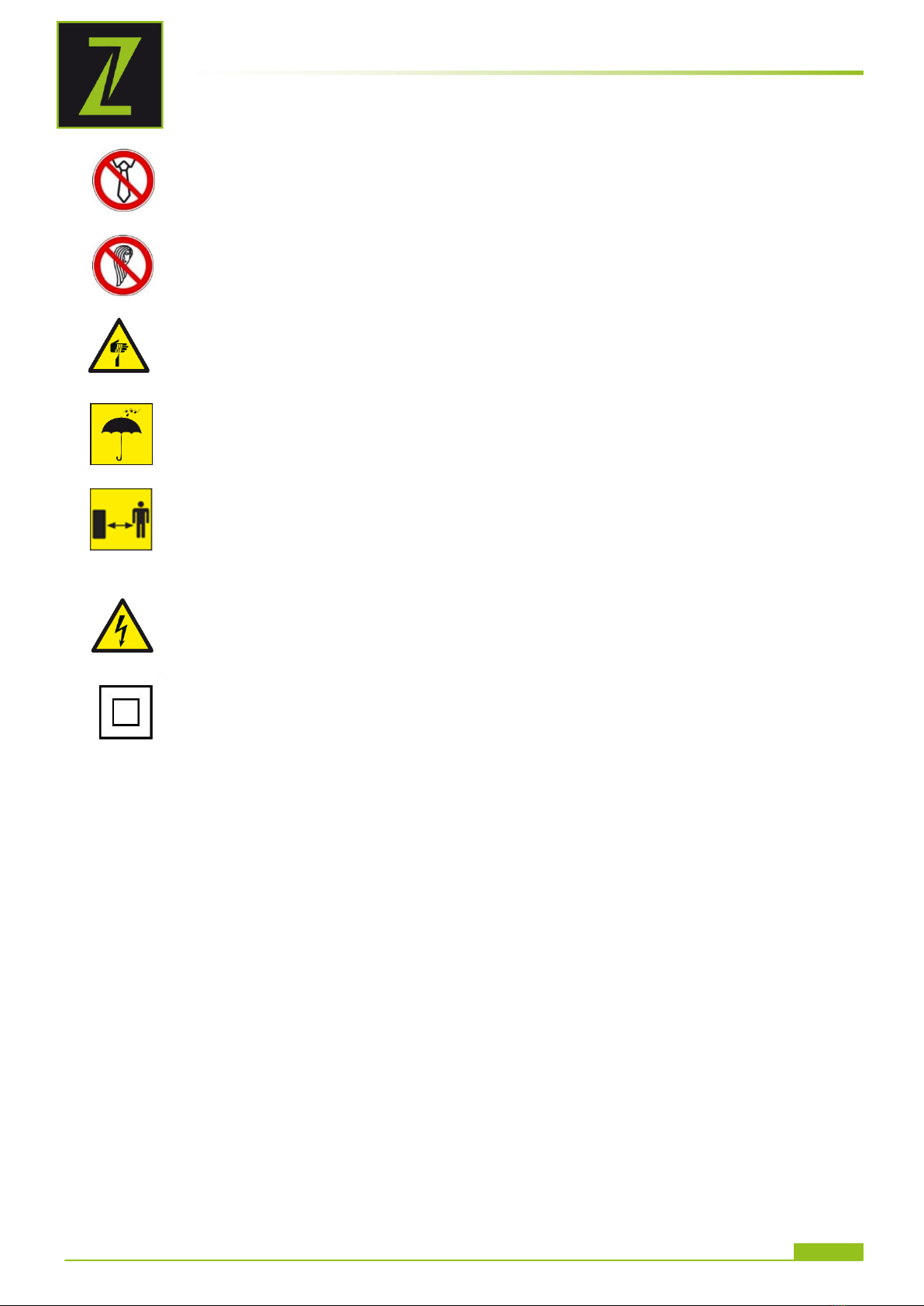

DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Bedienung mit Krawatte verboten!
EN
Operation with tie forbidden!
DE
Bedienung mit offenem Haar verboten!
EN
Operation with long hair forbidden!
DE
Warnung vor Schnittverletzungen!
EN
Warning about cut injuries!
DE
Vor Nässe schützen!
EN
Protect from moisture!
DE
Achten Sie darauf, dass sich keine weiteren Personen im
Gefahrenbereich (Mindestabstand 2m) im Gefahrenbereich aufhalten.
EN
Make sure that there are no other persons inside the danger zone
(minimum distance 2m) in the danger zone.
DE
Schutzklasse II!
EN
Protection class II!

TECHNIK / TECHNIC
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at6
ZI-PTKS85
3TECHNIK / TECHNIC
3.1 Komponenten / components
1
Parallelanschlageinstellung / rip fence adjustment
2
Sägeblatteinstellung / saw blade adjustment
3
Geschwindigkeitsregler / speed controller
4
EIN-AUS-Schalter / ON-OFF-switch
5
Überlastschutz / overload protection
6
Ausleger / extension
7
Auslegerstütze / extension support
8
Anschlagknopf / pop-up fence knob
9
Anschlag / pop-up fence
10
Auslegerfixierknopf / extension lock knob
11
Winkelanschlag / miter gauge
12
Spaltkeil / riving knife
13
Sägeblattschutz / saw blade guard
14
Parallelanschlag / rip fence
15
Schiebestock / push stick
16
Absauganschluss / dust collector plug

TECHNIK / TECHNIC
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at7
ZI-PTKS85
3.2 Lieferumfang / delivery content
3.3 Technische Daten / technical details
ZI-PTKS85
Betriebsspannung / voltage
230 V / 50 Hz
Motorleistung / motorpower
200 W
Leerlaufdrehzahl / no-load speed
4400-6800 min-1
Max. Schnitthöhe / max. cutting height
90°: 22mm 45°: 15mm
Schwenkbereich Sägeblatt / saw blade tilt
0°-45°
Winkelanschlag / miter gauge
± 90°
Tischmaß (gesamt)/ table size (complete)
300 x 300 mm
Alutisch / aluminium table
250 x 300 mm
mit Ausleger / with extension
500 x 300 mm
Sägeblatt / blade
Ø 85 x 10 mm
Absauganschluss / dust collector plug
Ø 35mm
Maschinenmaße / machine dimension
360 x 335 x 210 mm
Gewicht / weight
7,5 kg

VORWORT (DE)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at8
ZI-PTKS85
4VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Präzisionstischkreissäge ZI-PTKS85.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie
für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig
abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2016
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und
Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: [phone]
Fax: [phone]
Mail: [email protected]

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at9
ZI-PTKS85
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise
sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu
machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Schneiden von Holz oder holzähnlichen Materialien
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder
Garantieleistung.
W A R NU N G
Verwenden Sie nur für die Maschine zulässige Sägeblätter (EN 847-1)!
Verwenden Sie nie schadhafte Sägeblätter!
Benutzen Sie die Maschine niemals mit defekten oder ohne montierte
trennende Schutzeinrichtung
Die Entfernung bzw. Änderung der Sicherheitskomponenten können zu
Schäden am Gerät und schweren Verletzungen führen!
HÖCHSTE VERLETZUNGSGEFAHR!
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Unzulässige Verwendung:
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen
Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem
Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine
geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser
Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at10
ZI-PTKS85
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und
Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Arbeiten Sie nur in gut durchlüfteten Räumen!
Überlasten Sie die Maschine nicht!
Achten Sie bei der Arbeit auf einen stets sicheren Stand.
Halten Sie Ihre Hände während dem Betrieb vom Sägeblatt fern
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol
oder Drogen ist das Arbeiten an der Maschine verboten!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis
dieser Betriebsanleitung), die keine Einschränkungen von motorischen
Fähigkeiten verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient
werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der
laufenden Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich
(Mindestabstand: 2m) aufhalten
1
2
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren
Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar
(Haarnetz verwenden!).
Lose Objekte können sich verfangen und zu schwersten Verletzungen
führen!
Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung
(enganliegende Arbeitskleidung, Schutzbrille oder Gesichtsschutz,
Gehörschutz, Staubmaske) tragen!
Bedienung mit Handschuhen verboten!
Handschuhe nur bei Sägeblattwechsel oder Wartungsarbeiten tragen
3
4
5
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des
Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still
steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die
Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at11
ZI-PTKS85
Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker
(keine Adapter bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist
höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer,
Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der Umgebung von
entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel auf Beschädigung
Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen
eines Werkstückes
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
5.3 Restrisiken
W A R NU N G
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte
Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind
folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch das rotierende Sägeblatt während dem
Betrieb.
Verletzungsgefahr durch scharfe Kanten des Werkstückes, vor allem bei nicht mit
entsprechendem Werkzeug/Vorrichtung fixiertem Werkstück.
Verletzungsgefahr: Haare und lose Kleidung etc. können erfasst und aufgewickelt
werden! Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung
unbedingt beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln
behandelten Werkstücken
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Verletzungsgefahr durch Rückschlag:
Rückschlag ist eine plötzliche Reaktion auf ein klemmendes, schleifendes oder
versetztes Sägeblatt. Dies Verursacht das Auswerfen des Werkstücks nach hinten
Richtung Bedieners.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die
Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende
technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor!

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at12
ZI-PTKS85
6MONTAGE
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen
außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt
werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
6.1 Vorbereitende Tätigkeiten
W A R NU N G
Die Maschine wird mit einem Transportschutz ausgeliefert.
Vor der ersten Inbetriebnahme ist diese wie folgt zu entfernen
Öffnen Sie das Seitenfach und entfernen Sie
die im Innenraum befindlichen Styroporteile
6.2 Zusammenbau und Erklärung
Montieren Sie die Anschlagschiene mit den
Schrauben auf dem Parallelanschlag

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at13
ZI-PTKS85

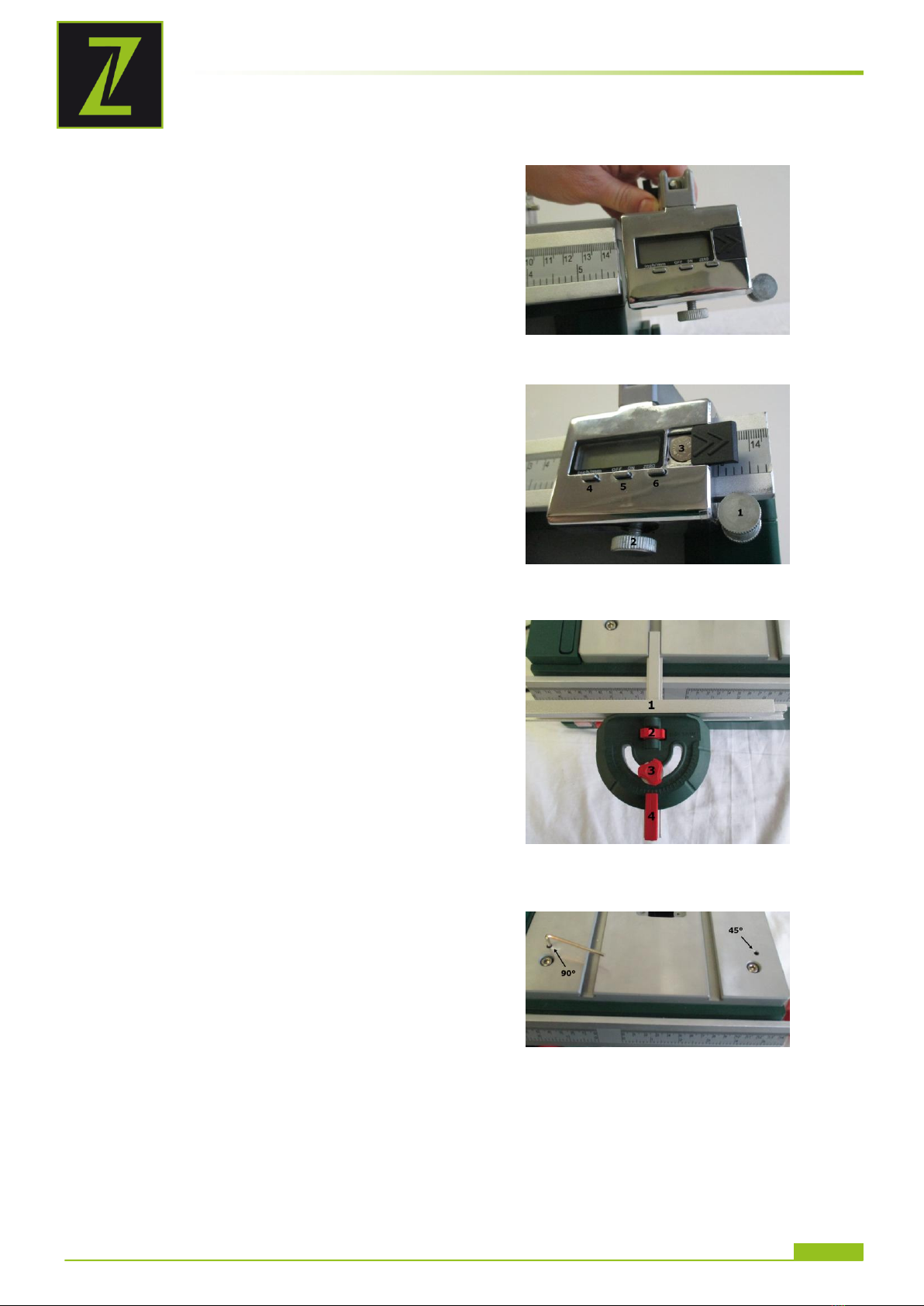

Schieben Sie den Parallelanschlag auf das
Lineal
Setzen Sie die Batterie (3) ein
Parallelanschlag
1Einstellrad Feineinstellung
2Sperrrad
4Umschaltknopf inch/mm
5Ein-Aus-Knopf
6Resetknopf (auf 0 stellen)
Schieben Sie den Winkelanschlag in eine dafür
vorgesehene Nut.
Winkelanschlag:
1Anschlag
2Anschlagsperrknopf
3Winkelsperrknopf
4Winkelindikator
Mit den beiden Wurmschrauben kann der
Schwenkwinkel des Sägeblattes feinjustiert
werden:
Sägeblatt genau auf 90° oder 45° einstellen
(Winkelmesser verwenden) und mit
Wurmschrauben feinjustieren.

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at14
ZI-PTKS85

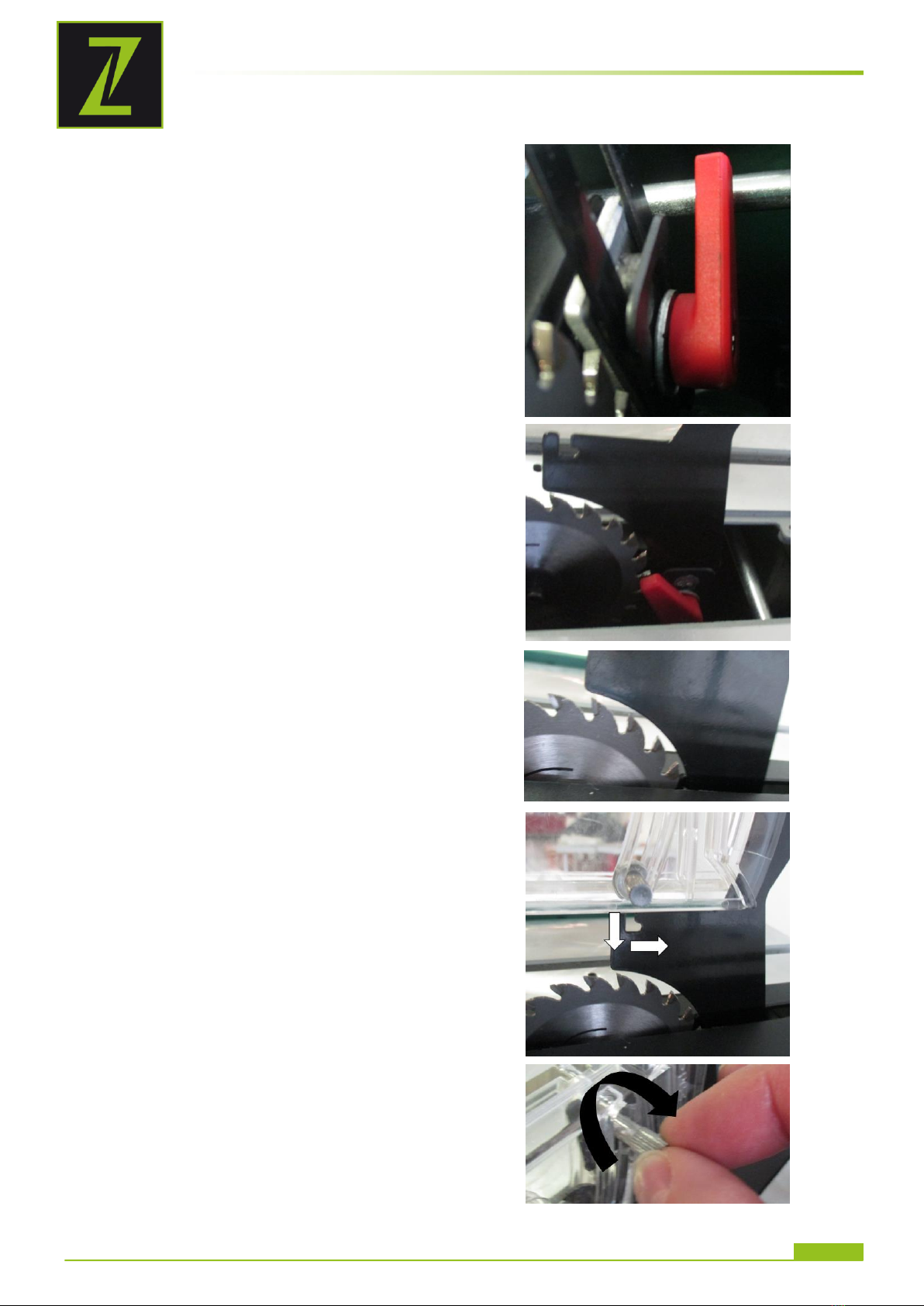

Montieren Sie den Spaltkeil.
Spannhebel lösen und Spaltkeil einsetzen.
Spaltkeil wie abgebildet einstellen und mit
Spannhebel wieder fixieren
Montieren Sie den Sägeblattschutz
Schraube des Sägeblattschutzes festziehen

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at15
ZI-PTKS85
7BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der
Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind
genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.
7.1 Betriebshinweise
W A R NU N G
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
H I N WE I S
Die Maschine immer mit eingeschalteter Absaugung betreiben!
Die Maschine nie mit angedrücktem Werkstück starten!
Sägeblatt vor Start auf festen Sitz prüfen
Schnittgeschwindigkeit immer an die jeweilige Arbeit anpassen
Verwenden Sie den Schiebestock, um die Gefahr des Kontaktes mit
dem Sägeblatt zu vermeiden
Führen Sie das Werkstück gleichmäßig und ohne es
zurückzunehmen bis zum Ende des Schneidens zu.

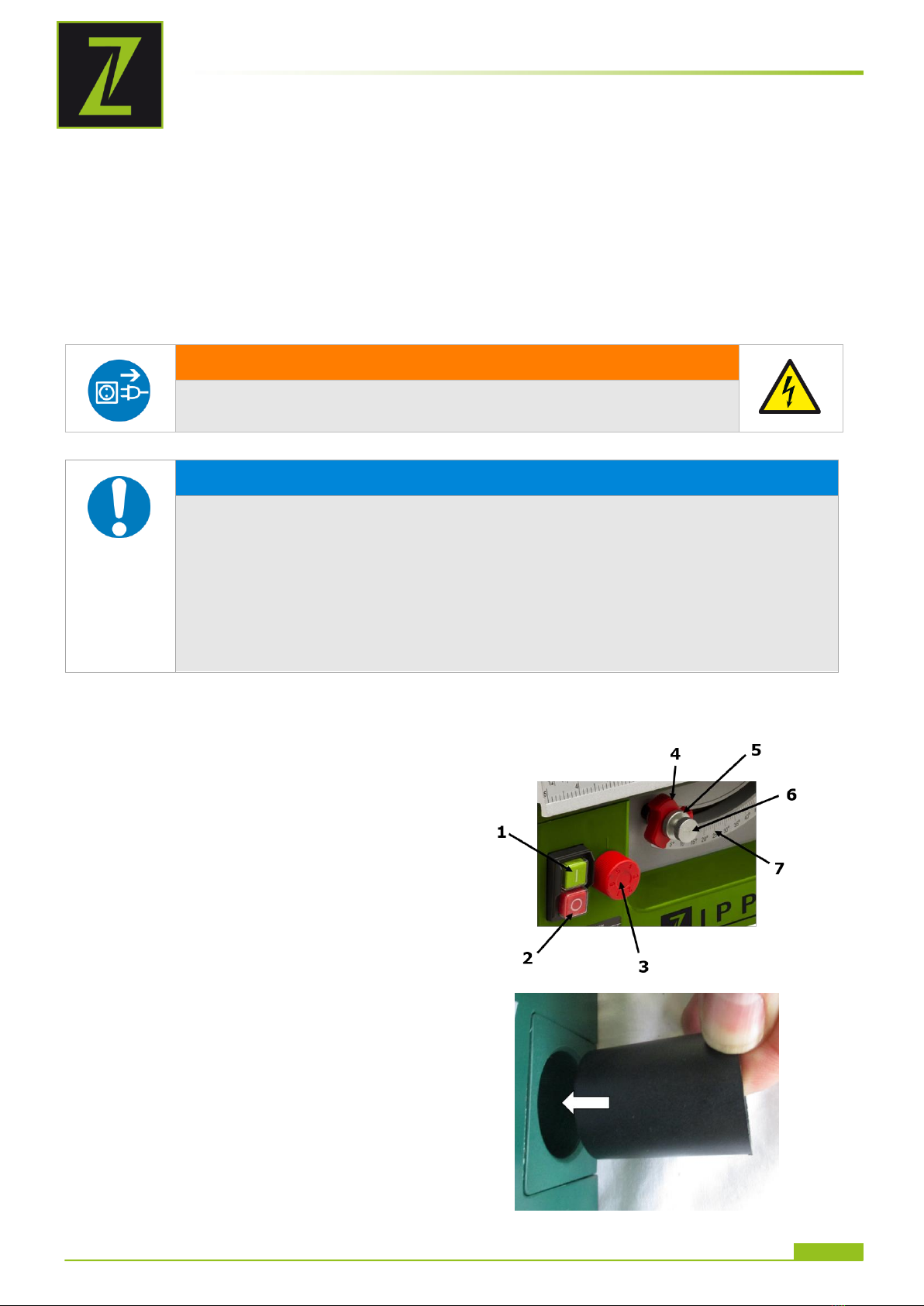

7.2 Bedienung
1EIN-Schalter
2AUS-Schalter
3Geschwindigkeitsregler
4Sägeblattschwenkung Sperrrad
5Sägeblatthöhenverstellung Sperrrad
6Sägeblatthöhenverstellung
7Winkelskala
Stecken Sie den Absauganschluss in die
dafür vorgesehene Öffnung auf der
Rückseite der Maschine

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at16
ZI-PTKS85

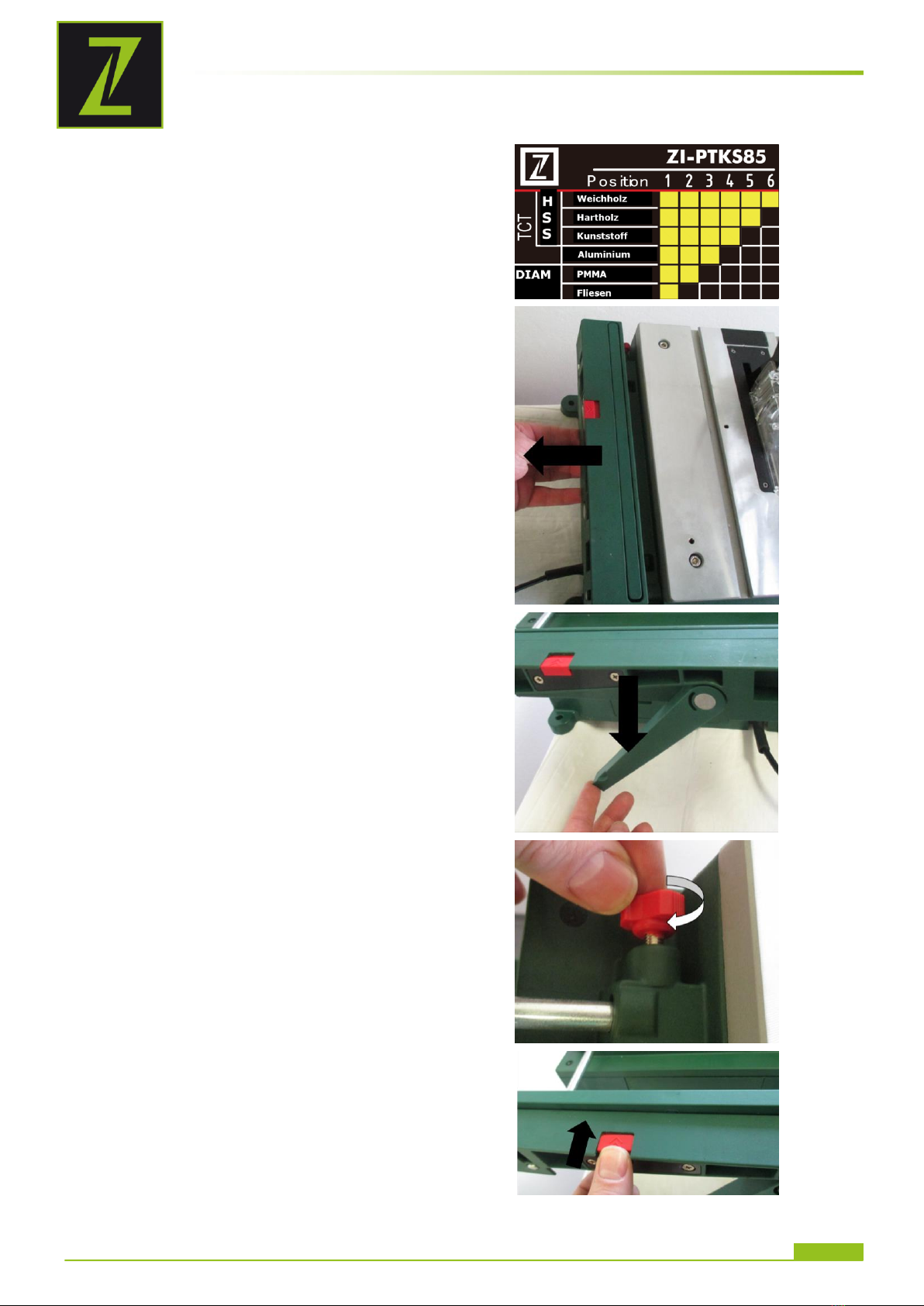

Richtiges Sägeblatt und die dazu passende
Geschwindigkeit auswählen
Ausleger in die gewünschte Position
ausziehen
Auslegerstütze ausklappen
Ausleger fixieren
Auslegeranschlag hochklappen
Zum Einklappen einfach auf den Anschlag
drücken

WARTUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at17
ZI-PTKS85
8WARTUNG
A C H T U NG
Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker
ziehen!
Sachschäden und schwere Verletzungen durch unbeabsichtigtes
Einschalten der Maschine werden so vermieden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
H I N WE I S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel
sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern
durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss
gegen den Einfluss von Witterungsbedingungen geschützt werden.

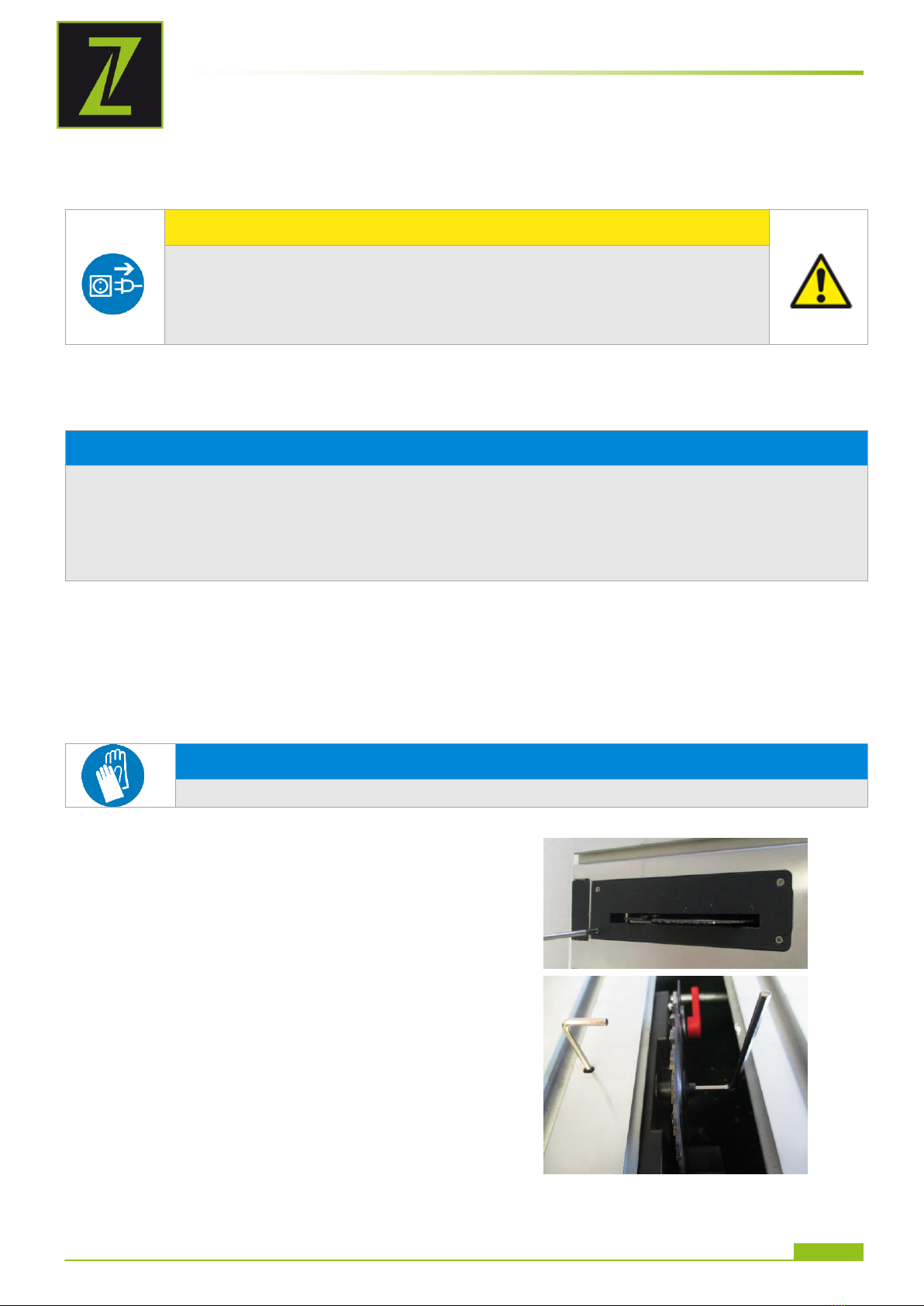

8.1 Sägeblattwechsel
H I N WE I S
Beim Sägeblattwechsel Sicherheitshandschuhe tragen!
Sägeblatt auf 0° einstellen
Tischeinlage entfernen
Sägeblatt auf die maximale Höhe stellen
Sägeblatt solange drehen, bis der
Innensechskantschlüssel in die Öffnung der
Sägeblattwelle einrastet und Welle fixieren
Sägeblattflansch mit Innensechskantschlüssel
lösen.
Sägeblatt wechseln und Sägeblattflansch wieder
fixieren.
Tischeinlage wieder montieren

FEHLERBEHEBUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at18
ZI-PTKS85
8.2 Instandhaltung und Wartungsplan
Nach jeder Inbetriebnahme:
Maschine (auch Innenraum über das Seitenfach!) von Spänen und Sägemehl säubern
8.3 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Sägemehl.
H I N WE I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde
Reinigungsmittel verwenden!
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.
8.4 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für
Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem
Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet,
Ihre alte fachgerecht zu entsorgen.
9FEHLERBEHEBUNG
BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE
MASCHINE VON DER STROMVERSORGUNG.
Fehler
Mögliche Ursache
Behebung
Maschine läuft nicht an
EIN AUS Schalter defekt
Den defekten Schalter von
Fachmann reparieren lassen.
Schlechtes Schnittergebnis
Falsches Sägeblatt
Falsche
Schnittgeschwindigkeit
Sägeblatt wechseln
Schnittgeschwindigkeit
anpassen
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN
DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
H I N WE I S
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese
ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene
Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum
Beheben des Problems hinzu.

PREFACE (EN)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at19
ZI-PTKS85
10 PREFACE (EN)
Dear Customer!
This manual contains important information and advice for the correct and safe use and
maintenance of the mini table saw ZI-PTKS85.
Following the usual commercial name of the device (see cover) is substituted in this manual with the
name "machine".
The manual is part of the machine and may not be stored separately. Read it profoundly before first
use of the machine and keep it for later reference. When the machine is handed to other persons
always put the manual to the machine.
Please follow the security instructions!
Please read the entire manual, to prevent misunderstandings, machine damage or even injuries!
Due to continuous development of our products illustrations, pictures might differ
slightly.
If you however find errors in this manual, please inform us.
Technical changes excepted!
Copyright law
© 2016
This manual is protected by copyright law –all rights reserved. Especially the reprinting as well as
the translation and depiction of pictures will be prosecuted by law. Court of jurisdiction is the
Landesgericht Linz or the competent court for 4707 Schlüsslberg, AUSTRIA.
Customer Support
ZIPPER MASCHINEN GmbH
Gewerbepark 8, 4707 Schlüsslberg
AUSTRIA
Tel.: [phone]
Fax: [phone]
Mail: [e-mail]

SAFETY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at20
ZI-PTKS85
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the assembly
instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Cutting of wood and wood like materials
Any manipulation of the machine or its parts is a misuse, in this case ZIPPER-MASCHINEN and
its sales partners cannot be made liable for ANY direct or indirect damage.
W A R NI N G
Use only saw blades allowable for this machine (EN 847-1)!
Never use damaged saw blades!
Never use the machine with defective or without mounted guard
The removal or modification of the safety components may result in damage
to equipment and serious injury!
HIGHEST RISK OF INJURY!
Ambient conditions:
The machine may be operated:
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use:
The operation of the machine outside the stated technical limits described in this manual is
forbidden.
The operation of the machine without provided protective devices is prohibited
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being certified is
forbidden.
Any manipulation of the machine and parts is forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being performed!
