Zibro Kamin SRE 910 User manual

®
SRE 910
2
12
22
32
42
52
MANUEL D'UTILISATION
GEBRAUCHSANWEISUNG
INSTRUCCIONES DE USO
OPERATING MANUAL
ISTRUZIONI D’USO
GEBRUIKSAANWIJZING
3
2
5
4
>
1

Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à
notre marque en choisissant un convecteur à pétrole Zibro Kamin. Vous venez
d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant
de très nombreuses années. A condition, bien sûr, de respecter les consignes
d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel
afin d'assurer à votre convecteur Zibro Kamin Laser une durée de vie optimale.
Les produits Zibro Kamin sont garantis contre tout vice de fabrication ou de
conception (hors consommables) pendant une durée de 2 ans à compter de leur
date d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro
Kamin.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR ZIBRO KAMIN.
3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE. E E E E E E E E E E E E E3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE. E E E E E E E E E E E E E
3
2
SRE 910

L'UTILISATION
DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre pour
utiliser votre Zibro Kamin. Le MANUEL D'UTILISATION
(page 5 et suivantes) reprend chaque étape en détail.
ÉLÉMENTS
IMPORTANTS
E E E E E E E E E E E E E E E E E E E E E E E
3
3
SRE 910
Façade
Grille
Plateau inférieur
Couvercle du
réservoir amovible
Panneau
de réglage
Poignée
Réservoir amovible
Filtre à air
Cache du ventilateur
Sonde de
température
Cordon d'alimen-
tation électrique
Afficheur
numérique
Touche ON/OFF
Verrouillage sécurité
enfants
Touche de réglage
(heure et
température)
Réglage de l'heure
d'allumage désirée
"Timer"
Touche
ECONOMIQUE
Lampes témoins
Touche EXTENSION
A
B
C
4
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
Retirez les différents emballages (fig. A).
Remplissez le réservoir amovible 7(voir le chapitre B, fig. C).
Branchez la fiche dans la prise de courant.
Allumez le convecteur à l'aide de la touche ON/OFF M
(voir le chapitre D).
Modifiez si nécessaire la température à votre convenance à
l'aide des touches de réglage (voir le chapitre E).
Pour éteindre le convecteur, appuyez sur la touche ON/OFF M.
1
2
3
4
5
6
•Le remplissage du réservoir doit se faire
(sécurité contre l’incendie):
- soit appareil à l’arrêt,
- soit dans un autre local que celui où est
installé le chauffage,
- dans tous les cas, l’utilisateur doit vérifier la
bonne fermeture de son réservoir rechargé
en dehors de toute source de chaleur ou de
feux nus (voir le chapitre B).
•Votre convecteur dégagera une odeur de
'neuf' en chauffant pour la première fois.
•Conservez votre combustible dans un endroit
frais, à l'abri de la lumière après avoir fermé le
ou les bidons avec le bouchon d'origine.
•Le combustible vieillit. Utilisez à chaque début
de saison de chauffage du nouveau
combustible.
•Si vous chauffez au Zibro Plus vous êtes assurés
d'avoir un combustible de bonne qualité et
conforme à l'arrêté du 8/1/1998 relatif aux
caractéristiques du combustible liquide pour
appareils mobiles de chauffage.
•Si vous changez de marque et/ou de type de
pétrole, vous devez d'abord vous assurer que le
convecteur à pétrole consomme entièrement le
combustible présent.

CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE:
AÉREZ TOUJOURS SUFFISAMMENT

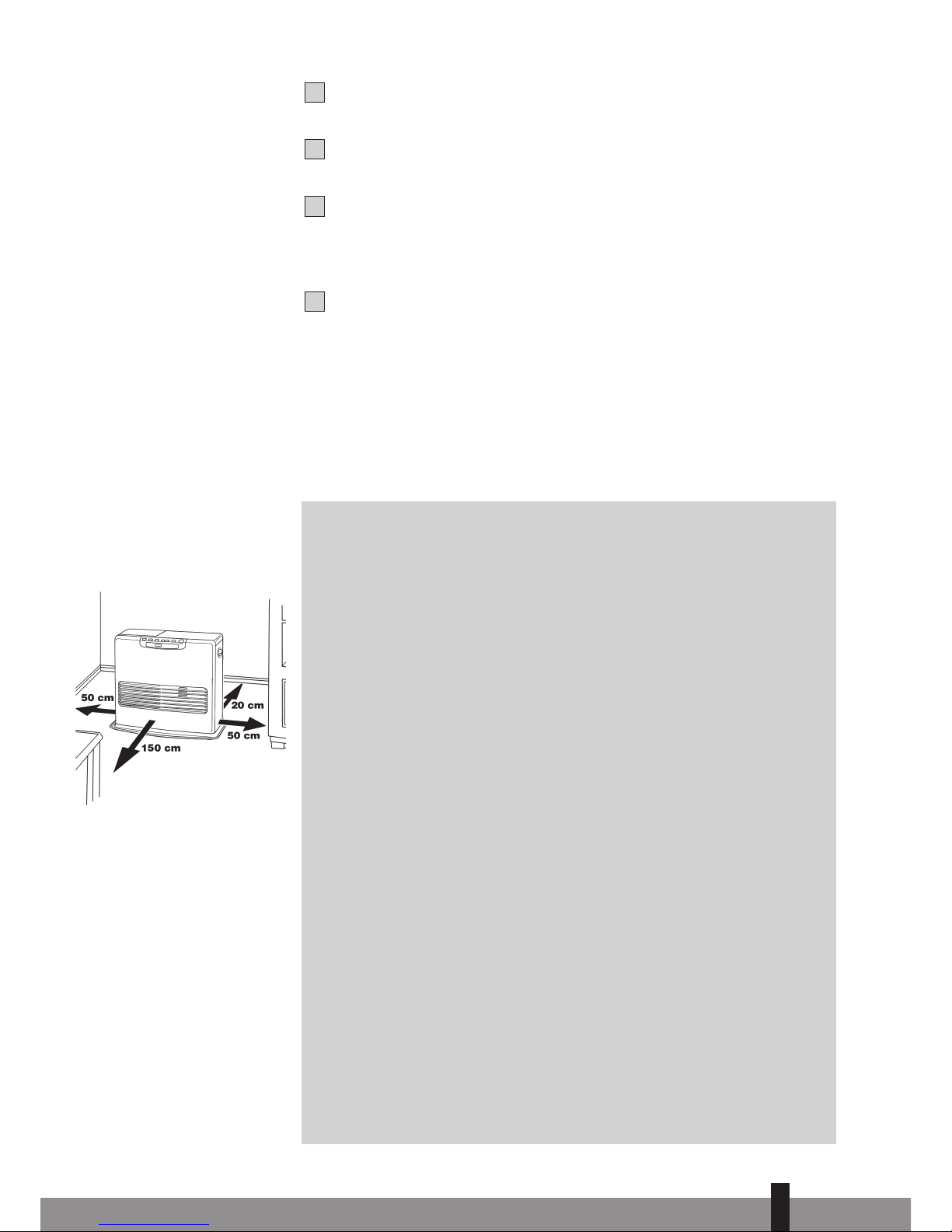

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal
afin d'utiliser le convecteur Zibro Kamin en toute sécurité, sans aération supplé-
mentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez
toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que cha-
que pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une
sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). N'utilisez
pas votre Zibro Kamin dans les pièces insuffisamment aérées ou situées en dessous
du niveau du sol, et/ou-dessus de niveau plus haut que 1500 mètres, ni dans les
caravanes, les bateaux et les cabines de véhicules. Toute modification du système
de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon
fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre dis-
tributeur Zibro Kamin.
LE COMBUSTIBLE APPROPRIÉ
Votre convecteur Zibro Kamin a été conçu pour fonctionner avec du pétrole pur,
de haute qualité et dénué d'eau, comme Zibro Plus Extra et Zibro Plus Kristal. Seuls
ces combustibles vous assureront une combustion propre et optimale. Un
combustible de moins bonne qualité peut se traduire par:
Eun risque accru de pannes
Eune combustion imparfaite
Eune réduction de la durée de vie du convecteur
Eun dégagement de fumée et/ou de mauvaise odeur
Eun dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre
convecteur.
Consultez toujours votre revendeur Zibro Kamin le plus proche sur le combustible
approprié pour votre convecteur à pétrole ou consultez le 3615 ZIBRO sur minitel.
3
4
SRE 910
Vous trouverez ce
bouchon de transport
séparément dans le
carton. Pour transporter
le convecteur dans votre
véhicule, utilisez
obligatoirement le
bouchon de transport. Il
faut donc bien le
conserver!
Seul un combustible
approprié vous garantit
un usage sûr et durable
de votre convecteur
Zibro Kamin.
A

MANUEL D’UTILISATION

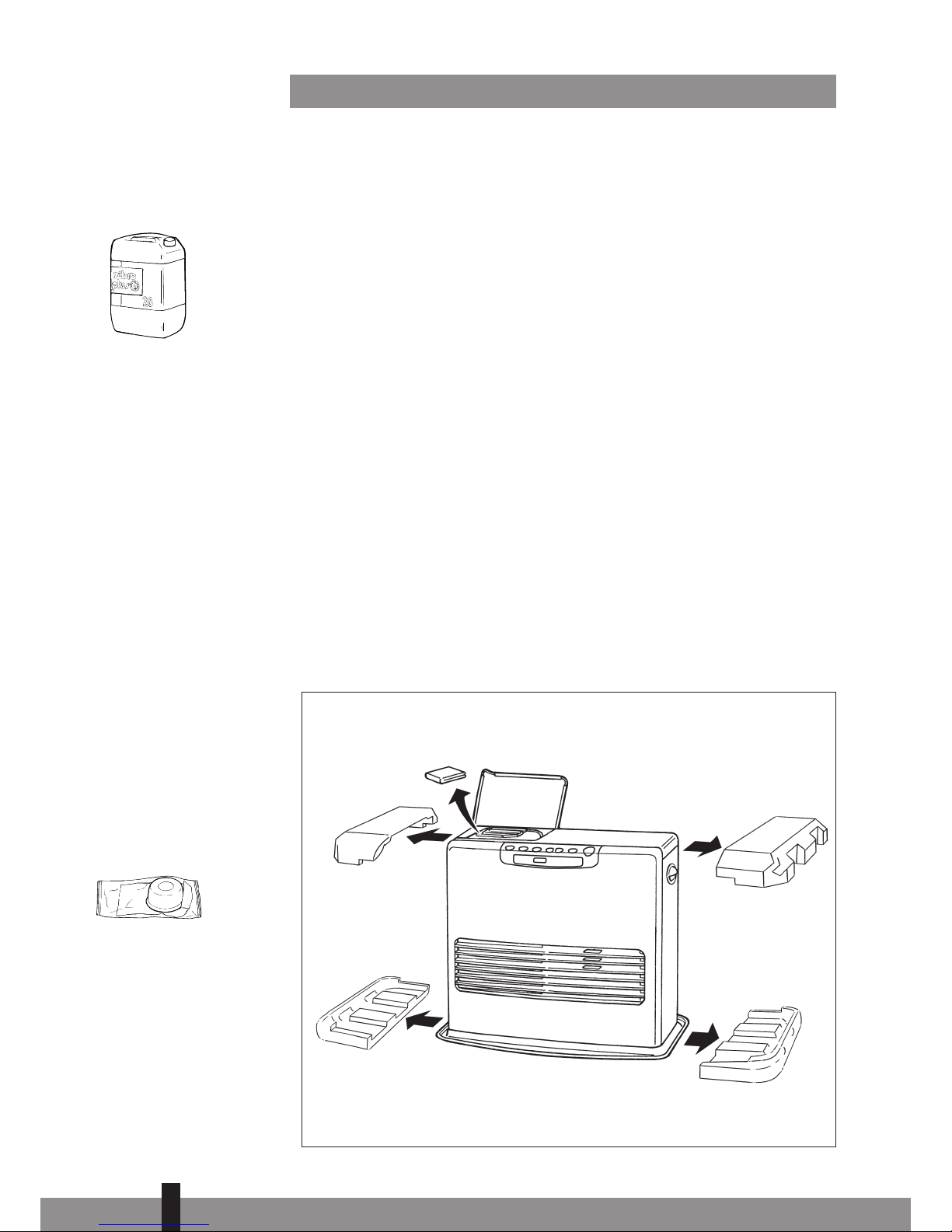

AINSTALLATION DU CONVECTEUR
Retirez avec précaution votre convecteur Zibro Kamin Laser du carton et
vérifiez-en le contenu. En plus du convecteur, vous devez disposer:
Ed’ une pompe à main
Ed’un bouchon de transport
Edu présent manuel d’utilisation
Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de
transport.
Ouvrez le couvercle du réservoir amovible 7puis retirez l’emballage.
Remplissez le réservoir amovible comme indiqué au chapitre B.
La surface du sol doit être plane. Déplacez le convecteur s’il n’est pas
parfaitement horizontal. N’essayez pas de corriger sa position en mettant en
dessous des livres ou un objet quelconque.
Branchez la fiche Kdans la prise de courant (220/230 volts CA - 50 Hz) et
réglez l’heure à l’aide des touches de réglage O(voir le chapitre C).
Votre Zibro Kamin est maintenant prêt à l’emploi.

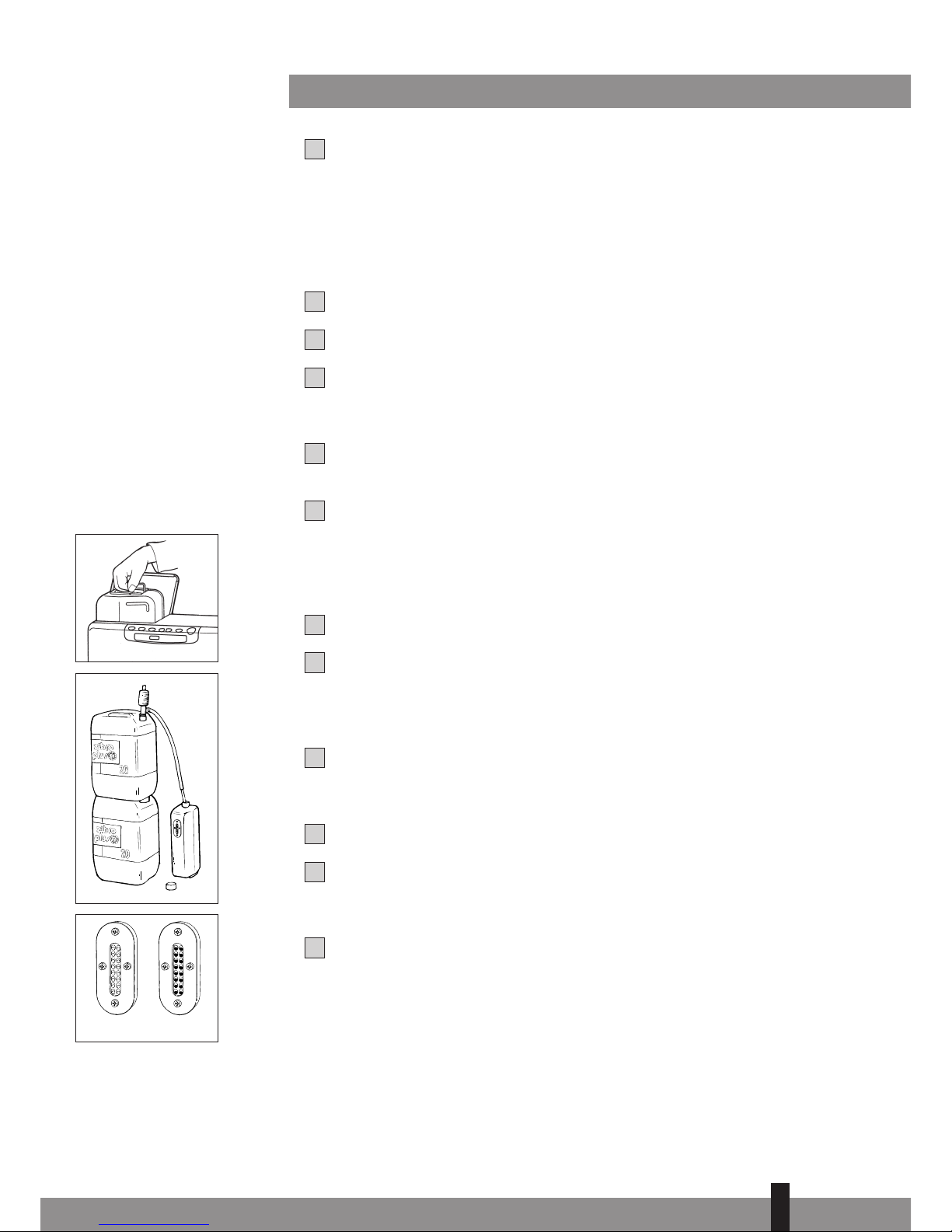

BREMPLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous
renverseriez du combustible). Procédez comme suit:
Assurez-vous que le convecteur est éteint.
Soulevez le couvercle 4, dégagez le réservoir amovible 7et retirez-le du
convecteur (fig. B). Attention! quelques gouttes de combustible peuvent
encore s’écouler du réservoir. Posez le réservoir amovible (bouchon en haut)
puis dévissez le bouchon du réservoir.
Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.
Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. C).
Introduisez le tuyau flexible dans l’orifice du réservoir amovible.
Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
Pressez la pompe plusieurs fois jusqu’à ce que le combustible commence à
couler dans le réservoir amovible. Une fois que c’est le cas, vous n’avez plus
besoin de presser la pompe.
Lors du remplissage, observez attentivement la jauge du niveau de
combustible G(fig. D). Si celle-ci est pleine, désamorcez la pompe en
desserrant le bouton situé sur la pompe (en le tournant à gauche).
Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid
(en chauffant, le combustible se dilate).
6
5
4
3
2
1
6
5
4
3
2
1
3
5
SRE 910
B
E E E E E E
C
D
vide plein

Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans
le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir
minutieusement sur le réservoir. Essuyez le combustible éventuellement
renversé.
Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir
amovible dans le convecteur (bouchon en bas). Refermez le couvercle. Pensez
à fermer votre bidon pour éviter des dépôts d’eau.
CREGLAGE DE L’HEURE
Introduisez la fiche dans la prise de courant (220/230 Volts (A) 50HZ). La touche de mise en
route ON/OFF Mdoit être en position OFF. Pour effectuer le réglage, appuyez d’abord sur la
touche HOUR. La lampe témoin CLOCK et l’afficheur
L se mettent à clignoter. Appuyez
ensuite sur le bouton (NHOUR) jusqu’à obtenir l’heure actuelle. Pour les minutes, appuyez
sur la touche (MMIN).En appuyant une seule fois, vous augmentez la valeur petit à petit. Si
vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu’à ce que vous
relâchiez la touche. Au bout de 10 secondes environ, la lampe témoin s’arrête de clignoter
et l’information est en memoire. 5 Minutes après l’extinction du convecteur, l’information
sur l’afficheur disparaîtra et le convecteur sera en position réserve (stand-by). Par appuyer
sur un bouton quelconque, l’heure sera visible.
DMISE EN ROUTE DU CONVECTEUR
Au début, un convecteur à pétrole neuf dégage une certaine odeur. Prévoyez donc
une aération supplémentaire.
Une fois le réglage de l’heure effectuée, allumez le convecteur en appuyant
tout simplement sur la touche ON/OFF M.Cette dernière se met à clignoter pour
indiquer que l’opération d’allumage est en cours. Cette opération dure
quelques instants. Lorsque le convecteur s’allume, la touche ON/OFF Mreste
rouge.
L’afficheur numérique Laffiche deux nombres. Le voyant température s’allume.
La température actuelle s’affiche sous l’inscription ROOM. La température
désirée s’affiche sous l’inscription SET. Vous pouvez modifier cette dernière en
vous servant des touches de réglage (voir le chapitre F).
EREGLAGE DE LA TEMPERATURE DE VOTRE CHOIX
Vous pouvez modifier la température désirée lorsque le convecteur est allumé en vous
servant des touches de réglage O. Pour augmenter la température, appuyez sur la
touche (MMIN), la lampe témoin TEMP Rse met à clignoter. Pour diminuer la
température, appuyez sur la touche (NHOUR). Au bout de 10 secondes environ, la
lampe témoin s’arrête de clignoter et la valeur sera enregistrée (fig F).
Vous pouvez régler la température sur 6°C minimum et 28°C maximum. En cas de
coupure de courant ou si la prise est débranchée pendant une période plus de 10
minutes; la température désirée passe à la valeur standard soit 20°C.
- rebranchez l’appareil. Un message E-0 nous indique qu’il y a eu coupure de courant;
appuyez sur le bouton marche/arrêt ON/OFF, reprogrammez l’heure (voir chapitre C),
rallumez de nouveau l’appareil (voir chapitre D). En cas de coupure ou si la prise est
débranchée.
FPROGRAMMATION DE L’HEURE DESIREE (TIMER)
Le TIMER permet d’allumer automatiquement l’appareil à une heure désirée. Au
préalable, vous devez avoir programmé l’heure actuelle (voir chapitre C) ainsi que
votre température (voir chapitre E). Le convecteur doit être éteint.
Procédez comme suit:
8
7
3
6
SRE 910
19:14
SET ROOM
TEMP
CLOCK
F: A gauche la
température désirée, à
droite la température
mesurée.
20
SET ROOM
TEMP
CLOCK
E: Si la lampe témoin
CLOCK ne clignote plus,
c'est que l'heure désirée
est programmée.

Appuyez sur la touche ON/OFF Mpuis juste après sur la touche TIMER P. La
lampe témoin TIMER et
l’afficheur se mettent à clignoter.
Enregistez l’heure à laquelle le convecteur doit s’allumer en vous servant des
touches de réglage O. Appuyez ensuite sur la touche (NHOUR) pour
enregistrer l’heure et la touche (MMIN) pour les minutes (le réglage des
minutes s’effectue de 5 en 5 minutes).
Au bout de 10 secondes environ, l’afficheur numérique se met en mode
CLOCK (horloge) et la lampe témoin TIMER s’allume, indiquant que la
fonction timer est active (fig. G).
Le timer permet d’obtenir la température désirée à l’heure programmée.
L’appareil calcule lui-même à quel moment il doit se mettre en route pour
obtenir la température voulue (Fuzzy logics).
Si vous désirez éteindre le convecteur ou changer l’heure de démarrage, il vous
suffit simplement d’appuyer sur la touche TIMER (voir le chapitre G).
Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche
ON/OFF M.
GEXTINCTION DU CONVECTEUR
Il y a deux manières d’éteindre le convecteur:
Appuyez sur la touche ON/OFF M. L’afficheur numérique se met en
mode CLOCK et la flamme s’éteint.
Si vous désirez éteindre le convecteur et faire en sorte qu’il s’allume la
prochaine fois automatiquement sous l’effet du timer, appuyez sur la touche
TIMER P. Vous pouvez servant des touches de réglage O(voir chapitre F).
HLE ROLE DE L’AFFICHEUR NUMERIQUE
L’afficheur numérique Lsert non seulement à afficher l’heure et la température
(consignées) (chapitres C,E et F) mais encore à signaler des pannes. Le code qui
apparaît sur l’afficheur vous indique ce qui se passe:
CODE INFORMATION ACTION
e - 0 Surchauffe du convecteur. Laissez refroidir, puis rallumez.
f - 0 Panne de courant secteur. Rallumez le convecteur.
e - 1 Thermostat défectueux. Contactez votre revendeur.
f - 1 Thermistance du brûleur défectueuse. Contactez votre revendeur.
e - 2 Problèmes de mise en marche. Contactez votre revendeur.
e - 5 Protection anti-renversement . Rallumez le convecteur.
e - 6 Mauvaise combustion. Contactez votre revendeur.
e - 7 Température ambiante Rallumez le convecteur
supérieure à 28˚C. si nécessaire.
e - 8 Moteur soufflant défectueux. Contactez votre revendeur.
e - 9 Filtre à air encrassé ou Nettoyez le filtre.
Pompe à combustible encrassée. Contactez votre revendeur.
-- : -- Combustible épuisé. Remplissez le réservoir amovible.
(+ lampe témoin
"FUEL"-clignotante)
-- : -- Manque d'aération. Aérer.
(+ lampe témoin
"VENT" clignotante)
2
1
4
3
2
1
3
7
SRE 910
20:15
SET ROOM
TIMER SAVE HOUR MIN
TEMP
CLOCK
TIMER
G: La lampe témoin
TIMER indique que la
fonction timer est active.
e-: 0
SET ROOM
H: En cas de panne,
l'afficheur numérique
vous indique ce qui se
passe.
☞

Si la panne persiste ou en cas de doute, vous devez toujours contacter votre
revendeur Zibro Kamin.
SYSTEME AUTONETTOYANT
Si l’appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la
chambre de combustion s’effectue automatiquement. L’afficheur numérique va
passer progressivement de CL:05 à CL:00. Durant ces 5 minutes de nettoyage
automatique, l’appareil sera en position mini. L’opération de nettoyage effectuée,
le convecteur à pétrole reprendra sa position initiale.
IVERROUILLAGE DE SECURITE ENFANTS
Vous pouvez utiliser le verrouillage de sécurité enfants pour éviter toute
modification accidentelle des réglages du convecteur. La seule touche qui n’est pas
verrouillée par le bouton sécurité enfants est le bouton de mise en marche ON/OFF
(14). Si le convecteur est éteint et que le bouton verrouillage est activé, l’appareil
ne peut pas s’allumer. Activez le verrouillage de sécurité en appuyant la touche
KEY LOCK Npendant plus de 3 secondes. La lampe témoin KEY-LOCK s’allume
(fig. I) pour indiquer que le verrouillage de sécurité enfants est actif. Pour
désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant
plus de 3 secondes sur la touche KEY-LOCK.
JL’UTILISATION DE LA TOUCHE ÉCONOMIQUE ’SAVE’
La fonction ’SAVE’ vous permet de limiter la température. Si cette fonction est
active, le convecteur s’éteindra automatiquement si la température ambiante
(ROOM) dépasse de 3˚C la température désirée (SET). Si la température ambiante
est en dessous ou égale à la température désirée, le convecteur se rallumera
automatiquement.
Pour activer la fonction ’SAVE’, appuyez sur la touche correspondante
Q . La lampe
témoin SAVE s’allume (fig. J). Pour désactiver cette fonction, appuyez de nouveau
sur la touche SAVE.
Même sans la fonction ’SAVE’, votre convecteur veille à ce que la température
désirée soit approximativement maintenue en adaptant sa capacité de
chauffage. ’SAVE’ est une position économique que vous employez lorsque, par
exemple, vous n’êtes pas présent dans la pièce ou pour maintenir la
température de la pièce en position "Hors gel".
KLA LAMPE TÉMOIN ’FUEL’
Si la lampe témoin FUEL commence à s’allumer, vous disposez encore de 10
minutes de combustible. Un compte à rebours s’effectue sur l’afficheur numérique
L(fig. K). Vous entendez un signal d’alarme toutes les 2 minutes, vous indiquant
que vous devez faire le plein de combustible. Vous avez le choix entre 2 posibilités:
EVous intervenez en remplissant le réservoir amovible, le convecteur reprend
son fonctionnement normal.
EV ous appuyer sur le bouton ’EXTENSION’ S , alors vous disposez de 50 minutes
de
combustible. Le convecteur se met en mode réduit. Un compte à rebours
s’effectue
sur l’afficheur numérique L (fig. K). Lorsqu’il ne reste que 10
minutes de combustible, vous entendez le signal d’alarme toutes les 2 minutes.
Si vous n’intervenez pas, le convecteur s’éteint de lui-même. La lampe témoin
’FUEL’ se met alors à clignoter et l’afficheur numérique affiche quatre tirets (----).
Si le convecteur a entièrement épuisé son combustible, une fois le plein effectué,
vous devez attendre que le voyant ’FUEL’ s’éteigne avant de rallumer le convecteur.
3
8
SRE 910
TEMP
CLOCK
I: Si la lampe témoin
KEY-LOCK est allumée,
c'est que le verrouillage
de sécurité enfants est
activé.
20:15
SET ROOM
TIMER SAVE HOUR MIN
TEMP
CLOCK
TIMER SAVE
J: Si la lampe témoin
SAVE s'allume, le
convecteur s'allume et
s'éteint automatique-
ment afin de rester dans
les limites d'une certaine
plage de températures.
:10
SET ROOM
SAVE HOUR MIN EXTENSION
TIMER SAVE VENT FUEL
POWER
K: Si la lampe témoin FUEL
s'allume, vous verrez sur l'af-
ficheur numérique combien il
vous reste de temps avant
que l'appareil ne s'éteigne
par manque de combustible.
☞
cl:05
SET ROOM

LLA LAMPE TÉMOIN ’VENT’
Si la lampe témoin VENT commence à clignoter, elle indique que la pièce n’est pas
suffisamment aérée (fig. L). Si vous n’aérez pas davantage, le convecteur
s’éteindra de lui-même au bout de quelque minutes.
Si la lampe témoin ’VENT’ reste allumée après que vous ayez aéré, contactez votre
revendeur Zibro Kamin.

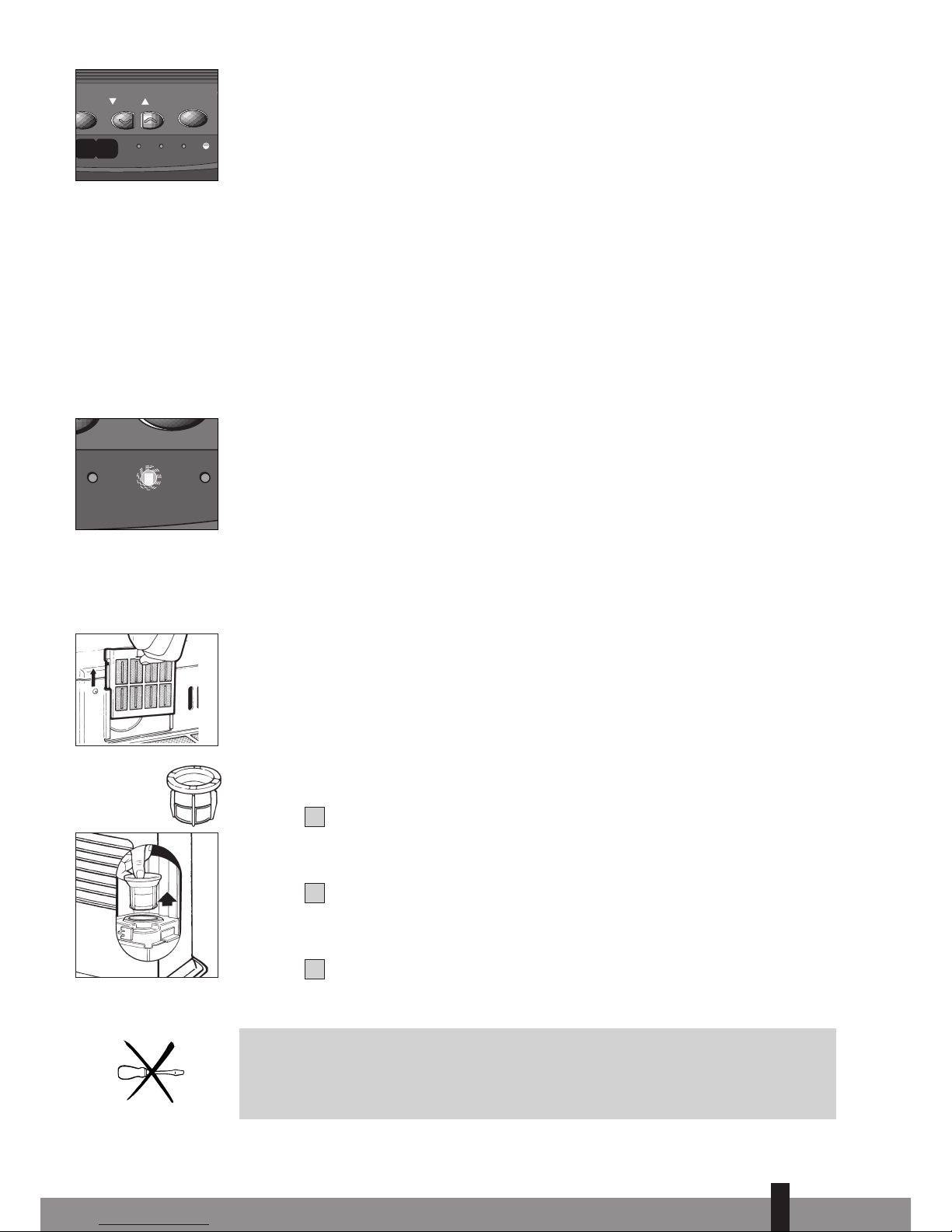

MENTRETIEN
Avant d’effectuer l’entretien de votre convecteur, vous devez éteindre celui-ci et le
laisser refroidir.
Votre Zibro Kamin exige peu d’entretien. Mais vous devez nettoyer chaque
semaine le filtre à air 8et le cache du ventilateur 9 à l’aide d’un aspirateur, et la
grille 2à l’aide d’un chiffon. Retirez de temps à autre le filtre à air pour le
nettoyer à l’eau savonneuse (fig. M). Veillez à ce que le filtre à air soit bien sec
avant de le remettre en place.
Vérifiez aussi régulièrement le filtre à combustible:
Enlevez le réservoir amovible 7hors du convecteur puis retirez le filtre à
combustible (fig. N). Ayez un chiffon à portée de main pour essuyer le
combustible restant.
Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l’aide d’une
soufflette (ne nettoyez jamais à l’eau!)
Remettez le filtre à combustible en place dans le convecteur.
Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au
moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.
Ne démontez pas les composants du convecteur. Pour toute réparation
éventuelle, contactez toujours votre revendeur Zibro Kamin.
Si le cordon d’alimentation électrique est endommagé, seul un installateur
agréé peut le remplacer par un cordon de type H05 VV-F.
NENTREPOSAGE (FIN DE LA SAISON)
En fin de saison, rangez le convecteur dans un lieu sans poussière, si possible en
utilisant l’emballage d’origine.
Vous ne pourrez pas conserver le combustible restant pour la saison suivante.
Allumez le convecteur et laissez-le consommer entièrement son combustible. Ne
jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre
commune concernant les déchets chimiques.
Dans tous les cas, vous devez commencer la nouvelle saison avec du combustible
neuf. Lorsque vous reutiliserez votre convecteur suivez les instructions de mise en
marche
(dès chapitre A).
OTRANSPORT
Afin d’éviter les fuites de combustible durant le transport du convecteur, vous
devez prendre les précautions suivantes:
Laissez le convecteur refroidir.
1
3
2
1
3
9
SRE 910
N
Filtre à combustible
☞
M
SAVE VENT FUEL
L: Si la lampe témoin
'VENT' clignote, vous
devez aérer davantage
O
Bouchon de transport

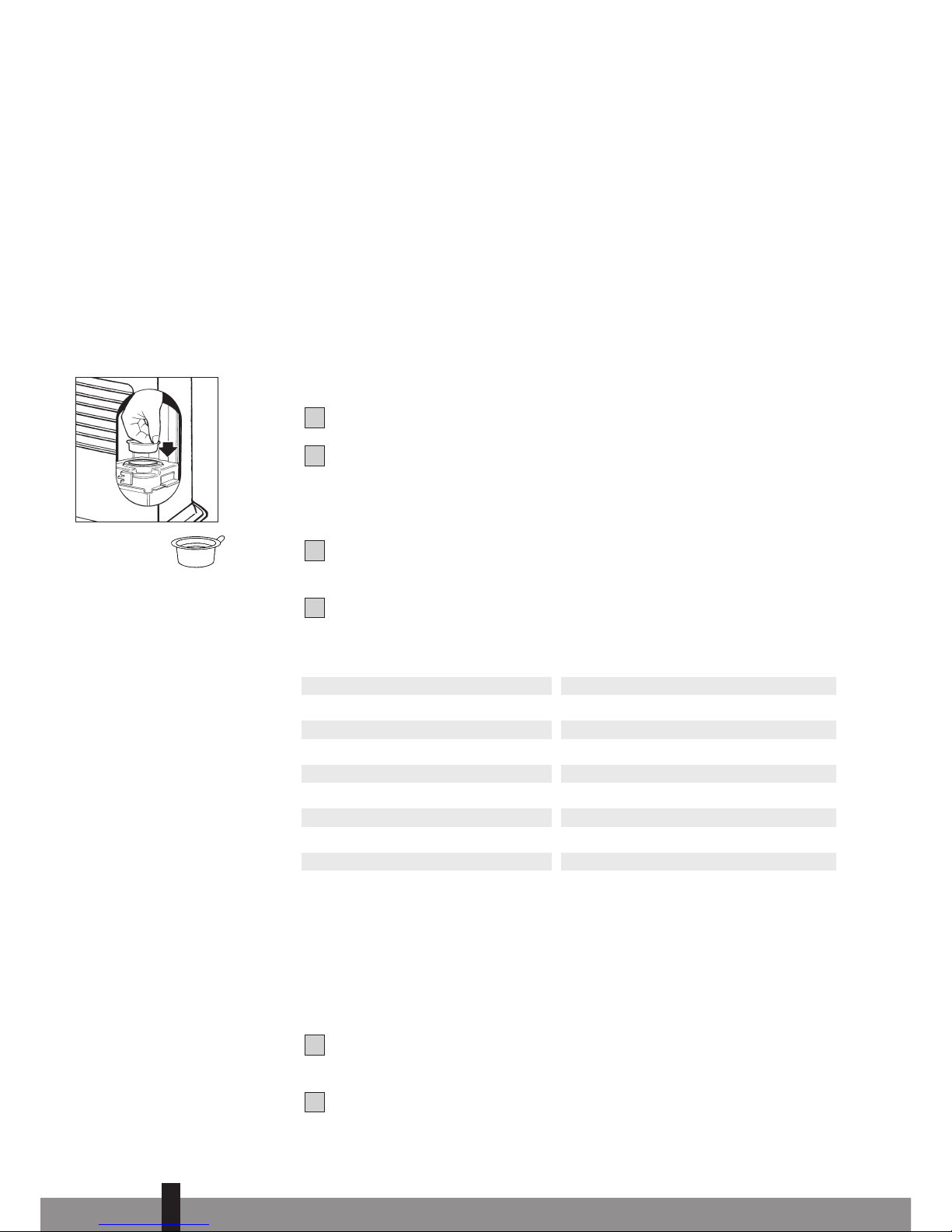

Retirez le réservoir amovible Gdu convecteur et retirez le filtre à combustible
(voir le chapitre M, fig. N). Ce dernier peu goutter un peu; gardez un chiffon à
portée de main. Conservez le filtre et le réservoir amovible indépendamment
du convecteur.
Mettez le bouchon de transport à la place du filtre à combustible (fig. O) et
enfoncez-le bien.
Transportez le convecteur toujours en position verticale.
PSPÉCIFICATIONS TECHNIQUES
Allumage électrique
Combustible Combustible liquide pour appareils
mobiles de chauffage (Arrêté du 8/1/1998)
Puissance nominale moyenne 197,5 g/h 2370 Watt
Puissance calorifique max. 308 g/h 3900 Watt
Puissance calorifique min. 87 g/h 1050 Watt
Volume conseillé de la pièce (m3)** minimum 35 maximum 170
Consommation de combustible (l/heure)* 0,406
Consommation de combustible (g/heure)* 325
Autonomie du réservoir (heures) minimum 13 maximum 70
Contenance du réservoir amovible (litres) 5,4
Poids (kg) 11
Dimensions (mm) largeur 570
(plateau inférieur compris) profondeur 355
hauteur 510
Accessoires pompe à main
bouchon de transport
Tension secteur 220 V / 230 V - AC / 50 Hz
Consommation électrique allumage 368 W
continu 28 W
Niveau sonore minimum 21 Db
maximum 36 Db
* En cas de réglage en position maximale
** Ces valeurs sont données à titre indictif
Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995)
et EN 50-165 (08/97)
QCONDITIONS DE GARANTIE
Votre convecteur Zibro Kamin Laser est couvert par une garantie de 2 ans à compter
de la date d’achat. Durant cette période, tous les vices de fabrication ou de
conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent :
Nous rejetons expressément toute autre demande d’indemnisation, y compris
en cas de préjudice indirect.
La réparation ou le changement de pièces effectués dans la période de
garantie n’entraîne pas la reconduction de la garantie.
La garantie ne s’applique pas dans les cas suivants: modifications apportées au
convecteur, usage de pièces non d’origine, réparations du convecteur
effectuées par des tiers.
3
2
1
4
3
2
3
10
SRE 910

Les pièces sujettes à l’usure normale, comme le tamis et la pompe à main ne
sont pas couvertes par la garantie.
La garantie s’applique uniquement si vous présentez le bon d’achat d’origine,
daté et ne portant pas de modifications.
La garantie ne s’applique pas en cas de dommage occasionné par des
manipulations non conformes au manuel d’utilisation, par une négligence ou
par l’usage de combustible non approprié ou usagé. Un combustible non
approprié peut même être dangereux*.
Les frais d’expédition et les risques liés à l’envoi du convecteur ou de ses
pièces sont toujours à la charge de l’acheteur.
En cas de problème, consultez le manuel d’utilisation. Si le problème persiste,
consultez votre revendeur.
* Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec,
pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas le convecteur mais éteignez-le
immédiatement. En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à
acide carbonique ou à poudre.
10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ
1Attirez l’attention des enfants sur la présence d’un convecteur en
combustion.
2Ne déplacez pas le convecteur lorsqu’il chauffe ou s’il est encore brûlant.
Dans ces conditions, il ne faut pas ajouter du combustible ni
entreprendre l’entretien du convecteur.
3Placez l’avant du convecteur à au moins 1,5 mètre du mur, des rideaux
et des meubles.
4N’utilisez pas le convecteur dans des pièces poussiéreuse ni dans des
endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera
pas optimale. Ne pas utiliser le convecteur pres d’un point d’eau (bain,
douche, piscine, etc.).
5Eteignez le convecteur avant de sortir ou d’aller vous coucher. Si vous
devez vous absenter longtemps (vacances par exemple), retirez la fiche
de la prise de courant.
6Conservez le combustible exclusivement dans des réservoirs et bidons
adaptés.
7Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des
écarts de température extrêmes. Conservez le combustible toujours dans
un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du
combustible).
8N’utilisez jamais le convecteur dans des endroits où des gaz, solvants ou
vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de
peinture) peuvent être présents.
9La grille du convecteur devient brûlante. Ne pas couvrir le convecteur
(risques d’incendie).
10 Aérez toujours suffisamment.
7
6
5
4
3
11
SRE 910

Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro Kamins,
der Top-Marke transportabler Kaminöfen. Sie haben sich für ein absolutes
Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben
werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.
Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch,
um so eine optimale Lebensdauer Ihres Zibro Kamins, Typ Laser, zu garantieren.
Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle
eventuell auftretende Material- und Herstellungsfehler.
Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Zibro Kamin.
Mit freundlichen Grüßen
PVG International b.v.
Abteilung Kundendienst
1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.
2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN ZIBRO KAMIN-HÄNDLER.
3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTEN. E E E E
2
12
SRE 910

BENUTZUNG
KURZ ZUSAMMENGEFASST
Nachfolgend sind in groben Zügen die Schritte
angegeben, die zur Inbetriebnahme Ihres Zibro
Kamins ausgeführt werden müssen. Detaillierte
Beschreibung der Handlungen entnehmen Sie bitte
der GEBRAUCHSANWEISUNG (Seite 15 ff).
•Das erste Mal wird Ihr Kaminofen während
des Brennens noch ‘neu’ riechen.
•Lagern Sie den Brennstoff an einem kühlen,
dunklen Ort.
•Brennstoff altert. Beginnen Sie jede Heiz-
saison mit neuem Brennstoff.
•Wenn Sie Zibro Plus benutzen, können Sie sich
auf die Qualität des Brennstoffs verlassen.
•Wenn Sie zwischen den einzelnen Sorten
wechseln, müssen Sie den Zibro Kaminofen
erst vollständig leer brennen lassen. Sollten
Sie eine andere Marke als Zibro Plus
verwenden, ist unbedingt darauf zu achten,
daß dieses Heizpetroleum DIN 51603-1
entspricht.
WICHTIGE EINZELTEILE
Frontplatte
Gitter
Bodenplatte
Deckel
Brennstofftank
Bedienungsfeld
Handgriff
Brennstofftank
Luftfilterkappe
Ventilatorfilter
Thermostat
Stecker + Kabel
Informations-
Display
ON/OFF-Taste
Kindersicherung
Einstelltasten (Zeit
und Temperatur)
Zeitschaltuhr
SAVE-Taste
Kontroll-Lampen
EXTENSION-Taste
A
B
C
4
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
E E E E E E E E E E E E E E E E E E E E E E E
Entfernen Sie das gesamte Verpackungsmaterial (Abb. A).
Befüllen Sie den Brennstofftank 7(siehe Kapitel B, Abb. C).
Stecken Sie den Stecker in die Steckdose.
Starten Sie den Kaminofen über die ON/OFF-Taste M
(siehe Kapitel D).
Verändern Sie wenn nötig die gewünschte Temperatur
über die Einstelltasten (siehe Kapitel E).
Schalten Sie den Kaminofen über die ON/OFF-Taste aus M.
1
2
3
4
5
6
2
13
SRE 910

WICHTIG ZU WISSEN
JEDERZEIT AUSREICHEND VENTILIEREN
Jedes Zibro Kamin Modell benötigt eine bestimmte minimale Raumgröße, um den
Kaminofen sicher, ohne zusätzliche Ventilation, betreiben zu können (siehe Kapitel P).
Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann
muß dafür gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit
offen bleibt (ca. 2,5 cm). Dies empfehlen wir auch bei Räumen, die besonders gut
isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation (sprich:
der Sauerstoffgehalt) unzureichend, schaltet sich der Kaminofen automatisch aus.
Benutzen Sie den Zibro Kamin nicht in Keller- oder anderen unterirdisch
gelegenen Räumen.
DER RICHTIGE BRENNSTOFF
Ihr Zibro Kaminofen wurde für die Benutzung von wasserfreiem, sauberem
Petroleum hoher Qualität, wie Zibro Plus, entwickelt. Nur dieser Brennstoff sorgt
für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann
zu folgenden Problemen führen:
Eerhöhte Störungsanfälligkeit
Eunvollständige Verbrennung
Everkürzte Lebensdauer des Kaminofens
ERauch und/oder Geruch
ENiederschlag auf dem Gitter oder Gehäuse
Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und
komfortablen Gebrauch Ihres Kaminofens.
Informieren Sie sich bei Ihrem Zibro Kamin-Händler in Ihrer direkten Umgebung
über den richtigen Brennstoff für Ihren Kaminofen.
2
14
SRE 910
A
Diesen Transport-
verschluß finden Sie im
Verpackungskarton.
Nur hiermit kann der
Kaminofen nach der
Benutzung problemlos
transportiert werden.
Bewahren Sie den
Verschluß also gut auf!
Nur mit dem richtigen
Brennstoff ist eine
sichere, effiziente und
komfortable Benutzung
Ihres Zibro Kamins
gewährleistet.

GEBRAUCHSANWEISUNG
ADIE INSTALLATION DES KAMINOFENS
Nehmen Sie den Zibro Kamin vorsichtig aus dem Karton und kontrollieren Sie
den Inhalt auf Vollständigkeit.
Außer dem Kaminofen muß folgendes vorhanden sein:
Eeine Syphonpumpe
Eein Transportverschluß
Ediese Gebrauchsanweisung
Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung
und/oder Transport auf.
Öffnen Sie den Deckel des Brennstofftanks 7und entfernen Sie das
Verpackungsmaterial.
Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben.
Der Boden muß stabil und waagrecht sein. Stellen Sie den Kamin an eine
andere Stelle, falls er nicht waagrecht steht. Versuchen Sie nicht durch
das Unterlegen von Büchern oder ähnlichem den Stand zu korrigieren.
Stecken Sie den Stecker Kin die Steckdose (220/230 Volt - AC/50 Hz) und
stellen Sie die aktuelle Uhrzeit über die Einstelltasten Oein (siehe Kapitel C).
Ihr Zibro Kamin ist jetzt betriebsbereit.
BDAS BEFÜLLEN MIT BRENNSTOFF
Befüllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu
geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:
Der Kaminofen sollte ausgeschaltet sein.
Öffnen Sie den Deckel 4und ziehen Sie den Brennstofftank 7aus dem
Kaminofen (Abb. B). Achtung: der Tank kann kurz nachtropfen. Stellen Sie
den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie
den Tankverschluß auf.
Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken.
Das Befüllen ist einfacher, wenn der Kanister höher steht als der
Brennstofftank (Abb.C). Den geriffelten Schlauch stecken Sie dann in die
Öffnung des Brennstofftanks.
Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts).
Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank
fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drücken.
5
4
3
2
1
6
5
4
3
2
1
2
15
SRE 910
B
E E E E E E
C

Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des
Brennstofftanks G(Abb. D). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie
den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe
wieder auf (nach links). Den Tank niemals zu voll füllen. Vor allem nicht, wenn der
Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).
Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den
Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben
Sie den Tankverschluß wieder sorgfältig auf den Tank. Wischen Sie eventuell
verschütteten Brennstoff weg.
Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist.
Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß
nach unten). Schließen Sie den Deckel.
CDAS EINSTELLEN DER UHR
Die Zeiteinstellung können Sie nur vornehmen, wenn der Kaminofen nicht in
Betrieb ist, der Stecker sich jedoch in der Steckdose befindet. Sie benutzen dazu
die Einstelltasten O. Drücken Sie zuerst auf eine der beiden Tasten um die
Funktion zu aktivieren (die Kontroll-Lampe CLOCK und das Informations-Display
L blinken). Danach können Sie die Stunden mit der linken Taste (NHOUR) und die
Minuten mit der rechten Taste (MMIN) einstellen. Durch einmaliges Drücken der
Taste wird der Wert stufenweise erhöht. Wenn Sie die Taste gedrückt halten,
erhöht sich der Wert, bis die Taste losgelassen wird. Nach ungefähr 10 Sekunden
leuchtet die Kontroll-Lampe ständig und die Einstellung ist vorgenommen.
5 Minuten nachdem der Ofen ausgeschaltet worden ist, wird die Information auf
dem Display gelöscht und der Ofen wird in den Standby-Modus umgeschaltet.
Nachdem auf eine willkürliche Taste gedrückt worden ist, erscheint wieder die
Uhrzeit auf dem Display.
DDAS STARTEN DES KAMINOFENS
Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für
zusätzliche Ventilation.
Um den Kaminofen zu starten, brauchen Sie nur die ON/OFF-Taste Mzu
betätigen. Diese blinkt dann, um zu zeigen, daß der Zündvorgang läuft. Es
dauert einige Zeit bis der Vorgang abgeschlossen ist. Anschließend leuchtet die
ON/OFF-Taste ständig.
Das Informations-Display Lzeigt zwei Zahlen an. An den Kontroll-Lampen
neben den Zahlen können Sie sehen, daß sich diese auf die Temperatur beziehen
(Abb. F). Unter ROOM steht die tatsächliche Raumtemperatur, während unter
SET die eingestellte Temperatur angezeigt wird. Letztere können Sie über die
Einstelltasten verändern (siehe Kapitel E).
ETEMPERATUREINSTELLUNG
Sie können die eingestellte Temperatur nur verändern, wenn der Kaminofen
eingeschaltet ist. Hierzu benutzen Sie die Einstelltasten O. Drücken Sie zuerst auf
eine der beiden Tasten um die Funktion zu aktivieren (die Kontroll-Lampe TEMP
neben dem Informations-Display L blinkt). Danach können Sie die Temperatur mit
der rechten Taste (MMIN) höher und mit der linken Taste (NHOUR) niedriger
einstellen. Nach ungefähr 10 Sekunden leuchtet die Kontroll-Lampe ständig und
die Einstellung ist vorgenommen (Abb. F).
8
7
6
2
16
SRE 910
D
leer voll
19:14
SET ROOM
TIMER SAVE HOUR MIN
TEMP
CLOCK
TIMER
F: Links die eingestellte
Temperatur, rechts die
tatsächliche Temperatur.
20
SET ROOM
TEMP
CLOCK
E: Wenn die Kontroll-
Lampe CLOCK nicht
mehr blinkt, ist die Zeit
eingestellt.

Sie können die Temperatur auf minimal 6°C und maximal 28°C einstellen.
Wenn der Stecker aus der Steckdose gezogen wurde (oder bei Stromausfall) ist die
eingestellte Temperatur wieder auf dem Standardwert von 20°C.
FDIE BENUTZUNG DER ZEITSCHALTUHR (TIMER)
Mit Hilfe der Zeitschaltuhr kann der Kaminofen zu einem vorprogrammierten
Zeitpunkt automatisch eingeschaltet werden.
Um die Zeitschaltuhr programmieren zu können, muß die aktuelle Uhrzeit
eingestellt (siehe Kapitel C) und der Kaminofen ausgeschaltet sein.
Sie gehen wie folgt vor:
Die ON/OFF-Taste Mbetätigen und direkt danach die TIMER Taste Pdrücken.
Die Kontroll-Lampe TIMER und das Informations-Display Lblinken jetzt.
Stellen Sie die Startzeit für den Kaminofen über die Einstelltasten Oein.
Die linke Taste (NHOUR) ist für die Stunden, die rechte Taste (MMIN)
für die Einstellung der Minuten (Die Zeit lässt sich in 5 Minuten-Intervallen
einstellen).
Nach ungefähr 10 Sekunden springt das Informations-Display wieder auf
CLOCK und die Kontroll-Lampe TIMER leuchtet, zum Zeichen, daß die
Zeitschaltuhr eingeschaltet ist (Abb. G).
Die Zeitschaltuhr sorgt dafür, daß der Raum zur programmierten Zeit die
gewünschte Temperatur annähernd erreicht hat.
Wenn Sie den Kaminofen ausschalten möchten und ihn über die Zeitschaltuhr
wieder einschalten lassen wollen, dann brauchen Sie nur die Taste TIMER zu
betätigen (siehe Kapitel G).
Um die Einstellung der Zeitschaltuhr rückgängig zu machen, betätigen Sie einmal
die ON/OFF-Taste M.
GDAS AUSSCHALTEN DES KAMINOFENS
Der Kaminofen kann auf zwei Arten ausgeschaltet werden:
Die ON/OFF-Taste Mbetätigen. Das Informations-Display springt auf CLOCK
und innerhalb ca. einer Minute ist die Flamme gelöscht.
Wenn Sie den Kaminofen ausschalten möchten und ihn das nächste Mal über
die Zeitschaltuhr wieder starten wollen, dann betätigen Sie die
Taste TIMER P. Dadurch wird der Kaminofen ausgeschaltet und gleichzeitig
die Zeitschaltuhr aktiviert. Sie können die gewünschte Zeit über die
Einstelltasten Overändern (siehe Kapitel F).
HDIE FUNKTION DES INFORMATIONS-DISPLAYS
Das Informations-Display Lzeigt nicht nur die (eingestellte) Zeit und Temperatur
an (Kapitel C, E und F), sondern meldet Ihnen auch eventuelle Störungen.
Über den jeweiligen Code auf dem Display erhalten Sie die notwendigen
Informationen:
2
1
4
3
2
1
2
17
SRE 910
20:15
SET ROOM
TIMER SAVE HOUR MIN
TEMP
CLOCK
TIMER

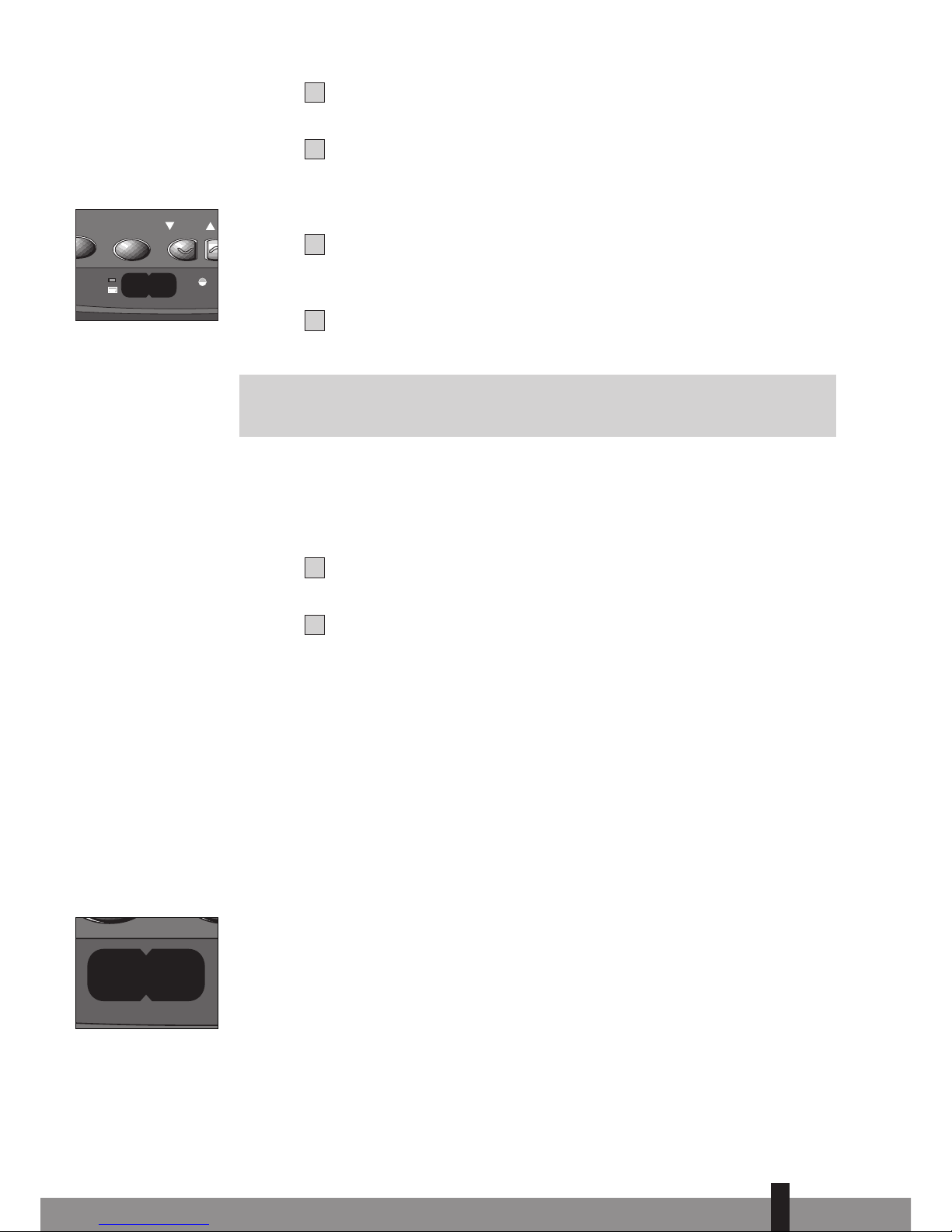

G: Die Kontroll-Lampe
TIMER zeigt an, daß die
Zeitschaltuhr aktiviert ist.
☞

CODE INFORMATION AUSZUFÜHRENDE HANDLUNG
e - 0 Temperatur innerhalb des Ofens Abkühlen und neu starten
zu hoch
f - 0 Netzspannung war unterbrochen Kaminofen neu starten
e - 1 Thermostat defekt Händler informieren
f - 1 Brenner-Thermistor defekt Händler informieren
e - 2 Startprobleme Händler informieren
e - 5 Kipp-Sicherung Kaminofen neu starten
e - 6 Schlechte Verbrennung Händler informieren
e - 7 Zimmertemperatur Wenn nötig Kaminofen
höher als 28°C neu starten
e - 8 Gebläsemotor defekt Händler informieren
e - 9 Luftfilter verschmutzt oder Filter reinigen
Brennstoffpumpe verschmutzt Händler informieren
-- : -- Kein Brennstoff Brennstofftank füllen
(+ Blinkendes
FUEL-Licht)
-- : -- Zu wenig Ventilation Besser ventilieren
(+ Blinkendes
VENT-Licht)
Bei Störungen, die nicht in dieser Tabelle aufgelistet sind, wenden Sie sich bitte an
Ihren Zibro Kamin-Händler.
AUTOMATIC CLEANING MODE (AUTOMATISCHES REINIGUNGSSYSTEM)
Wenn der Ofen 2 Stunden ununterbrochen auf der höchsten Stufe gebrannt hat,
wird der Brenner sich automatisch reinigen. Auf der Anzeige wird dies mit dem
Code CL:05, zurückzählend bis CL:00 angegeben. 5 Minuten lang brennt der Ofen
auf niedrigster Stufe, während der Brenner sich in diese Zeit selbst reinigt. Nach
der Reinigung schaltet der Ofen wieder auf die höchste Stufe.
IKINDERSICHERUNG
Die Kindersicherung können Sie benutzen, um zu verhindern, daß ein Kind
versehentlich die Einstellung des Kaminofens verändert. Während des Brennens
kann der Kaminofen dann nur noch ausgeschaltet werden. Wenn der Kaminofen
bereits ausgeschaltet ist, verhindert die aktivierte Kindersicherung auch, daß der
Ofen versehentlich eingeschaltet wird. Sie aktivieren die Kindersicherung dadurch,
daß Sie die betreffende Taste Nlänger als 3 Sekunden gedrückt halten. Die
Kontroll-Lampe KEY-LOCK leuchtet dann auf (Abb. I), zum Zeichen, daß die
Kindersicherung eingeschaltet ist. Um diese wieder auszuschalten, drücken Sie
erneut länger als 3 Sekunden auf die Taste KEY-LOCK.
JDIE RICHTIGE BENUTZUNG DER "SAVE" FUNKTION
Mit der "SAVE"-Funktion können Sie die Temperatur begrenzen. Wenn diese
Funktion eingeschaltet ist, wird sich der Kaminofen automatisch ausschalten,
wenn die Zimmertemperatur 3°C über der eingestellten Temperatur liegt. Fällt die
Zimmertemperatur danach wieder auf die eingestellte Temperatur, schaltet sich
der Kaminofen wieder automatisch ein.
Sie aktivieren die Einstellung "SAVE" durch Betätigung der betreffenden Taste
Q .
Die Kontroll-Lampe SAVE leuchtet auf (Abb. J). Durch nochmaliges Betätigen der
Taste SAVE schalten Sie die Funktion wieder aus.
Auch ohne die Einstellung "SAVE" sorgt Ihr Kaminofen dafür, daß die
eingestellte Temperatur annähernd beibehalten wird, und zwar durch
Anpassung der Heizkapazität.
"SAVE" ist eine Einstellung, die Sie zum Beispiel benutzen können, wenn Sie
nicht im Raum anwesend sind oder um den Raum frostfrei zu halten.
2
18
SRE 910
e-: 0
SET ROOM
cl:05
SET ROOM
H: Störungen werden im
Informations-Display
angezeigt.
TEMP
CLOCK
I: Wenn die Kontroll-
Lampe KEY-LOCK
aktiviert wird, ist die
Kindersicherung
eingeschaltet.
20:15
SET ROOM
TIMER SAVE HOUR MIN
TEMP
CLOCK
TIMER SAVE
J: Wenn die Kontroll-
Lampe SAVE aufleuchtet,
schaltet sich der Kamin-
ofen automatisch an und
aus, um innerhalb eines
bestimmten Temperatur-
bereiches zu bleiben.
☞

KDIE KONTROLL-LAMPE "FUEL"
Wenn die Kontroll-Lampe FUEL aufleuchtet, haben Sie noch für 10 Minuten
Brennstoff. Die restliche Brenndauer wird im Informations-Display Langezeigt
(Abb. K). Es gibt nun 2 Möglichkeiten:
ESie holen den Brennstoffbehälter aus dem Ofen und füllen ihn mit neuem
Brennstoff nach (außerhalb des Wohnbereiches) (Siehe Kapitel B).
ESie drücken den Knopf EXTENSION S. Hiermit verlängern Sie die Brenndauer
um 50 Minuten. Der Ofen schaltet dann automatisch auf die niedrigste
Stufe. Auf der Anzeige erscheint die Zahl 50, zurückzählend bis 10. Beim
Erreichen von 10 ertönt alle 2 Minuten ein akustisches Warnsignal, zum
Zeichen, daß der
Wechseltank nachgefüllt werden muß. Reagieren Sie nicht,
dann geht der Kaminofen von selbst aus. Auch dann ertönt ein Warnsignal. Die
Kontroll-Lampe blinkt jetzt und im Informations-Display blinken 4 Striche (--:--).
Sie können dies ausschalten, indem Sie einmal auf die On/Off-Taste M
drücken.
Wenn der Kaminofen vollständig leer gebrannt ist, müssen Sie nach dem Nachfüllen
einige Sekunden warten, bevor der Kaminofen wieder betriebsbereit ist.
LDIE KONTROLL-LAMPE "VENT"
Wenn die Kontroll-Lampe VENT zu blinken beginnt, ist dies ein Zeichen dafür, daß
der Raum unzureichend ventiliert wird (Abb. L). Der Kaminofen wird sich nach
einiger Zeit von selbst ausschalten, wenn nicht für zusätzliche Ventilation gesorgt
wird.
Leuchtet die Kontroll-Lampe auch dann noch, nachdem Sie zusätzlich ventiliert
haben, wenden Sie sich bitte an Ihren Zibro Kamin-Händler.
MWARTUNG
Bevor Sie Wartungsarbeiten ausführen, muß der Kaminofen ausgeschaltet und
abgekühlt sein. Ziehen Sie den Stecker aus der Steckdose.
Ihr Zibro Kamin benötigt kaum Wartung. Wöchentlich müssen jedoch die
Luftfilterkappe 8und der Ventilatorfilter 9mit einem Staubsauger und das
Gitter 2mit einem feuchten Tuch gereinigt werden.

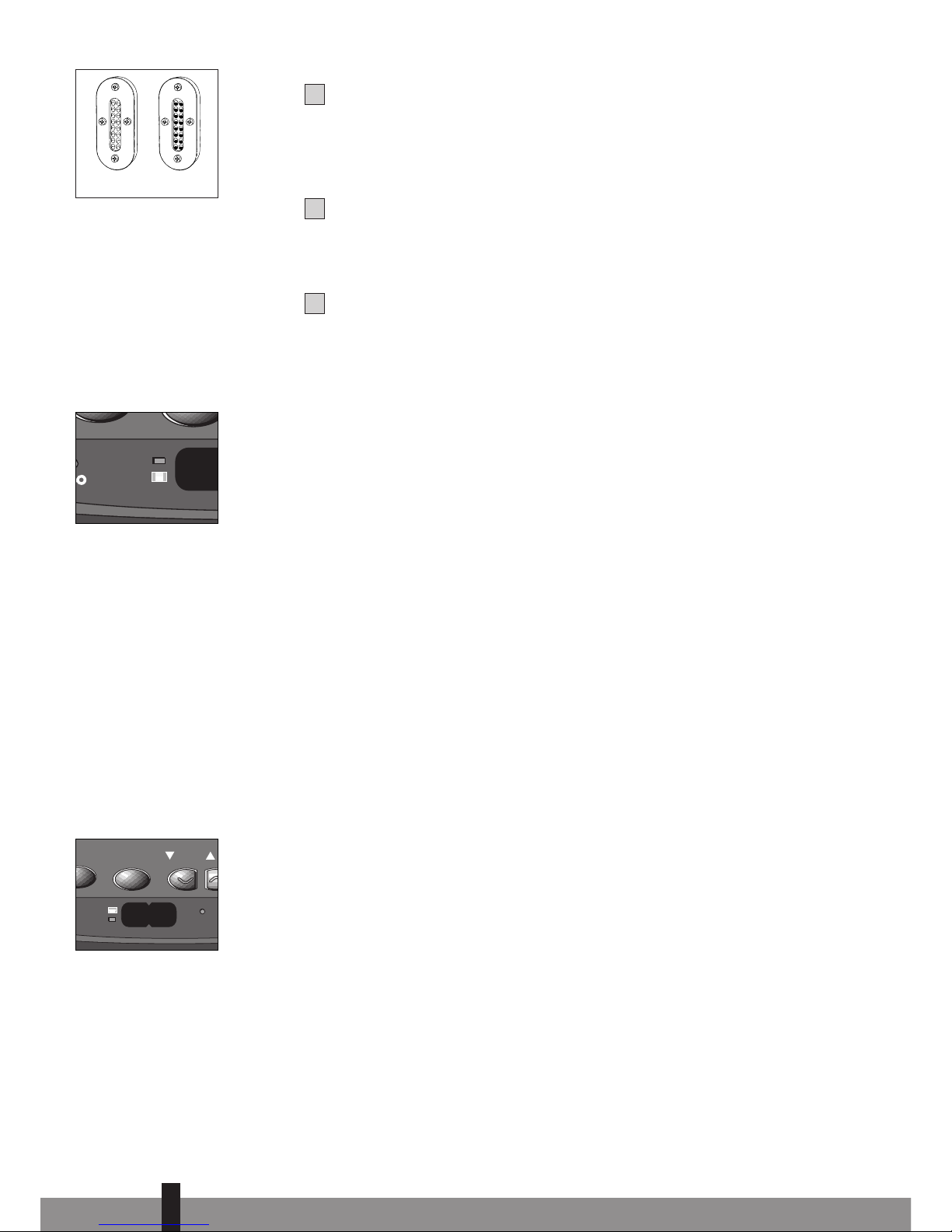

Nehmen Sie die Luftfilterkappe ab (Abb. M), um diese mit Seifenlauge zu reinigen.
Achten Sie darauf, daß diese richtig trocken ist, bevor Sie sie wieder montieren.
Kontrollieren Sie regelmäßig den Brennstofffilter:
Nehmen Sie den Brennstofftank 7aus dem Kaminofen und entfernen Sie den
Brennstofffilter (Abb. N). Dieser kann etwas nachtropfen- halten Sie ein Tuch
bereit.
Klopfen Sie den umgedrehten Brennstofffilter auf einem harten
Untergrund aus, um so den Schmutz zu entfernen. (Niemals mit Wasser
reinigen!)
Setzen Sie den Brennstofffilter wieder ein.
Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich
einer eventuellen Reparatur immer an Ihren Zibro Kamin-Händler.
Wenn das Stromkabel beschädigt ist, darf nur ein anerkannter Elektro-
Installateur das Kabel mit einem Typ H05 VV-F austauschen.
3
2
1
2
19
SRE 910
N
M
Brennstofffilter
:10
SET ROOM
SAVE HOUR MIN EXTENSION
TIMER SAVE VENT FUEL
POWER
K: Wenn die Kontroll-
Lampe FUEL aufleuchtet,
wird im Informations-
Display angezeigt, für
wieviele Minuten Sie
noch Brennstoff haben.
SAVE VENT FUEL
L: Wenn die Kontroll-
Lampe VENT blinkt, ist
dies ein Zeichen, daß
zusätzlich ventiliert
werden muß.
☞

NLAGERUNG (ENDE DER HEIZSAISON)
Den Kaminofen am Ende der Heizsaison staubfrei lagern, vorzugsweise in der
Originalverpackung.
Übrig gebliebenen Brennstoff können Sie in der nächsten Heizsaison nicht mehr
benutzen. Verbrauchen Sie diesen also. Falls doch etwas übrig bleibt, schütten Sie
diesen nicht weg, sondern entsorgen Sie ihn laut den örtlichen Vorschriften für
chemischen Kleinabfall.
Beginnen Sie jede neue Heizsaison auf jeden Fall mit neuem Brennstoff. Beachten
Sie wieder diese Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie
den Kaminofen erneut in Betrieb nehmen.
OTRANSPORT
Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff
verliert, müssen folgende Maßnahmen getroffen werden:
Lassen Sie den Kaminofen abkühlen.
Nehmen Sie den Brennstofftank Gaus dem Kaminofen und entfernen Sie den
Brennstofffilter (siehe Kapitel M, Abb. N). Dieser kann eventuell etwas
nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den
Brennstofftank außerhalb des Kaminofens aufbewahren.
Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. O)
und drücken Sie ihn fest, so daß kein Brennstoff austritt.
Den Kaminofen immer aufrecht transportieren.
PTECHNISCHE DATEN
Zündung elektrisch Abmessungen (mm) Breite 570
Brennstoff Petroleum Din 51603-1
(einschließlich Bodenplatte) Tiefe 355
Kapazität (kW) max. 3,9 Höhe 510
Kapazität (kW) min. 1,050 Zubehör Brennstoffpumpe
Geeigneter Raum (m3)** 35-170 Transportverschluß
Brennstoffverbrauch (Ltr/Std)*0,406 Netzspannung 220V/230V
Brennstoffverbrauch (g/Std)*325 -- AC/50 Hz
Brenndauer pro Tank (Std)*13 Stromverbrauch Zündung 368 W
Inhalt Brennstofftank (Liter) 5,4 Im Dauerbetrieb 28 W
Gewicht (kg) 11
* Bei Einstellung auf maximalem Stand ** Angegebene Werte sind Richtwerte
QGARANTIEBEDINGUNGEN
Sie erhalten auf Ihren Zibro Kamin, Typ Laser, 24 Monate Garantie ab Kaufdatum.
Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos
behoben. Hierbei gelten folgende Regeln:
Alle weiteren Ansprüche auf Schadenersatz, inklusiv Folgeschäden, werden
nicht anerkannt.
Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht
zur Verlängerung der Garantie.
2
1
4
3
2
1
2
20
SRE 910
O
Transportverschluß
