ORIGINAL BETRIEBSANLEITUNG
TISCHKREISSÄGE
EN
OPERATION MANUAL
TABLE SAW
ZI-TKS250H / ZI-TKS250-2VB
EAN: 9120039230139 / 9120039230146
DE
Bedienungsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen und
beachten!
EN
Read the operation manual
carefully before first use.
Stand: 25.02.2014–Revision 01 –CEC –DE/EN
Autogoods “130”
130.com.ua

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 2
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 2
1INHALT / INDEX
2VORWORT 5
3SICHERHEITSZEICHEN / SAFETY SIGNS 6
4TECHNIK 8
4.1 Komponenten und Bedienelemente ..................................................................... 8
4.2 Technische Daten ................................................................................................ 8
5SICHERHEIT 9
5.1 Bestimmungsmäßige Verwendung ...................................................................... 9
5.2 Sicherheitshinweise ............................................................................................ 9
5.3 Restrisiken ........................................................................................................ 10
5.3.1 Hinweise zur Beschaffenheit der Werkstücke ................................................... 10
5.3.2 Unzulässige Verwendung .............................................................................. 11
6MONTAGE 12
6.1 Lieferumfang ..................................................................................................... 12
6.2 Zusammenbau ................................................................................................... 12
6.2.1 Untergestell ................................................................................................ 15
6.2.2 Tischkreissäge............................................................................................. 15
7BETRIEB 16
7.1 Betriebshinweise ............................................................................................... 16
7.1.1 Parallelanschlag (Abb.13) ............................................................................. 16
7.1.2 Sägeblatt.................................................................................................... 16
7.1.3 Wechsel des Kreissägeblattes........................................................................ 17
7.2 Bedienung ......................................................................................................... 18
7.2.1 Ein-/Ausschalten.......................................................................................... 18
7.2.2 Kreissägeblatt schwenken (Abb.8) ................................................................. 18
7.2.3 Kreissägeblatthöhe einstellen ........................................................................ 18
7.2.4 Winkelanschlag einstellen (Abb.16)................................................................ 18
7.2.5 Bedienhinweise............................................................................................ 19
7.2.6 Schnittvarianten .......................................................................................... 19
8WARTUNG 20
1.1.1 Sägeblatt wechseln ............................................................................... 20
8.1 Instandhaltung und Wartungsplan .................................................................... 20
8.2 Reinigung .......................................................................................................... 21
8.3 Lagerung ........................................................................................................... 21
Autogoods “130”
130.com.ua

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 3
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 3
8.4 Entsorgung ........................................................................................................ 21
9FEHLERBEHEBUNG 22
10 PREFACE 23
11 TECHNIC 24
11.1 Components ............................................................................................. 24
11.2 Technical Details ...................................................................................... 24
12 SAFETY 25
12.1 Intended Use ........................................................................................... 25
12.2 Security instructions ................................................................................ 25
12.3 Remaining risk factors ............................................................................. 26
12.3.1 Evidences about the state of the work pieces............................................... 26
12.3.2 Forbidden usage ...................................................................................... 26
13 ASSEMBLY 27
13.1 Delivery content....................................................................................... 27
13.2 Assembly ................................................................................................. 27
13.2.1 Under base.............................................................................................. 27
13.2.2 Table saw................................................................................................ 27
14 OPERATION 28
14.1 Operation instructions ............................................................................. 28
14.1.1 Rip fence (Abb.13) ................................................................................... 28
14.1.2 Blade...................................................................................................... 28
14.1.3 Blade Change .......................................................................................... 29
14.2 Operation ................................................................................................. 30
14.2.1 On / Off .................................................................................................. 30
14.2.2 Setting the blade angel(Abb.8) .................................................................. 30
14.2.3 Setting the blade height............................................................................ 30
14.2.4 Setting the angle stop (Abb.16) ................................................................. 30
14.2.5 Cutting versions....................................................................................... 30
15 MAINTENANCE 31
15.1.1 Changing the saw blade (7.1.3) ................................................................. 31
15.2 Maintenance plan ..................................................................................... 31
15.3 Cleaning ................................................................................................... 32
15.4 Storage .................................................................................................... 32
15.5 Disposal ................................................................................................... 32
Autogoods “130”
130.com.ua

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 4
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 4
16 TROUBLE SHOOTING 33
17 ERSATZTEILE / SPARE PARTS 34
17.1 Ersatzteilbestellung / spare parts order .................................................. 34
17.1.1 ZI-TKS 250H ........................................................................................... 35
17.1.2 ZI-TKS 250-2VB....................................................................................... 38
18 KONFORMITÄTSERKLÄRUNG / DECLARATION OF CONFORMITY 41
19 GEWÄHRLEISTUNG 42
20 WARRANTY GUIDELINES 43
21 PRODUKTBEOBACHTUNG 44
Autogoods “130”
130.com.ua

VORWORT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 5
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 5
2VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Tischkreissäge ZI-TKS 250H / ZI-TKS 250-2VB.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie
für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden
wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können
Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns
bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2014
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und
Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8
A-4707 Schlüsslberg
Tel.: [phone]
Fax: [phone]
Mail: [email protected]
Autogoods “130”
130.com.ua

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 6
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 6
3SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung
der Vorschriften und Hinweise zum Einsatz der Motorsense kann zu
schweren Personenschäden und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the
machine as well as ignoring the security and operating instructions can
cause serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung
Ihrer Maschine aufmerksam durch und machen Sie sich mit den
Bedienelementen der Maschine gut vertraut um die Maschine
ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine
vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully
and get familiar with the controls n order to use the machine correctly and
to avoid injuries and machine defects.
DE
SCHUTZAUSRÜSTUNG! Das Tragen von Gehörschutz, Schutzbrille
sowie Sicherheitsschuhen ist Pflicht.
EN
PROTECTIVE CLOTHING! The operator is obligated to wear proper
ear protection, safety goggles and safety shoes
DE
NICHT IN DAS SÄGEBLATT GREIFEN! Achten Sie auf das
rotierende Sägeblatt während dem Betrieb.
EN
DON’T TOUCH THE SAW BLADE! Take care of the rotating saw
blade during operation.
DE
KEINE NÄSSE! Die Maschine darf nicht bei Regen oder feuchtem Wetter
verwendet oder gelagert werden.
EN
NO WETNESS! Operation and storage at rain or wet weather is
forbidden.
Autogoods “130”
130.com.ua

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 7
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 7
DE
KEINE STROMVERSORGUNG! Vor Wartungsarbeiten muss die
Maschine von der Stromquelle getrennt werden.
EN
NO ELECTRICITY! Before doing any maintenance the machine must be
disconnected from the power source.
DE
KEINE KINDER! Beim Betrieb mit der Tischkreissäge dürfen keine
Kinder im Umkreis von 20 Meter sein.
EN
NO CHILDREN! During operation children must have a distance of 20
metres to the table saw.
DE
NUR ALLEINE ARBEITEN! Der Betrieb der Maschine durch 2 oder
mehr Personen ist verboten.
EN
ONLY WORK ALONE! Operation by 2 or more persons is forbidden.
DE
ACHTUNG! Ersetzen Sie ein beschädigtes Kabel immer durch ein neues
und achten Sie auf spannungsführende Bauteile.
EN
ATTENTION! Always replace a damaged cable and take care of voltage-
carrying parts.
DE
CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.
EN
CE-Conformal! - This product complies with the EC-directives.
Autogoods “130”
130.com.ua

TECHNIK
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 8
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 8
4TECHNIK
4.1 Komponenten und Bedienelemente
1
Tischausleger (nur bei ZI-TKS 250-2VB)
8
Drehknauf Winkelverstellung
2
Spaltkeil
9
Handkurbel Höhenverstellung
3
Kreissägeblattschutzhaube
10
Fixierhebel Sägeblatt
4
Parallelanschlag
11
Ein/Aus Schalter
5
Führungsschiene Parallelanschlag
12
Untergestell
6
Klemmhebel Parallelanschlag
13
Winkelanschlag / Gehrungsanschlag
7
Winkelskala
4.2 Technische Daten
Motorleistung:
1800W (S6 40%)
Max. Schnitthöhe 90° / 45°:
74 / 45 mm
Netzspannung:
230V / 50Hz
Tischhöhe:
865 mm
Drehzahl:
4700 min-1
Schall-Druckpegel LPA:
94,8 dB(A)
Sägeblattabmessung:
Ø250x30x2,8 mm
Schall-Leistungspegel LWA:
107,8 dB(A)
Autogoods “130”
130.com.ua

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 9
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 9
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die ZIPPER Tischkreissäge TKS250H oder TKS250-2VB darf ausschließlich zum Schneiden von Holz
ohne Nägel und anderen Fremdkörpern betrieben werden.
Eigenmächtige Veränderungen und Manipulationen an der Maschine führen zum sofortigen Erlöschen
sämtlicher Gewährleistungs- und Schadenersatzansprüche
5.2 Sicherheitshinweise
Betrieb der Maschine nur bei ausreichenden Lichtverhältnissen, nach Einbruch der
Dämmerung sollten Sie nicht mehr arbeiten.
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol
oder Drogen ist das Arbeiten mit der Maschine verboten!
Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren
STAND beim Arbeiten!
Beim Betrieb ist das max. erlaubte Gefälle der Arbeitsumgebung 10°.
Vorsicht bei unebenen Arbeitsflächen sowie Arbeitsflächen mit Gefälle!
Das Arbeiten bei Eis und sonstigem rutschigen Untergrund ist verboten.
Rutschen, Stolpern und Fallen sind eine Hauptursache für schwere oder tödliche
Verletzungen. Passen Sie auf unebene oder rutschige Arbeitsflächen auf.
Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der
Arbeitsumgebung fern zu halten!
Wenn Sie mit der Maschine arbeiten, tragen Sie keinen lockeren Schmuck,
weite oder vom Körper abstehende Kleidung, Krawatten, langes, offenes
Haar, usw.
Lose Objekte können sich in rotierenden Teilen der Maschine verfangen und
zu schweren Verletzungen führen!
Geeignete Schutzausrüstung (Sicherheitsschuhe mit Stahlkappen,
Schutzhandschuhe, Schutzbrille, Gehörschutz, …) tragen!
Die Maschine darf nur im Freien und in gut durchlüfteten Räumen betrieben werden.
Autogoods “130”
130.com.ua

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 10
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 10
Holzstaub kann chemische Stoffe beinhalten, die sich negativ auf die persönliche
Gesundheit auswirken. Arbeiten an der Maschine nur in gut durchlüfteten
Arbeitsbereich durchführen!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Verwenden Sie das eingesteckte Netzkabel nie zum Transport oder zur
Manipulation der Maschine!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des
Arbeitsbereiches die Maschine ausschalten und warten, bis der Motor still
steht!
H I N WE I S
Verhalten im Notfall
Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten
nach
DIN 13164 griffbereit vorhanden sein. Leiten Sie die der Verletzung
entsprechend notwendigen Erste-Hilfe-Maßnahmen ein. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben:
1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen
5.3 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung
sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch das rotierende Sägeblatt während dem
Betrieb.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Bruch bzw. Herausschleudern des Kreissägeblattes bzw.
Kreissägeblattteile, vor allem bei Überlastung.
Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz getroffen
wurden.
Verletzungsgefahr durch Rückschlag des Schnittgutes, Herausschleudern des Schnittgutes
bzw. Teile davon.
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Gefahr durch Einatmen von giftigem Holzstaub bei behandelten Werkstücken.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet
werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine
bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird.
5.3.1 Hinweise zur Beschaffenheit der Werkstücke
Es dürfen sich keine Fremdkörper, wie zum Beispiel Nägel im Holz befinden.
Autogoods “130”
130.com.ua

SICHERHEIT
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 11
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 11
5.3.2 Unzulässige Verwendung
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig, die
Demontage der Schutzvorrichtungen ist untersagt.
Der Betrieb der Maschine auf unebenem und/oder rutschigem Untergrund ist strengstens
VERBOTEN!
Unzulässig ist ferner jegliche Art und Weise des Betriebes, der in einem oder mehreren
Punkten nicht konform ist mit den Sicherheitsbestimmungen und sonstigen Betriebs- und
Wartungsanweisungen in dieser Bedienungsanleitung.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt ZIPPER MASCHINEN keinerlei Verantwortung
oder Garantieleistung.
Autogoods “130”
130.com.ua

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 12
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 12
6MONTAGE
6.1 Lieferumfang
Packen sie die ZIPPER Tischkreissäge TKS250H oder TKS250-2VB aus und überprüfen Sie die Maschine
auf einwandfreien Zustand und Vollständigkeit der Lieferung.
6.2 Zusammenbau
Autogoods “130”
130.com.ua

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 13
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 13
Autogoods “130”
130.com.ua

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 14
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 14
Autogoods “130”
130.com.ua

MONTAGE
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 15
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 15
6.2.1 Untergestell
Verbinden Sie die 4 Füße mit den 4 Querstreben. Verwenden Sie dazu an den 16
Montagebohrungen jeweils eine Schraube und eine Mutter mit Beilagscheibe.
Ziehen Sie die Muttern teilweise (nicht mit voller Kraft) an.
Anschließend fixieren Sie die Tischkreissäge auf die Untergestellkonstruktion.
Zum Abschluss ziehen Sie alle Schraubverbindungen schrittweise fest, um ein Verziehen der
Untergestellkonstruktion zu vermeiden.

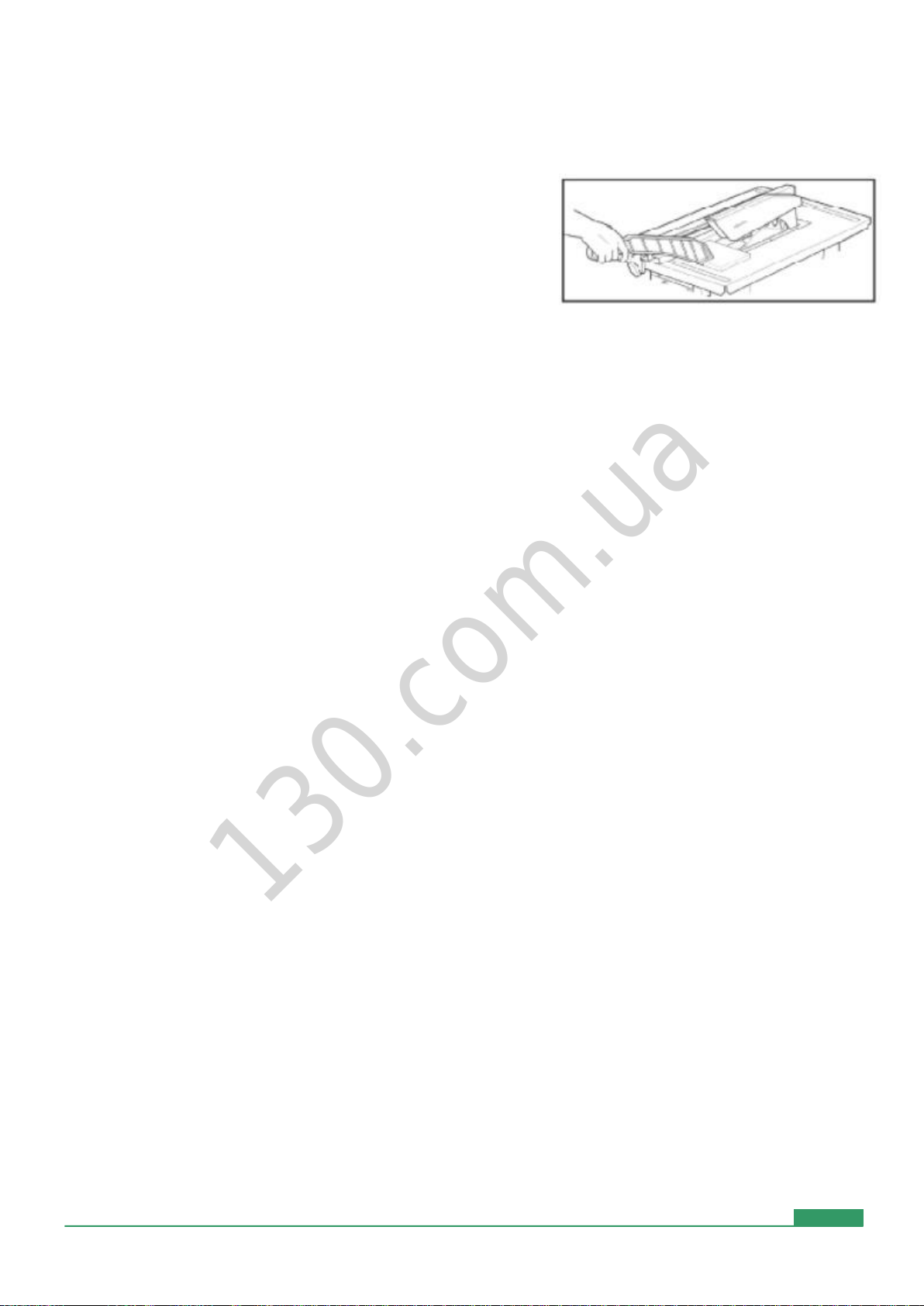

6.2.2 Tischkreissäge
Montieren Sie den Kreissägeblattschutz auf den Spaltkeil:
Stecken Sie den Kreissägeblattschutz auf den
Spaltkeil. Dazu Bolzen drücken, sodass sich der
Sägeblattschutz auf den Spaltkeil aufsetzen lässt.
Bolzen auslassen, dieser rastet durch
Federmechanismus ein.
Sie können den Sägeblattschutz werkzeuglos
abnehmen, indem Sie den Bolzen eindrücken und
den Schutz entfernen.
Montieren Sie den Absaugschlauch am Anschluss
auf dem Kreissägeblattschutz. Stecken Sie das
andere Ende auf Adapter des Absauganschlusses.
Stecken Sie die Gummifüße auf die Tischbeine auf.
Autogoods “130”
130.com.ua

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 16
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 16
7BETRIEB
7.1 Betriebshinweise
7.1.1 Parallelanschlag (Abb.13)
Lösen Sie die Klemmschraube.
Stecken Sie die Anschlaghalterung auf die Führung.
Stecken Sie den Parallelanschlag bei den Nuten auf die Führungsschiene.
Des Weiteren können Sie den Parallelanschlag um 90° stürzen und bei der 2. Nut auf die
Führungsschiene stecken, je nach Werkstückdicke.
Sie können die gesamte Konstruktion entlang der Führung 1 verschieben.
7.1.2 Sägeblatt
Verwenden Sie für jedes Material das richtige Sägeblatt!
Die Schnittergebnisse hängen im hohen Grade von der Wahl des richtigen
Sägeblattes ab!
Sägeblätter unterscheiden sich in folgenden Punkten:
Anzahl Zähne
Zahnabstand
Zahnwinkel (=Schränkgrad)
Spanwinkel
Zahntiefe
Sägeblattmaterial
Usw …
Für den Kleinbaustellenbereich werden völlig andere Blätter benötigt als für den
Hobbyhandwerker usw. für saubere Schnitte in Plattenwerkstoffen andere als für Massivholz
mit höherer Werkstoffdicke.
Lassen Sie sich von einem Fachhändler Ihres Vertrauens bei der Wahl des
richtigen Sägeblattes für Ihre Anwendung beraten!
Folgende Parameter müssen erfüllt sein:
Max. Durchmesser 250mm
Bohrung 30mm
Max. 2,8mm dick
Geeignet für 4700 min-1 oder mehr
A CH T U N G
VERBOTEN: Einstellungen vornehmen bei angeschlossener Maschine!
Sachschaden und Verletzungen durch unbeabsichtigtes Einschalten der Maschine!
Daher gilt: Vor Einstellarbeiten Maschine vom Stromnetz trennen!
Vergewissern Sie sich nach erfolgter Einstellung, dass alle Werkzeuge etc. von der
Maschine entfernt wurden, und dass alle Schrauben, Hebel etc. fest angezogen
sind.
Autogoods “130”
130.com.ua

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 17
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 17

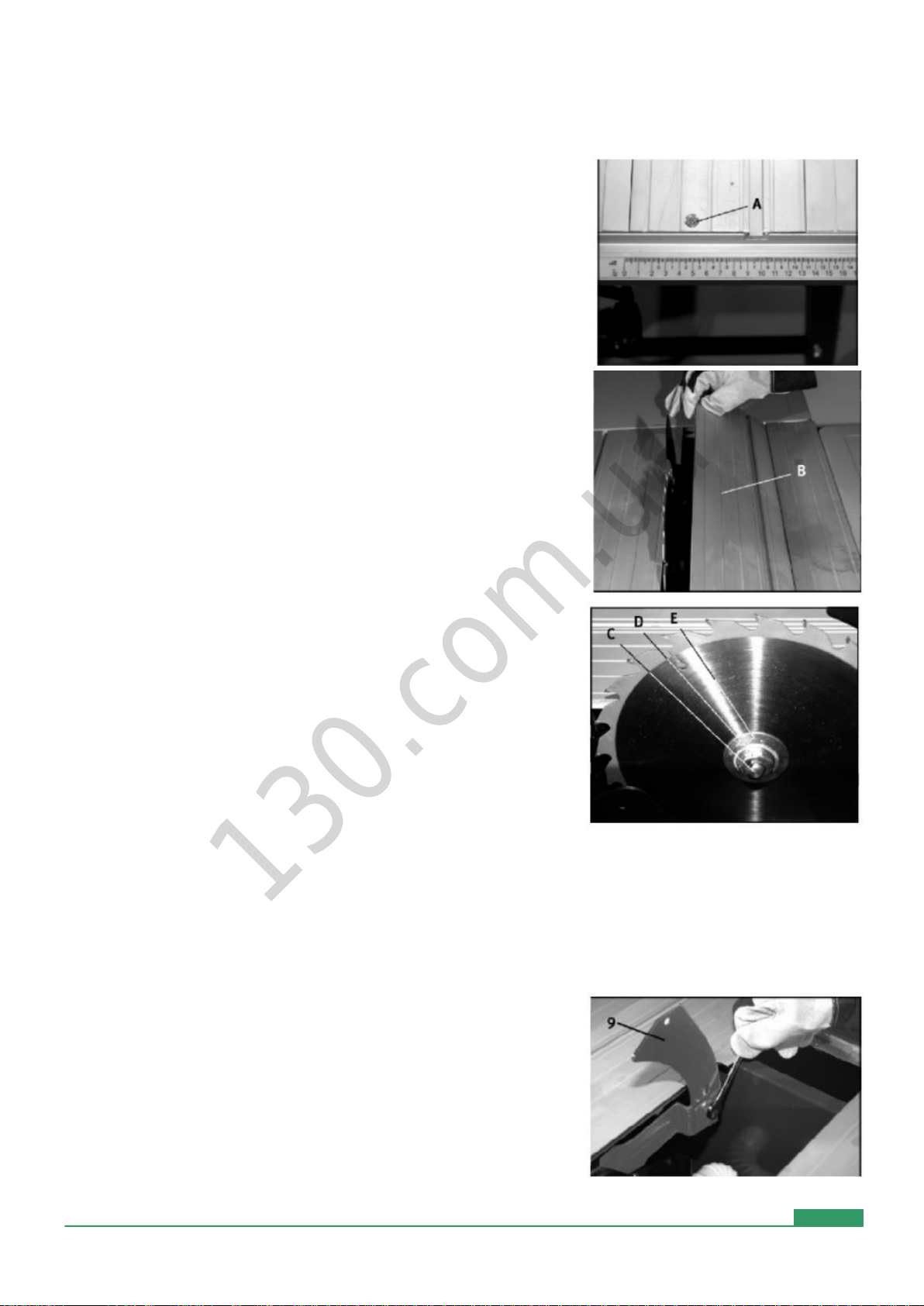

7.1.3 Wechsel des Kreissägeblattes
1) Trennen Sie die Maschine von der
Stromversorgung.
2) Ziehen Sie Arbeitshandschuhe an.
3) Bringen Sie das Kreissägeblatt in die
höchstmögliche Position.
4) Entfernen Sie beide Schrauben A
5) Die vordere Schraube A ist auf der Unterseite mit
einer Mutter gesichert. Verlieren Sie diese nicht.
6) Entfernen Sie nun die Abdeckung B
7) Sie haben nun freien Zugang zum Kreissägeblatt.
8) Zur Abnahme des Kreissägeblattes benötigen Sie
einen 24-er Gabelschlüssel sowie einen
Inbussschlüssel.
9) Fixieren Sie die Spindel C mit dem Inbussschlüssel
gegen Mitdrehen (Abb.9).
10) Legen Sie den 24-er Schlüssel an die Mutter D an
und lösen Sie diese!
11) Nun können Sie die Mutter herunterschrauben, das Kreissägeblatt abnehmen
(Handschuhe!)
12) Reinigen Sie die Mutter D, die Spindel C von Verunreinigungen mit einem feuchten Lappen.
13) Vor der Montage des neuen Kreissägeblattes müssen alle Flächen gereinigt und trocken
sein.
14) Bei der Montage des neuen Kreissägeblattes gehen Sie Punkte 4 bis 11 in sinngemäß
umgekehrter Reihenfolge vor.
15) VORSICHT: Kreissägeblatt richtig montieren! Zähne
in Schnittrichtung
16) Passen Sie den Spaltkeil an Ihr neues Sägeblatt an!
Dies ist sehr wichtig für sicheres Arbeiten. Der
Spaltkeil verhindert das Einklemmen des
Sägeblattes v.a. bei Längsschnitten.
17) Der Spaltkeil (9) kann durch Lösen von (A) in der
Höhe verstellt werden. Dadurch können Sie den
Spaltkeil an das Kreissägeblatt anpassen:
Autogoods “130”
130.com.ua

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 18
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 18
18)Der Spaltkeil (9) ist dann richtig eingestellt, wenn der Abstand zwischen Kreissägeblatt und
Spaltkeil an jeder Stelle zwischen 3 und 8 Millimeter liegt.
7.2 Bedienung
A CH T U N G
VERBOTEN: Einstellungen vornehmen, Reinigung und Instandhaltung bei
angeschlossener Maschine!
Sachschaden und Verletzungen durch unbeabsichtigtes Einschalten der Maschine!
Daher gilt: Maschine vom Stromnetz trennen!
7.2.1 Ein-/Ausschalten
Einschalten mit grünem Knopf (0)
Ausschalten mit roten Knopf (I)
7.2.2 Kreissägeblatt schwenken (Abb.8)
Lösen Sie den Fixierhebel (10)
Mit dem Drehknauf (8) können Sie nun das Kreissägeblatt schwenken. Den Neigungswinkel
können Sie an der Messskala ablesen.
Fixieren Sie das Kreissägeblattaggregat beim gewählten Winkel wieder mit (10).
7.2.3 Kreissägeblatthöhe einstellen
Sie können das Kreissägeblatt in der Höhe verstellen, indem Sie die Handkurbel (9)
betätigen.
7.2.4 Winkelanschlag einstellen (Abb.16)
Die Winkeleinstellung können Sie verändern, indem Sie den Fixierknauf etwas lösen. Nun ist
der Winkelanschlag frei schwenkbar!
Weiters können Sie den Winkelanschlag auch in der Führungsschiene verschieben.
Nach erfolgter Einstellung fixieren Sie den Fixierknauf wieder.
F
H
K
Autogoods “130”
130.com.ua

BETRIEB
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.atSeite 19
TISCHKREISSÄGE / TABLE SAW ZI-TKS 250H / ZI-TKS 250-2VBite 19
7.2.5 Bedienhinweise
Machen Sie es sich zur Routine vor jeder
Inbetriebnahme zu überprüfen:
Kein Werkzeug auf dem Arbeitstisch,
Formatschiebetisch
Kreissägeblatt fixiert im gewählten Winkel
Kreissägeblatt einwandfreier Zustand
Maschine einwandfreier Zustand
Kreissägeblattschutz montiert am Spaltkeil und liegt bei Vorderkante am Arbeitstisch
auf.
Sie tragen enganliegende Kleidung, keinen Schmuck, Uhren etc., keine
Arbeitshandschuhe oder offenes langes Haar.
Holzart, Wuchs, Knorren, Länge und Durchmesser des Schneidgutes sind meist
sehr unterschiedlich und müssen daher rechtzeitig richtig beurteilt werden, um in der
Folge die richtige Schnittfolge anzuwenden. So können Störungen des Betriebs möglichst
vermieden werden. Wenn es zu Störungen kommt, bedeutet das:
Vorsicht, Gefahr und Stopp.
Ein Beispiel: Ein Holzteil hat sich zwischen Sägeblatt und Schutzvorrichtung verkeilt. In
einer solchen Situation ist immer zuerst der Antrieb auszuschalten und nach dem
Auslaufen des Sägeblattes das Holzteil zu entfernen.
Armführung folgt der Blickführung! Arbeiten Sie daher stets konzentriert! Eine
häufige Unfallursache ist Ablenkung, der Blick schweift ab. Leichte Ablenkbarkeit wird
gefördert durch Monotonie und Routine. Daher sollten Abwechslung in die Arbeit gebracht
werden und rechtzeitig Pausen eingelegt werden.
7.2.6 Schnittvarianten
Längsschnitte, lange Schnitte
Hier ist die seitliche Führung durch den Parallelanschlag zu verwenden. Bei Zuschnitten mit
einer Breite von weniger als 120 mm (links oder rechts des Kreissägeblattes) ist für das
Zuführen des Werkstückes ZWINGEND DER SCHIEBESTOCK ZU VERWENDEN.
Querschnitte, kurze Schnitte
Hierfür kann der winkelverstellbare Gehrungsanschlag verwendet werden. Bringen Sie
diesen in die Position 90° zu Sägeblatt und legen Sie das Werkstück daran an.
Unterstützend kann, z.B. bei mehrmaligem Zuschneiden zu gleicher Breite, der
Parallelanschlag als zusätzliche seitliche Führung verwendet werden.
Winkelschnitte
Hierfür kann der winkelverstellbare Gehrungsanschlag verwendet werden. Bringen Sie
diesen in den gewünschten Winkel zum Sägeblatt und legen Sie das Werkstück daran an.
