Zodiac TR2D User manual

OWNER'S MANUAL
ENGLISH FRANÇAIS ESPAÑOL
H0451100 Rev A

Page 2 ENGLISH Zodiac®TR2D Pool Cleaner |Owner’s Manual
Notice for Vinyl Liner Pools: Before installing your new automatic pool cleaner, examine the interior of your pool
carefully. If the vinyl liner is brittle, or there are stones, wrinkles, roots or metal corrosion in
contact with the underside of the liner, or damage to the base material or supporting walls, do not install the
cleaner before having a qualified professional perform necessary repairs or liner replacement. Zodiac Pool
Systems, Inc. and its affiliates and subsidiaries will not be responsible for liner damage. Please see the
Limited Warranty.
• To help prevent suction entrapment accidents, wall vacuum fittings should have a safety vac lock
installed. Contact your builder or retail pool professional for details.
• Clean and empty the skimmer basket, pump basket and pool filter before installing the cleaner and continue
cleaning on a regular basis thereafter.
• Always disconnect the cleaner before cleaning or backwashing the pool filter. After cleaning, let the filtration
system run for at least five (5) minutes before re-connecting the cleaner.
• Remove the cleaner from the pool before chemical or shock treatments. Wait a minimum of four (4) hours
after super chlorination before re-installing the cleaner.
For customer service or support:
Zodiac Pool Systems, Inc. Zodiac Pool Systems Canada, Inc.
2620 Commerce Way 2115 South Service Road West, unit 3
Vista, CA 92081-8438 Oakville, ON L6L 5W2
1-800-822-7933 1-888-647-4004
www.zodiacpoolsystems.com www.zodiacpoolsystems.ca
To ensure prompt warranty service, should it be required, please:
• Complete and return the Zodiac Warranty Card.
• Record your purchase information.
• Attach a copy of your purchase receipt to this document.
Date of Purchase: ___________ Purchased From: __________________________________
Serial Number (Located on underside of cleaner) ___________________________________
If service is required, present your owner’s manual with attached receipt to a registered
Zodiac warranty service provider.
For sale and use in the United States, Canada, and Mexico only. This pool cleaner is not warranted or guaranteed
outside of the United States, Canada, or Mexico.
Important Information
WARNING
RISK OF SUCTION ENTRAPMENT HAZARD, WHICH IF NOT AVOIDED, CAN RESULT IN SERIOUS
INJURY OR DEATH. READ THIS MANUAL IN ITS ENTIRETY BEFORE INSTALLING AND OPERATING
THE CLEANER. Ensure that the vacuum suction ttings installed in your pool for connection of your suction-
side pool cleaner are certied compliant with applicable safety standards, such as IAPMO SPS 4. Do not block
the suction ttings in the pool, the suction opening on the cleaner, or the cleaner hoses with any part of your
body. Do not expose your hair, loose clothing, jewelry, etc. to any suction outlet ttings in the pool/spa or on the
cleaner.

Page 3
ENGLISH
Owner’s Manual |Zodiac®TR2D Pool Cleaner
Introduction
Congratulations on the purchase of your new Zodiac TR2D suction-side pool cleaner. The TR2D cleaner is
designed and manufactured for easy installation and years of low maintenance operation.
The TR2D connects to a dedicated cleaner (suction) line or a pool skimmer. As water ows through the cleaner,
dirt and debris are pulled directly into the pool ltration system.
Before installing the cleaner, please take a few moments to become familiar with its components and to review
the items listed under Important Information on the previous page.
0 1 2 3 4 5 6
6 5 4 3 2 1 0
Hose
Weight
Flow Gauge
FlowKeeper™
Valve
Valve Cuff
Wheel
Deflector
Twist-Lock
Elbow
Cleaner Body
Disk
Twist-Lock
Hose Section
45° Elbow

Page 4 ENGLISH Zodiac®TR2D Pool Cleaner |Owner’s Manual

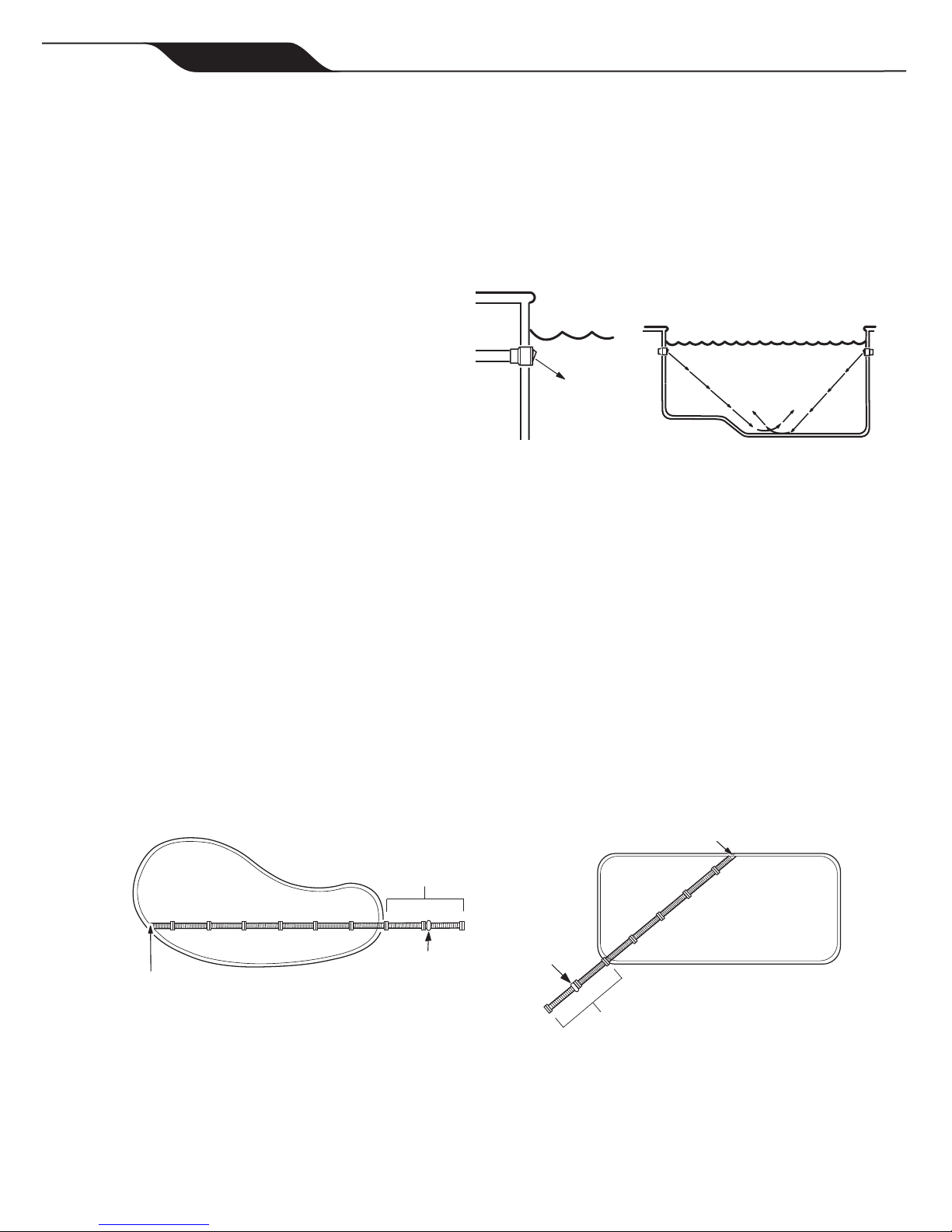

Installation
Prepare the Pool
1. Manually vacuum the pool if excessive debris is present,
and make sure the pool filter and pump basket are clean.
2. Close the pool main drain line.
3. Adjust the return lines to blow downward to
ensure complete cleaning coverage.
• Loosen the fitting lock ring
• Redirect the eyeball downward
• Retighten the lock ring
If the return fitting cannot be adjusted, it MUST
be replaced with a Zodiac return line diverter [part #W90153 for 1 ½ in. (3.8 cm), #W90155 for 2 in.
(5 cm) or #W24100 for pools without return fittings].
2 Hose
Sections
Skimmer or
Dedicated Suction
Cleaner Line
Hose
Weight
Skimmer or
Dedicated Suction
Cleaner Line
2 Hose
Sections
39" (1m)
from cleaner
Hose
Weight
39" (1m)
from cleaner
Assemble the Hose
The hoses are fitted with easy twist-lock connectors. Push and twist the connectors on each hose section until they
lock into position with a clicking sound.
1. Connect enough hose to reach the farthest point of the pool; then add two (2) hose sections.
2. Position the hose weight at the end of the first hose section, about 39 in. (1 m) from the cleaner.

Page 5
ENGLISH
Owner’s Manual |Zodiac®TR2D Pool Cleaner
Connect the Hose
WARNING
RISK OF SUCTION ENTRAPMENT HAZARD, WHICH, IF NOT AVOIDED CAN RESULT IN SERIOUS IN-
JURY OR DEATH. READ THIS MANUAL IN ITS ENTIRETY BEFORE INSTALLING AND OPERATING THE
CLEANER. Ensure that your vacuum suction ttings installed in your pool for connection of your suction-side
pool cleaner are certied as being compliant with applicable safety standards such as IAPMO SPS 4. Do not
block the suction ttings in the pool, the suction opening on the cleaner, or the cleaner hoses with any part of
your body. Do not expose your hair, loose clothing, jewelry, etc. to any suction outlet ttings in the pool/spa or
on the cleaner.
Turn on the filtration system and fill the hose with water by placing the end in front of a return inlet until it is flooded.
Turn off the pump.
Dedicated Cleaner
Line with Safety Vac Lock
(not included with cleaner)
Twist-lock
Elbow
Hose
FlowKeeper Valve
Adjustment
45 Elbow
FlowKeeper
Valve
Valve Cuff
To connect to a dedicated suction line:
1. Attach the male end of the hose to the
twist-lock elbow.
2. Connect the elbow to the safety vac wall fitting.
3. Angle the elbow upward towards the water surface
(see diagram).
To connect to a skimmer:
The FlowKeeper™valve must always be used in single
skimmer installations. The valve regulates flow to ensure the
pool pump and cleaner run properly. It is pre-set at the factory
to optimize the performance of the cleaner, but offers three (3)
settings to adjust the flow. The lower the setting number, the
lower the flow. To adjust, pull the handle and move setting up or
down. The red tab can be used to open the valve and stop the
cleaner.
If the pool has more than one (1) skimmer, connect the hose
to the one closest to the pump.
The parts used to connect the hose and the sequence in
which they are installed depend on the type of skimmer.
1. Remove the skimmer basket.
2. Insert the valve cuff and connect the FlowKeeper with the
arrow pointing down towards the bottom of the skimmer.
3. Choose the fitting combination that best suits the
skimmer to complete the connection. Slide the
45° elbow over the FlowKeeper valve
and the male end of the hose over the elbow,
or slide the hose directly onto the FlowKeeper valve.

Page 6 ENGLISH Zodiac®TR2D Pool Cleaner |Owner’s Manual

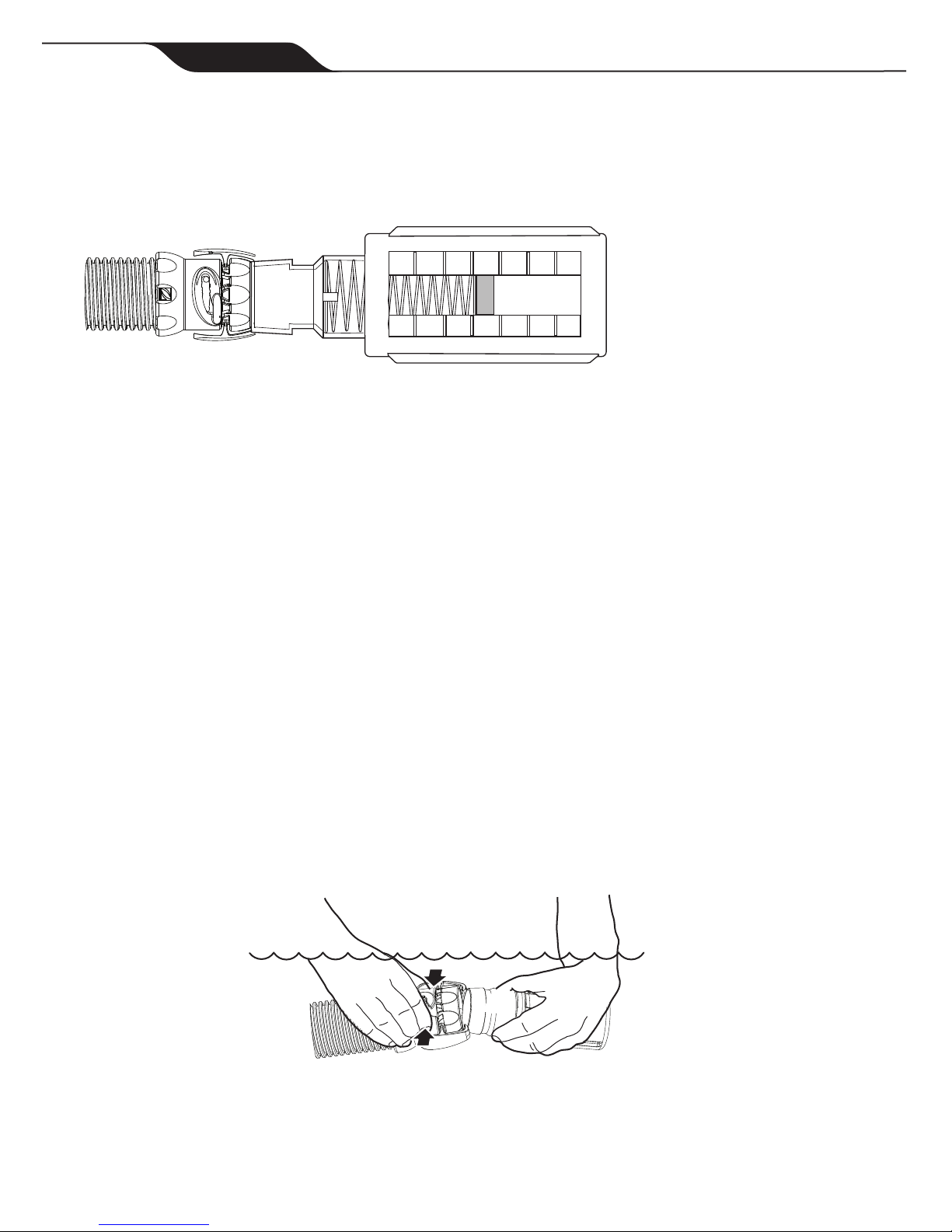

Test and Adjust for Proper Flow
Before installing the cleaner head, test and adjust for proper flow. Keeping the hose submerged, attach the quick
connector to the end of the hose. Click the Flow Gauge onto the connector and turn on the pump.
Verify that the red indicator in the gauge (viewed from the side) is on the Number 3 setting.
0 1 2 3 4 5 6
6 5 4 3 2 1 0
If necessary, use the valves in the pool equipment area to adjust the flow so that the red indicator is at the Number
3 setting.
• For skimmer connections on pools with one (1) skimmer, flow is regulated by the FlowKeeper™ Valve.
The red indicator should be at the Number 3 setting.
• For skimmer connections on pools with more than one (1) skimmer, leave the valve for the skimmer
connected to the hose open, then slowly close the other skimmer until the Number 3 setting is reached.
• For dedicated suction line connections, leave the vacuum line open and slowly close the
skimmer line until the flow is at the Number 3 setting.
If flow is in the low range (0-2):
• Check and clean the pool filter and baskets if necessary.
• Verify that valves controlling the suction lines are in the open position.
• Increase the flow setting on the FlowKeeper Valve
If flow is in the high range (4-6):
• If using a dedicated suction line, begin to slowly close the valve until the Number 3 setting is reached.
• Lower the flow setting on the FlowKeeper Valve.
• Open the main drain slightly to further reduce flow.
Turn off the pump. Keeping the hose underwater, remove the Flow Gauge by squeezing the pressure points on
either side of the quick connector.

Page 7
ENGLISH
Owner’s Manual |Zodiac®TR2D Pool Cleaner

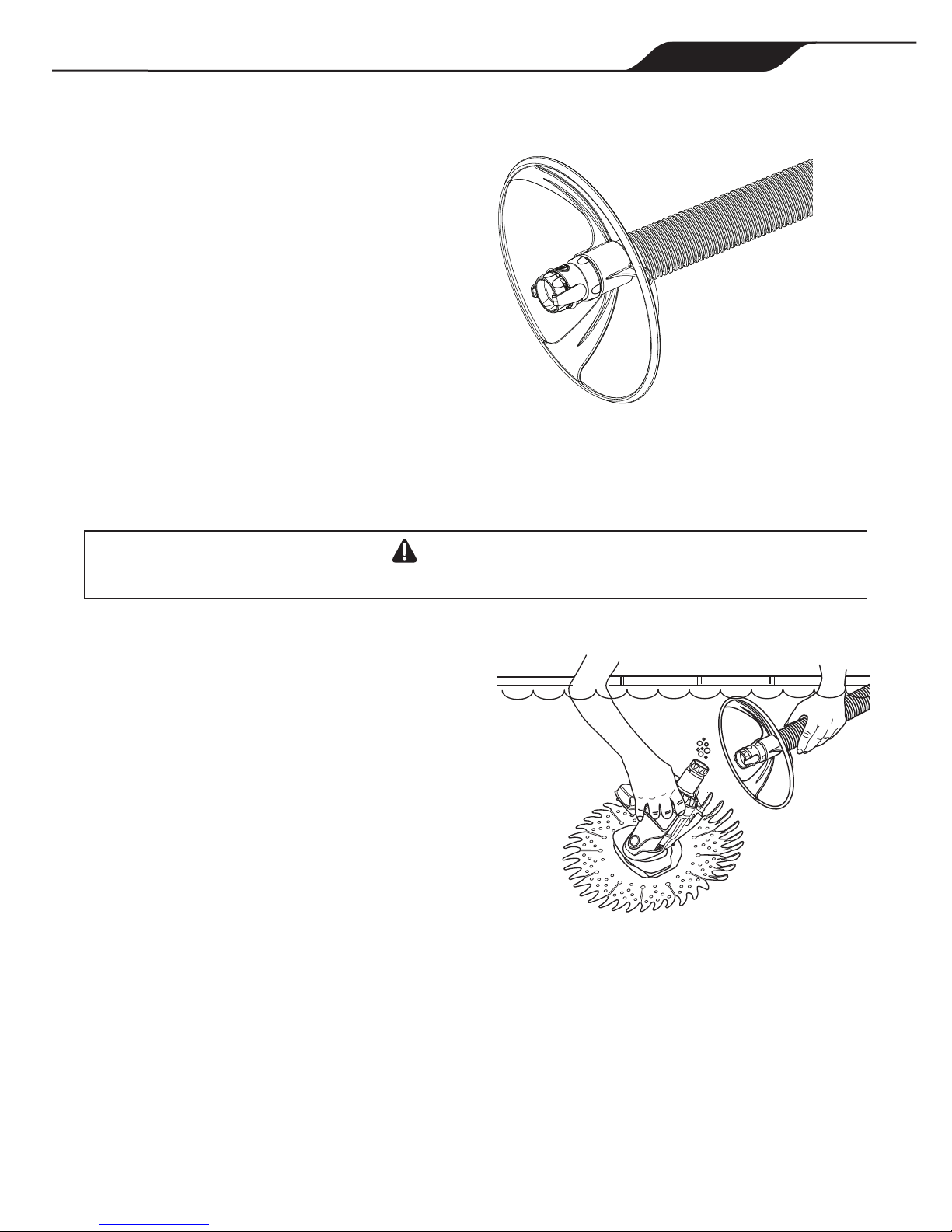

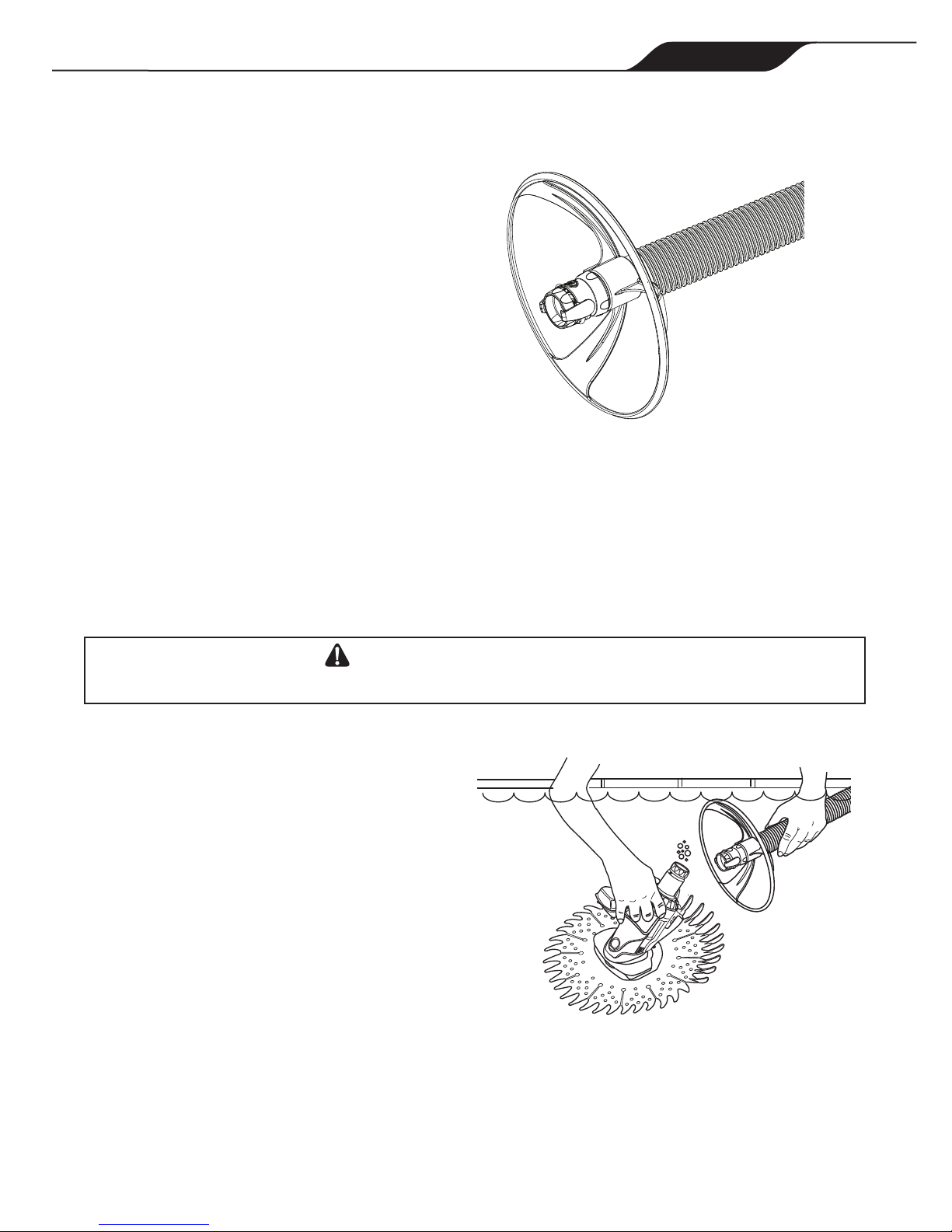

Connect the Wheel Deflector Ring
The wheel deflector ring pivots on the hose to help
direct the TR2D around steps and other obstacles
in the pool.
Attach the wheel deflector ring assembly to the end
of the last Twist-Lock hose cuff.
Connect the Cleaner
WARNING
To avoid serious injury, turn off the suction pump for the cleaner before performing this step.
1. Submerge the cleaner and flood it with
water.
2. When bubbles stop coming out of the cleaner,
connect the hose to the cleaner by pushing the
wheel deflector assembly C-clip onto the outer
extension pipe until it locks into position with a
clicking sound.
3. Allow the cleaner to drift to the bottom of the
pool. Turn on the pool pump to begin cleaning.
Installation is complete.

Page 8 ENGLISH Zodiac®TR2D Pool Cleaner |Owner’s Manual
Operation and Maintenance

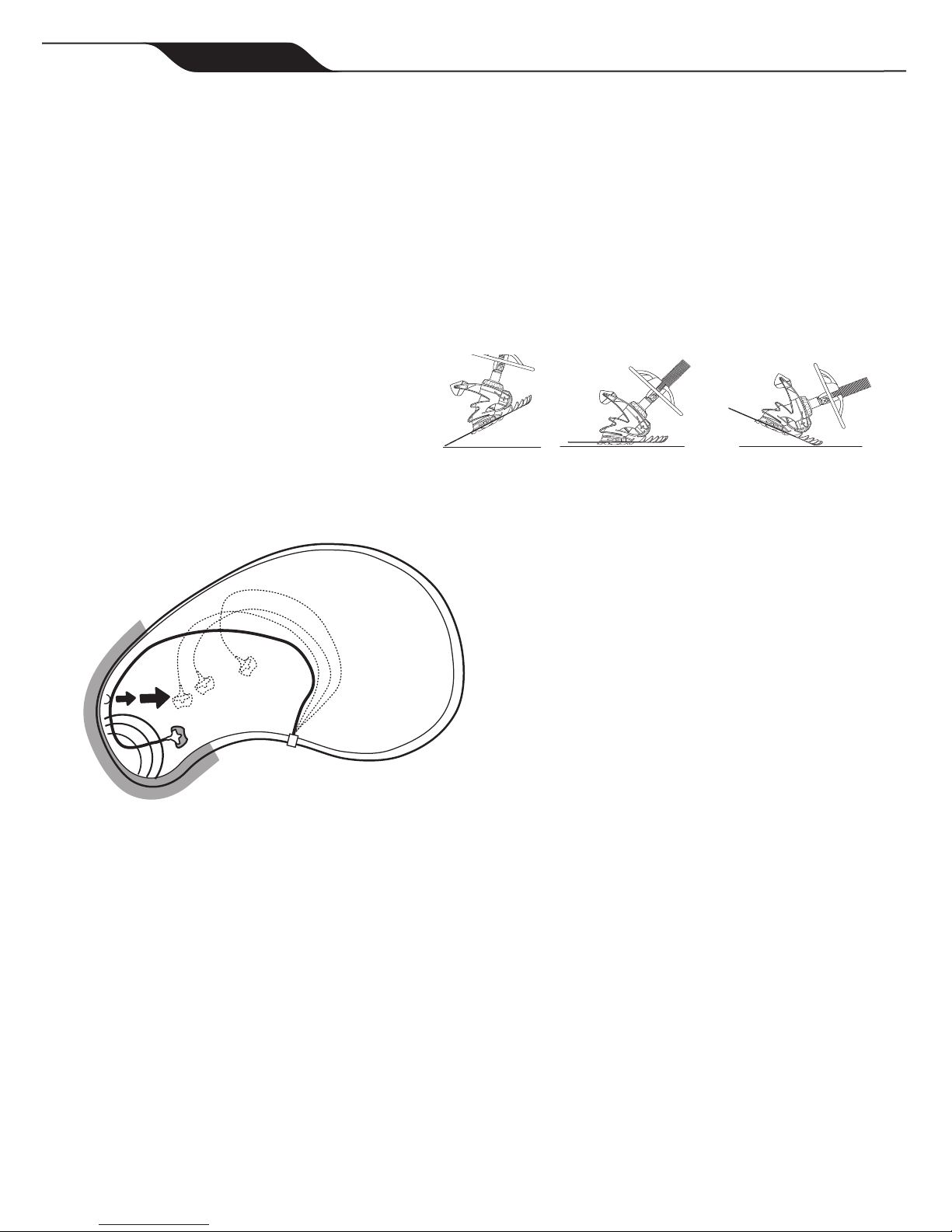

Fine Tuning Cleaner Performance
The TR2D cycles on/off with the pool filtration pump vacuuming and cleaning all surfaces randomly throughout
the pool. The coverage of the cleaner is dependent on the pool’s shape and available water flow. In some pools,
adjustments may be necessary to optimize cleaning coverage.
Incorrect
Correct
Balance
Incorrect
Properly Balanced Hose
A properly balanced hose will create a 45º angle to
the cleaner and the bottom of the pool.
In pools 8 ½ ft. (2.5 m) or deeper, an extra hose
weight (part #W83247) may be necessary. Attach
the extra weight 5 - 8 ft. (1.5 - 2.5 m) from the
cleaner.
Return Line Installed
A return line can be used to guide the cleaner
away from steps or areas with V-shaped
corners, and reduce patterning.
Direct the return line to gently push the cleaner
hose by positioning the return directional eyeball
so it aims towards the wall on the opposite side
of the pool. Adjust until surface movement is
visible 8 ft. (2.5 m) out from the return.
In this example, any return within the grey area
can be used.
Routine Maintenance
To maintain performance:
• Never coil the hose. Straighten coiled or kinked hoses with warm water or by laying hoses straight in the sun
for several hours until heated, then reshape manually. A kinked or coiled hose will adversely affect the
cleaner’s coverage of the pool.
• When the cleaner is not in the pool, keep the disc flat to avoid warping.
• Periodically inspect cleaner parts for wear. Replace the footpad when the depths of the channels between
the treads are 1/16 in. (1.6 mm) or less.
• Thoroughly clean the skimmer basket, pump basket and filter regularly.
• Always disconnect the cleaner from the pool wall or skimmer before cleaning or backwashing the pool filter.
After cleaning or backwashing, let the filtration system run for at least five (5) minutes before re-connecting
the cleaner.

Page 9
ENGLISH
Owner’s Manual |Zodiac®TR2D Pool Cleaner
Diaphragm
Figure 1
Clearing the Diaphragm
WARNING
To avoid serious injury, turn off the suction pump for the cleaner before performing this step.
If the cleaner stops, turn off the suction pump and
remove the cleaner from the water, then check the
diaphragm for blockage.
1. Turn cleaner over (see Figure 1).
2. Inspect diaphragm and push
through debris or obstacles to clear.
If the diaphragm is not blocked, check
it for wear or damage.
To remove the diaphragm:
1. Unthread the handnut and slide it off the engine
outer extension tube (see Figure 2), and set
aside. The upper thrust washer is designed to
stay inside the handnut and detach as a single
unit. (See Figure 3.)
2. Remove the engine (Figure 4) from the cleaner
body.
Figure 2
Figure 3
Handnut
Upper Thrust Washer
Figure 4
Outer Extension Tube
Engine

Page 10 ENGLISH Zodiac®TR2D Pool Cleaner |Owner’s Manual

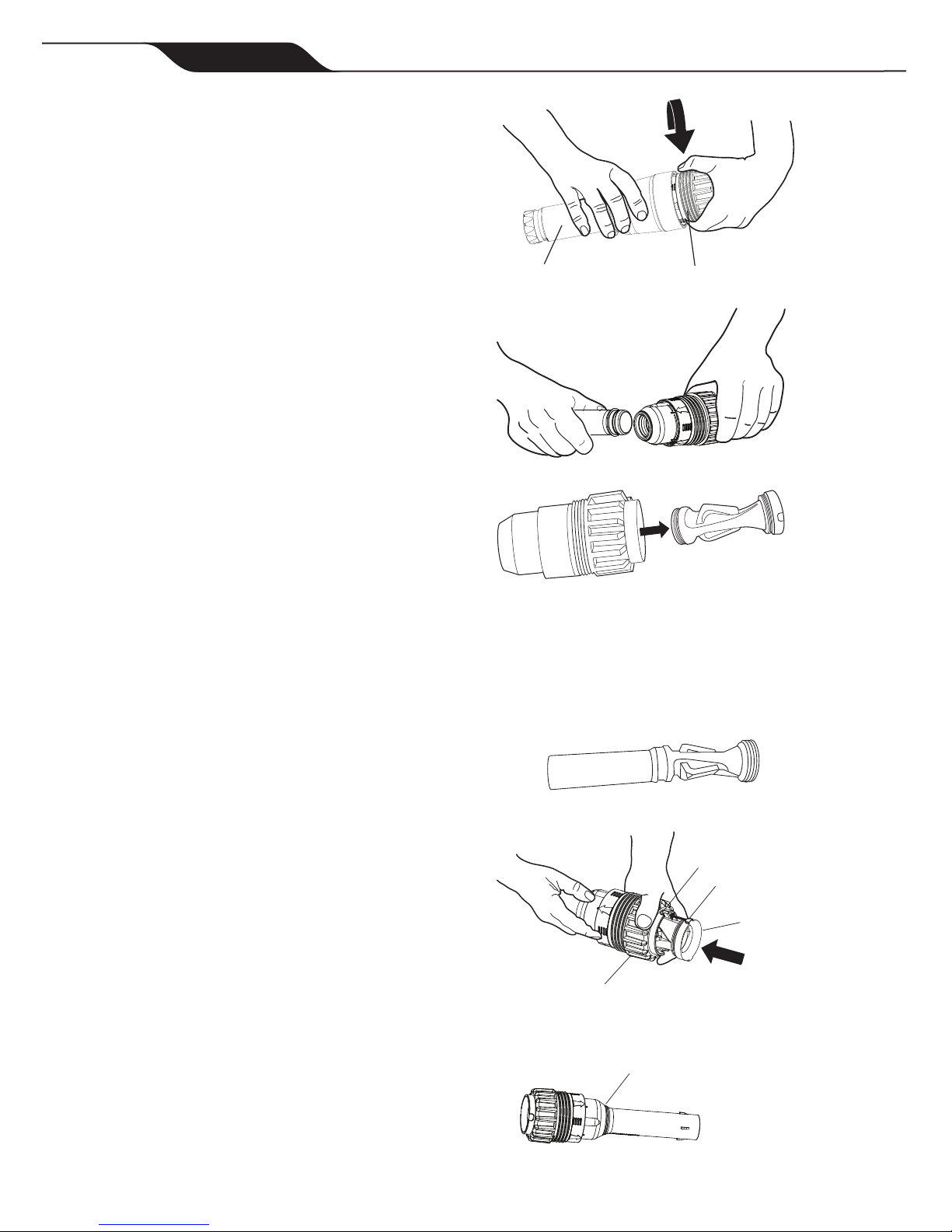

3. Unscrew the cup assembly, remove outer
extension tube and set aside (see Figure 5).
4. Pull inner extension tube firmly away from cup
assembly to separate (see Figure 6) , and set
aside.
5. Remove diaphragm from cup assembly (see
Figure 7) and inspect for foreign objects or
wear. Rinse thoroughly with clean water before
reinstalling. Replace diaphragm if necessary.
Figure 6
Figure 5
Outer Extension
Tube Cup Assembly
To reinstall the diaphragm:
1. Attach diaphragm to inner extension tube
(see Figure 8).
2. Insert inner pipe and diaphragm into cup
assembly. Align diaphragm tabs with notches
and pull straight through (do not twist) until the
edge of the diaphragm is visible
(see Figures 9 and 10).
Figure 9
Cup Assembly
Notch
Tab
Diaphragm
Edge of
Diaphragm
Figure 10
Figure 7
Figure 8

Page 11
ENGLISH
Owner’s Manual |Zodiac®TR2D Pool Cleaner
3. Thread the outer extension tube onto the cup
assembly and tighten (see Figure 11).
4. Verify the thrust washer is still in place inside
the handnut. Insert the engine into cleaner body,
slide the handnut over the engine extension tube
and tighten (see Figure 12).
5. Make sure the extension tube
swivels freely by spinning it (see Figure 13).
Storage and Winterizing
Never coil the hose. Store the TR2D cleaner out of direct sunlight. When storing for the winter, drain all water
from the cleaner. Remove all connectors and adapters from the dedicated suction line or skimmer. Store the disc
flat, and hose sections disconnected, drained and straight.
Figure 11
Figure 13
Figure 12

Page 12
ENGLISH
Owner’s Manual |Zodiac®TR2D Pool Cleaner
If you experience a problem with your TR2D pool cleaner, please follow the troubleshooting steps below
to restore performance. If further assistance is required, contact Zodiac Customer Service. Please have
your serial number and date of purchase available when you call.
Problem Solution
Cleaner does not move or moves slowly. • Use Flow Gauge to verify proper flow.
• Confirm that the main drain is closed.
• Check diaphragm for blockage, damage or wear.
• Backwash filter and empty pump basket.
• Check for air in system. If water level in pump basket
drops or you see excessive air bubbles in the pump
basket or coming from the return lines, there is air in the
system. Check hose connections, tighten all fittings at
pump and check o-ring at pump basket for wear.
Cleaner patterns, does not cover entire pool. • Use Flow Gauge to verify proper flow. Reduce flow to
move cleaner off the walls.
• Ensure return fittings are directed down. Add a return
diverter if necessary.
• Make sure hose is not coiled or kinked. Lay in sun
to straighten if necessary.
• Verify correct hose weight positioning: 39 in. (1 m) from
cleaner.
• Verify that the engine assembly spins freely inside the
cleaner body.
• Confirm proper hose length.
Cleaner gets stuck at steps. • Use Flow Gauge to verify proper flow.
• Confirm proper hose length. Shorten if necessary.
• Use return jets to guide cleaner.
• Reposition the wheel deflector along the hose to better
contact steps and push the cleaner aside.
Cleaner stays on walls or edge of pool. • Using Flow Gauge as guide, reduce flow to number
2 setting.
• Verify correct hose weight positioning: 39 in. (1 m) from
cleaner.
Cleaner won’t climb walls. • Use Flow Gauge to verify proper flow, number 3 setting.
• Verify correct hose weight positioning: 39 in. (1 m) from
cleaner.
Troubleshooting
ZODIAC®is a registered trademark of Zodiac International, S.A.S.U., used under license.
All trademarks referenced herein are the property of their respective owners.

Page 13 FRANÇAIS Zodiac®TR2D Aspirateur de Piscine |Guide du Propriétaire
Avis pour les piscines à revêtement en vinyle :Avant l'installation de votre nouveau nettoyeur de piscine,
examiner avec soin tout l'intérieur de votre piscine. Si le revêtement en vinyle est effrité ou a des cailloux, des
replis, des racines ou une présence de corrosion métallique en contact avec le dessous du revêtement ou si
le matériel de la base ou les parois de soutien sont endommagés, ne pas installer le nettoyeur avant d'avoir
fait réparé ou remplacé le revêtement par un professionnel agréé. Zodiac Pool Systems, Inc. et ses sociétés
affiliées et filiales ne sera pas tenue responsable des dommages au revêtement. Veuillez lire la garantie
limitée du produit.
• Pour éviter les accidents d'aspiration, les installations d’aspiration du mur devraient avoir un verrou de
sécurité installé.Veuillez communiquer avec votre constructeur ou professionnel de piscines pour davantage
de détails.
• Nettoyez le panier de l'écumoire, le panier de la pompe et le filtre de piscine, avant d'installer le nettoyeur et
de façon régulière par la suite.
• Déconnectez toujours le nettoyeur avant de nettoyer ou faire un lavage à contre-courant du filtre de la
piscine. Après le nettoyage, laisser le système de filtration fonctionner pendant au moins cinq (5) minutes
avant de raccorder le nettoyeur de nouveau.
• Enlevez le nettoyeur de la piscine avant de faire des traitements choc ou avec de produits chimiques.
Attendre au moins quatre (4) heures après la super chloration avant de réinstaller le nettoyeur.
Pour le service à la clientèle ou soutien technique :
Zodiac Pool Systems, Inc. Zodiac Pool Systems Canada, Inc.
2620 Commerce Way 2115 South Service Road West, unit 3
Vista, CA 92081-8438 Oakville, ON L6L 5W2
1-800-822-7933 1-888-647-4004
www.zodiacpoolsystems.com www.zodiacpoolsystems.ca
Pour assurer un service rapide dans la garantie, il est exigé de :
• Remplir et renvoyer la carte de garantie Zodiac.
• Enregistrer votre information d'achat.
• Attacher une copie de votre reçu d'achat à ce document.
Date d'achat : _________ Vendeur : ___________________________________________
Numéro de série (situé en dessous du nettoyeur) ____________________________________
Si vous avez besoin du service, présentez simplement le guide du propriétaire avec le reçu à un
fournisseur de service de garantie Zodiac enregistré.
Pour la vente et l'usage exclusif aux États-Unis, Canada, et au Mexique. Ce nettoyeur de piscine n'est pas garanti
en dehors des États-Unis, Canada, ou du Mexique.
AVERTISSEMENT
RISQUE DE PIÉGEAGE DANS LA CONDUITE D’ASPIRATION QUI, SI NON ÉVITÉ, POURRAIT
ENTRAÎNER DES BLESSURES GRAVES OU LA MORT. LIRE LE PRÉSENT MANUEL EN ENTIER AVANT
L'INSTALLATION ET LE FONCTIONNEMENT DU Nettoyeur. S’assurer que les raccords d’aspiration installés
dans votre piscine pour connecter le nettoyeur de piscine du côté aspiration sont homologués aux normes
de sécurité applicables telles que IAPMO SPS 4. Ne pas obstruer les raccords d'aspiration dans la piscine,
l'ouverture de l'aspiration du nettoyeur ou ses exibles avec quelque partie du corps que ce soit. Garder les
cheveux, les vêtements amples, les bijoux, etc. loin des raccords d’aspiration de la piscine/du spa ou du
nettoyeur.
Information Importante

Page 14
FRANÇAIS
Guide du Propriétaire |Zodiac®TR2D Aspirateur de Piscine
Introduction
Félicitations pour l'achat de votre nouveau Zodiac TR2D aspirateur de piscine côté aspiration. Construit
avec la technologie éprouvée, le TR2D est conçu et fabriqué pour une installation facile et des années de
fonctionnement sans souci.
Le TR2D se raccorde à une ligne de nettoyeur dédiée (aspiration) ou à une écumoire de piscine. Lorsque l'eau
coule à travers le nettoyeur, la saleté et les débris sont introduits directement dans le système de filtration de la
piscine.
Avant l'installation du nettoyeur, veuillez prendre quelques instants pour bien comprendre ses composants et
revoir les articles énumérés sous Information Importante à la page précédente.
0 1 2 3 4 5 6
6 5 4 3 2 1 0
Pesée pour
tuyau
Débitmètre
Soupape
FlowKeeper™
Manchon de
soupape
Roue
Déflectrice
Coude à verrou
45° allongé
Boîtier du nettoyeur
Disque
Tuyau à
connexion
sécurisée
Coude à 45°

Page 15 FRANÇAIS Zodiac®TR2D Aspirateur de Piscine |Guide du Propriétaire
Préparation de la piscine
1. Aspirez manuellement la piscine s’il y a des débris excessifs,
et assurez-vous que le filtre de la piscine et le panier de la pompe
de piscine sont propres.
2. Fermez la ligne du drain de fond de la piscine.
3. Ajustez les retours d'eau vers le bas pour
interrompre la circulation de la surface et
pour assurer une couverture complète de
nettoyage.
• Détachez le joint à verrou ajustable
• Réorientez le globe oculaire vers le bas
• Resserrez le joint à verrou
Si l'installation de retour ne peut pas être ajustée, elle DOIT être remplacée avec le détour de la ligne de
retour de Zodiac (pièce nº W90153 pour 3,8 cm (1,5 po.), nº W90155 pour 5 cm (2 po.)
ou nº W24100 pour des piscines sans installations de retour).
Assemblage du tuyau
Le tuyau emploie des connecteurs à verrou tournant faciles à utiliser. Poussez et tournez les connecteurs sur
chaque section du tuyau, jusqu'à ce qu'ils soient à la position correcte (ils feront un déclic).
1. Raccorder suffisamment de flexible pour atteindre le point le plus éloigné de la piscine, puis ajouter deux (2)
flexibles supplémentaires.
2. Positionner le poids du flexible à l'extrémité de la première section, à environ 1 m (39 po) du nettoyeur.
2 sections
du tuyau
Ligne dédiée du robot
d’aspiration
ou de l’ecumoire
2 sections
du tuyau
Poids
du tuyau
Ligne réservée du robot
d’aspiration ou de l’ecumoire
Poids
du tuyau
39" (1m)
d’aspirateur
39" (1m)
d’aspirateur
Installation rapide

Page 16
FRANÇAIS
Guide du Propriétaire |Zodiac®TR2D Aspirateur de Piscine
Ligne dédiée du robot
avec verrou d’aspiration
de securité (non comprise
avec le robot)
Coude avec
verrou tournant
Tuyau
Raccordement du tuyau
AVERTISSEMENT
RISQUE DE PIÉGEAGE DANS LA CONDUITE D’ASPIRATION QUI, SI NON ÉVITÉ, POURRAIT
ENTRAÎNER DES BLESSURES GRAVES OU LA MORT. LIRE LE PRÉSENT MANUEL EN ENTIER AVANT
L'INSTALLATION ET LE FONCTIONNEMENT DU Nettoyeur. S’assurer que les raccords d’aspiration installés
dans votre piscine pour connecter le nettoyeur de piscine du côté aspiration sont homologués aux normes
de sécurité applicables telles que IAPMO SPS 4. Ne pas obstruer les raccords d'aspiration dans la piscine,
l'ouverture de l'aspiration du nettoyeur ou ses exibles avec quelque partie du corps que ce soit. Garder les
cheveux, les vêtements amples, les bijoux, etc. loin des raccords d’aspiration de la piscine/du spa ou du
nettoyeur.
Mettez en marche le système de filtration et remplissez le tuyau avec de l'eau
en plaçant l'extrémité devant un retour d'eau jusqu'à ce qu'elle soit
inondée. Arrêtez la pompe.
Pour se relier à une ligne d'aspiration dédiée :
1. Attachez l'extrémité mâle du tuyau au coude à
verrou tournant.
2. Raccordez le coude à l'installation VCA sur le mur.
3. Orientez le coude vers le haut, en direction de la surface de l'eau
(voir la figure).
Pour le raccordement à une écumoire :
La soupape FlowKeeper™doit être toujours utilisée dans les
installations à écumoire unique. La soupape règle l'écoulement pour
assurer que la pompe aussi bien que le nettoyeur de la piscine fonctionnent
correctement. Elle est préréglée en usine pour optimiser le rendement du
nettoyeur, mais elle offre aussi trois (3) configurations pour régler le débit.
Plus le numéro de la configuration est faible, plus l'écoulement est faible.
Pour l'ajuster, tirez la poignée et déplacez la configuration désirée vers le
haut ou vers le bas. L'étiquette rouge peut être utilisée pour ouvrir la soupape
et arrêter le nettoyeur.
Si la piscine a plus d'une écumoire, raccorder le tuyau à celle
la plus près de la pompe.
Les pièces employées pour raccorder le tuyau et l'ordre dans lequel elles sont
installées dépendent du type d'écumoire.
1. Enlevez le panier de l’écumoire.
2. Insérez le manchon de la soupape, puis raccordez la soupape FlowKeeper
avec la flèche pointant vers le bas, vers la partie inférieure de l'écumoire.
3. Choisissez la combinaison de l’installation qui est la plus convenable pour
l'écumoire afin d’accomplir le raccordement. Glisser le coude à 45 degrés
au-dessus de la soupape FlowKeeper ou glisser le flexible directement sur
la soupape FlowKeeper.
Ajustement de la
soupape FlowKeeper
Coude
à 45º
Soupape
FlowKeeper
Manchon
de la soupape

Page 17 FRANÇAIS Zodiac®TR2D Aspirateur de Piscine |Guide du Propriétaire
Vérification et ajustement d’un écoulement approprié
Avant d'installer l'aspirateur, verifiez et ajuster d'un écoulement approprié. Maintenez le flexible immergé, puis
fixez le connecteur rapide à l'extrémité du flexible. Cliquez la jauge d'écoulement sur le connecteur et mettez en
marche la pompe.
Vérifiez que l'indicateur rouge dans la jauge (vue du côté) est sur la configuration numéro 3.
0 1 2 3 4 5 6
6 5 4 3 2 1 0
Au besoin, utilisez les valves dans le secteur d'équipement de la piscine pour ajuster l'écoulement que l'indicateur
rouge est sur la configuration numéro 3.
• Pour des raccordements d'écumoires dans des piscines à une (1) écumoire, le débit est
automatiquement réglé par la soupape FlowKeeper™. L'indicateur rouge devrait être sur la configuration
numéro 3.
• Pour des raccordements d'écumoires dans les piscines à une plus d'une (1) écumoire, laissez la
soupape de l'écumoire raccordée au flexible ouvert, puis fermez lentement l'autre écumoire jusqu'à ce que le
réglage approprié soit atteint.
• Pour des raccordements dédieés sur les lignes d'aspiration, laissez la ligne d’aspiration ouverte et
fermez lentement la ligne de l'écumoire jusqu'à ce que l'écoulement soit configuré à la configuration numéro
3.
Si la circulation d'écoulement est basse (0-2):
• Vérifiez et nettoyez le filtre de la piscine et les paniers au besoin.
• Vérifiez que les valves qui contrôlent les lignes d’aspiration sont dans les positions ouvertes.
• Augmentez la configuration d'écoulement dans la soupape FlowKeeper.
Si la circulation d'écoulement est élevée (4-6):
• Si se relier àune ligne d'aspiration réservée, cerrez lentement la soupape jusqu'àl'indicateur rouge est
sur la configuration numéro 3 .
• Diminuez la configuration d'écoulement dans la soupape FlowKeeper.
• Ouvrez légèrement le drain de fond principale pour réduire un peu plus l'écoulement.
Arrêtez la pompe. Maintenez le flexible immergé, puis retirez la jauge d'écoulement en serrant les points de
pression sur l'un ou l'autre des côtés du connecteur rapide.

Page 18
FRANÇAIS
Guide du Propriétaire |Zodiac®TR2D Aspirateur de Piscine
Raccordement de la Déflecteur
Cylindrique
L'anneau déflecteur pivote pour orienter le TR2D le long
des marches ou d'autres obstacles de la piscine.
Fixez l'anneau juste à l'extrémité du tuyau.
Raccordement du nettoyeur
AVERTISSEMENT
Pour éviter les blessures graves, fermez la pompe d'aspiration du nettoyeur avant d'effectuer cette étape.
1. Immergez le nettoyeur et remplissez-le d'eau.
2. Lorsque les bulles cessent de sortir de
l'aspirateur, raccordez le flexible au nettoyeur en
poussant le connecteur rapide sur l'anneau
—jusqu'à ce qu'il soit en position verrouillée
par un déclic.
3. Permettez au nettoyeur de dériver au fond
de la piscine. Mettez en marche la pompe
de la piscine pour commencez à nettoyer.
L’installation est complète.

Page 19 FRANÇAIS Zodiac®TR2D Aspirateur de Piscine |Guide du Propriétaire
Opération et entretien
Ajustement de la performance du nettoyeur
Le TR2D fonctionne selon les cycles de la pompe de filtration de la piscine, aspirant et nettoyant toutes les
surfaces de la piscine de manière aléatoire. La couverture du nettoyeur dépend de la forme de la piscine et
de l'écoulement d'eau disponible. Dans quelques applications, les ajustements peuvent être nécessaires pour
optimiser la couverture du nettoyage.
Tuyau exible correctement équilibré
Un tuyau correctement équilibré créera un angle
de 45º avec le nettoyeur et le fond de la piscine.
Dans les piscines profondes de 2,5 m (8,5 pi) ou
plus, un poids supplémentaire de tuyau (pièce
nº W83247) peut être nécessaire. Attachez le
poids supplémentaire de 1,5 à 2,5 m
(5 à 8 pi.) du nettoyeur.
Incorrect
Equilibre
Correct
Incorrect
Ligne de retour installée
Une ligne de retour peut être employée pour diriger
le nettoyeur loin des étapes ou des secteurs avec les
coins en forme de V, et ainsi réduire le patron.
Dirigez la ligne de retour pour pousser doucement
le tuyau du nettoyeur en plaçant le globe oculaire
directionnel de retour, de manière à ce qu’il soit
orienté vers le mur du côté opposé de la piscine.
Ajustez-le jusqu'à ce que le mouvement de la surface
soit visible à 2,4 m (8 pi.) en dehors du retour.
Dans cet exemple, n'importe quel retour dans la zone
grise peut être employé.
Entretien de routine
Pour maintenir la performance:
• Ne jamais enrouler le tuyau. Redressez un tuyau enroulé avec de l'eau chaude ou en l'étendant sous le
soleil pendant une journée. Un flexible noué ou enroulé aura un effet défavorable sur la couverture de
la piscine par le nettoyeur.
• Quand il n'est pas dans la piscine, maintenez le disque plat pour éviter la déformation.
• Examinez périodiquement les pièces du nettoyeur pour vérifier l'usage. Remplacez le talon quand les
profondeurs des canaux entre les bandes de roulement sont de 1,6 mm (1/16 po) ou moins.
• Nettoyez complètement le panier de l'écumoire, le panier de la pompe et le filtre régulièrement.
• Débranchez toujours le nettoyeur du mur ou de l'écumoire de la piscine avant de nettoyer ou faire un lavage
à contre-courant du filtre de la piscine. Après le nettoyage ou le lavage à contre-courant, laissez fonctionner
le système de filtration pendant au moins cinq (5) minutes avant de rebrancher le nettoyeur.

Page 20
FRANÇAIS
Guide du Propriétaire |Zodiac®TR2D Aspirateur de Piscine
Diaphragme
Figure 1
Nettoyage du diaphragme
AVERTISSEMENT
Pour éviter les blessures graves, fermez la pompe d'aspiration du nettoyeur avant d'effectuer cette étape.
Si le nettoyeur s'arrête, arrêtez la pompe d'aspiration
et sortez le nettoyeur de l'eau, puis vérifiez le
diaphragme afin de voir s'il est obstrué.
1. Mettez le nettoyeur sur le côté (Voir la Figure 1).
2. Examinez le diaphragme et dégagez les débris
ou les occlusions.
S’il n’est pas obstrué, examinez le diaphragme
pour la présence d'usure ou de dommage.
Pour enlever le diaphragme :
1. Dévissez l'écrou manuel (voir la Figure 2) et
l'enlevez du tuyau d'extension extérieur. La
rondelle de butée est destinée à rester avec
l'écrou manuel comme une unité singulaire.
Mettez de côté l'écrou manuel et la rondelle de
butée supérieure. (Voir la Figure 3).
2. Retirez la cassette (Figure 4) du boîtier.
Figure 2
Figure 4
Tuyau d’extension extérieur
Moteur
Figure 3
Écrou manuel
Rondelle de butee
supérieure
