Zte MC889 User manual

MC889
Ръководство за бърз старт

Сканирайте този QR код, за да изтеглите
приложението Install Helper.

1
ПРАВНА ИНФОРМАЦИЯ
Copyright © 2023 ZTE CORPORATION
Всички права запазени.
Никоя част на тази публикация не може да се цитира, възпроизвежда,
превежда или използва в каквато и да било форма или с каквито и да
било средства, електронни или механични, включително фотокопиране и
микрофилм, без предварително писмено разрешение от ZTE Corporation.
Бележка
ZTE Corporation си запазва правото да прави промени на печатни грешки
или да актуализира спецификациите в това ръководство без предварително
уведомление.
Отказ от отговорност
Използваните в настоящото ръководство изображения и екранни снимки
може да се различават от реалния продукт. Съдържанието в настоящото
ръководство може да се различава от реалния продукт или софтуер.
Търговски марки
ZTE и емблемите ZTE са търговски марки на ZTE Corporation.
Другите търговски марки и търговски наименования са собственост на
съответните им притежатели.
Версия №: R1.0

2
Разопаковане и подготовка
Преди да монтирате устройството се уверете, че всички елементи, изброени в
опаковъчния списък, са налични.
Опаковъчен списък
MC889 ODU CPE Ръководството за бърз
старт
1 комплект за капака:
Винт против кражба
x 2, ключ за винта
против кражба x 1,
един мрежов кабел
CAT5E (за свързване
на устройството и POE
адаптера)
Монтажен комплект:
метална скоба, заден
капак, метална клампа,
разширителни болтове
M6 и разширителни
накрайници M6 x 4,
винтове с кръстата глава
M3 x 5
1 POE адаптер и
захранващ кабел за
променлив ток
1 RJ-45 мрежов кабел
(за свързване на POE
адаптера и компютъра/
рутера)

3
Подгответе следните аксесоари (не са включени):
yКръстата отвертка
yПрава отвертка
yУдарна бормашина
yМаркери
Предпазни мерки при монтаж
yНе монтирайте устройството в следните посоки:
Не монтирайте
устройството с
интерфейсната страна
нагоре.
Не монтирайте
устройството
хоризонтално.
Не монтирайте
устройството под наклон.
ПРЕДУПРЕЖДЕНИЕ!
ZTE не носи отговорност за какъвто и да е проблем, причинен от падане на
устройството поради неправилна инсталация, като повреда на имущество,
нараняване или смърт.
ПРЕДУПРЕЖДЕНИЕ!
Устройството трябва да бъде монтирано надолу и вертикално. Не се
препоръчва да монтирате устройството в други посоки (включително, но
не само, горепосочените сценарии). ZTE не носи отговорност за проблеми,
причинени от монтирането в други неправилни посоки.
yНе монтирайте устройството на високо (зона с опасност от мълнии).
yУстройството трябва да бъде поставено и да се използва в добре
проветрива среда. Ако е възможно, монтирайте устройството на място с
по-малко пряка слънчева светлина, като например на сянка. Устройството
не трябва да се монтира на изхода на изпускателната тръба или да се
монтира на място, където преминава вода, като например под навес.

4
yУстройството трябва да се монтира на мястото от чертежите на
проучването на обекта и в обхват на защита от 45° от гръмоотвода. Във
високи планини и райони с много гръмотевици (броят на гръмотевичните
дни годишно надвишава 180) се уверете, че устройството е в обхвата на
защита от 30° от гръмоотвода.
yКогато устройството е монтирано на стената, то трябва да е на повече от
1 м от заземяващия кабел на гръмоотвода и на повече от 20 см от зоната
на мълниезащита.
yКогато монтирате устройството на стълб, не монтирайте гръмоотвод на
стълба. Препоръчително е да се монтира независим гръмоотвод в близост
до стълба. Ако на стълба е монтиран гръмоотвод, е препоръчително
гръмоотводът да се издига и да е заземен директно.
yМонтажният стълб трябва да бъде здрав, да не може да се разклаща
и трябва да отговаря на изискванията за устойчивост на вятъра (не по-
малко от скорост на вятъра от степен -10).
yМонтажният стълб трябва да е вертикален, а вертикалното отклонение
трябва да бъде по-малко от ±2°.
Режими на монтиране
Можете да монтирате устройството по един от следните начини:
Монтиране на устройството на
стена.
Монтиране на устройството на
стълб.

5
Изисквания за монтажното пространство

6
Препоръчителни места за монтиране

7
1. Поставяне на nano-SIM картата
Поставете nano-SIM картата в слота за SIM карта, както е показано.
ПРЕДУПРЕЖДЕНИЕ!
Вашето устройство не поддържа (U) SIM карти, micro-SIM карти или други
нестандартни SIM карти. За да избегнете повреда на устройството, не
използвайте тези карти или каквито и да е държачи на карти.

8

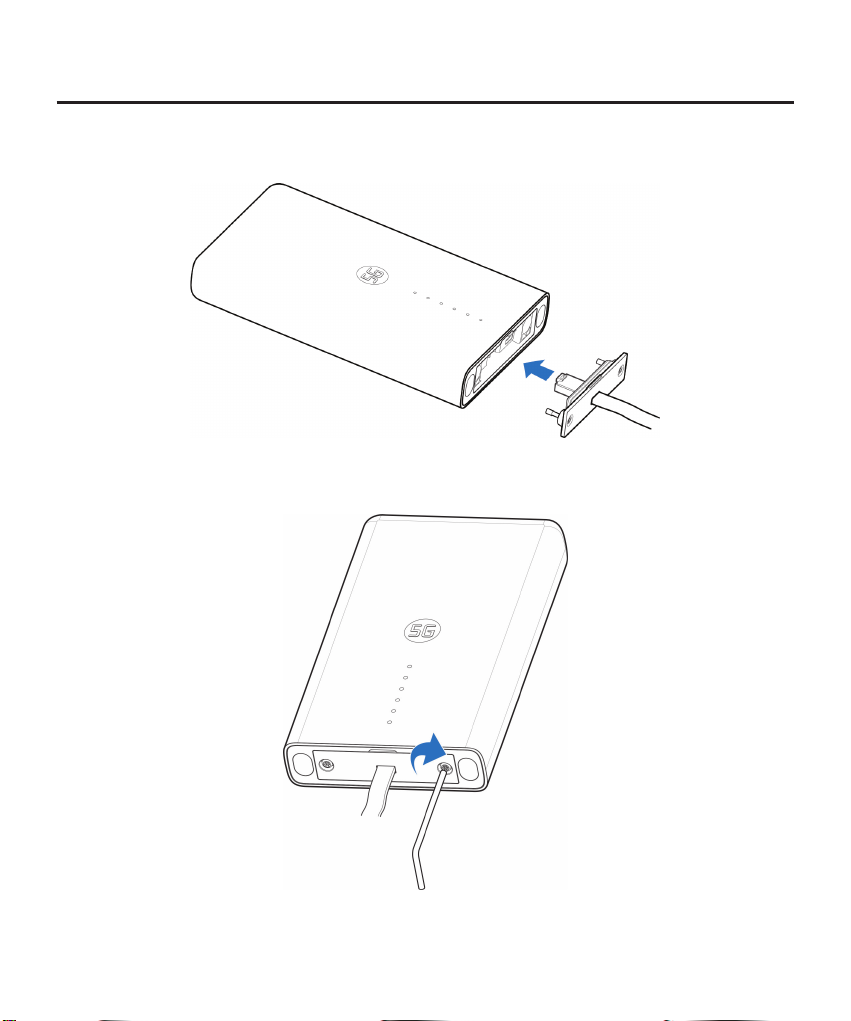

2. Монтиране на мрежовия кабел
1. Свържете RJ45 към мрежовия порт на MC889, като двата винта също са
поставени в отворите в долната част на устройството.
2. Натиснете капака нагоре, докато се фиксира, и използвайте ключ за винта
против кражба, за да поставите капака на устройството.
3. Запазете достатъчна дължина от мрежовия кабел и кримпирайте RJ45.

9
3. Използване на приложението Install
Helper за откриване на позицията
Преди да монтирате MC889 можете да инсталирате приложението Install
Helper на мобилния си телефон и да се свържете към устройството, за да
откриете силата на сигнала, и то да ви помогне да откриете мястото за
монтаж.
ЗАБЕЛЕЖКА:
Вижте етикета на това ръководство, за да получите връзката, или QR кода, за
да изтеглите приложението Install Helper.
Включване на MC889
1 Свържете мрежовия кабел CAT5E, който е от MC889 към мрежовия порт
(RJ45-2) на POE адаптера.
2. Свържете захранващия конектор на POE адаптера към контакта.
Свързване към MC889
Преди да се свържете с устройството, се уверете, че сте инсталирали
приложението Install Helper и сте включили Bluetooth® на телефона си.
1. Отворете списъка с приложения и докоснете Install Helper.
2. Докоснете СВЪРЗВАНЕ С УСТРОЙСТВОТО и изберете MC889. Bluetooth
на устройството ще се включи автоматично и телефонът ви автоматично
ще сканира и показва идентификаторите на всички налични устройства с
Bluetooth в обхвата.
3. Докоснете устройството, с което искате да сдвоите.
4. Докоснете СДВОЯВАНЕ И СВЪРЗВАНЕ > СДВОЯВАНЕ за приемане на
връзката.
5. Въведете паролата и докоснете OK, за да управлявате устройството.
ЗАБЕЛЕЖКА:
Вижте етикета на ръководството за паролата по подразбиране.

10
Откриване и регулиране на позицията за монтаж
1. Преместете устройството около монтажната стена/стълб или опитайте
различни позиции и докоснете ОТКРИВАНЕ НА ПОЗИЦИЯТА.
2. Следвайте инструкциите на екрана, за да прикачите устройството към
целевата позиция, и бавно го премествайте, докато не предостави
обратна връзка.
ЗАБЕЛЕЖКА:
Устройството не поддържа регулиране на ъгъла на издигане. Поддържа
само хоризонтално регулиране на 180°.
3. Показва се силата на сигнала в текущата позиция (перфектна, много
добра, добра, лоша и ужасна). Можете да докоснете преглед на подробни
данни, за да видите подробностите за мрежата.
Когато сигналът на устройството бъде открит, телефонът автоматично
издава звуков сигнал. Колкото по-силен е звукът и колкото е по-силна
вибрацията, толкова по-добра е силата на сигнала.
ЗАБЕЛЕЖКА:
Докоснете ГОТОВО, за да приключите откриването, и изберете дали да
запишете текущата позиция, ако е необходимо.
4. Продължете откриването, докато се открие желаната позиция, и запишете
или продължете да регулирате позицията според подканата.
Изключване на MC889
След като се определи позицията за монтаж, изключете POE адаптера от
устройството.

11
4. Монтиране на устройството
Монтиране на устройството на стена
1. Отбележете позициите за пробиване на отвори на стената.
2. Първо, използвайте 6 мм ударна бормашина за пробиване на отвори в
маркираните позиции и монтирайте четири разширителни накрайника
M6. Второ, използвайте четири разширителни болта M6, за да фиксирате
скобата на стената.
ВНИМАНИЕ:
Отворът за винта на скобата е насочен нагоре. Не монтирайте скобата с
главата надолу. В противен случай винтът не може да се монтира по-късно.

12

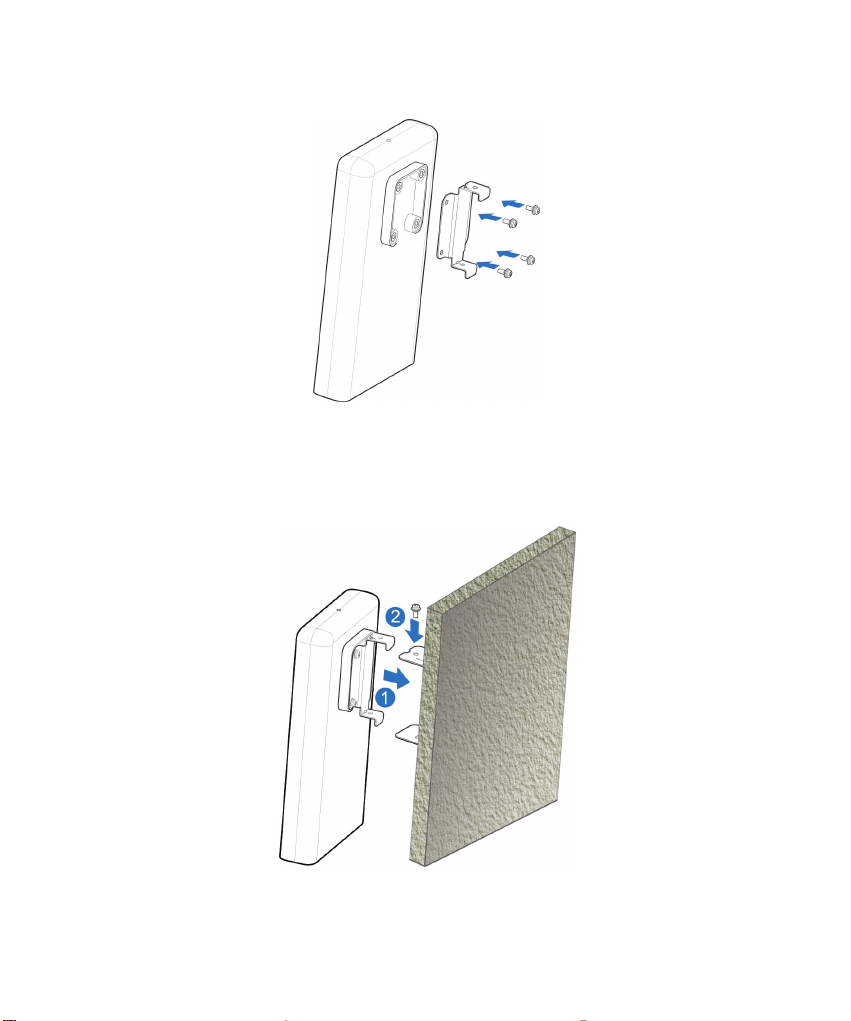

3. Използвайте четири винта с кръстата глава M3, за да монтирате задния
капак на устройството.
4. Първо, закрепете задния капак към монтираната скоба през горните
и долните слотове, и подравнете отвора на задния капак с отвора
на скобата. Второ, използвайте един винт с кръстата глава M3, за да
монтирате MC889 върху скобата.

13
Монтиране на устройството на стълб
1. Използвайте отвертка, за да разхлабите клампата, и освободете обтегача.
2. Прекарайте клампата през U-образния прорез на скобата, за да монтирате
скобата на стълба.
ВНИМАНИЕ:
Отворът за винта на скобата е насочен нагоре. Не монтирайте скобата
с главата надолу. В противен случай винтът не може да се монтира по-
късно.

14
3. Регулирайте клампата до правилното положение за затягане, натиснете
обтегача и използвайте отвертка, за да заключите клампата и да
фиксирате скобата.
4. Използвайте четири винта с кръстата глава M3, за да монтирате задния
капак на устройството.

15
5. Първо, закрепете задния капак към монтираната скоба през горните
и долните слотове, и подравнете отвора на задния капак с отвора
на скобата. Второ, използвайте един винт с кръстата глава M3, за да
монтирате MC889 върху скобата.
ЗАБЕЛЕЖКА:
Преди да монтирате устройството върху скобата, можете да преместите
устройството хоризонтално и бавно по стълба, за да се нагласи
допълнително позицията, ако е необходимо.

16
5. Свързване на POE адаптера
1. Свържете мрежовия кабел CAT5E, който е от MC889 към мрежовия порт
(RJ45-2) на POE адаптера.
2. Свържете мрежовия порт на компютъра (RJ45-1) на POE адаптера към
компютъра/IDU (рутер) с мрежов кабел RJ-45.

17
Проверка на монтажа
Монтиране на устройството:
yMC889 е монтиран добре.
yМрежовите кабели са монтирани добре.
yКапакът на устройството е монтиран.
yNano-SIM картата е поставена.
yМрежовият интерфейс на POE адаптера е инсталиран правилно.
Монтаж на кабели:
yПотвърдете, че всички кабели са свързани правилно и че кабелните
съединители са защитени.
yКабелите трябва да бъдат положени по ясен и прав начин, без да се
пресичат един друг. Няма очевидна крива или наклон. Кабелите не висят
във въздуха и не се пресичат един друг.

18
Включване на системата
Включване на устройството
Свържете захранващия конектор на POE адаптера към контакта. POE
адаптерът започва да захранва MC889.
Предварително приемане на устройството
1. Проверете състоянието на индикатора.
2. Свържете устройството към компютър и влезте в страницата за
конфигуриране, за да видите състоянието на устройството.
