A.E.B. AEB 466 Product information sheet

IS 466-0 REV. 081105-0
1 - 20
Manuale Istruzioni di Montaggio e Garanzia
Emulatore M.A.P.
Cod. AEB 466
L' Emulatore M.A.P. è stato progettato per quelle vetture dotate
di sensore di pressione assoluta ( M.A.P. ).
L'installazione è facilitata in quanto per la connessione sono stati
utilizzati connettori originali, in questo modo il cablaggio originale
non risulta manomesso.
Caratteristiche :
Aumenta le prestazioni, elimina bruschi cali di anticipo in fase di
accelerazione, evitando così ritorni di fiamma e mancamenti in
accelerazione.
Installando l'Emulatore M.A.P. anche se la vettura è convertita a
metano si può evitare di installare il Variatore di Anticipo.
Italiano
Questo manuale potrà essere modificato in qualsiasi momento
daA.E.B. srl per aggiornarlo con ogni variazione o miglioramento
tecnologico,qualitativo edinformativo.
A.E.B. srl Via dell'Industria 20
42025 CAVRIAGO (RE) ITALY
Tel. 0522 - 941487 Fax 0522 - 941464
Assistenza Tecnica Tel. 0522 - 942281

IS 466-0 REV. 081105-0 2 - 20
Italiano
Certificato di Garanzia
Gentile Cliente,
grazie per la fiducia accordata all’A.E.B. acquistando questo prodotto.
L’A.E.B. sottopone tutti i suoi prodotti a severi test di qualità; se nono-
stante i controlli il prodotto dovesse presentare dei malfunzionamenti, Le
raccomandiamo di rivolgersi subito all’installatore per i controlli o gli
interventi del caso.
- Norme generali di garanzia
A.E.B. garantisce il buon funzionamento di questo prodotto e la sua immu-
nità da vizi e difetti costruttivi.
Se durante il periodo di garanzia il prodotto risultasse difettoso, A.E.B. si
farà carico delle riparazioni o sostituzioni del caso, affidandone l’esecu-
zione preferibilmente all’originario installatore, altrimenti a chi designato
di comune accordo.
Le sostituzioni dei pezzi difettosi avverranno franco stabilimento A.E.B. e
con spese di spedizione a carico del destinatario.
Per gli accessori od i componenti non costruiti da A.E.B. valgono soltanto
le garanzie riconosciute dai terzi produttori.
La presente garanzia è l’unica prestata da A.E.B., restandone pertanto
esclusa ogni altra.
Nessuna responsabilità, se non in caso di dolo o colpa grave, potrà far
carico ad A.E.B. per danni a persone o cose a chiunque derivati da malfun-
zionamenti del prodotto.
La presente garanzia è operativa soltanto per chi è in regola con i paga-
menti.
- Condizioni
La garanzia verrà riconosciuta per un periodo di 24 mesi dalla data stam-
pata sul prodotto con vernice indelebile.
La garanzia varrà soltanto se al momento dell’acquisto il prodotto risulta
ben conservato ed integro nel suo imballaggio e confezionamento predi-
sposti da A.E.B., che sono gli unici ad assicurarne provenienza ed un’ade-
guata protezione.
- Esclusioni della garanzia
Questa garanzia non copre:
a) Controlli periodici, manutenzioni, riparazioni o sostituzione di pezzi
dovuti al normale deterioramento.
b) Malfunzionamenti dovuti a incuria, cattiva installazione, uso improprio
o non conforme alle istruzioni tecniche impartite ed in genere ogni
malfunzionamento non riconducibile a vizi e difetti costruttivi del prodotto
e dunque a responsabilità di A.E.B..
c) Prodotti da chiunque modificati, riparati, sostituiti, montati e comunque
manomessi senza la preventiva autorizzazione scritta di A.E.B..
d) Incidenti, originati da cause di forza maggiore od altre cause (ad es.
acqua, fuoco, fulmine, cattiva aereazione, ecc.) non dipendenti dalla vo-
lontà di A.E.B..
Chiunque dovrà astenersi dal rivendere od installare prodotti affetti da
vizi o difetti costruttivi riconoscibili con la normale diligenza.
Il Foro competente per eventuali controversie in ordine all’interpretazio-
ne ed esecuzione di questa garanzia è unicamente quello di Reggio Emilia.

IS 466-0 REV. 081105-0
3 - 20
Avvertenze generali
Fissare l'Emulatore in posizione verticale lontano da possibili
infiltrazioni d'acqua e da eccessive fonti di calore ( es. collettori di
scarico ), onde evitare di danneggiarlo irreparabilmente.
Per evitare malfunzionamenti dell'Emulatore si consiglia di :
- passare i fili dell'Emulatore il più lontano possibile dai cavi dell'alta
tensione ;
- fare delle buone connessioni elettriche evitando l'uso dei
" rubacorrente ". Si tenga presente che la migliore
connessione elettrica è la saldatura debitamente isolata.
Avvisare il cliente che in caso di avaria dell'impianto elettrico del
GAS, l'Emulatore ripristina automaticamente il collegamento
originale.
Non aprire per nessun motivo la scatola dell'Emulatore, soprattutto
con il motore in moto o il quadro inserito. L'A.E.B. declina ogni
responsabilità per danni a cose e persone derivati dalla
manomissione del proprio dispositivo da parte di personale
non autorizzato.
Italiano
Caratteristiche Tecniche
Tensione di alimentazione 10 ÷ 14 Vdc
Ingombri scatola Variatore altezza 60 mm
profondità 29 mm
larghezza 41 mm
Ø foro di fissaggio 5 mm

IS 466-0 REV. 081105-0 4 - 20

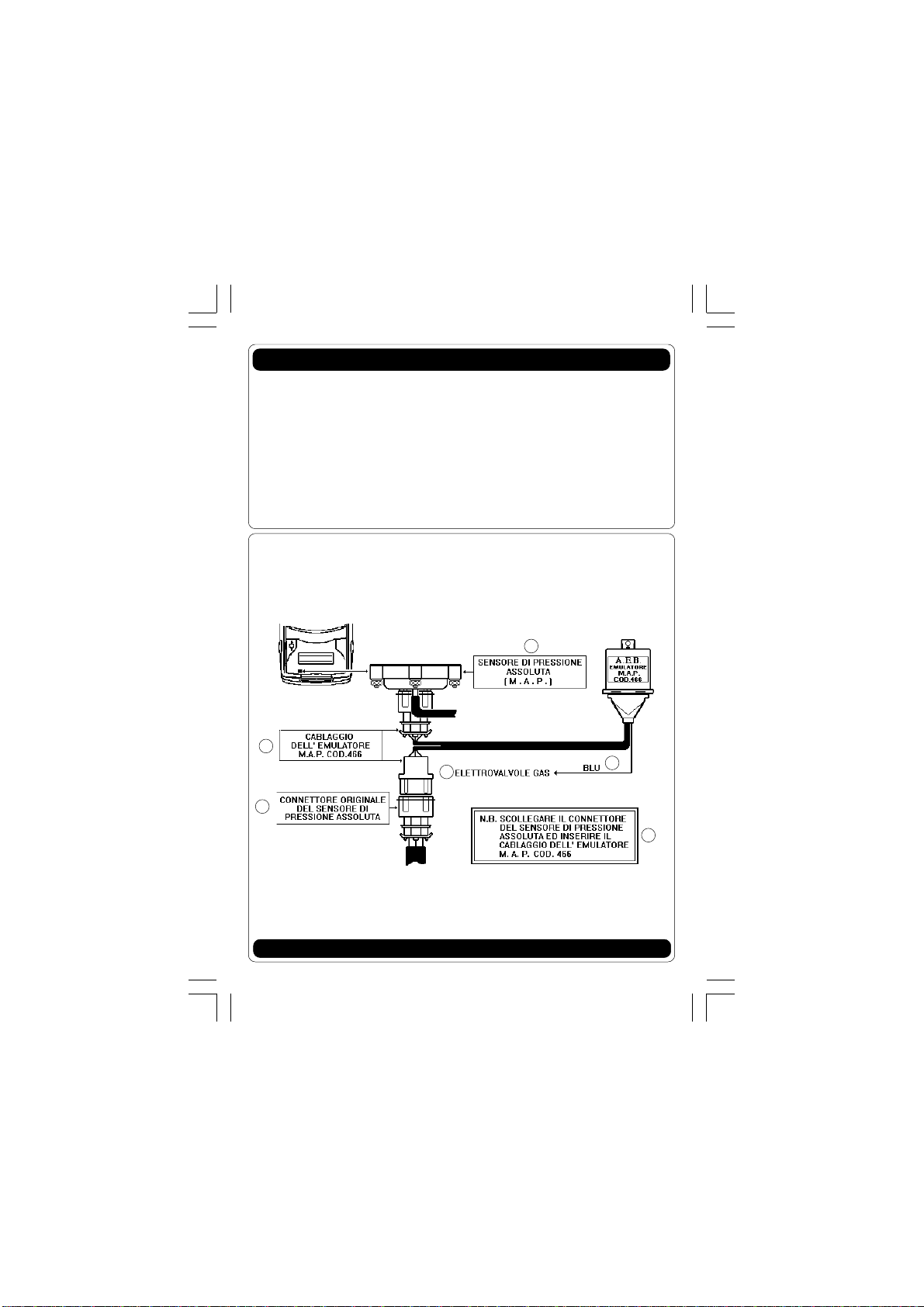

Schema d'installlazione per le seguenti vetture
CITROEN :
XANTIA 1.6iecat. Iniezione Marelli IAW 8P
XANTIA 2.0iecat. Iniezione Marelli IAW 8P
Italiano
1
3
2
4
5
6

IS 466-0 REV. 081105-0
5 - 20
Schema d'installlazione per le seguenti vetture
FIAT :
UNO 1.0iecat. Iniezione Marelli IAW G7
INNOCENTI :
Mille 1.0iecat. Iniezione Marelli IAW G7
Italiano
12
4
3
5
6
7

IS 466-0 REV. 081105-0 6 - 20
Schema d'installlazione per le seguenti vetture
FIAT :
ULISSE 2.0ie Iniezione Marelli IAW 8F
Italiano
4
12
3
5
6
8

IS 466-0 REV. 081105-0
7 - 20
Schema d'installlazione per le seguenti vetture
FIAT :
DUCATO 2.0ie Iniezione Marelli IAW 8F
Italiano
4
12
3
5
6

IS 466-0 REV. 081105-0 8 - 20
Italiano
Codici di identificazione fili e componenti
1Posizione GAS del commutatore
2FILO BLU
3Scollegareilconnettoredelsensore di pressione assoluta ed inserire il
cablaggio dell'Emulatore M.A.P. COD.466.
4Sensore di pressione assoluta M.A.P.
5Cablaggio dell'Emulatore M.A.P. COD.466
6Connettore del sensore di pressione assoluta
7Sensore di pressione assoluta sotto placca metallica
8Sensore di pressione assoluta sotto vaschetta dell'acqua

IS 466-0 REV. 081105-0
9 - 20
Fitting Instructions and Guarantee workbook
M.A.P. Emulator
Cod. AEB 466
The M.A.P. Emulator has been designed for cars equipped with
an absolute pressure sensor ( M.A.P.).
Installation is facilitated by the original connectors being used for
the connection. In this way the original wiring is not tampered
with.
Features:
It increases performance, eliminates sudden drops in timing during
acceleration, thereby avoiding backfiring and gaps in acceleration.
By installing the M.A.P. Emulator, even if the car has been
converted to natural gas, you can avoid installing the Timing
Advance Converter.
It is recommended to install the M.A.P. Emulator and its wiring
as far away as possible from the high voltage cables.
English
A.E.B. srl could modify in every moment this workbook for updating it
withanyvariation ortechnological,qualitative and
informativeimprovement.
A.E.B. srl Via dell'Industria 20
42025 CAVRIAGO (RE) ITALY
Offices Tel. 0039 - 522 - 941487
Fax 0039 - 522 - 941464

IS 466-0 REV. 081105-0 10 - 20
Warranty Certificate
Dear Customer,
Thank you for the trust you have shown in A.E.B. by purchasing this
product. A.E.B. puts all its products through severe quality tests; if in
spite of these checks the product malfunctions, please call the installer
immediately for the necessary checks or work.
- General rules of warranty
A.E.B. guarantees the good operation of this product and its immunity
from manufacturing defects and flaws.
If during the warranty period the product should turn out to be defective,
A.E.B. will take upon itself the necessary repairs or replacements, entrusting
the work preferably to the original installer, otherwise a person designated
by common agreement.
Replacements of defective parts shall be made ex works A.E.B. with freight
to be paid by the consignee. For the accessories or components not of
A.E.B. manufacture, only the warranties acknowledged by the third-party
manufacturers hold.
This warranty is the only one given by A.E.B., all others therefore being
excluded. No liability, except in the case of fraud or grave offence, may be
charged to A.E.B. for damage or injury to anything or anyonderiving from
the product malfunctioning.
This warranty is only operative for those who are up-to-date with their
payments.
- Terms
Warranty shall be acknowledged for a period of 24 months from the date
printed on the product with indelible paint.
Warranty shall only hold if at the time of purchase the product is well
conserved and integral in its packing and packaging prepared by A.E.B.
which are the only ones assuring its origin and adequate protection.
English
- Exclusions from warranty
This warranty does not cover:
a) Periodical checks, maintenance, repairs or replacement of parts due to
normal deterioration.
b) Malfunctioning due to negligence, bad installation, improper use or use
that is not in conformity with the technical instructions provided and in
general any malfunctioning that cannot be traced to manufacturing defects
and flaws in the product and therefore to the responsibility of A.E.B..
c) Products modified, repaired, replaced, fitted and anyhow tampered with
by anyone without prior written authorization from A.E.B..
d) Accidents originating in causes of force majeure or other causes (eg.
water, fire, lightning, bad ventilation, etc.) beyond the control of A.E.B..
No one may resell or install products with manufacturing defects or flaws
that are identifiable with normal conscientiousness.
The competent Court for any disputes regarding the interpretation and
execution of this warranty is solely the Court of Reggio Emilia.

IS 466-0 REV. 081105-0
11 - 20
General directions
We advise you to fix the Emulator in a vertical position, away from
possiblewaterinfiltrationsandexcessiveheat sources ( for example:
exhaust manifolds), so as to avoid to irreparably damage the
Emulator.
To avoid bad workings of the Emulator we advise you to:
- pass the Emulator wires away from the high tension wire;
- make good connections. Please, pay attention that the best
connection you can do is a duly insulated welding.
Please advise the client that in event of a GAS electric system
breakdown, the Emulator automatically resets the original
connection.
Do not absolutely open the Emulator box, especially when the
engine is running or the board panel is inserted. A.E.B. srl declines
every responsabilities for damages caused to things or person
which derive from the tampering of its own device provoked
by unauthorized persons.
English
Technical Specifications
Feeding Tension 10 ÷ 14 Vdc
Overal dimensions of the height 60 mm
ElectronicAdvance Variator depth 29 mm
Box width 41 mm
Ø fixing hole 5 mm

IS 466-0 REV. 081105-0 12 - 20
English
Wire and components identification codes
1Change-over Switch GAS position
2BLUE WIRE
3Disconnect the absolute pressure sensor connector and connect
the wiring of the M.A.P. Emulator code 466.
4 M.A.P. absolute pressure sensor.
5Wiring of the M.A.P. Emulator code 466.
6Absolute pressure sensor connector.
7Absolute pressure sensor under metal plate.
8Absolute pressure sensor under water tub.

IS 466-0 REV. 081105-0
13 - 20
Manuel de mode d' Emploi et de Garantie
Emulateur M.A.P.
Code AEB 466
L’émulateur M.A.P. a été conçu pour les véhicules équipés d’un
capteur de pression absolue (M.A.P.).
La montage est facilité car des connecteurs d’origine ont été
utilisés pour que le câblage d’origine ne soit pas manipulé.
Caractéristiques :
L’émulateur augmente les performances du véhicule, élimine les
chutes brusques de l’avance en phase d’accélération en évitant
ainsi les retours de flammes et les ratés en accélération.
Même si le véhicule a été converti au Méthane, l’installation de
l’émulateur M.A.P. permet d’économiser l’installation d’un
variateur d’avance.
Il est conseillé d’installer l’émulateur M.A.P. et son câblage le
plus loin possible des câbles de haute tension.
Français
A.E.B. srl Via dell'Industria 20
42025 CAVRIAGO (RE) ITALY
Tel. 0039 - 522 - 941487
Fax 0039 - 522 - 941464
A.E.B. srl se réserve le droit de modifier dans n’importe quel moment ce
manuelpourle mettre à jour dupointdevue technologique,
qualitatifetinformatif.

IS 466-0 REV. 081105-0 14 - 20
Français
Certificat de Garantie
Cher Client,
A.E.B. vous remercie de la confiance que vous avez bien voulu lui accorder
en achetant un de ses articles.
A.E.B. soumet tous ses produits à de sévères tests de qualité, si malgré
tout le produit devait présenter des défauts, nous vous conseillons de
vous adresser immédiatement à votre installateur pour les contrôles et/
ou les interventions qui s’imposent.
- Conditions générales de garantie
A.E.B. garantit le bon fonctionnement de ce produit et son exemption de
tout vice ou défaut de fabrication.
Si durant la période de garantie le produit devait se révéler défectueux,
A.E.B. prendra à sa charge les réparations ou les changements qui
s’imposeront, en les confiant à l’installateur, sinon à la personne qui sera
désignée d’un commun accord.
L’envoi des pièces défectueuses doit s’effectuer franco usine A.E.B., c’est
à dire avec les frais d’expédition à la charge du Client.
Pour les accessoires ou les composants qui n’ont pas été fabriqués par
A.E.B., la garantie correspondra à celle des fabricants tiers. Cette garantie
est la seule reconnue par A.E.B., par conséquent toutes les autres sont
exclues. A.E.B. décline toute responsabilité en cas de dégâts à des per-
sonnes ou à des biens provoqués par le dysfonctionnement du produit,
sauf en cas de dol ou de faute grave. Cette garantie ne s’étend qu’à ceux
qui sont en règle avec les paiements.
- Conditions
La garantie est valable pendant une période de 24 mois à partir de la date
imprimée de façon indélébile sur son produit.
La garantie est valable seulement si au moment de l’achat le produit est
bien conservé dans son emballage d’origine A.E.B., qui est le seul à garan-
tir l’origine et une protection adéquate.
- Exclusions de la garantie
Cette garantie ne couvre pas:
a) Les contrôles périodiques, l’entretien, les réparations ou le
remplacement des pièces soumises àune usure normale.
b) Les dysfonctionnements provoqués par la négligence, une mauvaise
installation, un usage impropre ou non conforme au mode d’emploi et en
général, tous les dysfonctionnements non imputables à des vices ou à
des défauts de fabrication et donc à la responsabilité de A.E.B..
c) Les produits modifiés, réparés, changés, montés ou manipulés sans
l’autorisation écrite préalable de A.E.B..
d) Les accidents provoqués par des causes de force majeure ou autres
(inondations, incendies, foudroiement, tremblements de terre, trombes
d’air, etc.) indépendants de la volonté de A.E.B..
Toute personne devra s’abstenir de revendre ou installer des produits
ayant des vices ou défauts de construction reconnaissables avec une
diligence normale.
Le tribunal compétent pour d’éventuels litiges concernant l’interprétation
et l’exécution de cette garantie est uniquement celui de Reggio Emilia.

IS 466-0 REV. 081105-0
15 - 20
Instructions générales
Fixez l'émulateur verticalement loin de possibles infiltrations
d’eau et d’excessives sources de chaleur (ex. les collecteurs
d’échappement), afin d’éviter des dégâts irréversibles.
Pour éviter touts malfonctionnements, il est conseillé de :
-passer les fils du l'émulateur le plus loin possible des câbles de
haute tension,
-exécuter de bonnes connexions. La meilleure connexion
électrique est la soudure adéquatement isolée.
Il faut informer le client que dans le cas de panne dans le système
électronique du GAZ, l'émulateur rétablit automatiquement le
branchement original des injecteurs.
N’ouvrez par aucun motif, le boîtier du l'émulateur, surtout
lorsque le moteur est en marche ou la clé de contact est insérée.
A.E.B. décline toute responsabilité en cas de dégâts à des
personnes ou à des biens provoqués par la manipulation de
son dispositif par un personnel non autorisé et par la non-
observation des instructions.
Français
Caractéristiques techniques
Tension d’alimentation 10 ÷ 14 Vdc
Dimensions boîtier du variateur hauteur 60 mm
profondeur 41 mm
largeur 29 mm
ø trou de fixation 5 mm

IS 466-0 REV. 081105-0 16 - 20
Français
Légende des fils et des composants
1Position GAZ du commutateur
2FIL BLEU
3Débrancherleconnecteurducapteurdepressionabsolue et intoduire
lecâblagedel’émulateurM.A.P.code 466.
4Capteur de pression absolue M.A.P.
5Câblage de l’émulateur M.A.P. code 466.
6Connecteur du capteur de pression absolue M.A.P.
7Capteur de pression absolue sous plaque métallique
8Capteur de pression absolue sous la cuvette d’eau.

IS 466-0 REV. 081105-0
17 - 20
Manual instructiones de Montaje y Garantia
Emulador M.A.P.
Cod. AEB 466
El emulador M.A.P. ha sido diseñado especificamente para coches
provistos de sensor de presión absoluta ( M.A.P.).
La instalación se hace más fácil porque para la conexión han sido
utilizados conectadores originales, lo cual permite también que el
cableado original no resulte menoscabado.
Características :
Mayor eficiencia, eliminación de repentinas caídas de anticipo
durante la fase de acceleración, que permite evitar llamas de
retorno y mermas en la acceleración.
Con la instalación del emulador M.A.P., aunque el coche sea
convertido al metano, es posible evitar la colocación del Variador
de Anticipo.
Es aconsejable instalar el emulador M.A.P. y su cableado cuanto
más lejos posible de los cables de la Alta Tensión.
Español
Este manual podrá ser modificado en cualquier momento por parte
de A.E.B. srl para actualizarlo con variaciones o mejoras
tecnológicas, cualitativas e informativas.
A.E.B. srl Via dell'Industria 20
42025 CAVRIAGO (RE) ITALY
Tel. 0039 - 522 - 941487
Fax 0039 - 522 - 941464

IS 466-0 REV. 081105-0 18 - 20
Español
Certificado de Garantía
Estimado cliente,
gracias por la confianza dada a A.E.B. adquiriendo este producto. A.E.B.
somete todos sus productos a severos test de calidad, si a pesar de los
controles el producto presenta algún tipo de defecto, le aconsejamos
dirigirse inmediatamente al instalador que efectuará los controles o las
intervenciones necesarias.
- Normas generales de garantía
A.E.B. garantiza el buen funcionamiento de este producto y su inmunidad
a defectos constructivos.
Si durante el periodo de garantía el producto resultase defectuoso, A.E.B.
se hará cargo de las reparaciones o sustituciones que se requieran, éstas
serán realizadas, preferiblemente, por el instalador inicial o bien por una
persona designada por común acuerdo.
La sustitución de las piezas defectuosas se realizará en el establecimiento
A.E.B. con gastos de expedición a cargo del destinatario. Para los
accesorios o los componentes que no han sido construidos por A.E.B.
resultan válidas sólo las garantías de los respectivos productores.
La presente garantía es la única dada por A.E.B., por lo que cualquier otra
queda excluída. Ninguna responsabilidad, si no en caso de dolo o culpa
grave, se podrá adjudicar a A.E.B. por daños a personas o cosas derivados
del mal funcionamiento del producto.
La presente garantía será operativa sólo para quien resulta en regla con
los pagos.
- Condiciones
La garantía será reconocida durante un perído de 24 meses a partir de la
fecha estampada en el producto con pintura indeleble.
Además la garantía tendrá validez solamente si en el momento de la
compra el producto estará bien conservado e íntegro en su embalaje
original A.E.B., que es el único que asegura la procedencia y protección
adecuada.
- Exclusiones de la garantía
Esta garantía no cubre:
a) Controles periódicos, mantenimiento, reparaciones o sustituciones
de piezas debidos al deterioro normal.
b) Funcionamiento incorrecto debido a negligencias, mala instalación,
uso impropio o no conforme a las instrucciones técnicas dadas y, en
general, funcionamientos incorrectos que no puedan ser debidos a defectos
constructivos del producto de los que sería responsable A.E.B..
c) Productos modificados, reparados, sustituidos, montados o maniobrados
por personas que no tengan una autorización escrita de A.E.B..
d) accidentes ocasionados por causas de fuerza mayor u otras causas (p.
ej. agua, fuego, rayos, ventilación, etc.) que no dependen de A.E.B..
Es necesario que todos se abstengan de vender o instalar productos
afectados por vicios o defectos de fabricación, reconocidos con la normal
diligencia.
En caso de eventuales controversias respecto a la interpretación de la
presente garantía se reconoce la competencia exclusiva de los Tribunales
de Reggio Emilia.

IS 466-0 REV. 081105-0
19 - 20
Advertencias generales
Fijar el Emulador en posición vertical lejos de posibles infiltraciones
de agua y de fuentes de calor excesivo (ej. colectores de escape),
conelfindeevitardaños irreparables.
Para evitar un mal funcionamiento del Emulador se aconseja de :
-pasar los hilos del Emulador lo más lejos posible de los cables de
altatensión;
-realizar buenas conexiones eléctricas evitando el uso de
“robacorrientes”. Hay que tener en cuenta que la mejor conexión
eléctrica es la soldadura, aislada como se debe.
Avisar el cliente que en caso de avería del sistema eléctrico del gas,
el emulador automáticamente restablece la conexión original de los
inyectores.
Noabrir nuncalacaja delEmulador,sobre todocon elmotoren función
o el cuadro inserido.
A.E.B.declina cualquieraresponsabilidad por daños a personas
o cosas derivados de la manumisión del dispositivo por parte de
personal no autorizado.
Español
Características técnicas
Tensión de alimentación 10 - 14 Vdc
Medidas caja Variador Altura 60 mm
Profundidad 29 mm
Anchura 41 mm
Diám. orificio de fijación 5 mm

IS 466-0 REV. 081105-0 20 - 20
Español
Códigos de identificación hilos y componentes
1Posición GAS del conmutador
2HILO AZUL
3Separar el conectador del sensor de presión absoluta e insertar el
cableado del emulador M.A.P. COD. 466.
4Sensor de presión absoluta M.A.P.
5Cableado del emulador M.A.P. 466
6Conectador del sensor de presión absoluta
7Sensor de presión absoluta bajo placa metálica
8Sensor de presión absoluta bajo tanque del agua
