A.O. Smith AO-4000-CARBON Operating and safety instructions

Replacement Manual
CARBON & CLARYUM®
FILTERS
FOR USE WITH AO-US-RO-4000
AO-4000-CARBON
IF YOU NEED HELP OR HAVE A QUESTION, WE’VE GOT YOU COVERED. GIVE US A CALL AT 877.333.7108
PLEASE DO NOT RETURN TO THE STORE.

INSTALLATION GUIDE
2
NEED HELP? GIVE US A CALL 877.333.7108
1. Turn off COLD water valve. Release pressure from system by turning on dedicated faucet
until water stops owing.
2. Unbox lter cartridge replacements and remove plastic.
STEP 1 Prepare for Installation
STEP 2 Remove Filter Cartridges
1. Remove Stage 1 and Stage 3 sumps from
the system manifold by rotating the sumps
to the left and pulling down.
2. Holding the sumps over the sink, unscrew
the top of the sump from the bottom by
turning the bottom portion to the left.
Pour excess water down the drain. Then,
pull down on each lter cartridge to
disconnect the lter cartridge from the top
half of the sump.
3. Discard both lter cartridges.
Note: If sumps are too tight to disconnect
by hand, please use plastic wrench provided
with original system.
1
2
3

INSTALLATION GUIDE 3
NEED HELP? GIVE US A CALL 877.333.7108

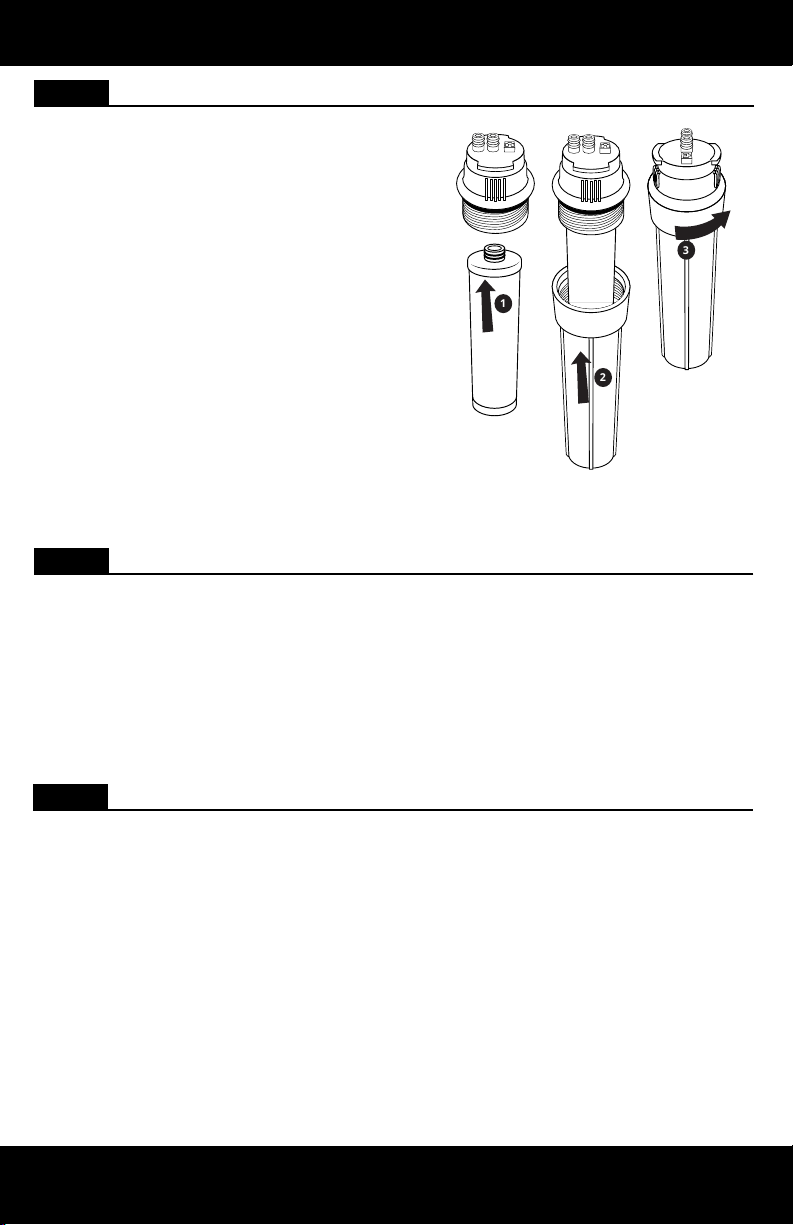

STEP 3 Attach Cartridges
1. Press new lter with clear netting to the
top of Stage 1 sump. Reattach the bottom
of the sump by ensuring connection points
are correctly aligned, then turn to the right
to tighten.
2. Continue this step for Stage 3 using the
new lter with the blue netting.
Note: Do not use tools to tighten. Hand
tighten only.
3. Set aside Stage 1 and Stage 3 sumps
and follow steps 4-5 to change the
Remineralizer. To prevent water from
owing, do not reattach Stage 1 and 3 at
this time.
3
2
1
STEP 5 Flush and Check for Leaks
1. Slowly turn on the cold water valve. Conrm the dedicated faucet is off and allow water
tank to rell completely.
Note: It will take 2 hours for the water tank to rell.
2. Once the tank has completely lled, inspect for leaks. If there are no leaks, ush the
lter cartridges by turning on the dedicated faucet and allowing the water to run
through the system until there is no pressure coming out of the dedicated faucet.
Note: Do not drink ushed water.
3. Turn off the dedicated faucet and allow 2 hour for the pressure to build in the system.
Once complete, your system is ready for use.
STEP 4 Reattach Sumps
1. Reattach sumps to the system manifold with Stage 1 on the left and Stage 3 on the right
to the top housing. Ensure all connection points are aligned. Push the top of the sump
into the bottom of the top housing and turn the sump to the right. Ensure the sump is
fully attached and locked into Stage 1 on the left and Stage 3 on the right.
Note: Ensure sumps are not on an angle while reattaching. This may result in damage to
the o-ring.

System tested and certied by WQA to NSF/ANSI Standards
42, 53, and 401 for the reduction of the claims specied on the
Performance Data Sheet and at www.WQA.org.
• Rated capacity: 365 gallons (1,382 liters)
Care
To clean system manifold, wipe exterior with a damp cloth. Do not use any strong abrasive
cleaning agent or solvent cleaner.
NOTICE
Safeguards
•If you experience a hose connection leak, disconnect and re-set the hose.
•Do not use with water that is microbiologically unsafe or of unknown water quality
without adequate disinfection before or after the system.
•Systems certied for cyst reduction may be used on disinfected waters that may contain
lterable cysts.
CARE & SAFEGUARDS
4
Scan to view the AO-US-RO-4000 replacement video.
A. O. Smith Corporation
11270 W Park Pl #170, Milwaukee, WI 53224
877.333.7108
For the full list of contaminants ltered, scan to view
the AO-US-RO-4000 Performance Data Sheet.

AO-US-RO-MB-R
FILTROS DE CARBON
Y CLARYUM®
PARA USAR CON AO-US-RO-MB-4000
AO-4000-CARBON
SI NECESITA AYUDA O TIENE ALGUNA CONSULTA, NOSOTROS NOS ENCARGAMOS. LLÁMENOS AL 877.333.7108.
NO ES NECESARIO QUE VUELVA A LA TIENDA.
Manual de reemplazo

1
2
3
¿NECESITAS AYUDA? LLÁMANOS AL 877.333.7108
2GUÍA DE INSTALACIÓN
1. Cierre la válvula de agua FRÍA. Para liberar la presión del sistema, gire la llave dedicada
hasta que se detenga el ujo de agua.
2. Desempaque los repuestos del cartucho de ltro y retire el plástico.
PASO 1 Prepare para la instalación
PASO 2 Retire los cartuchos de ltro
1. Gire los sumideros hacia la izquierda y
tire de ellos hacia abajo para retirar los
sumideros de la etapa 1 y la etapa 3 del
colector del sistema.
2. Mientras arma los sumideros sobre
el fregadero, gire la parte inferior de
los sumideros hacia la izquierda para
destornillar la parte superior. Vierta el
exceso de agua por el drenaje. Luego,
tire de cada cartucho de ltro hacia abajo
para desconectar el cartucho de ltro de la
mitad superior del sumidero.
3. Deseche ambos cartuchos de ltro.
Nota: Si los sumideros están demasiado
apretados para desconectarlos con la mano,
use la llave ajustable de plástico que se
incluye con el sistema original.

¿NECESITAS AYUDA? LLÁMANOS AL 877.333.7108
3
GUÍA DE INSTALACIÓN

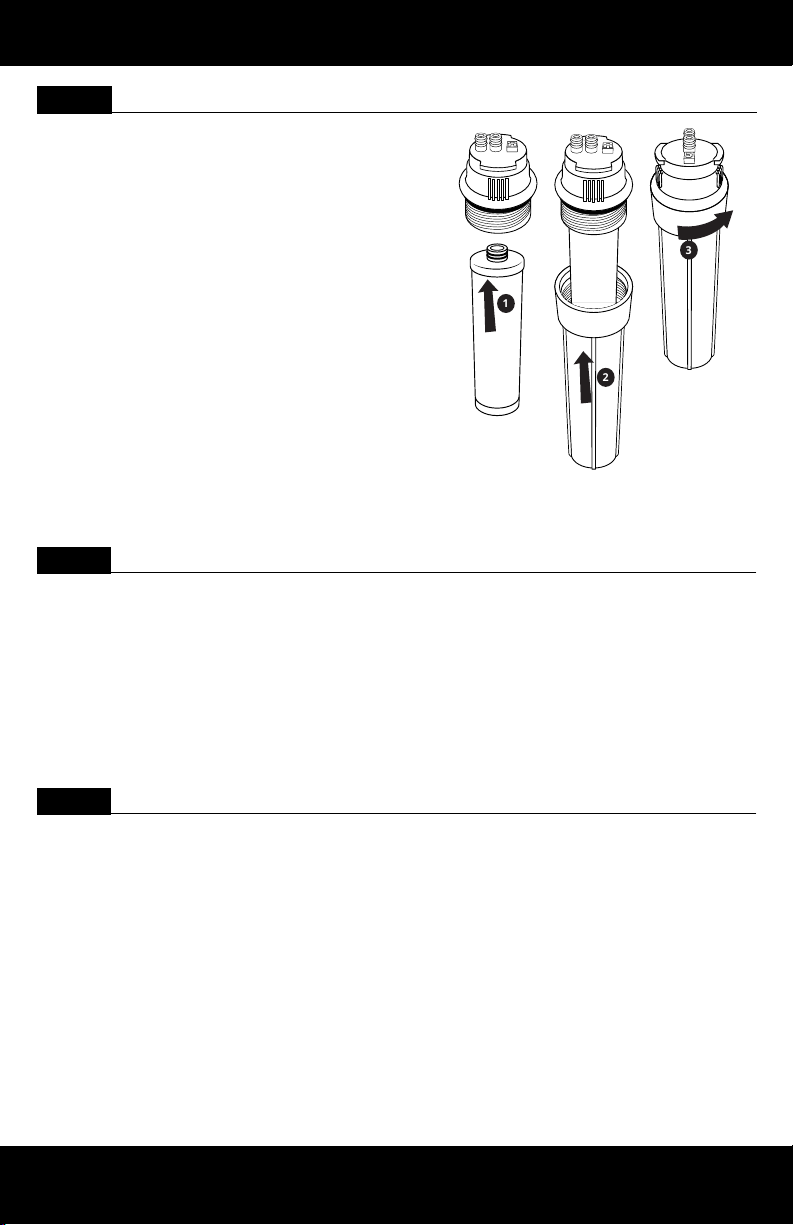

PASO 3 Instale los cartuchos
1. Presione el ltro nuevo con la malla
transparente en la parte superior del
sumidero de la etapa 1. Asegúrese de
que todos los puntos de conexión estén
correctamente alineados y vuelva a instalar la
parte inferior del sumidero, luego gire hacia
la derecha para apretar.
2. Realice este paso para la etapa 3 con el ltro
nuevo con malla azul.
Nota: No use herramientas para apretar las
piezas. Solo apriete con la mano.
3. Deje los sumideros de etapa 1 y etapa 3 a
un lado y siga los pasos 4 al 5 para cambiar
el remineralizador. Para evitar que el agua
uya, no vuelva a instalar la etapa 1 y la 3 en
este momento.
PASO 5 Enjuague y revise si hay fugas
1. Abra lentamente la válvula de agua fría. Cierre la llave dedicada y deje que el agua llene
completamente el tanque.
Nota: El tanque de agua tardará 2 horas en rellenarse.
2. Una vez que se haya llenado completamente el tanque, inspeccione si hay fugas. Si no
hay fugas, abra la llave dedicada y permita que el agua uya por el sistema hasta que no
salga presión de la llave dedicada para enjuagar los cartuchos de ltro.
Nota: No beba el agua de enjuague.
3. Cierre la llave dedicada y deje que la presión se acumule en el sistema durante 2 horas.
Una vez listo, su sistema está listo para usar.
PASO 4 Vuelva a instalar los sumideros
1. Vuelva a instalar los sumideros en el colector del sistema, con la etapa 1 a la izquierda
y la etapa 3 a la derecha en la carcasa superior. Asegúrese de que todos los puntos de
conexión estén alineados. Empuje la parte superior del sumidero hacia el fondo de la
carcasa superior y gire el sumidero hacia la derecha. Asegúrese de que el sumidero esté
completamente instalado y bloqueado en la etapa 1 a la izquierda y en la etapa 3 a la
derecha.
Nota: Asegúrese de que los sumideros no estén en ángulo mientras los vuelva a instalar.
Esto puede provocar daños en la junta tórica.
3
2
1

4
A. O. Smith Corporation
11270 W Park Pl #170, Milwaukee, WI 53224
877.333.7108
CUIDADO Y RESGUARDOS
Escanee para ver el video de reemplazo de
AO-US-RO-4000.
Para conocer la lista completa de los contaminantes
ltrados, escanee para ver la hoja de datos de
rendimiento de AO-US-RO-4000.
Sistema probado y certicado por WQA International según
las normas NSF/ANSI 42, 53 y 401 para la reducción de las
declaraciones especicadas en la Hoja de datos de rendimiento
y en www.WQA.org
Cuidado
Para limpiar el colector del sistema, limpie el exterior con un paño húmedo. No use
agentes de limpieza abrasivos y fuertes ni limpiadores con solventes.
AVISO
Resguardos
•Si tiene una fuga en la conexión de la manguera, desconéctela y vuelva a jar la
manguera.
•No usar con agua que no sea microbiológicamente segura o cuya calidad sea
desconocida sin la desinfección adecuada antes o después de usarla en el sistema.
•Es posible usar sistemas certicados para la reducción de quistes en aguas
desinfectadas que puedan tener quistes ltrables.
• Capacidad nominal: 1,382litros (365galones)

Replacement Manual
REMINERALIZER
FOR USE WITH AO-US-RO-4000
AO-RO-RM-R
IF YOU NEED HELP OR HAVE A QUESTION,WE’VE GOT YOU COVERED. GIVE US A CALL AT 877.333.7108
PLEASE DO NOT RETURN TO THE STORE.

INSTALLATION GUIDE
2
NEED HELP? GIVE US A CALL 877.333.7108
1. Turn off COLD water valve. Release pressure from system by turning on dedicated faucet
until water stops owing.
2. Unbox remineralizer replacement and remove plastic.
STEP 1 Prepare for Installation
STEP 2 Remove Remineralizer and Disconnect Tubing

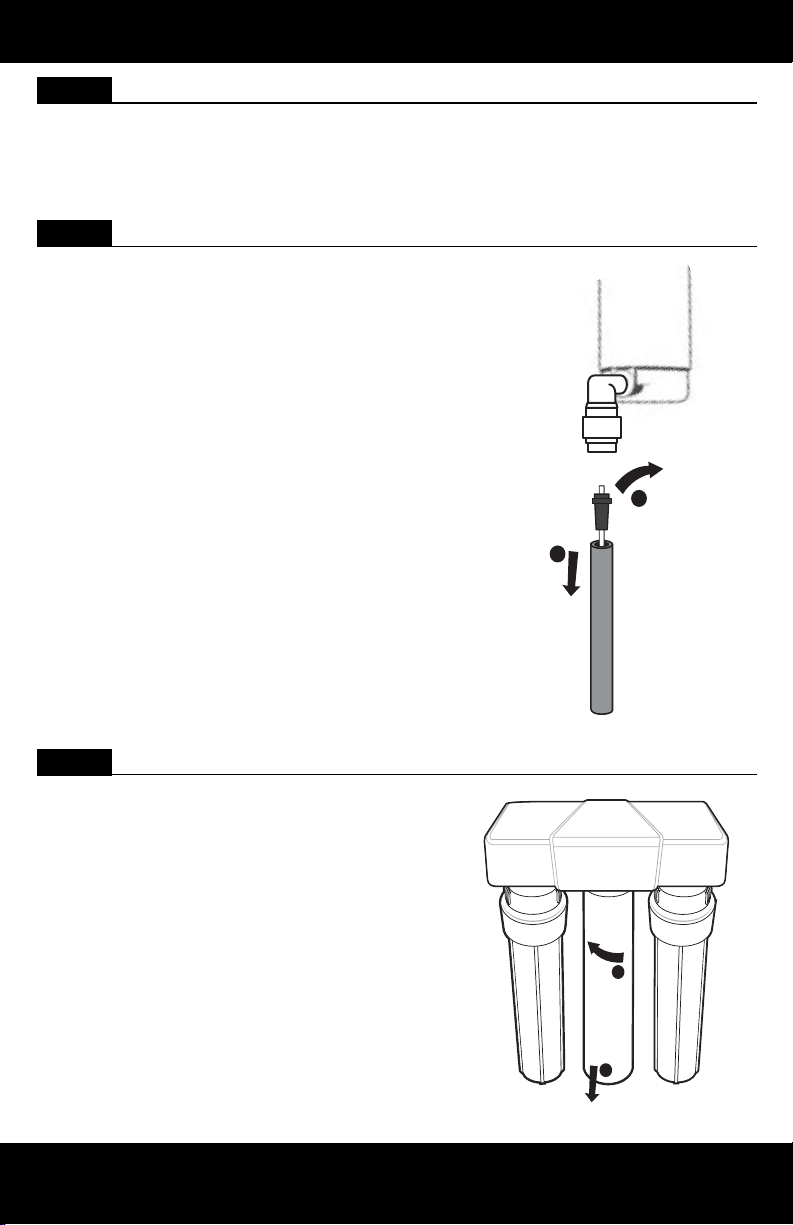

1. Once the water tank is drained and
the system is no longer under pressure,
remove the 3/8" tube from the inlet
and outlet of the remineralizer. Do so
by pushing and holding down the collar
while removing the tubing.
2. Discard the old reminerazlier cartridge.

INSTALLATION GUIDE 3
NEED HELP? GIVE US A CALL 877.333.7108
STEP 3 Reconnect Tubing and Install New Remineralizer

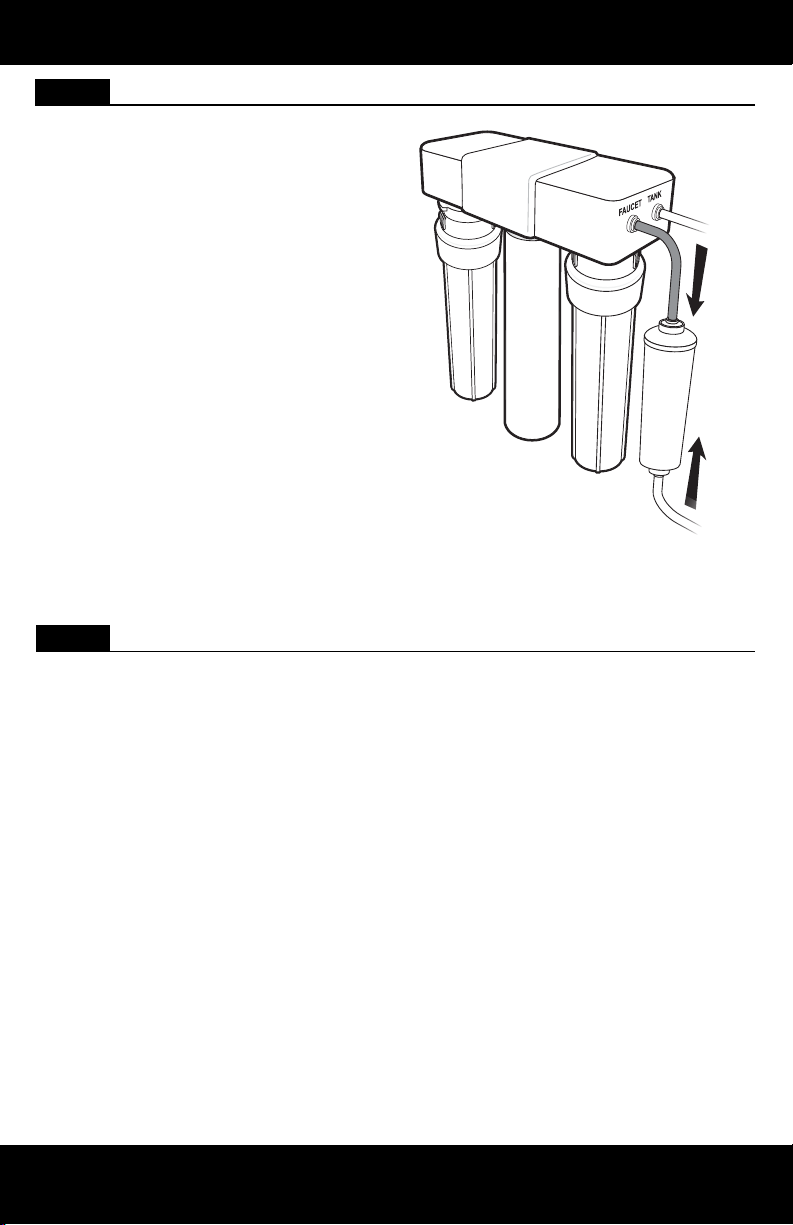

1. Insert the white 3/8" hose attached to
the faucet into the outlet connection of
the new Remineralizer by pressing the
hose in until it stops.
2. Connect the remaining hose end
(which has the opposite end connected
to the RO Manifold outlet labeled
“Faucet”) to the inlet portion of the
Remineralizer by pressing the hose in
until it stops.
Note: Be sure both tubes are inserted all
the way.
STEP 4 Flush and Check for Leaks
1. Turn off the dedicated faucet and turn on the cold water supply. Allow water tank to
rell completely.
Note: It will take 2 hours for the water tank to rell.
2. Once the tank has completely lled, inspect for leaks. If there are no leaks, ush the
remineralizer cartridge by turning on the dedicated faucet and allowing water to run
through the system until there is no pressure coming coming out of the dedicated
faucet.
Note: Do not drink ushed water.
3. Turn off the dedicated faucet and allow 2 hours for the pressure to build in the system.
Once complete, your system is ready for use.

• Rated capacity: 12 months depending on contaminant levels & usage.
Care
To clean system manifold, wipe exterior with a damp cloth. Do not use any strong abrasive
cleaning agent or solvent cleaner.
NOTICE
Safeguards
•If you experience a hose connection leak, disconnect and re-set the hose.
•Do not use with water that is microbiologically unsafe or of unknown water quality
without adequate disinfection before or after the system.
•Systems certied for cyst reduction may be used on disinfected waters that may contain
lterable cysts.
CARE & SAFEGUARDS
4
Scan to view the AO-US-RO-4000 replacement video.
A. O. Smith Corporation
11270 W Park Pl #170, Milwaukee, WI 53224
877.333.7108

AO-US-RO-MB-R
REMINERALIZADOR
PARA USAR CON AO-US-RO-4000
AO-US-RO-RM-R
SI NECESITA AYUDA O TIENE ALGUNA CONSULTA, NOSOTROS NOS ENCARGAMOS. LLÁMENOS AL 877.333.7108.
NO ES NECESARIO QUE VUELVA A LA TIENDA.
Manual de reemplazo

¿NECESITAS AYUDA? LLÁMANOS AL 877.333.7108
2GUÍA DE INSTALACIÓN
1. Cierre la válvula de agua FRÍA. Para liberar la presión del sistema, gire la llave dedicada
hasta que se detenga el ujo de agua.
2. Desempaque el repuesto de remineralizador y retire el plástico.
PASO 1 Prepare para la instalación
PASO 2 Retire el remineralizador y desconecte el tubo
1. Una vez que se haya drenado el tanque
y ya no esté presurizado, retire el
tubo de 3/8" de la entrada y salida del
remineralizador. Para hacerlo, empuje
el collarín hacia abajo y afírmelo
mientras retira el tubo.
2. Deseche el cartucho de remineralizador
antiguo.

¿NECESITAS AYUDA? LLÁMANOS AL 877.333.7108
3
GUÍA DE INSTALACIÓN
PASO 3 Vuelva a conectar los tubos e instala el nuevo remineralizador

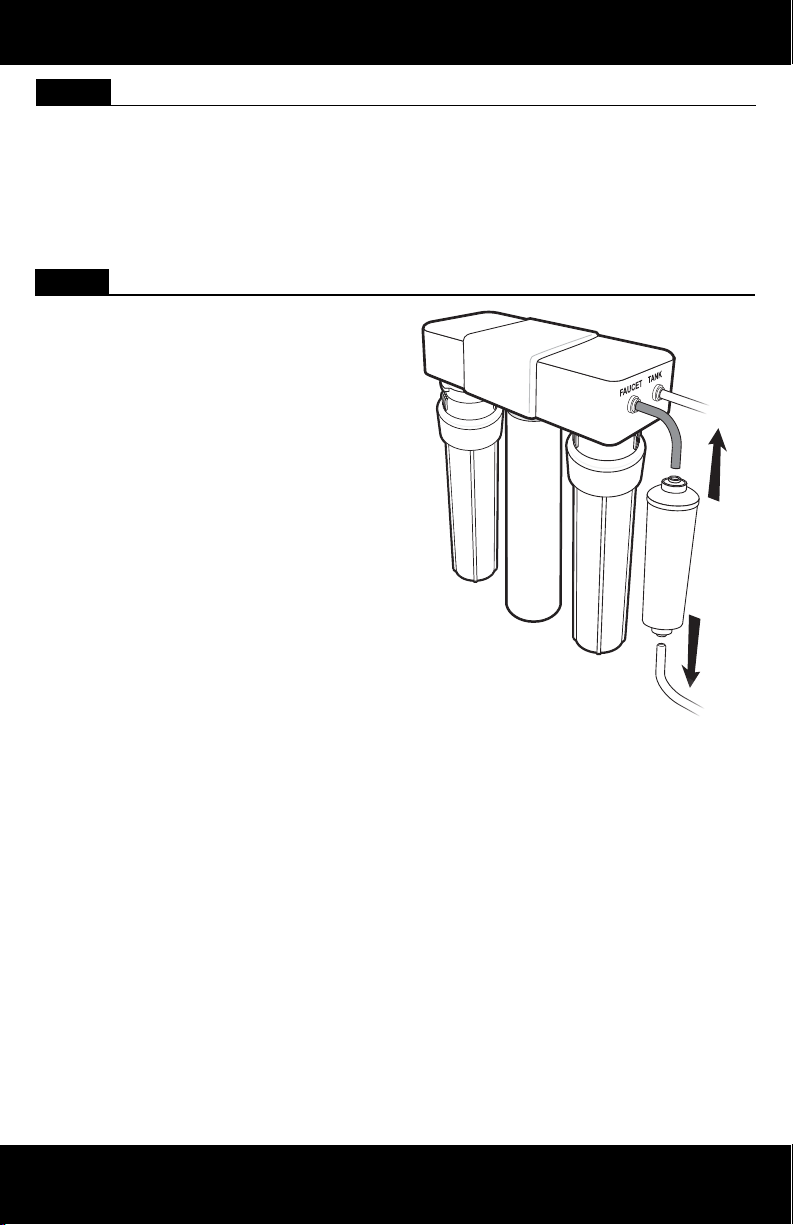

1. Inserte la manguera blanca de 3/8"
instalada en la llave en la conexión
de salida del nuevo remineralizador;
para esto, presione la manguera hacia
adentro hasta que se detenga.
2. Conecte el extremo restante de la
manguera (que tiene el extremo
opuesto conectado a la salida del
colector de OI etiquetado “Faucet”
[Llave]) a la parte de entrada del
remineralizador; para esto, presione la
manguera hasta que se detenga.
Nota: Asegúrese de que ambos tubos
estén insertados completamente.
PASO 4 Enjuague y revise si hay fugas
1. Cierre la llave dedicada y abra el suministro de agua fría. Deje que se llene
completamente el tanque.
Nota: El tanque de agua tardará 2 horas en rellenarse.
2. Una vez que se haya llenado completamente el tanque, inspeccione si hay fugas. Si no
hay fugas, abra la llave dedicada y permita que el agua uya por el sistema hasta que no
salga presión de la llave dedicada para enjuagar los cartuchos de ltro.
Nota: No beba el agua de enjuague.
3. Cierre la llave dedicada y deje que la presión se acumule en el sistema durante 2 horas.
Una vez listo, su sistema está listo para usar.

4
A. O. Smith Corporation
11270 W Park Pl #170, Milwaukee, WI 53224
877.333.7108
CUIDADO Y RESGUARDOS
Escanee para ver el video de reemplazo de
AO-US-RO-4000.
Cuidado
Para limpiar el colector del sistema, limpie el exterior con un paño húmedo. No use
agentes de limpieza abrasivos y fuertes ni limpiadores con solventes.
AVISO
Resguardos
•Si tiene una fuga en la conexión de la manguera, desconéctela y vuelva a jar la
manguera.
•No usar con agua que no sea microbiológicamente segura o cuya calidad sea
desconocida sin la desinfección adecuada antes o después de usarla en el sistema.
•Es posible usar sistemas certicados para la reducción de quistes en aguas
desinfectadas que puedan tener quistes ltrables.
• Capacidad nominal: 12 meses, según el nivel de contaminantes y el uso.

Replacement Manual
REVERSE OSMOSIS
MEMBRANE
FOR USE WITH AO-US-RO-4000
AO-RO-RM-R
IF YOU NEED HELP OR HAVE A QUESTION,WE’VE GOT YOU COVERED. GIVE US A CALL AT 877.333.7108
PLEASE DO NOT RETURN TO THE STORE.

INSTALLATION GUIDE
2
1. Turn off COLD water valve. Release pressure from system by turning on dedicated faucet
until water stops owing.
2. Unbox membrane replacement and remove the protective cap from the head of the
membrane.
STEP 1 Prepare for Installation
STEP 2 Remove Hose
1. Disconnect the 1/4" red hose from the drain port on
membrane lter elbow by pushing down on the collar
while pulling plug with your other hand.
2. Remove and discard the ow restrictor.
Note:
Do not discard plastic elbow.
1
2
STEP 3 Remove Membrane Cartridge
1. Remove the middle membrane cartridge from
the system manifold by rotating the sump to the
left and pulling down.
2. Discard the old membrane cartridge.
1
2
NEED HELP? GIVE US A CALL 877.333.7108

INSTALLATION GUIDE 3

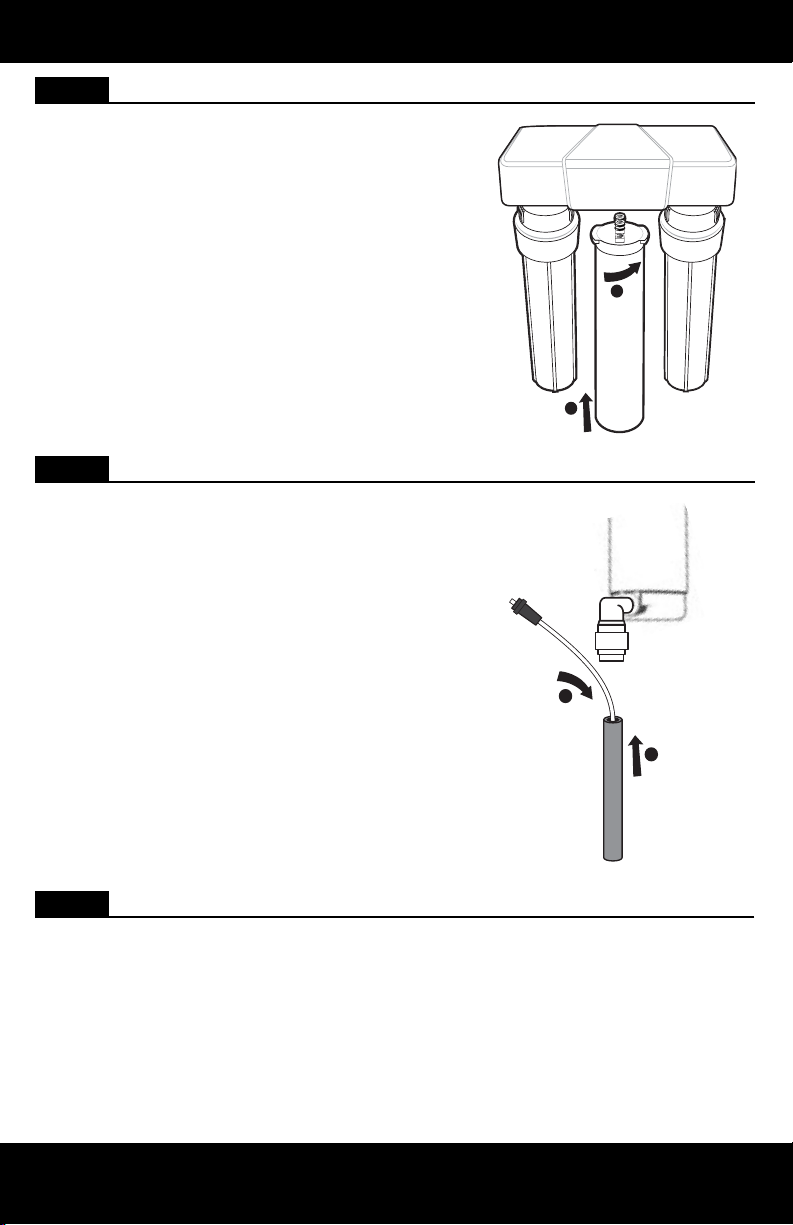

STEP 4 Attach New Membrane Cartridge
1. Take the new membrane cartridge from the
packaging and remove the protective cap from the
head of the membrane.
2. Attach membrane cartridge to the bottom of the
system manifold, making sure all connection points
are aligned. Push the top of the membrane up and
into the bottom of the manifold. Turn the sump
toward the right to tighten. Ensure the sump is fully
attached and locked.
STEP 5 Install New Tubing
1. Insert the new ow restrictor into the red 1/4"
tubing. Push red tubing into the drain port elbow
on membrane lter.
Note: Be sure red tube and elbow are inserted all the
way.
1
2
1
2
STEP 6 Flush and Check for Leaks
1. Slowly turn on the cold water supply. Turn on the dedicated faucet and allow system to
ush for 24 hours.
Note: Do not drink ushed water.
2. Once the system has been ushed, turn off the dedicated faucet and allow water tank to
rell completely.
Note: It will take 2 hours for the water tank to rell.
3. Once the tank has completely lled, inspect for leaks. Once complete, your system is
ready for use.
NEED HELP? GIVE US A CALL 877.333.7108

System tested and certied by WQA to NS/ANSI Standard 58 for
the reduction claims specied on Performance Data Sheet and
at www.WQA.org.
• Rated capacity: 12 months depending on contaminant levels & usage.
Care
To clean system manifold, wipe exterior with a damp cloth. Do not use any strong abrasive
cleaning agent or solvent cleaner.
NOTICE
Safeguards
•If you experience a hose connection leak, disconnect and re-set the hose.
•Do not use with water that is microbiologically unsafe or of unknown water quality
without adequate disinfection before or after the system.
•Systems certied for cyst reduction may be used on disinfected waters that may contain
lterable cysts.
CARE & SAFEGUARDS
4
Scan to view the AO-US-RO-4000 replacement video.
A. O. Smith Corporation
11270 W Park Pl #170, Milwaukee, WI 53224
877.333.7108
For the full list of contaminants ltered, scan to view
the AO-US-RO-4000 Performance Data Sheet.
