A&D UA-767 Plus BT Operating and maintenance manual

Digital Blood Pressure Monitor
Model UA-767 BT
Instruction Manual
Manuel d ’ instructions
Manual de Instrucciones
Manuale di Istruzioni
Bedienungsanleitung
Gebruiksaanwijzing
使用手册
1WMPD4001357B

Italiano 1
Indice
Ai Nostri Cari Clienti ............................................................. 2
Norme Precauzionali............................................................. 2
Precauzioni........................................................................... 2
Identificazione Delle Parti ..................................................... 3
Simboli ................................................................................. 4
Utilizzo del Monitor .............................................................. 5
Come installare/Cambiare le batterie ............................... 5
Come collegare il tubo di aria .......................................... 5
Come fissare il bracciale .................................................. 6
Istruzioni per l’esecuzione di misurazioni corrette ........... 6
Misurazione..................................................................... 6
Dopo la misura ................................................................ 6
Misurazioni........................................................................... 7
Misurazione standard ...................................................... 7
Misurazione della pressione sistolica desiderata .............. 8
Note per una misurazione corretta................................... 8
Cosa è un battito cardiaco irregolare .................................... 9

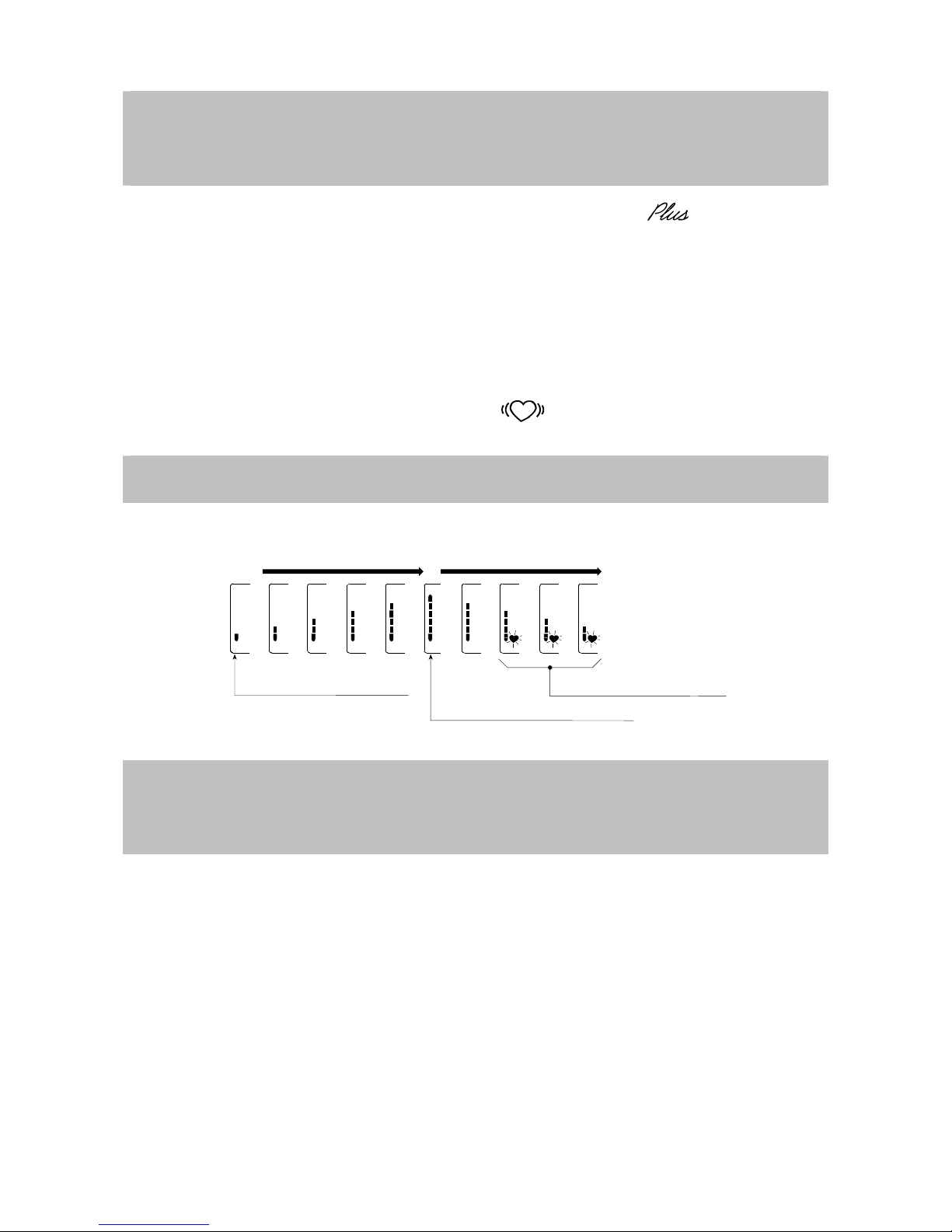

Indicatore a barre di pressione.............................................. 9
Funzionamento della connessione wireless ......................... 9
Parlando di Pressione Sanguigna......................................... 10
Cosa si intende per pressione sanguigna? ...................... 10
Cosa si intende per ipertensione e come si controlla?..... 10
Perché misurare la pressione sanguigna a domicilio? ..... 10

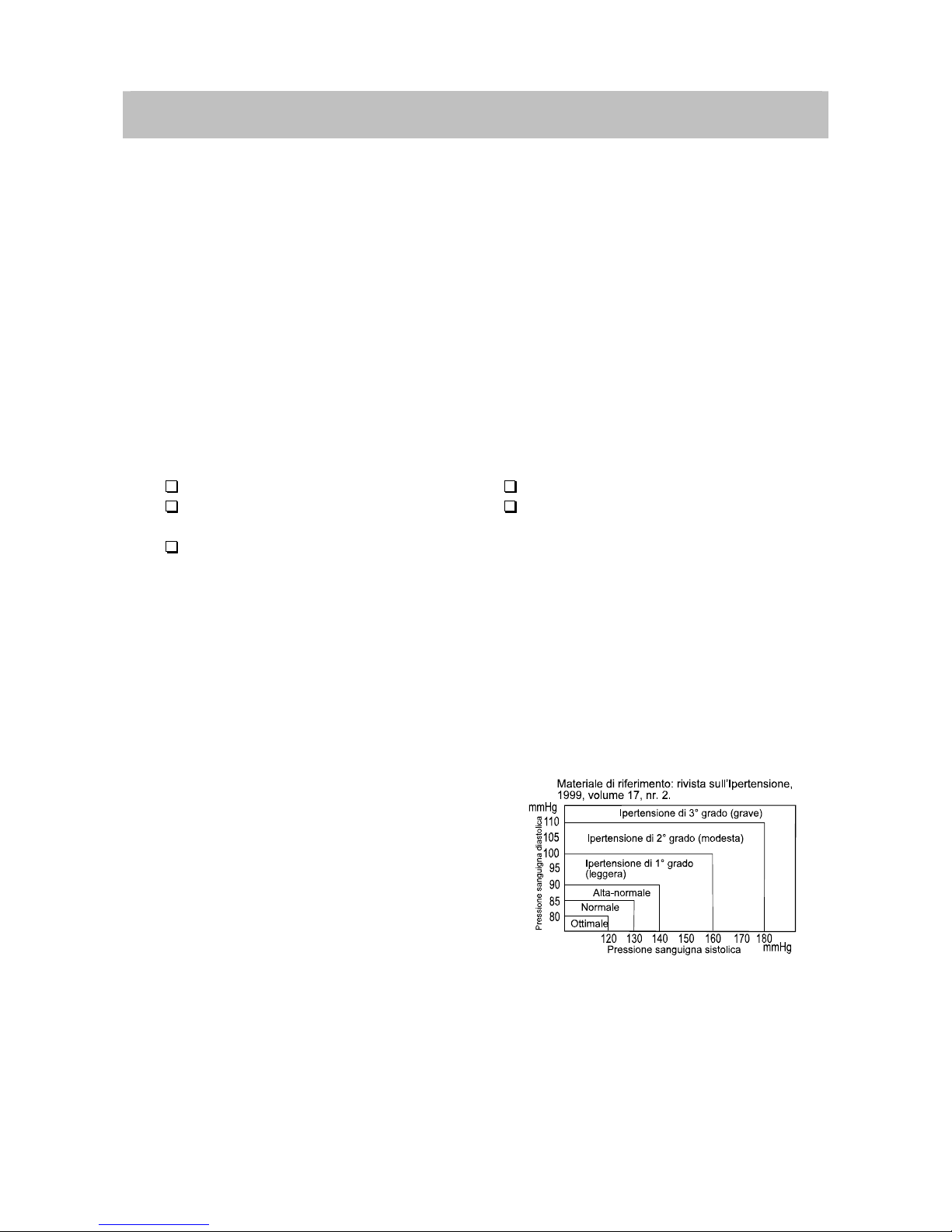

Classifica della pressione sanguigna da parte di “OMS”..... 10
Variazioni della pressione sanguigna ............................. 10
Localizzazione Guasti ......................................................... 11
Manutenzione..................................................................... 12
Dati Tecnici ........................................................................ 12
Tabella sulla compatibilità elettromagnetica (ECM).............. 13

Italiano 2
Ai Nostri Cari Clienti
Congratulazioni per l’acquisto del nostro Monitor della Pressione Sanguigna
A&D, uno dei dispositivi più avanzato che sia disponibile attualmente nel
mercato. Concepito per una facilità di uso ed alta precisione, il nostro prodotto
Vi aiuterà a controllare la Vostra pressione sanguigna ogni giorno.
Vi raccomandiamo di leggere con cura questo manuale prima di
utilizzarlo per la prima volta.
Norme Precauzionali
Il dispositivo è conforme alla Direttiva Europea CEE 93/42 per i Prodotti ad
utilizzo medico. Quanto sopra è evidenziato dal marchio di conformità .
(0366: Numero di riferimento dell'ente certificatore)
L'apparecchio è conforme alla direttiva obbligatoria EMC 89/336/CEE
(compatibilità elettromagnetica). Il WML-40AH è approvato secondo la direttiva
R&TTE per modulo trasmettitore con contrassegno , prodotto da
MITSUMI e integrato nel prodotto OEM.
L'apparecchio è conforme alla sezione 15 delle normative FCC e contiene
FCC ID POOWML-C40.
Conformità alle Industria il Canada.
IC: 4250A-WMLC40.
Il presente dispositivo deve essere utilizzato esclusivamente da persone
adulte. Tenere fuori dalla portata di neonati o bambini.
Ambiente d'utilizzo
Il dispositivo è idoneo per utilizzo nelle abitazioni.
Precauzioni
Il presente dispositivo è stato realizzato utilizzando componenti di precisione.
Si raccomanda di evitare condizioni estreme di temperatura, umidità, luce
solare diretta, urti o polvere.
Pulire il dispositivo utilizzando un panno soffice ed asciutto. Evitare l’utilizzo di
solventi, alcool, benzine o panni umidi.
Evitare di piegare eccessivamente il bracciale o di riporre il tubo avvolto per
lunghi periodi, poiché quanto sopra potrebbe ridurre la durata dei componenti.
Il dispositivo ed il bracciale a pressione non sono impermeabili. Evitare che
pioggia, sudore ed acqua possano inumidirli.
Nel caso in cui il dispositivo sia utilizzato in prossimità di apparecchi televisivi,
forni a microonde, cellulari, raggi X o di altri dispositivi con forti campi elettrici,
le misurazioni potrebbero non risultare precise.
Le apparecchiature, le parti e le batterie usate non devono essere trattate
quali normali rifiuti domestici. Devono quindi essere smaltiti in conformità alle
normative in vigore.

Italiano 3

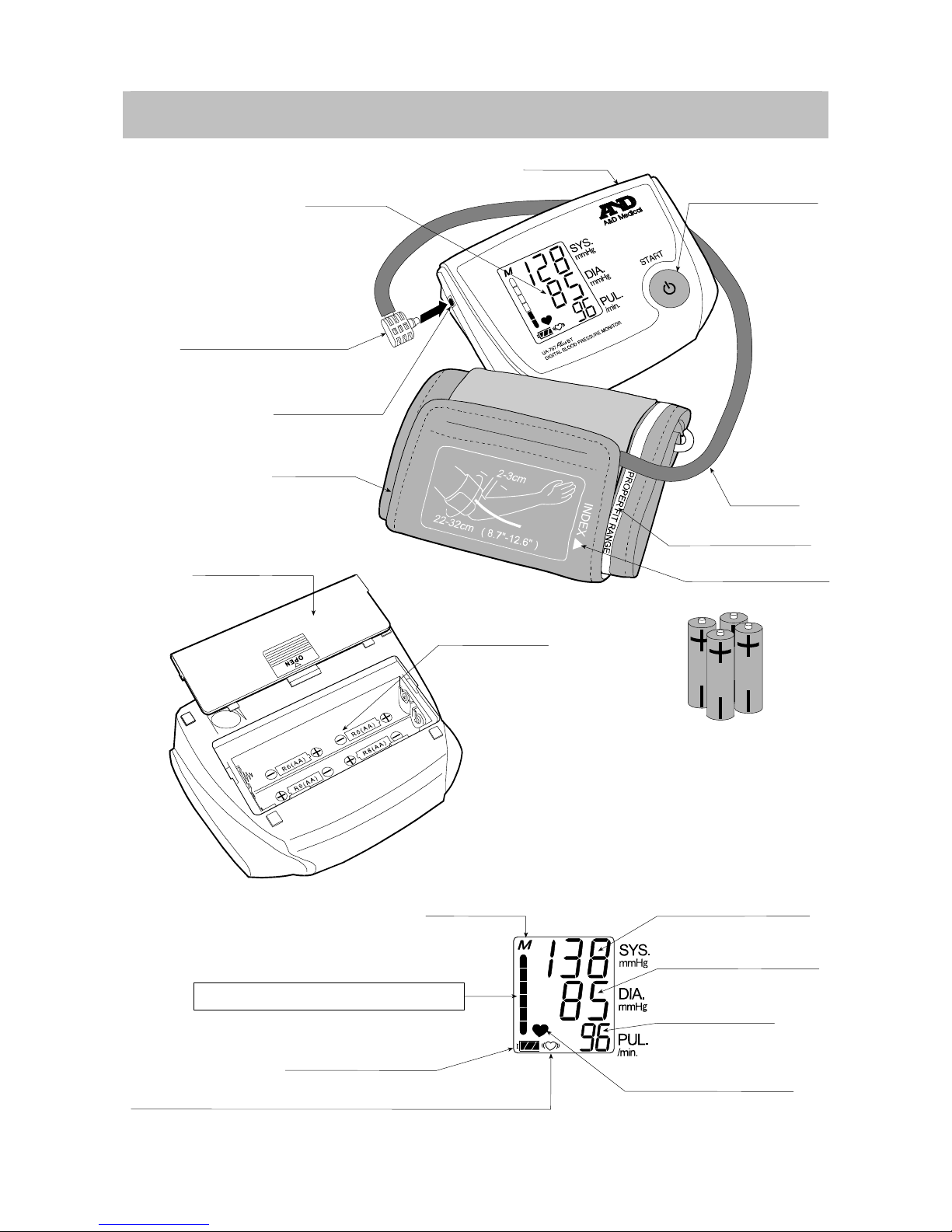

Identificazione Delle Parti
Display
Presa d’aria
Jack a CC Pulsante START
(AVVIO)
Tubo
dell’aria
Indicatore di indice
Gamma
adatta adeguata
Spina attacco aria
Bracciale
Batterie 1,5 V
(R6P o AA)
Coperchio
vano batterie
Vano batterie
Parte del Display
Indicatore di pressione
Pressione sistolica
Pressione diastolica
Battiti cardiaci
Indicatore batterie
Indicatore I.H.B. (indicatore di battito cardiaco irregolare)
Indicazione del cuore
MEMORIA

Italiano 4

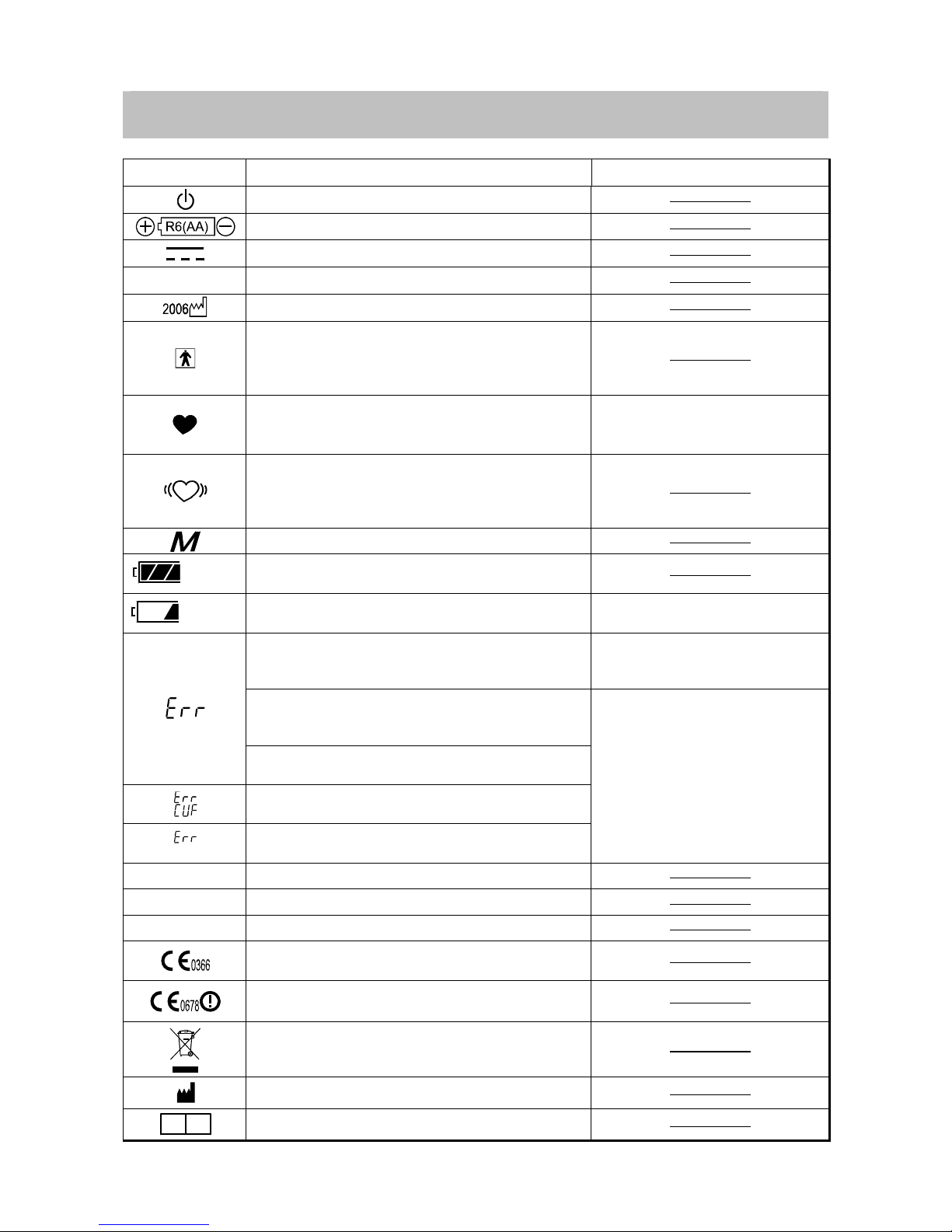

Simboli
Simboli Funzione/Significato Azione raccomandata
Modalità standby e accensione
Guida all'installazione delle batterie
Corrente continua
SN Numero di matricola
Data di produzione
Tipo BF: dispositivo, bracciale e tubetti
sono stati progettati al fine di garantire una
protezione particolare contro eventuali
scosse elettriche.
Indicazione visualizzata durante la fase di
misurazione. Lampeggia durante il
rilevamento della frequenza cardiaca.
La misurazione è in corso.
Rimanere fermi il più
possibile
Indicatore di battito cardiaco irregolare.
Rileva i battiti cardiaci irregolari o qualsiasi
movimento corporeo eccessivo durante la
fase di misurazione.
Misurazioni precedenti MEMORIZZATE
Full Battery Indicatore dell'alimentazione della batteria
durante la misurazione
Low Battery Qualora lampeggi, indica che le batterie
sono scariche
Qualora l’indicatore lampeggi,
sostituire tutte le batterie.
Valore della pressione irregolare, a causa
di movimenti durante la misurazione.
Rieseguire la misurazione.
Mantenersi quanto possibile
fermi durante la misurazione.
Le misurazioni sistoliche e diastoliche
rientrano nel valore di 10 mmHg l’una
dall’altra.
Il valore di pressione non è aumentato
durante l’ il gonfiamento
Il bracciale non è allacciato in modo
corretto.
PUL. DISPLAY ERROR
Il battito non è stato rilevato in modo
corretto
Allacciare adeguatamente il
bracciale e rieseguire la
misurazione.
SYS Pressione sistolica del sangue in mmHg.
DIA Pressione diastolica del sangue in mmHg.
PUL./min Battiti cardiaci al minuto
Etichetta Direttiva CE sui dispositivi
medici.
R&TTE Etichetta su apparecchiature radio e
terminali di telecomunicazioni
Etichetta Direttiva WEEE
Produttore
REPEC Rappresentante UE

Italiano 5
Utilizzo del Monitor
Come installare/Cambiare le batterie
1. Spostare il coperchio del vano batterie in
alto per aprirlo.
2. Rimuovere le vecchie batterie ed inserire le
nuove batterie nel vano batterie, procedendo
come mostrato, rispettando le polarità (+) e (-).
3. Spostare il coperchio del vano batterie in basso
per chiuderlo.
Utilizzare solo le batterie R6P o AA.
ATTENZIONE
Inserire le batterie come indicato nello scompartimento della batteria. In caso contrario,
l'apparecchio non funzionerà.
Quando (simbolo BATTERIE SCARICHE) lampeggia sul display, sostituire tutte le batterie.
Non mischiare batterie nuove con batterie vecchie, onde evitare di ridurre la durata delle
batterie o causare malfunzionamenti del dispositivo.
Il simbolo (simbolo di BATTERIE SCARICHE) non viene visualizzato in caso di batterie scariche.
La durata delle batterie varia in base alla temperatura ambiente e potrebbe risultare ridotta
in caso di basse temperature.
Utilizzare solamente le batterie di tipo specificato. Le batterie fornite in dotazione al
dispositivo sono a solo scopo di prova delle prestazioni del monitor e la loro durata potrebbe
essere breve.
Togliere le batterie nel caso in cui il dispositivo non debba essere utilizzato per lunghi
periodi. Le batterie potrebbero infatti essere soggette a perdite, causando quindi dei
malfunzionamenti.
I dati memorizzati vengono cancellati quando le batterie sono rimosse.
Come collegare il tubo di aria
Inserire fermamente la spina attacco d’aria nella presa dell’aria.
Procedura 1
Procedura 3
Procedura 2
Spina attacco d’aria
Presa d’aria
Tubo di aria

Italiano 6
Utilizzo del Monitor

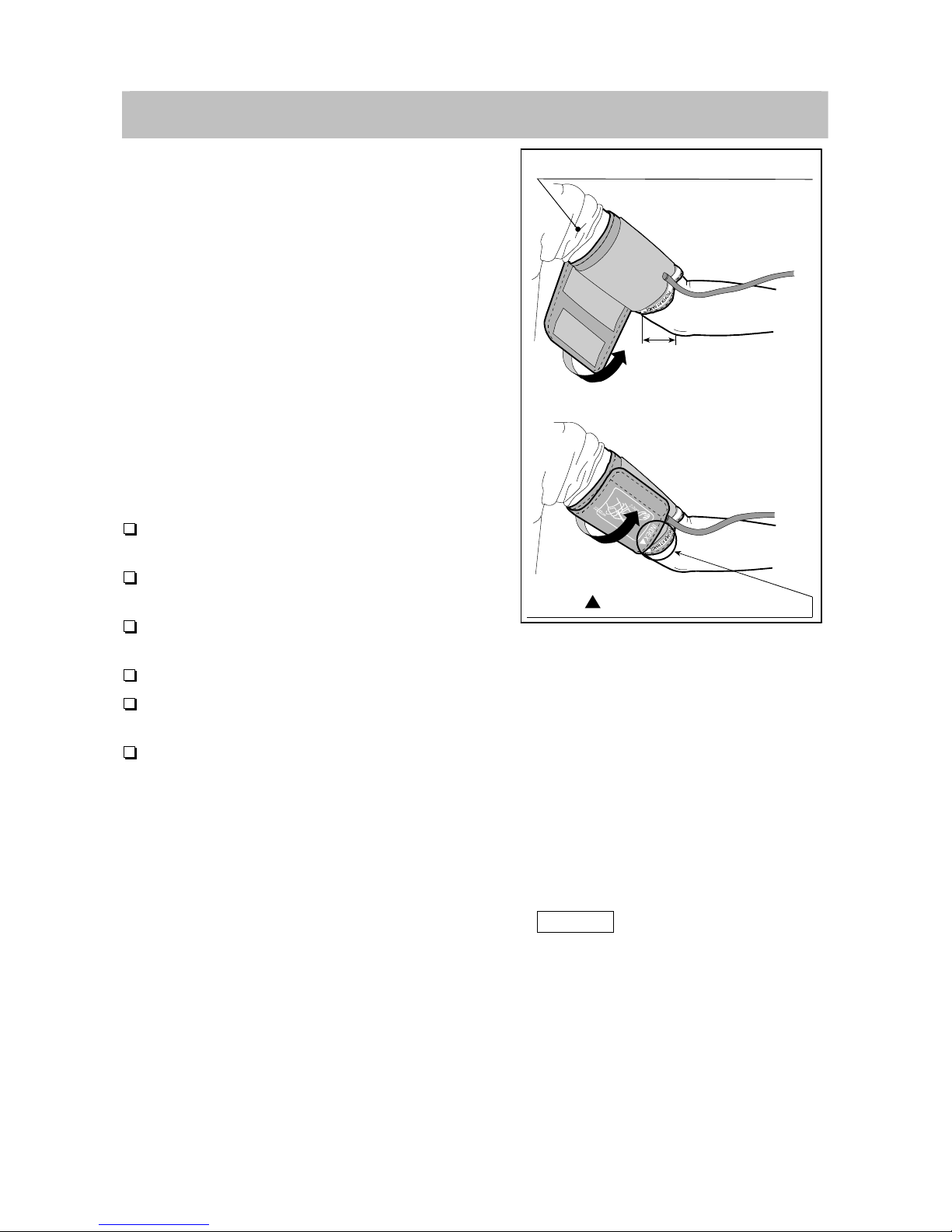

Come fissare il bracciale
1. Avvolgere il bracciale intorno al braccio
superiore, per circa 2-3 centimetri sopra il
gomito, come indicato. Applicare il bracciale
direttamente a contatto con la pelle, perché i
vestiti potrebbero causare errori di misura.
2. La compressione al braccio superiorecausata
dalla manica avvolta, può impedire una
lettura esatta.
3. Confermare che l’imdice ▲ sia diretto all’
interno della gamma adatta adeguata.
Istruzioni per l’esecuzione di
misurazioni corrette
A garanzia della miglior precisione nelle
misurazioni della pressione sanguigna:
Sedersi comodamente ad un tavolo.
Appoggiare il braccio sul tavolo.
Prima di procedere alla misurazione,
rilassarsi per 5-10 minuti.
Mettere il bracciale alla stessa altezza del
vostro cuore.
Durante la misurazione, mantenersi fermi e tranquilli.
Non effettuare la misurazione subito dopo aver eseguito esercizio fisico o aver fatto il
bagno. In tali casi, riposare per venti-trenta minuti prima di procedere alla misurazione.
Provare a misurare la vostra pressione sanguigna quotidianamente, approssimativamente
alla stessa ora.
Misurazione
Durante la misurazione, è normale sentire il bracciale a pressione stringere
decisamente. (Non preoccuparsi)
Dopo la misura
Dopo la misurazione, premere il pulsante di START (AVVIO) per spegnere lo
strumento. Rimuovere il bracciale e registrare i vostri dati.
Nota: L'apparecchio prevede una funzione d'interruzione automatica dell'alimentazione,
che disattiva automaticamente l'alimentazione, un minuto dopo la misurazione.
Dovete lasciare passare almeno dieci minutifra le misurazioni sulla stessa
persona.
Avvolgere la manica della camicia.
2 -3 cm
Avvolgere sul braccio superiore
Tubo di aria
Bracciale
Indice e gamma adatta adeguata

Italiano 7
Misurazioni
Il modello UA-767 BT è stato progettato per rilevare le pulsazioni e per gonfiare
automaticamente il bracciale a livello della pressione sistolica.
Nel caso in cui si preveda che la propria pressione sistolica superi 230 mmHg o si
utilizzi il bracciale piccolo opzionale, leggere la sezione "Misurazione della pressione
sistolica desiderata" riportata alla pagina successiva.

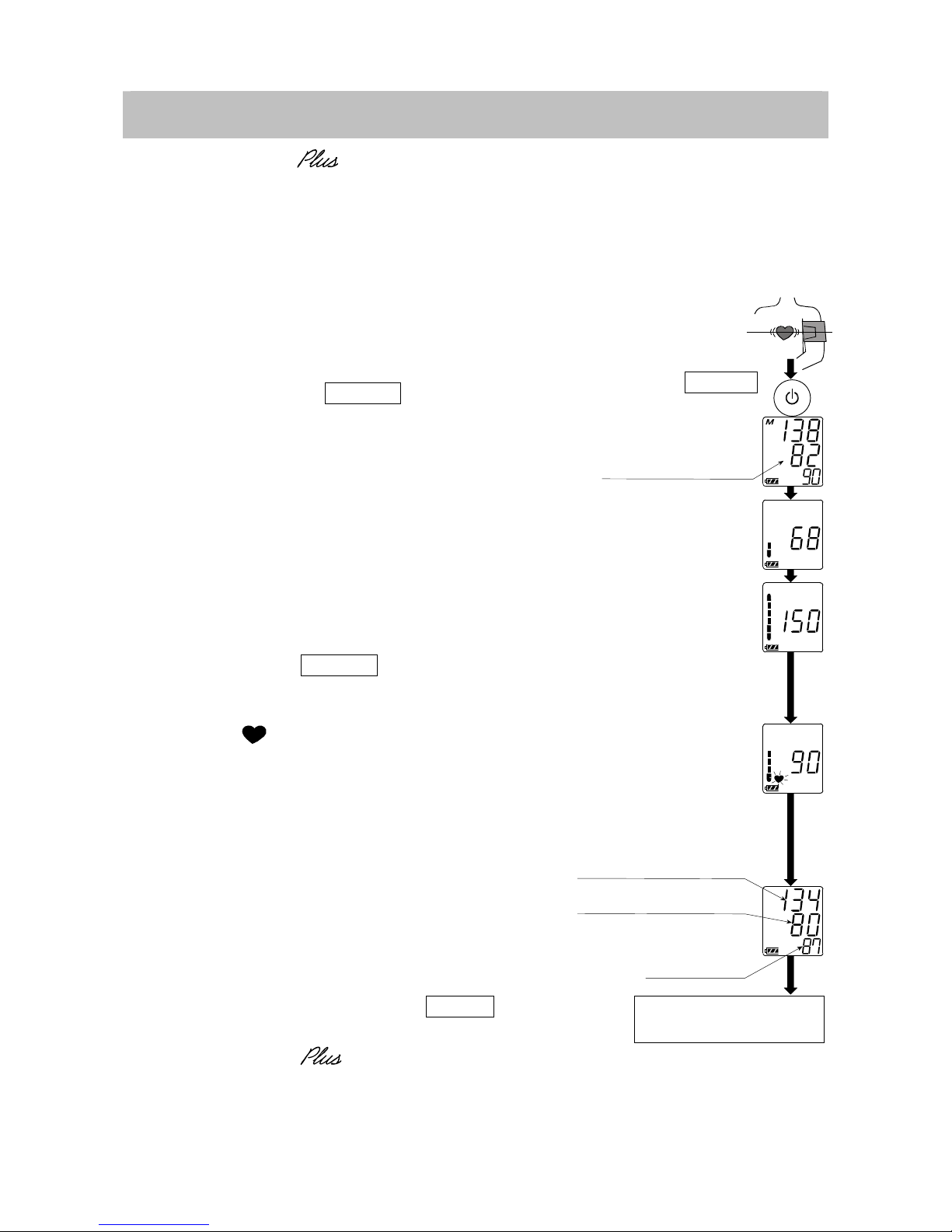

Misurazione standard
1. Posizionare il bracciale sul braccio (preferibilmente
sul braccio sinistro).
Durante la misurazione, stare fermi il più possibile.
2. Premere il pulsante START (AVVIO).
Gli ultimi dati di pressione sistolica e diastolica e la
velocità del battito cardiaco vengono visualizzati
brevemente. Poi la visualizzazione cambierà come
indicato nella figura riportata sulla destra, mentre
si avvia la misurazione. Il bracciale a pressione
inizierà a gonfiarsi. È normale sentirlo stringere
fortemente. Un indicatore a barre di pressione
viene visualizzato come illustrato nella figura a
destra, mentre si gonfia.
Nota: Nel caso in cui, in qualsiasi momento,
desideriate sospendere la pressione di
gonfiamento, premere nuovamente il
pulsante START (AVVIO).
3. Una volta completata la fase di gonfiamento, lo
sgonfiamento si avvierà automaticamente ed il
simbolo (simbolo del cuore) inizierà a
lampeggiare, indicando che la misurazione è in
corso. Una volta rilevato il polso, il simbolo
lampeggerà ad ogni battito cardiaco.
Nota: Nel caso in cui non si ottenga una
pressione corretta, il dispositivo inizierà
automaticamente a rigonfiarsi.
4. Una volta completata la misurazione, saranno
visualizzate le letture relative alla pressione
sistolica e diastolica e la frequenza cardiaca. Il
bracciale a pressione espellerà l’aria residua e si
sgonfierà completamente.
5. Premere nuovamente il pulsante START
(AVVIO) per disattivare l’alimentazione.
Nota: Il UA-767 BT è dotato di funzione automatica di spegnimento. Lasciar
trascorrere almeno dieci minuti prima di eseguire una seconda misurazione
sullo stesso persona. .
Al livello del cuore
Inizio della fase di
gonfiamento
Pressurizzazione
Misurazione in
corso
Pressione sistolica
Espulsione automatica
dei residui di aria
Pulsante START .
(AVVIO)
Ultimo dato
visualizzato all'inizio
Battiti/min.
Pressione diastolica

Italiano 8
Misurazioni
Misurazione della pressione sistolica desiderata
Attenersi alla presente procedura qualora si preveda che la pressione sistolica
superi 230 mmHg o si utilizzi il bracciale piccolo opzionale.
1. Sistemare il bracciale sul braccio (preferibilmente
sul braccio sinistro).
2. Premere e tenere premuto il
pulsante .START.(AVVIO) finché sarà
visualizzato un numero tra 30 e 40 mmHg
superiore a quelle della pressione
sistolica prevista.
3. Dopo aver raggiunto il valore desiderato,
rilasciare il pulsante .START.(AVVIO), la
misurazione inizierà. Proseguire quindi
con la misurazione della pressione
sanguigna come descritto alla pagina
precedente.
Note per una misurazione corretta
Sedersi in una posizione comoda. Disporre il braccio da usare per la
misurazione sul tavolo su un altro supporto in modo che il bracciale sia messo
alla stessa altezza del vostro cuore.
Rilassarsi per circa cinque - dieci minuti prima di effettuare una misurazione.
Se siete eccitati o depressi, la situazione influirà sulla misurazione, con un
valore di lettura più alto (o più basso) rispetto al valore della pressione
sanguigna normale e la frequenza cardiaca sarà più alta del normale.
La pressione sanguigna di un soggetto varia costantemente, secondo quello
che sta facendo e quello che ha mangiato. Ciò che avete bevuto può avere un
effetto molto forte e veloce sulla vostra pressione sanguigna.
Questo apparecchio basa le relative misurazioni sul battito del cuore. Se avete
un battito molto debole o irregolare del cuore, l’apparecchio può avere delle
difficoltà per determinare la vostra pressione sanguigna.
Se l'apparecchio rileva una circostanza anormale, arresterà la misurazione e
visualizzerà un simbolo di errore. Vedi Pagina 4 per la descrizione dei simboli.
Questo apparecchio per misurare la pressione sanguigna deve essere gestito
solo da adulti. Consultare il vostro medico prima di utilizzare questo
apparecchio su un bambino. Un bambino non deve utilizzare questo
apparecchio senza la supervisione di un adulto.
Per quanto riguarda la misurazione,
fare riferimento alla pagina
precedente.
Premere e tenere premuto il
pulsante START (AVVIO)
A livello del cuore
Alla visualizzazione della
pressione sistolica
richiesta, rilasciare il
pulsante

Italiano 9
Cosa è un battito cardiaco
irregolare
Il Monitor della Pressione Sanguigna modello UA-767 BT fornisce le
misurazioni della pressione sanguigna e del battito cardiaco anche se si
verifica un battito irregolare.
Un battito cardiaco irregolare viene definito come un battito del polso che varia
di 25% dalla media di tutti i battiti cardiaci durante la misurazione della
pressione sanguigna. È importante rilassarsi, rimanere fermi e non parlare
durante le misurazioni.
Nota: Vi raccomandiamo di contattare il vostro medico se viene indicato
frequentemente questo simbolo .
Indicatore a barre di pressione
L’indicatore controlla il progresso della pressione durante la misurazione.
Funzionamento della
connessione wireless
Dopo aver terminato la misurazione, la pressione sanguigna verrà visualizzata
automaticamente nell'apparecchio di monitoraggio. Non è necessario
effettuare alcuna operazione. Se l'apparecchio di monitoraggio non funziona
e/o non si trova nel raggio di azione del monitor della pressione sanguigna, il
valore di quest'ultima viene memorizzato nel monitor della pressione
sanguigna (max. 40 valori).
Gonfiamento completato
Pressurizzazione
Gonfiamento in corso Misurazione in corso
Depressurizzazione

Italiano 10
Parlando di Pressione Sanguigna
Cosa si intende per pressione sanguigna?
La pressione sanguigna è la forza esercitata dal sangue contro le pareti delle arterie.
La pressione sistolica si verifica nel momento in cui il cuore si contrae. La pressione
diastolica si verifica quando il cuore si dilata.
La pressione sanguigna viene misurata in millimetri di mercurio (mmHg). La
pressione sanguigna naturale è rappresentata dalla pressione base misurata di prima
mattina, a riposo e prima di assumere qualsiasi cibo o bevanda.
Cosa si intende per ipertensione e come si controlla?
L'ipertensione è una pressione sanguigna arteriosa alta rispetto ai livelli normali che,
se non sottoposta a controlli, può essere causa di diversi problemi di salute, inclusi
attacchi cardiaci.
È possibile tenere sotto controllo l’ipertensione variando lo stile di vita, evitando
situazioni di stress, con appositi farmaci secondo prescrizione medica.
Per prevenire l'ipertensione o per tenerla sotto controllo:
Non fumare. Eseguire esercizi a cadenza regolare.
Ridurre l’uso di sale ed evitare Sottoporsi a check-up fisici regolari.
cibi grassi.
Mantenere il proprio peso a livelli ottimali.
Perché misurare la pressione sanguigna a domicilio?
La pressione sanguigna misurata in clinica o presso uno studio medico può essere
causa di stati d'ansia che possono portare a letture elevate, con livelli 25 - 30 mmHg
superiori rispetto ai livelli riscontrabili in caso di misurazioni eseguite a domicilio. La
misurazione eseguita a domicilio riduce gli effetti negativi sulle letture della pressione
sanguigna, dovuti a influenze esterne, integra le letture mediche e fornisce uno
storico sulla pressione sanguigna più accurato e completo.
Classifica della pressione sanguigna da parte di “OMS”
Gli standard per l’analisi della pressione
sanguigna alta, indipendentemente dall’età,
sono stati stabiliti dal Organizzazione
Mondiale della Sanità (OMS), come
mostrato nella tabella di seguito riportata.
Variazioni della pressione
sanguigna
La pressione sanguigna di un paziente può
variare notevolmente su base quotidiana
o stagionale. Può variare da 30 - 50 mmHg dovuto alle varie circostanze durante il
giorno. Nei pazienti soggetti ad ipertensione, le variazioni sono anche più
pronunciate.

Italiano 11
Normalmente, la pressione sanguigna aumenta
durante il lavoro o sbalza e scende ai minimi
livelli durante il sonno. Pertanto, evitare di
preoccuparsi eccessivamente dei risultati della
misurazione.
Effettuare le misurazioni quotidianamente, alla
stessa ora, procedendo come descritto nel
presente manuale per conoscere lapropria
pressione sanguigna normale. L’esecuzione di
molte letture permette di ottenere uno storico
sulla pressione sanguigna più completo.
Annotare la data e l’ora della registrazione della pressione sanguigna. Consultare il
medico al fine di interpretare correttamente i dati relativi alla pressione sanguigna.
Localizzazione Guasti
Problema Causa probabile Misura correttiva
Le batterie sono scariche. Sostituire tutte le batterie con batterie
nuove.
Sul display, non viene
visualizzato nulla,
nemmeno
all’accensione. I poli delle batterie sono
posizionati in modo errato.
Posizionare le batterie in modo tale
che i poli positivo e negativo
combacino con quelli indicati sul
bracciale.
Il bracciale non si
gonfia.
Il voltaggio delle batterie è
troppo basso. (simbolo di
BATTERIA SCARICA)
lampeggia. [In caso di batterie
completa-mente scariche, il
simbolo non sarà visualizzato].
Sostituire tutte le batterie con batterie
nuove.
Il bracciale non è fissato in
modo adeguato. Fissare il bracciale in modo adeguato.
Durante la fase di misurazione,
avete mosso il braccio o il
corpo.
Durante la fase di misurazione,
rimanere fermi e tranquilli.
La posizione del bracciale non è
corretta.
Sedersi comodamente e rimanere
fermi.
Sollevare il braccio affinché il
bracciale si posizioni allo stesso
livello del cuore.
Il dispositivo non
esegue la
misurazione. Le
letture mostrano valori
eccessivamente alti o
bassi.
Nel caso in cui il battito cardiaco sia
molto debole o irregolare, il
dispositivo potrebbe trovare delle
difficoltà nel determinare la pressione
sanguigna.
Il valore è diverso da quello
misurato in clinica o presso lo
studio medico.
Far riferimento al punto 3: “Perché
misurare la pressione sanguigna a
domicilio”.
Vari
Rimuovere le batterie. Riposizionarle
correttamente e rieseguire la
misurazione.
Nota: Nel caso in cui le azioni sopra riportate non risolvano il problema, contattare il rivenditore.
Non tentare di aprire o riparare questo prodotto autonomamente, perché si rischia di
invalidare la garanzia.

Italiano 12
Manutenzione
Non aprire il dispositivo.Include componenti elettrici delicati ed un
sofisticato impianto ad aria che potrebbero danneggiarsi. Nel caso in cui
non riusciate a risolvere il problema anche dopo aver eseguito quanto
riportato nelle istruzioni al capitolo Localizzazione guasti, richiedete un
servizio di assistenza al vostro fornitore o al reparto assistenza di A&D. Il
gruppo di servizio A&D fornirà delle informazioni tecniche, le unità ed i
pezzi di ricambio ai fornitori autorizzati.
Il dispositivo è stato concepito e fabbricato per una lunga durata di
servizio. Tuttavia si raccomanda di fare controllare il monitor ogni 2 anni,
per garantire un funzionamento e precisione normali. Contattare in
questo caso il rivenditore autorizzato o A&D per la manutenzione.
Dati Tecnici
Tipo UA-767PBT / UA-767PBT-G
Metodo di misurazione Misurazione oscillometrica
Range di misurazione Pressione: 20-280 mmHg
Polso: 40-200 battiti/minuto
Precisione della misurazione Pressione: ±3 mmHg o 2%,
Polso: ±5%
Alimentazione 4 batterie da 1,5V (R6P o AA)
Classificazione Tipo BF
Test clinici In conformità ad ANSI / AAMI SP-10 1987
EMC IEC 60601-1-2: 2001
Comunicazione wireless WML-40AH (MITSUMI Electronics Co. Ltd.)
Memoria dati Le ultime 30 misurazioni
Condizioni d’esercizio da +10°C a +40°C/ da RH 30% a RH 85%
Condizioni di stoccaggio da -10°C a + 60°C /da RH 30% a RH 85%
Dimensioni Circa 147 (Larghezza) x 64 (Altezza) x 110
(Diametro) mm, bracciale escluso
Peso: Circa 300 g, batterie escluse
Nota: Le specifiche sono soggette a variazione, senza previa notifica.

Italiano 13
Le apparecchiature elettromedicali richiedono speciali precauzioni per quanto riguarda la compatibilità
elettromagnetica (EMC) e devono essere installate e messe in servizio secondo le informazioni in materia di EMC
fornite di seguito.
Apparecchi per la comunicazione in radiofrequenza portatili e mobili (p.es. telefoni cellulari) possono influire
negativamente sulle apparecchiature elettromedicali.
L’utilizzo di accessori e cavi diversi da quelli specificati (diversi dai pezzi originali boso) possono avere come
conseguenze un aumento delle emissioni o una riduzione dell’immunità dell’apparecchio.
Guida e dichiarazione del fabbricante – emissioni elettromagnetiche
L’apparecchio A&D è destinato all’utilizzo negli ambienti elettromagnetici specificati di seguito. Spetta al cliente
o all’utente dell’apparecchio A&D accertarsi che l’apparecchio sia utilizzato in un ambiente consono.
Test sulle emissioni Conformità Ambiente elettromagnetico – guida
Emissioni di radiofrequenza
CISPR 11
Gruppo 1
L’apparecchio A&D utilizza energia a radiofrequenza
solo per il suo funzionamento interno. Pertanto, le sue
emissioni di radiofrequenza sono molto basse e tali da
non causare alcuna interferenza in apparecchiature
elettroniche situate nei pressi.
Emissioni di radiofrequenza
CISPR 11
Classe B
Emissioni armoniche
CEI 61000-3-2
Classe A
Variazioni di tensione/
emissioni di sfarfallio
CEI 61000-3-3
Conforme
L’apparecchio A&D è indicato per l’uso in tutti i tipi di
ambienti, compresi ambienti abitativi e quelli collegati
direttamente alla rete di alimentazione pubblica a bassa
tensione che serve edifici adibiti ad uso residenziale.
Distanze di separazione consigliate tra apparecchi per la comunicazione in
radiofrequenza portatili e mobili e l’apparecchio A&D
L’apparecchio A&D è destinato all’utilizzo in ambienti elettromagnetici in cui i disturbi a radiofrequenza irradiati
siano controllati. Il cliente o l’utente dell’apparecchio A&D può contribuire alla prevenzione delle interferenze
elettromagnetiche mantenendo una distanza minima tra gli apparecchi per la comunicazione in radiofrequenza
(trasmettitori) portatili e mobili e l’apparecchio A&D sulla base delle indicazioni fornite di seguito, secondo la
potenza di uscita massima degli apparecchi per la comunicazione.
Distanza di separazione in funzione della frequenza del trasmettitore
m
Potenza di uscita
nominale massima
del trasmettitore
W
da 150 kHz a 80 MHz
d = 1,2 P
da 80 MHz a 800 MHz
d = 1,2 P
da 800 MHz a 2,5 GHz
d = 2,3 P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Per trasmettitori la cui potenza di uscita nominale massima non è tra quelle sopra elencate, la distanza di
separazione consigliata d in metri (m) può essere determinata tramite l’equazione pertinente alla frequenza del
trasmettitore, dove p è la potenza di uscita nominale massima del trasmettitore espressa in watt (W) secondo i
dati forniti dal fabbricante del trasmettitore.
NOTA 1 A 80 MHz e 800 MHz, vale la distanza di separazione per la gamma delle frequenze superiore.
NOTA 2 Queste linee direttrici potrebbero non valere in tutte le situazioni. La propagazione elettromagnetica è
negativamente influenzata dall’assorbimento e dalla riflessione da parte di strutture, oggetti e persone.

Italiano 14
Guida e dichiarazione del fabbricante – immunità elettromagnetica
L’apparecchio A&D è destinato all’utilizzo negli ambienti elettromagnetici specificati di seguito. Spetta al cliente
o all’utente dell’apparecchio A&D accertarsi che l’apparecchio sia utilizzato in un ambiente consono.
Test
di immunità
Livello test
CEI 60601
Livello di
conformità Ambiente elettromagnetico –
guida
Apparecchi per la comunicazione in
radiofrequenza portatili e mobili non devono
essere utilizzati ad una distanza da
qualsiasi parte dell’apparecchio A&D,
compresi i cavi, inferiore alla distanza di
separazione calcolata dall’equazione
pertinente alla frequenza del trasmettitore
Distanza di separazione consigliata:
Radiofrequenza
condotta
CEI 61000-4-6
3 V
rms
da 150 kHz a 80 MHz
3 V
rms
d = 1,2
P
Radiofrequenza
irradiata
CEI 61000-4-3
3 V/m
da 80 MHz a 2,5 GHz
3 V/m d = 1,2
P da 80 MHz a 800 MHz
d = 2,3 P da 800 MHz a 2,5 GHz
dove Pè la potenza di uscita nominale
massima del trasmettitore espressa in watt
(W) secondo i dati forniti dal fabbricante del
trasmettitore e dè la distanza di
separazione consigliata in metri (m).
Le intensità di campo da trasmettitori in
radiofrequenza fissi, come determinate da un
rilevamento elettromagnetico in loco,
a
deve
risultare inferiore al livello di conformità in
ciascuna gamma delle frequenze.
b
Possono verificarsi interferenze
in prossimità di apparecchiature
recanti il seguente simbolo:
NOTA 1 A 80 MHz e 800 MHz, vale la gamma delle frequenze superiore.
NOTA 2 Queste linee direttrici potrebbero non valere in tutte le situazioni. La propagazione elettromagnetica è
negativamente influenzata dall’assorbimento e dalla riflessione da parte di strutture, oggetti e persone.
a
Le intensità di campo da trasmettitori fissi, come stazioni base per radiotelefoni (cellulari/senza fili) e
radiomobili terrestri, radio amatoriali, emittenti radiofoniche AM e FM ed emittenti televisive, non possono
essere previste con precisione su base teoretica. Per valutare l’ambiente elettromagnetico dovuto a
trasmettitori in radiofrequenza fissi, si deve prendere in considerazione un rilevamento elettromagnetico in
loco. Se l’intensità di campo misurata nel luogo in cui viene utilizzato l’apparecchio A&D supera il livello di
conformità per le radiofrequenze pertinente sopra indicato, è necessario verificare che l’apparecchio A&D
funzioni normalmente. Se si nota un funzionamento anomalo, potrebbero essere necessarie ulteriori
misure, come il riorientamento o la collocazione in altro luogo dell’apparecchio A&D.
b
Sulla gamma delle frequenze da 150 kHz a 80 MHz, le intensità di campo devono essere inferiori a 3 V/m.

Italiano 15
Guida e dichiarazione del fabbricante – immunità elettromagnetica
L’apparecchio A&D è destinato all’utilizzo negli ambienti elettromagnetici specificati di seguito. Spetta al cliente
o all’utente dell’apparecchio A&D accertarsi che l’apparecchio sia utilizzato in un ambiente consono.
Test di immunità Livello test
CEI 60601
Livello
di conformità
Ambiente elettromagnetico –
guida
Scariche
elettrostatiche
(ESD)
CEI 61000-4-2
± 6 kV
contatto
± 8 kV
aria
± 6 kV
contatto
± 8 kV
aria
I pavimenti devono essere in
legno, cemento o piastrelle di
ceramica.
Se i pavimenti sono ricoperti con
materiale sintetico, l’umidità
relativa deve essere almeno del
30%.
Transienti elettrici
veloci/burst
CEI 61000-4-4
± 2 kV per linee di
alimentazione di
rete
± 1 kV per linee di
ingresso/uscita
Non pertinente
Sovracorrente
momentanea
CEI 61000-4-5
± 1 kV
modalità
differenziale
±2 kV
modalità comune
± 1 kV
modalità
differenziale
±2 kV
modalità comune
La qualità dell’alimentazione di
rete deve essere quella di un
ambiente commerciale o
ospedaliero tipico.
Cadute di tensione,
brevi interruzione e
variazioni di
tensione sulle linee
di ingresso
dell’alimentazione
CEI 61000-4-11
< 5% U
T
(> 95% di caduta su U
T
)
per 0,5 cicli
40% U
T
(60% di caduta su U
T
)
per 5 cicli
70% U
T
(30% di caduta su U
T
)
per 25 cicli
< 5% U
T
(> 95% di caduta su U
T
)
per 5 s
< 5% U
T
(> 95% di caduta su U
T
)
per 0,5 cicli
40% U
T
(60% di caduta su U
T
)
per 5 cicli
70% U
T
(30% di caduta su U
T
)
per 25 cicli
< 5% U
T
(> 95% di caduta su U
T
)
per 5 s
La qualità dell’alimentazione di
rete deve essere quella di un
ambiente commerciale o
ospedaliero tipico. Se l’utente
dell’apparecchio A&D necessita di
un funzionamento continuo durante
interruzioni dell’alimentazione di
rete, si consiglia di alimentare
l’apparecchio A&D tramite una
fonte di alimentazione non passibile
di interruzione o una batteria.
Campo magnetico
della frequenza di
rete (50/60 Hz)
CEI 61000-4-8
3 A/m 3 A/m
NOTA : UTè la tensione della rete di alimentazione a corrente alternata prima
dell’applicazione del livello di collaudo.

1-243 Asahi, Kitamoto-shi, Saitama 364-8585 JAPAN
Telephone: [81] (48) 593-1111 Fax: [81] (48) 593-1119
A&D INSTRUMENTS LTD.
Unit 24/26 Blacklands Way, Abingdon Business Park, Abingdon, Oxfordshire OX14 1DY United Kingdom
Telephone: [44] (1235) 550420 Fax: [44] (1235) 550485
A&D Australasia Pty Ltd.
32 Dew Street, Thebarton, South Australia 5031 AUSTRALIA
Telephone: [61] (8) 8301-8100 Fax: [61] (8) 8352-7409
A&D ENGINEERING, INC.
1756 Automation Parkway, San Jose, California 95131 U.S.A.
Telephone: [1] [phone] Fax: [1] [phone]
A&D KOREA Limited 한국에이.엔.디(주)
대한민국 서울시 영등포구 여의도동 36-2 맨하탄 B/D 8층
( 8th Floor, Manhattan Bldg. 36-2 Yoido-dong, Youngdeungpo-ku, Seoul, KOREA )
Telephone: [82] (2) 780-4101 Fax: [82] (2) 782-4280
REPEC
