ABB SACE Tmax XT User manual

XT2-XT4
2XT2-XT4
1
Doc. N.° 1SDH000721R0510 - ECN000254658 - Rev. B
SACE Tmax XT
XT2-XT4 Sganciatori Ekip Dip LSI-LSIG
XT2-XT4 Trip Unit Ekip Dip LSI-LSIG
XT2-XT4 Auslöser Ekip Dip LSI-LSIG
XT2-XT4 Dèclencheur Ekip Dip LSI-LSIG
XT2-XT4 Relé Ekip Dip LSI-LSIG
XT2-XT4 电子脱扣器 Ekip Dip LSI-LSIG
1
XT2 XT4 1
2
Istruzioni di montaggio 1SDH000721R505
Assembly instructions 1SDH000721R505
Montageanleitung 1SDH000721R505
Instructions de montage 1SDH000721R505
Instrucciones de montaje 1SDH000721R505
组装说明 1SDH000721R505

SACE Tmax | ABB
5
3
4

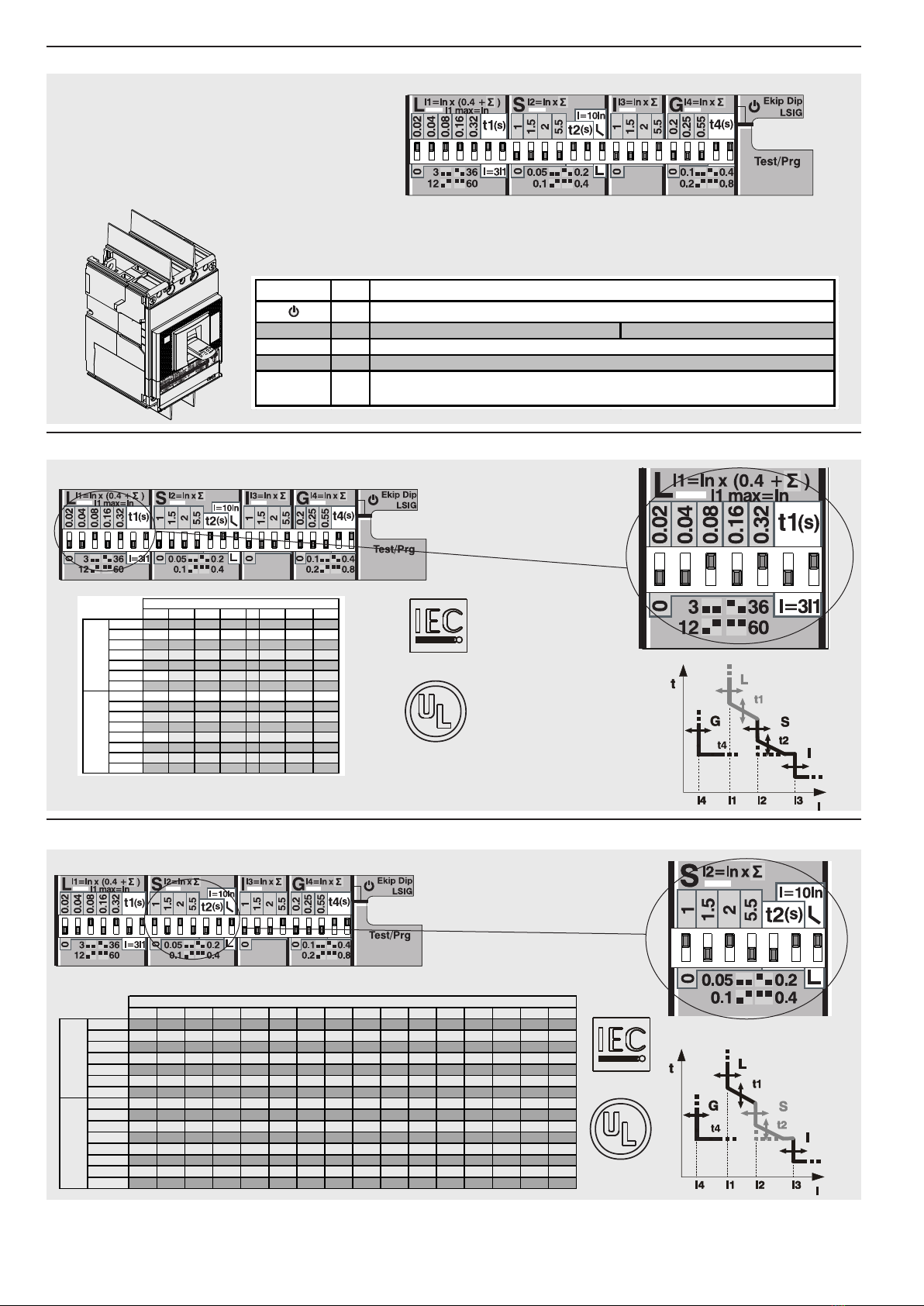

Ekip DIP LSI-LSIG
Settaggio di default manuale
Manual default setting
Manuelle Default-Einstellung
Configuration par défauit manuelle
Ajuste de default manual
In = 100A
I1 = 100x(0,4+0,08+0,32)=80A
t1 = 12s @240A (3I1)
In (A) 0,4 0,42 0,44 … 0,96 0,98 1
IEC-UL 10 4 4,2 4,4 9,6 9,8 10
IEC-UL 25 10 10,5 11 24 24,5 25
UL 60 24,0 25,2 26,4 57,6 58,8 60
IEC 63 25,2 26,5 27,7 60,5 61,7 63
IEC-UL 100 40 42 44 96 98 100
UL 125 50 52,5 55 120 122,5 125
IEC 160 64,0 67,2 70,4 153,6 156,8 160
IEC-UL 40 16,0 16,8 17,6 38,4 39,2 40
UL 60 24 25,2 26,4 57,6 58,8 60
IEC 63 25,2 26,5 27,7 60,5 61,7 63
IEC-UL 100 40 42 44 96 98 100
UL 150 60 63 66 144 147 150
IEC 160 64 67,2 70,4 153,6 156,8 160
UL 225 90 94,5 99 216 220,5 225
IEC-UL 250 100 105 110 240 245 250
XT2
XT4
I1 (In)
In = 100A
I2 = 100x(1+2)=300A
2
t2 (I t=ON) = 0,1s @1000A (10In)
In (A) 1 1,5 2 2,5 3 3,5 4,5 5,5 6,5 7 7,5 8 8,5 9 10
IEC - UL 10 10 15 20 25 30 35 45 55 65 70 75 80 85 90 100
IEC - UL 25 25 37,5 50 62,5 75 87,5 113 138 163 175 188 200 213 225 250
UL 60 60 90 120 150 180 210 270 330 390 420 450 480 510 540 600
IEC 63 63 94,5 126 158 189 221 284 347 410 441 473 504 536 567 630
IEC - UL 100 100 150 200 250 300 350 450 550 650 700 750 800 850 900 1000
UL 125 125 188 250 313 375 438 563 688 813 875 938 1000 1063 1125 1250
IEC 160 160 240 320 400 480 560 720 880 1040 1120 1200 1280 1360 1440 1600
IEC - UL 40 40 60 80 100 120 140 180 220 260 280 300 320 340 360 400
UL 60 60 90 120 150 180 210 270 330 390 420 450 480 510 540 600
IEC 63 63 94,5 126 158 189 221 284 347 410 441 473 504 536 567 630
IEC - UL 100 100 150 200 250 300 350 450 550 650 700 750 800 850 900 1000
UL 150 150 225 300 375 450 525 675 825 975 1050 1125 1200 1275 1350 1500
IEC 160 160 240 320 400 480 560 720 880 1040 1120 1200 1280 1360 1440 1600
UL 225 225 338 450 563 675 788 1013 1238 1463 1575 1688 1800 1913 2025 2250
IEC - UL 250 250 375 500 625 750 875 1125 1375 1625 1750 1875 2000 2125 2250 2500
I2 (In)
XT2
XT4
Esempio - Example - Beispiel - Exemple - Ejemplo - 例如
Ekip DIP LSI-LSIG
Ekip DIP LSI-LSIG
(Neutral setting on fig. 8)
默认手动设置
Esempio - Example - Beispiel - Exemple - Ejemplo - 例如
Green
L Red LED Fixed = L pre alarm (0,9 * I1 < I < 1,2 * I1) LED Blinking = L alarm (I > 1,2 * I1)
S Red
G Red
L | S | I | G Red
LED Fixed = Device active
LED Blinking = G alarm (I > I4)
All LED Blinking = Parameters inconsistency - L = S or L = I or S > I.
All LED Blinking without Parameters inconsistency = generic fault (please contact ABB)
LED Color CONDITION Run time
LED Blinking = S alarm (I > I2)
_
XT4
(Neutral setting = OFF)
Ekip Dip
Measuring
LSIG

SACE Tmax | ABB
6
8
7
Dip switches setting
example Ne=ON;
50% (*)
Esempio - Example - Beispiel - Exemple - Ejemplo - 例如
(*) = With In<100 A, the neutral setting is fixed to 100%
NEUTRAL SETTING Ekip DIP LSI-LSIG
Ekip DIP LSIG
Ekip DIP LSI-LSIG
In = 100A
I3 = 100x(1,5+5,5)=700A
In = 100A
I4 = 100x(0,2+0,25)=45A
t4 = 0,2s @ I>I4
In (A) 1 1,5 2 2,5 3 3 ,5 4,5 5,5 6,5 7 7,5 8 8,5 9 10
IEC - UL 10 10 15 20 25 30 35 45 55 65 70 75 80 8 5 90 100
IEC - UL 25 25 37,5 50 62 ,5 75 87,5 113 138 16 3 175 188 200 213 225 250
UL 60 60 90 12 0 150 180 210 270 330 390 420 450 480 510 540 6 00
IEC 63 63 94,5 12 6 158 189 221 284 347 410 441 473 504 536 567 630
IEC - UL 100 100 150 200 250 300 350 450 550 6 50 70 0 750 800 850 900 1000
UL 125 125 188 250 313 375 438 563 688 813 875 9 38 1000 1063 1125 1250
IEC 16 0 16 0 240 320 400 480 560 720 880 1040 1120 12 00 1280 1360 14 40 1600
IEC - UL 40 40 60 80 100 120 140 180 220 260 280 300 320 340 360 400
UL 60 60 90 12 0 150 180 210 270 330 390 420 450 480 510 540 6 00
IEC 63 63 94,5 12 6 158 189 221 284 347 410 441 473 504 536 567 630
IEC - UL 100 100 150 200 250 300 350 450 550 6 50 70 0 750 800 850 900 1000
UL 150 150 225 300 375 450 525 675 825 975 1050 1125 1200 1275 1350 1500
IEC 16 0 16 0 240 320 400 480 560 720 880 1040 1120 12 00 1280 1360 14 40 1600
UL 225 225 33 8 450 563 675 78 8 1013 1238 1463 1575 16 88 18 00 1913 202 5 2250
IEC - UL 250 250 375 500 625 750 875 1125 1375 1625 1750 1875 2000 212 5 2250 2500
I3 (In)
XT2
XT4
In (A ) 0.2 0.25 0.45 0.55 0.75 0.8 1
IEC - UL 10 2 2.5 4.5 5.5 7.5 8 10
IEC - UL 25 5 6.25 11.3 13.8 18.8 20 25
UL 60 12 15 27 33 45 48 60
IEC 63 12.6 15.8 28.4 34.7 47.3 50.4 63
IEC - UL 100 20 25 45 55 75 80 100
UL 125 25 31.3 56.3 68.8 93.8 100 125
IEC 160 32 40 72 88 120 128 160
IEC - UL 40 8 10 18 22 30 32 40
UL 60 12 15 27 33 45 48 60
IEC 63 12.6 15.8 28.4 34.7 47.3 50.4 63
IEC - UL 100 20 25 45 55 75 80 100
UL 150 30 37.5 67.5 82.5 113 120 150
IEC 160 32 40 72 88 120 128 160
UL 225 45 56.3 101 124 169 180 225
IEC - UL 250 50 62.5 113 138 188 200 250
I4 (In)
XT2
XT4
Esempio - Example - Beispiel - Exemple - Ejemplo - 例如
Esempio - Example - Beispiel - Exemple - Ejemplo - 例如
CB Poles Default setting
3p + Ext Ne ON; 100%
4p ON; 100%
Always only by means of dip switches
Always only by means of dip switches
Neutral setting

TRIP TEST
9
Copyright 2023 ABB. All rights reserved
www.abb.com
