Introduction
The B21 meter is a direct connected electricity meter for DIN-rail
mounting in distribution boards or small enclosures.
Read the information in this manual carefully before you install the
equipment.

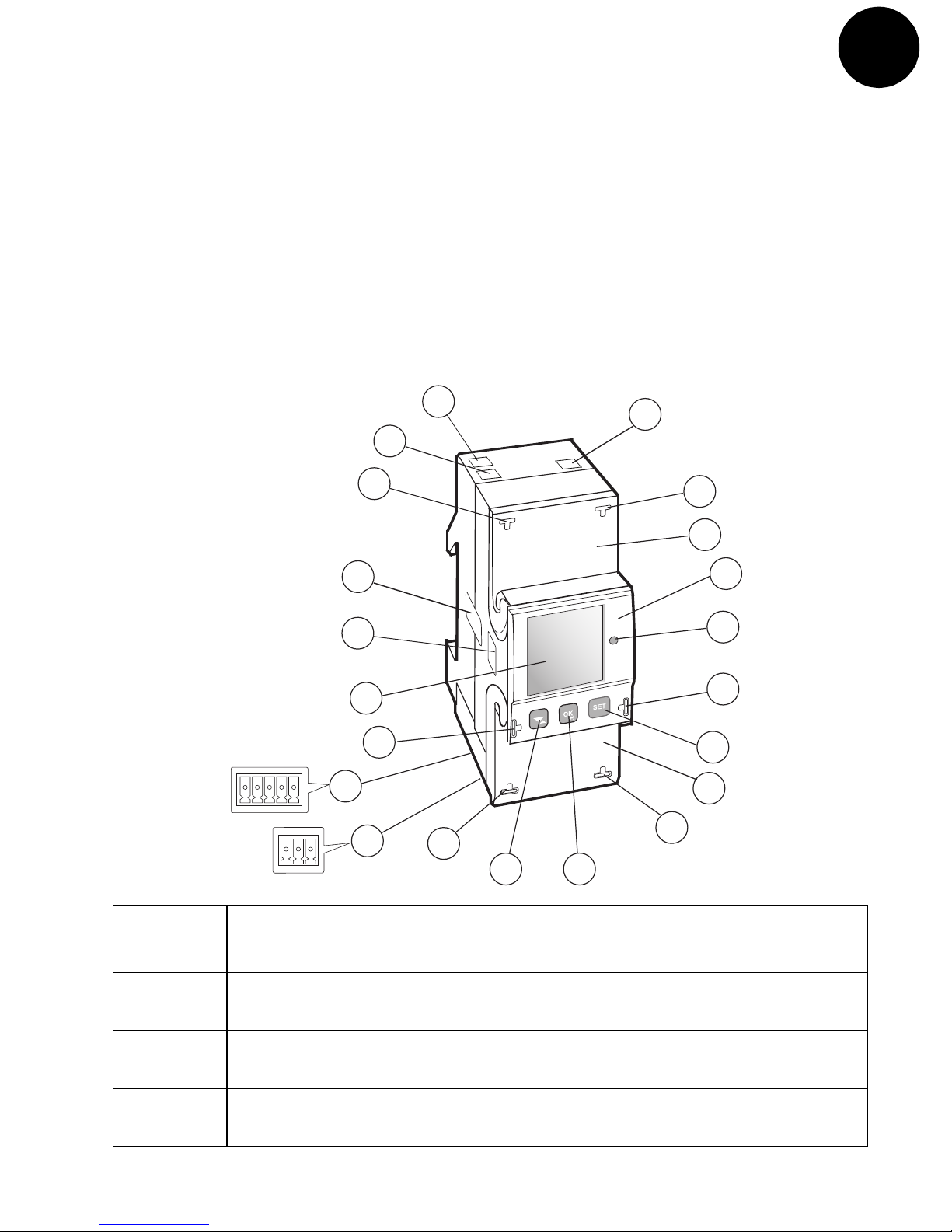

Product Overview
2
2
2
9
2
2
2
1
1
1
5
8
8
67
13
12
10
11
3
4
B21_install.book Page 3 Thursday, May 30, 2013 4:29 PM

4
Part Description
1 Terminal block
2 Sealing point
3 Product data
4 LED, flashes in proportion to the energy measured
5 Set button
6 OK/Exit button
7 Down/Up button
8 Sealable terminal cover
9 Terminal for communication connection
10 Terminal for I/O connection
11 Display
12 Optical communication interface
13 Sealing label
Tech. Data
Voltage
Voltage 220 - 240 V (-20% to +15%)
B21_install.book Page 4 Thursday, May 30, 2013 4:29 PM

5
EN EN
Terminal wire area
Tightening torque
1 - 25 mm²
3.0 Nm
Current
- base I
b
- reference I
ref
- maximum I
max
- minimum I
min
5 A
5 A
65 A
0.25 A
Frequency 50 or 60 Hz ± 5%
Accuracy 1%
Material Polycarbonate in transparent front glass.
Glass reinforced polycarbonate in bottom
case and upper case. Polycarbonate in ter-
minal cover
Operating temp. -40 °C to +70 °C
Storage temp. -40 °C to +85 °C
Humidity 75% yearly average, 95% on 30 days/year
Resistance to heat Terminal 960°C, cover 650°C (IEC 60695-
2-1)
Outputs
Current 2 - 100 mA
Tech. Data
B21_install.book Page 5 Thursday, May 30, 2013 4:29 PM

6
Voltage 24 VAC - 240 VAC, 24 VDC - 240 VDC. For
meters with only 1 output 5 - 40 VDC.
Pulse frequency 1-9999 pulse(s) per Wh, kWh or MWh
Pulse length 10 - 990 ms
Terminal wire area 0.5 - 1 mm²
Tightening torque 0.25 Nm
Comm. terminal
Terminal wire area 0.5 - 1 mm²
Tightening torque 0.25 Nm
Pulse indicator
Pulse frequency 1000 imp/kWh
Pulse length 40 ms
EMC
Impulse voltage test 6 kV 1.2/50μs (IEC 60060-1)
Surge voltage test 4 kV 1.2/50μs (IEC 61000-4-5)
Fast trans. burn test 4 kV ( IEC 61000-4-4 )
Immunity HF-fields 80 MHz - 2 GHz at 10 V/m (IEC61000-4-3)
Tech. Data
B21_install.book Page 6 Thursday, May 30, 2013 4:29 PM

7
EN EN
Installation
For information about how to mount and install the equipment, follow
the instructions in the Installation Guide at the end of this manual.
E Warning – Working with high voltage is potentially lethal. Per-
sons subjected to high voltage may suffer cardiac arrest, burn
injuries, or other severe injuries. To avoid such injuries, make
sure to disconnect the power supply before you start the instal-
lation.
Electrical equipment should only be installed, accessed, ser-
viced and maintained by qualified electrical personnel.
E Warning – For safety reasons it is recommended that the
equipment is installed in a way that makes it impossible to
reach or touch the terminal blocks by accident.
Immunity conducted 2kHz - 150kHz
150kHz – 80MHz ( IEC 61000-4-6 )
RF Emission EN 55022, class B (CISPR22)
ESD 15kV(IEC61000-4-2)
Standards IEC 62052-11, IEC 62053-21 class 1 & 2,
IEX 62053-23 class 2, IEC 62054-21, GB/T
17215.211-2006, GB/T 17215.321-2008
class 1 & 2, GB/T 17215.322-2008 class
0.5 S, GB 4208-2008, EN 50470-1, EN
50470-3 category A, B
Tech. Data
B21_install.book Page 7 Thursday, May 30, 2013 4:29 PM

8
The best way to make a safe installation is to install the unit in
an enclosure. Further, access to the equipment should be lim-
ited through use of lock and key, controlled by qualified electri-
cal personnel.
W Warning – The meters must always be protected by fuses on
the incoming side.
Do not operate the equipment outside the specified technical
data.
Installation Requirements
To comply with the protection requirements the meter must be
mounted in protection class IP 51 enclosures, or better, according to
IEC 60259.
Meters with wireless communication should not be installed closer
than 20 cm from people.
Troubleshooting
If any of the following icons W VC appear in the display after the
installation has been completed and power has been connected to the
meter, refer to the B21 User Manual for detailed information.
B21_install.book Page 8 Thursday, May 30, 2013 4:29 PM

9
EN EN
Configuration
To configure the meter and change the default settings, follow the in-
structions in the Configuration Guide at the end of this manual.
Default Settings
The following table lists the default settings of the meter that normally
needs to be changed. Check the settings to see if any of them needs to
be changed.
N Note – For all other settings, including communication default
settings, refer to the B21 User Manual.
Service and Maintenance
The meter contains no parts that can be repaired or exchanged. A bro-
ken meter must be replaced.
If the meter needs to be cleaned, use a lightly moistened cloth and a
mild detergent to wipe it.
C Caution – Be careful that no liquid gets into the meter since it
may damage the equipment.
Pulse frequency 100 imp/kWh
Pulse length 100 ms
B21_install.book Page 9 Thursday, May 30, 2013 4:29 PM

10
