ABB 6128/10-500 Series User manual

0073-1-6633
Rev. 1
0073-1-6633
UP-Timer mit 2fach Tastsensor
6128/10-xxx-500
TWS/U 2.1
20.06.2006
GER Bedienungsanleitung
ENG Operating Instructions
FRE Instructions d’utilisation
DUT Handleiding
SPA Manual de instrucciones
ITA Istruzioni per l'uso
SWE Bruksanvisning

3 GER
1 Inhalt
1Inhalt ..............................................................................................................3
2Sicherheit ......................................................................................................4
3Technische Daten.........................................................................................4
4Bedienung .....................................................................................................5
4.1 Bedienelemente .................................................................................... 5
4.2 Betriebsanzeige..................................................................................... 6
4.3 Navigation im Hauptmenü..................................................................... 7
5Inbetriebnahme.............................................................................................9
5.1 Grundeinstellung durch den Installateur ............................................... 9
5.2 Montage/Anschließen............................................................................ 9
5.3 Datum/Uhrzeit einstellen ..................................................................... 10
5.4 Grundeinstellungen .............................................................................11
5.5 Service ................................................................................................ 12
6Funktion....................................................................................................... 13
6.1 Steuerzeiten ........................................................................................13
6.2 Anwesend/Abwesend..........................................................................15
7Programmierung......................................................................................... 16
7.1 Planung der Programmierung ............................................................. 16
7.2 Programmierung eines Beispiels ........................................................16

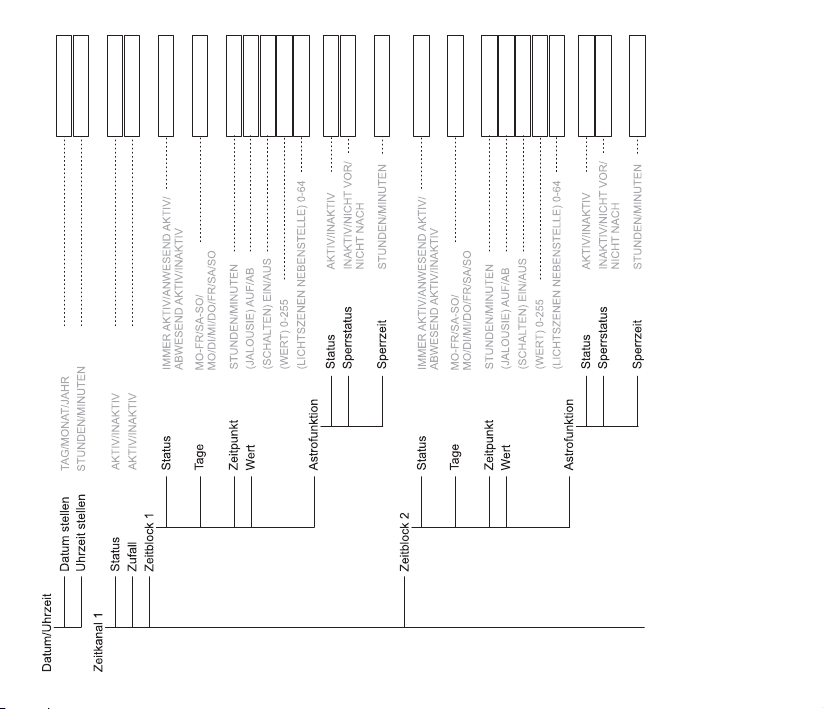

8Funktionsübersicht (Baumstruktur) .........................................................19

GER 4
2 Sicherheit
Arbeiten am 230 V Netz dürfen nur von Fachpersonal ausgeführt
werden! Vor Montage, Demontage Netzspannung freischalten!
Durch Nichtbeachtung von Installations- und
Bedienungshinweisen können Brand und andere Gefahren
entstehen!
3 Technische Daten
Gangreserve 36h
Schutzart IP 20
Betriebstemperatur 5°C – 45°C

5 GER
4 Bedienung

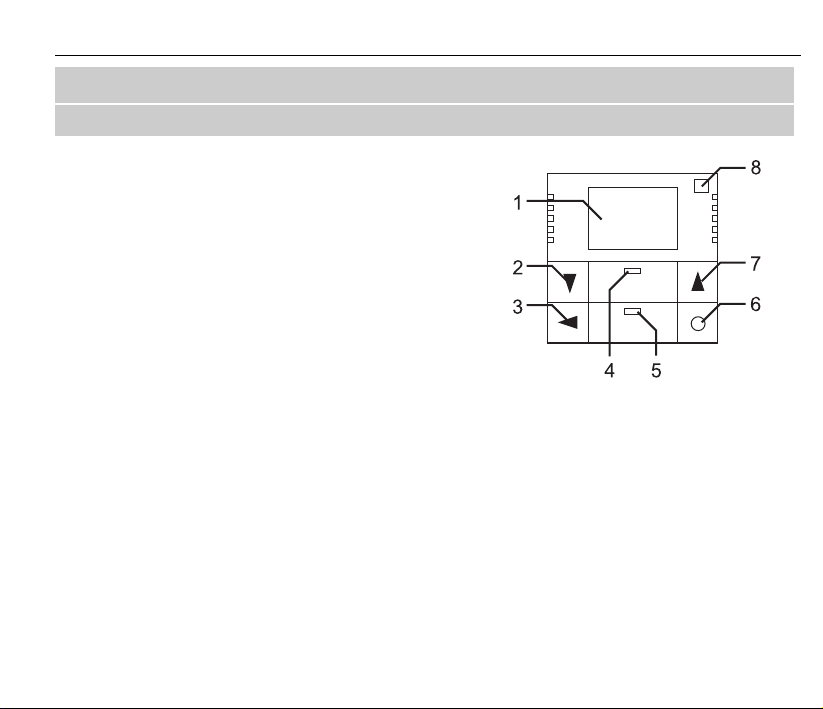

4.1 Bedienelemente
1 LCD Anzeige
2 Menüzeilen nach unten scrollen
3 Gewählte Funktion verlassen
4 Status LED Wippe 1
5 Status LED Wippe 2
6 Gewählte Funktion öffnen /
bestätigen (enter)
7 Menüzeilen nach oben scrollen
8 Umschalten zwischen Bedienen und
Schaltuhr einstellen (kurze
Betätigung)
Umschalten Anwesend / Abwesend
(lange Betätigung >0,5 Sek.)

GER 6

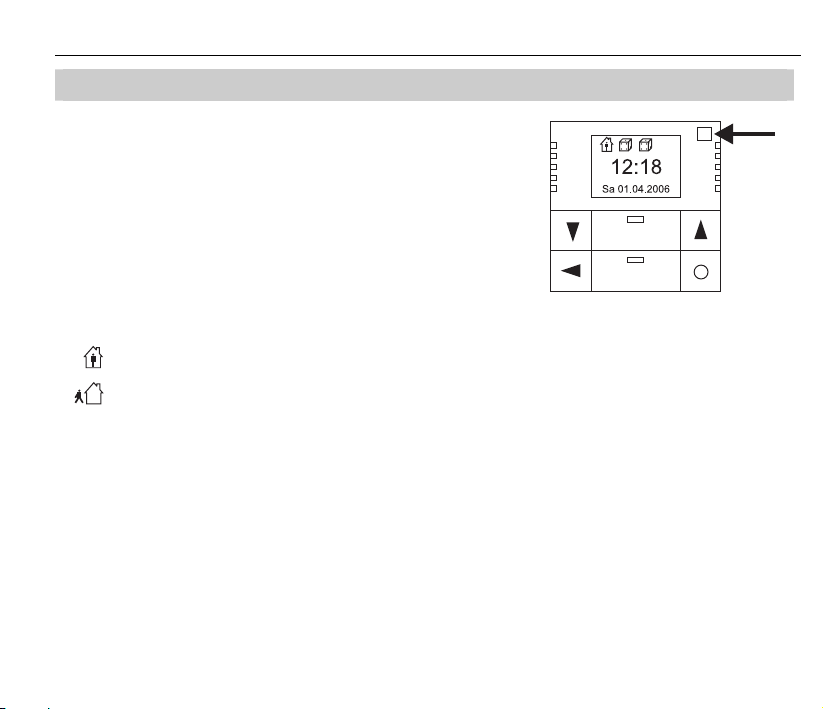

4.2 Betriebsanzeige
1 An-/Abwesend
2 Status Zeitkanal 1
3 Status Zeitkanal 2
4 Alarmanzeigen
5 Uhrzeit
6 Datum
Anwesend
An-/
Abwesend Abwesend
Inaktiv
AUTO Aktiv
Status
Zeitkanal
1 und 2 Zufallsfunktion
Tür, Fenster offen
Achtung
Regen
Wind
Schnee
Alarm-
anzeigen
Glühbirne

7 GER
4.3 Navigation im Hauptmenü

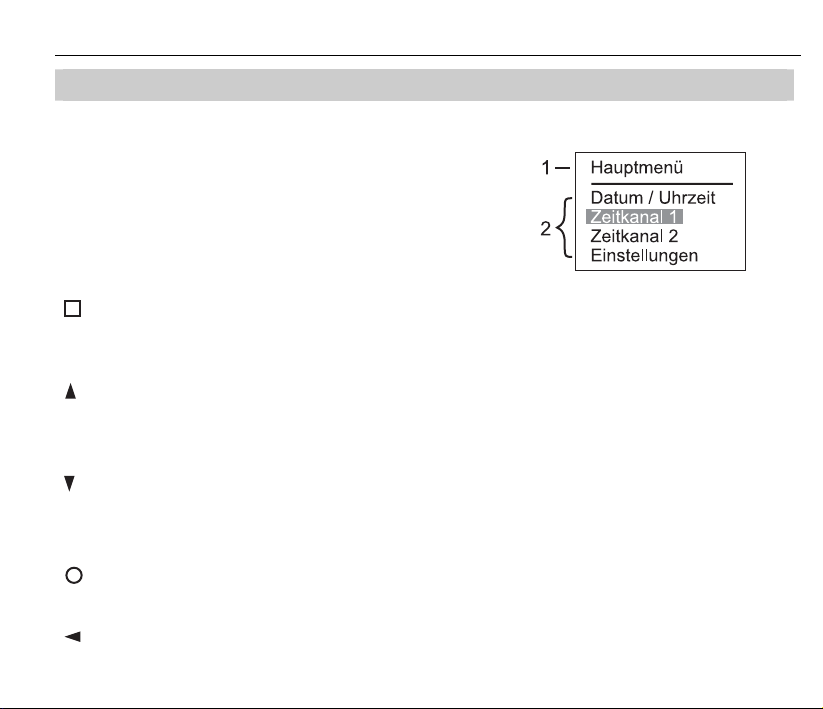

Menüs auswählen
1 Anzeige des aktuellen Menüs
2 Verfügbare Untermenüs
Mit einem kurzen Druck (<0,5 sec) dieser Taste (es muss ein „Klick“ zu
fühlen sein) wechseln Sie von der normalen Betriebsanzeige in das
Hauptmenü für die Timer Programmierung.
Mit dieser Taste wechselt die Auswahl eine Position nach oben.
Bei mehr als 4 Menüeinträgen, laufen die Menüeinträge nach unten durch
die Anzeige hindurch.
Mit dieser Taste wechselt die Auswahl eine Position nach unten.
Bei mehr als 4 Menüs, laufen die Menüs nach oben durch die Anzeige
hindurch.
Mit dieser Taste wechseln Sie in die ausgewählte Einstellfunktion und
bestätigen vorgenommene Einstellungen.
Mit dieser Taste verlassen Sie ein Menü.

GER 8
Werte eingeben/ auswählen
1 Anzeige des aktuellen Menüs
2 Eingabebereich
3 Kontextinformationen
1 Anzeige des aktuellen Menüs
2 Auswahlmöglichkeiten
Mit dieser Taste zählt die Auswahl einen Zähler herauf, bzw. wechselt die
Auswahl eine Position nach oben.
Mit dieser Taste zählt die Auswahl einen Zähler herunter, bzw. wechselt die
Auswahl eine Position nach unten.
Diese Taste aktiviert bei eingegebenen Werten wie z.B. in Fig. 4 den
nächsten Punkt. Bei Auswahlmenüs wie in Fig. 5 wird der gewählte Eintrag
gespeichert und das Menü verlassen.
Mit dieser Taste verlassen Sie das Menü, die eingegebenen Werte werden
gespeichert.
Mit dieser Taste verlassen Sie das Menü und gelangen zurück in die
Hauptansicht. Die eingegebenen Daten werden nicht gespeichert (escape).

9 GER
5 Inbetriebnahme
5.1 Grundeinstellung durch den Installateur
Vom Installateur wird der Timer für die grundsätzliche Funktion der Steuerzeiten
mit Standardwerten voreingestellt.
Die beiden Zeitkanäle des Timers sind dann auf die folgenden möglichen
Grundfunktionen eingestellt:
●„Auf und Ab“ für die Steuerung von Jalousien
●„Ein und Aus“ für Schaltvorgänge
●0% – 100% für Dimmen
●"0 – 255" bzw. "0% – 100%" für Werte
●„0 – 32“ für Lichtszenen

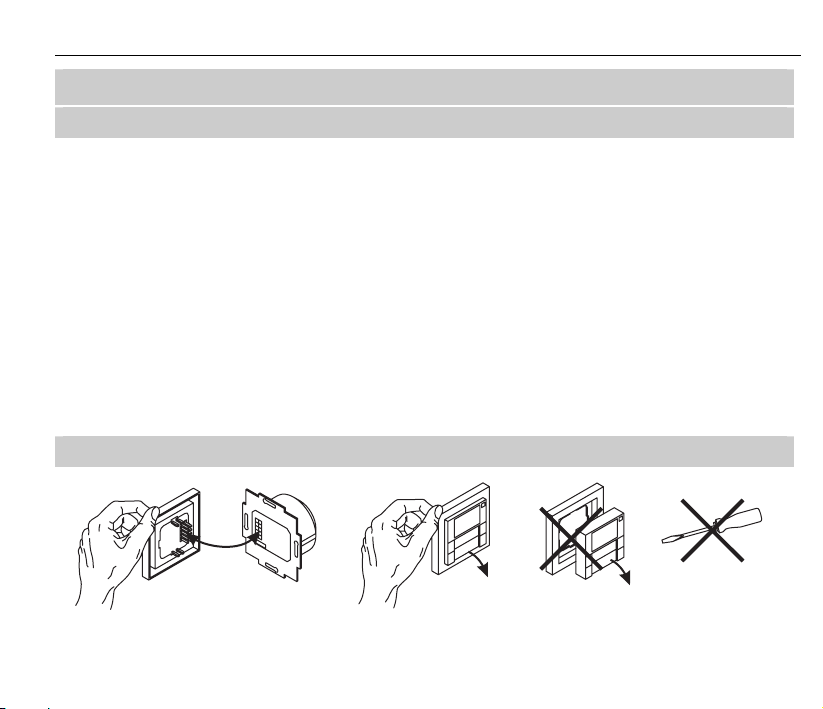

5.2 Montage/Anschließen

GER 10
5.3 Datum/Uhrzeit einstellen
Wenn der Timer zum ersten Mal elektrische Spannung erhält, wird die Funktion
„Datum stellen“ angezeigt.
●Stellen Sie das Datum mit den Tasten und bestätigen Sie Tag, Monat und
Jahr jeweils mit der Taste .
●Verlassen Sie die Funktion mit der Taste .
Nach dem Verlassen wird die Funktion „Uhrzeit stellen“ angezeigt.
●Stellen Sie die Uhrzeit mit den Tasten und bestätigen Sie die Stunden und
Minuten jeweils mit der Taste .
●Verlassen Sie die Funktion mit der Taste .
Der Timer ist betriebsbereit.
